延时电路制作文档

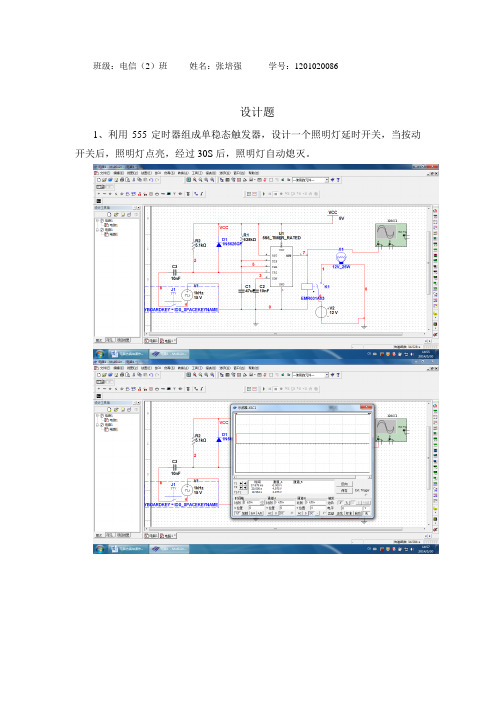

班级：电信（2）班姓名：张培强学号：1201020086
设计题
1、利用555定时器组成单稳态触发器，设计一个照明灯延时开关，当按动开关后，照明灯点亮，经过30S后，照明灯自动熄灭。

本电路依靠555定时器构成的单稳态触发器实现延时效果延时时间
T=1.1RC K1为继电器，当电路输出高电平时K1闭合照明电路工作显示过后K1断开停止工作。

2、设计一方波信号发生器：要求利用555定时器设计一个占空比、频率均可调的方波信号发生器，观察UC、UO波形，测定波形参数，要求振荡频率范
围500HZ—1KHZ可调，记录数据和测试波形。

简单的12伏电路延时制作方法制作一个简单的12伏电路延时器，可以使用几种不同的方法。

下面介绍其中一种常见的方法。

所需材料：1. 555定时器芯片2. 电阻3. 电容4. 开关5. 导线6. LED灯7. 适配器或电池8. 电路板或实验板制作步骤：1. 将555定时器芯片插入电路板或实验板中。

确保芯片的引脚正确连接。

根据芯片类型，Pin 1可能是在左上方或右上方。

2. 将电阻连接到芯片的引脚7（DIS）和引脚8（VCC）之间。

这个电阻用于控制延时器的时间。

3. 将电容连接到芯片的引脚6（THR）和引脚8（VCC）之间。

电容的值将决定延时的持续时间。

4. 将两个导线连接到芯片的引脚2（TRIG）和引脚6（THR）。

这两个导线将用于输入触发信号和输出延时信号。

5. 将引脚2（TRIG）连接到一个开关。

这个开关将充当触发器，用于启动延时。

6. 将引脚3（OUT）连接到一个LED灯。

当延时结束时，LED灯将亮起。

7. 将引脚1（GND）连接到电路板上的地线或电池的负极。

8. 将引脚8（VCC）连接到电路板上的正线或电池的正极。

9. 通过适配器或电池为电路提供12伏电源。

使用方法：1. 当开关处于断开状态时，延时器处于待机模式。

LED灯应熄灭。

2. 当开关切换为闭合状态时，触发器触发，计时器开始计时。

3. 延时结束后，计时器输出信号到LED灯，使其亮起。

4. 当需要重新触发延时器时，只需将开关切换为断开状态再切换回闭合状态即可重新启动延时。

延时时间计算：计算延时时间的公式为：延时时间= 1.1 * R * C其中，R为电阻的阻值（单位是欧姆），C为电容的容值（单位是法拉）。

通过选择不同阻值和容值的电阻和电容，可以调整延时的持续时间。

需要注意的是，以上制作步骤和使用方法仅供参考，实际制作时可能需要根据具体情况进行调整和修改。

此外，操作电路时需要注意安全，避免短路或触电等危险。

如果对电路不够熟悉，建议在专业人士的指导下进行操作。

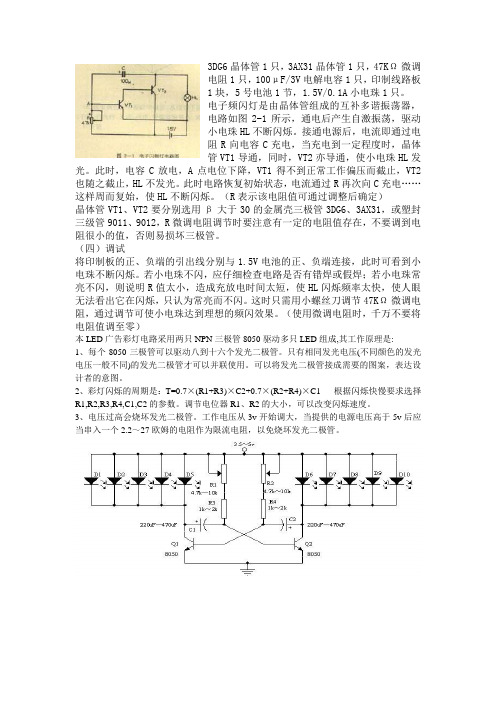

3DG6晶体管1只，3AX31晶体管1只，47KΩ微调电阻1只，100μF/3V电解电容1只，印制线路板1块，5号电池1节，1.5V/0.1A小电珠1只。

电子频闪灯是由晶体管组成的互补多谐振荡器，电路如图2-1所示，通电后产生自激振荡，驱动小电珠HL不断闪烁。

接通电源后，电流即通过电阻R向电容C充电，当充电到一定程度时，晶体管VT1导通，同时，VT2亦导通，使小电珠HL发光。

此时，电容C放电，A点电位下降，VT1得不到正常工作偏压而截止，VT2也随之截止，HL不发光。

此时电路恢复初始状态，电流通过R再次向C充电……这样周而复始，使HL不断闪烁。

（R表示该电阻值可通过调整后确定）晶体管VT1、VT2要分别选用β大于30的金属壳三极管3DG6、3AX31，或塑封三级管9011、9012，R微调电阻调节时要注意有一定的电阻值存在，不要调到电阻很小的值，否则易损坏三极管。

（四）调试将印制板的正、负端的引出线分别与1.5V电池的正、负端连接，此时可看到小电珠不断闪烁。

若小电珠不闪，应仔细检查电路是否有错焊或假焊；若小电珠常亮不闪，则说明R值太小，造成充放电时间太短，使HL闪烁频率太快，使人眼无法看出它在闪烁，只认为常亮而不闪。

这时只需用小螺丝刀调节47KΩ微调电阻，通过调节可使小电珠达到理想的频闪效果。

（使用微调电阻时，千万不要将电阻值调至零）本LED广告彩灯电路采用两只NPN三极管8050驱动多只LED组成,其工作原理是:1、每个8050三极管可以驱动八到十六个发光二极管。

只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。

可以将发光二极管接成需要的图案，表达设计者的意图。

2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2的参数。

调节电位器R1、R2的大小，可以改变闪烁速度。

简易长延时电路（NE555）
本电路和⼀般的定时电路相⽐是通过在555时基电路的5脚处加了⼀个⼆极管VD1，使得定时时间延长的特点。

⼀、电路⼯作原理
电路原理如图所⽰。

采⽤555时基电路的简易长延时电路图
当按下按钮SB时，12V的电源通过电阻器Rt向电容器Ct充电，使得6脚的电位不断升⾼，当6脚的电位升到5脚的电位时，电路复位定时结束。

由于在5脚串上了⼀个⼆极管VD1使得5脚电位上升，因此⽐⼀般接法（悬空或通过⼩电容接地）具有了更长时间的定时。

⼆、元器件的选择
555电路选⽤NE555、µA555、SL555等时基集成电路；⼆极管VT1、VT2选⽤4148型硅开关⼆极管；电阻器R1、Rt选⽤RTX—1/4W型碳膜电阻器；电容器Ct选⽤电解电容器；继电器K可根据⽤电设备的需要选择。

三、制作与调试⽅法
电路定时时间可以通过调节电阻器Rt、电容器Ct的参数值来改变定时时间的长短。

本电路结构简单，只要按照电路图焊接，选⽤的元器件⽆误，都能正常⼯作。

电子技术• Electronic Technology104 •电子技术与软件工程 Electronic Technology & Software Engineering●科技计划：广东省省级科技计划（产学研协同创新成果转化项目）；项目编号：2017B090901026；项目名称：应用于联网收费公路的5.8G 多义性路径识别系统的研发及产业化。

【关键词】电源开关 延时电路 防干扰 触发器小型化的电子产品已经和我们的日常紧密联系在一起，比如移动电话，智能手表，音乐播放器，平板电脑等。

电子产品出于低功耗设计，都希望电源开关能处于一种稳定可靠的状态，不容易被外界的电磁辐射、物理应力、异常触碰等因素的影响导致误操作。

因此，需要一种稳定的延时电路来实现，只有持续一定时间按压开关的时候，才会激活导通电源电路，使电子产品开机。

本文就是提出一种实现该功能的电路设计。

1 技术方案内容1.1 基础原理分析如图1所示，以此为基础，根据不同的电流分布，通过数学的方法可以求解以下两种特殊模型的电流磁场：1.1.1 亥姆霍兹线圈模型如图2所示，赫姆霍兹线圈模型是一对间距等于半径的同轴载流圆线圈。

P 点为线圈轴线上任一点，两个线圈在P 点产生的磁感应强度B1、B2，分别为：其中，N 为线圈匝数，R 为线圈半径，X一种稳定的电源延时开关电路设计文/覃毅艺 刘咏平为P 到Q 点的距离。

则，P 点磁感应强度为为：将偶函数B(X)在X=0点进行泰勒展开，其奇数项均为零当X=0时，B （X ）二阶导数=0，上式右边只有常数项B(0)和四阶无穷小项。

由此得到亥姆霍兹线圈中轴线附件的磁感应强度为：即当两线圈的平行距离等于半径时，磁感应强度B 在两线圈之间中轴线附近是均匀的，该值与线圈半径成反比，与线圈匝数和电流强度成正比。

在电流和匝数一定的条件下，半径越小，轴线上相同位置的磁场越强。

但是在实际应用中，受限于应用空间的需求，半径太小是没有实用意义的，而电流和匝数则受阻抗和发热所限制，所以亥姆霍兹线圈的磁场特点是均匀性好，但是磁场强度较弱。

简单的延时电路1. 介绍延时电路是一种电子电路，用于在一定时间间隔后触发相关任务或事件。

它在许多应用中都发挥着重要作用，例如在汽车启动电路中用于延迟启动点火系统、在照相机中用于控制曝光时间等。

本文将介绍一种简单的延时电路设计，适用于在各种电子设备中实现简单的延时功能。

2. 延时电路的工作原理这种简单的延时电路基于电容和电阻的充放电原理。

当电源连接到电路时，电容开始充电，充电过程中电压逐渐上升。

当电压达到一定阈值时，电路触发，触发事件或任务。

触发后，电容开始放电，电压逐渐下降。

在放电过程中，电路处于不触发状态，直到电压低于另一个阈值，循环再次开始。

3. 延时电路的设计步骤3.1 确定延时时间首先，需要确定所需的延时时间。

这将有助于选择适当的电容和电阻值。

延时时间的选择取决于具体的应用场景和要求。

3.2 选择合适的电容和电阻值根据所需的延时时间，选择合适的电容和电阻值。

延时时间和电容电阻的关系由以下公式给出:延时时间 = 1.1 * 电容值 * 电阻值为了简化设计过程，可以使用常见的电容和电阻值，然后根据公式计算实际的延时时间。

如果需要更精确的延时时间，可以选择特定的电容和电阻值。

3.3 连接电容和电阻将电容和电阻连接成一个电路。

电容可以连接到电源的正极，电阻连接到电容的另一端，然后与电源的负极相连。

通过这种连接方式，电容将开始充电，延时电路开始工作。

3.4 添加触发事件或任务根据实际需求，在延时电路的触发点添加需要触发的事件或任务。

可以是控制器的启动信号，或者其他需要延时触发的任务。

4. 示例下面是一个延时电路的示例设计：- 电容值: 10μF- 电阻值: 100kΩ根据公式：延时时间= 1.1 * 10μF * 100kΩ = 1.1秒在这个示例中，电路将在1.1秒后触发。

5. 注意事项•选择适当的电容和电阻值以确保所需的延时时间。

•在连接电容和电阻时要小心，确保正确连接。

•根据具体应用需求，可选择不同的电容和电阻值。

延时开关电路设计下面我用更直白、通俗的语言为您介绍延时开关电路的设计：1. 想好要啥样的：延时是啥：确定是接电后过会儿再开（通电延时）、断电后过会儿再关（断电延时），还是通断电都延时。

延时多久：根据实际需要，想好延时几分钟还是几秒钟。

怎么触发：是按个钮、感应光线、声音，还是远程遥控。

2. 挑合适的零件：延时原件：根据延时时间，选个能“憋住电”的玩意儿，如电容充放电电路、晶体管延时电路、单片机定时器等。

开关：看负载功率大小，选个能控制电路通断的开关，如继电器、MOSFET、IGBT等。

小配件：可能还需要电阻、电容、二极管、三极管、稳压管等，用来调调信号、保护电路、驱动开关。

3. 画出电路图：延时咋整：根据选的延时原件，设计延时电路。

比如，电容慢慢充电控制延时，晶体管用存储的电荷延时，单片机编程控制延时。

开关咋控制：把延时电路的输出接到开关的控制端，延时到了，开关就动作，接通或断开主电路。

保护与滤波：加上稳压管、保险丝防过压、过流，电感、电容滤波，让电路稳定。

4. 电脑上模拟，实际接线试试：电脑模拟：用电路模拟软件（如Multisim、ltspice）画出电路，输入参数，看看触发、延时、开关动作对不对。

实际接线：把电路板、零件、电线接好，用信号源触发，量量延时时间、开关动作等，调调元件值，直到满意。

5. 写个使用手册：怎么用：告诉用户咋接电源、负载，咋触发开关，咋调延时时间（如果能调）。

出问题咋办：列些常见故障、原因和解决办法，如开关不动作、延时不准等。

安全提示：提醒用户注意用电安全，别触电、起火。

总之，设计延时开关电路，就是先想好要啥样的，挑合适的零件，画出电路图，电脑上模拟试试，实际接线调调，最后写个使用手册。

这样，一个定制的延时开关电路就完成了。

延时电路制作2010-01-13 12:04继电器是一种用电流控制的开关装置。

是各种自动控制电路中必不可少的执行器件。

在这一节中，我们将介绍继电器的构造和工作原理，并用继电器制作延时开关电路。

一、继电器简介（一）继电器的构造和工作原理电磁继电器是一种常见的继电器，其中4098型超小型继电器使用最为广泛。

图3－24是这种继电器的结构示意图图3—24 4098型继电器继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。

当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。

我们只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的。

4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。

吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。

（二）继电器的检测1.可用万用表欧姆档R×100档测量继电器线圈的电阻。

4098（6V）继电器线圈的电阻约为100欧姆左右。

如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。

2．将线圈引脚4、5两端加上直流电压。

逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。

此电压值应小于工作电压值。

继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。

第二项检测，可在老师辅导下去做。

二、延时开关电路的制作延时开关电路如图3—25。

图３—２5 延时开关电路（一）工作原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。

同时电源对电容器C充电。

当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。

经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。

延时电路设计延时电路是一种常用的电子电路，主要用于在电路中引入一定的时间延迟。

它可以在各种应用场合中使用，例如：定时器、脉冲发生器、控制器等。

本文将详细介绍延时电路设计的相关内容。

一、延时电路的基本原理1.1 延时电路的概念延时电路是指通过改变信号传输路径或者信号传输速度来实现时间延迟的一种电子电路。

1.2 延时原理延时原理主要有两种：（1）利用RC元件的充放电时间常数实现时间延迟；（2）利用计数器等数字逻辑元件进行计数，实现时间延迟。

二、RC型延时电路设计2.1 RC型延时电路工作原理RC型延时电路主要由一个固定值的电阻和一个可变值的电容组成。

当输入信号到达RC型延时电路后，会通过充放电过程实现时间上的滞后效果。

2.2 RC型延时电路设计步骤（1）确定所需的时间范围和精度；（2）根据所需精度选择合适的RC元件；（3）根据所需时间范围和精度计算出所需的电容值和电阻值；（4）根据计算结果选取合适的电容和电阻。

2.3 RC型延时电路的应用RC型延时电路常用于定时器、脉冲发生器、控制器等场合。

三、数字型延时电路设计3.1 数字型延时电路工作原理数字型延时电路主要由计数器、锁存器等数字逻辑元件组成。

当输入信号到达数字型延时电路后，会经过一定数量的计数，从而实现时间上的滞后效果。

3.2 数字型延时电路设计步骤（1）确定所需的时间范围和精度；（2）根据所需精度选择合适的计数器或锁存器；（3）根据所需时间范围和精度计算出所需的计数值；（4）根据计算结果选取合适的计数器或锁存器。

3.3 数字型延时电路的应用数字型延时电路常用于定时器、脉冲发生器、控制器等场合。

四、注意事项4.1 选择合适的元件在进行延时电路设计前，需要仔细选择合适的元件。

对于RC型延时电路，需要选择合适的电容和电阻；对于数字型延时电路，需要选择合适的计数器或锁存器。

4.2 保证信号质量在延时电路设计过程中，需要保证输入信号的质量。

如果输入信号干扰较大，可能会导致延时电路无法正常工作。
