声控延时电路制作

--声光控延时开关目录第一章声光控延时开关的实现 (2)1.1系统概述 (2)1.2各部分工作原理 (3)1.2.1电源电路 (3)1.2.2声光控部分 (4)1.2.3延时关断部分 (8)1.3 电路仿真 (8)1.3.1电源电路仿真 (9)1.3.2 声光控部分电路仿真 (11)1.3.3 延迟关断部分仿真 (13)第二章心得体会及建议 (15)第三章附录 (16)第四章参考文献 (17)- .第一章 声光控延时开关的实现1.1系统概述系统分为电源电路，控制部分和延迟开关部分，示意图如图1所示：图1.1 电源电路组成框图--图1.2 声光控延时开关组成框图1.2各部分工作原理1.2.1电源电路由D1~D6、R1、C1构成，如图2标注，D1~D4为整流电路，R1为限流电阻、电容C1滤去交流分量并储存一定的电能，为延时提供电压，稳压管D6起稳压作用。

- .图2 电源电路1.2.2声光控部分电路通过光信号和声音信号控制，分别使电路中的三极管处于截止放大或者饱和状态，从而控制部分特殊点的电位达到声光控的目的。

如图3所示为静态工作点示意图，三极管处于放大状态时，Ube处于0.4V~0.7V之间。

--图1 三极管静态工作点示意图模拟声光，光控由光敏电阻模拟，声控由压电陶瓷片模拟，电路中光敏电阻用RG1和RG2串联代替，压电陶瓷片由函数信号发生器代替。

如图4所示- .图4 声光控模拟白天在光线的作用下光敏电阻很小，此时即RG2被短路只剩下较小的电阻RG1，如图5所示。

此时Q2基极电位变低而处于截止状态，即使函数信号发生器发出信号（模拟有声音信号情况）也不能通过Q2向后放大。

同时PNP型管Q3也截止，电容C4错误!未找到引用源。

两端电压很小，可控硅SCR处于截止状态，灯不亮。

--图2 有光照时模拟晚上，RG1和RG2串联保持高电阻，其上端电位升高，Q2进入放大区，可以接收并放大声音信号（信号发生器发出信号模拟）。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

声光控延时开关报告实验小组：自动化工程学院10班2012079100 杨曦王韵清李昱霄报告人：李昱霄一、介绍...................................二、电路的工作原理...................................三、元器件的选择 ..................................四、制作与安装.....................................五、实验总结.....................................六、附录.....................................【注：拓展部分为（6）（7）未包含于主电路报告中】一、介绍用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

二、电路的工作原理声光控延时开关的电路原理图见图1所示。

电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。

因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。

明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出方框图。

真值表如下：结合图2来分析图1。

声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。

CD4011声光控延时开关原理与制作CD4011声光控延时开关原理与制作用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。

一、电路的工作原理电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。

因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。

明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。

声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。

为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。

vd3和vd4构成两级整形电路，将方波信号进行整形。

当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合;c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。

二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、ic等供电。

用KD9300构成的声、光双控延时照明控制器电路用KD9300构成的声、光双控延时照明控制器电路KD9300是采用CMOS制作工艺、标准黑膏软封装的专用音乐集成电路。

利用KD9300构成的声、光双控延时照明控制器典型电路如图所示。

该控制器能在夜晚或环境光线较弱时，受突发声响（例如击掌声、咳嗽声、开门声等）控制自动点亮照明灯具，并经延时设定时间后使照明灯具熄灭。

它具有灵敏度高、抗干扰性能好等特点，常用于楼道、走廊或农村庭院等处作夜间照明。

利用KD9300构成的声、光双控延时照明控制器电路电路结构及主要元器件选择:由图可知，该声、光双控延时照明控制器由电源电路、声、光控制延时电路和控制执行电路组成。

其中，电源电路由熔断丝FU、降压元件R1、C1、整流二极管VD1、VD2、稳压二极管VD3和滤波电容C2组成。

实际应用时，VD3常选用1W、12V稳压二极管，如IN4735型等。

220V交流电通过降压、整流、滤波、稳压后形成12V 左右的直流电压给声、光控制延时电路等后级电路供电。

声、光控制延时电路由集成电路IC及稳压二极管VD4、压电陶瓷片BC、光敏电阻RG、晶体管VT1等外围元件组成。

实际应用时，IC 选用KD9300型专用音乐集成电路；VD4常选用1／2W、3V稳压二极管，如IN5987型等，12V直流电压经R2限流电阻降压及VD4稳压后，为KD930O提供＋3V工作电压；BC选用φ27mm的压电陶瓷片；RG选用MG45系列光敏电阻器；VT1选用S9013或S9014型硅NPN晶体管。

控制执行电路由照明灯具开关S、晶体管VT2、继电器K和照明灯具HL等元件组成。

实际应用时，S常选用普通照明灯具开关；VT2选用S8550或C8550型硅PNP晶体管；K选用JRX-13F型12V直流继电器；HL选用15～100W的白炽灯泡。

工作原理:电路通电后，当控制器工作于白天时，光敏电阻RG受自然光照射呈低阻状态，使电子开关VT2基极为高电平，VT2处于截止状态。

声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。

三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。

当光线较强的时候声控不起作用。

四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。

当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。

当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。

一、实验目的1. 理解声光控延时开关的工作原理。

2. 掌握声光控延时开关电路的设计与搭建。

3. 通过实验验证声光控延时开关的功能和性能。

二、实验原理声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法。

其基本原理如下：1. 声控部分：通过驻极体话筒采集声音信号，将其转换为电信号，经过放大处理后，输出控制信号。

2. 光控部分：利用光敏电阻检测环境光线强度，当光线强度低于设定阈值时，输出低电平信号；当光线强度高于设定阈值时，输出高电平信号。

3. 延时电路：当声控和光控信号同时满足条件时，延时电路开始计时，经过设定时间后，输出高电平信号控制继电器或电子开关动作，实现开关控制。

三、实验器材1. 驻极体话筒2. 光敏电阻3. 555定时器4. 继电器5. LED灯6. 电阻7. 电容8. 面包板9. 电源四、实验步骤1. 搭建电路：按照电路图连接驻极体话筒、光敏电阻、555定时器、继电器、LED 灯等元器件，并确保连接正确。

2. 调试电路：将电路接入电源，调整光敏电阻的阻值，使电路在光线较强时处于关闭状态，在光线较弱时处于开启状态。

3. 测试电路：在光线较暗的环境下，通过拍手或说话等方式触发声控信号，观察LED灯是否点亮。

同时，在LED灯点亮后，观察延时时间是否满足要求。

4. 调整延时时间：通过调整555定时器的外接电阻和电容，改变延时时间。

五、实验结果与分析1. 实验结果：经过搭建和调试，成功实现了声光控延时开关的功能。

在光线较暗的环境下，通过声音触发，LED灯点亮，并在设定时间后自动熄灭。

2. 分析：声光控延时开关电路的设计较为简单，元器件选用合理，性能稳定。

实验过程中，通过调整光敏电阻的阻值和555定时器的外接电阻和电容，实现了对开关控制和延时时间的控制。

六、实验结论1. 声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法，具有节能、环保等优点。

2. 声光控延时开关电路的设计和搭建相对简单，元器件选用合理，性能稳定。

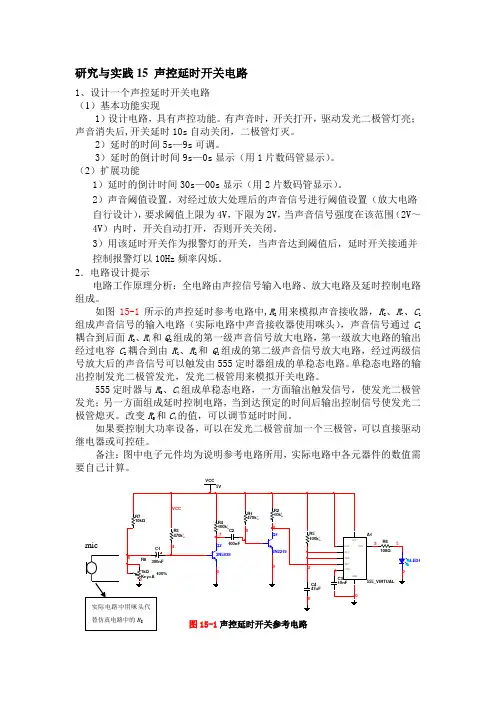

研究与实践15声控延时开关电路1、设计一个声控延时开关电路（1）基本功能实现1）设计电路，具有声控功能。

有声音时，开关打开，驱动发光二极管灯亮；声音消失后,开关延时10s自动关闭，二极管灯灭。

2）延时的时间5s—9s可调。

3）延时的倒计时间9s—0s显示（用1片数码管显示）。

（2）扩展功能1）延时的倒计时间30s—00s显示（用2片数码管显示）。

2）声音阈值设置。

对经过放大处理后的声音信号进行阈值设置（放大电路自行设计），要求阈值上限为4V，下限为2V，当声音信号强度在该范围（2V～4V）内时，开关自动打开，否则开关关闭。

3）用该延时开关作为报警灯的开关，当声音达到阈值后，延时开关接通并控制报警灯以10Hz频率闪烁。

2．电路设计提示电路工作原理分析：全电路由声控信号输入电路、放大电路及延时控制电路组成。

如图15-1所示的声控延时参考电路中,R8用来模拟声音接收器，R8、R7、C1组成声音信号的输入电路（实际电路中声音接收器使用咪头），声音信号通过C1耦合到后面R3、R4和Q2组成的第一级声音信号放大电路，第一级放大电路的输出经过电容C2耦合到由R1、R2和Q1组成的第二级声音信号放大电路，经过两级信号放大后的声音信号可以触发由555定时器组成的单稳态电路。

单稳态电路的输出控制发光二极管发光，发光二极管用来模拟开关电路。

555定时器与R5、C4组成单稳态电路，一方面输出触发信号，使发光二极管发光；另一方面组成延时控制电路，当到达预定的时间后输出控制信号使发光二极管熄灭。

改变R5和C4的值，可以调节延时时间。

如果要控制大功率设备，可以在发光二极管前加一个三极管，可以直接驱动继电器或可控硅。

备注：图中电子元件均为说明参考电路所用，实际电路中各元器件的数值需要自己计算。

电工电子技能训练总结报告项目名称：声光双控延时开关电路的设计与制作所在学院：矿业技术学院姓名：杜奕飞同组成员：郭恩博杜奕飞王界骄王鹏毅指导教师：宋绍楼毛姣姣施泽勇训练地点：静远218完成时间：2017年7月2日摘要声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。

此外，它在一定的场所使用还可起防盗作用。

它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。

本次设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。

本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。

它不需要发送关闭信号，由电路自身的延时电路将灯关闭。

当灯被打开后，延时电路延时约25s后将灯自动关闭。

该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。

即使受到声音信号的触发，开关也不会打开。

关键词：变压；整流；滤波；稳压；检音、感光；放大；整形；延时可调。

目录1 市场同类产品综述 (3)2 设计方案及原理分析 (3)2.1 主要电子元器件清单 (3)2.2 CD4011构成的声光控延时开关参考电路 (4)2.3工作原理 (5)3 电路制作及调试、试验 (9)3.1 灯一直不亮 (9)3.2 灯常亮不熄 (10)3.3 实际操作 (10)4 技术经济分析 (10)5 总结 (10)6 参考文献 (11)1 市场同类产品综述随着传感器技术的不断成熟，国外已经将传感器技术列为优先发展的科技领域之一，声光传感器由于反应速度快，能实现非接触测量，而且精度高、分辨力高、可靠性好，加之半导体光敏器件具有体积小、重量轻、功耗低、便于集成等优点，因而广泛应用于军事、宇航、通信、检测与工业自动化控制等多种领域中。

课程设计任务书学生姓名：李靖专业班级：电信1104指导教师：曾刚工作单位：信息工程学院题目：声光控制路灯电路初始条件：具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。

要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、光控：白天，光照强，灯灭；晚上，光照弱，灯亮2、声控在晚上起作用：有声音，灯亮，延时30秒，灯灭；无声音，灯灭3、路灯用25W灯泡模拟4、安装调试并完成符合学校要求的设计说明书时间安排：一周，其中3天硬件设计，2天硬件调试指导教师签名：年月日系主任（或责任教师）签名：年月日目录1声光控制路灯电路设计内容 (1)1.1设计要求 (1)1.2设计目的 (1)1.3设计方案 (1)1.4原器件的选择 (2)2 电路焊接及调试 (5)2.1电路原理图的设计 (5)2.3焊接元件 (5)2.4测试与调试 (6)3 元件清单 (8)4 课程设计心得体会 (9)5 参考文献 (10)本科生课程成绩测定表 (11)1声光控制路灯电路设计内容1.1设计要求用光控电路和声控电路两个控制电路，以及一个运放器来实现发光二极管的延时功能。

要求：1、光控：白天，光照强，灯灭；晚上，光照弱，灯亮2、声控在晚上起作用：有声音，灯亮，延时30秒，灯灭；无声音，灯灭1.2设计目的通过此次声光控制电灯电路的设计，了解常用电子电路设计的思路与过程，了解怎么通过PROTEL DXP绘制电路原理图，培养应用所学知识指导实践的能力。

同时，掌握声光控电路的基本原理，其所涉及的声光信号的采集以及信号的处理，将声光信号转换为电信号，然后通过BJT放大以及电容滤波，我们应该了解其时间控制电路，如何通过BJT控制继电器等。

1.3设计方案方案设计框图如图一所示：图1-1 声光控延时电路方框图由图可以看出，整个电路分为四大部分：声光采集部分、控制部分、延时部分、继电器照明部分。

简单的喇叭延时保护电路
喇叭延时保护电路主要是为了在音频信号出现短时间冲击时，能够自动延迟一段时间后再将放大电路电源的电压输出，以防止喇叭被高音量的音频冲击而损坏。

以下是一种简单的喇叭延时保护电路的设计：
1. 电源输入端
设计电源输入端，直接接入VCC和GND引脚。

2. 信号输入端
将输入信号接到音频放大电路的输入引脚，注意接法。

3. 延时电路
设计一个基于电容和电阻的延时电路。

具体设计方法是：将两个100KΩ的电阻和一个0.47μF的电容串联，这样所得的时间常数为47ms，即从电源开启到电路调整完毕需要47毫秒左右。

4. 输出端
接入音频放大电路的输出引脚。

5. 延时开关
为了方便实现延时保护效果，可以设计一个可调电位器开关，通过调节电位器来达到调节延时时间的目的。

6. 功能开关
设计一个功能开关，可以实现开关电路，来控制电路的开启和关闭。

总之，喇叭延时保护电路的设计应该综合考虑信号输入、延时保护、延时开关、功能开关等多个因素，以达到预期的喇叭保护效果。

目录摘要 (1)第一章设计背景 (2)第一节课题背景 (2)第二节课题研究的目的和意义 (2)一、研究目的： (2)二、研究意义: (3)第三节国内外概况 (3)第二章电路组成及工作原理 (5)第一节课题分析 (5)第二节设计方案 (6)第三节方案论证 (8)第四节电路的工作原理 (9)第五节部分数值计算 (11)一单管放大电路参数的设置： (11)二、Au的计算: (11)第六节实验结果及结论 (12)一、实验结果： (12)二、实验结论： (12)第三章元器件清单选择及元件清单 (13)第一节器件的选择及检测方法 (13)一、可控硅的原理： (13)二、CD4011： (15)三、电解电容器的极性检测： (16)四、二极管测试： (16)五、三极管测试： (17)六、光敏电阻： (17)第二节元器件清单 (18)第四章总结及展望 (19)参考文献 (21)附录 (22)附录一单向可控硅的外形 (22)附录二一个PNP型三极管和一个NPN型三极管的复合管 (22)附录三简易声光控延时照明灯电路图 (23)附录四CD4011的引脚图 (23)摘要我的设计主要介绍的是关于声光控延时电路的设计.声光控是通过光敏电阻来实现的，当光敏电阻在背光的的时候灯就会慢慢的熄灭，即这时也是人走过了的时候.这样就给路人提供了相应的方便，同时，也达到了节电和节能的目的;延长灯的寿命。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。

夜晚光暗，电路的拾音器只要检测到有碎发声响,就会自动亮为行人照明，过数十秒后又自动熄灭，节能节电.关键词: 电路放大光敏电阻可控开关延迟电路话筒放大第一章设计背景第一节课题背景随着电子技术的发展，尤其是数字技术的发展，用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要，而且贴近我们的实际生活。

摘要. 1Abstract 1第1章绪论. 11.1问题的提出 (1)1.2国外现状研究 (1)1.3本文主要工作 (2)第2章楼道感应自控灯延迟开关设计和论证. 32.1方案一 (3)2.2方案二 (4)2.3方案三 (6)第3章电路总体设计与论证. 83.1楼道感应自控灯总体方案设计 (8)3.2电源电路设计和论证 (11)3.2.1方案一 (11)3.3声控延迟灯开关电路设计 (13)3.3.1方案一 (13)3.3.2方案二 (14)3.4光控延时照明电路设计 (15)3.4.1方案一 (15)3.4.2方案二 (17)第4章楼道感应自控灯具体实现. 194.1光敏电阻 (19)4.2 LM324单、双电源通用型四运放 (22)4.3.3CTS1型双向触发三极闸流晶体管 (25)4.4 NE555引脚图及ne555的作用介绍 (27)第5章总结. 38参考文献. 40摘要【摘要】该设计主要介绍的是关于楼道照明感应自控灯的电路设计。

楼道照明感应自控是通过光敏电阻来实现的，当光敏电阻在背光的的时候灯就会慢慢的熄灭，即这时也是人走过了的时候。

在有的电路中这种原理也可以通过声音的振动来实现，当人走过时只需用手轻排一下灯就会自动的亮，人离开后又熄灭。

这样就给路人提供了相应的方便，同时，也达到了节电和节能的目的；延长灯的寿命。

在实际生活中节电节能，能够实现更多的自动。

【关键词】电源电路、声控电路、光控电路、延时控制电路Abstract【Abstract】 The design focuses on is about the sound and light control circuit design. Sound and Light Control is achieved through the light-sensitive resistor, when the photosensitive resistor when the backlight lamp will slowly go out, that is, when is the time people have gone through. In some circuits this principle can also be achieved through the vibration of the sound, when people walked hand-light emission only look at the bright lights automatically, then leave off. Disturbing the passers-by to provide a corresponding convenience, also reached a power-saving and energy-saving purposes; extend lamp life. In real life, saving energy, to achieve more automated.【Key words】 power supply circuits, voice circuits, light control circuit, delay control circuit第1章绪论1.1问题的提出随着电子技术的发展，尤其是数字技术的发展，用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要，而且贴近我们的实际生活。

物理与电子信息系课程设计报告课程名称：电子技术课程设计题目：声光控延时制小夜灯学生姓名：谢叮咚学号：11417222 学生姓名：谭治明学号：11417226 系部：物理与电子信息系专业年级：电子信息科学与技术2011级指导教师：李铭华职称：副教授湖南人文科技学院物理与电子信息系制目录1.设计任务.................................................... ................ ................ .. (1)1.1 设计目的........................................... .............. (1)1.2 设计指标及要求................................ ...................... . (1)2. 设计思路与总体框图................................................ .. (2)3. 系统硬件电路的设计............................................... (2)3.1光控电路............................................... ... (2)3.2声控电路............................................... . (2)3.3延时电路....... .... ................................................... (3)3.4其它电路........................ ....................... (3)4.设计原理的分析.............................................. (3)4.1工作原理............................................... ................ ...... (4)4.2电路结构 (4)4.3 元件参数............................................. ........... . (4)4.4 实验调试 (4)5.声光控路灯总电路图 (5)5. 总结与体会............................................... ....................................... ...... .. (11)5. 1总结................................................ ............ ....... (11)5.2 体会................................................ ............ ....... (11)6. 参考文献................................................ ............ ....... .. (12)一.设计任务1.1设计目的：1. 了解声光控延时电路的组成遗迹原理2. 进一步掌握声光控延时电路的设计方法3.进一步掌握各芯片的逻辑功能及使用方法4.进一步掌握数字系统的制作和布线方法5. 熟悉集成电路的引脚安排1.2设计指标及要求本作品可以代替住宅小区楼道上的开关，天黑有人走过楼道时，当有脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后自动熄灭。

简易声光控延时照明灯电路设计电子课程设计—简易声光控延时照明灯电路设计学号：2011年12月 1目录电子课程设计 (1)一、设计任务与要求 (3)二、总体框图 (3)1、总体框图 (3)2、电路方案的选择（延时电路的选择） (3)3、电路的基本组成及功能 (4)三、选择器件 (5)四、功能模块 (9)1、电源模块 (9)2、光控模块 (9)3、声控模块 (10)4、延时照明模块 (11)五、总体设计电路 (11)1、总体电路图仿真图 (12)2、各模块间的连接 (12)3、在模拟、数字实验箱上实验实现 (12)六、设计心得................................................................................ 12 2一、设计任务与要求：1、设计任务：设计一个简易声光控延时照明灯电路。

同时设计一与电路相配合的稳压电源电路。

2、设计功能及要求：（1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮，光线较暗、有声音时路灯点亮。

（2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段时间t后自动熄灭；并且时间t可以手动调节。

（3）要求电如果在照明灯点亮期间又有新的生源出现，照明灯应重新通电时间t。

（4）采用高亮度LED作为照明光源。

二、总体框图：1、总体框图：电路采用声光两级控制照明电路。

照明灯开关对光线强弱的感应控制照明灯的第一级开关，对声强的感应控制第二级开关。

光信号的感应通过光敏三极管来实现，使得光控电路在光强时输出低电位，光弱时输出高电位。

对于声强信号的处理市利用音频集成功率放大器，把声信号变为电信号，通过对声强信号的处理可得一个电平信号，为控制电路准备。

延时控制功能通过555定时器构成的单稳态触发电路来实现。

将光控电路的输出作为555定时器的复位端输入。

将声控输出端作为延时电路的输入，从而可以实现在光线强的情况下，即使有足够强的声信号，照明灯电路也不工作。

目录1.控制电路的常见类型 12.声光控制电路的原理 33.电路的工作原理 44.制作过程 64.1元器件的选择 64.2仿真 64.3安装制作 74.4调试过程 75.元件清单 86.心得体会 9参考文献 111.控制电路的常见类型控制电路的常见类型有声光控制、开关控制、电源控制、红外控制、照明控制、温度控制和可控硅控制以及交通灯控制等等。

不同的电路他们的工作原理不同，作用和功能也就不相同了。

在交通灯控制电路里面又有不同的分类，例如基于CIPH9806芯片的交通灯控制电路，该电路具有工作安全、可靠、外围电路简单、维护方便等多种特点，在我国大中型城市的交通灯控制系统中具有广泛的应用前景。

其原理图如下：图1 基于CIPH9806芯片的交通灯控制电路原理图其中，CIPH9806是一种可用于交通灯控制的集成电路芯片，具有东西和南北两个方向来往车辆的通行时间设置与显示功能，且具有允许执行特殊任务的车辆通行，而禁止普通车辆通行以及恢复正常交通秩序等功能。

芯片引脚功能CIPH9806芯片的引脚排列如图1所示，具体引脚功能说明如下：RX：串行数据输出端，用于输出显示时间；TX：串行时钟输出端。

该端每输出一个脉冲，“RX”端输出一位二进制位数据；RST：复位端，高电平有效；XTAL1，XTAL2：晶体振荡器接入端，接6MHz晶振；DF：双功能输入端，低电平有效。

若当前为正常交通状态，该端有效一次后，进入紧急车辆的通行状态。

在当前状态，若该端再一次有效后，则重新恢复为正常交通状态。

因此，在“DF”端可接入按键，以实现正常交通状态与紧急车辆通行状态的相互切换；INC：时间增量输入端，负脉冲有效。

该端有效一次，可使东西方向车辆通行时间增加5s；DEC：时间减量输入端，正脉冲有效。

该端有效一次，则可使东西方向车辆的通行时间减少5s；NC：无用端，接10kΩ上拉电阻；GND：电源地；VDD：正电源，接5V；COM0,COM1,COM2：是三位共阴极显示器扫描输出线，低电平有效。
