2017年5月2日欧姆定律复习题

一、判断题第1题《湖南省安全生产条例》第十三条规定，特种作业人员应当按照国家和省的有关规定，由特种作业人员培训机构进行与本工种相适应的专门的安全技术理论和实际操作培训，并经安全生产监督管理部门组织考核合格，取得特种作业操作资格证书后，方可上岗作业。

□√□×第2题参加电气工作的人员不得单独工作。

□√□×第3题电工是特殊工种，其作业过程和工作质量不但关联着作业者本身的安全，而且关联着他人和周围设施的安全。

□√□×第4题将交流电磁铁连接到相同电压的直流电源上，电磁铁将会被烧坏。

□√□×第5题局部电路的欧姆定律表明，电阻不变时电阻两端的电压与电阻上的电流成反比。

□√□×第6题串联电路中，阻值大的电阻上的电压高。

□√□×第7题单位都是V的物理量中有电压、电功率、电能。

□√□×第8题并联电阻越多，总电阻越大。

□√□×第9题测量过程中不得转动万用表的转换开关，而必须退出后换挡。

□√□×第10题钳形电流表测量前钳口一定要清理干净，要求平整不要有污垢。

□√□×第11题测量有较大电容的线路或设备的绝缘电阻，测量开始前和测量结束后都应进行放电。

□√□×第12题钳形电流表在测量过程中不得带电切换挡位开关。

□√□×第13题使用万用表时，测量电阻手指碰到表笔金属部分会造成触电。

□√□×第14题一般情况下，人体电阻约为0.5 M Ω；潮湿条件下的人体电阻约为干燥条件下人体电阻的1/2。

□√□×第15题胸外心脏挤压法的正确压点在心窝左上方。

□√□×第16题摆脱电流是人能自主摆脱带电体的最大电流，通过人体不会对人体构成伤害。

□√□×第17题数十毫安的工频电流通过人体时，就可能会引起心室纤维性颤动使人致命。

□√□×第18题填写操作票应注意拉开或合上各种开关后检查开关是否在断开或合闸位置。

一、选择题1.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。

实验过程中，保持电源两端电压不变，闭合开关S ，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（）A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大B．若①为电压表，②、③为电流表，则表②示数变小，表①表③示数均不变C．若①为电流表，②、③为电压表，则表③示数变小，表①表②示数均不变D．若①为电流表，②、③为电压表，则表③示数不变，表①表②示数均变大1题图 2题图 3题图2.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大3.如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A.电流表的示数变小；电压表的示数变大B.电流表的示数变大；电压表的示数变小C.电流表和电压表的示数都变大D.电压表与电流表示数的比值不变4.热敏电阻的阻值是随环境温度的增大而减小的.要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,以下电路符合要求的是( )A B C D4.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）A. 电流表示数变小，灯L变暗B. 电压表是测滑动变阻器和电源的电压C. 电压表和电流表示数的比值不变D. 电压表示数变大，电路总功率变小5.如图所示的电路中,电源电压保持不变,当开关S l、S2都闭合时,电流表的示数为0.5A, 电压表的示数为6V;将电压表、电流表的位置互换,当开关S l断开、S2闭合,电流表的示数为0. 3A.则正确的是( )A.R1=8ΩB.R2=8ΩC.R1=20ΩD.R2=20Ω二、填空题6.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是Ω；当它两端电压为0V时，该导体的电阻为Ω．7.某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．8.如图是甲、乙两导体的电流与电压关系图像，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙= ．9.如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将______（填“变亮”或“变暗”），电压表示数将______（填“增大”或“减小”）．9题图 10题图 11题图10.实际测量中使用的大量程电流表是由小量程电流表改装而成的，图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表,其电阻R g=100Ω。

题组层级快练(三十四)闭合电路的欧姆定律一、选择题1.(2017·上海质检)如图所示，直线A、B分别为电源a、b的路端电压与电流的关系图线，设两个电源的内阻分别为r a和r b，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为I a和I b，则( )A．r a>r bB．I a>I bC．R0接电源a时，电源的输出功率较大，但效率较低D．R0接电源b时，电源的输出功率较小，效率较低答案ABC解析在电源路端电压与电流的关系图像中，斜率表示电源内阻，r a>r b，选项A正确；在图像中作出定值电阻R0的伏安特性曲线，与电源的伏安特性曲线交点表示电路工作点，I a>I b，选项B正确；R0接电源a时，电源的输出功率较大，但效率较低，R0接电源b时，电源的输出功率较小，但效率较高，选项C正确，选项D错误．2.用电压表检查如图所示电路中的故障，测得Uad＝5.0 V，U cd＝0V，U bc＝0 V，U ab＝5.0 V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路答案 B解析U ad＝5.0 V说明a到电源正极，d到电源负极均通路．U ab＝5.0 V，说明a到电源正极，b到电源负极均通路，故R一定断路．3．如图所示，电源电动势为E，内电阻为r.看作理想电压表，当闭合开关、将滑动变阻器的触片从左端向右端移动时，下列说法中正确的是( )A．L1、L2均变暗，的示数变小B．L1、L2均变亮，的示数变大C．L1变亮、L2变暗，的示数变大D．L1变暗、L2变亮，的示数变小答案 C解析首先要认清电路特点(可画出电路图)，L1与滑动变阻器并联，再与L2串联；测电源的外电压．滑动变阻器的触片从左端滑到右端时，其电阻变大，并联电阻变大，电路的总电阻变大，电流变小，内电压也变小，外电压变大，的示数变大；因L2连在干路，其电流变小，电压也变小，功率变小而变暗；并联电路的电压变大，L1功率也变大而变亮．4．(2017·安徽联考)某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )答案 C解析设图中定值电阻的阻值为R，则四个选项中电压表的读数分别为U A＝E－I(r＋R)、U B ＝E－Ir、U C＝IR和U D＝E－Ir，则可知只有C项满足题中要求，所以选项C正确．5.如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻，R B是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器．电路闭合后，当传感器R B所在处出现磁体时，则电流表的电流I，c、d两端的电压U将( )A．I变大，U变小B．I变小，U变大C．I变大，U变大D．I变小，U变小答案 A解析当R B处出现磁体时，R B减小，总电阻减小，总电流变大，U＝E－I(R1＋r)知U变小，U R1＝IR1知U R1↑，U变小则通过R2电流变小，则Ⓐ示数变大，故选项A正确．6.如图所示，R1为滑动变阻器，R2、R3为定值电阻，r为电源内阻，R3>r，闭合开关S后，在滑动触头P由a端滑向b端的过程中，下列表述正确的是( )A．路端电压变小B．电流表的示数变大C．电源的输出功率变大D．电源内部消耗的电功率变小答案AC解析在滑动触头P由a端滑向b端的过程中，电路的总电阻减小，总电流增大，路端电压减小，R3两端的电压变大，R2两端的电压减小，因此电流表的示数变小，可知选项A正确，选项B 错误；由于R 3>r ，随着滑动变阻器连入电路的电阻减小，电源的输出功率变大，电源内部消耗的电功率变大，因此选项C 正确，选项D 错误．7．(2016·上海)如图所示电路中，电源内阻忽略不计．闭合电键，电压表示数为U ，电流表示数为I ；在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3答案 BC解析 据题意，由于电源内阻不计，电压表的示数总是不变，故选项A 错误；滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增加，故选项B 、C 正确；由于电压表示数没有变化，故选项D 错误．8．(2016·江苏)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A答案 AC解析 设四个电阻的等效电阻为R 路，由1R 路＝115 Ω＋5 Ω＋15 Ω＋15 Ω得R 路＝10 Ω，由闭合电路欧姆定律知，I ＝E R 路＋r ＝12 V 10 Ω＋2 Ω＝1 A ，设路端电压为U ，则U ＝IR 路＝1 A ×10 Ω＝10 V ，选项A 正确；电源的总功率P ＝EI ＝12 W ，选项B 错误；设电源负极电势为0 V ，则a 点电势φa ＝0.5 A ×5 Ω－0＝2.5 V ，b 点电势φb ＝0.5 A ×15 Ω－0＝7.5 V ，则a 、b 两点的电势差U ab ＝φa －φb ＝2.5 V －7.5 V ＝－5 V ，所以a 、b 间电压的大小为5 V ，选项C 正确；当将a 、b 两点用导线连接后，由于导线没有电阻，此时a 、b 两点电势相等，其等效电路图如图所示．其中一个并联电路的等效电阻为3.75 Ω，显然总电阻为9.5 Ω，电流I ′＝E R 总＝2419A ，故选项D 错误．9．如图所示，A 、B 分别为电源E 和电阻R 的U －I 图线，虚线C 是过图线A 、B 交点的曲线B 的切线．现将电源E 与电阻R 及开关、导线组成闭合电路，由图像可知( )A ．电源的电动势为3 V ，此时消耗的总功率为6 WB ．R 的阻值随电压升高而增大，此时的阻值为1 ΩC ．此时电源消耗的热功率为4 W ，效率约为66.7%D ．若再串联一定值电阻，电源的输出功率可能不变答案 AD解析 由电源的U －I 图线可知电源的电动势为3 V ，内电阻为1 Ω，此时电阻两端电压为1 V ，通过的电流为2 A ，所以电源消耗的总功率为P ＝EI ＝6 W ，A 项正确；由题图可知R的阻值随电压升高而增大，此时的阻值为R ＝U I＝0.5 Ω，B 项错误；由P r ＝I 2r 知此时电源消耗的热功率为4 W ，由η＝UI EI×100%知电源的效率是33.3%，C 项错误；当内、外电阻相等时，电源的输出功率为最大，所以再串联一定值电阻，电源的输出功率可能不变、增大或减小，D 项正确．10.如图所示的电路中，灯泡A 和灯泡B 原来都是正常发光的，现在突然灯泡A 比原来变暗了些，灯泡B 比原来变亮了些，则电路中出现的故障可能是( )A ．R 3断路B ．R 2断路C ．R 1短路D ．R 1、R 2同时短路答案 B解析 由电路图可知，通过灯泡A 的电流等于通过灯泡B 的电流与通过R 2的电流之和．灯泡A比原来变暗了些，灯泡B比原来变亮了些，说明通过灯泡B的电流变大，而通过灯泡A 的电流变小，因此通过R1的电流变小，所以选B项．R3断路或R1短路都会使两灯泡都比原来变亮；R1、R2同时短路会使灯泡A比原来变亮，灯泡B熄灭．11．(2016·黄冈模拟)如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻．当R2的滑动触头P在a端时，闭合开关S，此时电流表Ⓐ和电压表的示数分别为I和U.以下说法正确的是( )A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变答案BD解析若仅将R2的滑动触头P向b端移动，电压表与电流表示数都不变，选项A错误；增大A、B板间距离，电容减小，电容器两端电压不变，由Q＝CU得电荷量减小，选项B正确；光照更强，光敏电阻R1变小，根据串联分压，U变小，选项C错误；U变化量的绝对值与I 变化量的绝对值的比值就等于r，选项D正确．12．如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动触头P在a处，此时绝缘线向右偏离竖直方向，电源的内阻不能忽略，则下列判断正确的是( )A．小球带负电B．当滑动触头从a向b滑动时，绝缘线的偏角θ变大C．当滑动触头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动触头停在b处时，电源的输出功率一定大于滑动触头在a处时电源的输出功率答案 C解析根据电路图可知φA>φB，A、B间电场强度方向水平向右，小球受电场力方向也向右，故小球带正电，A项错误．当滑动触头从a向b滑动时，R1两端电压减小，板间场强减小，绝缘线的偏角变小，所以B项错误．当极板间电压减小时，由Q＝CU可知Q减小，电容器放电，电流表中有电流，方向从上向下，所以C项正确．由于电源的内阻与外电阻的关系不确定，所以无法判断电源的输出功率变化情况，D项错误．13.如图所示，M 、N 是两块水平放置的平行金属板，R0为定值电阻，R 1，R 2为可变电阻，开关S 闭合．质量为m 的带正电荷的微粒从P 点以水平速度v 0射入金属板间，沿曲线打在N 板上的O点．若经下列调整后，微粒仍从P 点以水平速度v 0射入，则关于微粒打在N 板上的位置说法正确的是( )A ．保持开关S 闭合，增大R 1，粒子打在O 点左侧B ．保持开关S 闭合，增大R 2，粒子打在O 点左侧C ．断开开关S ，M 极板稍微上移，粒子打在O 点右侧D ．断开开关S ，N 极板稍微下移，粒子打在O 点右侧答案 AD解析 保持开关S 闭合，R 0两端的电压为U ＝E R 0＋R 1·R 0，增大R 1，U 将减小，电容器两端的电压减小，故粒子受重力和电场力，产生的加速度增大，则d 2＝12at 2，水平位移为x ＝v 0t ＝v 0d a，水平位移将减小，故粒子打在O 点左侧，故A 项正确；保持开关S 闭合，增大R 2，不会影响电阻R 0两端的电压，故粒子打在O 点，故B 项错误；断开开关，平行板带电量不变，平行板间的电场强度为E ＝U d ，结合C ＝Q U 及C ＝εS 4πkd 可得E ＝4πkQ S ε，电场强度不变，故加速度不变，M 极板稍微上移，不会影响离子的运动，故还打在O 点，故C 项错误；若N极板稍微下移，偏转量增大，根据d ′＝12at 2，水平位移为x ＝v 0t ＝v 02d ′a，水平位移将增大，故粒子打在O 点右侧，故D 项正确．14．如图甲所示，其中R 两端电压U 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R 1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )A ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 MaD ．通过R 的电流为2.0 mA答案 BC解析 要使AB 与BC 间的电压相等，即有E ＝U AB ＋U BC ，U AB ＝U BC ，解得U BC ＝3.5 V ．而U BC ＝U＋IR 1，联立解得U ＝U BC －IR 1，将U BC ＝3.5 V ，R 1＝1 000 Ω代入得U ＝3.5－1 000I ，在题给图像中作出函数关系U ＝3.5－1 000I 的图像，两图像的交点对应的横纵坐标I ＝1.5 mA ，U ＝2 V 即为公共解，由IR ＝U 解得R ＝U I＝1 300 Ω.二、非选择题15．(2017·济南测试)如图甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R 2的阻值；(3)滑动变阻器的最大阻值．解析 (1)图乙中AB 延长线，交U 轴于20 V 处，交I 轴于1.0 A 处所以电源的电动势为E ＝20 V ，内阻r ＝E I＝20 Ω (2)当P 滑到R 3的右端时，电路参数对应图乙中的B 点，即U 2＝4 V 、I 2＝0.8 A得R 2＝U 2I 2＝5 Ω (3)当P 滑到R 3的左端时，由图乙知此时U 外＝16 V ，I 总＝0.2 A所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2 所以滑动变阻器的最大阻值为R 3＝300 Ω。

计算题：1、 如图D-2所示：已知R 1=20Ω，R 2=80Ω，R 3=28Ω，U=220V ，求R 1、R2、R 3上消耗的有功功率为多少？1R 图D-2解：R 1与R 2并联后的总电阻为：21111R R R +=并 Ω=+168012011与R 3串联后的总电阻为R 总=R 并+R 3 28+16=44Ω。

所以：通过R 3的总电流为220÷44=5A 。

根据欧姆定律：R 3消耗的有功功率为I 2×R=5×5×28=700W ；R 1、R 2并联电路上的电压为I ×R=5×16=80VR 1上消耗的有功功率为：U 2÷R=80×80÷20=320WR 2上消耗的有功功率为：U 2÷R=80×80÷80=80W答：R 1上消耗的有功功率为320W ，R 2上消耗的有功功率为80W ，R 3上消耗的有功功率为700W 。

2、 一客户电力变压器额定视在功率 S e =200kVA ，空载损耗 P 0=0.4kW ，额定电流时的短路损耗 P k =2.2kW ，测得该变压器输出有功功率 P 2=140kW 时，二次侧功率因数cos Φ2=0.8，求变压器此时的负载率β和工作效率η。

解：因 %100cos 22⨯⨯⨯=Φe S P β98.5%100%8)(140/142.0 kWP P P P 100%)/P (P S P K 112e =⨯==⨯++=⨯++=⨯==⨯⨯÷=⨯⨯÷=Φηβηβ所以1.1422.2)875.0(4.0140%5.87%100)8.0200(140%100)cos (220222答：此时变压器的负载率和工作效率分别是87.5%和98.5%.3、 某工业电力用户，2000年11月份的电费为3000元，12月份的电费为2000元，2001年元月份的电费为3000元，该用户2001年1月18日才到供电企业交纳以上电费，试求该用用户应交纳电费违约金多少元：（假设约定的交费日期为每月10日至15日）解：由于该用户不属居民用户，根据《供电营业规则》，应按年度分别进行计算：1、当年欠费部分：3000×（18-15）×2‰=18元2、11月份欠费部分：3000×（15+31+18）×3‰=576元3、12月份欠费部分：2000×（16+18）×3‰=204元4、合计应交纳电费违约金：18+576+204=798元答：该用户应交纳电费违约金798元。

期末专题复习第十四章欧姆定律动态电路分析一、单选题1．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。

图中R1为定值电阻，酒精气体传感器R2的电阻值倒数与酒精气体浓度成正比，如果测得酒精气体浓度变大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大2．如图所示的电路中，电源电压不变。

当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变3．如图所示，电源电压不变，R为滑动变阻器，R0为定值电阻；忽略温度对灯丝电阻的影响。

闭合开关S，将滑动变阻器的滑片P向左滑动时，下列说法正确的是（）A．电流表A示数减小B．电压表V2示数和电压表V1示数之差变大C．灯两端电压变化量小于滑动变阻器两端电压变化量D．电压表V2和电流表A示数之比增大4．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电路表示数变小B．电压表V2示数不变，电流表示数变大C．电压表V1示数和电流表示数的乘积变大D．电压表V2示数和电流表的比值不变5．货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。

现在，高速公路入口一般均设有公路超限超载检测站。

如图所示R1是定值电阻，起保护作用；R2是压敏电阻（阻值随压力增加而减小）。

将S闭合后，以下说法正确的是（）A．压力表实际是一个电流表B．当升降机静止不动时，检测物越重压力表示数越大C．压力表示数不变时升降机一定在做匀速直线运动D．检测物被取走时电路电流最大6．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．R2的阻值变小B．电流表的示数增大C．电压表V1的示数增大D．电压表V2的示数变化量与电流表示数变化量的比值不变7．如图所示，电源电压保持不变。

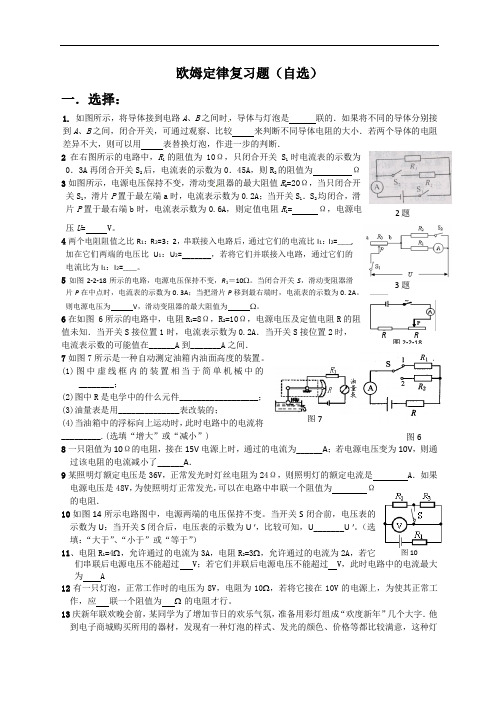

图2-2-18 R R欧姆定律复习题（自选）一．选择：1. 如图所示，将导体接到电路A 、B 之间时，导体与灯泡是 联的．如果将不同的导体分别接到A 、B 之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．2在右图所示的电路中，R 1的阻值为10Ω，只闭合开关S 1时电流表的示数为 0．3A 再闭合开关S 2后，电流表的示数为0．45A ，则R 2的阻值为 Ω 3如图所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1．S 2均闭合，滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1= Ω，电源电压U = V 。

4两个电阻阻值之比R 1：R 2=3：2，串联接入电路后，通过它们的电流比I 1：I 2=_____,加在它们两端的电压比U 1：U 2=_______，若将它们并联接入电路，通过它们的电流比为I 1：I 2=_____。

5如图2-2-18所示的电路，电源电压保持不变，R 1＝10Ω。

当闭合开关S ，滑动变阻器滑片P 在中点时，电流表的示数为0.3A ；当把滑片P 移到最右端时，电流表的示数为0.2A 。

则电源电压为 V ，滑动变阻器的最大阻值为 Ω。

6在如图 6所示的电路中，电阻R 1=8Ω，R 2=10Ω，电源电压及定值电阻R 的阻 值未知．当开关S 接位置1时，电流表示数为0.2A ．当开关S 接位置2时， 电流表示数的可能值在______A 到_______A 之间．7如图7所示是一种自动测定油箱内油面高度的装置。

(1)图中虚线框内的装置相当于简单机械中的________；(2)图中R 是电学中的什么元件__________________； (3)油量表是用______________表改装的；(4)当油箱中的浮标向上运动时，此时电路中的电流将_________.(选填“增大”或“减小”) 8一只阻值为10Ω的电阻，接在15V 电源上时，通过的电流为______A ；若电源电压变为10V ，则通过该电阻的电流减小了______A ．9某照明灯额定电压是36V ，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是 A ．如果电源电压是48V ，为使照明灯正常发光，可以在电路中串联一个阻值为 Ω的电阻．10如图14所示电路图中，电源两端的电压保持不变。

设备/考序号细类核分类计算电力生产、电工基础2电力生产、电工基础3电力生产、电工基础4电力生产、电工基础5电力生产、电工基础6电价电费及核算、违约金计算7电价电费及核算、违约金计算1电力生产、电工基础2电力生产、电工基础3电力生产、电工基础4电力生产、电工基础5电力生产、电工基础6电力生产、电工基础7电力生产、电工基础8电力生产、电工基础9电力生产、电工基础10电力生产、电工基础11电力生产、电工基础12电力生产、电工基础13电力生产、电工基础14电力生产、电工基础15电力生产、电工基础16电力生产、电工基础17电力生产、电工基础18电价电费及核算、违约金计算19电价电费及核算、违约金计算20电价电费及核算、违约金计算21电价电费及核算、违约金计算22电价电费及核算、违约金计算23电价电费及核算、违约金计算24电价电费及核算、违约金计算25电价电费及核算、违约金计算26电价电费及核算、违约金计算27进户、配电装置、计量28进户、配电装置、计量29进户、配电装置、计量30进户、配电装置、计量31电价电费及核算、违约金计算32电价电费及核算、违约金计算33电力生产、电工基础题干β某低压三相四线动力用户有功功率为80kW，实测相电流为150A，线电压为380V。

试求该用户功率因数为多少？(答案保留两位有效数字)ϕ图D-2中，已知R1＝20Ω，R2＝80Ω，R3＝28Ω，U＝220V。

求 R1、R2 、R3 上消耗的有功功率为多少？在图D-3中， ＝120V， ＝30Ω， ＝10Ω， ＝20Ω， ＝15Ω。

求总电流 ，各电流 ， I2 ，I3 ，I4及 R 等值电阻 。

有一用户，用一个1000W电开水壶每天使用2h，三只100W的白炽灯泡每天使用4h。

问30天的总用电量W是多少?有一用户，用一个1000W电开水壶每天使用2h，3只100W的白炽灯泡每天使用4h。

问30天的总用电量W是多少？供电所在一次营业普查过程中发现，某低压动力用户超过合同约定私自增加用电设备3kW ，问应交违约使用电费多少元？某用户有2盏60Ｗ灯泡，每天使用3h ，一台电视机功率为60W ，平均每天收看2h ，冰箱一台平均每天耗电1.1kWh 。

《电工与电子基础》直流部分复习题一、直流电路复习知识点1、电路的组成2、实际电源与理想电源的区别3、电位的概念电压的概念电位与电压（电压降或电位差）的关系电压与电动势的关系4、电压、电流的参考方向的概念关联参考方向与非关联参考方向5、电功率指某元件的电功率P＞0表明该元件是消耗功率P＜0表明该元件是发出功率6、部分电路欧姆定律有源电路欧姆定律全电路欧姆定律7、电路的三种工作状态8、基尔霍夫电流、电流定律9、电阻的串、并联，电阻Y—Δ的等效变换10、电压源、电流源的等效变换11、支路电流法，叠加定理二、练习题（一）填空题1、如题2图电路所示，图（a）的U ab= V，图（b）的E= 。

2、在题4图所示电路中，U ab= V。

3、在题5图电路中，当开关S闭合时U a= V，U c= V，U ab= V；当开关S打开时，U a= V，U c= V，U ab= V。

4、已知题6图中电源E=10V，此电源在电路中吸收功率为30W，则流过此电源的电流I= A，电流实际方向由指向。

5、如题7电路中，已知I=8mA，U1=4V，U2=－2V，U3=－6V，由此可判断方框内元件是发出能量还是吸收能量。

元件1：，元件2：，元件3：。

6、在题8图所示电路中，I4= ，I5= ，E= 。

7、题9图所示电路为一含源支路，I1= ，I2= 。

8、题10图所示电路中，开关S打开，则U ab= 。

9、在题11图所示电路中，U1= ，U2= 。

10、一个量程为200mV，内阻为1KΩ的电压表，则应与该电压表一个阻值为R V= 的电阻。

11、在题14图电路中，开关S打开时R ab= ，开关S闭合时R ab= 。

12、在题15图所示电路中，已知I=9A，I1=3A，R1=4Ω，R3=6Ω，可知支路电阻R2= Ω，总电阻R= Ω。

13、在题1-16图（a）、（b）、（c）电路中，a b间等效电阻为：（a）Rab= Ω；（b）Rab= Ω；（c）Rab= Ω。

高压电工复习题第一部分必知必会试题1.判断题（1）《四川省安全生产条例》规定，特种作业人员应当按照国家和省的有关规定，由特种作业人员培训机构进行与本工种相适应的专门的安全技术理论和实际操作培训，并经安全生产监督管理部门组织考核合格，取得特种作业操作资格证书后，持证上岗。

（√）（2）发现有人触电时，应当先打120请医生，等医生到达后立即开始人工急救（×）（3）停电操作应当先断开断路器，后断开负荷侧隔离开关，最后断开电源侧隔离开关（√）（4）金属屏护装置必须有良好的接零或接地（√）（5）特种作业人员进行作业前禁止喝含有酒精的饮料（√）2.单选题（1）我国标准规定工频安全电压有效值的限值为（B）V A.220 B.50 C .36 D.6（2）电工作业人员必须年满（D）岁。

A.15 B.16 C.17 D.18（3）一般居民住宅、办公场所，若以防止触电为主要目的时，应选用漏电动作电流为（C）mA的漏电保护开关。

A.6B.15C.30D.50（4）电气工作人员连续中断电气工作（A）以上者，必须重新学习有关规程，经考试合格后方能恢复工作。

A.三个月B.半年C.一年D.两年（5）装设接地线的顺序为（B ）A. 先导体端后接地端B.先接地端后导体端C.可以同时进行D.装设顺序和安全无关第二部分应知应会试题一、综合部分试题（一）安全生产法律法规1.判断题（1）《安全生产法》第二十三条规定：特种作业人员必须按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书，方可上岗作业。

（√）（2）《四川省安全生产条例》第二十一条规定：特种作业人员应当按照国家和省的有关规定，有特种作业人员培训机构进行与本工种相适应的、专门的安全技术理论和实际操作培训，并经安全生产监督管理部门组织考核合格，取得特种作业操作资格证书后，持证上岗。

（√）（3）特种作业人员经过“三级安全教育”培训取得特种作业操作资格证书可上岗。

欧姆定律复习题A组一、单选题：1、关于公式R=U/I，下面说法正确的是：（）A、加在导体两端的电压越大，电阻就越大B、通过导体的电流强度越大，电阻就越小C、导体的电阻，在数值上等于导体两端的电压与通过该导体电流强度之比D、导体的电阻与导体两端的电压成正比，与通过导体的电流强度成反比2、下面说法中，正确的是：（）A、电路中几个导体的电流强度相等，这几个导体一定是串联的B、电路中几个导体两端的电压相等，这几个导体一定是并联的C、串联电路的总电阻，一定大于电路中的任一个电阻D、并联电路的总电阻，一定大于电路中的任一个电阻3、两个阻值相等的电阻，串联后的总电阻为60欧姆，若将它们并联后接在6伏特的电源两端，则通过干路的电流强度是：（）A、4安培B、0.8安培C、800 毫安D、400毫安4、两个阻值相等的电阻，并联后的总电阻是10欧姆，则它们串联后的总电阻是：（）A、5ΩB、10ΩC、D、40Ω6、某导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，则该导体的电阻和通过它的电流是：（）A、5Ω，1.2AB、5Ω，2AC、7.5Ω，0.8AD、12.5Ω，0.8A7、若在电压不变的电源上．接入一个4Ω的电阻时，通过电路的电流是3A，当再在这个电路上串接入一个电阻R时，通过电路的电流是1A，则电阻R的阻值为：（）A、12ΩB、30ΩC、80ΩD、40Ω8、如图8一7所示，电源电压为9V，定值电阻R＝5Ω，滑动变阻器匕的最大值为4Ω那么当滑动片P由变阻器的a端滑向b端时，电压表的示数是（）A、由0逐渐增大到9VB、由0逐渐增大到5VC、由0逐渐增大到4VD、由4V逐渐减小到09、在图8一8的电路中，闭合电键后，灯都正常发光，伏特表和安培表均有示数，在某一时刻突然两灯熄灭，且伏特表的示数变大，安培表的示数为0，此时电路中可能出现的故障是：（）A、安培表烧坏B、灯L1断路C、灯L2断胳D、灯L2短路10、在图8一9所示的电路中若电源电压为14伏，当电键S闭合时电流表的示数为0.5A，电压表的示数为4V，则R2的电阻值是：（）A、0.28ΩB、C、8ΩD、4Ω二、多选题1、在如下图所示的电路中，每个电阻阻值都是10欧姆。
