物理专题《欧姆定律》综合检测试卷附答案

欧姆定律专项检测试题及答案一、选择题1．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．2．如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（）A. 闭合开关前，滑片P应移动到B端B. 闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了C. 滑片P向A端移动时，小灯泡额定功率变大，亮度变亮D. 当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率【答案】 C【解析】【解答】A、由图，为保护电路，开关闭合前，滑片应滑到最大值B端，故A正确；B、小灯泡灯丝断了，闭合开关后，小灯泡不能发光，故B正确；C、滑片P向A端移动时，灯泡电压大于额定电压，实际功率大于其额定功率，但额定功率不会变，故C错误；D、当电压表示数为3.8V时，读出电流表的示数，利用P=UI可计算其额定功率的大小，故D正确．故选C．【分析】（1）为保护电路，开关闭合前，滑片应滑到最大值处；（2）小灯泡灯丝断了小灯泡不能发光；（3）额定功率是指用电器在额定电压下的功率，一个用电器的额定功率只有一个，实际功率可以有多个；（4）在额定电压下，可以运用公式P=UI计算其额定功率的大小．3．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；4．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S 掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A. 3.0VB. 2.5VC. 2.0VD. 1.5V【答案】 B【解析】【解答】解：由图S接b时，R2与R串联，由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，即有U′=I′R2=×15Ω…①，同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，则有：2V=IR1=×10Ω…②，①÷②可得：=，所以U′=3V×，因为＜1，所以U′＜3V；R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知：R2与R2串联时比R1与R 串联时分压多，即S接b时电压表示数大于2V；综上可知：2V＜U′＜3V，故B正确，ACD错误．故选B．【分析】由欧姆定律可得出开关置于两位置时的电压表示数表达式，通过分析可得出电压的可能值5．通过初中物理的学习，同学们知道了一些物理学家以及他们的研究成果，以下叙述错误的是（）A. 牛顿第一定律是牛顿直接从自己做的实验中得出的结论B. 欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确的结论C. 焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”D. 奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象【答案】A【解析】【解答】解：A、“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态”牛顿第一定律．由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证．故A错误；B、欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得出的．故B正确；C、焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故C正确；D、奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．故D正确．故选A．【分析】（1）牛顿第一定律是在实验的基础上经过科学的论证而得出的．不能用实验直接验证，但经受了实践的检验，是大家公认的力学基本定律之一．（2）欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究；（3）焦耳得出了焦耳定律．（4）奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象．6．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（）A. 电流表的最大示数为0.6AB. 滑动变阻器消耗的最小功率为0WC. 电压表的最小示数为1VD. 电阻R0消耗的最大功率为1.8W【答案】 C【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，∴P不能滑到左端，∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；当电压表的示数为3V，即：U R=3V时：①电流最大（电流表的示数最大），I大==0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．故答案为：C．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．7．如图所示，电源电压恒定。

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、计算题1．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。

已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。

湿敏电阻R的阻值随湿度R H变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。

则在电路安全工作的前提下，请计算出：（1）当电流表的示数为120mA时，R接入电路中的阻值是多少？（2）当电压表示数为9V时，环境湿度为多少？（3）装置能监测湿度的范围是多少？2．如图甲是韵霏和源昊同学共同设计的测物体体积的装置原理示意图。

电路中，电源电压恒为24V，定值电阻R1为30Ω，电阻R2为力敏电阻、允许通过的最大电流为0.5A、其电阻大小与托盘所压力大小的关系图如图乙所示，电压表的量程为0~15V，电流表的量程为0~0.6A。

已知托盘及上方所放置的圆柱形容器总重为2N，容器底面积为100cm2，容器足够高且装有体积为1000cm3的水。

（g=10N/kg）求：（1）容器中只有水时，求水对容器底部的压强为多少Pa？（2）容器中只有水时，求电流表的示数为多少A？（3）若用细线拴住物体浸没在水中，且物体不触碰到容器壁和底部，求在电路安全范围内所放物体的体积范围为多少？3．如图所示的电路，电源电压为12V且保持不变，电阻R1＝60Ω。

求：（1）当S1闭合、S2断开时，电流表A的示数如图乙所示，则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？4．小峰在综合实践活动课上设计了一个电子身高测量仪，如图所示，电源电压U＝6V，电压表的示数与身高的关系如下表所示；（1）某次测量中，滑动变阻器接入电路的阻值为20Ω，电流表示数为0.12A，求：定值电阻R0的阻值是多少；（2）若被测同学的身高是180cm，求此时电流表的示数是多少；（3）该身高测量仪的刻度是否均匀？请在虚线框中画出你改进后的电路图。

中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图所示电路，电源电压保持不变，电阻R1=5Ω，当开关S闭合，S1、S2都断开时，电流表示数为0.2A，电压表示数为3V；若开关S、S1、S2都闭合时，电流表示数为0.9A。

求：(1)电阻R2的阻值为多少？(2)电源电压为多少？(3) R3的阻值为多少？2．在图示的电路中，电源电压保持不变，电阻R2的阻值为5欧，电流表A1示数为0.2安，电流表A的示数为0.6安。

求：（1）通过电阻R2的电流I2（2）电阻R1的阻值R13．如图所示的电路中，电源两端电压U=5V保持不变，电阻R1=2Ω，当开关S闭合时，电压表示数为2V。

求：（1）电流表的示数I；（2）电阻R2两端的电压U2；（3）电阻R2的阻值。

4．如图，图甲是小灯泡L和电阻R的I-U图像，将小灯泡L和电阻R接入乙图所示电路中。

已知灯泡正常发光时通过它的电流为0.5A。

（1）求定值电阻R的大小；（2）只闭合开关S1时，灯泡恰能正常发光。

当再闭合开关S2时，求电流表示数。

5．如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I—U图像，电源电压保持不变。

当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。

求：（1）R3的电阻；（2）滑动变阻器R2的最大阻值；（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

6．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L 标有“6V 3W”字样，将滑动变阻器R 的滑片P 置于最右端，闭合开关，电压表和电流表示数分别为5V 和0.4A；移动滑片P 至某一位置，电压表和电流表示数分别为2V和0.5A．求：(1)灯泡L 正常发光时的电阻是多少；(2)滑动变阻器R 的总电阻是多少；(3)电源的电压为多少；(4)滑动变阻器R 的滑片P 在最右端时，灯泡L 的实际功率为多少．7．如图所示，电源电压为12V恒定不变，电阻1R的阻值为5Ω，闭合开关S。

人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

2024年中考物理复习真题训练—欧姆定律（含答案解析）一、选择题1.（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值R1＞R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

则（）A．U1＞U2B．U1＜U2C．I1＜I2D．I1=I2【答案】C【详解】AB．如图所示，电阻R1、R2并联，根据并联电路电压特点，闭合开关，各支路两端的电压相等，即U1=U2，故AB不符合题意；CD．在并联电路中，每条支路两端的电压相等，因为R1＞R2，根据I=U/R可得，通过电阻R1的电流较小，即I1＜I2，故C符合题意，D不符合题意。

故选C。

2．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大【答案】C【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，故BD错误；AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C 正确，A错误。

故选C。

3.（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。

先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．【答案】C【详解】A．当S闭合时，电阻R1和电阻R2串联，根据欧姆定律得到此时电流表示数I=UR1+R2再闭合S1后，R2被短路，只有R1接入电路，此时电流表示数I′=U/RS1断开前后电流表示数不相等，发生了变化，故A不符合题意；B．当S闭合时，只有电阻R2的简单电路，电流表的示数为零，再闭合S1后，两个电阻并联，电流表测量通过电阻R1支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；C．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，由并联电路的特点可知，通过R1的电流不变，此时电流表仍然测量通过电阻R1的电流，电流表的示数不变，故C符合题意；D．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符合题意。

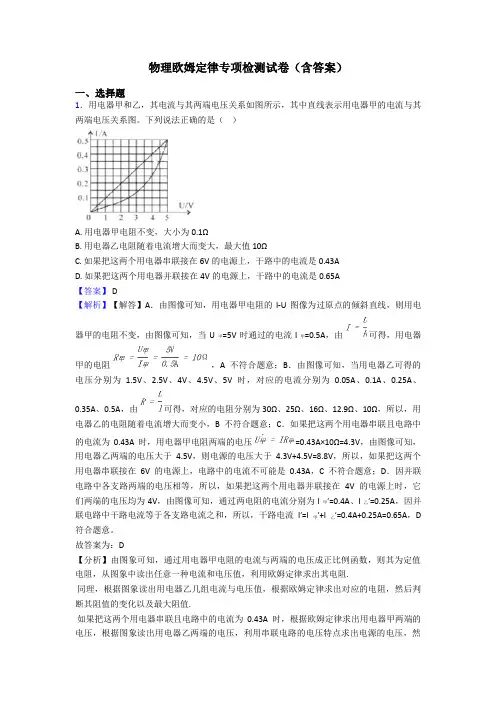

物理欧姆定律专项检测试卷（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

2024年中考物理复习专题——欧姆定律的综合计算1．如图所示电路中，电源电压恒为6V，R1的阻值为20Ω．闭合开关后，电流表的示数是0.5A．求：（1）通过R1的电流；（2）电阻R2的阻值．2．某电熨斗在220V电压下工作时，其电热丝的电阻为200Ω。

那么，此时通过该熨斗电热丝的电流是多大？3．在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V1的示数是6V，电压表V2的示数如图乙所示。

求：（1）此时灯泡L2灯丝电阻R2；（2）电源电压U；（3）灯泡L1两端的电压U1。

4．如图所示的电路中，110ΩR=，220ΩR=，闭合开关后，电流表的示数为0.2A。

求：（1）电源电压是多少？（2）电路中的总电流是多少？5．如图甲所示，电路两端电压U保持12V不变，两个电阻的U-I图像如图乙所示，当开关S闭合后，电流表的示数为多大？6．如图所示的电路中，电源电压保持不变，电阻R 2=20Ω，闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：(1)电源电压(2)电阻R 1中的电流(3)电阻R 1的阻值7．在如图所示的电路中，当1S 闭合，S 2、S 3断开时，电压表的示数为5V ，当1S 、S 3断开，S 2闭合时，改变电压表“+”、“ -”接线柱的接法，电压表的示数为3V 。

求：(1)电源电压；(2)当1S 、S 3闭合，S 2断开时，电压表的示数。

8．如图所示，电源两端电压U 为9V 并保持不变，闭合开关S 后，电流表A 的示数I 为1.2A ，电流表A 1的示数I 1为0.9A 。

求：(1)通过电阻R 2的电流I 2；(2)电阻R 2两端的电压U 与通过R 2的电流I 2的比值。

9．经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪。

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版（含答案）一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4 A，求电阻R2 的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B的电阻分别为为多少Ω ？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

R的电流。

（1）求通过电阻1R的阻值。

（2）求电阻2（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S 接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

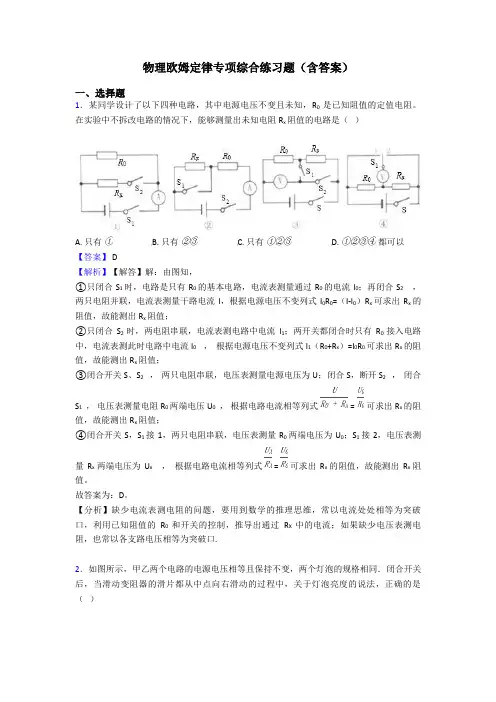

物理欧姆定律专项综合练习题（含答案）一、选择题1．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

在实验中不拆改电路的情况下，能够测量出未知电阻R x阻值的电路是（）A. 只有B. 只有C. 只有D. 都可以【答案】 D【解析】【解答】解：由图知，①只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0=（I-I0）R x可求出R x的阻值，故能测出R x阻值；②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+R x）=I0R0可求出R x的阻值，故能测出R x阻值；③闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值；④闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表测量R x两端电压为U x，根据电路电流相等列式 = 可求出R x的阻值，故能测出R x阻值。

故答案为：D。

【分析】缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口，利用已知阻值的R0和开关的控制，推导出通过R X中的电流；如果缺少电压表测电阻，也常以各支路电压相等为突破口.2．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗C. L1始终比L2亮D. L1始终比L2暗【答案】D【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．故选D．【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．3．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

物理欧姆定律专项综合练习题（含答案）一、选择题1．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2 W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V【答案】 C【解析】【解答】当滑动变阻器接入电路的电阻为0时，电路电流最大，电阻R1的电功率最大为0.8W，P=U2 /R1即U2/ R1=0.8W①当滑动变阻器接入电路的电阻最大0时，电路电流最小，电阻R1的电功率最小为0.2W，P′=（U-U P）2 /R1即（U-4V）2/ R1=0.2W②①②构成方程组解得U=8V，所以A，B，D错误，C正确．故选C．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。

（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。

体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。

在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。

已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。

当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。

求： (1)电阻R 2的阻值。

(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。

4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。

第17章欧姆定律1、下列关于电流跟电压、电阻的关系说法正确的是( )A．电流一定与电压成正比 B．电流一定与电阻成反比C．电压一定时，电流跟电阻成反比 D．电阻一定时，电压跟电流成反比2、如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大3、如图所示，电源电压保持不变。

当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。

则电阻R1与R2的比值为( )A．1︰3 B．3︰l C．2︰3 D．3︰24、如图所示电路中，把一根粗细均匀的电阻丝变成圆环，A、B、C、D是环上四等分点，当闭合开关S后，滑片由B经C滑至D的过程中，电流表示数将:（）A．由小变大 B．先变大后变小 C．由大变小 D．先变小后变大5、三个电阻并联后的总电阻值:（）A．一定比其中任何一个电阻值都大 B．一定比其中任何一个电阻值都小C．一定等于各电阻的倒数之和; D．一定比其中最小的电阻值大，比其中最大的电阻值小6、如图所示，电源电压不变，电路中的电阻为R，电压表的读数为U，若要使电压表的读数变为U，则下列方法可取的是:（）A．在AC间串联一个阻值为3R的电阻 B．在CD间串联一个阻值为3R的电阻C．在CD间并联一个阻值为3R的电阻 D．在DB间串联一个阻值为的电阻7、如图所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求:（）A．保持R′滑片位置不变B．保持R两端电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中电流不变8、有一个阻值Rx已看不清的电阻器，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只，已知阻值的电阻R一只、电池组一个、开关两个、导线若干条，连接成图8-83所示的四个电路，其中不能测出阻值Rx的是:（）9、如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0－3 V，0－15 V)．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 ( )A．1：5 B．5：1 C．1：4 D．4：110、如图所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是 ( ) A．△U1＝0V，△U2＝2V，△U3＝1 V B．△U1＝0V，△U2＝2V，△U3＝2VC．△U1＝0.5 V，△U2＝1 V，△U3＝1.5 V D．△U1＝0.2 V，△U2＝1 V，△U3＝0.8V11、有两个阻值相同的电阻，它们串联时的总电阻是并联时总电阻的________倍．12、如图所示电路，电阻R1= 6欧，开关断开时，电压表示数为9伏，此时电流表的示数为开关闭合时的3/4，则电阻R2= ________欧，电源电压U = ________伏．13、两电阻串联时总电阻是36欧，并联时总电阻是8欧，这两个电阻分别是________和________．14、如图所示，电路中的电源电压不变，电阻R = 10欧，闭合开关S后，电流表的读数为I，当将一个阻值为________欧的电阻与电阻R________联时，电流表的读数为2I．15、电阻R1= 10欧，R2= 20欧，串联后接在电压为9伏的电源上，通过R1的电流强度是________安；并联后再接到上述电源上，这时通过R2的电流强度是________安，通过电源的电流强度是________安．16、如图是关于电阻A、B的I－U图像．由图可知，电阻值较大的电阻是_______Ω．若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是_______A，此时电路总电阻值是_______Ω．17、利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R x 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与R 的关系图像，如图乙所示．由图像可以得出的结论是_______；此次实验中，电压表的示数始终保持_______V 不变．18、如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5 A ，则R 1的电阻值为_______Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V ，则R 2的电阻值为_______Ω；如果电路中只闭合S 3，电压表示数是_______V ．19、如图所示，两电阻接入电路，在图中○内填上电压表或电流表．20、如图所示，R 1 = 15欧，电压表示数为6伏，电流表示数为0.2安．已知图中矩形框内的电阻只能是下面四个电阻中的两个的连接，这四个电阻是：R 2 = 10欧，R 3 = 20欧，R 4 = 40欧，R 5 = 120欧，问矩形框内是哪两个电阻？怎样连接？作图表示．21、图甲是测量定值电阻R 的实物连接图(缺一根导线)。

欧姆定律综合测试（含答案）经典一、欧姆定律选择题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分包为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】【解答】由图甲知L和R并联，L和R两端的电压相等；由电路的总功率为4.8W 和图乙分析判断L和R两端的电压为6V、通过灯泡的电流为0.5A，此时L正常发光，所以此时灯泡L的为6V，灯泡的电阻R L= =12Ω,灯泡的功率PL=U L I L=6V×0.5A=3W，A、B、C不符合题意，D符合题意。

故答案为：D。

【分析】先根据图甲判断电路的连接方式，再根据图乙提供的信息和电路的总功率分析判断电路两端的电压及通过灯泡的电流，根据I= 的变形式R= 求出灯泡的电阻，根据P=UI 求出灯泡的功率。

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

（物理）初中物理欧姆定律专项综合练习卷（含答案解析）一、选择题1．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．2．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A. 电压表V的示数变小，电流表A1的示数变大B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小D. 电压表V的示数与电流表A1和A2的示数差的比值不变【答案】 C【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意；C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意；D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意。

故答案为：B。

【分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。

3．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】U ，此时电路中的电流大小为AB．当灯泡的电压最大时，即L 2.5VL L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1．如图电路中，R1＝30Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。

求：（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？（3）干路电流是多少？2．如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值．3．在如图所示的电路中，电源两端的电压保持不变，R1和R2为两个定值电阻，其中电阻R2＝20Ω。

当开关S1闭合、S2断开时，电流表示数为0.3A；当开关S1、S2均闭合时，电流表示数变为0.9A。

求：（1）当开关S1、S2均闭合时通过R2的电流I2；（2）电阻R1的阻值。

4．图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图。

电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0为2Ω，电压表量程为0～3V，使用该装置测定风力，则：（1）求无风时电压表的示数；（2）求能够测量的最大风力；（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式。

5．在图（a）所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为15欧，滑动变阻器R2上标有“50Ω 2A”字样．闭合电键S后，移动滑动变阻器的滑片P，求：①当电流表示数为1A时，电阻R1两端的电压U1；①电流表A最大示数I；①当电压表V的示数如图（b）所示时，滑动变阻器连入电路中的电阻R2．6．甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。

如图甲是一款甲醛检测仪的工作原理图。

电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染浓度的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。
