欧姆定律测试题

第十七章欧姆定律检测卷（参考时间：45分钟总分：100分）一、选择题（每题3分，共30分）1. 如图所示，能正确表示通过某定值电阻的电流与它两端的电压之间关系的图象是（）A. B. C. D.2. 根据欧姆定律可以导出R=UI 。

下列对导体电阻的理解，正确的是（）A. 导体通电时有电阻，不通电时没有电阻B. 导体中通过的电流越大，其电阻越小C. 导体的电阻由其两端的电压和通过的电流来决定D. 导体的电阻与导体的材料、长度和横截面积等因素有关3. 如图所示，电源电压为3V且保持不变，闭合开关S，电压表的示数为2V。

下列说法正确的是（）第3题图A. 闭合开关S，灯泡L1两端的电压为1VB. 若开关S断开，则电压表的示数为零C. 闭合开关S，灯泡L1、L2组成并联电路D. 灯泡L1、L2的阻值之比为2:14. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）第4题图A. 电流表A的示数不变，电压表V的示数不变B. 电流表A的示数不变，电压表V的示数变大C. 电流表A的示数变小，电压表V的示数变大D. 电流表A的示数变小，电压表V的示数不变5. 如图所示，电阻R1=10Ω，R2=5Ω，当开关S闭合时，电流表A1和A2的示数之比为（）第5题图A. 1:2B. 2:1C. 2:3D. 3:26. 在如图所示的电路中，电源电压为6V且保持不变，电阻R1为10Ω，电阻R2为20Ω，下列对电路的分析正确的是（）第6题图A. 当开关S断开时，电压表的示数为零B. 当开关S闭合时，电压表的示数为4VC. 当开关S闭合时，通过电阻R1与R2的电流之比为1:2D. 当开关S闭合时，电阻R1两端的电压与电阻R2两端的电压之比为1:27. 电阻甲和乙的I−U图象如图所示，下列说法正确的是（）第7题图A. 电阻乙为定值电阻=0.2ΩB. 从图中可以看出电阻甲的阻值R甲C. 将电阻甲和乙串联，电路中的电流为0.5A时，电路总电阻为10ΩD. 将电阻甲和乙并联，电源电压为2.5V时，电路总电阻为5Ω8. 小虹设计的一种“身高测量仪”如图所示，其中滑片P将电阻丝分成上、下两部分，身高数据可通过电压表的示数来反映。

欧姆定律测试题及答案介绍：欧姆定律是电学中的重要定律之一，描述了电流、电压和电阻之间的关系。

本文将提供一些关于欧姆定律的测试题及答案，以帮助读者更好地理解和应用欧姆定律。

测试题1：1. 若一个电阻为10欧姆，通过该电阻的电流为5安，求该电路的电压是多少？答案：根据欧姆定律，电压等于电流乘以电阻，所以电压等于5安乘以10欧姆，即50伏特。

2. 当电压为20伏特，电阻为8欧姆时，通过电路的电流是多少？答案：根据欧姆定律，电流等于电压除以电阻，所以电流等于20伏特除以8欧姆，即2.5安。

测试题2：1. 一个电路中有一个电阻为12欧姆的电阻器和一个电压为24伏特的电源，求通过电路的电流是多少？答案：根据欧姆定律，电流等于电压除以电阻，所以电流等于24伏特除以12欧姆，即2安。

2. 若一个电路中两个电阻分别为5欧姆和10欧姆，通过电路的电流为3安，求该电路的电压是多少？答案：根据欧姆定律，电压等于电流乘以电阻，所以电压等于3安乘以(5欧姆+10欧姆)，即45伏特。

测试题3：1. 如果一个电路的电压为30伏特，电流为2安，求该电路中的电阻是多少？答案：根据欧姆定律，电阻等于电压除以电流，所以电阻等于30伏特除以2安，即15欧姆。

2. 若一个电路的电压为12伏特，通过电路的电流为6安，求该电路中的电阻是多少？答案：根据欧姆定律，电阻等于电压除以电流，所以电阻等于12伏特除以6安，即2欧姆。

总结：通过以上测试题，我们可以看到欧姆定律在解决一些基本电路问题中的应用。

欧姆定律告诉我们，电流、电压和电阻之间存在着简单的线性关系，通过合适的公式可以互相计算。

掌握和理解欧姆定律对于学习和应用电学知识是非常重要的。

希望通过这些测试题及答案的演示能够帮助读者更好地理解欧姆定律的概念和运用。

AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。

（物理）物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮2、如图所示电路中，电源电压为6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，请判断：产生这一现象的故障原因是（）A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路3、如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻Rx的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）A．（1）（3）B．（2）（3）C．（2）（4）D．（1）（4）4、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。

小林出于好奇设计了一种酒精气体浓度测试电路。

图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图8甲所示。

小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。

若电源两端的电压不变，则闭合开关S后，图8甲中能够实现上述功能的电路是5、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻的阻值"的这两个实验，下列说法不正确的是【】A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差6、将光敏电阻R、定值电阻R、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大7、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A8、如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V的示数1示数与电流表A示数的乘积C．电压表V2示数与电流表A示数的比值D．电压表V19、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大10、图7是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。

七、欧姆定律测试题一、选择题：1、一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中错误的是( ) A ．R 由铜线的长度、横截面积和温度决定 B ．R 的大小与U 有关 C ．铜线的电阻对电流通过有阻碍作用 D ．R 的大小与I 无关2、学校照明电路的总电阻与用电器使用情况的关系是：( )A 、全校用电器同时使用时总电阻最小;B 、全校用电器都不使用时总电阻最小;C 、全校用电器同时使用时总电阻最大;D 、使用的用电器越少总电阻越小。

3、有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为( )A ．0.5欧姆B ．5欧姆C ．0.05欧姆D ．20欧姆4、导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电流强度是( )A ． 1.2安培B ．2安培C ．1.8安培 D. 0.8安培5、如图45所示的电路，U=24伏特，电流表的示数为1.2安培，电压表的示数为12伏特，则R1的电阻值为 ( )A ．8欧姆B ．6欧姆C ．5欧姆D ．10欧姆6、从欧姆定律可以导出公式R=IU，此式说明( ) A ．当电压增大2倍时，电阻R 增大2倍B ．当电流强度增大2倍时，电阻R 减小2倍C ．电阻是导体本身的性质，当电压为零时，电阻阻值不变D ．当电压为零时，电阻R 也为零7、图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中( ) A ．电流表和电压表的示数都变小 B ．电流表和电压表的示数都变大C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变小，电压表的示数变大05学年灵山一中物理试题 班别_______________ 学号__________ 姓名____________________8、“电路中发生短路”，这里短路是指 ( )A ．很短的电路；B ．电流没经过用电器而直接构成回路；C ．开关闭合，用电器工作；D ．电路不通，没有电流。

欧姆定律测试题(附答案)第十七章欧姆定律测试卷一、选择题（每题4分，共40分）1.关于导体中的电流与导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A。

导体中的电流与导体两端的电压成正比B。

导体中的电流与导体的电阻成反比C。

在电压一定时，导体中的电流与这段导体的电阻成反比D。

导体的电阻与导体中的电流成反比，与导体两端的电压成正比2.如图所示的电路中，R1 < R2，闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2.下列判断中正确的是（）A。

I1 = I2B。

I1.I2C。

U1 = U2D。

U1.U23.如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是（）A。

18ΩB。

24ΩC。

6ΩD。

3Ω4.如图所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是（）A。

通过甲的电流大于通过乙的电流B。

通过甲的电流小于通过乙的电流C。

甲、乙并联的总电阻随它们两端电压的升高而减小D。

甲、乙并联的总电阻随它们两端电压的升高而增大5.如图所示是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。

下列说法正确的是（）A。

电路中R和R是并联的B。

油量表是由电流表改装而成的C。

油位越高，通过R的电流越大D。

油位越低，R两端的电压越小6.通过定值电阻甲、乙的电流与其两端电压的关系图像如图5所示。

现将甲和乙并联后接在电压为3V的电源两端。

下列分析正确的是（）A。

R甲：R乙 = 2：1B。

U甲：U乙 = 2：1C。

I甲：I乙 = 2：1D。

I乙：I甲 = 2：17.如图电路中（R阻值已知，表示电阻箱），不能测出Rx阻值的是（）8.如图所示的电路，电源电压保持不变。

当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是（）A。

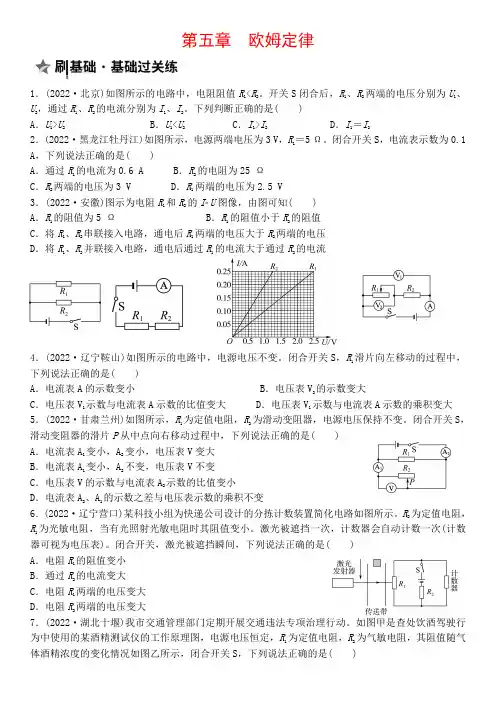

第五章欧姆定律1．(2022·北京)如图所示的电路中，电阻阻值R 1<R 2。

开关S 闭合后，R 1、R 2两端的电压分别为U 1、U 2，通过R 1、R 2的电流分别为I 1、I 2。

下列判断正确的是()A．U 1>U 2B．U 1<U 2C．I 1>I 2D．I 1＝I 22．(2022·黑龙江牡丹江)如图所示，电源两端电压为3V，R 1＝5Ω。

闭合开关S，电流表示数为0.1A，下列说法正确的是()A．通过R 1的电流为0.6A B．R 2的电阻为25ΩC．R 2两端的电压为3V D．R 1两端的电压为2.5V 3．(2022·安徽)图示为电阻R 1和R 2的I ­U 图像，由图可知()A．R 1的阻值为5ΩB．R 1的阻值小于R 2的阻值C．将R 1、R 2串联接入电路，通电后R 1两端的电压大于R 2两端的电压D．将R 1、R 2并联接入电路，通电后通过R 1的电流大于通过R 2的电流4．(2022·辽宁鞍山)如图所示的电路中，电源电压不变。

闭合开关S，R 1滑片向左移动的过程中，下列说法正确的是()A．电流表A 的示数变小B．电压表V 2的示数变大C．电压表V 1示数与电流表A 示数的比值变大D．电压表V 1示数与电流表A 示数的乘积变大5．(2022·甘肃兰州)如图所示，R 1为定值电阻，R 2为滑动变阻器，电源电压保持不变。

闭合开关S，滑动变阻器的滑片P 从中点向右移动过程中，下列说法正确的是()A．电流表A 1变小，A 2变小，电压表V 变大B．电流表A 1变小，A 2不变，电压表V 不变C．电压表V 的示数与电流表A 2示数的比值变小D．电流表A 2、A 1的示数之差与电压表示数的乘积不变6．(2022·辽宁营口)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。

R 2为定值电阻，R 1为光敏电阻，当有光照射光敏电阻时其阻值变小。

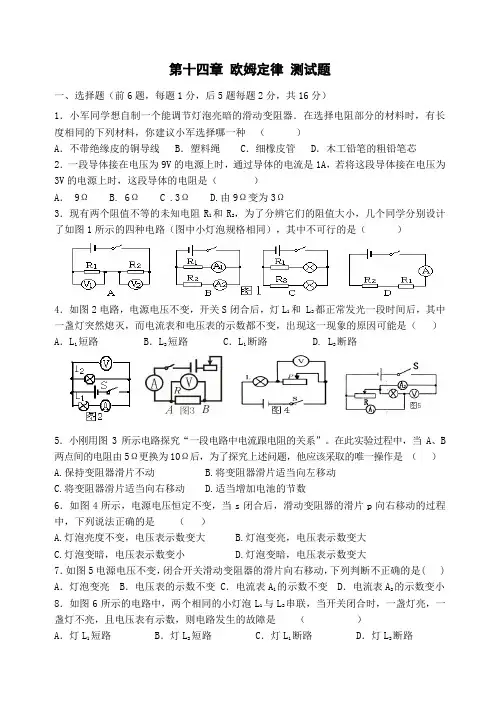

第十四章欧姆定律测试题一、选择题（前6题，每题1分，后5题每题2分，共16分）1．小军同学想自制一个能调节灯泡亮暗的滑动变阻器．在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种（）A．不带绝缘皮的铜导线 B．塑料绳 C．细橡皮管 D．木工铅笔的粗铅笔芯2．一段导体接在电压为9V的电源上时，通过导体的电流是1A，若将这段导体接在电压为3V的电源上时，这段导体的电阻是（）A． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω3．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是（）4．如图2电路，电源电压不变，开关S闭合后，灯L1和 L2都正常发光一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．L1短路 B．L2短路 C．L1断路 D. L2断路5．小刚用图3所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数6．如图4所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大7．如图5电源电压不变，闭合开关滑动变阻器的滑片向右移动，下列判断不正确的是( ) A．灯泡变亮 B．电压表的示数不变 C．电流表A1的示数不变 D．电流表A2的示数变小8．如图6所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路9．如图7所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）A.3Ω，15V B.6Ω，15V C.3Ω，12V D.6Ω，12V10．如图8所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S 接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3 C．3：4 D 5：211．如图9所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2= U1+ U3 I1= I2 B．U2= U1= U3 I1= I2 C．U1+ U2= U3 I1< I2 D．U2= U1+ U3 I1>I2二、填空题(每空1分，共24分)12．如图10所示，电源电压为6伏特，R1=R2=30欧姆，当开关K断开时，电流表的读数是_____安培；当开关K闭合时，电流表的读数是______安培。

人教版九年级物理第十七章《欧姆定律》检测题（含答案）[测试范围:第十七章时间:45分钟分值:100分]一、选择题(每题3分,共36分)1.如图所示,能正确描述导体电阻一定时,通过导体的电流与它两端电压关系的图象是()2.关于欧姆定律,下列说法中正确的是()A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比B.当导体两端的电压一定时,导体的电阻跟通过该导体的电流成反比C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比D.当电阻一定时,通过导体的电流跟它两端的电压成正比3.如图所示,电源两端的电压恒定。

闭合开关S1,小灯泡发光,再闭合开关S2,则()A.电压表示数不变B.电流表示数变小C.小灯泡变亮D.电路的总电阻变大4.如图所示的电路中,电源电压不变,R1为定值电阻,闭合开关S后,当滑动变阻器R2的滑片自左向右移动时,下列判断中正确的是()A.电流表的示数不变,电压表的示数不变B.电流表的示数变大,电压表的示数变小C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

由图中信息可知()A.A导体的电阻为10 ΩB.B导体的电阻为5 ΩC.A、B导体并联在电压为3 V的电源两端时,通过A导体的电流为0.6 AD.A、B导体串联在电压为3 V的电源两端时,通过B导体的电流为0.5 A6.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。

过了一会儿,两电表的示数都突然变大,则该电路中出现的故障可能是()A.灯L发生了断路B.灯L发生了短路C.电阻R出现断路D.电阻R出现短路7.如图甲所示为气敏电阻阻值随有害尾气浓度β变化的曲线,某物理小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯(电阻一定)。

闭合开关,当有害尾气浓度β增大时()A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小8.如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关S1、S2,测得U甲∶U乙=4∶3;若只断开开关S2,拆去电压表,并在甲、乙两处分别接入电流表,则此时I甲∶I乙是()A.1∶1B.4∶3C.3∶4D.16∶99.如图所示的电路中,电源电压保持不变,R1=20 Ω。

欧姆定律单元测试题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。

【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．甲图是小灯泡L和电阻R的I-U图象。

欧姆定律练习题一、选择题（每小题2分，共20分） 1.如图1所示的电路中，V 1和V 2是两个完全相同的 电压表，均有“0～3V ”和“0～15V ”两个量程，当开 关S 闭合时，两表均有正常的示数且指偏转的角度相 同，则R1 ：R2为： （ ） A. 1 ：4 B. 4 ：1C. 1 ：5D. 5 ：12、一位无线电爱好者，在修理收音机时需要一只约几欧的电阻，而他的工具盒里的电阻虽然很多，但都是几十欧或几百欧以上的大电阻。

那么，这位无线电爱好者 （ ）A ．只好去商场购买B ．可以取几只适当的大电阻并联代替 C.可以取几只适当的大电阻串联代替 D ．从大电阻上剪取一部分使用 3、图2所示的各个电路分别按到同一电源上，已知R l 二20欧，R 2＝30欧，R 3＝50欧，电路中电流表示数最大的是 （ ）AB图2CD图35、下面几种用电器正常工作时，电流最大的是（ ）A 、家用空调B 、普通照明日光灯C 、47cm 彩色电视机D 、液晶显示电子计算器6、两个相同的电阻串联起来的总电阻为12欧，则将它们并联起来的总电阻为（ ）A.3ΩB.1/3ΩC. 6ΩD.8Ω7、下面四对并联电阻，总电阻最小的是 （ ）A ．两个4ΩB ．一个4Ω，一个6ΩC ．一个1Ω，一个8ΩD ．一个2Ω，一个7Ω8．一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变大，可采用的方法是4、. 在图3中所示的电路中，电键闭合后，当滑动变阻器的滑片 P 向右滑动时 ( ) Ａ.伏特表的示数减小 Ｂ.伏特表示的示数增大 Ｃ.伏特表的示数不变Ｄ.无法判断R 1R 2SV 1。

V图1A ．减小导线两端的电压 B. 增大导线中的电流 C ．将导线拉长后连入电路 D. 将导线对折后连入电路 9、R=U/I 的物理意义是 ( )A 、加在导体两端的电压越大, 导体的电阻越大；B 、导体中的电流强度越大,体的电阻越小；C 、导体的电阻跟电压成正比, 跟电流强度成反比；D 、导体的电阻等于导体两端的电压与通过导体的电流强度之比值。

欧姆定律单元测试题(含答案)一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。

故答案为：C。

【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。

则下列选项正确的是（）A. 滑片P在最右端时.通过R1、R2的电流之比为5：8B. 滑片P在最右端时，R1、R2两端电压之比为3：1C. 滑动变阻器的最大阻值为40ΩD. 电源电压为10V【答案】 D【解析】【解答】闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.25A×（10Ω+R2）①；当滑片P移到中点时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.4A×（10Ω+ R2）②；解得：R2=30Ω，U总=10V，故C错误，D正确；滑片P在最右端时，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误；串联电路中，电压与电阻成正比，那么R1、R2两端电压之比：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。

故选D。

【分析】（1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压；（2）串联电路中各处电流都相等；（3）串联电路中，电压与电阻成正比。

2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．5．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．6．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.7．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .8．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

欧姆定律测试题一、选择题1. 欧姆定律表达式为？A. V=IRB. I=V/RC. R=VID. 以上皆是2. 以下哪个参数是电压与电流的比值？A. 电流B. 电阻C. 电压D. 电功率3. 一个电阻为10欧姆的电阻器，通过它的电流为2安培，求通过该电阻器的电压。

A. 20伏B. 30伏C. 40伏D. 50伏4. 如果电阻固定，电压和电流之间的关系是？A. 正比B. 反比C. 无关D. 指数关系5. 欧姆定律适用于哪种类型的电路？A. 直流电路B. 交流电路C. 无线电路D. 以上皆是二、填空题1. 欧姆定律是由德国物理学家________提出。

2. 电阻的单位是________，符号为Ω。

3. 电压、电流和电阻三者之间的关系可以用公式________表示。

4. 当电阻不变时，电压增加，电流也会随之________。

5. 在一个电路中，如果电流为5安培，电阻为5欧姆，那么电压应为________伏。

三、计算题1. 一个电阻器的电阻值为15欧姆，通过它的电流为3安培，请计算该电阻器上的电压。

2. 一个电路的电压为12伏，电阻为6欧姆，求通过该电阻的电流。

3. 如果一个电路的电流为4安培，电压为24伏，求该电路的电阻值。

四、简答题1. 请简述欧姆定律的基本内容。

2. 欧姆定律在电路分析中的应用有哪些？3. 为什么欧姆定律不适用于非线性元件？五、实验设计题设计一个实验来验证欧姆定律的正确性。

请列出实验目的、所需材料、实验步骤和预期结果。

实验目的：验证欧姆定律的正确性。

所需材料：- 电源（可调电压）- 电阻器（标有不同阻值）- 电流表- 电压表- 导线- 面包板或其他连接装置实验步骤：1. 连接电源、电阻器、电流表和电压表，形成一个简单的闭合电路。

2. 调整电源的电压，并记录下此时的电压值和通过电阻器的电流值。

3. 使用电压表测量电阻器两端的电压，并使用电流表测量通过电阻器的电流。

4. 改变电阻器的阻值，重复步骤2和3，并记录数据。

人教版物理九年级第17章《欧姆定律》测试试题（含答案）1 / 9第17章《欧姆定律》测试题一、单选题（每小题只有一个正确答案）1．从欧姆定律导出公式R =U I，下列说法中正确的是( ) A.导体的电阻和它两端的电压成正比 B.导体的电阻和它两端的电压成反比C.当导体两端电压为零时，它的电阻也为零D.以上说法均不对2．如图所示，R 为一铜丝，如果将此铜丝换成等长的但是稍细一些的铜丝，接入同一电路，则电流表的示数会( )A ．变大B ．不变C ．变小D ．无法判断3．如图所示电路，电源电压一定。

电阻R 1的阻值为R 2的2倍。

当开关S 1、S 2都闭合时，电流表A 1的示数为I 1， 电流表A 2的示数为5I 1。

当开关S 1、S 2都断开时，电流表A 1的示数为I 1′。

则I 1′与I 1之比为( )A ．6∶11 B．2∶7 C．1∶7 D．3∶74．如图是一种自动测定油箱内油面高度的装置，R 1是定值电阻，R 2是滑动变阻器，油量表是由电表改装而成．以下说法不正确．．．的是( )A ．油量表是由电流表改装而成B ．R 1在电路中无任何作用可省去C ．当油量上升时，油量表示数变大，电压表示数变小D ．改装后油量表零刻度线和原电流表零刻度线不重合5．如图所示的电路中，电源电压恒定不变，当S 闭合，滑动变阻器的滑片P 由左向右滑动时，下列分析正确的是 （ ）A．电流表的示数增大，电流表的示数不变，电压表的示数增大B．电流表的示数不变，电流表的示数减小，电压表的示数不变C．电流表的示数不变，电流表的示数增大，电压表的示数不变D．电流表的示数减小，电流表的示数不变，电压表的示数减小6．如图甲所示是水位监测装置的原理图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6 V，小灯泡标有“2 V 2 W”字样（不考虑温度对灯丝电阻的影响）。
