别克君威ANTI LOCK指示灯常亮

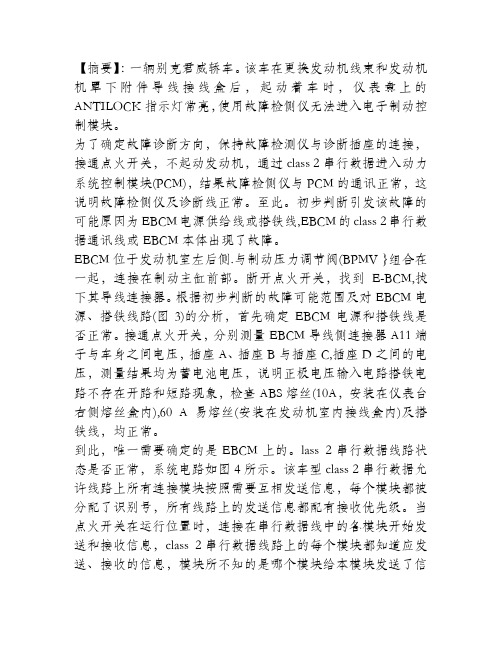

【摘要】：一辆别克君威轿车。
该车在更换发动机线束和发动机机罩下附件导线接线盒后，起动着车时，仪表盘上的ANTILOCK指示灯常亮，使用故障检侧仪无法进入电子制动控制模块。
为了确定故障诊断方向，保持故障检测仪与诊断插座的连接，接通点火开关，不起动发动机，通过class 2串行数据进入动力系统控制模块(PCM)，结果故障检侧仪与PCM的通讯正常，这说明故障检侧仪及诊断线正常。
至此。
初步判断引发该故障的可能原因为EBCM电源供给线或搭铁线,EBCM的class 2串行数据通讯线或EBCM本体出现了故障。
EBCM位于发动机室左后侧.与制动压力调节阀(BPMV }组合在一起，连接在制动主缸前部。
断开点火开关，找到E-BCM,拔下其导线连接器。
根据初步判断的故障可能范围及对EBCM电源、搭铁线路(图3)的分析，首先确定EBCM电源和搭铁线是否正常。
接通点火开关，分别测量EBCM导线侧连接器A11端子与车身之间电压，插座A、插座B与插座C,插座D之间的电压，测量结果均为蓄电池电压，说明正极电压输入电路搭铁电路不存在开路和短路现象，检查ABS熔丝(10A，安装在仪表台右侧熔丝盒内),60 A易熔丝(安装在发动机室内接线盒内)及搭铁线，均正常。
到此，唯一需要确定的是EBCM上的。
lass 2串行数据线路状态是否正常，系统电路如图4所示。
该车型class 2串行数据允许线路上所有连接模块按照需要互相发送信息，每个模块都被分配了识别号，所有线路上的发送信息都配有接收优先级。
当点火开关在运行位臵时，连接在串行数据线中的各模块开始发送和接收信息，class 2串行数据线路上的每个模块都知道应发送、接收的信息，模块所不知的是哪个模块给本模块发送了信息，只有在该模块接收到了所需的信息及发送信息模块的识别号以后.才被获取该信息，该信息一直被记忆到点火开关关闭为止。
由于故障检测仪能够进入PCM，通过对该车型串行数据线路的分析，断开点火开关，用万用表电阻档测量EBCM的端子B7与车辆诊断连接器DLC的端子2之间串行数据电路导线的状态.测量结果呈低阻值，说明通讯线路正常，该车故障点可以确定为EBCM本体损坏。
