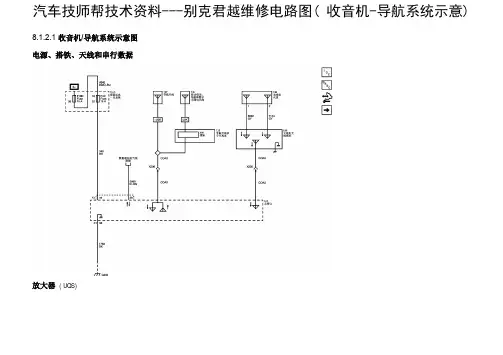

别克君威维修电路图线束布线

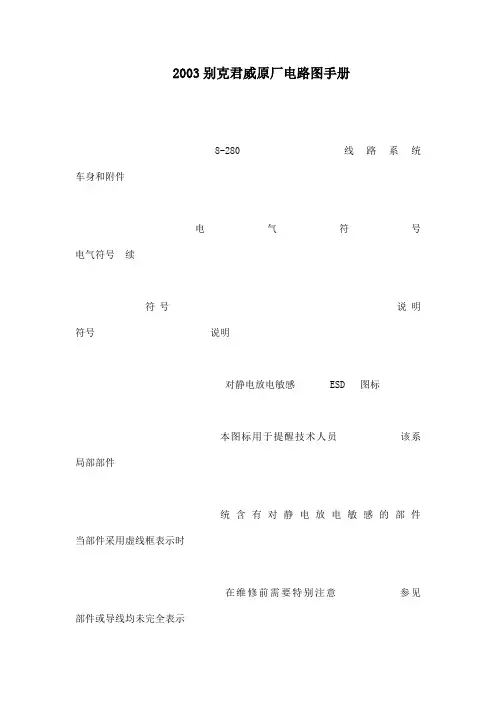

2003别克君威原厂电路图手册8-280 线路系统车身和附件电气符号电气符号续符号说明符号说明对静电放电敏感 ESD 图标本图标用于提醒技术人员该系局部部件统含有对静电放电敏感的部件当部件采用虚线框表示时在维修前需要特别注意参见部件或导线均未完全表示告诫和备注中的静电放电备注106629 106637附加充气式保护装置 SIR或附加保护系统 SRS 图标本图标用于提醒技术人员该系完整部件统含有附加充气式保护装置当部件采用实线框表示时SIR 附加保护装置系统所示部件或导线表示完整SRS 部件在维修前需要特别注意参见告诫和备注中的辅助充气保护装置维修106630 106641注意事项车载诊断 OBDII 图标本图标用于提醒技术人员保险丝该电路对 ODBII 排放控制电路的操作十分重要任一电路如果出现故障将导致故障指示灯MIL 启亮该电路就属于OBD II 电路106632 106643重要注意事项图标断路器本图标用于提醒技术人员还有其它附加系统维修的信息106633 106642电压指示器框示意图上的这些框格用于指示何可熔断连接时保险丝上有电压106644805008车身和附件线路系统 8-281电气符号续电气符号续符号说明符号说明部件上连接的连接器贯穿式密封圈106645 106650底盘接地带引出线的连接器106646 106651壳体接地带螺栓或螺钉连接孔的端子106647 106652直列线束连接器单丝灯泡106648 106653接头双丝灯泡106649 1066548-282 线路系统车身和附件电气符号续电气符号续符号说明符号说明发光二极管可变电阻器106655 106659电容器位置传感器106661106656输入输出电阻器蓄电池106657 106662输入输出开关可变蓄电池106663106660二级管电阻器106664106658车身和附件线路系统 8-283电气符号续电气符号续符号说明符号说明晶体天线106665 106670加热芯屏蔽106666 106671马达开关106667 106672电磁阀单极单掷继电器106673106668单极双掷继电器线圈1066741066698-284 线路系统车身和附件com3 客车区位所有接地直列连接器贯穿式密封圈和接头都给定了识别代码与其在车辆上的位置相对应下表介绍编码体系160960车辆分区表车辆分区表续调出图号码区位说明调出图号码区位说明100 - 199 发动机室全部在仪表板前 400 - 499 行李厢部从后车轮罩到车辆后部注释001-099 为发动机室附500 - 599 位于左前车门内加号仅在使用所有100-199 600 - 699 位于右前车门内时使用700 - 799 位于左后车门内200 - 299 位于仪表板区域内800 - 899 位于右后车门内300 - 399 乘客室从仪表板到后车900 - 999 位于行李厢盖或储物仓盖轮罩8-304 线路系统车身和附件车身和附件线路系统 8-3058-306 线路系统车身和附件车身和附件线路系统 8-3078-308 线路系统车身和附件车身和附件线路系统 8-3098-310 线路系统车身和附件车身和附件线路系统 8-3118-312 线路系统车身和附件车身和附件线路系统 8-3138-314 线路系统车身和附件车身和附件线路系统 8-3158-316 线路系统车身和附件车身和附件线路系统 8-3178-318 线路系统车身和附件车身和附件线路系统 8-3198-320 线路系统车身和附件车身和附件线路系统 8-3218-322 线路系统车身和附件车身和附件线路系统 8-3238-324 线路系统车身和附件车身和附件线路系统 8-3258-326 线路系统车身和附件车身和附件线路系统 8-3278-328 线路系统车身和附件车身和附件线路系统 8-3298-330 线路系统车身和附件车身和附件线路系统 8-3318-332 线路系统车身和附件车身和附件线路系统 8-3338-334 线路系统车身和附件车身和附件线路系统 8-3358-336 线路系统车身和附件车身和附件线路系统 8-3378-338 线路系统车身和附件com5 线束布线图车辆前部471408图标1 G101 6 雾灯连接器右侧2 转向灯连接器左侧 7 喇叭连接器3 C141 8 C1424 雾灯连接器左侧 9 转向灯连接器右侧5 环境空气温度表传感器连接器10 发动机罩下附件接线盒连接器 C3车身和附件线路系统 8-339线束布线图前大灯802002图标1 C141 图示为左侧 C142 右侧类似 4 近光灯2 转向辅助照明灯若配备 5 远光灯3 转向灯 6 前位灯8-340 线路系统车身和附件线束布线图车辆左前侧500368图标1 侧转向灯连接器–右侧2 前大灯线束车身和附件线路系统 8-341线束布线图车辆右前侧500367图标1 C141 直列连接器至前大灯总成 - 左侧2 侧转向灯连接器–左侧8-342 线路系统车身和附件线束布线图发动机室左前侧473214图标1 G111车身和附件线路系统 8-343线束布线图发动机冷却风扇散热器后部619210图标1 C105 直联发动机冷却风扇 4 动力系统控制模块 PCM 连接器2 散热器加注口 C2 蓝色3 动力系统控制模块 PCM 连接器C1 透明8-344 线路系统车身和附件线束布线图发动机室前部471548图标1 C105 冷却风扇跨接线 3 右发动机冷却液风扇马达2 C105 发动机线束 4 左发动机冷却液风扇马达车身和附件线路系统 8-345线束布线图发动机室右前侧805001图标1 蓄电池 3 仪表板线束2 发动机罩下 4 C206 断电连接器8-346 线路系统车身和附件线束布线图发动机室左侧支柱架上471409图标1 双级风口连接器2 C101车身和附件线路系统 8-347线束布线图左上发动机室隔板473203图标1 P1012 G2018-348 线路系统车身和附件线束布线图发动机室右前侧472442图标1 C120车身和附件线路系统 8-349线束布线图发动机右前上部619214图标1 点火控制模块 ICM 连接器 C2 4 加热氧传感器 HO2S2 C102 直联喷油器线束 5 点火控制模块 ICM 连接器 C13 加热氧传感器 H2OS 引出线8-350 线路系统车身和附件线束布线图发动机左侧619207图标1 发动机线束车身和附件线路系统 8-351线束布线图发动机左下部619208图标1 组 1 爆震传感器 KS 7 AC 压缩机离合器线圈连接器2 易熔线连接端子起动机 B端子 8 曲轴位置 CKP 传感器 24X3 发动机机油压力传感器 9 发动机冷却液液位传感器连接器4 起动机电磁线圈引线 10 发动机罩下附件接线盒连接器 C35 蓄电池正极引出线 11 发动机罩下附件接线盒连接器 C76 C172 直联右前车轮转速传感器8-352 线路系统车身和附件线束布线图发动机室左侧471532图标1 C111 8 AC 压力传感器连接器2 驻车空档位置 PNP 开关 9C1713 驻车空档位置PNP 开关连接器C1 10 G1134 驻车空档位置PNP 开关连接器C2 11 G113 从蓄电池引出线5 电子制动控制模块连接器ABS 12 G1176 C1017 G119车身和附件线路系统 8-353线束布线图挡风玻璃底部发动机室顶部473211图标1 挡风玻璃刮水器马达3 P1012 P1038-354 线路系统车身和附件线束布线图右前车轮472452图标1 右前车轮转速传感器2 C172 连接器至发动机线束车身和附件线路系统 8-355线束布线图转向柱下部472399图标1 停车灯开关连接器 C1 仪表板线束 6 C215 连接器至充气式保护装置方向盘模2 停车灯开关 C2 仪表板线束块转向柱线束3 C216 连接器至充气式保护装置仪表板模 7 C201 连接器至转向柱转向柱线束块 8 G2034 C201 连接器至转向柱仪表板线束 9 停车灯开关 C2 转向柱线束5 C215 连接器至充气式保护装置方向盘模块仪表板线束8-356 线路系统车身和附件线束布线图仪表板下部转向柱右侧473215图标1 仪表板线束2 G203 收音机和仪表板电子装置接地车身和附件线路系统 8-357线束布线图右侧隔板仪表板下部473212图标1 P1008-358 线路系统车身和附件线束布线图仪表板中心472462图标1 C242车身和附件线路系统 8-359线束布线图仪表板右侧后部472400图标1 收音机 3 C2902 天线引线8-360 线路系统车身和附件线束布线图后座控制台804003图标1 后部音响及风扇控制模块 3 前地板控制台2 音响风扇与后出风口集成面板车身和附件线路系统 8-361线束布线图图示为左前车门右前车门类似472404图标1 电动车窗开关连接器 7 电动车门锁马达连接器2 电动外后视镜连接器 8 外后视镜开关连接器3 P301 9 电动车窗调节器马达连接器4 C301 10 电动车门锁开关连接器5 左前收音机扬声器 11 电动外后视镜开关连接器6 电动车窗开关连接器8-362 线路系统车身和附件线束布线图乘客室左侧472405图标1 C301 4 C3512 C311 5 G3013 P371车身和附件线路系统 8-363线束布线图乘客室右侧472465图标1 C3523 C3022 P3728-364 线路系统车身和附件线束布线图前乘客室左侧472406图标1 C311 3 C3122 主车身线束车身和附件线路系统 8-365线束布线图后门472403图标1 电动车窗开关连接器 5 电动车窗调节器马达连接器2 点烟器连接器 6电动车门锁马达连接器3 P701 7 电动车门未全关开关连接器4 C3518-366 线路系统车身和附件线束布线图车顶乘客室内805007图标1 后视镜连接器 5 C910 车顶线束连接器2 阅读灯门控灯连接器 6 倒车辅助系统显示器连接器3 C390 7 车载电话系统麦克风连接器4 车顶灯连接器车身和附件线路系统 8-367线束布线图左后车窗行李架500365图标1 后窗除雾器连接器C1 3 主车身线束2 G4018-368 线路系统车身和附件线束布线图左后行李架下部805003图标1 C395 直列连接器至电动天线 4 G4022 C410 直列连接器至后厢门锁松开装置 5 C390 直列连接器至收音机天线电磁阀3 C402 直列连接器至尾灯线束车身和附件线路系统 8-369线束布线图右后窗行李架500364图标1 C395 直列连接器至电动天线模块 5 G4022 C399 直列连接器至收音机天线 6 C390 直列连接器至车顶侧板门控灯3 右后收音机扬声器连接器线束4 C420 直列连接器至中间高位安装停车灯 7 C910 直列连接器至车顶倒车辅助系统显示器8-370 线路系统车身和附件线束布线图图示为左后车轮右后车轮类似472466图标1 P371 图示为左侧 P372 右侧相似3 C371 图示为左侧 C372 右侧相似2 后车轮转速传感器车身和附件线路系统 8-371线束布线图后厢门内472475图标1 C915 直列连接器至倒车灯附件 4 P9322 后厢门松开装置执行器电磁阀连接器5 C410 连接器至主车身线束3 P430 6 后厢门未全关开关连接器8-372 线路系统车身和附件线束布线图左后厢车轮罩板473208图标1 G401 左后行李架接地 3 C4012 P425 EVAP 碳罐通风电磁阀连接器车身和附件线路系统 8-373线束布线图后厢右侧车辆后下侧472407图标1 C405 主车身 4 燃油箱2 燃油传送器总成 5 P3753 C405 燃油箱8-374 线路系统车身和附件线束布线图车顶乘客室内472481图标1 C420车身和附件线路系统 8-375线束布线图车辆后部805002图标1 C401 图示为左侧 C402 右侧相似3 P401 图示为左侧 C402 右侧相似2 尾灯停车灯附件8-376 线路系统车身和附件线束布线图后保险杠805019图标1 C900 倒车辅助系统连接器2 倒车辅助系统线束车身和附件线路系统 8-377线束布线图后厢门472483图标1 C915 连接器至后厢门饰件3 后厢门饰件2 P9158-378 线路系统车身和附件com 部件定位图com1 电源和接地部件名称位置定位视图连接器端视图点烟器壳体控制台总成前下室电源和接地部件视图电源和接地部件端视图保险丝盒位于仪表板右侧右前车门门洞内电源和接地部件视图后点烟器安装在后车门扶手电源和接地部件视图电源和接地部件端视图C200 56 插孔仪表板线束至车身线束位于仪表板右侧后线束布线图直列线束连接器端视部图。

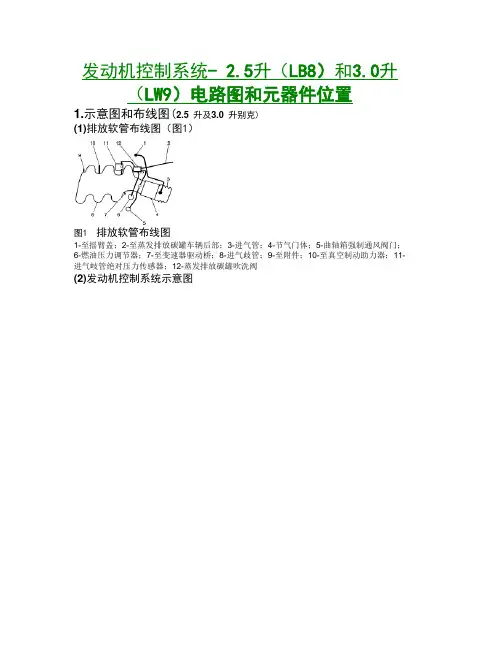

发动机控制系统- 2.5升（LB8）和3.0升（LW9）电路图和元器件位置1.示意图和布线图(2.5 升及3.0 升别克)(1)排放软管布线图（图1）图1 排放软管布线图1-至摇臂盖；2-至蒸发排放碳罐车辆后部；3-进气管；4-节气门体；5-曲轴箱强制通风阀门；6-燃油压力调节器；7-至变速器驱动桥；8-进气歧管；9-至附件；10-至真空制动助力器；11-进气岐管绝对压力传感器；12-蒸发排放碳罐吹洗阀(2)发动机控制系统示意图图2 发动机控制系统示意图（供电、接地、功能失效指示灯MIL、动力系统控制模块和数据连接插头）图3发动机控制系统示意图（凸轮轴位置传感器、曲轴位置传感器、点火控制模块ICM）图4 发动机控制系统示意图（燃油油位传感器）图5 发动机控制系统示意图（喷油器）图6 发动机控制系统示意图（空调压力传感器、节气门位置传感器、进气歧管绝对压力、发动机冷却液温度传感器ECT和进气温度传感器IAT）图7发动机控制系统示意图（加热型氧传感器、废气再循环EGR、动力系统控制模块（仅限MF2））图8 发动机控制系统示意图（空气流量传感器和蒸发排放控制系统）图9 发动机控制系统示意图（怠速空气控制IAC、机油油位开关、机油油压指示灯）图10 发动机控制系统示意图（发电机、仪表板和车速传感器）图11 发动机控制系统示意图（PNP和自动变速器）图12 发动机控制系统示意图（动力系统控制模块PCM和自动变速器）图13 发动机控制系统示意图（停车灯开关和自动变速驱动桥）图14 发动机控制系统示意图（暖风、通风与空调系统和空调压缩机离合器线圈）图15 发动机控制系统示意图（左右侧冷却风扇）(3)部件定位图从C242 中心控制台分接头约190mmS211仪表板线束，位于转向柱左————侧，距仪表中央组件分接头约200mmS230 仪表板线束，距鼓风机马达————控制模块分接头约4厘米S233 仪表板（IP）线束，仪表板————中央后部，距收音机分接头约40mmS234 仪表板线束，转向柱左侧，————距仪表中央组件分接头约130mmS270 仪表板线束，位于仪表板右————侧后部，离鼓风机马达控制模块分接头约40mm2)发动机控制系统部件视图1—散热器；2—发动机冷却液液位指示灯模块图16散热器右侧后面1—C105（与发动机冷却液风扇串接）；2—散热器加注口；3—动力系统控制模块（PCM）接头C1（透明）；4—动力系统控制模块（PCM）接头C2（蓝色）图17发动机冷却风扇/散热器后面1—发动机机油液面传感器；2—车辆速度传感器(VSS)；3—曲轴位置（7X）传感器图18发动机左前方1—发电机；2—点火装置控制模块（ICM）接头C2；3—点火装置控制模块（ICM）接头C3；4—加热型氧传感器（H2OS）引出线；5—点火装置控制模块（ICM）接头C2；6—空气流量MAF 传感器图19发动机右前方1—点火装置控制模块（ICM）接头C2；2—C102（与燃油喷油器导线束串接）；3—加热型氧传感器（H2OS）引出线；4—加热氧气传感器（HO2S）；5—点火装置控制模块（ICM）接头C1图20 发动机上部右前侧1—发动机导线束图21 发动机左侧1—C102（燃油喷油器导线束）；2—进气歧管绝对压力（MAP）传感器；3—节气门位置（TP）传感器；4—怠速空气控制（IAC）气门；5—排气再循环（EGR）阀；6—蒸发排放（EVAP）清除阀；7—曲轴位置（CKP）传感器（24 X）；8—组1爆震（KS）传感器；9—发动机机油压力指示灯开关；10—可熔断连接发动机起动机；11—空调压缩机离合器线圈；12—曲轴箱强制通风（PVC）阀；13—凸轮轴位置（CMP）传感器图22发动机顶端左后方1—蒸发排放（EVAP）碳罐吹洗电磁阀；2—排气再循环（EGR）传感器；3 空气流量（MAF）传感器；4—节气门位置（TP）传感器；5—怠速空气控制（IAC）气门；6—进气温度传感器图23 发动机上部后侧1—组1 爆震传感器（KS）；2—可熔断连接起动机蓄电池正极端子；3—发动机机油压力指示灯开关；4—起动机电磁线圈引线；5—蓄电池电缆正极；6 —C172（与右前车轮转速传感器串接）；7—空调压缩机离合器线圈；8—曲轴位置（CKP）传感器（24 X）；9—发动机冷却液液位指示灯模块；10—机罩下的附件接线盒接头C3；11—机罩下的附件接线盒接头C7 图24 发动机左下侧1—发动机（RPO LB8/LW9）；2—自动变速驱动桥（RPO M15）图25 发动机室下端左后方1—驻车/空档位置开关；2—驻车/空档位置开关，C1；3—驻车/空档位置开关，C2；4—发动机线束；5—C111 与发动机引出自动变速驱动桥的导线束串接图26 变速器左侧1—蒸发排放（EVAP）通风孔电磁阀；2—燃油箱图27 汽车左后方(4)外观识别1)动力系统控制模块接头端视图1—变速器驱动机构油液温度（TFT）传感器接地（黑色，2762）；2~3 —未使用；4—换档电磁线圈A 控制器（1–2 换档电磁阀），（浅绿色，1222）；5—高速风扇控制（深蓝色/473）；6—低速风扇控制（深绿色，335）；7—凸轮轴位置动力系统控制模块输入（黑色，630）；8—3X参考（紫色/白色，430）；9—24X参考（浅蓝/黑色，647）；10—MAP 高（灰色，2704）；11~12—未使用；13—歧管绝对压力（MAP）/发动机冷却液温度（ECT）传感器接地（橙色/黑色，469）；14~15—未使用；16—动力系统控制模块接地（黑色/白色，451）；17—进气温度（IAT）传感器接地（黑色，2760）；18—未使用）；19—点火正极电压运行中热/灯泡测试/起动（紫色，1500）；20—蓄电池正极电压（橙色，540）；21~27—未使用；28—未使用；29—加热氧传感器传感器1信号低（棕黄色，413）；30—变矩器离合器（TCC）制动器开关输入（紫色，420）；31—排气再循环枢轴位置传感器接地（黑色，2753）；32—排气再循环阀控制（灰色，435）；33—爆震传感器（KS）信号（深蓝色，496）；34~37—未使用；38—怠速空气控制（IAC）阀B高（浅绿/白，1749）；39~42—未使用；43—燃油喷油器#1 控制（黑色，1744）；44—换档电磁阀B控制（2-3 换档电磁阀），（黄色/黑色，1223）；45—未使用；46—燃油喷油器#3 控制（粉红/黑色，1746）；47—燃油喷油器#2 控制（浅绿/黑色，1745）；48—参照低（红色/黑色，453）；49~52—未使用；53—分流（褐色/黑，424）；54—点火控制IC（白色，423）；55—未使用；56—动力系统控制模块接地（黑色/白色，451）；57—动力系统控制模块接地（黑色/白色，451）；58—II 级串行数据（深绿色，1049）；59 —未使用；60—动力系统控制模块接地（黑色/白色，451）；61—节气门位置（TP）接地（黑色，2752）；62~63 —未使用；64—车速传感器（VSS）高（黄色，400）；65—车速传感器（VSS）低（紫色，401）；66~67 —未使用；68—变速器驱动机构档位开关B（黄色，772）；69—空气流量传感器信号（黄色，492）；70~71 —未使用；72 —未使用；73—燃油喷油器#5 控制（黑色/白色，845）；74~75 —未使用）；76—蒸发排放碳罐吹洗控制（深绿/白色，428）；77~78 —未使用；79—燃油喷油器#6 控制（黄色/黑色，846）；80—交流电压力传感器接地（黑色，2751）图28 动力系统控制模块（PCM）接头C1图29 动力系统控制模块（PCM）接头C22)发动机控制系统接头端视图A—参考电压供电电路-12 伏（红色/白色，812）；B—凸轮轴位置传感器信号（黑色，630）；C—传感器回路（黑色，407）图30 凸轮轴位置（CMP）传感器A—曲轴箱位置传感器信号（黄色，573）；B—曲轴箱位置传感器回路（紫色，574）图31 曲轴位置（CKP）传感器（7x）A—曲轴箱位置传感器供电-12 伏（浅绿色，1867）；B—曲轴箱位置信号（浅蓝/黑色，647）；C—曲轴箱位置传感器回路（黄色/黑色，1868）图32 曲轴位置（CKP）传感器（24x）A—保险丝输出-IGN1（粉红色，339）；B—碳罐冲洗电磁阀输出（深绿/白色，428）图33 蒸发排放（EVAP）碳罐冲洗电磁阀A—排气再循环电磁阀输出（灰色，435）；B—接地（黑色，2753）；C—排气再循环电磁阀位置信号（棕色，1456）；D—排气再循环电磁阀5 伏参考信号（灰色，2702）；E—排气再循环通气口电磁阀输出（白色，257）图34 排气再循环（EGR）阀A—保险丝输出- 点火1（粉红色，639）；B—燃油喷射器#1 输出（黑色，1744）；B—燃油喷射器#2 输出（浅绿/黑色，1745）；B—燃油喷射器#3 输出（粉红/黑色，1746）；B—燃油喷射器#4 输出（浅蓝/黑色，844）；B—燃油喷射器#5 输出（黑色/白色，845）；B—燃油喷射器#6 输出（黄色/黑色，846）图35 喷油器A—燃油表传感器信号（紫色，1589）；B—燃油泵马达供电电路（灰色120）；C—接地（黑色，650）；D—传感器回路（黑色，452）图36 燃油箱A—氧传感器回路（棕黄色，413）；B—氧传感器信号（紫色，412）；C—接地（黑色，1050）；D—带保险丝的点火输出（粉红色，839）图37 加热氧气传感器（HO2S）A—怠速空气控制（IAC）线圈B 低（浅绿/黑色，444）；B—怠速空气控制（IAC）线圈B 高（浅绿/白，1749）；C—怠速空气控制（IAC）线圈A 低（浅蓝/黑色，1748）；D—怠速空气控制（IAC）线圈A 高（浅蓝/白色，1747）图38 怠速空气控制（IAC）气门A —分流信号（褐色/黑，424）；B —点火控制信号（白色，423）；C—未使用；D —未使用；E —参考信号（紫色/白色，430）；F —参考低信号（红色/黑色，453）图39 点火控制模块（ICM）C1A—接地- 清理（黑色/白色，51）；B—保险丝输出- 点火1（粉红色，239）图40 点火控制模块（ICM）C2A—曲轴箱位置传感器信号（黄色，573）；B —未使用；C—曲轴箱位置传感器回路（紫色，574）图41 点火控制模块（ICM）C3A—进气温度IAT 传感器回路（黑色，2760）；B—进气温度传感器信号（棕黄色，472）图42 进气温度（IAT）传感器A—爆震传感器信号（深蓝色，496）图43 爆震传感器（KS）组1A—进气岐管绝对压力传感器回路（橙色/黑色，469）；B—进气岐管绝对压力传感器信号（浅绿色，432）；C—5 伏参考（灰色，2407）图44 歧管绝对压力（MAP）传感器A—空气流量传感器信号（黄色，492）；B—动力系统控制模块接地（黑色/白色，451）；C—保险丝输出-点火1（粉红色，339）图45 空气流量（MAF）传感器A —5 伏参考（灰色，2701）；B —节气门位置传感器回路（黑色，2752）；C —节气门位置传感器信号（深蓝色，417）图46 节气门位置（TP）传感器A —驻车/空档输入（橙色/黑色，434）；B —带保险丝输出- 蓄电池（橙色，840）；C —未使用；D —接地（黑色，1050）；E —起动机电磁阀供电（紫色，6）；F —倒车灯供电（浅绿色，24）；G —驻车/空档输出（黄色，1737）图47 驻车空档位置（PNP）开关C1A—驻车空档位置开关信号-奇偶校验位（白色，776）；B—驻车空档位置开关信号-位2（黄色，772）；C—驻车空档位置开关信号-位3（灰色，773）；D—变速器位置开关信号- 位1（黑色/白色，771）图48 驻车空档位置（PNP）开关C2A—车速传感器低（紫色，401）；B—车速传感器高（黄色，400）图49 车辆速度传感器（VSS）。

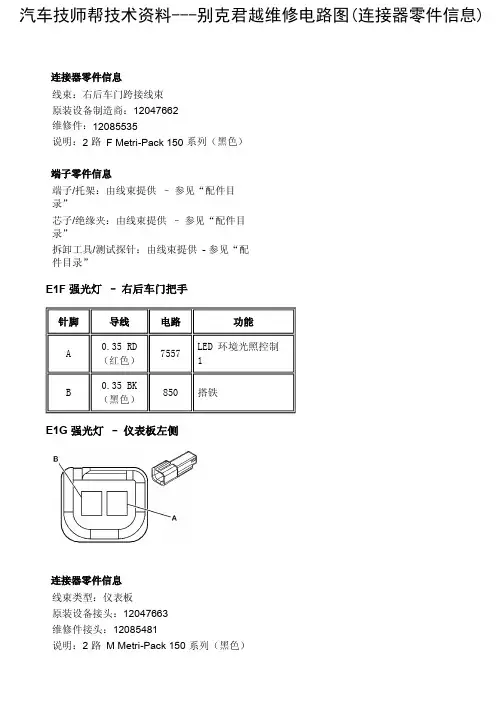

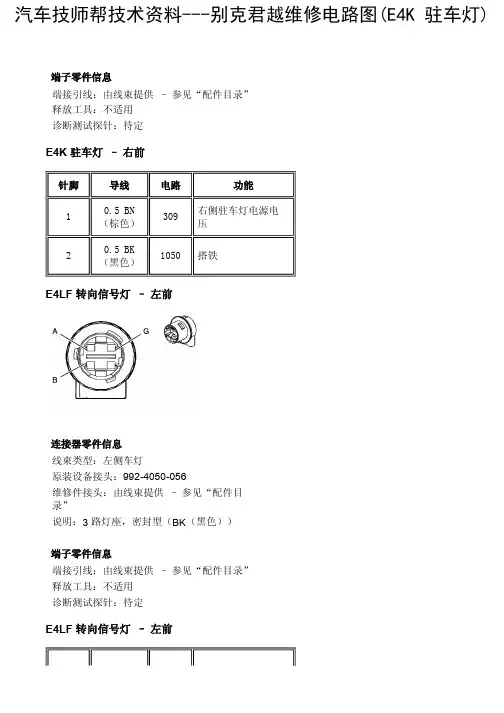

E1F 强光灯 – 右后车门把手E1G 强光灯 – 仪表板左侧连接器零件信息线束：右后车门跨接线束原装设备制造商：12047662维修件：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 A 0.35 RD（红色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：仪表板原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）E1G 强光灯 – 仪表板左侧E1H 强光灯 - 仪表板右侧 X1E1H 强光灯 - 仪表板右侧 X1端子零件信息端子/托架：待定芯子/绝缘夹：待定拆卸工具/测试探针：待定针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）E1H 强光灯 - 仪表板右侧 X2E1H 强光灯 - 仪表板右侧 X2针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1LR 强光灯 – 左后车门E1LR 强光灯 – 左后车门E1M 强光灯 - 乘客车门把手连接器零件信息线束：左后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1M 强光灯 - 乘客车门把手E1P 强光灯 - 乘客车门连接器零件信息线束类型：乘客车门跨接线束原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 RD（红色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1P 强光灯 - 乘客车门E1Q 强光灯 - 中央控制台杯托左侧 (TSP)连接器零件信息线束：乘客车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）E1Q 强光灯 - 中央控制台杯托左侧 (TSP)E1RR 强光灯 – 右后车门端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束：右后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”E1RR 强光灯 – 右后车门E1S 强光灯 - 中央控制台杯托右侧 (TSP)E1S 强光灯 - 中央控制台杯托右侧 (TSP)针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1U 强光灯 - 中央控制台扶手右侧 (TSP)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1U 强光灯 - 中央控制台扶手右侧 (TSP)E4E 前大灯 – 左侧远光 (TT4)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：左侧车灯原装设备接头：B66-0238-003维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）E4E 前大灯 – 左侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线电路 功能 A 0.8 D-GN（深绿色）711 左侧前大灯远光电源电压 B 0.8 BK（黑色） 1150 搭铁连接器零件信息线束类型：右侧车灯原装设备接头：B66-0238-003维修件：由线束提供 – 参见“配件目录”说明：2 路 F Metri-Pack 280 系列，密封型（BK （黑色））端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定E4G 前大灯 - 左侧近光 (TT2)E4G 前大灯 - 左侧近光 (TT2) 针脚导线电路 功能 A 0.8 D-GN（深绿色）311 右侧前大灯远光电源电压 B 0.8 BK（黑色） 1050 搭铁连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色） 3204 前大灯高度调节错误信号E4G 前大灯 – 左侧近光 (TT4)E4G 前大灯 – 左侧近光 (TT4)E4H 前大灯 – 右侧近光 (TT2)2 1 YE （黄色）712 左侧前大灯近光控制 3 1 BK （黑色） 150搭铁 连接器零件信息线束类型：左侧车灯原装设备接头：A66-0230-005维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线 电路 功能 1 0.8 YE（黄色）712 左侧前大灯近光电源电压 2 0.75 BK（黑色） 1150搭铁E4H 前大灯 – 右侧近光 (TT2)E4H 前大灯 – 右侧近光(TT4) 连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色）3203 前大灯高度调节错误信号 2 1 YE （黄色）312 右侧前大灯近光控制 3 1 BK （黑色） 250搭铁。

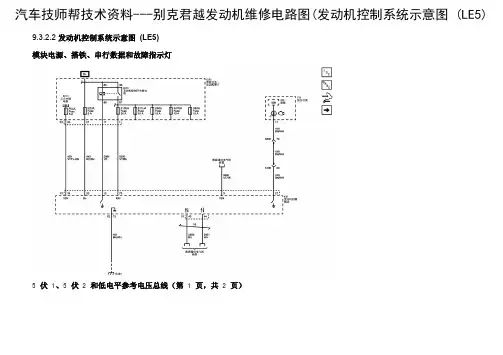

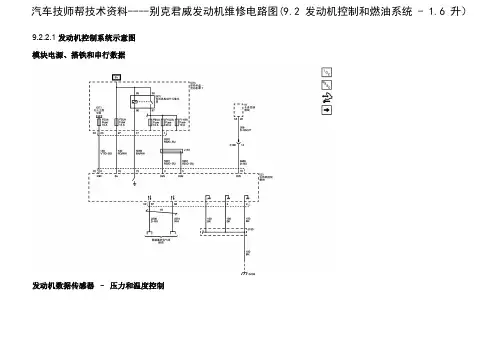

9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。

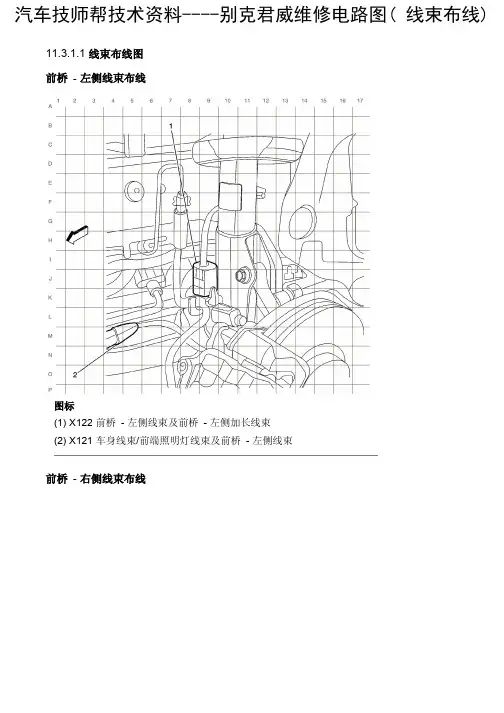

11.3.1.1 线束布线图前桥- 左侧线束布线图标(1) X122 前桥- 左侧线束及前桥- 左侧加长线束(2) X121 车身线束/前端照明灯线束及前桥- 左侧线束前桥- 右侧线束布线图标(1) X127 前桥- 右侧线束及前桥- 右侧加长线束(2) X126 车身线束/前端照明灯线束和右前桥线束车身线束/车身后部线束布线图标(1) X410 车身线束/车身后部线束及后围板线束车身线束/前端照明灯线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X115 车身线束/前端照明灯线束及左侧前大灯线束(2) X139 车身线束及蓄电池车身线束布线（第 1 页，共 3 页）图标(1) X315 车身线束及前排乘客座椅线束(2) X310 车身线束及驾驶员座椅线束车身线束布线（第 2 页，共 3 页）图标(1) X205 车身线束及仪表板线束(2) X206 车身线束和仪表板线束(3) X207 车身线束及仪表板线束车身线束布线（第 3 页，共 3 页）图标(1) X200 车身线束和仪表板线束中央控制台线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X302 仪表板线束及控制台线束(2) X300 仪表板线束和控制台线束(3) X303 车身线束及控制台线束驾驶员车门线束布线图标(1) X500 车身线束和驾驶员车门线束电子空气调节控制单元线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X212 仪表板线束及暖风、通风与空调系统线束(C68)(2) X213 车身线束及电气辅助加热器加长线束发动机冷却系统线束布线（第1 页，共 2 页）图标(1) X132 车身线束/前端照明灯线束及发动机冷却系统线束(2) X130 车身线束/前端照明灯线束及发动机冷却系统线束发动机冷却系统线束布线（第2 页，共 2 页）图标(1) X130 车身线束/前端照明灯线束及发动机冷却系统线束发动机线束布线(LDK)图标(1) X145 发动机线束及喷油器线束前保险杠线束布线图标(1) X110 车身线束/前端照明灯线束及前围板线束前排乘客车门线束布线图标(1) X600 车身线束和乘客车门线束燃油箱线束布线（不带F46）图标(1) X430 车身线束及燃油箱线束仪表板线束布线图标(1) X303 车身线束及控制台线束(2) X300 仪表板线束和控制台线束(3) X301 仪表板线束及控制台线束左后车门线束布线图标(1) X700 车身线束和左后车门线束举升门线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X906 车身线束及举升门- 右侧加长线束(2) X901 车身线束及举升门- 左侧加长线束(3) X902 车身线束及举升门- 左侧加长线束(4) X911 举升门- 左侧加长线束和举升门线束(5) X912 举升门- 左侧加长线束和举升门线束(6) X916 举升门- 右侧加长线束和举升门线束驻车加热器线束布线图标(1) X216 驻车加热器线束及驻车加热器加长线束(2) X215 驻车加热器线束及驻车加热器加长线束(3) X217 驻车加热器线束及驻车加热器线束后围板线束布线图标(1) X410 车身线束/车身后部线束及后围板线束右后车门线束布线图标(1) X800 车身线束和右后车门线束车顶/车顶内衬线束布线图标(1) X322 车身线束及顶灯线束挂车挂接装置线束布线图标(1) X88 挂车连接器(2) X415 车身线束车身后部线束及挂车挂接装置线束挂车挂接装置线束布线图标(1) X88 挂车连接器(2) X415 车身线束车身后部线束及挂车挂接装置线束。

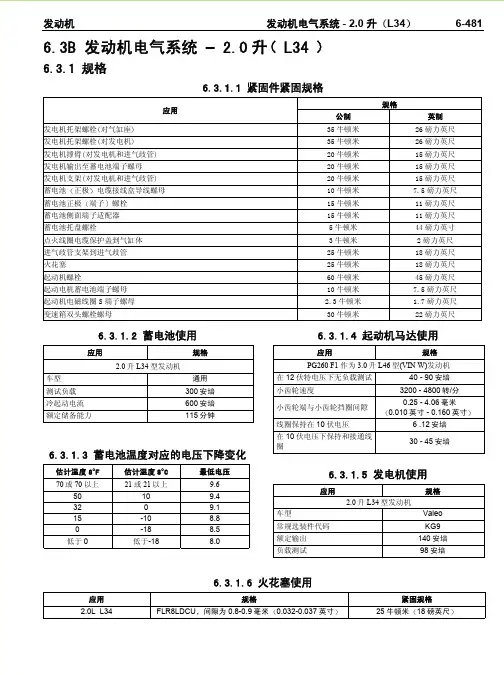

6.3B 发动机电气系统 – 2.0升( L34 )6.3.1 规格6.3.1.1 紧固件紧固规格规格应用公制英制发电机托架螺栓(对气缸座)35牛顿米26磅力英尺发电机托架螺栓(对发电机)35牛顿米26磅力英尺发电机撑臂(对发电机和进气歧管)20牛顿米15磅力英尺发电机输出至蓄电池端子螺母20牛顿米15磅力英尺发电机支架(对发电机和进气歧管)20牛顿米15磅力英尺蓄电池正极电缆接线盒导线螺母10牛顿米7.5磅力英尺蓄电池正极端子螺栓15牛顿米11磅力英尺蓄电池侧面端子适配器15牛顿米11磅力英尺蓄电池托盘螺栓5牛顿米44磅力英寸点火线圈电缆保护盖到气缸体3牛顿米2磅力英尺进气歧管支架到进气歧管25牛顿米18磅力英尺火花塞25牛顿米18磅力英尺起动机螺栓60牛顿米45磅力英尺起动电机蓄电池端子螺母10牛顿米7.5磅力英尺起动机电磁线圈S端子螺母 2.3牛顿米 1.7磅力英尺变速箱双头螺栓螺母30牛顿米22磅力英尺6.3.1.2 蓄电池使用应用规格2.0升 L34型发动机车型通用测试负载300安培冷起动电流600安培额定储备能力115分钟6.3.1.3 蓄电池温度对应的电压下降变化估计温度8°F估计温度8°C最低电压70或70以上21或21以上9.650109.43209.115-108.80-188.5低于0低于-188.06.3.1.4 起动机马达使用应用规格PG260 F1 作为3.0升 L46型(VIN W)发动机在12伏特电压下无负载测试40 - 90安培小齿轮速度3200 - 4800转/分小齿轮端与小齿轮挡圈间隙0.25 - 4.06毫米0.010英寸 - 0.160英寸线圈保持在10伏电压 6 .12安培在10伏电压下保持和接通线圈30 - 45安培6.3.1.5 发电机使用应用规格2.0升 L34型发动机车型Valeo常规选装件代码KG9额定输出140安培负载测试98安培6.3.1.6 火花塞使用应用规格紧固规格2.0L L34FLR8LDCU间隙为0.8-0.9毫米0.032-0.037英寸25牛顿米18磅英尺6.3.2 示意图和布线图6.3.2.1 发动机电气系统示意图图标图标图标含义19384参见告诫和备注中ESD备注19386参见告诫和备注中维修安全防护注意事项的统计资料记录6.3.3 部件定位6.3.3.1 发动机电器系统部件名称位置定位视图连接器端视图蓄电池发动机室右侧在挡风玻璃清洗器溶剂箱之下参考发动机电气部件视图参考发动机电气连接器端视图数据链路插头DLC位于仪表板左下部转向柱右侧参考数据链接通信中数据连接通信部件视图参考数据链接通信中数据连接通信连接器端视图保险丝盒仪表板的右侧右前侧车门开口参考线路系统中电源和接地部件视图—易熔线发动机前部起动机总成上参考发动机电气部件视图—发电机发动机右后侧顶部参考发动机电气部件视图参考发动机电气连接器端视图点火开关位于转向柱内参考线路系统中电源和接地部件视图参考线路系统中电源和接地连接器端视图组合仪表仪表板顶部转向柱上面参考在仪表板计量仪表和控制台系统中仪表组件部件视图参考在仪表板计量仪表和控制台系统中仪表组件连接器端视图发动机控制模块ECM发动机左前侧位于空气滤清器总成内参考发动机控制系统部件视图1在发动机控制系统部件视图-2.0L RPO L34中参考发动机控制模块连接器端视图在发动机控制系统部件视图-2.0L RPO L34中接头组件SP205仪表板下面转向柱右侧参考数据链接通信中数据连接通信部件视图参考数据链接通信中数据连接通信连接器端视图起动机马达发动机后下方参考发动机电气部件视图参考发动机电气连接器端视图发动机罩下附件导线接线盒发动机室右侧安装在支撑架上参考线路系统中电源和接地部件视图参考线路系统中电源和接地连接器端视图C10120插孔仪表板线束到发动机线束位于发动机室左侧接近支撑架参考线路系统中线束布线图参考线路系统中进线/串联线束连接器端视图C20148插孔仪表板线束到转向柱线束在仪表板之后转向柱右侧上参考线路系统中线束布线图参考线路系统中进线/串联线束连接器端视图G100发动机室右侧在蓄电池底部参考线路系统中线束布线图—G113发动机前左下方变速箱双头螺栓上起动机的左侧参考线路系统中线束布线图—P100仪表板右侧下方参考线路系统中线束布线图—P101仪表板左侧上方参考线路系统中线束布线图—S228仪表板线束在仪表盘右侧仪表室下部距G200抽头大约19厘米7英寸——S234仪表板线束在转向柱左侧距仪表组合线束抽头大约13厘米5英寸——6.3.3.2 发动机电气部件视图发动机发电机右上侧603103图标1发电机发动机起动器左下方603104图标1 蓄电池正极电缆2可熔断连接3起动机总成发动机室蓄电池右前侧473206图标1 蓄电池2机罩下附接导线接线盒3 G100蓄电池接地4蓄电池正极端子6.3.3.3 发动机电气连接器端视图发电机289326连接器零件信息 121865584-路F 公制组件150系列封装黑色针脚导线颜色电路编号功能作用A ——未使用B 红色225发电机输出 - 调节器参考电压C ——未使用D橙色2740带有易熔线的蓄电池供电6.3.4 诊断信息和程序充电系统检查步骤操作方法正常结果不正常结果*1当观察充电指示灯时位于组合仪表总成上将点火开关打开从OFF转到ON充电指示灯亮大约5秒钟然后熄灭充电指示器不起作用2当观察充电指示器时起动发动机充电指示器灯亮大约5秒钟然后熄灭充电指示器灯总是亮着* 参考适当的症状诊断表以确定对应的不正常结果起动系统检查到点火系统原理描述部分获得更多的关于点火系统的信息起动系统检查步骤操作方法正常结果不正常结果* 11. 确认变速箱是在空档位置踩下离合器踏板2. 转动点火开关到起动位置并且保持在该状态3. 当发动机起动后松开点火开关y发动机转并且起动y安全指示器灯亮约5秒钟然后熄灭y起动器电磁线圈无卡嗒声y起动器电磁线圈动作发动机不转y发动机转/转得很慢但不起动注意如果发动机起动后安全指示器灯仍然亮着或闪烁参考车辆防盗系统(VDT)的检查* 参考适当的症状诊断表以确定对应的不正常结果6.3.4.1 蓄电池常见故障原因蓄电池没有设计为永久使用然而保养恰当蓄电池可以使用多年如果蓄电池测试正常但不能正常工作下述为一些常见原因y 车辆附件整夜未关y由于频繁停车走走停停行驶速度较慢y电气负荷超出发电机的输出能力特别是对于那些由售后市场购置的设备y 充电系统现有状况包括如下可能性电气短路传动带打滑发电机损坏发电机电压调节器失效y 蓄电池未正常保养包括下列状况蓄电池接线端过松接线端不清洁蓄电池压紧装置过松y电气系统中的机械故障如导线短路或卡住导致断电y车辆长期存放不用y由于可能的喷油或点火系统的问题导致较长的起动周期y不正确判读蓄电池内的液体比重计y对于放电的蓄电池有一个不恰当的安倍-小时负荷率y由于额外的寄生消耗蓄电池上有一个连续的电流上升y蓄电池使用寿命到了自身放电现象总是存在的这是蓄电池内部化学反应的结果即使蓄电池没有接通使用也是如此在炎热的天气这种化学反应戏剧性地加快这就是自身放电的蓄电池的数量在炎热的天气增加的原因电解液冻结电解液的冰点取决于比重充足电的蓄电池直到环境温度低于-54摄氏度-65华氏度以下才会凝固然而充电不足的蓄电池在-7摄氏度20华氏度时可能凝固由于结冻会损坏蓄电池应使其保持充分充电来防止结冻只要蓄电池的液体比重计中绿眼可见蓄电池的冰点接近-32摄氏度-25华氏度以下6.3.4.2 蓄电池检查告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛y 避免俯身于蓄电池上y 不要将蓄电池暴露在有火焰或火星的环境中y 不要让蓄电池的酸液接触到眼睛或皮肤y 如果接触到酸液立即用水彻底地冲洗任何接触区域y并取得医学帮助蓄电池检查步骤操作方法正常结果不正常结果*告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y 始终防护自己的眼睛y 避免俯身于蓄电池上y 不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的酸液接触到眼睛或皮肤- 如果接触到酸液立即用水彻底地冲洗任何接触区域- 并取得医学帮助11检查以下区域的蓄电池酸液y 蓄电池壳体y蓄电池托盘y环绕蓄电池托盘的周围区域和蓄电池托盘的底部2检查蓄电池的壳体有否碎裂破断或损坏y 蓄电池壳体蓄电池托盘以及环绕周围的区域是干的y蓄电池没有碎裂破断或损坏转至蓄电池更换2将冷起动的电流安培数值CCA 和蓄电池的储存容量RC 与原装蓄电池OE 的规格说明书相比较参见蓄电池使用车辆蓄电池的电流安培CCA 和储存容量RC 的数值达到或超过原装设备规格数值 转至蓄电池更换蓄电池检查续步骤操作方法正常结果不正常结果*3检查蓄电池液体比重计看是否有一绿眼蓄电池液体比重计显示出一绿眼绿点y如果蓄电池液体比重计有一黑点没有显著的绿点測试蓄电池工作状况转至蓄电池工作不正常y如果蓄电池液体比重计有一黄点检查蓄电池的电解液是否太低参见蓄电池液体比重计显示黄点4将点火开关钥匙转至起动并检查看发动机是否转动正常并起动发动机转动正常并起动y发动机不转动或转动速度慢如果车辆不动或动得慢 参见蓄电池工作不正常y发动机转动正常但不起动转至发动机转动/转动慢但不起动y发动机能起动但不能整夜或一天后再起动转至充电系统检查和蓄电池寄生负载试验51检查蓄电池是否合适地安装并保持固定在蓄电池托盘内2检查蓄电池接线端是否清洁和紧固连接y蓄电池被牢牢地固定在托盘内其固定螺栓紧固合适y蓄电池接线端清洁连接紧固y蓄电池在托盘内安装正确转至蓄电池更换y转至蓄电池接线端检查*参考适当的症状诊断表以确定对应的不正常结果6.4.3.3 蓄电池接线端检查告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛y避免俯身于蓄电池上y不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的酸液接触到眼睛或皮肤- 如果接触到酸液立即用水彻底地冲洗任何接触区域- 并取得医学帮助蓄电池接线端检查步骤操作方法数值是否11. 转动点火开关钥匙到OFF位置2. 试着用手指的压力轻轻地按顺时针方向旋转蓄电池的负极电缆连接端负极电缆连接端是否旋转—转至步骤2转至步骤3 2用一把扭矩板手检测松开蓄电池负极接线端螺栓时的扭矩上述的扭矩祥细数值是多少10 N·m(7 lb ft)转至步骤4转至步骤33拆开蓄电池的负极电缆负极电缆拆开了吗—转至步骤5—4确认蓄电池的负极电缆已经拆开检查下列情况当需要时进行修理电缆螺栓太长或在尾端变形在蓄电池接线端螺母的内部有异物存在蓄电池接线端的表面或电缆连接端的环头损坏修理工作完成了吗—转至步骤5—5用手指的压力轻轻地按顺时针方向旋转蓄电池的正极电缆连接端正极电缆连接端是否旋转—转至步骤6转至步骤7 6用一把扭矩板手检测松开蓄电池正极接线端螺栓时的扭矩上述的扭矩祥细数值是多少10 N·m(7 lb ft)转至步骤8转至步骤77拆开蓄电池的正极电缆正极电缆拆开了吗—转至步骤9—蓄电池接线端检查续步骤操作方法数值是否8确认蓄电池的正极电缆已经拆开检查下列情况当需要时进行修理y 电缆螺栓太长或在尾端变形y 在蓄电池接线端螺母的内部有异物存在y 蓄电池接线端表面或电缆连接端的环头损坏修理工作完成了吗—转至步骤9—91 清洁并且用金属丝制作的刷子刷电缆连接器上蓄电池接线端和电缆金属接触环两者的导线表面2 需要时从电缆连接器上移除连接螺栓以提供连接环的空间便于操作3 如果蓄电池接线端或电缆连接环损坏或者腐蚀严重应进行更换金属连接部分是否已经清洁并处于良好的状态—转至步骤10—101 连接正极电缆到蓄电池正极接线端2 按规定的数值拧紧电缆连接螺栓电缆连接螺栓是否已经正确地拧紧15 N·m(11 lb ft)转至步骤11—111 连接负极电缆到蓄电池负极接线端2 按规定的数值拧紧电缆连接螺栓电缆连接螺栓是否已经正确地拧紧15 N·m(11 lb ft)蓄电池接线端正常检查完成—蓄电池液体比重计显示黄点步骤操作方法数值是否1蓄电池检查是否已经执行完毕—转至步骤2转至蓄电池检查2用一把小螺丝起子的柄在顶部轻轻敲击液体比重计以驱除蓄电池里边的所有气泡液体比重计仍然显示黄点吗—转至步骤4转至步骤33液体比重计是否显示一个绿点或黑点—液体比重计正常转至步骤44更换蓄电池转至蓄电池更换完成了蓄电池更换工作吗—转至步骤5—蓄电池液体比重计显示黄点续步骤操作方法数值是否5用视觉检查新蓄电池里的液体比重计液体比重计显示一个绿点吗—转至步骤11转至步骤6 6液体比重计显示一个黄点吗—转至步骤7转至步骤9 7用一把小螺丝起子的柄在顶部轻轻敲击液体比重计以驱除蓄电池里边的所有气泡液体比重计仍然显示黄点吗—转至步骤4转至步骤8 8液体比重计显示一个绿点吗—转至步骤11转至步骤99液体比重计显示一个黑点吗—转至步骤10—10给蓄电池充电转至蓄电池充电蓄电池重新充电了吗—转至步骤11—11检查充电系统是否正常工作转至起动系统检查充电系统正常吗—液体比重计正常—6.3.4.4 蓄电池工作不正常所需工具J42000型数字式蓄电池检测器告诫蓄电池能产生燃暴性的气体内有腐蚀性的酸液其提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛并且避免俯身于蓄电池上y不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的电解液接触到眼睛或皮肤如果接触到电解液立即用水彻底地冲洗任何接触区域并取得医学帮助y下列各步骤按次序跳过开始程序y当用跨接电缆时应小心对待调压器和放电蓄电池重要注意事项用J42000型数字式蓄电池检测器进行蓄电池测试要求正确地连接到蓄电池接线端在测试期间正确连接上的失误可能导致不必要的蓄电池更换始终按照以下的指示以避免由于不正确连接而出现错误的诊断y测试车辆的蓄电池电缆仍然连接着时在接线端螺栓上前后摇动J42000型检测器的夹头以去除任何可能存在于螺栓上的覆盖物或氧化物y即使是新螺栓覆盖有防护层也可能造成绝缘或在测试电路中产生一个电阻y如果不能确定是否正确连接到车辆的蓄电池接线端螺栓上执行下列步骤— 拆开蓄电池电缆— 在端子上安装测试接头— 按照测试蓄电池的指示在车辆外测试在车上蓄电池电缆连接的情况下如果测试显示了一个更换蓄电池的结果则更换蓄电池执行下列步骤断开蓄电池电缆安装上被认可的测试接头按照测试蓄电池的指示测试在车辆外测试蓄电池只有当第二次测试显示了一个更换蓄电池的结果则更换蓄电池为使检测目的有根据用来自第二次测试的测试代码采用被认可的接线端测试接头测试蓄电池时不要用任何普通的螺栓或象测试接头那样的一个螺栓螺母和垫圈的组合件用配备于J42000型检测器的测试接头或GM公司的P/N12303040型接线端测试接头如果配备于J42000型检测器的测试接头需要更换只有采用GM P/N12303040上的测试接头任何其它型号的测试接头不可能接触到蓄电池接线端上的正确区域反而会产生接触电阻导致一个无效的测试结果为了测试接线端的顶部在车辆外部蓄电池螺栓头的螺纹部分采用GM P/N12303040上的测试接头不要把检测器连接到普通螺纹接线端上重要注意事项为使检测目的有根据始终将检测器显示的测试代码放置在修理顺序单上这个代码数字是一个唯一的独特的标示符其以一个特定的记录方式为蓄电池描述了测试数据而再次测试同一个蓄电池时这个测试代码偶而可能重复更可能的情况是蓄电池各次测试出现不同的测试代码蓄电池工作不正常步骤操作方法数值是否1蓄电池检查已经执行了吗—转至步骤2转至蓄电池检查2蓄电池是在车辆内其蓄电池电缆连接了吗—转至步骤4转至步骤331 轻轻地用金属丝刷子刷蓄电池两个接线端的导线的表面2 安装接线端适配器到两个接线端上适配器安装了吗—转至步骤6—4确认蓄电池接线端是清洁的紧的并且在良好的状态转至蓄电池接线端检查接线端连接好吗—转至步骤5—51 转动点火开关到OFF位置2 关闭所有电气负荷和所有的附接灯到OFF位置所有的电气负荷和附接灯关了吗—转至步骤6—6重要注意事项在车辆内测试蓄电池直接连接检测器到电缆螺栓上不要连接检测器夹钳到远距离接线端上例如一个接线盒或一个跨接起动接线端应用一个远距离接线端将导致无效的测试结果1 连接J42000型检测器的红色夹钳到蓄电池正极接线端上的电缆螺栓2 连接检测器的黑色夹钳到蓄电池负极接线端上的电缆螺栓3 来回摇动检测器的两个夹钳为去除氧化层等使金属裸露出来GM MICRO 410这个信息应该在检测器的显示屏上显示一会儿然后变化到SELECT TEST—转至步骤10转至步骤77检查连接线路的信息出现在J42000检测器的显示屏上吗—转至步骤8转至步骤98依照下列情形检查检测器和蓄电池接线端适配器或电缆螺栓的连接y检测器各夹钳的两侧必须正确的接触y确认红色夹钳是被连接到正极而黑色夹钳是被连接到负极y如果测试接头或螺栓显现了腐蚀来回摇动夹钳以确保处在正确的连接y如果需要的话用一把金属丝刷子清洁适配器或电缆螺栓检测器上的显示屏现在显示出选择测试吗—转至步骤17转至步骤12 9用一个随J42000型检测器连接的数字式万用电表测试蓄电池的电压电压是在规定值或以下吗5.5V转至步骤25转至步骤29蓄电池工作不正常续步骤操作方法数值是否10用J42000型检测器上的旋转开关选择车内或车外测试这取决于下列条件y如果蓄电池电缆是被连接到蓄电池用车内测试y如果蓄电池电缆是和被安装的接线端适配器连接用车外测试选择车内测试吗—转至步骤11转至步骤12 11检测器显示屏将显示始终在蓄电池接线端测试然后变化到选择量级显示屏显示出选择量级吗—转至步骤13转至步骤37 12对于车外测试检测器显示屏将显示用接线端适配器然后变化到选择量级检测器显示屏显示出选择量级吗—转至步骤13转至步骤37 13重要注意事项为了车载蓄电池的正确量级参见蓄电池使用如果一个低电压功率等级的蓄电池被安装在车辆上当车辆行驶时这个蓄电池可能并没有正常地工作即使其通过了J42000检测器的测试1. 用J42000型检测器上的旋转开关选择蓄电池标牌上的电压功率等级量级2揿下检测器上的ENTER键测试值将依据测试结果简要地显示在显示屏上测试结果显示了吗—转至步骤14—14J42000检测器的显示屏显示出蓄电池优良吗—转至步骤22转至步骤15 15显示屏显示出再充电优良吗—转至步骤25转至步骤16 16显示屏显示出充电和重新测试吗—转至步骤29转至步骤17 17显示屏显示出更换蓄电池吗—转至步骤26转至步骤18 18显示屏显示出坏蓄电池更换吗—转至步骤28转至步骤19 19显示屏显示出发现表面电荷吗—转至步骤30转至步骤20 20显示屏显示出选择温度吗—转至步骤33转至步骤21 21显示屏交替显示系统检查噪声负载和重新测试吗—转至步骤34转至步骤37 221 揿下J42000检测器上的代码按钮2 为了目的依据在修理单上写下显示的代码蓄电池液体比重计上可见绿点吗—转至步骤24转至步骤23 23给蓄电池充电转至蓄电池充电液体比重计上可见绿点吗—转至步骤24转至步骤39 24蓄电池是好的安装蓄电池转至蓄电池更换这步操作完成了吗—系统完好—蓄电池工作不正常续步骤操作方法数值是否251 揿下J42000检测器上的代码按钮2 为了目的依据在修理单上写下显示的代码3 给蓄电池充电转至蓄电池充电液体比重计上可见绿点吗—转至步骤24—26在车辆内测试的蓄电池其电缆是仍然连着的吗—转至步骤27转至步骤28 271 转动点火钥匙开关到关闭位置告诫参见小心与注意事项中的蓄电池拆开告诫2 拆开蓄电池负级电缆告诫转至小心与注意事项中的蓄电池拆开告诫3 拆开蓄电池正级电缆这些操作完成了吗—转至步骤3—281 揿下J42000检测器上的代码按钮2 为了有判断的依据在修理单上写下显示的代码3 更换蓄电池转至蓄电池更换这一操作完成了吗—转至步骤2—291 揿下J42000检测器上的代码按钮2 为了有判断的依据在修理单上写下显示的代码3 给蓄电池充电转至蓄电池充电蓄电池液体比重计上可见绿点吗—转至步骤2—30重要注意事项只有当检测器探测到表面电荷可能影响测试结果时才有必要去除表面电荷直到表面电荷被去除后检测器才会完成测试顺序按照检测器的提示通过打开和关闭车辆前灯的方式去除表面电荷如果这个顺序正确地执行检测器将会自动地完成测试如果这个顺序没有正确地执行检测器将显示拆开和重新测试信息拆开和重新测试信息显示了吗—转至步骤31转至步骤32 31从蓄电池接线端上拆开检测器这一操作完成了吗—转至步骤2—32检测器将显示重新测试这个词并显示测试所选择的电压功率等级如果测试顺利地完成测试结果将会被显示显示屏出现了测试结果吗—转至步骤14转至步骤36。

E1F 强光灯 – 右后车门把手E1G 强光灯 – 仪表板左侧连接器零件信息线束：右后车门跨接线束原装设备制造商：12047662维修件：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 A 0.35 RD（红色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：仪表板原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）E1G 强光灯 – 仪表板左侧E1H 强光灯 - 仪表板右侧 X1E1H 强光灯 - 仪表板右侧 X1端子零件信息端子/托架：待定芯子/绝缘夹：待定拆卸工具/测试探针：待定针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）E1H 强光灯 - 仪表板右侧 X2E1H 强光灯 - 仪表板右侧 X2针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1LR 强光灯 – 左后车门E1LR 强光灯 – 左后车门E1M 强光灯 - 乘客车门把手连接器零件信息线束：左后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1M 强光灯 - 乘客车门把手E1P 强光灯 - 乘客车门连接器零件信息线束类型：乘客车门跨接线束原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 RD（红色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1P 强光灯 - 乘客车门E1Q 强光灯 - 中央控制台杯托左侧 (TSP)连接器零件信息线束：乘客车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）E1Q 强光灯 - 中央控制台杯托左侧 (TSP)E1RR 强光灯 – 右后车门端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束：右后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”E1RR 强光灯 – 右后车门E1S 强光灯 - 中央控制台杯托右侧 (TSP)E1S 强光灯 - 中央控制台杯托右侧 (TSP)针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1U 强光灯 - 中央控制台扶手右侧 (TSP)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1U 强光灯 - 中央控制台扶手右侧 (TSP)E4E 前大灯 – 左侧远光 (TT4)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：左侧车灯原装设备接头：B66-0238-003维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）E4E 前大灯 – 左侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线电路 功能 A 0.8 D-GN（深绿色）711 左侧前大灯远光电源电压 B 0.8 BK（黑色） 1150 搭铁连接器零件信息线束类型：右侧车灯原装设备接头：B66-0238-003维修件：由线束提供 – 参见“配件目录”说明：2 路 F Metri-Pack 280 系列，密封型（BK （黑色））端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定E4G 前大灯 - 左侧近光 (TT2)E4G 前大灯 - 左侧近光 (TT2) 针脚导线电路 功能 A 0.8 D-GN（深绿色）311 右侧前大灯远光电源电压 B 0.8 BK（黑色） 1050 搭铁连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色） 3204 前大灯高度调节错误信号E4G 前大灯 – 左侧近光 (TT4)E4G 前大灯 – 左侧近光 (TT4)E4H 前大灯 – 右侧近光 (TT2)2 1 YE （黄色）712 左侧前大灯近光控制 3 1 BK （黑色） 150搭铁 连接器零件信息线束类型：左侧车灯原装设备接头：A66-0230-005维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线 电路 功能 1 0.8 YE（黄色）712 左侧前大灯近光电源电压 2 0.75 BK（黑色） 1150搭铁E4H 前大灯 – 右侧近光 (TT2)E4H 前大灯 – 右侧近光(TT4) 连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色）3203 前大灯高度调节错误信号 2 1 YE （黄色）312 右侧前大灯近光控制 3 1 BK （黑色） 250搭铁。

电源和信号分布
线路系统和电源管理11-145
搭铁分布示意图(G406)
11-146线路系统和电源管理电源和信号分布11.3.1.7线束布线图
车身线束布线第1页，共2页
电源和信号分布线路系统和电源管理11-147
车身线束布线第2页，共2页
11-148线路系统和电源管理电源和信号分布
左后车门线束布线(LH)
电源和信号分布线路系统和电源管理11-149
右后车门线束布线(RH)
11-150线路系统和电源管理电源和信号分布
发动机冷却线束布线
电源和信号分布线路系统和电源管理11-151
尾门线束布线
11-152线路系统和电源管理电源和信号分布
驾驶员侧车门线束布线
电源和信号分布线路系统和电源管理11-153
前排乘客侧车门线束布线
11-154线路系统和电源管理电源和信号分布
车顶板/车顶内衬线束布线(KW)
中央控制台线束布线
11.3.2部件定位图
11.3.2.1主要电气部件列表
主要电气部件列表
名称位置定位图连接器端视图
——
——
11.3.2.2车辆前部/发动机舱部件视图
发动机舱部件左侧
发动机舱部件右侧
车辆部件的前端
11.3.2.3动力系统部件视图
发动机顶部部件(LDK)
发动机后部部件(LDK)
变速器部件(LBW with MT)
发动机前侧下方(LBW)
变速器部件(LBW with M36)。
