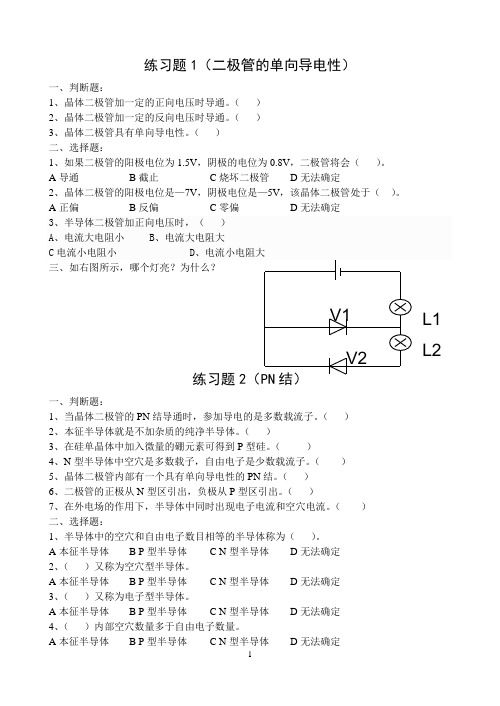

练习题1（二极管的单向导电性）一、判断题：1、晶体二极管加一定的正向电压时导通。
（）2、晶体二极管加一定的反向电压时导通。
（）3、晶体二极管具有单向导电性。
（）二、选择题：1、如果二极管的阳极电位为1.5V，阴极的电位为0.8V，二极管将会（）。
A导通B截止C烧坏二极管D无法确定2、晶体二极管的阳极电位是—7V，阴极电位是—5V，该晶体二极管处于（）。
A正偏B反偏C零偏D无法确定一、判断题：1、当晶体二极管的PN结导通时，参加导电的是多数载流子。
（）2、本征半导体就是不加杂质的纯净半导体。
（）3、在硅单晶体中加入微量的硼元素可得到P型硅。
（）4、N型半导体中空穴是多数载子，自由电子是少数载流子。
（）5、晶体二极管内部有一个具有单向导电性的PN结。
（）6、二极管的正极从N型区引出，负极从P型区引出。
（）7、在外电场的作用下，半导体中同时出现电子电流和空穴电流。
（）二、选择题：1、半导体中的空穴和自由电子数目相等的半导体称为（）。
A本征半导体 B P型半导体 C N型半导体D无法确定2、（）又称为空穴型半导体。
A本征半导体 B P型半导体 C N型半导体D无法确定3、（）又称为电子型半导体。
A本征半导体 B P型半导体 C N型半导体D无法确定4、（）内部空穴数量多于自由电子数量。
A本征半导体 B P型半导体 C N型半导体D无法确定5、（）内部自由电子是多数载流子。
A本征半导体 B P型半导体 C N型半导体D无法确定练习3（二极管的伏安特性）一、判断题：1、二极管两端只要加正向电压就一定导通。
（）2、晶体二极管的正向电压小于门坎电压时，二极管呈现电阻很大仍处于截止状态。
（）3、晶体二极管的反向电压增加到某一数值时，反向电流会突然急剧增大，这种现象称为反向电击穿。
（）4、晶体二极管击穿后立即烧毁。
（）5、晶体二极管在反向电压小于反向击穿电压时，反向电流极小，当反向电压大于反向击穿电压后，反向电流会迅速增大。
６221电子电工技术基础练习题一、单项选择题1、图1所示电路中的电流Ｉ为( )。
A ．-１AB. 1AC. ２AD.－2Ａ 2、在正弦交流纯电感电路中,电压与电流的关系是( )。
A ． i=Lu B. Ｉ＝L U C ． I=L U ω 3、图3所示电路中，判断电阻Ｒ中流通的电流及消耗的功率为( ）。
A ． 0A,２WB. 1A,2WC. 1A ，４W ４、在R ＬC 串联电路中，如果调大电容，则(A.电路的感性增强B. 电路的容性增强C. 电路的性质不变5、通常所说的交流电压220V 是指它的( ）。
Ａ.有效值 Ｂ. 平均值 Ｃ. 最大值6、常见的变压器（用于变换低频率的交流电)铁心一般是由相互绝缘的（ )叠成。
A.硅钢片 B ．生铁片 C. 铸铁片７、磁力线上任意一点的切线方向,就是该点的磁场方向,即小磁针在磁力作用下( )极所指的方向。
A. N 极B. S 极C. N 极或S 极8、一个二进制表达式为：(11010.11）2=1⨯24+1⨯２3+0⨯22+1⨯21＋0⨯2０+１⨯2-１＋ 1⨯2－2,其中24项称为( ）。
Ａ. 基数 B ． 权 C. 系数9、变压器的初级绕组加交流电压而次级绕组( )的工作状态叫空载运行。
Ａ.开路 B. 短路 Ｃ. 接额定负载10、三极管处于放大状态时,其发射结处于（ )。
Ａ.正偏 B.反偏 C ．无偏１1、D 触发器功能:( ）。
A. 具有置位、复位、保持和翻转四种功能B. 只具有置位、复位、保持三种功能C. 只具有置位、复位两种功能12、三极管放大电路中,直流通路主要用来确定电路（ ）的。
A.放大倍数 Ｂ. 静态工作点 C ． 波形失真１3、一般直流稳压电源包含变压器、整流电路、（ ）电路和稳压电路。
A. 放大B.滤波C. 调整14、数字电路内部的电路三极管电路器件,一般处于（ ）工作状态，即数字开关状态,其输入、输出只有高、低两种电位。
D. 截止或放大 B. 导通或放大 Ｃ. 截止或导通１５、图2所示电路中U 为( ）。
电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。
A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。
A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。
A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。
A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。
A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。
A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。
A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。
A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。
A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。
A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。
A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。
A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。
A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。
电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。
A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。
A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。
A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。
A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。
A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。
A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。
A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。
A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。
A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。
A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。
A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。
A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。
A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。
6221电子电工技术根底练习题一、单项选择题1、图1所示电路中的电流I 为〔〕。
B.1AC.2A2A.i=LuB.I=L UC.I=L U ω3、图3所示电路中，判定电阻R 中流通的电流及消耗的功率为〔〕。
A.0A ，2WB.1A ，2W C.1A ，4W4、在RLC A.电路的感性增强B.电路的容性增强C.电路的性质不变5、通常所讲的交流电压220V 是指它的〔〕。
A.有效值B.平均值C.最大值6、常见的变压器〔用于变换低频率的交流电〕铁心一般是由相互尽缘的〔〕叠成。
A.硅钢片B.生铁片C.铸铁片7、磁力线上任意一点的切线方向，确实是根基该点的磁场方向，即小磁针在磁力作用下〔〕极所指的方向。
A.N 极B.S 极C.N 极或S 极8、一个二进制表达式为：(11010.11)2=1⨯24+1⨯23+0⨯22+1⨯21+0⨯20+1⨯2-1+ 1⨯2-2，其中24项称为〔〕。
A.基数B.权C.系数 9、变压器的初级绕组加交流电压而次级绕组〔〕的工作状态喊空载运行。
A.开路B.短路C.接额定负载10、三极管处于放大状态时，其发射结处于〔〕。
A.正偏B.反偏C.无偏11、D 触发器功能：〔〕。
具有置位、复位、维持和翻转四种功能B. 只具有置位、复位、维持三种功能C. 只具有置位、复位两种功能12、三极管放大电路中，直流通路要紧用来确定电路〔〕的。
A.放大倍数B.静态工作点C.波形失真13、一般直流稳压电源包含变压器、整流电路、〔〕电路和稳压电路。
A.放大B.滤波C.调整14、数字电路内部的电路三极管电路器件，一般处于〔〕工作状态，即数字开关状态，其输进、输出只有高、低两种电位。
D. 截止或放大B.导通或放大C.截止或导通 15、图2所示电路中U 为〔〕。
A.30V B.-10V C.-40V16、放大电路引进电压并联负相应，能够使输进电阻〔〕。
A.增大B.减小C.不变17、全然RS 触发器，其动作要点是：〔〕。

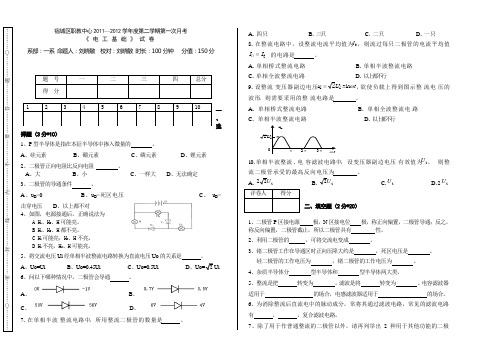

宿城区职教中心2011—2012学年度第二学期第一次月考《电工基础》试卷系部：一系 命题人：刘晓敏 校对：刘晓敏 时长：100分钟 分值：150分题 号 一 二 三 四 总分得 分一、选择题（3分*10） 1、P 型半导体是指在本征半导体中掺入微量的 。
A 、硅元素B 、硼元素C 、磷元素D 、锂元素 2、二极管正向电阻比反向电阻 。
A 、大B 、小C 、一样大D 、无法确定 3、二极管的导通条件 。
A 、u D >0B 、u D >死区电压C 、 uD >击穿电压 D 、以上都不对4、如图，电源接通后，正确说法为A H 1、H 2、H 可能亮。
B H 1、H 2、H 都不亮。
C H 1可能亮，H 2、H 不亮。
D H 1不亮，H 2、H 可能亮。
5、将交流电压Ui 经单相半波整流电路转换为直流电压Uo 的关系是。
A 、Uo=Ui B、Uo=0.45Ui C 、Uo=0.5Ui D 、Uo=2Ui 6、问以下哪种情况中，二极管会导通 。
A 、 B 、 C 、D 、7、在 单 相 半 波 整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量 是 。
A 、四 只 B 、三只 C 、二 只 D 、一 只8、在 整 流 电 路 中 ， 设 整 流 电 流 平 均 值 为I 0， 则 流 过 每 只 二 极 管 的 电 流 平 均 值I I D 0= 的 电 路 是 。
A 、单 相 桥 式 整 流 电 路B 、单 相 半 波 整 流 电 路C 、单 相 全 波 整 流 电 路D 、以上都不行9、设 整 流 变 压 器 副 边 电 压u U t 222=sin ω，欲 使 负 载 上 得 到 图 示 整 流 电 压 的 波 形， 则 需 要 采 用 的 整 流 电 路 是 。
A 、 单 相 桥 式 整 流 电 路B 、 单 相 全 波 整 流 电 路C 、 单 相 半 波 整 流 电 路D 、以上都不行π2π3πu Oωt22U10、单 相 半 波 整 流 、 电 容 滤 波 电 路 中， 设 变 压 器 副 边 电 压 有 效 值 为U 2， 则 整流 二 极 管 承 受 的 最 高 反 向 电 压 为 。
下载可编辑电工电子技术基础练习题 （1）1、固定偏置放大电路如图所示，已知UCC20V，UBE0.7 V，晶体管的电流放 大系数 β=100 ，欲满足 IC 2 mA ， U CE 4V的要求，试求电阻RB，RC的阻值。
UCCR BR C++C 2++Tu ouC1- i-2、电路如 图所示，已 知 晶 体 管 的 =60 ，rbe1 k， UBE =0.7V ， 试 求:(1) 静 态 工 作 点 IB ，IC ，UCE 。
R B1R C12V3k ΩC 1 270k Ω++C 2++3DG6u iu o－ －3、电路如图所示，已知晶体管100，计算电路的静态 值 I B ， I C ，U CE 。
4、如图：若 U CC =6V ，R C =2k Ω ,R B =200 k Ω ,β =50,用估算法计算其静态工作 点。
5、晶体管放大电路如下图所示：已知＝100，r be=1kΩ，Vcc=24V，Rc＝ 3k Ω，R b＝ 600k Ω，RL ＝ 1.5kΩ，试近似计算：放大电路的输入电阻R i；输出电阻 Ro；电压放大倍数 A u。
6、放大电路如图所示，晶体管的电流放大系数50，UBE0.6V ，RB1 =110 k，RB2=10 k，RC=6k，RE =400，RL＝ 6 k，求：(1)计算静态工作点；(2)画出微变等效电路；12VR CRB1+C2CB++E+ C1R Lu oR B2u iR E－－7、电路如图所示，已知50，r be 1 k，要求： (1)画出两个电路的微变等效电路；(2)计算输入电阻，输出电阻。
8 、单相半波整流电路中，U1为变压器原边电压，U2为变压器副边电压，U O为负载电阻 R L上的电压，若 U1 是 400V ， U1 和 U2 线圈扎数比是 20：1，计算 U O9、单相桥式整流电路中，U1 为变压器原边电压，U2 为变压器副边电压，U O为负载电阻 R L上的电压，若 U1 是 400V ， U1 和 U2 线圈扎数比是 2：1，计算 U O10、根据下面的输入波形A、B，分别画出或门输出Y1、或非门输出 Y2。
电子线路测试题三一、选择题（每题2.5分，共85分）：1、放大器必须对电信号有（）放大作用。
A电流B电压 C功率 D电流、电压和功率2、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率放大倍数为（）A 10B 100C 1000D 100003、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率增益为（）A 10B 20C 30D 404、某放大器的电压放大倍数为100，则它的电压增益是（）A 2B 10C 20D 405、某放大器的电流放大倍数为100，则它的电压增益是（）A 2B 10C 20D 406、按电路中的电压和电流符号写法的规定，直流分量用（）表示。
A大写字母和大写下标 B大写字母和小写下标C小写字母和大写下标 D小写字母和小写下标7、把放大器的输入端（），则放大器处于无信号输入状态，称为静态。
A断路B短路C以上均可8、画直流通路时，电容视作（）。
A开路 B短路 C电阻 D以上均可9、画直流通路时，电感线圈视作（）。
A开路 B短路 C电阻 D以上均可10、画交流通路时，电容视作（）。
A开路 B短路 C电阻 D以上均可11、画交流通路时，电感线圈视作（）。
A开路 B短路 C电阻 D以上均可12、画交流通路时，直流电源视作（）。
A开路 B短路 C电阻 D以上均可13、关于单级放大器，以下说法错误的选项是（）A为了使放大器不失真地放大信号，放大器必须建立适宜的静态工作点B单级共发射极放大电路兼有放大和反相作用C在交流放大器中同时存有着直流分量和交流分量两种成分D对信号的电压具有放大功能的电路就是放大器14、单级共发射极放大器的输出信号的正半周被局部削除，原因是（）A静态工作点过高B静态工作点过低C以上均不对15、若静态工作点在交流负载线上的位置过高，会造成（）失真。
A截止 B饱和 C交越 D附加16、若静态工作点在交流负载线上的位置过低，会造成（）失真。
电子线路试题及答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。
2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。
3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。
5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。
6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。
7、将________变成________ 的过程叫整流。
8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。
9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。
10、三极管是________控制元件，场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V C E 一定时， 与之间的关系。
13、作放大作用时，场效应管应工作在 区。
14、 放大电路的静态工作点通常是指_ _、 和_ 。
15、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _。
16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。
17. 画放大器的直流通路时应将电容器视为 。
电工基础习题及参考答案一、判断题（共100题，每题1分，共100分）1.电阻R1,R2,R3,并联时的等效电阻为R1R2R3/(R1+R2+R3)A、正确B、错误正确答案：B2.非正弦周期波各次谐波的存在与否与波形的对称性无关。
()A、正确B、错误正确答案：B3.在理想导体中能存在静电场，但不可以存在恒定磁场。
A、正确B、错误正确答案：B4.磁感应强度B穿过任意闭曲面的通量为零A、正确B、错误正确答案：A5.电路分析中一个电流得负值，说明它小于零。
A、正确B、错误正确答案：B6.采用分布参数分析传输电路的条件是：λ≥100/。
A、正确B、错误正确答案：B7.基尔霍夫定律只适应于线性电路。
A、正确B、错误正确答案：B8.从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的A、正确B、错误正确答案：A9.单位阶跃函数除了在t=0处不连续,其余都是连续的A、正确B、错误正确答案：A10.非正弦周期波各次谐波的存在与否与波形的对称性无关。
A、正确B、错误正确答案：B11.若P>0,说明该元件消耗（或吸收)功率，该元件为负载。
()A、正确B、错误正确答案：A12.两个电路等效，是指其对端口以外的部分作用效果相同。
()A、正确B、错误正确答案：A13.单位阶跃函数除了在t=0处不连续，其余都是连续的。
A、正确B、错误正确答案：A14.凸极同步电机中直轴电枢反应电抗小于交轴电枢反应电抗A、正确B、错误正确答案：B15.并联电路时，各电阻上的电压与电阻值成正比。
()A、正确B、错误正确答案：B16.电动势的大小与端电压相等()A、正确B、错误正确答案：B17.电路等效，即它们无论其内部还是外部都相同A、正确B、错误正确答案：B18.RL电路的时间常数r。
=L/RA、正确B、错误正确答案：A19.RC一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A20.电感电容相串联，UL=120V，UC=80V，则总电压等于200VA、正确B、错误正确答案：B21.RC电路的时间常数r。
0904班专业课分流考试试卷姓名： 学号： 得分：第一部分《电工基础》 一、判断题1、如果通过某一截面的磁通为零，则该截面处的磁感应强度也必（ ）2、通电线圈在磁场中的受力方向，可以用左手定则判定，也可以用楞次定律判定。
（ ）3、感生电流产生的磁场方向总是跟原磁场的方向相反。
（ ） 4、磁导率是一个用来表示媒介持磁性的物理量，对于不同的物质就有不同的磁导率。
（ ）5、软磁性材料的特点是比较容易磁化，但撤去外磁场则磁性也容（ ）6、磁路中的欧姆定律是：磁感应强度与磁势成正比，而与磁阻成反（ ）7、线圈中感生电动势的大小跟穿过线圈的磁通的变化成正比，这个规律叫做电磁感应定律。
（ ）8、正弦交流电的三要素是有效值、频率和角频率。
（ ） 9、用交流电压表测得交流电压值220V ，则此交流电压的最大值是2203V 。
（ ） 10、一只额定电压为220V 的灯泡，可以接在最大值为311V 的交流电上。
（ ） 11、用交流电表测得交流电的数值是指平均值。
（ ） 12、如果将一只额定电压为220V ，额定功率为100W 的白枳灯， 接到电压为220V ，输出功率2000W 的电源上，灯泡会烧坏。
（ ）13、只有纯电阻电路中，端电流和端电压的相位差才为零。
（ ） 14、某电路两端的端电压为u =2202sin(314t+30°)V,电路中的 电流为i =102sin(314t-30°)A,则该电路为电感性电路。
（ ） 二、选择题1、若一通电直导体在匀强磁场中受到的磁场力为最大，这时通电直导体与磁力线的夹角为（ ）。
A ．0°B ．90°C ．30° D60°2、磁力线上任一点所表示的磁场方向，就是该点（ ）的方向。
A ．指向N 极B ．指向S 极C ．切线D ．直线 3、左手定则可以判别通电导体在磁场中的（ ）。
A ．受力方向B ．受力大小C ．感生电流方向D ．感生电流大小4、如图4－1所示，磁极中间通电直导体的受力情况为（ ）。
A C ．向左受力 D ．向右受力5、电感量一定的线圈，产生的自感电动势较大，说明该线圈中通过电流的（ ）。
A ．数值大 B ．变化大 C ．时间长 D ．变化率大6、正弦交流电的三要素是指（ ）A 、电阻、电感和电容B 、有效值、频率和初相C 、频率、周期和初相D 、瞬时值、最大值和有效值7、已知u 1=102sin ωt(V), u 2=52sin(ωt-30°)(V),那么u 1与u 2的相位差是（ ）A 、0°B 、210°C 、30°D 、无法确定 8、在纯电容电路中，正确的关系式是（ ）A 、I=ωCUB 、I=C U ω C 、I=C m U XD 、I=CX u9、交流电路如图5－3所示，电容、电阻两端的电压分别为30V 和40V ，则电源U=（ ）A 、10VB 、70VC 、 220VD 、50V 10、在一RLC 串联电路5－4中，端电压与电流的相量图如图所示，这个电路是（ ）A 、纯电感电路；B 、电容性电路 C图4－111、某一灯泡上写着额定电压220V，就是指（）A、最大值B、瞬时值C、有效值D、平均值12.电路中总电流起前端电压90°相位的交流电路称为（）A、谐振电路B、纯电感电路C、电容性电路D、纯电容电路三、填空题1、当导体在磁场作运动，或线圈中的磁通时，在导体或线圈中都会产生感生电动势。
2、楞次定律指出：由产生的磁场总是的变化。
3、当线圈中磁通要增加时，感生电流的磁场方向与原磁通方向；当线圈中磁通要减少时，感生电流的磁场方向与原磁通方向。
4、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场，在匀强磁场中，磁力线是一组。
5、电感对交流电的阻碍作用叫做________，交流电频率越高，这种阻碍作用_______；电容对交流电的阻碍作用叫做______，交流电频率越高，这种阻碍作用__________。
6、在RLC串联电路中，已知电流为5A，R=30Ω，XL =40Ω，XC=80Ω，那么电路的阻抗为______，该电路称为________性电路。
7、已知交流电压u=2202sin(314t+45°)V，它的有效值是_________，频率是________，初相是_______。
若电路接上一纯电感负载XL=220Ω，则电路上电流的有效值是_______，电流的解析式是________________。
8、市用照明电的电压是220V，这是指电压的________值，接入一个标有“220V100W”的白炽泡，灯丝上通过电流的有效值是_________，电流的最大值是_________。
9、一个电阻可以不计，电感为0.1H的线圈接在220V50HZ的交流电源上，线圈的感受抗是__________Ω，线圈中的电流是________。
10、如图5-12所示，电阻、电感和电容两端的电压都是100V，那么电路的端电压是_________。
四、计算题1、如图4－12所示，在磁场强度是5A／m的磁场中，均匀介质的相对磁导率是10000，通电导体ab的长度为2米，已知导体所受的磁场力为3.14×10-2N，方向垂直纸面指向我们：（1）磁感应强度的大小；（2）通地导体中电流的大小和方向。
2.一个交流接触器线圈的电感是5H，电阻不计，在它两端加上u=102sin314tV的交流电压。
求：①通过线圈的电流大小；②写出线圈中电流的解析式；③作出电流和端电压的相量图。
3.已知一个容量为10uF的容器接到u=2202sin100πtV的交流电源上，求：①电路中电流的大小；②写出电流的解析式；③作出电流和端电压的相量图。
图4－12第二部分《电子线路》姓名：学号：得分：一、选择题：1、在整流电路的负载两端并联一只电容后，其输出电压的大小将随负载电阻和电容量的增加而_____。
A、减小B、增大C、不变D、趋于零2、下列器件不是非线性器件是（）A、二极管B、三极管C、场效应管D、电阻3．测得放大电路中三极管的各极电位如图，则该三极管为（）。
A.NPN ,硅管B.PNP ，硅管C. NPN ,锗管D. PNP , 锗管4、固定偏置电路如图所示，完成以下各题（1）、图中Rc的作用是（）A、建立合适的静态工作点B、降低加在三极管集电极上的电压C、调节ICQD、防止输出信号交流对地短路，把放大的电流转换成电压（2）、当用直流电压表测得VCE ≈VG时，可能是（）A、Rb开路B、Rc开路C、Rb短路D、RL开路（3）、若仅增大Rb，则（）A、|AV |减小，Ri增大，RO不变 B、|AV|减小，Ri减小，RO不变C、|AV |增大，Ri增大，RO不变 D、|AV|增大，Ri减小，RO不变7、当信号频率等于放大电路的f L或f H时，放大倍数的增益约下降A. 3dBB. 4dBC. 5dB （）8、在放大电路中为了稳定放大倍数，应引入（）A、直流负反馈 B、交流负反馈C、直流负反馈和交流负反馈大光明D、直流正反馈9、某多级放大电路中，测得A1u=25，A2u=-10 ，A3u1，则可判断这三级电路的组态分别是（）。
A. 共射极、共基极、共集电极B. 共基极、共射极、共集电极C. 共基极、共基极、共集电极D. 共集电极、共基极、共基极10、差动式直流放大器与直接耦合式直流放大器相比，其主要优点在于______A、放大倍数增加B、输人电阻增加C、有效地抑制零点漂移D、各级静态工作点独立二、判断题：1、直接耦合放大电路只能放大直流括号，不能放大交流信号。
（）2、共集放大电路的电压放大倍数总是小于1，故不能用来实现功率放大。
（）3、晶体管的输入电阻rbe是一个动态电阻，故它与静态工作点无关。
（）4、直接耦合放大电路存在零点漂移主要是由于晶体管参数受温度影响。
（）5、为增大电压放大倍数，集成运放的中间级多采用共集放大电路（）6、理想集成运放用作电压比较器时，其输出电压应为高电平或低电平。
（）三、填空题：1、二极管反向击穿分电击穿和热击穿两种情况，其中是可逆的，而会损坏二极管。
2、二极管的主要参数有两个：和使用时不得超过，否则会损坏二极管。
3、一般情况下，晶体三极管的电流放大系数随温度的增加而。
4、理想集成运放差模输入电阻为，开环差模电压放大倍数为，输出电阻为。
5、集成运算放大器是具有放大倍数耦合的多级放大器；理想运算放大器的开环差模放大倍数Aud接近；四、分析计算题：1、电路如图所示，已知晶体管的电流放大系数β=40，管子的输入电阻rbek=1Ω，要求:(1)画出放大电路的交流通路；(2)计算放大电路的输入电阻ri；(3)写出电压放大倍数Au 的表达式。
2、如图所示电路，R1=20KΩ,R2=40KΩ,R3=R4=R5=10KΩ,R6=20KΩ,R7==30KΩ.1)试推导输出电压uo与输入电压ui的关系2）求出电路的输入电阻ri=ui/iioUCCV。
