专利名称：一种线缆收卷装置
专利类型：发明专利
发明人：姚志营,路召杰,杨竹会,闫波申请号：CN202010647143.7
申请日：20200707
公开号：CN111977457A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明涉及一种线缆收卷装置，其包括底座、从前至后依次安装在底座上的浸润装置、摩擦装置、摆动装置以及卷收装置，线缆依次通过浸润装置、摩擦装置以及摆动装置后通过卷收装置进行收卷；本发明依次设计有浸润装置、摩擦装置、摆动装置以及卷收装置，线缆在收卷过程中首先经过浸润装置进行冲洗浸润，使线缆表面的淤泥变的松散，然后再经过摩擦装置将表面的淤泥擦掉，摆动装置可以使线缆进行左右摆动，使线缆与摩擦装置不仅仅会进行前后方向的摩擦，也会进行左右方向的摩擦，最后再通过卷收装置完成收卷。

通过浸润、摩擦可以将粘连在线缆上的淤泥有效进行去除，使最终卷收起来的线缆整洁干净，不会影响下次使用。

申请人：国家电网有限公司,国网河北省电力有限公司,国网河北省电力有限公司邢台供电分公司,国网河北省电力有限公司平乡县供电分公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：石家庄新世纪专利商标事务所有限公司
更多信息请下载全文后查看。

专利名称：一种电缆用回收装置专利类型：实用新型专利
发明人：黄金凤,马勇,杨易旻
申请号：CN201721076496.6申请日：20170826
公开号：CN207451282U
公开日：
20180605
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种回收装置，尤其涉及一种电缆用回收装置。

本实用新型要解决的技术问题是提供一种可直接取下回收好的电缆的电缆用回收装置。

为了解决上述技术问题，本实用新型提供了这样一种电缆用回收装置，包括有车轮、底板、固定机构、移动机构、第一固定板、转动机构、绕线筒、第二固定板、盖板、螺丝、第一连接杆和第二连接杆；车轮固接于底板底部；底板上开有供固定机构通过的通孔。

本实用新型达到了可直接取下回收好的电缆的效果。

申请人：黄金凤,马勇,杨易旻
地址：451184 河南省郑州市新郑市辛店镇赵家寨煤矿
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

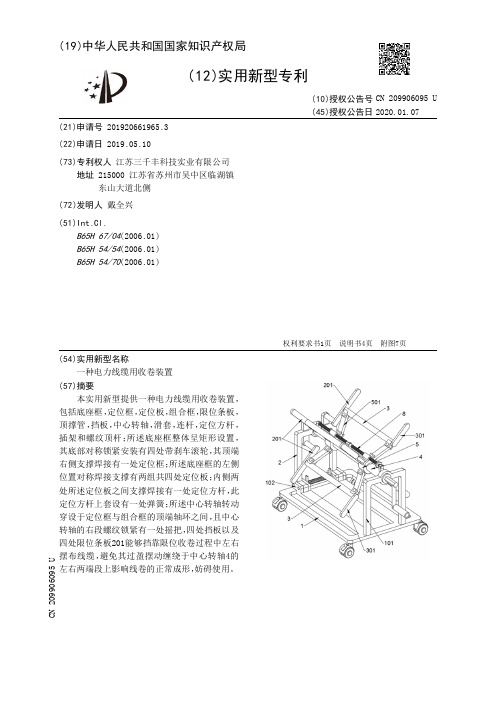

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920661965.3(22)申请日 2019.05.10(73)专利权人 江苏三千丰科技实业有限公司地址 215000 江苏省苏州市吴中区临湖镇东山大道北侧(72)发明人 戴全兴　(51)Int.Cl.B65H 67/04(2006.01)B65H 54/54(2006.01)B65H 54/70(2006.01)(54)实用新型名称一种电力线缆用收卷装置(57)摘要本实用新型提供一种电力线缆用收卷装置，包括底座框，定位框，定位板，组合框，限位条板，顶撑管，挡板，中心转轴，滑套，连杆，定位方杆，插架和螺纹顶杆；所述底座框整体呈矩形设置，其底部对称锁紧安装有四处带刹车滚轮，其顶端右侧支撑焊接有一处定位框；所述底座框的左侧位置对称焊接支撑有两组共四处定位板；内侧两处所述定位板之间支撑焊接有一处定位方杆，此定位方杆上套设有一处弹簧；所述中心转轴转动穿设于定位框与组合框的顶端轴环之间，且中心转轴的右段螺纹锁紧有一处摇把，四处挡板以及四处限位条板201能够挡靠限位收卷过程中左右摆布线缆，避免其过盈摆动缠绕于中心转轴4的左右两端段上影响线卷的正常成形，妨碍使用。

权利要求书1页 说明书4页 附图7页CN 209906095 U 2020.01.07C N 209906095U权　利　要　求　书1/1页CN 209906095 U1.一种电力线缆用收卷装置，其特征在于：包括底座框(1)，定位框(101)，定位板(102)，组合框(2)，限位条板(201)，顶撑管(3)，挡板(301)，中心转轴(4)，滑套(5)，连杆(501)，定位方杆(6)，插架(7)和螺纹顶杆(8)；所述底座框(1)整体呈矩形设置，其底部对称锁紧安装有四处带刹车滚轮，其顶端右侧支撑焊接有一处定位框(101)；所述底座框(1)的左侧位置对称焊接支撑有两组共四处定位板(102)；所述组合框(2)的左右竖直撑杆呈L状设置，两处竖直撑杆的底部折拐段对应插装于两组定位板(102)的中间插空中；内侧两处所述定位板(102)之间支撑焊接有一处定位方杆(6)，此定位方杆(6)上套设有一处弹簧；所述中心转轴(4)转动穿设于定位框(101)与组合框(2)的顶端轴环之间，且中心转轴(4)的右段螺纹锁紧有一处摇把。

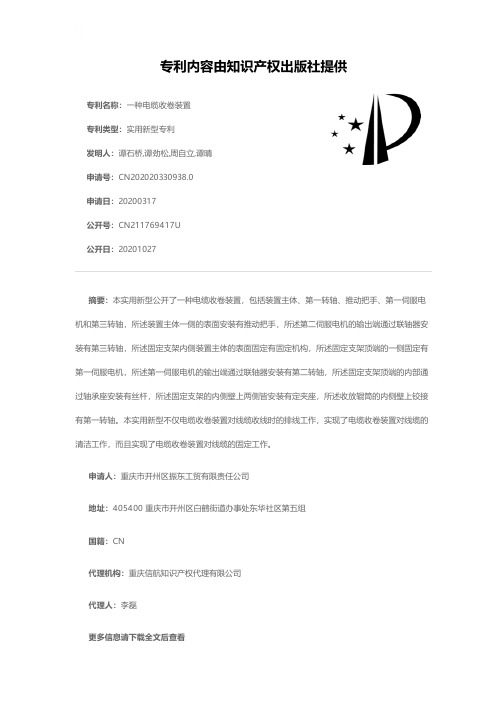

专利名称：一种电缆收卷装置
专利类型：实用新型专利
发明人：谭石桥,谭劲松,周自立,谭晴申请号：CN202020330938.0
申请日：20200317
公开号：CN211769417U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆收卷装置，包括装置主体、第一转轴、推动把手、第一伺服电机和第三转轴，所述装置主体一侧的表面安装有推动把手，所述第二伺服电机的输出端通过联轴器安装有第三转轴，所述固定支架内侧装置主体的表面固定有固定机构，所述固定支架顶端的一侧固定有第一伺服电机，所述第一伺服电机的输出端通过联轴器安装有第二转轴，所述固定支架顶端的内部通过轴承座安装有丝杆，所述固定支架的内侧壁上两侧皆安装有定夹座，所述收放辊筒的内侧壁上铰接有第一转轴。

本实用新型不仅电缆收卷装置对线缆收线时的排线工作，实现了电缆收卷装置对线缆的清洁工作，而且实现了电缆收卷装置对线缆的固定工作。

申请人：重庆市开州区振东工贸有限责任公司
地址：405400 重庆市开州区白鹤街道办事处东华社区第五组
国籍：CN
代理机构：重庆信航知识产权代理有限公司
代理人：李磊
更多信息请下载全文后查看。

专利名称：一种线缆自动收卷机专利类型：实用新型专利
发明人：张菊平,曹能治
申请号：CN201920299872.0申请日：20190309
公开号：CN209777916U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种线缆自动收卷机，属于收卷机领域，其底座和与底座连接的龙门架，所述龙门架上设置有传动横梁，所述传动横梁上设有往复滑移的滑台，所述滑台上连接有过渡线盘；所述底座上开设有安装缺口，所述安装缺口内转动连接有平行设置的主动辊和从动辊，所述主动辊的一端通过驱动机构驱使转动。

本实用新型具有方便安装与更换收线轮，提高工作效率的效果，同时还能够根据线缆的送线速度对收卷的速度进行调节，从而增加了设备的适用性，满足了安全生产的要求。

申请人：张家港市大辰机械制造有限公司
地址：215000 江苏省苏州市张家港市锦丰镇三兴季家桥
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电缆智能收卷装置
专利类型：实用新型专利
发明人：金航,冯爱华,蔡彦敏,金世强,李高强申请号：CN201921043720.0
申请日：20190705
公开号：CN210312973U
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆智能收卷装置，包括底架、底板、固定板和安装底座，所述底架的上方固定安装有固定箱，且固定箱的内部固定安装有电机，所述电机的下方电性连接有蓄电池，所述底板设置在固定箱的左侧，所述连接板的上方设置有收卷辊，所述固定板焊接连接在右侧的挡板外表面，所述限位板的内部开设有第一限位槽，且限位板的外表面焊接连接有第二限位块，所述固定板的内部开设有第二限位槽，且固定板内表面焊接连接有第一限位块，所述安装底座固定安装在底架的右端上表面，且安装底座的内部连接有竖杆。

该电缆智能收卷装置，便于收卷辊的安装与更换，且便于对电缆进行暂时的存放以及运输，并且便于室外的长期工作。

申请人：河南金水电缆集团有限公司
地址：453000 河南省新乡市平原示范区嵩山大道6号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种电缆线自动收卷装置专利类型：实用新型专利
发明人：李喜忠
申请号：CN201820392458.X
申请日：20180322
公开号：CN208103561U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆线自动收卷装置，包括基座和支撑架，所述基座和支撑架的中部铰接相连，所述支撑架的一端设有用于收卷电缆线的卷筒，另一端设有升降所述卷筒的升降组件，所述的支撑架上设有安装所述卷筒的可伸缩的支撑组件，在与所述支撑组件相对一侧的支撑架上设有可拉动所述卷筒左右位移的传动机构；还包括驱动所述支撑组件转动以带动所述卷筒旋转的第一驱动装置和驱动所述传动机构运动以带动所述卷筒位移的第二驱动装置。

本实用新型提供了一种结构紧凑，使用方便的电缆线自动收卷装置，可将电缆线整齐的收卷，避免各层电缆线之间相互摩擦而损坏的问题，同时提高了产品质量、生产效率、生产安全性，大大降低了劳动强度。

申请人：广西和联胜电缆有限公司
地址：542807 广西壮族自治区贺州市平桂区黄田镇黄田村第六组
国籍：CN
代理机构：广州市越秀区海心联合专利代理事务所(普通合伙)
代理人：孙建霞
