11-048职业技能鉴定指导书电力电缆
电力电缆是用于输送和分配电能的重要电气设备，常见于建筑、工业、能源等领域。
职业技能鉴定指导书旨在指导电力电缆相关岗位的职业人员进行技能鉴定和评估。
以下是11-048职业
技能鉴定指导书电力电缆的主要内容：
1. 考核范围：指导书明确了鉴定的范围，包括电力电缆的安装、维护、检修和故障排除等方面。
2. 考核内容：详细列出了电力电缆相关技能的考核内容，如电缆的制作、布线、连接、接地、绝缘、维护等。
3. 考核要求：对于每个技能点，指导书给出了具体的考核要求，包括相关的理论知识、操作规程、安全要求等。
4. 考核方法：指导书介绍了电力电缆技能鉴定的具体方法和步骤，包括理论考试、实际操作考核、技能展示等。
5. 考核标准：指导书设定了电力电缆技能鉴定的评分标准和等级划分，以便评估考核人员的技能水平。
6. 安全要求：指导书强调了电力电缆作业的安全要求，包括个人防护装备的使用、操作规范、事故应急处理等方面。
7. 相关法规和标准：指导书列举了与电力电缆相关的法规和标准，如电气安全规范、电缆安装规程等，并要求考核人员掌握和遵守相关规定。
通过11-048职业技能鉴定指导书电力电缆，电力电缆相关岗
位的职业人员可以根据指导书的要求进行自我学习和技能提升，同时也作为组织和机构进行技能培训和鉴定的参考。
电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

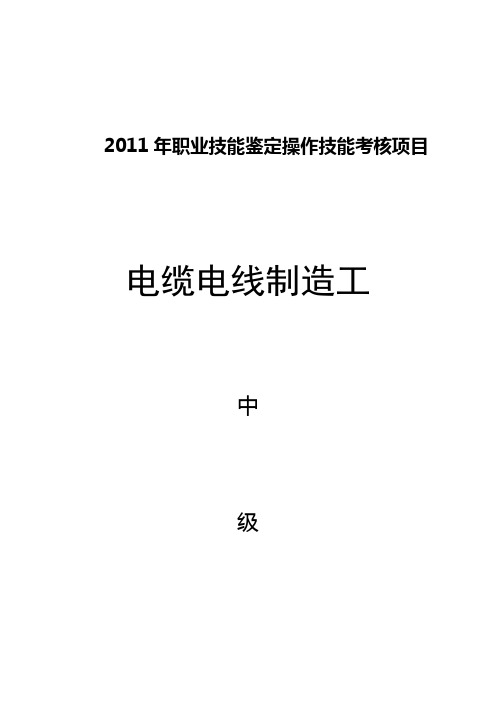

2011年职业技能鉴定操作技能考核项目电缆电线制造工中级中国石油大庆职业技能鉴定中心电缆电线制造工中级试题目录试题一、测算塑料线每km材料用量（选配原材料30％）试题二、测算电缆每km钢带、PVC带用量（选配原材料30％）试题三、检测绞线外径、绞线节径比（选配原材料30％）试题四、安装Φ120挤出机头（操作生产设备40％）试题五、拉制铝单线（操作生产设备40％）试题六、成缆铠装电缆（操作生产设备40％）试题七、检验成品电缆直流电阻（控制产品质量30％）试题八、检测导体直流电阻（控制产品质量30％）试题九、分析和处理拉制铝单线时断线故障（控制产品质量30％）电缆电线制造工中级试题组合目录组合一：1、测算塑料线每km材料用量（选配原材料30％）2、安装Φ120挤出机头（操作生产设备40％）3、检测导体直流电阻（控制产品质量30％）组合二：1、测算电缆每km钢带、PVC带用量（选配原材料30％）2、成缆铠装电缆 (操作生产设备40％)3、检验成品电缆直流电阻（控制产品质量30％）组合三：1、检测绞线外径、绞线节距比（选配原材料30％）2、拉制铝单线（操作生产设备40％）3、分析和处理拉制铝单线时断线故障（控制产品质量30％）试题一：测算塑料线每km材料用量1、准备要求（1）设备准备（1）操作程序说明：1）准备工作2）校对量具3）制备试样4）测量结构5）计算截面积6）计算导体用量7）计算绝缘用量8）清理现场（2）考核规定说明：1）如违章操作或未按规定的操作程序执行操作，将停止考核。
2）考核采用百分制，考核项目得分按组卷比例进行折算。
（3）考核方式说明：实际操作，以操作过程与操作标准进行评分。
（4）测试技能说明：本项目主要测量考生对测算塑料线材料用量的操作技能及熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：20 min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表中国石油天然气集团公司职业技能鉴定统一试卷电缆电线工中级操作技能考核评分记录表现场号工位号性别试题名称：测算塑料线每km材料用量考核时间：20min：编码：80010000-JL-24试题二：测算电缆每km钢带、PVC带用量1、准备要求（1）材料准备（1）操作程序说明：1）准备工作2）校对量具3）测量过程4）计算钢带用量5）计算PVC带用量6）检验结果7）清理现场（2）考核规定说明：1）如违章操作或未按规定的操作程序执行操作，将停止考核。
技能认证电缆高级工考试(习题卷15)第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]（技师）电缆线路工程的预验收整改结束后，填写工程竣工报告，并向上级()提交工程验收申请。
A)质量管理部门B)设备运行管理单位C)工程质量监督站D)设备检修管理部门答案:C解析:2.[单选题]验收人员应根据技术协议、相关规程规范、验收文档以及( )开展现场验收。
A)可研报告B)运行经验C)设计图纸D)监理报告答案:C解析:3.[单选题]高压电缆金属护套的环流测试最好选择在（）。
A)供电负荷最小时段B)供电负荷最大时段C)任意时段D)晚上答案:B解析:4.[单选题]拉线盘的埋深和方向应符合设计要求。
拉线棒与拉线盘应垂直，拉线棒外露地面部分的长度为（）。
A)200～300mmB)300～400mmC)400～500mmD)500～700mm答案:D解析:5.[单选题]单人用心肺复苏法对触电无呼吸无心跳人员实施抢救，单人抢救时，按压与吹气比为( )。
A)30:2B)20:1C)15:1D)15:2答案:D解析:6.[单选题]万用表又称( )。
D)以上都不对答案:A解析:7.[单选题]安全用具分为（）安全用具和一般防护安全用具两大类。
A)生产；B)绝缘；C)操作；D)工作答案:B解析:8.[单选题]（技师）下述论述中，正确的是（）。
A)当计算电路时，规定自感电动势的方向与自感电压的参考方向都跟电流的参考方向一致。
这就是说，自感电压的实际方向就是自感电动势的实际方向B)自感电压的实际方向始终与自感电动势的实际方向相反C)在电流增加的过程中，自感电动势的方向与原电流的方向相同D)自感电动势的方向除与电流变化方向有关外，还与线圈的绕向有关答案:B解析:9.[单选题]交联聚乙烯电缆接头和终端用的应力控制管或应力控制带，是用介电常数大于（）的高介电常数材料制成的。
A)5B)10C)20D)30答案:C解析:10.[单选题]（技师）接地体当采用搭接焊连接时，要求扁钢的搭接长度应为其宽度的（），四面施焊。
电线电缆制造工国家职业标准１．职业概况１．１ 职业名称电线电缆制造工。
１．２ 职业定义使用电线电缆制造设备，对导体材料进行铸轧、拉拔、绞合，对电线电缆绝缘或护层进行挤包、绞制、涂覆、烘干，对光纤进行着色、套塑、绞合、挤包等加工处理的人员，以及对电线电缆和光缆半成品或成品进行检测、修理的人员。
１．３ 职业等级本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。
１．４ 职业环境条件室内，部分岗位高温，有噪声或接触有毒有害物质。
１．５ 职业能力特征具有一定的分析、判断和计算能力；具有较强的空间感和较敏锐的色觉，手指手臂灵活，动作协调。
１．６ 基本文化程度初中毕业。
１．７ 培训要求１．７．１ 培训期限全日制职业学校教育，根据其培养目标和教学计划确定。
晋级培训期限：初级不少于６４０标准学时；中级不少于６７０标准学时；高级不少于６７０标准学时；技师（具有高级基础）不少于６２０标准学时；高级技师不少于６２０标准学时。
１．７．２ 培训教师培训初、中级的教师，应具有本职业高级以上职业资格证书或具有相关专业中级以上专业技术职称；培训高级的教师，应具有本职业技师以上职业资格证书或具有相关专业高级专业技术职称；培训技师的教师，应具有本职业高级技师职业资格证书或相关专业高级专业技术职称，并具有丰富的生产和工艺实践经验；培训高级技师的教师，应取得本职业高级技师职业资格证书４年以上，或具有相关专业高级专业技术职称，并具有丰富的生产组织和工艺实践经验。
１．８ 鉴定要求１．８．１ 适用对象从事或准备从事本职业的人员。
１．８．２ 申报条件———初级（具备以下条件之一者）（１）经本职业初级正规培训达规定标准学时数，并取得毕（结）业证书。
（２）在本职业连续见习工作２年以上。
（３）本职业学徒期满。
———中级（具备以下条件之一者）（１）取得本职业初级资格证书后，连续从事本职业工作３年以上，经本职业中级正规培训达规定标准学时数，并取得毕（结）业证书。
1、电力电缆工高级技师技能考核实操电力电缆工高级技师技能考核实操（答辩）部分一、如何进行电缆缺陷的管理？参考答案：电缆设备缺陷是指已投入运行或备用的电缆线路和附属设备有威胁安全运行的异常现象，但尚未造成故障。
为确保电缆线路的安全运行，必须对电缆缺陷进行有效的管理，及时发现和消除电缆缺陷，提高电缆线路的健康水平。
为此，电缆运行管理部门应建立完整电缆缺陷管理制度。
按电缆设备缺陷对电缆线路的安全运行的影响程度，一般将电缆设备缺陷分为危急、严重、一般三类统计处理。
危急缺陷是指缺陷情况特别严重，设备已不能继续安全运行，必须立即消除或采取必要安全技术措施进行临时处理，否则可能导致设备损坏及停电事故的缺陷。
严重缺陷是指缺陷性质比较严重，虽尚可继续运行，但可能在短期内发生事故，需尽快消除的缺陷。
这类缺陷应安排在一周内消缺，消缺前应加强监视。
一般缺陷，为性质一般、情况轻微，近期内对安全运行影响不大，可列入月度检修计划，在一个季度内处理。
在电缆缺陷管理制度中，要制定消除缺陷的规范流程对电缆缺陷的发现、汇报、登录、安排处理、消缺信息反馈，缺陷消除等规范化管理，明确各部门的职责，建立缺陷处理闭环管理系统。
二、如何编制电缆的运行、维护与检修计划？参考答案：城市电缆网必须贯彻“N—1的安全原则”，对于特别重要的地区，要求达到N —2。
同时，结合本地区设备的具体情况作适当的调整。
经常性的运行和维护工作，必须根据线路检查和试验结果，以及历年事故分析所提出的反事故对策，编制年度电缆线路的维修计划、计划内容应包括工作项目、工作进度、劳动力安排、材料准备和主要材料消耗数量、总的工作量应该从下列诸方面考虑：1、年平均供电故障次数。
2、年平均定期预防性试验击穿的次数。
3、拟加以改装的有缺陷的接头或终端数量。
4、根据各电压等级电缆线路的运行状况分析和反事故对策提出的措施。
5、根据线路巡视、温度测量、负荷检查等提出的措施。
6、有关防止电缆腐蚀的工作。
一、问答题1、到目前为止，在电线电缆行业中所用试验电源有两种方式产生，请简述其方法。
答：一种用一般的调压器和升压变压器产生所需试验电压，此方式适合于试验电压不高，容量较小的试验。
另一种方式就是串联谐振方式产生试验电压。
2、请推导单臂电桥（惠斯登电桥）平衡公式：推导：由R1、R2、R0和Rx连接成一个四边形，每一边称为电桥一个臂，对角用A、C连接电源和限流电阻R，对角B、C之间连接用检流计G，调节R0。
使B、D两点的电位相等，此时检流计读数为0，故有RxR2=R1R0Rx=R！/R2R03、电线电缆对导体（线芯）的要求是什么？答：具有较高的导电率，足够的机械性能，耐化学稳定性，不易氧化以及便于加工和焊接等性能。
4、什么是不合格测量设备？答：不合格测量设备指已经损坏、过载或误操作、显示不正常、功能出现了可疑、超过了规定的检定（校准）周期，封缄的完整性已经被损坏等测量设备。
5、试验误差主要来自哪三方面？其性质又可分为哪些答：测量方法、测量仪器和测量者的测量要求。
其性质分：系统误差和偶然误差。
6、交流电压试验注意事项有几点？答（1）试验回路应有快速保护装置，以保证当试样击穿或样端部或终端发生沿表面闪络放电或内部击穿时能迅速切除试验电流；（2）试区周围应有金属接地栅栏、进出口门连锁、信号指示灯和“高压危险”警告牌安全措施；（3）试区应有接地极，接地电阻应小于4Ω，升压变压器的接地端和试样端或附加电极均应与接地可靠连接。
7、SI制是一种科学单位制，其构成原则有哪几点？答：（1）它是由基本单位、导出单位和词头组成；（2）一个物理量应只有一个单位；（3）SI制是“一惯性”的单位制8、结构尺寸检查的重要性是什么？答：对电线电缆而言，结构尺寸是为保证电缆完成其特定功能而设计的技术数据，只有在结构尺寸符合标准的前提下，才能进行其它试验，所以结构尺寸检查是非常重要的一项必不可少的检查项目。
9、影响绝缘电阻大小的因素有哪些？答：（1）材料本身原因；（2）材料存储原因；（3）结构偏离要求造成的原因；（4）测试技术造成的原因。
