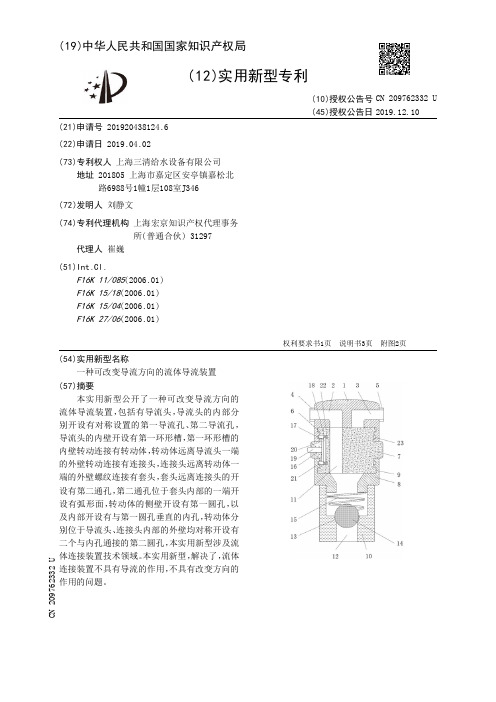

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920438124.6(22)申请日 2019.04.02(73)专利权人 上海三清给水设备有限公司地址 201805 上海市嘉定区安亭镇嘉松北路6988号1幢1层108室J346(72)发明人 刘静文 (74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 崔巍(51)Int.Cl.F16K 11/085(2006.01)F16K 15/18(2006.01)F16K 15/04(2006.01)F16K 27/06(2006.01)(54)实用新型名称一种可改变导流方向的流体导流装置(57)摘要本实用新型公开了一种可改变导流方向的流体导流装置，包括有导流头，导流头的内部分别开设有对称设置的第一导流孔、第二导流孔，导流头的内壁开设有第一环形槽，第一环形槽的内壁转动连接有转动体，转动体远离导流头一端的外壁转动连接有连接头，连接头远离转动体一端的外壁螺纹连接有套头，套头远离连接头的开设有第二通孔，第二通孔位于套头内部的一端开设有弧形面，转动体的侧壁开设有第一圆孔，以及内部开设有与第一圆孔垂直的内孔，转动体分别位于导流头、连接头内部的外壁均对称开设有二个与内孔通接的第二圆孔，本实用新型涉及流体连接装置技术领域。
本实用新型，解决了，流体连接装置不具有导流的作用，不具有改变方向的作用的问题。
权利要求书1页 说明书3页 附图2页CN 209762332 U 2019.12.10C N 209762332U权 利 要 求 书1/1页CN 209762332 U1.一种可改变导流方向的流体导流装置，包括有导流头(1)，其特征在于：所述导流头(1)的内部分别开设有对称设置的第一导流孔(2)、第二导流孔(3)，所述导流头(1)的内壁开设有第一环形槽(6)，所述第一环形槽(6)的内壁转动连接有转动体(7)，所述转动体(7)远离导流头(1)一端的外壁转动连接有连接头(8)，所述连接头(8)远离转动体(7)一端的外壁螺纹连接有套头(10)，所述套头(10)远离连接头(8)的开设有第二通孔(12)，所述第二通孔(12)位于套头(10)内部的一端开设有弧形面(13)，所述转动体(7)的侧壁开设有第一圆孔(16)，以及内部开设有与第一圆孔(16)垂直的内孔(17)，所述转动体(7)分别位于导流头(1)、连接头(8)内部的外壁均对称开设有二个与内孔(17)通接的第二圆孔(18)。
![一种水路切换器[实用新型专利]](https://img.taocdn.com/s1/m/b9f8e7ae33687e21ae45a9a5.png)
专利名称：一种水路切换器
专利类型：实用新型专利
发明人：罗鹏华,刘俊尧,朱庭辉,汪灵康,叶飞,陈浩申请号：CN201621392032.1
申请日：20161215
公开号：CN206334431U
公开日：
20170718
专利内容由知识产权出版社提供
摘要：本实用新型属于净水领域，公开了一种水路切换器，包括：设有阀体腔的本体，设于阀体腔内的阀芯，与阀芯固定连接的手柄，所述本体设有与阀体腔连通的进水通道，与阀体腔连通的第一出水通道和第二出水通道，所述阀芯为柱状，其用于切换进水通道与第一出水通道或第二出水通道连通；所述第一出水通道的出水端设有旋转卡接槽，及缺口。
本实用新型其采用柱状阀芯来切换水路，且阀芯的材料采用陶瓷，提高了承压能力，延长了使用寿命，使用时，不会对水质产生影响。
并且，在第一出水通道设置有旋转卡接槽，可以连接滤芯，也可以通过切换接头与净水器连接，实现多功能的水路切换。
本实用新型结构简单，设计合理，实用性强，可大力推广应用于市场。
申请人：深圳市沃泰克环保设备有限公司
地址：518000 广东省深圳市龙岗区坪地街道怡心社区教育中路39号B栋
国籍：CN
代理机构：深圳市精英专利事务所
代理人：冯筠
更多信息请下载全文后查看。
![一种水流量标准装置中的换向器[实用新型专利]](https://img.taocdn.com/s1/m/2265fe3fbb1aa8114431b90d6c85ec3a87c28bb5.png)
(10)授权公告号 (45)授权公告日 2010.11.03*CN201622100U*(21)申请号 201020113210.9(22)申请日 2010.02.11G01F 25/00(2006.01)(73)专利权人浙江省计量科学研究院地址310013 浙江省杭州市西湖区天目山路222号2号楼(72)发明人马龙博 郑建英(74)专利代理机构杭州求是专利事务所有限公司 33200代理人林怀禹(54)实用新型名称一种水流量标准装置中的换向器(57)摘要本实用新型公开一种水流量标准装置中的换向器，该换向器包括换向喷嘴、第一分流器、第一换向流道、第二换向流道、相互匹配的换向器计时导杆和光电转换器，换向器计时导杆与第一分流器固定连接，在第一换向流道和第二换向流道的下方还设有第二分流器，第二分流器内有相互隔离的第一分流腔、计量腔和第二分流腔，第一分流腔和第二分流腔分别位于计量腔的两侧，计量腔、第一分流腔和第二分流腔均有进水口和出水口，计量腔、第一分流腔和第二分流腔的进水口分别与第一换向流道和/或第二换向流道的出水口对应，计量腔的出水口设于其底部。
本实用新型通过实现换向器的“换入/换出同向”提高了水流量标准装置的测量准确度。
(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 5 页CN 201622100 UC N 201622100 U1.一种水流量标准装置中的换向器，包括换向喷嘴(1)、第一分流器(2)、第一换向流道(31)、第二换向流道(32)、相互匹配的换向器计时导杆(4)和光电转换器(5)，换向器计时导杆(4)与第一分流器(2)固定连接，其特征在于：在第一换向流道(31)和第二换向流道(32)的下方还设有第二分流器(6)，该第二分流器(6)内设有相互隔离的第一分流腔(61)、计量腔(63)和第二分流腔(62)，所述第一分流腔(61)和第二分流腔(62)分别位于计量腔的两侧，所述计量腔、第一分流腔和第二分流腔均设有进水口和出水口，所述计量腔、第一分流腔和第二分流腔的进水口分别与第一换向流道(31)和/或第二换向流道(32)的出水口相对应，计量腔(63)的出水口设于该计量腔的底部。
![水流能转换装置[实用新型专利]](https://img.taocdn.com/s1/m/78aad51c9e314332386893c3.png)

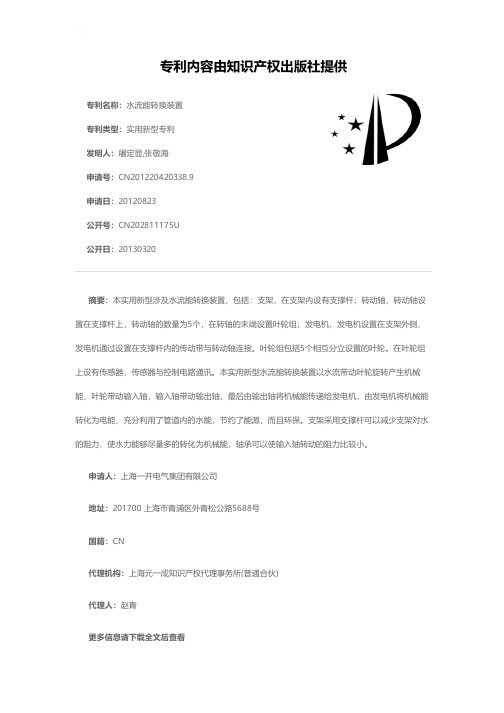

专利名称：水流能转换装置专利类型：实用新型专利
发明人：屠定显,张敬海
申请号：CN201220420338.9申请日：20120823
公开号：CN202811175U
公开日：
20130320
专利内容由知识产权出版社提供
摘要：本实用新型涉及水流能转换装置，包括：支架，在支架内设有支撑杆；转动轴，转动轴设置在支撑杆上，转动轴的数量为5个，在转轴的末端设置叶轮组；发电机，发电机设置在支架外侧，发电机通过设置在支撑杆内的传动带与转动轴连接。
叶轮组包括5个相互分立设置的叶轮。
在叶轮组上设有传感器，传感器与控制电路通讯。
本实用新型水流能转换装置以水流带动叶轮旋转产生机械能，叶轮带动输入轴，输入轴带动输出轴，最后由输出轴将机械能传递给发电机，由发电机将机械能转化为电能，充分利用了管道内的水能，节约了能源，而且环保。
支架采用支撑杆可以减少支架对水的阻力，使水力能够尽量多的转化为机械能，轴承可以使输入轴转动的阻力比较小。
申请人：上海一开电气集团有限公司
地址：201700 上海市青浦区外青松公路5688号
国籍：CN
代理机构：上海元一成知识产权代理事务所(普通合伙)
代理人：赵青
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920268602.3(22)申请日 2019.03.04(73)专利权人 佛山市韩华滤芯有限公司地址 528000 广东省佛山市顺德区容桂容里居委会昌宝西路3号创和大厦2座801、802(72)发明人 杨理国 (74)专利代理机构 深圳市金笔知识产权代理事务所(特殊普通合伙) 44297代理人 胡清方 彭友华(51)Int.Cl.B01D 29/35(2006.01)(54)实用新型名称可改变水流通路的连接装置及其滤芯(57)摘要一种可改变水流通路的连接装置，包括底板、转板和固定圈，在底板上设有筒状连接部、第一进水管和第一出水管；转板包括旋转板，在旋转板上设有第一进水孔、第一出水孔、第二进水孔和第二出水孔，第一进水孔和第一出水孔通过封闭的水槽连通；第一进水孔的第三圆心和第一出水孔的第四圆心的第一连线与第二进水孔的第五圆心和第二出水孔的第六圆心的第二连线交叉设置，第一连线和第二连接线的交叉点与圆心对应，第一连线和第二连接线的夹角α在大于0和小于等于90度之间选择；固定圈将转板可转动的定位在底板的内底面上。
本实用新型可通过滤芯的旋转就可以达到更换水路的目的，具有操作简便可靠的优点。
权利要求书1页 说明书4页 附图5页CN 209885344 U 2020.01.03C N 209885344U权 利 要 求 书1/1页CN 209885344 U1.一种可改变水流通路的连接装置，其特征在于，包括底板（1）、转板（2）和固定圈（3），在所述底板（1）的一侧的周边上向同一方向延伸出用于与滤芯连接的筒状连接部（11），在所述底板（1）的远离所述连接部（11）一侧的底面上设有第一进水管（12）和第一出水管（13），所述第一进水管（12）的第一圆心和第一出水管（13）的第二圆心设在同一个圆的圆周上，并以所述圆的圆心为对称点对称设置；所述转板（2）包括随滤芯转动的旋转板（21），在所述旋转板（21）上设有第一进水孔（211）、第一出水孔（212）、第二进水孔（213）和第二出水孔（214），所述第一进水孔（211）和第一出水孔（212）通过封闭的水槽（215）连通；所述第一进水孔（211）的第三圆心和第一出水孔（212）的第四圆心的第一连线（216）与第二进水孔（213）的第五圆心和第二出水孔（214）的第六圆心的第二连线（217）交叉设置，所述第一连线（216）和第二连线（217）的交叉点（218）与所述圆心对应，所述第一连线（216）和第二连线（217）的夹角（α）在大于0度和小于等于90度之间选择；所述固定圈（3）将所述转板（2）可转动的定位在所述底板（1）的内底面上。
