母线槽桥架布线的注意事项

线槽、桥架施工工艺要求板槽安装及注意事项垂直敷设的线槽按底架安装，水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1500至2000mm之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于500mm。

线槽固定支点间距离偏差小于50mm。

底板离终点50mm处均应固定。

不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

线槽与各种模块底座连接时，底座应压住槽板头。

线槽螺杆高出螺母的长度少于5mm。

线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

槽板应紧贴建筑墙面，并且排列整齐。

导线不在线槽内进行接头，接线在接线盒内进行。

穿在管、槽、架内的绝缘导线，其绝缘电压不低于500V。

管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

板槽安装及注意事项垂直敷设的线槽按底架安装，水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1500至2000mm之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于500mm。

线槽固定支点间距离偏差小于50mm。

底板离终点50mm处均应固定。

不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

线槽与各种模块底座连接时，底座应压住槽板头。

线槽螺杆高出螺母的长度少于5mm。

线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

槽板应紧贴建筑墙面，并且排列整齐。

导线不在线槽内进行接头，接线在接线盒内进行。

穿在管、槽、架内的绝缘导线，其绝缘电压不低于500V。

管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

母线槽的安装要求母线槽安装时, 沃尔核材（woer)温馨提示安装时注意事项及要求：1．母线槽安装搬运时，须轻拿轻放，严禁用钢丝绳直接捆扎吊装，特别是导体连接部位不得有碰撞损伤，母线槽外壳要防止撞伤，影响导体接触导电性能和绝缘材料的绝缘性能。

2．母线槽安装过程中，切不可用铁锤直接敲打，必须用木锤或橡胶锤有数敲打至合适位置。

3．母线`槽安装时，母线单元两端都须有支撑保证安全作业；每一单元在安装前后，必须用1000V或以上的兆欧表检验其绝缘耐压和绝缘电阻，安装后的母线槽的绝缘电阻随母线长度的增加应有比例的降低，如有明显落差现象，则应检查其发生的原因查出原因解决后才可继续安装。

4．母线槽连接器的安装4．1．将两节母线槽端头导体插入母线连接器（图1），安装型式见图2，确认相位无误后，测量接头盖板连接孔距，且保证两母线槽端头导体间距40mm的间隙，考虑母线通电运行后的热膨胀因素，每个连接器能自吸4-5mm的膨胀量；1.接头盖板连接螺钉2.母线连接器3. 接头盖板4.母线单元接头连接器(图1)接头安装型式(图2)4．2．母线槽连接器均采用恒定双螺栓头高强力矩螺栓，该双螺栓头中间颈项设有力矩标志牌，紧固连接时，钣手拧住螺栓外端帽进行紧固，直至螺栓外端帽颈部断裂力矩标志牌脱落即可。

5．始端母线的安装对于始端母线与变压器或配电柜的过渡排连接一般为钢制六角螺栓连接，其紧固力矩值要求见表1表1：螺栓规格（mm）力矩值（N﹒m）螺栓规格（mm）力矩值（N﹒m）M8 8.8～10.8 M16 78.5～98.1M10 17.7～22.6 M18 98.0～127.4M12 31.4～39.2 M20 156.9～196.2M14 51.0～60.8 M24 274.6～313.2 注：对使用中母线的维护，连接器的力矩螺栓只能依靠力矩钣手参考上表中对应的螺栓指导值进行检查。

母线槽与开关柜的连接必须采用软铜编织带或硬铜排进行连接安装（见图3）。

电气工程电缆桥架及线槽安装施工方法要点1.电缆桥架及线槽的安装应按设计要求施工，并应满足安装、敷设电缆和维修的要求；2.电缆、电线敷设后，电缆桥架及线槽的安装应做到横平竖直；3.电缆桥架安装。

应按要求制作支、吊架，桥架的支、吊架应一致；4.电缆桥架连接严禁采用电、气焊接；5.电缆桥架及线槽与工艺管架共架安装时，电缆桥架及线槽不应安装在管架的一侧；6.电缆桥架与各种管道平行、交叉架设时，其净距离应满足规定的要求；7.电缆桥架及线槽从正常环境穿墙进入防火、防爆的环境时，墙上应安装相应的密封装置；8.电缆桥架及线槽从室内穿墙至室外时，在墙的外侧应采取防雷措施；9.过伸缩沉降缝时，电缆桥架应做伸缩专用桥架连接；10.线槽过伸缩沉降缝时，宜采用伸缩接头。

两组电缆桥架及线槽在同一槽梁上安装时，两组电缆桥架及线槽之间的净距离不小于50mm；11.电缆桥架到楼板、梁或其它障碍物等的底部的距离应不小于300mm；12.一般情况下，支撑电缆桥架及线槽的各托臂、支架之间的距离以1.5～2米左右为宜，应根据具体情况确定；13.电缆桥架及线槽水平安装时，其连接板连接时不应置于跨度的1/2处或支撑点上；14.电缆桥架及线槽安装时出现的悬臂段，一般不得超过100MM；15.电缆桥架及线槽不应作行为通道使用；16.有下列情况之一者，电缆桥架及线槽应加保护罩；电缆桥架及线槽在户外安装时，其最上层或每一层；电缆桥架及线槽在铁甸子板或类似的带孔装置下安装时，其最上层电缆桥架及线槽应加保护罩，如果最上层电缆桥架及线槽宽度小于下层的电缆桥架及线槽宽度时，下层电缆及线槽也应加保护罩；电缆桥架及线槽安装在容易受到机械损伤的地方；电缆桥架及线槽安装在粉尘场所；电缆桥架及线槽安装在有特殊要求的场所。

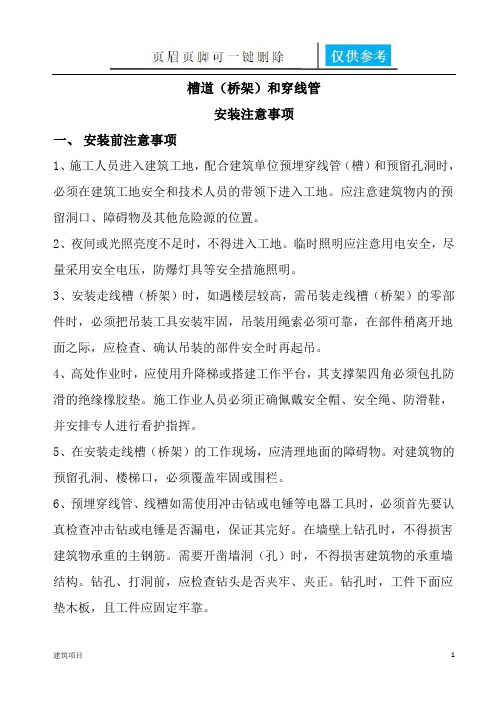

槽道（桥架）和穿线管安装注意事项一、安装前注意事项1、施工人员进入建筑工地，配合建筑单位预埋穿线管（槽）和预留孔洞时，必须在建筑工地安全和技术人员的带领下进入工地。

应注意建筑物内的预留洞口、障碍物及其他危险源的位置。

2、夜间或光照亮度不足时，不得进入工地。

临时照明应注意用电安全，尽量采用安全电压，防爆灯具等安全措施照明。

3、安装走线槽（桥架）时，如遇楼层较高，需吊装走线槽（桥架）的零部件时，必须把吊装工具安装牢固，吊装用绳索必须可靠，在部件稍离开地面之际，应检查、确认吊装的部件安全时再起吊。

4、高处作业时，应使用升降梯或搭建工作平台，其支撑架四角必须包扎防滑的绝缘橡胶垫。

施工作业人员必须正确佩戴安全帽、安全绳、防滑鞋，并安排专人进行看护指挥。

5、在安装走线槽（桥架）的工作现场，应清理地面的障碍物。

对建筑物的预留孔洞、楼梯口，必须覆盖牢固或围栏。

6、预埋穿线管、线槽如需使用冲击钻或电锤等电器工具时，必须首先要认真检查冲击钻或电锤是否漏电，保证其完好。

在墙壁上钻孔时，不得损害建筑物承重的主钢筋。

需要开凿墙洞（孔）时，不得损害建筑物的承重墙结构。

钻孔、打洞前，应检查钻头是否夹牢、夹正。

钻孔时，工件下面应垫木板，且工件应固定牢靠。

7、安装槽道或走线桥架时，应按设计要求在节与节之间增设电气连通线，保证槽道或走线桥架互相连通并就近接地。

8、在室内天花板上作业，确保天花板是否牢固可靠、能否满足人工作业检修。

9、槽道或走线桥架穿越楼层或墙体后，应用阻燃材料堵塞孔洞，严禁楼层之间、房间之间相通。

二、布线的注意事项1、缆线应布放在弱信号电缆竖井中，不得布放在电梯或供水、供气、供暖管道的竖井中，也不得布放在强电电缆的竖井中。

如条件限制，主干缆线需明敷时，距地面高度不得低于2.5m。

2、所有缆线外护套应完整无损，绝缘性能符合要求，两端必须制作永久性的标志。

3、缆线剥除缆线端头做成端时，应采取专用工具。

缆线成端连接时，应按缆线色谱顺序进行焊（压、卡）接。

母线槽的安全使用注意事项母线槽是一种通电设备，用于导电或输电的通道。

在使用母线槽时，必须要注意安全，以避免电击、火灾等意外事故发生。

以下是母线槽的安全使用注意事项。

1. 安装时必须遵循相关的国家标准和规范，选择合适的材料和型号进行安装。

母线槽的安装应由具备相关资质的专业人员进行，确保安装牢固、可靠。

2. 在安装过程中，必须保持母线槽的干燥、清洁，并确保其周围没有任何易燃物质。

母线槽的周围应保持通风良好，防止过热和起火。

3. 母线槽应定期检查，发现问题及时处理。

定期检查包括检查母线槽是否有损坏、是否松动、是否存在漏电等问题，及时修复或更换有问题的母线槽。

4. 在使用母线槽时，必须保证操作人员具备相关的安全知识和操作技能。

操作人员必须穿戴适当的防护服装和工具，并配备绝缘手套、绝缘鞋等个人防护装备，以确保安全。

5. 母线槽必须通电前进行绝缘测试，以确保其绝缘性能符合要求。

绝缘测试应由专业人员进行，确保母线槽的安全使用。

6. 在进行维修和清洁时，必须先切断电源，确保母线槽处于安全状态。

维修和清洁工作由具备相关技能的专业人员进行，确保操作安全。

7. 在安装和使用过程中，严禁使用损坏的母线槽。

如发现母线槽有损坏或老化现象，应立即更换，以免出现安全隐患。

8. 在母线槽运行过程中，应定期检查接头和连接部分的紧固情况，确保连接牢固可靠。

如果发现松动或脱落现象，应及时进行紧固或更换。

9. 母线槽运行过程中，应保持通道周围的清洁，防止积尘、积水等影响使用安全的情况。

积存的灰尘或水分会影响母线槽的绝缘性能和导电性能，因此应及时清理保持干净。

10. 在使用过程中，要避免过载情况。

过载会导致母线槽过热，甚至引发火灾，因此应根据电流负荷情况合理选择母线槽的型号和负载，确保使用安全。

11. 在进行维修、清洁等工作时，严禁使用湿手操作或接触水、液体等。

湿地环境容易导致电击事故的发生，必须保持干燥操作。

12. 在使用过程中，要注意避免与其它金属材料直接接触，以防止产生火花或短路，引发事故。

编订：__________________单位：__________________时间：__________________母线槽的安全使用注意事项(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4157-48 母线槽的安全使用注意事项(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

母线槽在使用过程中我们经常会遇到一些麻烦，下面我向大家介绍一下简单的使用注意事项，希望使用人员注意安全使用：一、维修1、必须切断母线槽电源，才能进行维护保养工作2、使用三个月后须停电检查连接螺栓紧固情况，每年进行全面检查3、出现异常情况请立即断电检查，确定情况后再作处理4、必须消除影响母线槽正常运行的不利因素，如滴水、导电粉尘、热源等二、装卸1、全过程防止潮湿、雨淋、化学物质的侵入2、小心装卸、避免母线槽扭曲、碰撞、重压3、装卸时，必须在中心起吊，不可在地面或槽体之间拖拉4、装卸工具建议使用叉车较为方便三、储存1、防止灰尘、液体侵入，并远离通道2、不要储存在室外，避免阳光曝晒3、母线槽堆放应在等高的木块隔开，最多不超过5层4、安装前不要将包装物全部拆除四、安装1、整个干线系统由多段母线槽单元（按照相应的出厂编号）插接组装而成：每两段母线槽插接安装完毕后，两盖板端头之间的距离为200mm。

2、将两段母线槽两端相互插入后，穿入绝缘螺栓，垫入碗形垫片，用力矩扳手将螺栓拧紧，然后装上接头盖板，扭紧接头螺栓。

母线槽选用安装的七大注意事项随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。

插接式母线槽作为一种新型配电导线应运而生，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

01选择正规企业的合格产品：母线槽应选用具有3C强制认证标记的产品，并有型式试验报告。

我国生产母线槽的厂家众多鱼龙混杂，制作方式多为手工制作，主要集中在江浙，江苏扬中就是著名的母线槽桥架之乡。

采购时应对厂家的生产规模、技术力量、工人素质及生产环境做深入考察，特别是生产环境。

因为绝缘处理若在不洁净的空间中进行，绝缘层中多少会存在一些导电微粒，运行初期尚无关系，但时间一长就会造成绝缘损坏。

02关注母线槽的导体材质：目前主要为铜排及铝排、铜铝复合三种，价格差别较大。

除了应该关注其纯度，还应注意材料弯折后的机械性能。

这里着重讲一下铜铝复合，铜铝复合界面强度直接影响其加工性能和使用可靠性，是铜铝复合母线最关键的性能参数。

在进行90°折弯时不起泡，不出现明显的桔子皮，冲孔、剪切时不出现铜铝分层，才能在电气设备中使用，达到了界面结合强度的最低要求。

制造工艺不同，其界面结合强度不同，用机械压力将铜、铝压接复合，只能激活界面原子形成原子键结合，在经过热处理扩散，使点结合变为面结合，但其扩散深度微薄，界面结合强度并不高。

在特定的工艺条件下加工，使铜铝熔合，才能形成界面结合均匀，并有一定厚度的复合层，达到较高的界面结合强度。

经过大量试验和计算机有限元分析，当铜层截面占总截面20%时，具有最佳性价比，20%比15%由于趋肤效应的作用，导电率要高很多，且硬度增强，寿命增长，铜层截面所占比例与铜铝复合母线的比重是一个确定的关系，当铜层截面占整个截面的10%、15%、20%时，其比重分别为3.32、3.63、3.94（g/㎝3）。

母线槽布线规范1. 介绍本文档旨在规范母线槽布线的操作和安装要求，以确保电力系统的正常运行。

母线槽是一种常用的电力传输装置，正确的布线可以提高电力系统的效率和安全性。

2. 母线槽选择选择合适的母线槽是布线的首要任务。

在选择时应考虑电流负载、环境条件和安装要求等因素。

母线槽的尺寸和材质应满足设计要求，并能够承受预期的电流负载。

3. 布线设计在进行母线槽布线设计时，应根据电力系统的需求制定合理的布线方案。

布线设计应满足以下要求：- 线路长度最短，以减少电阻和功率损耗；- 布线路径应避免与其他干扰源（如强磁场或高频信号）靠近，以降低电磁干扰的风险；- 母线槽的走向应避免与其他金属结构或设备接触，以防止电导和电腐蚀。

4. 母线槽安装安装母线槽时应遵循以下步骤：- 母线槽应安装在干燥、通风的位置，远离易燃物和腐蚀性物质；- 安装前应清除安装位置上的灰尘和污垢，确保母线槽与支架之间的紧密接触；- 使用合适的紧固件和支架固定母线槽，确保其安全可靠；- 母线槽之间的连接应采用专用的连接器或导电接头，确保良好的电气连接。

5. 母线槽维护定期维护可以延长母线槽的寿命和稳定性，并确保电力系统的正常运行。

以下是一些建议的维护方法：- 定期检查母线槽的外观和连接件是否损坏，如有损坏应及时更换；- 清洁母线槽表面的灰尘和污垢，并保持通风良好；- 定期测试母线槽的接地情况，并确保接地良好。

6. 安全注意事项在进行母线槽布线时，应注意以下安全事项：- 在布线过程中，务必断电操作，避免触电危险；- 使用绝缘手套和其他个人防护装备，确保安全操作；- 严禁超负荷使用母线槽，以防止过热和火灾风险；- 严禁擅自改变或修理母线槽，如有问题应及时联系专业电力人员。

7. 总结合理的母线槽布线可以提高电力系统的效率和可靠性。

通过选择合适的母线槽、合理的布线设计和正确的安装与维护，可以确保电力系统的正常运行和安全性。

1.简述桥架及线槽内线缆绑扎要求
桥架和线槽是电缆敷设的一种方式，它们的作用是固定和保护电缆，同时也有美化线路、方便维护等的功能。

桥架和线槽内线缆绑扎要求如下：
1. 绑扎要牢固：绑扎时必须十分牢固，以防电缆在使用过程中脱落。

2. 不得损坏电缆：绑扎时要避免损坏电缆，并且要保证电缆的良好状态。

3. 绑扎顺序：电缆的绑扎顺序应按照线路的顺序进行，以便于安装和调试。

4. 按规定数量绑扎：对于电缆较多的地方，需要按照规定的数量进行绑扎，以免电缆过多造成其他问题。

5. 特殊要求：对于某些特殊需求的地方，需要进行特殊的绑扎处理，例如抗震、防火等特殊需求。

总的来说，桥架和线槽内线缆绑扎要求高度重视，并且需要严格按照规定的要求进行操作，以保证线路的正常运行。

电缆桥架和母线槽施工方案1. 引言电缆桥架和母线槽是电气工程中重要的组成部分，用于电缆和母线的安装和支撑。

本文将介绍电缆桥架和母线槽的施工方案，包括施工准备、施工步骤和注意事项等。

2. 施工准备1.确定施工计划：根据工程图纸和施工要求，制定详细的施工计划，包括施工序列、施工工期和所需材料等。

2.确定施工人员和设备：根据施工计划，确定所需的施工人员和设备，并进行相应的安排和调配。

3.准备材料和工具：根据施工计划和工程要求，准备所需的电缆桥架、母线槽、电缆夹具、螺栓等材料，以及施工所需的工具和设备。

4.安全措施：在施工前，必须制定相应的安全措施，包括安全防护措施、施工作业规范和应急预案等，确保施工过程中的安全。

3. 施工步骤3.1 电缆桥架施工步骤1.定位和标线：根据工程图纸和设计要求，确定电缆桥架的位置，并进行标线。

2.安装支架：根据标线，在墙面或天花板上安装电缆桥架的支架，确保支架牢固稳定。

3.铺设横梁：将横梁按照设计要求进行铺设，保证横梁的间距和平整度。

4.安装纵梁：将纵梁安装在支架上，根据设计要求保持纵梁的水平度。

5.安装托臂和卡钢：将托臂和卡钢按照设计要求安装在横梁和纵梁上，确保电缆的安全支撑和固定。

6.检查和调整：完成电缆桥架的安装后，进行检查和调整，确保桥架的安装质量和稳定性。

3.2 母线槽施工步骤1.定位和标线：根据工程图纸和设计要求，确定母线槽的位置，并进行标线。

2.安装固定支架：根据标线，在墙面或地面上安装母线槽的固定支架，确保支架牢固稳定。

3.铺设母线槽：根据设计要求和母线槽的尺寸，进行母线槽的铺设，确保母线槽的平整度和连接密实。

4.安装触头和连接器：根据设计要求，将触头和连接器安装在母线槽上，确保母线的连接可靠和电流的传输顺畅。

5.检查和调整：完成母线槽的安装后，进行检查和调整，确保槽的安装质量和连接可靠性。

4. 注意事项1.施工过程中，必须遵守相关的安全操作规范，佩戴必要的安全防护用品，确保施工人员的人身安全。
