电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

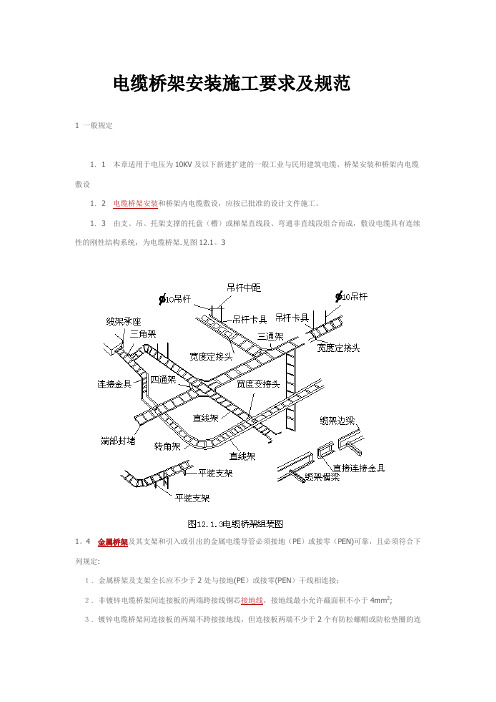

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架.见图12。
1。
31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属桥架及支架全长应不少于2处与接地（PE）或接零(PEN）干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施.12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计(施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费.4。
桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架;在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板.但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。
电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架.见图12.1。
31。
4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN)可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地(PE）或接零(PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2; ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误,应反复校核以免造成浪费。
4。
桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘,当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷. 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象.3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4。
桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
文件编号：GD/FS-5543（操作规程范本系列）电缆桥架安装要求及规范指导详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________电缆桥架安装要求及规范指导详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12.1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板;伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。
电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。
2引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。
3施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。
3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。
3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。
3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
3.1.5 电缆外观完好无损，无压扁和扭曲现象。
外皮、绝缘层无老化及裂纹。
电缆外护层有明显标识和制造厂标。
电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。
3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。
3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。
3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。
3.3 作业条件：3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
3.3.2 其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设. 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费.4。
桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘,当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架.见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE）或接零（PEN)可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计(施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录，以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1。
电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象.3。
桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
同方股份电缆桥架安装规范
1、为满足工程质量对电缆桥架的安装要求，我公司有电缆桥架安装的具体要求：
1.1电缆桥架的从最简单的面安装应做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。
1.2电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。
1.3电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。
1.4电缆桥架与各种管道平行架设时，其净间隔不小于500mm。
1.5电缆桥架与各种管道交织时，其净间隔不小于300mm。
电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
施工时要按国家标准设计进行，一般要求如下。
一．金属线槽布线
1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。
电线或电缆在引出部分不得有损伤。
5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。
6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
二、电缆桥架布线
1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。
2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。
3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
1）1kV以下和lkV以上的电缆。
2）同一路径向一级负荷供电的双路电源电缆。
3）一般照明和应急照明的电缆。
4）弱电和强电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。
8.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。
9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
10.电缆桥架内的电缆应在下列部位进行固定。
垂直敷设时，电缆的上端及每隔1.50～2m处。
水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
一般工艺管道0.4 0.3
具有腐蚀性液体（或气体）管道0.5 0.5
热力管道有保温层0.5 0.5
热力管道无保温层 1.0 1.0
11.电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及首、
尾点等标记。
12.电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。
三.金属桥架安装时接地要求
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PN)或接零(PEN)可靠，且必须符合下列规定：
1.金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。
2. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于
4mm2。
3. 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。
四、本章相关规范
1.《民用建筑电气设计规范》（JGJ／T16－92）
2.《电气装置安装工程1kV及以下配线工程施工及验收规范》(GB50258－96)。
3. 电气装置安装工程电缆线路施工及验收规范》（GB50168一92）。
<附一> 电缆桥架安装要求示意图
<附二> 电缆桥架托臂安装方法
托臂在工字钢立柱上
托臂在槽钢、角钢立柱上<附三> 电缆桥架吊装方法
<附四> 电缆桥架垂直安装方法
竖井内安装沿墙安装
一般安装
<附五> 金属线槽与配电盘连接方法。
