电缆桥架及金属线槽安装敷设规范(秘诀)

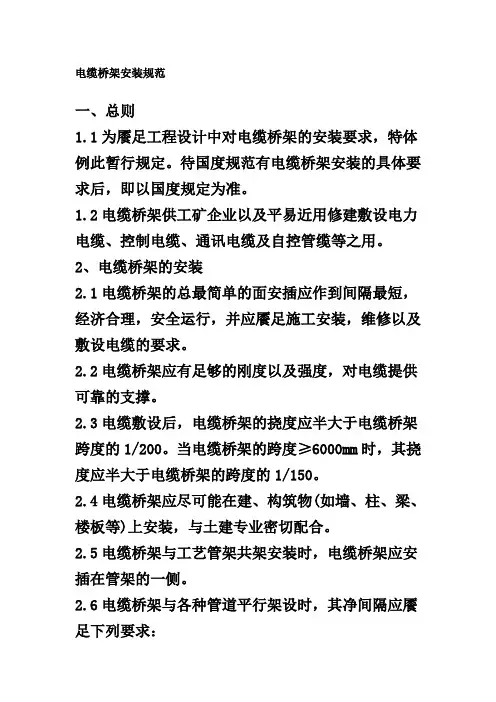

电缆桥架安装规范一、总则1.1为餍足工程设计中对电缆桥架的安装要求，特体例此暂行规定。

待国度规范有电缆桥架安装的具体要求后，即以国度规定为准。

1.2电缆桥架供工矿企业以及平易近用修建敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。

2、电缆桥架的安装2.1电缆桥架的总最简单的面安插应作到间隔最短，经济合理，安全运行，并应餍足施工安装，维修以及敷设电缆的要求。

2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。

2.3电缆敷设后，电缆桥架的挠度应半大于电缆桥架跨度的1/200。

当电缆桥架的跨度≥6000mm时，其挠度应半大于电缆桥架的跨度的1/150。

2.4电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。

2.5电缆桥架与工艺管架共架安装时，电缆桥架应安插在管架的一侧。

2.6电缆桥架与各种管道平行架设时，其净间隔应餍足下列要求：2.6.1电缆桥架与一般工艺管道(如压缩空气嗓道等)平行架设时不小于400mm。

2.6.2电缆桥架与具备腐化性液体管道平行架设时不小于500mm。

2.6.3电缆桥架不宜在输送具备腐化性液体管道的下方或具备腐化性气体管道上方平行安装。

当无法避免时，应不小于500mm。

且其间应用防腐隔板隔开。

2.6.4电缆桥架与热力管道平行架设，热力管道有保暖层时不小于500mm，无保暖层时不小于1000mm。

2.6.5电缆桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，应不小于1000mm，其间应采取有效的隔热办法。

2.7电缆桥架与各种管道交织时，其净间隔应餍足下列要求：2.7.1电缆桥架与一般工艺管道交织时，不小于300mm。

2.7.2电缆桥架与具备腐化性液体管道下方或具备腐化性气体管道上方交织时，应不小于500mm，且在交织处用防腐化盖板将电缆桥架保护起来，其盖板长度应不小于d+2000mm，(d为管道外径)。

2.7.3电缆桥架与热力管道交织，热力管道有保暖层时，应不小于500mm，无保暖层时，应不小于1000mm，且在交织处应用隔热板(例如石棉板)将电缆桥架保护起来，隔热板长度应不小于d+2000mm。

电缆桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架，其余均为有防火保护的封闭式金属桥架。

金属线槽施工工序开箱点件→吊（支）架制作、安装→金属线槽安装→检查和验收。

2）吊（支）架的安装根据金属线槽和吊件组装图，进行划线确定固定点，然后在固定点处进行打孔固定。

其固定方法可使用金属膨胀螺栓固定法，预埋螺栓固定法，预埋铁焊接固定法，直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法，固定间距和固定螺栓的选用规格由工程设计确定。

当设计无具体规定时，可根据线槽重量与承载情况选用固定螺栓。

2m电缆桥架水平吊装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；线槽施工时，应注意与其他专业的配合。

3）金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。

②不同电压、不同用途的电缆不宜敷设在同一层线槽上：A、1kV以上和1kV以下电缆；B、应急照明和其它照明的电缆；C、强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。

③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。

4）金属线槽安装①根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。

②金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。

③金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。

④金属线槽应可靠接地。

⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。

5）检查和验收①根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。

②金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。

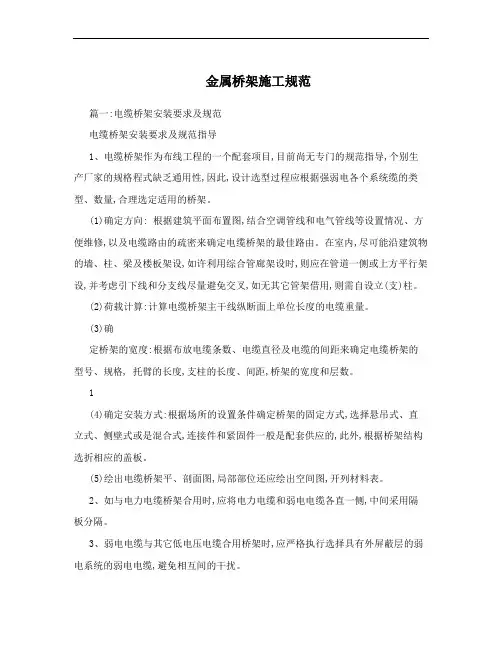

金属桥架施工规范篇一:电缆桥架安装要求及规范电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个别生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据强弱电各个系统缆的类型、数量,合理选定适用的桥架。

(1)确定方向: 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

1(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段:注明标高变化,也可用局部大样图或剖面图表示。

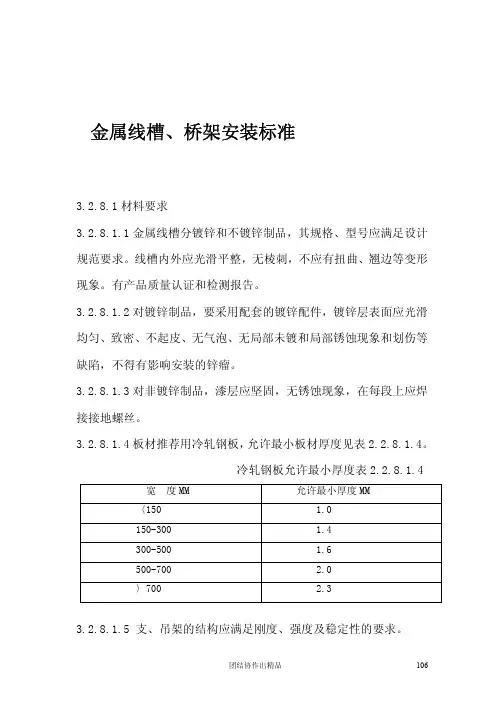

金属线槽、桥架安装标准3.2.8.1材料要求3.2.8.1.1金属线槽分镀锌和不镀锌制品，其规格、型号应满足设计规范要求。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。

有产品质量认证和检测报告。

3.2.8.1.2对镀锌制品，要采用配套的镀锌配件，镀锌层表面应光滑均匀、致密、不起皮、无气泡、无局部未镀和局部锈蚀现象和划伤等缺陷，不得有影响安装的锌瘤。

3.2.8.1.3对非镀锌制品，漆层应坚固，无锈蚀现象，在每段上应焊接接地螺丝。

3.2.8.1.4板材推荐用冷轧钢板，允许最小板材厚度见表2.2.8.1.4。

冷轧钢板允许最小厚度表2.2.8.1.4 宽 度MM 允许最小厚度MM〈150 1.0150-300 1.4300-500 1.6500-700 2.0〉700 2.33.2.8.1.5 支、吊架的结构应满足刚度、强度及稳定性的要求。

3.2.8.1.6焊缝的机械性能不得低于本体材料的机械性能，焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。

3.2.8.2桥架敷设3.2.8.2.1空间布置3.2.8.2.1.1依据配电箱、柜、电气器具，空间管道等确定敷设的位置走向，弹线定位，并确定支吊架的固定位置；在竖井、机房内要考虑垂直干线与分支干线的连接方式。

3.2.8.2.1.2应保证桥架安装横平竖直，在有坡度的建筑物上应保证与建筑物表面相同的坡度。

3.2.8.2.1.3桥架水平敷设时距地高度不宜低于 2.5M，垂直敷设时不低于 1.8M，低于上述高度时应加金属盖板保护，但敷设在电气专用房间（配电室、电气竖井、设备层等）内除外。

3.2.8.2.1.4电缆托盘、桥架多层敷设时其层间距离为：控制电缆间不应小于0.2M，电气电缆间不应小于0.3M，弱电电缆与电气电缆间不小于0.5M，如有屏蔽盖板可减少到0.3M，桥架上部距离顶棚或其他障碍物不应小于0.3M。

3.2.8.2.1.5桥架与各种管道平行或交叉最小净距应符合表3.2.8.2.1.5的规定。

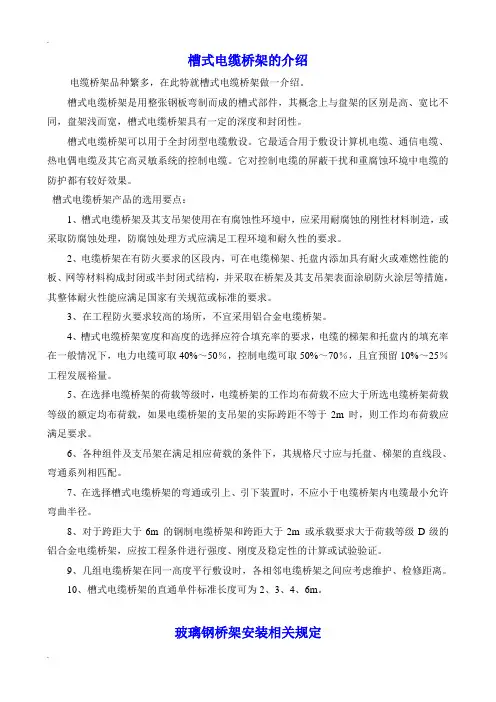

槽式电缆桥架的介绍电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。

槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。

槽式电缆桥架可以用于全封闭型电缆敷设。

它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架产品的选用要点：1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50％，控制电缆可取50%～70％，且宜预留10%～25％工程发展裕量。

5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

6、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。

8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。

10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。

玻璃钢桥架安装相关规定玻璃钢桥架安装应符合以下规定：1. 直线段玻璃钢桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节玻璃钢桥架跨越建筑变形缝处设置补偿装置；2．玻璃钢桥架应在桥架接头两端0.5m处、每间距1.5～3m处、转弯处、垂直桥架每隔1.5米处这些地方分别设置吊架或支架；3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象；4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方；6. 金属桥架及其支架全长应不少于2处接地或接零。

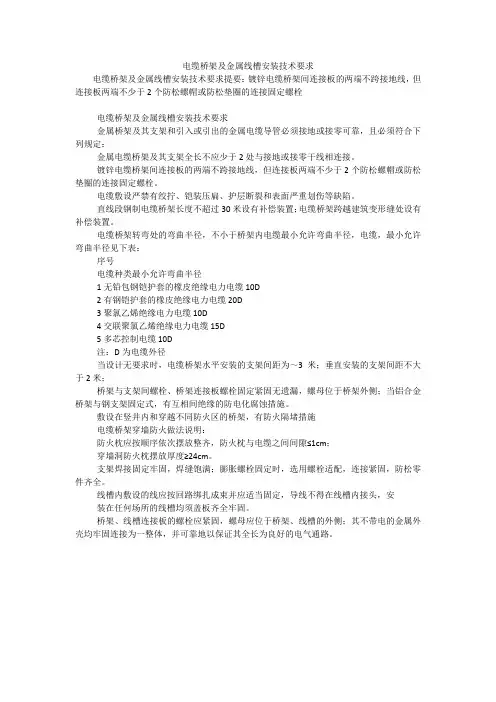

电缆桥架及金属线槽安装技术要求电缆桥架及金属线槽安装技术要求提要：镀锌电缆桥架间连接板的两端不跨接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓电缆桥架及金属线槽安装技术要求金属桥架及其支架和引入或引出的金属电缆导管必须接地或接零可靠，且必须符合下列规定：金属电缆桥架及其支架全长不应少于2处与接地或接零干线相连接。

镀锌电缆桥架间连接板的两端不跨接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓。

电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

直线段钢制电缆桥架长度不超过30米设有补偿装置；电缆桥架跨越建筑变形缝处设有补偿装置。

电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆，最小允许弯曲半径见下表：序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径当设计无要求时，电缆桥架水平安装的支架间距为～3米；垂直安装的支架间距不大于2米；桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定式，有互相间绝缘的防电化腐蚀措施。

敷设在竖井内和穿越不同防火区的桥架，有防火隔堵措施电缆桥架穿墙防火做法说明：防火枕应按顺序依次摆放整齐，防火枕与电缆之间间隙≤1cm；穿墙洞防火枕摆放厚度≥24cm。

支架焊接固定牢固，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

线槽内敷设的线应按回路绑扎成束并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽均须盖板齐全牢固。

桥架、线槽连接板的螺栓应紧固，螺母应位于桥架、线槽的外侧；其不带电的金属外壳均牢固连接为一整体，并可靠地以保证其全长为良好的电气通路。

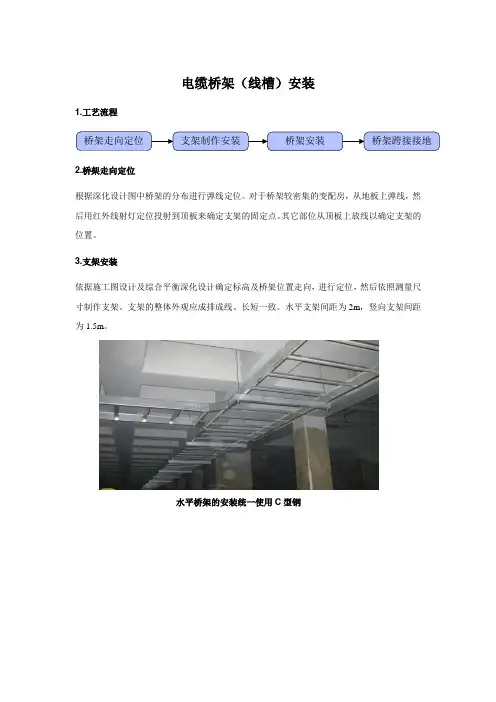

电缆桥架（线槽）安装1.工艺流程桥架走向定位支架制作安装桥架安装桥架跨接接地2.桥架走向定位根据深化设计图中桥架的分布进行弹线定位。

对于桥架较密集的变配房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。

其它部位从顶板上放线以确定支架的位置。

3.支架安装依据施工图设计及综合平衡深化设计确定标高及桥架位置走向，进行定位，然后依照测量尺寸制作支架。

支架的整体外观应成排成线、长短一致。

水平支架间距为2m，竖向支架间距为1.5m。

水平桥架的安装统一使用C型钢桥架悬空处在综合支架上的安装4.桥架安装●桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。

根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，并将弱电与低压桥架进行标识。

●桥架敷设直线段长度超过30m时，应安装伸缩节，且伸缩灵活。

桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。

●本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。

●桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为300mm。

桥架水平安装图如下：桥架水平安装示意图说明宽度在100～1000 mm的桥架水平安装时，支架均采用热镀锌支架制作。

水平安装的桥架支吊架规格见下表：在公共区域内的主干桥架采用共用支架安装。

强电井内的桥架根据深化设计图来确定桥架的支架样式。

桥架安装穿越防火分区时用防火枕或防火泥封堵。

桥架穿墙的防火封堵如下图：●桥架垂直安装：垂直桥架主要集中在强电井内，因电井内的墙体为高标号的混凝土墙体，在前期结构预留预埋时，电井内预埋铁件（-10mm×100mm×100mm）作为桥架固定支架的焊接连接点，竖向支架采用8#镀锌槽钢与预留钢板焊接，桥架与槽钢支架采用螺栓连接。

电缆桥架安装施工要求及规范1一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已赞成的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆拥有连续性的刚性结构系统，为电缆桥架。

见图1.4金属电缆桥架及其支架和引入或引出的金属电缆导管必定接地（PE）或接零（ PEN）可靠，且必定吻合以下规定:１．金属电缆桥架及支架全长应很多于 2 处与接地（ PE）或接零（ PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小赞成截面2积不小于 4mm；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端很多于 2 个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等弊端。

1．6电缆桥架处如有防火要求的场所，应采用防火隔断措施。

12．2 施工准备2．1技术准备:１．依照已赞成的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交织或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．依照施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必定吻合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应圆滑平展，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应屡次校核省得造成浪费。

4.桥架安装选择需障蔽电气搅乱的电缆回路，有腐化的场所、易燃粉尘场所，应采用无盖无孔封闭型托盘，当需要就地取材的场所，宜采用组装式托盘或有孔托盘及梯架；在简单积灰和其他需掩饰的环境或户外场所，宜带有盖板。

电气安装电缆桥架金属线槽安装施工方案及工艺方法一、前期准备工作1.安全措施：确保施工区域安全，佩戴好安全防护用品。

2.施工准备：准备好所需工具和材料，包括电缆桥架、金属线槽、螺丝、扳手、钢锯等。

3.测量定位：根据设计图纸测量施工区域，并在墙壁或天花板上标记出电缆桥架、线槽的安装位置。

二、电缆桥架安装工艺方法1.固定支架：根据标记的位置，在墙壁或天花板上打孔，并用螺丝将支架固定在墙壁或天花板上。

2.安装横担：将横担放入支架上，并用螺丝将其固定。

横担的长度应根据实际需要进行调整。

3.安装纵担：将纵担根据设计要求放置在横担上，并用螺丝将其固定。

纵担的间距应根据电缆的长度和数量进行合理的设置。

4.增加支撑：当电缆桥架跨度较长时，需要增加支撑。

在纵担的中间位置安装固定桩，并用螺丝将其固定。

三、金属线槽安装工艺方法1.根据设计要求，将线槽切割成合适的长度，并用钢锯将其切割成需要的形状。

2.将线槽放置在安装位置，并用螺丝将其固定在墙壁或地面上。

固定时要保持线槽的平整和水平。

3.拼接连接：根据需要，使用连接件连接线槽的各个部分。

连接件通常为U型连接件或瞬时连接件。

四、施工验收1.检查固定牢固性：检查电缆桥架、线槽的支撑架是否牢固，各个部件是否连接紧密。

2.检查水平度和平整度：使用水平仪检查电缆桥架、线槽的水平度和平整度，确保安装的线槽不会产生任何倾斜或变形。

3.清理整理：对施工区域进行清理，清除所有施工余料和垃圾。

4.安全检查：确保施工区域符合安全要求，保证电缆桥架、线槽的安装不会对人身安全和设备运行造成任何威胁。

以上是电气安装电缆桥架、金属线槽的安装施工方案及工艺方法的简要介绍，具体的安装过程还需根据实际情况进行调整和改进。

同时，在施工过程中要严格遵守施工规范和操作要求，确保施工质量和工程安全。

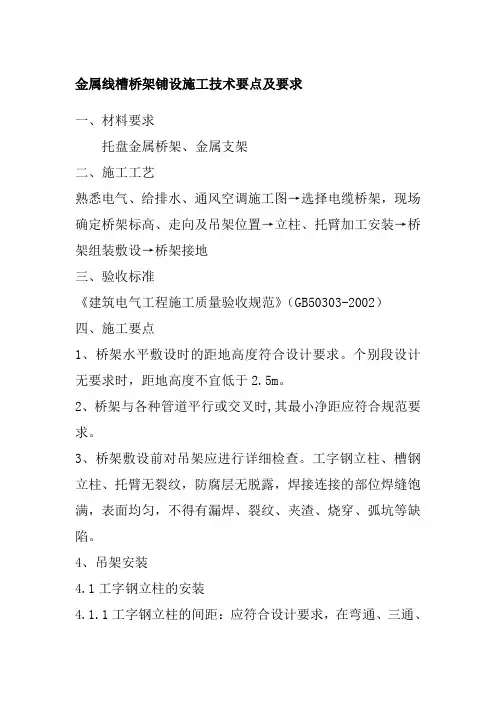

金属线槽桥架铺设施工技术要点及要求一、材料要求托盘金属桥架、金属支架二、施工工艺熟悉电气、给排水、通风空调施工图→选择电缆桥架，现场确定桥架标高、走向及吊架位置→立柱、托臂加工安装→桥架组装敷设→桥架接地三、验收标准《建筑电气工程施工质量验收规范》（GB50303-2002）四、施工要点1、桥架水平敷设时的距地高度符合设计要求。

个别段设计无要求时，距地高度不宜低于2.5m。

2、桥架与各种管道平行或交叉时,其最小净距应符合规范要求。

3、桥架敷设前对吊架应进行详细检查。

工字钢立柱、槽钢立柱、托臂无裂纹，防腐层无脱露，焊接连接的部位焊缝饱满，表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

4、吊架安装4.1工字钢立柱的安装4.1.1工字钢立柱的间距：应符合设计要求，在弯通、三通、四通处，应适当增加吊杆。

4.1.2工字钢立柱悬吊安装:工字钢立柱在混凝土板或梁上悬吊安装，采用4个M12×110膨胀螺栓固定。

工字钢吊杆吊杆一般应一隔一交替地分立在桥架的两侧。

4.2膨胀螺栓安装工字钢立柱、槽钢立柱悬吊安装使用`M12×110膨胀螺栓。

钻孔直径等于胀管直径，钻孔深度略大于胀管的长度。

钻好孔后，应将孔内残存碎屑清除干净，将胀管套在螺栓上，胀管的开口端朝向螺栓的锥向尾部，再把螺栓、胀管装入孔中，然后依次把立柱底座、平垫圈、弹簧垫圈套在螺栓上面，最后旋紧螺母及备母3-5扣。

水平桥架与托臂之间使用M8×40螺栓固定。

宽400～800mm 的桥架可用两个螺栓，宽300mm及以下的桥架，可用一个螺栓。

4.3桥架之间的连接4.3.1架直通、弯通、三通、四通之间的连接，用直线连接板连接。

4.3.2段不同宽度的桥架连接，可用调宽片连接。

4.3.3段不同高度的桥架连接，可用调高片。

4.3.4架水平转角，可使用弯接片。

4.3.5架竖向转角可使用调角片。

4.3.6架的末端应使用终端连接板。

4.3.7架连接螺栓应紧固，螺母应位于桥架的外侧。

线槽与电缆敷设规范下载第4章线槽规格和品种以及线缆的敷设布线系统中除了线缆外，槽管是⼀个重要的组成部分，可以说：⾦属槽、PVC槽、⾦属管、PVC管是综合布线系统的基础性材料。

在综合布线系统中主要使⽤线槽有以下⼏种情况：1)⾦属槽和附件；2)⾦属管和附件；3)PVC塑料槽和附件；4)PVC塑料管和附件。

现叙述如下。

4.1⾦属槽和塑料槽⾦属槽由槽底和槽盖组成，每根糟⼀般长度为2⽶，槽与槽连接时使⽤相应尺⼨的铁板和螺丝固定。

槽的外型如图4-1所⽰。

在综合布线系统中⼀般使⽤的⾦属槽的规格有：50×100mm、100×100mm、100×200mm、100×300mm、200×400mm等多种规格。

塑料槽的外状与图4-1类似，但它的品种规格更多，从型号上讲有：PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：20×12、25×12.5、25×25、30×15、40×20等。

与PVC槽配套的附件有：阳⾓、阴⾓、直转⾓、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。

外型如图4-2所⽰。

图4-2槽配套附件图4-1槽的外形槽盖槽底PVC-40Q塑料线槽明敷设安装配套附件（⽩⾊）产品名称阳⾓平三通直转⾓终端头连接头0.360.650.50阴⾓图例出⼚价（元）产品名称图例出⼚价（元）产品名称图例出⼚价（元）图4-2槽配套附件（续）4.2⾦属管和塑料管⾦属管是⽤于分⽀结构或暗埋的线路，它的规格也有多种，以外径mm为单位：⼯程施⼯中常⽤的⾦属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。

在⾦属管内穿线⽐线槽布线难度更⼤⼀些，在选择⾦属管时要注意管径选择⼤⼀点，⼀般管内填充物占30％左右，以便于穿线。

电气工程电缆桥架及线槽安装施工方法要点1.电缆桥架及线槽的安装应按设计要求施工，并应满足安装、敷设电缆和维修的要求；2.电缆、电线敷设后，电缆桥架及线槽的安装应做到横平竖直；3.电缆桥架安装。

应按要求制作支、吊架，桥架的支、吊架应一致；4.电缆桥架连接严禁采用电、气焊接；5.电缆桥架及线槽与工艺管架共架安装时，电缆桥架及线槽不应安装在管架的一侧；6.电缆桥架与各种管道平行、交叉架设时，其净距离应满足规定的要求；7.电缆桥架及线槽从正常环境穿墙进入防火、防爆的环境时，墙上应安装相应的密封装置；8.电缆桥架及线槽从室内穿墙至室外时，在墙的外侧应采取防雷措施；9.过伸缩沉降缝时，电缆桥架应做伸缩专用桥架连接；10.线槽过伸缩沉降缝时，宜采用伸缩接头。

两组电缆桥架及线槽在同一槽梁上安装时，两组电缆桥架及线槽之间的净距离不小于50mm；11.电缆桥架到楼板、梁或其它障碍物等的底部的距离应不小于300mm；12.一般情况下，支撑电缆桥架及线槽的各托臂、支架之间的距离以1.5～2米左右为宜，应根据具体情况确定；13.电缆桥架及线槽水平安装时，其连接板连接时不应置于跨度的1/2处或支撑点上；14.电缆桥架及线槽安装时出现的悬臂段，一般不得超过100MM；15.电缆桥架及线槽不应作行为通道使用；16.有下列情况之一者，电缆桥架及线槽应加保护罩；电缆桥架及线槽在户外安装时，其最上层或每一层；电缆桥架及线槽在铁甸子板或类似的带孔装置下安装时，其最上层电缆桥架及线槽应加保护罩，如果最上层电缆桥架及线槽宽度小于下层的电缆桥架及线槽宽度时，下层电缆及线槽也应加保护罩；电缆桥架及线槽安装在容易受到机械损伤的地方；电缆桥架及线槽安装在粉尘场所；电缆桥架及线槽安装在有特殊要求的场所。

电缆桥架、线槽的安装及敷线电缆桥架、线槽是新建工程电气线路敷设的主要方式之一。

它的优点是便于维修、更换线路。

桥架、线槽的安装及敷线要符合GB503032002建筑电气工程施工质量验收规范要求，本节主要介绍基本要求。

1．电缆桥架和线槽的安装要求(1)金属桥架和线槽及其支架全长不少于2处与接地(PE)或接零(PEN)干线相连接。

(2)非镀锌桥架间连接板的两端及非镀锌线槽间连接板两端要跨接铜芯接地线，其最小截面积不小于4mm2。

(3)镀锌桥架间连接板及线槽间连接板间的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

(4)桥架应敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距，符合表611规定。

(5)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。

(6)桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥架外侧。

2．桥架内电缆敷设应符合以下要求(1)大于45倾斜敷设的电缆每隔2m处设固定点。

(2)水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。

(3)敷设于垂直桥架内的电缆，要每隔1m处设固定点。

(4)电缆的首端、末端和分支处应设标志牌。

3．线槽内敷线应符合以下要求(1)同一回路的相线和零线，敷设于同一金属线槽内。

(2)电线在线槽内有一定余量，不得有接头。

电线按回路编号分段绑扎，绑扎间距不大于2m。

(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的线路应使用隔板隔离或用屏蔽电线并要求屏蔽护套一端接地。

(4)当采用多相供电时，电线的绝缘层颜色应一致，即保护地线(PE线)应是黄绿相间色，零线淡蓝色，相线：L1相黄色，L2相绿色，L3相红色。

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)1.绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(2)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

金属电缆线槽安装有国家规范（一）作业条件1、技术准备：审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2、编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。

确定施工方案时应遵循如下规定：（1）电缆桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。

（2）电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。

（3）梯架或有孔托盘水平敷设时距地面高度不低于2.5m；线槽、无孔托盘局地高度不低于2.2m。

但敷设在电气专用房间（如配电室、电汽竖井、技术层）内除外。

（4）桥架垂直敷设时，在距第1.8m以下部分应加金属盖保护，但敷设在电气装用房间内是可除外。

（5）电缆桥架多层敷设时其层间距离一般为：①桥架上布局顶板或其他障碍物不应小于0.3m。

②电力电缆桥架间距不应小于0.3m。

③控制电缆桥架间不应小于0.2m。

④弱点及电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。

（6）下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外，均不应敷设在同一桥架上。

①1kv以上和1kv以下的电缆。

②强电、弱点、控制电缆③应急照明灯和其他照明电缆④向一级负荷供电的双路电源电缆（7）几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于0.6m。

（8）电缆桥架水平敷设时，支承跨距一般为1.5—3m，垂直敷设时，固定点间距不大于2m。

桥架弯曲半径不小于300mm时，应在距弯曲段与直线段间合处300—600mm的直线段侧设一个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。

在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

（9）电缆桥架可采用胀管螺栓或预埋铁件上焊接的方法固定。

（10）缆桥架在穿过墙及楼板时，应采取防火隔离措施。

电缆桥架及金属线槽安装方案1、工艺流程2、作业条件（1） 竖井内顶棚和墙面的喷浆、油漆等完成后，方可进行桥架、金属线槽敷设。

（2）地下车库处设计有桥架部位的顶板湿作业结束（3）对设备层如排烟风机、生活水泵等进线线槽需等到水泵就位后进行安装。

（4） 吊顶内的线槽安装需在吊顶内主风管施工完成后，且在土建吊顶之前进行。

3、施工措施及要求（1）弹线定位：根据电气图纸及管线综合平面图，确定各层桥架及线槽走向、高度，并在顶板、墙体上弹线，先主线后支线。

（2）膨胀螺栓及支架固定：本工程桥架宽度400mm 以下的采用膨胀螺栓固定线槽吊杆时，选用螺栓适配，连接紧固，防松零件齐全，注意平垫、弹簧垫的设置。

开孔深度以将套管全部埋入顶板后，表面平起为宜。

支架规格、间距参照厂家的技术要求确定。

桥架水平安装的支架间距要求设置均匀。

在桥架分支、转角、始末端等位置加设吊架。

400mm 以下采用通丝吊杆角钢支架，400mm ～600mm 的采用角钢支架，800mm 以上的用槽钢。

如图4-3所示。

图4-3由于本工程主楼结构采用“圆钢管混凝土柱、钢梁（钢桁架）----钢骨混凝土核心筒”混合结构体系，其支架安装如下图，4-4所示。

弹线定位螺栓固定安装支架 桥架安装保护地线安装桥架内配线线路检查及绝缘遥测图4-4（3）桥架及金属线槽安装：直线段钢制电缆桥架长度超过30m设置伸缩节；电缆桥架跨越建筑物变形缝处要设有补偿装置。

其安装如图4-5所示。

图4-5金属线槽及桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小弯曲半径如下表4-6所示表4-6 最小允许弯曲半径序号电缆种类最小允许弯曲半径1 交联聚氯乙烯绝缘电力电缆15D2 多芯控制电缆10D金属线槽与支架间螺栓、线槽连接板螺栓固定紧固无遗漏，螺母位于线槽外侧，金属线槽与桥架连接处应用与之配套的连接板固定牢固，线槽所用螺栓均应采用半圆头螺栓，螺母放在线槽外面。

桥架每段连接螺母不应少于6个，并应配齐热热镀锌的弹簧垫；桥架与桥架连接处应平齐，无错台，缝隙不应超过1mm，连接件应采用热镀锌，防松装置齐全；桥架安装应顺直，水平偏差不大于10mm。

电气安装金属线槽、桥架安装方案4.1 工艺流程4.2 外观检查：部件齐全，表面光滑、无棱刺、不变形；厚度均匀、涂层完整，无锈蚀。

4.3 桥架的支吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支吊架应与建筑物有相同的坡度；支架经过检查确认后才能进行桥架安装；桥架安装检查合格才能敷设电缆。

4.4电缆桥架吊装吊杆间距：水平距离为2m，垂直方向为1.5m。

桥架支撑点躲开接头处，距接头处0.5m为宜，在桥架拐弯和分支处，距分支点0.5m加支持点。

4.5金属电缆桥架、线槽及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：A、金属电缆桥架、线槽及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接,长跨距桥架每隔30～50m接地一次。

B、镀锌电缆桥架、线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

C、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。

D、当桥架线槽的底板对地距离低于2.4m时，桥架线槽本身和线槽盖板均必须加装保护地线。

2.4m以上的线槽盖板可不加保护地线。

4.6直线段钢制电缆桥架长度超过30米应设伸缩节；跨越变形缝处设置补偿装置，保护地线和槽内导线均应留有补偿余量。

4.7 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径4.8 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；桥架线槽与盒、箱、柜等接茬处，进线和出线口均采用抱脚连接，并用螺丝紧固，末端应加封堵。

4.9 敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置，有防火隔堵措施；金属线槽在穿过防火墙及防火楼板时，采取防火隔离措施，防止火灾沿线路延燃。

4.10 电缆桥架敷设在易燃易爆气体管道和热力管道的下方。

4.11 槽内配线前清扫线槽，使槽内外保持清洁。

放线前应先检查管与线槽连接处的护口是否齐全；导线和保护地线的选择是否符合设计图的要求；管进入盒时内外根母是否锁紧，确认无误后再放线。
