机械识图习题集第一章 制图的基本知识与技能1.图纸的幅面按尺寸大小可分为 5 种,其代号分别为 A0,A1,A2,A3,A4。
2.图纸格式分为留有装订边与不留装订边两种,按照标题栏的方位又可将图纸格式分为X 型 与Y 型两种。
3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其她区,标题栏中的文字方向为水平。
4、比例就是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应就是机件的最后完工尺寸尺寸,与所采用的比例 无 关。
5、常用比例有 原值比例 、放大比例与缩小比例三种;比例1:2就是指实物就是图形的2倍,属于缩小比例;比例2:1就是指图形就是实物的2倍,属于放大比例。
6、比例的选择原则就是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。
7.图样中书写的汉字、数字与字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用 长仿宋 体书写,数字与字母应书写为斜 体或 直 体。
8.字号指字体的高度,图样中常用字号有3、5,5,7,10号四种。
9.常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线与尺寸界线用细实线画出,对称中心线与轴线用细点画线画出。
虚线、细实线与细点划线的图线宽度约为粗实线的一半 。
11.图样上的尺寸就是零件的最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。
12.标注尺寸的四要素就是尺寸界线、尺寸线、箭头、 尺寸数字。
13.尺寸标注中的符号:R 表示半径,φ表示直径,Sφ表示球面直径,SR 表示球面半径,S 表示 斜度 ,C 表示 锥度 。
14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章 正投影法的基本原理 班级 姓名
学号 日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期。
11-6 标注半径尺寸。
1-5 标注直径尺寸。
1-4 补全尺寸数值和箭头（数值从图中量取，取1-7 补画箭头并填写线性尺寸和角度尺寸数字（量取整数）。
1-8 根据尺寸注法的规定，标注各图形的尺寸(量取整数）。
2模块二投影基础2-1根据立体轴测图及其在三投影面体系中所处的位置，画出它的三视图并回答问题。
123452-6 已知A(25，10，20) 、B(10，20，10)两点坐标,求2-7已知点的二面投影，求其第三面投影。
作两点的三面投影,并判断两点的相对位置。
62-8 填空2-9 根据A、B两点的直观图作出其三面投影图（尺寸从图中量取）。
2-10已知点A、B的一面投影，又知点A距H面15mm，点B 在V面上，试分别求作A、B另两面投影。
2-11已知点B在点A的正左方15mm;点C是点A对V面的重影点（c'不可见），且距点A为10mm。
补全点A的侧面投影，求做其他各点的三面投影，并判别可见性。
72-12 已知A、B两点的两面投影,求做第三面投影并判断A、B两点的相互位置。
2-14 在三视图中标出A、B、C三点的三面投影。
2-13 判断A、B二点的相互位置。
2-15 已知三棱锥底面的三面投影和顶点S的坐标为（20，13，20），完成三棱锥的三面投影图。
892-17 已知线段两端点A(25,10,5)、B(5,20,25)，画出其三面投影，并求4B实长及其对H的倾角α及V面夹角2-18 已知线段AB的投影ab及a '和对V面的倾角β=30°，画出其三面投影图。
2-20 在线段AB上取一点K，使AK=15mm，求K的两面投影。
2-19已知线段AB的V面投影α 'b‘及a，又知B在A的后方，AB实长为26，画出其水平投影图。
10111213142-28 在立体图中标出端点A 、B 、C 、D 的位置（立体图中用大写字母标出），并填写线段AB 、CD 的名称，及其对各投影面的相对位置。
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A （25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

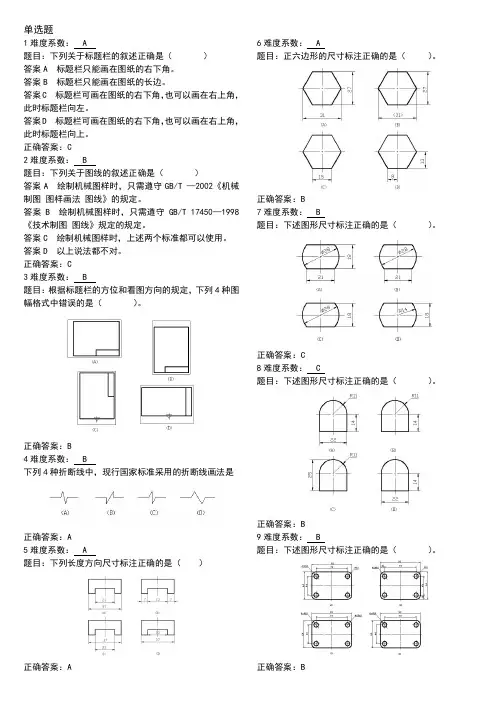

单选题1难度系数： A题目：下列关于标题栏的叙述正确是（）答案A 标题栏只能画在图纸的右下角。
答案B 标题栏只能画在图纸的长边。
答案C 标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向左。
答案D 标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向上。
正确答案：C2难度系数： B题目：下列关于图线的叙述正确是（）答案A 绘制机械图样时，只需遵守GB/T —2002《机械制图图样画法图线》的规定。
答案B 绘制机械图样时，只需遵守GB/T 17450—1998 《技术制图图线》规定的规定。
答案C 绘制机械图样时，上述两个标准都可以使用。
答案D 以上说法都不对。
正确答案：C3难度系数： B题目：根据标题栏的方位和看图方向的规定，下列4种图幅格式中错误的是（）。
正确答案：B4难度系数： B下列4种折断线中，现行国家标准采用的折断线画法是正确答案：A5难度系数： A题目：下列长度方向尺寸标注正确的是（）正确答案：A 6难度系数： A题目：正六边形的尺寸标注正确的是（）。
正确答案：B7难度系数： B题目：下述图形尺寸标注正确的是（）。
正确答案：C8难度系数： C题目：下述图形尺寸标注正确的是（）。
正确答案：B9难度系数： B题目：下述图形尺寸标注正确的是（）。
正确答案：B10难度系数： C题目：下述图形尺寸标注正确的是（）。
正确答案：A11难度系数： A题目：表示球面直径的缩写词为（）。
答案A SΦ答案B SR答案C Φ答案D R正确答案：A12难度系数： A题目：表示︒45倒角的缩写词为（）。
答案A 倒角答案B Φ答案C t 答案D C正确答案：D13难度系数： A题目：表示孔在圆周上均匀分布的缩写词为（）。
答案A ECS 答案B QSE 答案C EQS 答案D SEQ正确答案：C判断题1难度系数： A当按标题栏的方向看图时，标题栏的长边一律水平放置。
正确答案：正确2难度系数： A 各种图样的标题栏中，必须给出该图样所采用的比例。
《机械制图》（第六版）习题集答案第3 页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4 页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1 度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1 在指定位置处画全图形。
第 6 页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的 3.5 倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0 的坐标差决定，坐标值大者为可见；小者为不可见。
《机械制图》（第六版）习题集答案目录第3页.............................................................. 错误!未定义书签。
第4页.............................................................. 错误!未定义书签。
第6页点的投影.................................................... 错误!未定义书签。
第7页直线的投影（一）............................................ 错误!未定义书签。
第8页.............................................................. 错误!未定义书签。
第9页平面的投影（一）........................................... 错误!未定义书签。
第10页............................................................. 错误!未定义书签。
第11页............................................................. 错误!未定义书签。
第12页............................................................. 错误!未定义书签。
第13页曲面面立体及其表面上的点和线 ............................... 错误!未定义书签。
第14页............................................................. 错误!未定义书签。
第15页............................................................. 错误!未定义书签。
大学机械制图考试练习题及答案101.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:2.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:3.[单选题]凡具有完整的定形尺寸和定位尺寸，能直接画出的线段（直线和圆弧）称为（ ）A)中间线段B)连接线段C)已知线段答案:C解析:4.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。
A)平行B)相交C)交叉答案:A解析:5.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:6.[单选题]主视图与俯视图（ ）A)长对正7.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:8.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A)0.5B)1C)2答案:B解析:9.[单选题]直径尺寸最好注在（）A)投影为非圆或非圆弧的视图上B)投影反映为圆或圆弧的视图上；C)两者都可答案:A解析:10.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:11.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:12.[单选题]如果要删除一个无用块，使用下面哪个命令（ ）。
A)purge13.[单选题]机器零件在三个方向上，每个方向至少有（ ）个尺寸基准。
A)一B)二C)三D)四答案:A解析:14.[单选题]垂直于______面的平面,而对于其他两个投影面倾斜的平面称为正垂面。
()A)VB)HC)WD)S答案:A解析:15.[单选题]当直线或平面平行于投影面时,其正投影具有 （ ）A)真实性B)积聚性C)收缩性D)相似性答案:A解析:16.[单选题]132±0.0125 的公差为（ ）。
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题册（第五版）第一章制图基本知识与技能1—4 尺寸标注练习（一）（需标数值从图中量取，取整数）1、线性尺寸2、角度尺寸3、圆的直径4、圆弧半径1—5 尺寸标注练习（二）5、右图中尺寸标注有错误，在左图上正确标注尺寸6、参照右图所示图形，用1:2比例在指定位置画出图形并标注尺寸1—6 基本作图练习1、将线段AB七等分2、按给定的长、短轴用四心法画近似椭圆3、作圆内接正六边形4、作圆内接正五边形5、参照右上角示意图，作带有1:9斜度的图形6、参照右上角示意图，作带有1:3锥度的图形1—7 参照图例用给定的尺寸作圆弧连接（标出切点，保留作图线）1、 2、3、第二章正投影作图基础2—1 三视图的投影关系和方位关系1、在三视图中填写视图名称，并在尺寸线上的括号内选填“长”“宽”“高”2、在俯视图和左视图的括号内填写“上”“下”“左”“右”“前”“后”2—2 根据物体的三视图，找出对应的立体图（在括号中填写对应的序号）2—3 参照立体示意图，补画三视图中漏画的图线，并填空1、在立体示意图上标出题中所示平面的字母2、在立体示意图上标出题中所示平面的字母3、在立体示意图上标出题中所示平面的字母4、在主视图上注出A、B、C三个平面的字母2—4 参照立体示意图，补画三视图中漏画的图线1、2、3、4、2—5 根据立体示意图，辨认其相应的两视图，补画第三视图1、2、3、4、5、6、2—6 根据基本体的两视图补画第三视图，并写出基本体名称1、2、3、4、5、6、2—8 根据轴测图找出三视图，并在括号内填写相应的序号2—9 根据立体图画三视图（尺寸从立体图中量取，取整数）1、2、2—10 点的投影1、按立体图作点A的三面投影（坐标值在立体图中量取整数）2、已知点B、C的两面投影，作第三投影3、作点A（25,20,25）、B（15,0,20）的三面投影，并填写它们与投影面的距离4、已知点C的三面投影，点D在点C之右20，之前15，之下10，求作D点的三面投影5、已知点E、F的H、V投影，作W面投影，并标明可见性2—12 直线的投影1、判断下列各直线与投影面的相对位置，填空2、补画俯、左视图中的漏线，标出立体图上A、B、C三点的三面投影，填空3、已知正三棱台的主、俯视图，作左视图，填空4、在三视图中标出各点的投影，填空2—14 平面的投影1、根据平面图形的两面投影，求作第三投影，并判断与投影面的相对位置，填空2、标出平面P、Q的三面投影，填空第三章立体表面交线的投影作图3—1 立体表面上点的投影（一）已知下列各平面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—2 立体表面上点的投影（二）已知下列各曲面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—3 平面切割体，完成平面体被切割后的三面投影1、2、3、4、3—5 看图练习1、选择与三视图对应的轴测图编号填入括号内2、选择与主视图对应的俯视图及轴测图的编号填入表格内3—6 曲面切割体（一）完成曲面体被切割后的左视图1、2、3、3—7曲面切割体（二）完成曲面体被切割后的左视图或俯视图1、2、3—9 补画视图中漏画的相贯线1、2、3、4、3—11 选择正确的左视图（在括号内画“√”。
《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。
2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。
完成它们的投影图。
3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。
4、已知A、B、C、D四点的两个投影，求作第三投影。
5、比较C、D两点的相对位置。
D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。
6、求出直线的第三投影，并判断各直线对投影面的相对位置。
（1）AB是线。
（2）CD是线。
（3）EF是线。
7、按已知条件画出直线的三面投影。
（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。
（2）已知铅垂线CD，距V面15毫米，实长20毫米。
8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。
（1）三角形ABC 是面。
（2）三角形ABC 是面。
（3）四边形ABCD 是面。
（4）多边形ABCEFGH 是面。
9、已知点K在平面三角形ABC内，试完成三面投影。
10、已知点K在平面ABC内，求出其正面投影。
判断点D是否在平面内。
11、试完成平面内三角形ABC的水平面投影。
12、完成五边形ABCDE的正面投影（已知AB为侧平线）。
13、根据已给的新投影轴，求出点A、B的新投影。
14、求出点的H、V面投影。
15、根据点的投影，画出新投影轴。
（1）（2）16、用换面法求出直线AB的实长及α、β角。
17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。
