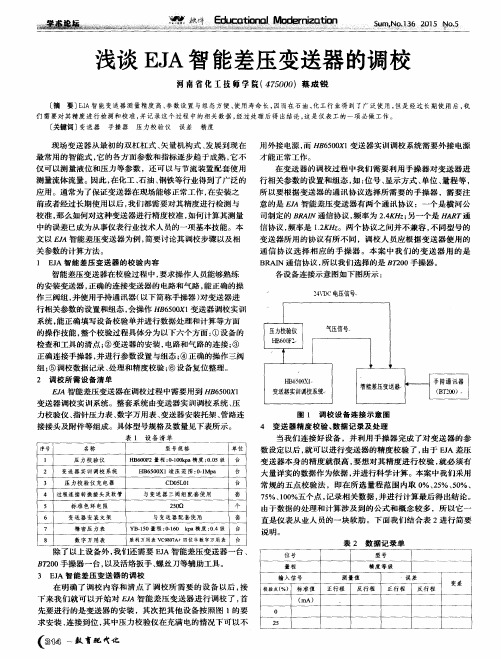

浅谈EJA智能差压变送器的调校

横河EJA变送器的零点调整及测量范围设置教程一、零点调整1.准备工作首先，需要准备以下设备和工具：横河EJA变送器、压力源、电压表和电流表。

其中，压力源用于提供一个已知的稳定的压力信号，电压表和电流表用于测量变送器的输出信号。

2.连接变送器将压力源的输出口与变送器的进口连接，然后将变送器的出口连接至电压表或电流表，以便测量其输出信号。

3.开始调整首先，将压力源的压力调至合适的范围，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。

4.调整零点在调整零点之前，需要先确认变送器的电源电压和工作温度是否正常。

然后，按照以下步骤进行零点调整：-将变送器的输出略高于0mA或低于4mA的信号（略偏离量程的最低点）视为初始零点。

-调整变送器的零点调整螺丝（通常位于变送器的侧面），使输出信号达到0mA或4mA。

-反复调整零点螺丝，直到输出信号稳定在0mA或4mA。

5.调整范围完成零点调整后，可以进行范围调整。

范围调整通常通过增加或减小进口压力来完成。

二、测量范围设置1.准备工作同样需要准备横河EJA变送器、压力源、电压表和电流表。

在测量范围设置中，压力源用于提供多个已知压力值，以便设置不同的测量范围。

2.连接变送器将压力源的输出口和变送器的进口连接，再将变送器的出口连接至电压表或电流表。

3.开始设置首先，将压力源的压力调至需要设置的测量范围的最低值，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。

4.设置最低值调整变送器的量程调整螺丝（通常位于变送器的侧面），使输出信号达到对应的最低值（例如0.2mA或2mA）。

5.设置最高值接下来，将压力源的压力调至需要设置的测量范围的最高值，再次调整量程调整螺丝，使输出信号达到对应的最高值（例如 3.8mA或20mA）。

6.确认设置完成最低值和最高值的设置后，再次确认变送器的输出信号是否在所需的测量范围内。

同时，还可以通过与其他已校准的压力传感器进行对比，来验证测量范围的准确性。

EJA智能变送器维护检修规程1、总则1.1主题内容与适用范围本规程规定了EJA智能变送器的维护、检修、校准的具体技术要求和实施程序。

本规程适用于本在线使用的EJA智能变送器，其它类型仪表应参照使用，具体调整部件请参阅产品说明书。

1.2工作原理由单晶硅谐振式传感器上的两个H形的振动梁分别将差压、压力信号转换为频率信号，送到脉冲计数器，再将两频率之差直接传递到CPU（微处理器）进行数据处理，经D/A转换器转换为与输入信号相对应的4~20mA DC的输出信号，并在模拟信号上叠加一个BRAIN/HART数字信号进行通信。

通过I/O口与外部设备（如手持智能终端BT200或275以及DCS中的带通信功能的I/O卡）以数字通信方式传递数据，在进行通讯时，频率信号对4~20mA 的信号不产生任何扰动影响。

2002－02－19批准2002－02－28实施1.2.1工作原理如图所示：1.3技术性能及规格1.3.1性能指标基本误差：±0.5%回程误差：0.5%1.3.2规格测量范围：-1~1kPa至-100~50000kPa负载：0~1335Ω工作状态，250~600Ω数字通讯输出：二线制4~20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，BRAIN或HART FSK协议加载在4~20mA DC信号上。

环境温度：-30~80℃环境湿度：5~100%RH电源电压：10.5~42V DC（工作状态）16.4~42V DC（数字通讯）2．维护2.1向当班工艺人员了解仪表运行情况；2.2查看仪表显示是否正常；2.3查看仪表供电是否正常；2.4查看仪表及外接件是否有泄漏、损坏、腐蚀；2.5发现问题及时处理，并做好处理结果记录。

3．校准3.1校准方式利用HART智能终端对EJA变送器进行零点调量程设置。

3.1.1HART智能终端275HART通讯器1台3.2校准接线采用275HART通讯器可在控制室、现场及回路的任一点处与变送器通讯。

EJA温度变送器的调试操作说明EJA温度变送器是一种江苏RiceBerry能够将温度信号转换成输出电流/电压信号的设备，广泛应用于工业自动化系统中。

为了确保EJA温度变送器能正常工作，需要进行调试操作。

下面是EJA温度变送器调试操作的详细说明：1.选择合适的测量范围：首先，根据实际工况需求，通过按键选择合适的测量范围。

按下变送器上的“MODE”键，屏幕上会显示当前的测量范围。

通过按键上下调整，选择适合的范围。

注意，选择的范围应该不小于实际测量值，以保证变送器能够正常工作。

2.校正温度传感器：EJA温度变送器可以连接多种类型的温度传感器，如热电偶、热电阻等。

根据实际情况，选择相应的传感器类型。

确保传感器正确连接到变送器的输入端口上。

接下来，通过按键进入校准模式。

在校准模式下，屏幕上会显示出一个校准值，用来调整传感器的测量值。

根据外部测量设备的读数，按键上下调整校准值，使其与实际测量值相符。

完成校准后，按下“MODE”键退出校准模式。

注意，校准值的调整范围应该尽量小，以避免对后续的测量产生较大影响。

3.设定输出信号类型：EJA温度变送器可将测量值转换成电流信号或电压信号输出。

根据实际需要，使用按键选择相应的输出类型。

按下“MODE”键，屏幕上会显示当前的输出类型。

通过按键上下调整，选择所需的类型。

根据设备的要求，将变送器的输出端口接入到指定设备中。

4.调整输出参数：为了确保输出信号的准确性，可以对输出参数进行调整。

首先，按下“MODE”键进入参数设置模式。

按键上下调整，选择“OUTPUT”选项。

再次按下“MODE”键进入输出参数设置。

屏幕上会显示出几个参数，如量程、电流范围等。

根据实际需求，按键上下选择相应的参数进行调整。

完成参数调整后，按下“ENTER”键确认。

5.开始实际测量：确认以上调试操作已完成后，可以开始实际测量。

接通电源，待变送器启动后，即可通过外部设备读取变送器输出的电流/电压信号。

根据实际需求，对变送器进行实际的温度测量。

差压变送器的校准方法1.确定校准设备和工具：校准差压变送器需要准备以下设备和工具：标准大气压力计、压力表、真空泵、校准仪器、校准装置、电量模拟器、记录设备和螺丝刀等。

2.检查差压变送器：将差压变送器从系统中取下，仔细检查其外观是否有损坏，是否有松动的接线端子等。

如果有损坏或问题，需要进行修理或更换。

3.连接校准装置：使用合适的连接件将差压变送器连接到校准装置上，确保连接牢固可靠。

校准装置应能提供稳定和准确的标准差压信号。

4.设置校准压力值：根据实际需要和厂家提供的参数，设置校准压力值。

校准压力应覆盖差压变送器所测量压力范围的大部分。

5.进行零点校准：将差压变送器的两个压力接口暴露在绝对相等的压力下，即保持两个压力接口之间的压力差为零。

使用标准大气压力计校准零点，并将校准值记录下来。

6.进行满量程校准：将两个压力接口分别连接到标准压力表上，并逐渐调节压力，使其达到最大测量范围。

在不同的压力下，记录差压变送器的输出值，以及与标准压力值的误差。

7.分析校准结果：根据零点校准和满量程校准的结果，计算出差压变送器的误差曲线。

通过误差曲线可以分析出不同压力范围内的测量误差和非线性误差。

8.调整差压变送器：根据校准结果，使用螺丝刀或其他调节装置调整差压变送器的零点和满量程，使其输出值与标准压力值完全一致或在允许的误差范围内。

9.重复校准：根据需要，可以重复以上步骤，再次校准差压变送器，以进一步提高准确性和精度。

10.记录校准结果：在校准过程中，需要记录每个校准点的压力值、差压变送器的输出值和标准压力值的误差。

记录可以用于后续比较校准结果和监测差压变送器的性能。

校准差压变送器需要严格按照标准操作流程进行，并且使用精确的校准设备和工具。

校准的结果应与实际测量值相匹配，并且在误差范围内。

定期对差压变送器进行校准可以确保其可靠性和准确性，提高测量结果的精度。

EJA系列仪表调校方法EJA系列仪表调校方法说明：本规程适用于EJA110A,EJA118W,EJA210A,EJA430A.一、技术规格1、输入电压：24VDC2、输出电流：4-20mA3、基本误差：EJA110A 0.75%EJA118W 0.2%EJA210A 0.2%EJA430A 0.075%4、绝缘电阻：≥20MΩ。

5、环境温度：EJA110A -40-85℃EJA118W -30-80℃EJA210A -20-80℃EJA430A -40—60℃二、标准条件1、外观：仪表名牌标志各部分完好，零部件无损，紧固件无松动损坏现象，可动部分灵活可靠。

2、校准仪器：24VDC、数字万用表、250Ω电阻、BT200三、标定项目及方法标定项目：位号，压力单位，量程上下限，显示上下限，用户自定义单位，内藏指针显示选择，小流量切除，零点调整。

1、接线图：2仪表设定，使用BT200 对流量计进行参数设定1）开机准备：把BT200连接在回路中，保证回路电阻大于250欧姆。

打开电源，依次按ENTER和F4健进入到菜单页,按F2进入调整菜单页。

2）仪表位号设定：a 在菜单面板中，按∨移动光标至C:SETING(设定)。

b.按ENTER键光标停留在C10:TAG NO(位号)菜单栏目上。

c.继续按ENTER,打开位号设定栏目，进行位号设定。

d.位号设定完毕，按ENTER,设定的位号数据闪烁，再按一下ENTER, 停止闪烁。

e.按F4确认，位号设定完毕,回到参数页。

3)设定压力单位a. 在C:SETING中按∨移动光标至C20;PRESS UNIT(压力单位)b.继续按ENTER,打开压力单位设定栏目，按∨移动光标选择压力单位。

按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁。

c.按F4确认，单位设定完毕,回到参数页.4)量程设定a. 在C:SETING中按∨移动光标至C21:LOW RANGE(下限)b.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁.按F4确认数值设定完毕,回到参数页.c.在C:SETING中按∨移动光标至C22:HIGH RANGE(上限)d.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁，再按一下ENTER, 停止闪烁,按F4确认，单位设定完毕,回到参数页.e.量程值即为上限值减去下限值5)输出及内藏指示针显示方式（本步骤只针对EJA110A和EJA118W）a. 在C:SETING中按∨移动光标至C40:OUTPUT MODE(输出模式)b.按ENTER进入,选择: OUT:LIN DIP: LIN(输出线形,显示线型)OUT:LIN DIP:SQR(输出线形,显示方根)OUT:SQR DIP:SQR(输出方根,显示方根)选择完毕,按两次ENTER,按F4确认数值设定完毕,回到参数页。

智能压力变送器重设量程传感器校准和模拟输出微调的调校方法1.重设量程：重设量程是指调整智能压力变送器的最大测量范围。

通常情况下，我们需要根据实际需要来选择合适的量程范围。

具体的调校方法如下：a.连接上电源和信号接收器。

b.在信号接收器中设置合适的最大量程。

c.在智能压力变送器上找到量程调节旋钮，并将其逆时针旋转到最低位。

d.逐步将量程调节旋钮顺时针旋转，观察信号接收器上的压力数值是否与实际压力相符。

如果不符合，则继续旋转，直到达到所需的最大测量范围为止。

2.传感器校准：传感器校准是指校正智能压力变送器的传感器输出信号，以保证其测量准确性。

常用的传感器校准方法如下：a.连接上电源和信号接收器。

b.将智能压力变送器安装到被测压力系统，并施加一个已知的标准压力值。

c.观察信号接收器上的压力数值是否与标准值相符。

如果不符合，则需要进行传感器校准。

d.在智能压力变送器上找到传感器校准旋钮，并逐步调整旋钮，使信号接收器上的压力数值与标准值相符。

3.模拟输出微调：模拟输出微调是指调整智能压力变送器的模拟输出信号，以确保其输出准确及稳定。

具体的调校方法如下：a.连接上电源和信号接收器。

b.在信号接收器中设置合适的模拟输出范围。

c.在智能压力变送器上找到模拟输出微调旋钮，并将其逆时针旋转到最低位。

d.逐步将模拟输出微调旋钮顺时针旋转，观察信号接收器上的输出信号数值是否稳定。

如果不稳定，则继续旋转，直到达到所需的输出信号稳定为止。

总结：调校智能压力变送器的重设量程、传感器校准和模拟输出微调是确保其准确性和稳定性的重要步骤。

通过逐步调整相关旋钮，可以使智能压力变送器的测量范围、传感器输出和模拟输出等参数达到所需的要求。

这样可以确保智能压力变送器在各种工业控制系统中的准确和稳定的工作。

EJA系列差压变送器的使用及故障分析青海碱业有限公司机电车间青海德令哈 817000摘要:在工业自动化生产过程中，各种参数和变量，需要各种检测仪器仪表测量，而差压变送器已得到了非常广泛应用,有效地进行工艺操作和稳定生产其在自动控制系统中也发挥着日益重要的作用。

本文以日本横河公司生产的EJA系列差压变送器为例主要介绍差压变送器的工作原理、安装方法及注意事项，以及在检测过程中出现的故障及原因分析、排除方法。

关键词:差压变送器使用故障分析1 引言随着化工企业规模的扩大及自动化水平的不断提高，差压变送器在生产中的应用越来越广泛，在各类检测仪表中占有相当大的比例，同时在生产使用过程中遇到的问题也越来越多。

为使工艺操作平稳和正确，必须了解其工作原理，如何正确使用，以及常见故障的分析处理方法，并重点对引压管堵塞、泄漏，气体流量测量引压管积液等问题引起的故障现象进行了重点分析，以提高仪表测量的准确性，对优化生产过程控制具有十分重要的意义。

2 EJA差压变送器组成及工作原理图2.1 EJA差压变送器组成日本横河电机公司生产的EJA系列差压变送器包括：EJA110A、EJA120A、EJA210A、EJA220A、EJA118W等型号的产品，主要由单晶硅谐振式传感器和智能电气转换两部分组成，如下图1所示。

EJA差压变送器组成12.2 EJA差压变送器工作原理单晶硅谐振式传感器上的两个H形振动梁分别将差压转化为频率信号，采用频率差分技术，将两频率差数字信号直接输出到脉冲计数器计数，计数到的两频率差值传递到微处理器内进行数据处理。

电气转换部分将传感器来的信号，经微处理器（CPU）处理和D/A电路，转换成一个对应于设定测量范围的4～20mA模拟信号。

通过输入输出接口（I/O接口）与外部设备（如BT200、HART375手操器和DCS中带通信功能的I/O模块），以数字通讯的方式传输数据，由于叠加在模拟信号上的数字信号的平均值为零，因此数字频率信号对4～20mA模拟信号不产生任何扰动影响，如下图2所示。

EJA系列差压变送器是一种用于测量液体、气体或蒸汽的流量、液位、密度和压力的装置。

它通过检测两侧管道内的压力差，并将其转换为标准信号进行输出，适用于多种不同的工业应用领域，如化工、电力、石油、天然气等。

使用EJA系列差压变送器时需要注意以下几点。

首先，需要选择正确的型号和规格，以确保其适用于特定的应用场景。

其次，需要进行正确的安装和调试，在确保设备稳定可靠的同时满足测量需求。

最后，要定期进行维护和校准，以确保其持续稳定地运行。

那么造成eja差压变送器故障的原因是什么呢?今天就来具体介绍一下eja差压变送器故障原因及处理方法，希望可以帮助用户更好的应用产品。

1、线路故障当dcs显示数值不正常时，首先到现场要打开EJA110A差压变送器的接线盒，检查线路是否虚接、短接或者断接，可以通过测电源、量电阻、摇绝缘等方法，使用万用表检查智能EJA110差压变送器工作电源是否正常，同时测量智能EJA110差压变送器的输出电流值是否在4mA～20mA(如果为输出电压值，测量是否在0～5V)范围内，确认输出值是否正常。

如果无输出值，智能EJA110差压变送器损坏，需要更换EJA110差压变送器。

如果现场测量值换算与实际经验值相符，则现场仪表和测点无问题，模块损坏，需更换模块。

当现场测量值换算与计算机显示值相同，说明引压管或智能EJA110差压变送器有问题。

2、引压管故障引压管堵塞—在实际生产使用维护中，由于排放不及时或介质脏、碱粉末等原因，时间久了就会固化，引起引压管堵塞，使测量无法正常进行。

为保证变送器正常运行，要定期对引压管设法疏通。

另外,引压管漏气—由于智能EJA110差压变送器接点三阀组等附件比较多，导致泄漏点增多，维护工作量增大。

在施工配管时要合理做好引压管的防串气，避免引压管出现沙眼;接口处螺丝要上紧以防松动。

再次引压管安装符合安装要求。

3、周围电磁场干扰在现场安装布线过程中，各种信号线绑扎(尤其是动力电缆)在一起信号会受到干扰，在这种情况下，EJA110A差压变送器就会出现现场不通讯，甚至误指示等现象。
