变压器安装前的吊心检查

一、变压器器身检查前的吊罩工作A.变压器器身检查方法；吊罩或不吊罩直接进入油箱内进行，如变压器是充氮储存，器身检查前变压器本体应注油浸泡时间不小于24h。

B.变压器器身检查前，高压套管、升高座内电流互感器、瓦斯继电器试验等工作做完并合格；高压升高座、冷却装置、储油柜等零部件检查清洗完，密封试验完，合格且保持密封。

C.当器身检查在室外进行时，宜有防尘措施，且不应在阴雨天或刮风沙天进行（应与当地气象台联系）在器身检查全过程中，注意在空气中暴露的时从开始放油时算起至开始抽真空时止。

相对湿度小于75% 时器身暴露在空气的时间不得超过16h ，环境温度不宜低于0℃，器身温度不宜低于环境温度。

一般宜将变压器加热使其器身温度高于环境温度10℃。

D.器身检查前应做好准备工作，规划好工作场地所用工具材料逐一登记以便终罩回装前逐一核对，应无缺少。

E.变压器油排净后，松开钟罩与器身定位装置，拆上下钟罩固定螺栓，拆电压切换装置连杆，记录好原始位置和相别F.找正吊车吊钩位置，可能吊二次，吊起100～200mm，找好重心，钟罩四角各拴一根拉绳，以调节钟罩方向，钟罩缓缓上升离开器身后放在预定位置。

二、变压器器身检查内容；A.运输支撑和器身各部位应无移动现象，运输用的临时防护装置及支撑应予拆除并清点好记录，以备查。

B.所有螺栓应紧固并有放松措施，绝缘螺栓应无损坏、防松绑扎完好。

C.铁芯应无变形，铁轭与夹件间的绝缘垫应良好，铁芯应无多点接地拆开接地线后，铁芯对地绝缘应良好，打开夹件与铁轭接地片后，铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件间的绝缘应良好。

当铁轭采用钢带绑扎时、钢带对铁轭的绝缘应良好、打开铁芯屏蔽接地引线，检查屏蔽绝缘应良好、打开夹件与线圈压板的连线、压板绝缘应良好，铁芯拉板及铁轭拉带应紧固绝缘良好。

记录所测数据。

D.绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好能见的绕组部分无异常E.引出线绝缘包扎牢固、无破损、拧弯现象，引出线绝缘距离应合格固定牢靠，其固定支架应紧固，引出线的裸露部分应无毛刺或尖角其焊接应良好。

2023年变压器吊芯检查施工方案【引言】在变压器运行过程中，吊芯作为其中一个重要组成部分需要进行定期检查与维护。

本文将详细介绍2023年变压器吊芯检查施工方案。

【目的】本次施工的目的在于确保变压器吊芯的安全运行，以及预防未来可能发生的故障。

通过定期的检查和维护，可以提高变压器的可靠性和运行效率。

【施工前准备】1. 监测设备准备：确保所需的监测设备齐全，包括红外热像仪、超声波检测仪、振动检测仪等。

2. 安全准备：确保施工人员具备相关的安全培训，并佩戴个人防护装备，如安全帽、安全鞋、防护眼镜等。

3. 施工计划制定：制定详细的施工计划，包括检查的时间、区域以及检查的方法与工具等。

【施工步骤】1. 外观检查：首先对吊芯进行外观检查，包括检查是否存在表面破损、变形或者腐蚀等情况，并记录下来。

2. 温度检测：使用红外热像仪对吊芯进行温度检测，以确定是否存在异常的热点。

3. 超声波检测：使用超声波检测仪对吊芯进行超声波检测，以检测吊芯内部的故障，如放电和绝缘损坏等。

4. 振动检测：使用振动检测仪对吊芯进行振动检测，以确定是否存在异常的振动情况。

5. 油样检测：对吊芯中的绝缘油进行油样检测，以确保绝缘油的质量和性能符合标准要求。

6. 杂散电流检测：对吊芯进行杂散电流检测，以验证吊芯的绝缘性能。

7. 数据分析：将检测到的数据进行分析，并根据分析结果判断吊芯的运行状况，并制定后续的维护计划。

【施工注意事项】1. 安全第一：在整个施工过程中，务必严格遵守安全标准和操作规程，确保施工人员的人身安全。

2. 环境保护：施工完成后，需要将产生的废弃物进行分类处理，以保护环境。

3. 维护记录：对每次施工进行详细记录，包括施工时间、检测结果、异常情况等，以便后续的跟踪和分析。

4. 维护周期：根据变压器的具体运行情况和使用环境，制定合理的吊芯检查与维护周期。

【施工总结】通过定期检查与维护变压器的吊芯，可以有效保障变压器的运行安全和稳定性。

2024年变压器吊芯检查施工方案【施工方案】____年变压器吊芯检查一、项目概述：____年变压器吊芯检查是指对变压器内部的吊芯进行巡检和维修保养工作，以确保变压器的正常运行和延长使用寿命。

本项目的施工内容包括对吊芯进行清洗、检查吊芯的绝缘状况、测量吊芯的电阻值和温度等，以及必要的维修和更换工作。

二、施工前准备工作：1. 确定施工时间和地点；2. 制定施工计划，并组织相关人员进行培训；3. 准备所需材料和工具，如清洁剂、测量仪器、安全防护用品等。

三、施工步骤：1. 施工人员到达施工现场，并确认现场安全；2. 卸下变压器上端的盖板，进入变压器内部；3. 使用清洁剂和专用工具对吊芯进行清洗，清除吊芯表面的污垢；4. 检查吊芯的绝缘状况，如有损坏或老化的绝缘材料，及时更换；5. 测量吊芯的电阻值和温度，以判断吊芯的工作状态；6. 根据实际情况进行吊芯的维修或更换工作；7. 清洗和检查吊芯支架、温度计、冷却装置等附属设备；8. 安装吊芯并固定好各种附件；9. 安装变压器上端的盖板，确保紧固牢固；10. 清理施工现场，恢复原状，并进行工作记录和总结。

四、安全措施：1. 施工人员必须佩戴好安全帽、安全鞋、手套等个人防护用品；2. 施工现场必须设立明显的警示标志，并设置相关安全警示线；3. 工具和设备必须符合国家安全标准，并经过检测合格；4. 施工人员必须严格按照操作规程进行操作，禁止擅自改动设备；5. 施工人员必须随时保持清醒状态，不得饮酒、吸烟等影响工作质量的行为；6. 施工结束后，必须清理施工现场，确保无残留物和安全隐患。

五、施工记录与验收：1. 在施工过程中，相关人员需及时记录施工的关键信息和数据；2. 施工完成后，进行施工质量验收，确保吊芯的维修和更换工作符合要求；3. 如有发现问题及时处理，记录并进行相关的安全事故调查和处理；以上是____年变压器吊芯检查的施工方案，需要施工单位根据实际情况进行合理调整和安排，并严格按照相关的安全规范和操作规程进行施工。

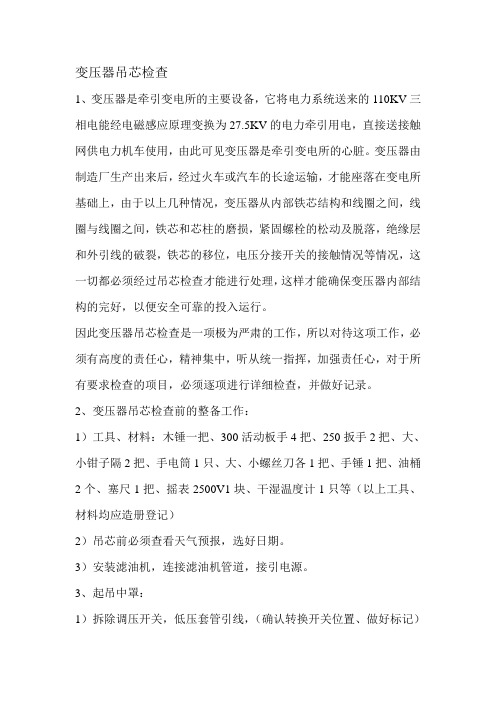

变压器吊芯检查1、变压器是牵引变电所的主要设备，它将电力系统送来的110KV三相电能经电磁感应原理变换为27.5KV的电力牵引用电，直接送接触网供电力机车使用，由此可见变压器是牵引变电所的心脏。

变压器由制造厂生产出来后，经过火车或汽车的长途运输，才能座落在变电所基础上，由于以上几种情况，变压器从内部铁芯结构和线圈之间，线圈与线圈之间，铁芯和芯柱的磨损，紧固螺栓的松动及脱落，绝缘层和外引线的破裂，铁芯的移位，电压分接开关的接触情况等情况，这一切都必须经过吊芯检查才能进行处理，这样才能确保变压器内部结构的完好，以便安全可靠的投入运行。

因此变压器吊芯检查是一项极为严肃的工作，所以对待这项工作，必须有高度的责任心，精神集中，听从统一指挥，加强责任心，对于所有要求检查的项目，必须逐项进行详细检查，并做好记录。

2、变压器吊芯检查前的整备工作：1）工具、材料：木锤一把、300活动板手4把、250扳手2把、大、小钳子隔2把、手电筒1只、大、小螺丝刀各1把、手锤1把、油桶2个、塞尺1把、摇表2500V1块、干湿温度计1只等（以上工具、材料均应造册登记）2）吊芯前必须查看天气预报，选好日期。

3）安装滤油机，连接滤油机管道，接引电源。

3、起吊中罩：1）拆除调压开关，低压套管引线，（确认转换开关位置、做好标记）2）打开变压器顶盖上的阀门排气。

3）测量油面高度做好记录。

4）考虑大盖起吊高度，挂好钢丝绳，夹角不能大于60度，5）拆除低压套管（做好标记）6）拆除中罩螺栓（拆除螺栓应对角逐步拧松，用力要均匀）4、内部检查：1）铁芯检查：检查铁芯应无移位，接地良好，所有穿芯螺栓应紧固，穿心螺栓与铁芯及轭铁，以及铁芯与铁轭之间的绝缘良好（用1000V 摇表摇试1分钟一般不低于10兆欧）测量电阻值做好记录。

2）线圈检查：线圈绝缘及层间绝缘垫应完整无松动，高低压线圈无变形和移位，线圈与铁芯及轭铁间的绝缘垫应完整，绝缘隔板的绑扎应紧固，线圈的压紧顶丝应紧顶护环，防松螺帽应拧紧。

变压器安装前的吊心检查随着变压器的不断普及和应用，越来越多的人开始了解并关注变压器的安装细节和操作规范。

其中安全问题是最为重要的一点，因此在安装前的工序中，一定要注意细节，特别是变压器的吊装过程。

本篇文章将针对变压器安装前的吊心检查，为你详细介绍一些关键要点。

首先，我们需要知道变压器吊装是一个非常重要的工序，也是最为危险的一个环节。

因此，在吊装前必须严格检查变压器的吊心，以保证吊装过程的安全性。

具体来说，变压器吊心检查的主要内容包括以下几个方面：1. 检查吊环的材质和规格吊环是连接变压器和起重机械的重要部件之一。

在检查吊环时，应注意其材质和规格是否符合安装要求。

一般来说，吊环的材质应该是优质合金钢或碳钢。

其规格应根据所需吊重和吊装高度来确定，不能随意更换或缩小规格。

2. 检查吊环的磨损情况对于长时间使用的吊环，一定要检查其表面是否有明显的磨损痕迹。

如果磨损过度，就可能导致吊环变形或开裂，在吊装过程中出现问题。

因此，在吊装前一定要认真检查吊环的磨损情况，发现问题及时更换，以确保吊装安全。

3. 检查吊环的连接处吊环的连接处也是吊装过程中的重要部位。

在检查吊环连接处时，需要特别注意连接螺钉和锁紧螺母是否紧固，是否存在松动的情况。

如果存在任何松动，需要立即调整并紧固。

4. 检查吊环的负荷能力吊环的负荷能力是指其所能承受的最大重量。

在吊装前，一定要对吊环的负荷能力进行检查，以保证其能够承受变压器的重量。

如果吊环负荷能力不足，则需要更换或加强吊环。

5. 检查吊环的使用寿命吊环的使用寿命取决于其材料、规格、负荷能力等多个因素。

因此，在吊装前，应检查吊环的使用寿命，如发现已经超过其允许使用的寿命，建议及时更换。

总之，在变压器吊装前的检查工作中，吊心是一个非常关键的环节，必须保证吊环的材质和规格符合要求，无磨损等损伤情况，连接处紧固，并且具备足够的负荷能力，已经在允许使用的使用年限内。

只有这样，才能保证变压器的吊装安全可靠，避免任何意外事故的发生。

行业资料：________ 变压器安装前的吊心检查单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页变压器安装前的吊心检查在《农电装置技术管理规程》中规定，变压器安装前应作详细检查，并规定560kV·A以上变压器经长途运输，安装前应进行吊心作全面检查(制造厂家有特殊说明不允许吊心者除外)。

实际工作已充分证明，变压器在安装地点的吊心检查，对防止变压器的近期和远期事故是一个有力措施。

1吊心检查的内容和吊心时的注意事项1.1吊心检查时应注意空气温度和变压器身的温度，吊心时一定要在器身温度高于空气温度情况下进行，从而防止空气中的潮气进入线圈。

吊心时的空气温度不宜低于0℃，变压器铁心的温度不应低于周围空气温度。

1.2减少吊出器身暴露在空气中的时间心子暴露在空气中的时间越长，受潮的可能性就越大，受潮的程度也就越深，因此，吊心时间应尽可能缩短。

根据实际经验，规程对此作了如下规定：空气湿度不超过65％时，为16h；空气湿度不超过75％时，为12h；其时间的计算，对带油运输的变压器而言，由开始放油时间算起，对不带油运输的变压器，由揭开顶盖或打开任一堵塞孔时算起，至注油开始或大盖及孔板均已封上为止。

心子检查应尽可能在干燥清洁的室内进行，在露天进行检查时，场地四周应清洁，并应有防止雨雪、灰尘落入的措施。

雪天或雾天不宜进行吊心检查。

第 2 页共 7 页2吊心检查的内容与要求2.1所有螺栓应紧固，并应有防松措施，木质螺栓应完好，防松绑扎应坚固。

2.2铁心与线圈间应无油垢，油路应畅通无堵塞。

2.3铁心无变形，表面漆层完好，铁心接地良好。

2.4线圈的绝缘层完整，表面无变色、脆裂或击穿等缺陷。

高、低压线圈无移动变形现象。

2.5各组线圈应排列整齐，间隙均匀；线圈间、线圈与铁心及铁心与轭铁间的绝缘垫，应完整无松动；绝缘板的绑扎应紧固。

变压器安装前的吊心检查范本一、变压器的基本信息1. 变压器型号：2. 额定容量：3. 额定电压：4. 安装位置：5. 安装时间：6. 安装人员：二、变压器外观检查1. 检查变压器外观是否完好，无明显变形、裂缝等损伤；2. 检查变压器表面是否有较明显的污垢或油漆剥落。

三、变压器绝缘系统检查1. 检查变压器绝缘外套和隔板的完好性；2. 检查变压器绝缘系统是否有明显油迹或泄漏；3. 检查变压器绝缘部件的固定情况，如螺栓是否紧固；4. 检查变压器绝缘电阻是否符合标准要求。

四、变压器附件检查1. 检查变压器油位计、油温计、油位报警器等附件是否齐全、完好；2. 检查变压器告警装置是否正常工作；3. 检查变压器附件的接线端子是否紧固良好。

五、变压器冷却系统检查1. 检查变压器冷却系统的管路是否有渗漏或损坏；2. 检查变压器冷却器是否有堵塞或积垢；3. 检查冷却水泵是否正常工作；4. 检查冷却系统的进出口阀门是否打开或关闭正确。

六、变压器绝缘油检查1. 检查变压器绝缘油是否清澈透明，无浑浊或异味；2. 检查变压器绝缘油的油位是否正常；3. 检查变压器绝缘油的油温是否在允许范围内。

七、变压器涡轮检查1. 检查变压器涡轮是否完好，无明显变形或损坏；2. 检查变压器涡轮的固定情况，如螺栓是否紧固；3. 检查涡轮风机是否正常工作，是否有异常噪音。

八、变压器接地系统检查1. 检查变压器接地系统连接是否牢固；2. 检查变压器接地装置是否符合规范要求；3. 检查变压器接地系统的电阻是否符合标准要求。

九、变压器运行试验1. 进行变压器绝缘电阻测试；2. 进行变压器绝缘油介损测试；3. 进行变压器负荷试验，检查变压器运行是否正常；4. 进行变压器温升试验，检查变压器运行温度是否正常。

以上为变压器安装前的吊心检查范本，仅供参考。

具体操作时，请严格按照变压器的相关技术规范和操作手册进行操作，确保安全可靠。

变压器安装前的吊心检查范本（二）一、引言随着电力系统的发展和扩容，变压器的使用越来越广泛。

变压器吊芯检查施工方案1、编制说明本装置电力变压器电压为KV/___V，容量为KVA，高压电源取自本装置KV母线，___V的低压侧供给本装置的动力和照明电源。

该变压器经过长途运输而达本变电站，对于运输过程中的震动和冲击情况不明，为保证工程质量，解决运输过程中可能出现的问题，该变压器到达现场后，决定对其进行抽芯检查，为保证检查工作顺利进行，故编写此方案，参照执行。

本方案适用于无励磁调压的变压器。

2、编制依据GBJ148－90《电气装置___工程电力变压器、油浸电抗器、互感器施工及验收规范》。

变压器制造厂家提供的说明书及有关资料。

3、吊芯环境的选择变压器吊芯拟定在室外进行，场地周围的环境应清洁，为防止天气的骤变，可搭设防风防雨帆布棚。

变压器周围应搭设便于检查、高度适宜的脚手架（上铺跳板）。

抽芯要选择晴朗、干燥的无风天气进行。

周围环境温度不低于OOC，器身湿度不得低于环境温度，否则不易将器身加热至高于环境温度10oC。

在空气湿度为___％时，器身的露空时间不超过___小时。

时间计算应在开始放油时开始。

空气湿度或露空时间超过规定时，必须采取相应的可靠措施。

调压切换装置的检查调整的露空时间如下表所示：4.l、准备工作a)抽芯检查前，调试人员应作绝缘电阻、直流电阻、变比、组别等相应试验。

b)瓦斯继电器应校验合格。

绝缘油（补充油和箱体内油）应化验，耐压合格。

c)分体运输的变压器附件如油枕、散热器等应清洗、打压合格，密封备装。

d)按本方案的要求进行人员安排，准备好所需的设备、工具和材料，并设专人登记和保管。

e)松动箱体螺丝前应测量箱体的间距，作好记录，抽芯后应按此间距或略小于此间距进行压紧密封。

4．2、放油以干净的耐油管放油至干净的油筒，放油的油面应低于油箱上沿、密封圈以下。

放油时应打开上部的进气孔，以防抽真空。

4．3、整体吊装a)吊索应挂于箱盖的四个专用吊耳上，长短一致，其吊索与垂线的夹角应小于30度，也即吊索的夹角＞60度。
