变压器安装检查记录一、前期准备工作1.安装环境：变压器安装位置是否在通风、干燥的区域；周围是否有易燃易爆物。
2.地基处理：变压器所在位置的地基是否均匀、稳固，没有沉陷、松动等问题。
3.周边环境检查：检查变压器安装位置周边是否有杂物、碎石、杂草等影响安装和运行的障碍物。
4.杆塔或房屋结构检查：若变压器安装在杆塔或房屋上，需检查相关结构的牢固度、垂直度和平整度。
5.现场准备工作：准备好安装工具、吊装设备，确保工作人员具备足够的安全防护措施。
二、变压器安装检查1.变压器基础检查：a.检查变压器基础的准确度与平整度，是否满足设计要求。
b.检查基础表面是否平整、无沟槽、裂缝等缺陷。
2.变压器本体检查：a.检查变压器本体是否完好，表面是否有锈蚀、损伤等情况。
b.检查与变压器本体连接的管道、油管是否紧固、无渗漏。
3.变压器油检查：a.检查变压器油位是否在正常范围内。
b.检查油箱是否有渗漏、变形等情况。
c.检查油温计、油位计等仪表功能是否正常。
4.变压器绝缘检查：a.检查变压器绝缘子是否完好，无裂纹、破损。
b.检查变压器绝缘层是否有泄漏情况，检查绝缘层颜色是否正常。
5.变压器接线检查：a.检查变压器接线是否正确，端子是否松动。
b.检查接线盘上的标识是否清晰可读，无错位、模糊等情况。
6.变压器附件检查：a.检查变压器配套设备和附件是否齐全，如保护装置、冷却装置等。
7.变压器地线检查：a.检查变压器是否有良好的接地，地线是否连接可靠。
8.过程记录：a.记录变压器安装过程中的重要节点，如吊装、接线等。
b.拍摄照片，记录现场情况。
三、变压器安装后检查1.电气测试：a.使用万用表测量变压器的绝缘电阻、接地电阻等数据，检查是否符合规范要求。
b.进行对变压器的耐压试验。
2.运行试验：a.启动变压器，检查起动是否平稳，运行是否正常。
b.观察变压器运行过程中是否有异常声音、振动等。
3.保护系统检查：a.检查变压器的保护系统是否正常工作，如过流、短路保护等。
SG-A07变压器、箱式变电所安装检验批验收记录
工程名称分项工程名称验收部位
施工单位项目经理专业工长
分包单位
项目经理
(分包单位)
施工班组长
施工执行标准及编号建筑电气工程施工质量验收规范 GB50303-2002
质 量 验 收 规 范 的 规 定施工单位检查评定记录监理（建设）单位验收
主控项目 1.安装正确、附件齐全 5.1.1条
2.接地保护连接可靠 5.1.2条
3.交接试验合格 3.1.8条
4.箱变安装、接地、防水可靠
5.1.4条
5.交接试验合格
3.1.8条
4.1.5条
一般项目 1.调压装置动作灵活，位置一
致
5.2.1条
2.绝缘件无缺损、登记表准确 5.2.2条
3.变压器检查、固定 5.2.4-5条
4.箱变观感良好
5.2.5条
5.箱变接件准确标记清晰 5.2.6条
6.气体继电器的变压器顶盖升
高
5.2.7条
施工单位检查评定结果
评定结果
G-A070
2
位验收记录。
变压器安装记录
变压器安装记录是对变压器安装过程的详细记录，以下是一个可能的变压器安装记录示例，你可以提供更多具体信息，以便我更好地回答你的问题。
1. 安装日期和地点：记录安装变压器的具体日期和安装地点。
2. 变压器型号和规格：记录变压器的型号、额定容量、电压等级等技术规格。
3. 安装人员：列出参与安装的人员名单及其专业资格。
4. 安装前准备工作：描述安装前的准备工作，如检查安装场地、确保基础设施符合要求等。
5. 安装过程：详细描述变压器的安装过程，包括吊装、固定、连接电缆等步骤。
6. 质量检查：记录安装过程中的质量检查情况，如检查连接的紧固性、绝缘性能等。
7. 测试和调试：描述对变压器进行的测试和调试过程，包括绝缘测试、电压和电流测试等。
8. 安全措施：记录在安装过程中采取的安全措施，如人员防护装备的使用、现场安全标识的设置等。
9. 问题和解决方案：记录安装过程中遇到的问题及解决方案。
10. 安装结论：总结安装过程，确认变压器安装是否符合相关标准和规范。
11. 签名和日期：安装人员和监督人员需在记录上签名，并标注记录的日期。
以上是一个基本的变压器安装记录内容，具体记录应根据实际情况进行调整和补充。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。
承建单位：中国水利水电第十工程局有限公司合同编号：绝缘电阻值应大于等于3KM绝缘电阻值大于等于3KM 说明：一式四份报监理部，签收后返回申请单位三份。

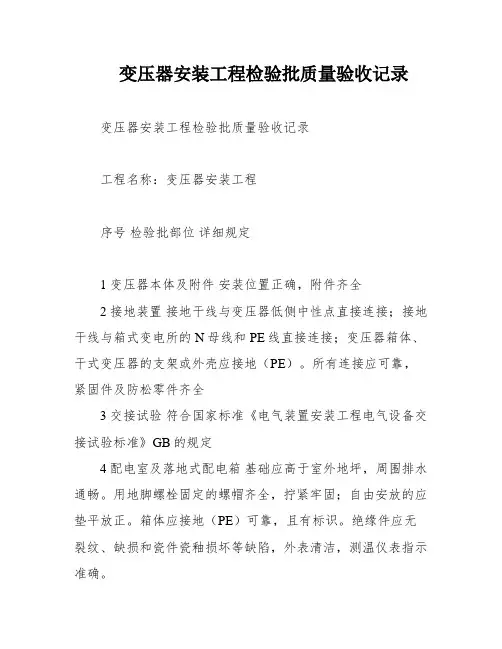

变压器安装工程检验批质量验收记录变压器安装工程检验批质量验收记录工程名称：变压器安装工程序号检验批部位详细规定1 变压器本体及附件安装位置正确，附件齐全2 接地装置接地干线与变压器低侧中性点直接连接；接地干线与箱式变电所的N母线和PE线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE）。
所有连接应可靠，紧固件及防松零件齐全3 交接试验符合国家标准《电气装置安装工程电气设备交接试验标准》GB的规定4 配电室及落地式配电箱基础应高于室外地坪，周围排水通畅。
用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。
箱体应接地（PE）可靠，且有标识。
绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
项目经理：检查评定记录监理单位：验收记录主控监理（建设）单位验收结论：一般项目：合格详细规定：1.变压器应按产品技术文件要求进行检查器身，当满足以下条件之一时，可不检查器身：1）制造厂规定不检查器身；2）就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。
施工单位检查评定结果：合格改写后的文章：本文记录了变压器安装工程的检验批质量验收记录。
其中，详细规定了检查的部位和要求。
变压器应安装在正确的位置，并配备齐全的附件。
接地装置应与变压器低侧中性点直接连接，并与箱式变电所的N母线和PE线直接连接。
箱体、干式变压器的支架或外壳应接地（PE），所有连接应可靠，紧固件及防松零件齐全。
交接试验必须符合国家标准《电气装置安装工程电气设备交接试验标准》GB的规定。
配电室及落地式配电箱的基础应高于室外地坪，周围排水通畅。
用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。
箱体应接地（PE）可靠，且有标识。
绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
此外，本文还记录了变压器检查的详细规定。
变压器应按产品技术文件要求进行检查器身，当满足以下条件之一时，可不检查器身：1）制造厂规定不检查器身；2）就地生产仅做短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。
电力变压器安装工程检验批质量验收记录一、验收内容根据《电力变压器安装工程验收规范》（以下简称《规范》），对电力变压器安装工程进行质量验收，确保其符合相关的技术规范和标准要求。
本次质量验收记录包括以下内容：1. 变压器的基础安装情况：包括基础的混凝土浇筑质量、尺寸和水平度等。
2. 变压器的机械安装情况：包括变压器的固定方式、支撑结构的牢固性和合适性等。
3. 变压器的接线安装情况：包括变压器的绝缘电阻测试、接地电阻测试、接线是否正确等。
4. 变压器的冷却设备安装情况：包括冷却设备的安装位置、管道连接情况、冷却系统的正常运行等。
5. 变压器的防护与绝缘措施：包括变压器的绝缘层是否完好、地线的铺设情况、防护罩的安装等。
6. 变压器的附属设备安装情况：包括附属设备的选择是否合理、安装位置是否符合要求等。
7. 变压器的运行试验情况：包括电压稳定性、负载容量、温升等试验项目的检测结果。
8. 变压器的测量与测试情况：包括变压器的绝缘电阻、接地电阻、电流、电压等的测量结果。
二、验收过程1. 开展前期准备工作：验收人员应仔细研究变压器的技术规范和标准要求，了解变压器的安装要求，在验收前对变压器进行检查和测试。
2. 制定验收方案：验收人员根据变压器的安装要求，制定详细的验收方案，明确每个环节的验收标准和要求。
3. 进行现场实地验收：验收人员按照验收方案，前往变压器安装现场进行实地验收。
对每个验收环节，仔细观察、检测和测试，记录下相应的结果。
4. 汇总验收结果：验收结束后，验收人员将各项验收结果进行汇总，形成质量验收记录。
记录中应包括每个环节的验收情况、存在的问题及解决办法等。
5. 编制验收报告：根据质量验收记录，编制详细的验收报告。
报告中应包含变压器的基本信息、验收结果、问题及解决办法、整体评价等内容。
三、验收标准根据《规范》，变压器安装工程的验收应符合以下标准：1. 基础安装：基础混凝土浇筑要坚实牢固，无裂缝；基础尺寸和水平度应符合设计要求。
变压器安装分项工程质量验收记录
单位工程名称通风机设备安装分部工程名称电气安装施工单位名称江苏省矿业工程集团有限公司机电安装工程处项目经理翟斌监理单位名称中煤科工集团北京华宇工程有限公司监理分公司总监理工程师
分包单位名称/ 分包项目经理/ 专业工长扈柱专业班组长常乐执行标准名称及编号《煤矿安装工程质量检验评定标准》MT5010-95
施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目
1
变压器必须进行5次全电压冲击合闸试
验，应无异常情况，励磁涌流不引起保
护装置误动，并带负荷运行24h，音响正
常，上层油温不超过85℃。
符合要求
符合施工质量验
收规范要求，同意
验收
2
变压器本体安装位置正确，放油道畅通，
就位后稳固可靠，无变形缺陷及渗油现
象。
符合要求
3
电缆连接时，电缆应牢靠，芯线应绝缘
良好，长度合适，排列整齐。
符合要求
4
变压器的各种保护装置整定值必须符合
设计并动作可靠。
符合要求
分包单位
检查验收结果项目专业质量检查员： /
项目专业技术负责人： / 年月日
施工单位
检查验收结果
施工质量符合《煤矿设备安装工程质量验收规范》（GB50946-2013）
要求，合格
项目专业质量检查员：
项目专业技术负责人：年月日
监理（建设）单位
验收结果
验收合格
监理工程师：
（建设单位项目专业技术负责人）年月日。
