箱型柱电渣焊的技巧1、钣金结构准备：①法兰和焊接件应采用相同的材质，切口应斜(45°)完整清洁；②螺栓连接的焊接件应满足要求，可以用电火花磨擦机磨平焊接面；③矩形箱型电渣焊前，必须检查钣金件尺寸，安装紧固位置，无缝管角；2、电渣焊接技术：①控制电弧长度，保持预设焊接电流；②采用齐头焊，焊缝之间应在一定距离，维持焊接电流不变；③改变焊接方向，避免焊头回火，造成焊缝脆断；④焊缝必须集中，焊缝的表面应平整光滑；⑤焊接要以斜45°/135°、环焊和点双环焊等多头焊相结合；3、焊缝检查①检查焊缝表面应光滑，无烧头，焊缝宽度相等；②检查焊缝的足底深度，箱型形的整体结构，公差符合要求；③检查焊缝表面颜色，不得有氧化层或脆模；④必须进行超声波检测，以确认焊缝欠焊问题及焊缝开裂情况。
矩形箱型柱电渣焊是焊接工艺中常用的形式，焊工在进行矩形箱型电渣焊时需要注意以下几点：1、钣金结构准备：①法兰和焊接件应采用相同的材质，切口应斜(45°)完整清洁；②螺栓连接的焊接件应满足要求，可以用电火花磨擦机磨平焊接面；③矩形箱型电渣焊前，必须检查钣金件尺寸，安装紧固位置，无缝管角；2、电渣焊接技术：①控制电弧长度，保持预设焊接电流；②采用齐头焊，焊缝之间应在一定距离，维持焊接电流不变；③改变焊接方向，避免焊头回火，造成焊缝脆断；④焊缝必须集中，焊缝的表面应平整光滑；⑤焊接要以斜45°/135°、环焊和点双环焊等多头焊相结合；3、焊缝检查①检查焊缝表面应光滑，无烧头，焊缝宽度相等；②检查焊缝的足底深度，箱型形的整体结构，公差符合要求；③检查焊缝表面颜色，不得有氧化层或脆模；④必须进行超声波检测，以确认焊缝欠焊问题及焊缝开裂情况。
焊接完成之后，还需要注意以下几点：清理焊接痕迹，去除焊缝中的焊粉、压榨毛刺；经过打磨的焊缝表面要涂覆有机清漆，以免蕞尔焊缝被腐蚀；矩形箱型柱焊接还要做真空气密封，以避免焊接区域冷凝结果；最后完成的焊接件，必须按照安全检验标准，进行质量检验考核，确保同时满足技术要求。
钢结构箱型柱焊接工艺摘要：基于钢结构箱型柱焊接制作工程实例，依据相应规范、规程并通过长期钢结构制作过程的经验积累，简述在现有的国内通用焊接设施装备下钢结构箱型柱关键部位的施焊过程，对构件在车间及现场的焊接工艺进行经验总结，介绍钢结构箱型柱焊接工艺的重点。
在钢结构箱型柱制造施工中，这些工艺的合理使用能更好地保证其焊接质量。
关键词：钢结构箱型柱；电渣焊；焊接钢结构建筑近几年已在国内得到大面积推广，由于其与混凝土结构比较，具有总用钢量少、构件制造工厂化、抗震性好、安装速度快、造价低等优点而被广泛用于工业与民用建筑中。
其中多高层钢结构建筑的钢柱多数采用H型钢、圆钢管、十字型钢、钢结构箱型柱等，由于钢结构箱型柱在两个相互垂直的受力方向都具有很好的工作性能，可以较好地满足钢柱强度及整体结构稳定性，所以设计师们经常将多高层钢结构建筑中的钢柱设计成钢结构箱型柱。
而钢结构箱型柱的焊接是其整体制作的关键工序，因此有必要对钢结构箱型柱的焊接工艺进行实践性的探究和总结。
1 钢结构箱型柱焊接的一些问题钢结构箱型柱的焊接与H型钢焊接、十字型钢焊接有不同之处，主要表现在以下几个方面：1）钢结构箱型柱的4块壁板较厚，焊接时焊道较深，如何施焊堆满焊缝是难点之一；2）在焊接热循环作用下，焊接区域的母材淬醺性增大，残余应力增大，易产生裂纹3）钢结构箱型柱腔内隔板焊接采用普通焊接方式无法施焊，需要采用电渣焊设备解决，焊接难度较大；4）4道纵向通长焊缝如何施焊才不会使钢结构箱型柱产生焊接变形；5）钢结构箱型柱重量大、钢板厚、刚度大，因此拘束度大，焊接难以保证焊缝的均匀熔透。
对于钢结构箱型柱的焊接，选用手工焊条电弧焊难以完成全部制作，而采用埋弧焊焊接时，输出能量大，焊接热影响区宽，焊接工艺及电流选用不当会造成晶粒粗大，焊缝脆化，韧性降低，使焊接接头的抗拉强度下降，因此合理选用焊接设备和焊接方法非常重要。
2 钢结构箱型柱焊接的主要工艺钢结构箱型柱的焊接除了按设计图纸的技术要求外，必须遵循JGJ 81 - 2002《建筑钢结构焊接技术规程》，同时对一些特殊焊接工艺应做焊接工艺评定。

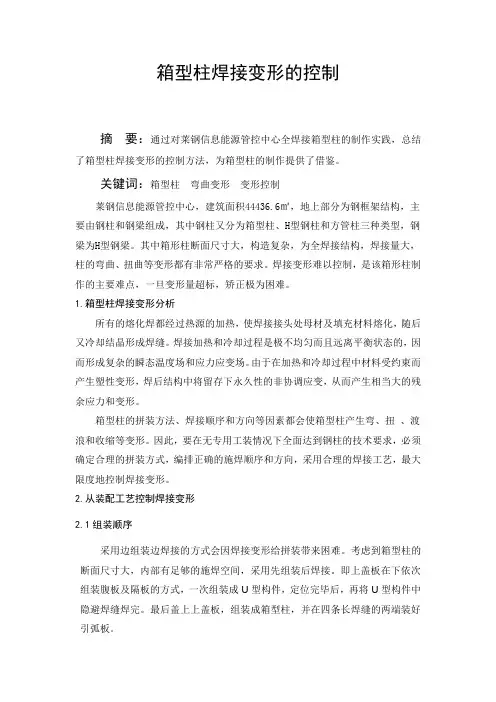

箱型柱焊接变形的控制摘要：通过对莱钢信息能源管控中心全焊接箱型柱的制作实践，总结了箱型柱焊接变形的控制方法，为箱型柱的制作提供了借鉴。
关键词：箱型柱弯曲变形变形控制莱钢信息能源管控中心，建筑面积44436.6㎡，地上部分为钢框架结构，主要由钢柱和钢梁组成，其中钢柱又分为箱型柱、H型钢柱和方管柱三种类型，钢梁为H型钢梁。
其中箱形柱断面尺寸大，构造复杂，为全焊接结构，焊接量大，柱的弯曲、扭曲等变形都有非常严格的要求。
焊接变形难以控制，是该箱形柱制作的主要难点，一旦变形量超标，矫正极为困难。
1.箱型柱焊接变形分析所有的熔化焊都经过热源的加热，使焊接接头处母材及填充材料熔化，随后又冷却结晶形成焊缝。
焊接加热和冷却过程是极不均匀而且远离平衡状态的，因而形成复杂的瞬态温度场和应力应变场。
由于在加热和冷却过程中材料受约束而产生塑性变形，焊后结构中将留存下永久性的非协调应变，从而产生相当大的残余应力和变形。
箱型柱的拼装方法、焊接顺序和方向等因素都会使箱型柱产生弯、扭、渡浪和收缩等变形。
因此，要在无专用工装情况下全面达到钢柱的技术要求，必须确定合理的拼装方式，编排正确的施焊顺序和方向，采用合理的焊接工艺，最大限度地控制焊接变形。
2.从装配工艺控制焊接变形2.1组装顺序采用边组装边焊接的方式会因焊接变形给拼装带来困难。
考虑到箱型柱的断面尺寸大，内部有足够的施焊空间，采用先组装后焊接。
即上盖板在下依次组装腹板及隔板的方式，一次组装成U型构件，定位完毕后，再将U型构件中隐避焊缝焊完。
最后盖上上盖板，组装成箱型柱，并在四条长焊缝的两端装好引弧板。
2.2箱型柱的横向收缩控制箱型柱横向尺寸须通过预留收缩量来保证。
焊接方法及其工艺参数相同，纵向焊缝引起的横向收缩量可归纳为焊缝断面积、板厚和坡口根部间隙的函数，以式1 的形式表示：Δ=aAw/t+bG (式1) Δ—焊接横向收缩量，单位mm；Aw—焊缝断面积，单位mm2，文中取坡口断面积加焊缝余高面积，余高面积以3mm 的等腰三角形断面积计。

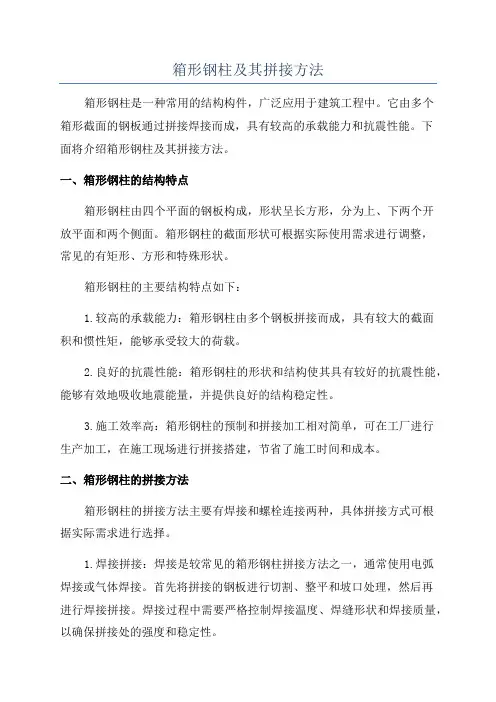

箱形钢柱及其拼接方法箱形钢柱是一种常用的结构构件，广泛应用于建筑工程中。
它由多个箱形截面的钢板通过拼接焊接而成，具有较高的承载能力和抗震性能。
下面将介绍箱形钢柱及其拼接方法。
一、箱形钢柱的结构特点箱形钢柱由四个平面的钢板构成，形状呈长方形，分为上、下两个开放平面和两个侧面。
箱形钢柱的截面形状可根据实际使用需求进行调整，常见的有矩形、方形和特殊形状。
箱形钢柱的主要结构特点如下：1.较高的承载能力：箱形钢柱由多个钢板拼接而成，具有较大的截面积和惯性矩，能够承受较大的荷载。
2.良好的抗震性能：箱形钢柱的形状和结构使其具有较好的抗震性能，能够有效地吸收地震能量，并提供良好的结构稳定性。
3.施工效率高：箱形钢柱的预制和拼接加工相对简单，可在工厂进行生产加工，在施工现场进行拼接搭建，节省了施工时间和成本。
二、箱形钢柱的拼接方法箱形钢柱的拼接方法主要有焊接和螺栓连接两种，具体拼接方式可根据实际需求进行选择。
1.焊接拼接：焊接是较常见的箱形钢柱拼接方法之一，通常使用电弧焊接或气体焊接。
首先将拼接的钢板进行切割、整平和坡口处理，然后再进行焊接拼接。
焊接过程中需要严格控制焊接温度、焊缝形状和焊接质量，以确保拼接处的强度和稳定性。
2.螺栓连接：螺栓连接是另一种常用的箱形钢柱拼接方法，适用于需要拆卸或更换的场合。
螺栓连接需要在钢板上预留连接孔洞，并使用螺栓紧固连接。
螺栓连接具有拼装方便、拆卸、节能环保等优点，但相对于焊接来说，连接处的刚度和强度稍差。
在实际应用中，常见的箱形钢柱拼接方式是焊接和螺栓连接相结合。
对于要求较高的结构，可以使用焊接拼接加固，对于需要拆卸或更换的部分，可以使用螺栓连接。
三、箱形钢柱的拼接注意事项在进行箱形钢柱的拼接过程中，需要注意以下几点：1.拼接材料的选择：选用具有良好焊接性能的材料，确保焊接接头的强度和稳定性。
2.拼接工艺的控制：严格控制焊接过程中的参数，确保焊缝质量，避免产生焊接缺陷和应力集中。
箱形(梁) 柱制作工艺箱形柱是由四块板组成管状承重结构，一般为矩形或方形。
因其刚性大，自重轻，强度高，中间还可以灌注混凝土，形成特殊、紧箍式混凝土－钢柱结构，具有良好的承载轴力、弯矩和抵抗水平力的性能，在高层、超高层建筑中广泛采用。
该结构构件在柱－梁连接的部位，柱内设加筋隔板，因其工艺复杂，焊接熔敷金属量大，隔板处需采用电渣焊（SES），焊接变形不易控制，施工工艺难度较大，必须认真对待。
（一）电渣焊原理：熔嘴电渣焊是用细直径冷拔无缝钢管外涂药皮制成的管焊条作为熔嘴，焊丝在管内送进。
焊接时，将焊管条插入由被焊钢板形成的缝槽内，电弧将焊剂溶化成熔渣池，电流使熔渣温度超过钢材的熔点，从而熔化焊丝和钢板边缘，构成一条堆积的焊缝，把被焊钢板连接成整体。
（二）电渣焊特点：与其它熔化焊相比，电渣焊有以下特点：（1）当电流通过渣池时，电阻热将整个渣池加热至高温，热源体积较远焊接电弧大，大厚件工件只要留一定装配间隙，便可一接成形，生产率高。
（2）电渣焊一般在垂直或接近垂直的位置焊接，焊接分倾角不大于30度，整个焊接过程中金属熔池上部始终在液体渣池，夹杂物及气体有较充分的时间浮至渣池表面或逸出，故不易产生气孔生夹渣；熔化的金属滴通过一定距离的渣池落至金属，熔池对金属熔有一定的冶金作用，焊缝金属的纯净度较高。
（3）调整焊接电流或焊接电压，可在较大范围内调节金属熔池的熔宽和熔深，这一方面可以调节焊缝的成形系数，以防止焊缝中产生热裂纹。
另一方面还可以调节母材在焊缝中的比例，从而控制焊缝的化学成分和力学性能。
（4）电渣焊渣池体积大，高温停留时间长，加热及冷却速度缓慢，焊接中、高碳钢及合金钢时，不易出现淬硬组织，冷却纹的倾向较小。
如规范选择适当，可不预热焊接。
（5）由于加热及冷却速度缓慢，高温停留时间较长，焊缝及热影响区晶粒易长大并产生魏氏组织，因此焊后应进行退火加回火热处理，以细化晶粒，提高冲击韧性，消除焊接应力。
（三）电渣焊的分类电渣焊一般根据所采用的电极种类进行分类电渣焊分类图（四）电渣焊的焊接材料电渣焊用焊丝、焊剂推荐表见下表1表1各钢种电渣焊的焊接材料推荐表引弧剂采用YF－151或自制铁砂。

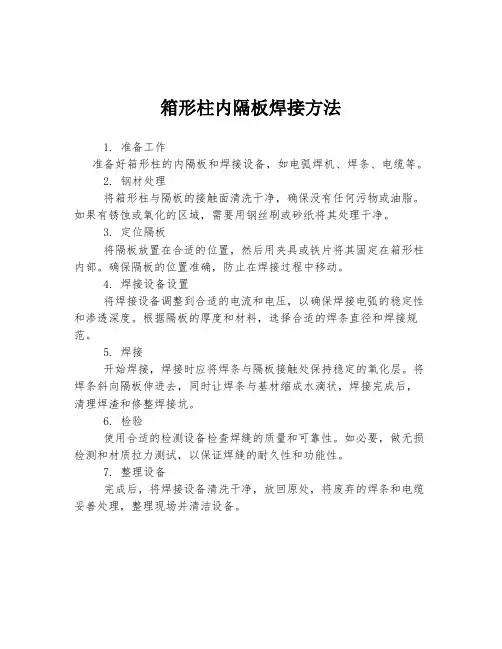

箱形柱内隔板焊接方法
1. 准备工作
准备好箱形柱的内隔板和焊接设备，如电弧焊机、焊条、电缆等。
2. 钢材处理
将箱形柱与隔板的接触面清洗干净，确保没有任何污物或油脂。
如果有锈蚀或氧化的区域，需要用钢丝刷或砂纸将其处理干净。
3. 定位隔板
将隔板放置在合适的位置，然后用夹具或铁片将其固定在箱形柱内部。
确保隔板的位置准确，防止在焊接过程中移动。
4. 焊接设备设置
将焊接设备调整到合适的电流和电压，以确保焊接电弧的稳定性和渗透深度。
根据隔板的厚度和材料，选择合适的焊条直径和焊接规范。
5. 焊接
开始焊接，焊接时应将焊条与隔板接触处保持稳定的氧化层。
将焊条斜向隔板伸进去，同时让焊条与基材缩成水滴状，焊接完成后，清理焊渣和修整焊接坑。
6. 检验
使用合适的检测设备检查焊缝的质量和可靠性。
如必要，做无损检测和材质拉力测试，以保证焊缝的耐久性和功能性。
7. 整理设备
完成后，将焊接设备清洗干净，放回原处，将废弃的焊条和电缆妥善处理，整理现场并清洁设备。

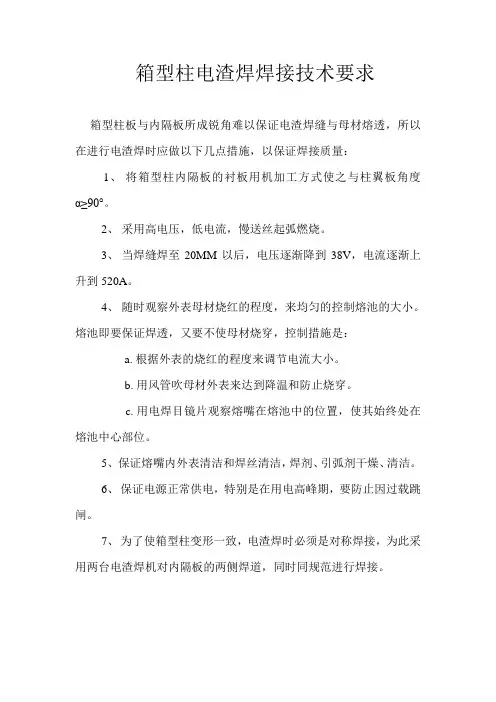

箱型柱电渣焊焊接技术要求
箱型柱板与内隔板所成锐角难以保证电渣焊缝与母材熔透，所以在进行电渣焊时应做以下几点措施，以保证焊接质量：
1、将箱型柱内隔板的衬板用机加工方式使之与柱翼板角度α≥90°。
2、采用高电压，低电流，慢送丝起弧燃烧。
3、当焊缝焊至20MM以后，电压逐渐降到38V，电流逐渐上升到520A。
4、随时观察外表母材烧红的程度，来均匀的控制熔池的大小。
熔池即要保证焊透，又要不使母材烧穿，控制措施是：
a. 根据外表的烧红的程度来调节电流大小。
b. 用风管吹母材外表来达到降温和防止烧穿。
c. 用电焊目镜片观察熔嘴在熔池中的位置，使其始终处在熔池中心部位。
5、保证熔嘴内外表清洁和焊丝清洁，焊剂、引弧剂干燥、清洁。
6、保证电源正常供电，特别是在用电高峰期，要防止因过载跳闸。
7、为了使箱型柱变形一致，电渣焊时必须是对称焊接，为此采用两台电渣焊机对内隔板的两侧焊道，同时同规范进行焊接。
建筑钢结构箱型钢梁（柱）内隔板熔嘴电渣焊施工工法建筑钢结构箱型钢梁（柱）内隔板熔嘴电渣焊施工工法一、前言建筑钢结构是现代建筑中常见的一种结构形式，它具有轻、强、刚性好、耐震等优点，因此广泛应用于大型建筑工程中。
而箱型钢梁（柱）内隔板熔嘴电渣焊施工工法则是一种常用的连接和固定装置，它能够有效提高建筑结构的稳定性和承载能力。
二、工法特点采用钢结构箱型钢梁（柱）内隔板熔嘴电渣焊施工工法具有以下几个特点：1. 施工简便：操作简单，施工效率高；2. 拓展空间：在箱型钢梁（柱）的内部形成隔板，能够有效增加结构空间的利用率；3. 提高承载能力：隔板的加入增加了结构的刚性，提高了结构的整体承载能力；4. 减少材料使用：通过将隔板牢固地连接在箱型钢梁（柱）内部，避免了外加密封材料的使用。
三、适应范围钢结构箱型钢梁（柱）内隔板熔嘴电渣焊施工工法适用于各类建筑工程，特别适合于高层建筑、桥梁和大型空间结构等工程。
四、工艺原理钢结构箱型钢梁（柱）内隔板熔嘴电渣焊施工工法的原理是将隔板与箱型钢梁（柱）相连接，通过熔嘴电渣焊的方式将隔板牢固地固定在箱型钢梁（柱）的内部。
这种连接方式可以在保持结构强度的基础上，提高结构的刚度和稳定性。
五、施工工艺1. 准备工作：明确施工图纸上的箱型钢梁（柱）内隔板的位置和数量，对焊接设备进行检查和准备。
2. 清理箱型钢梁（柱）内部：将箱型钢梁（柱）的内部清理干净，确保无杂物和污垢。
3. 隔板制作和加工：根据设计要求和施工图纸制作隔板，并进行加工，以确保与箱型钢梁（柱）的内部空间完全契合。
4. 安装隔板：将制作好的隔板放入箱型钢梁（柱）内部，在合适的位置进行固定和焊接。
5. 熔嘴电渣焊：通过熔嘴电渣焊的方式将隔板与箱型钢梁（柱）连接在一起，确保连接牢固、稳定。
六、劳动组织根据工程的规模和施工进度，合理安排焊接人员和施工人员，确保施工工序的顺利进行。
七、机具设备施工过程中需要使用的机具设备有焊接设备（包括电渣焊机和熔嘴）、电动工具、悬挂装置等。
箱型柱制作通用工艺湖北鸿路钢结构有限公司工艺技术部目录第一章编制依据 (2)第二章工程材料 (2)第三章箱型柱加工制作工艺 (5)一箱型柱工艺制作流程 (5)二板材接料 (6)三板材下料 (8)四坡口加工 (10)五箱型本体组装 (11)六箱型本体焊接 (14)七箱型本体火焰矫正 (17)八端铣 (17)九箱型柱牛腿和零部件组装 (18)十除锈及涂装 (20)十一构件的包装发运 (21)说明本工艺文件仅适用于本公司箱型柱钢构件的加工制造焊接施工。
适用于强度等级为Q345B和Q235B系列的钢材。
本工艺文件是根据本公司的加工焊接设备所具有的功能，并经焊接工艺性试验，以及焊接技术管理能力和生产实践为基础而编制。
本工艺流程符合箱型柱钢构件制作加工工艺流程及重点部位检查流程图。
本工艺文件编制的主要依据为，《钢结构工程施工质量验收规范》（GB50205—2001）和《建筑钢结构焊接技术规程》（JGJ81—2002），《高层民用建筑钢结构技术规程》（JGJ99-98）以及焊接工艺性试验结果。
第一章编制依据一．编制依据1现行国家标准、规范（钢构部分）：《钢结构工程施工质量验收规范》 GB50205-2001《建筑钢结构焊接技术规程》 JGJ81-2002《高层民用建筑钢结构技术规程》 JGJ99-98《低合金高强度结构钢》 GB/T1591-2008 《气体保护焊用碳钢、低合金钢焊丝》 GB/T8110-2008 《钢焊缝和超声波探伤方法和探伤结果分析》 GB11345-89《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88《厚度方向性能钢板》 GB5313-85《钢结构用扭剪型高强度螺栓连接副》 GB/T3632-1955《钢结构用高强度大六角螺栓，大六角螺母，垫圈》 GB/T1228、1229、1230-91第二章工程材料一钢材的要求1所有钢材必须具有质量证明书，并应符合设计要求及相关规范。
对所有材料应按有关规定进行抽样检验及抽样复检，取样方法与检验结果应符合国家现行标准的规定；厚钢板必须依规定作UT检测，检查是否有不符合规定的夹层存在.2钢材应无脱皮裂伤、翘曲等缺陷，当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；3钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上；4钢材端边或断口处不应有分层、夹渣等缺陷。
5主要钢材钢板及型钢的化学成分、力学性能和其它质量要求均应按相应的国家现行规范标准执行。
二焊材的要求1焊材的品种、规格、性能等应符合现行国家产品标准和设计要求；2手工焊接所用焊条型号应与母材金属强度相适应。
自动焊接或半自动埋弧焊接所用的焊丝和焊剂等，应与母材金属强度相适应。
所有焊条必须有合格证明焊接材料与母材的匹配应符合设计要求及国家现行行业标准的规定；3对用于一级焊缝等重要钢结构的焊接材料应进行抽样复验，复验的数量、方法及结果应符合现行国家产品标准和设计要求；4严禁使用有药皮脱落、焊芯生锈等缺陷的焊条；焊剂应按规定进行烘焙后使用。
5焊材使用方法如下表所示6 焊剂在使用前需按规定进行烘焙：SJ101需300℃烘焙2小时，HJ431需250℃烘焙2小时。
三涂料要求各种涂料必须具备产品合格证书和混合涂料的配料说明书。
因存放过久，超过使用期的涂料，应取样进行质量检测，检测项目按产品标准的规定或设计部门的要求进行。
1 涂料色泽应按设计要求，符合《漆膜颜色标准》GB3181－95色卡编号，必要时可作样板，封存对比。
2 涂料调制应搅拌均匀，防止沉淀，影响色泽，当天使用的涂料应在当天配置。
3 不得随意添加稀释剂。
当粘度过大，不便涂（喷）刷时，可适量加入，但一次添加剂量不得超过5％。
第三章箱型柱加工制作工艺一二板材接料1坡口加工（1）坡口的加工采用火焰切割机切割坡口，对切割后的坡口表面应进行清理，如坡口边缘上附有其他氧化物时，也会影响焊接质量，因此应予以清除干净；（2）坡口示意图表示如下2焊接（1）在焊接工作开始之前，用钢丝刷和砂轮机打磨清除焊缝附近至少20mm范围内的氧化物、铁锈、漆皮、油污等其它有害杂质；（2）定位焊缝不得存在缺陷；定位焊缝长度40~50mm，焊道间距为150~200mm，并应填满弧坑。
定位焊不得有裂纹、夹渣、焊瘤等缺陷，若发现点焊上有气孔、裂纹等缺陷时，必须清除干净后重焊。
（3）对接直缝两端必须加焊引弧板和熄弧板，引弧和熄弧板是保证两端焊缝质量的重要措施，焊缝通过引弧、熄弧板的过渡，可以提高正式焊接区的焊接温度，以防焊缝两端有未焊透、未溶合等缺陷，同时还能消除焊缝两端的弧坑和在弧坑中的裂纹，因此应在焊缝两端设置引弧板和熄弧板，其材质和厚度及坡口形式应与母材相同，引弧板和熄弧板的长度应大于或等于80mm，宽度应大于或等于60mm，焊缝引出长度应大于或等于40mm，保证引弧及收弧处质量，防止产生弧坑裂纹。
（4）钢板就位以后，做好反变形工作，注意，先焊的一侧的变形量通常比后焊的一侧变形量大，做好反变形后将对接钢板一端固定。
焊接过程中，注意观察钢板变形情况，要及时翻身，避免钢板较大的角变形。
（5）对于板厚大于等于36mm的钢板，在对接前，应对焊缝处用烤枪进行预热，预热温度为60～140℃（根据板厚决定），预热范围为焊缝两侧各100mm。
（6）正面打底焊时，注意焊丝对准坡口中心，采用较合适的焊接线能量，避免焊漏。
（7）采用多层焊，注意焊接过程中道间熔渣的清理；每焊完一道应进行检查，对坡口母材边缘形成的深凹槽用砂轮打磨至覆盖焊道能充分熔化焊透为止；若发现咬边、夹渣等缺陷必须清除和修复。
（8）背面无需采用碳弧气刨清根，直接采用大电流进行焊接以达到全熔透焊接的目的。
（9）埋弧焊焊接完毕后，认真清理焊缝区的熔渣和飞溅物，冷却后，割去引弧板及熄弧板，并打磨。
（10）埋弧焊厚板焊接操作应连续焊，不允许间断焊，即不允许某一道焊缝焊完后又停留了若干小时之后再进行焊接。
（11）当钢板厚度40mm ＜T≤60mm时，在焊接完毕后，应进行缓冷，即在焊接完毕后，立即采用保温棉进行缓冷。
3焊接检验所有的检验必须在焊缝冷却到常温以后，才能开始进行。
（1）焊接后，先对焊缝外观质量进行100%外观质量检查，然后，采用超声波探伤进行内部质量检查，焊缝质量检验标准为一级：接头内部缺陷分级应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》的规定。
（2）检查对接焊缝的外形尺寸偏差，焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。
项 目 对接焊缝外形尺寸 示 意 图 及 说 明对口错边偏差(Δ) t/10且不大于2.0△对接间隙偏差(a)0~1.0焊缝余高（C ）B ＜200~3B ≥200~4焊缝宽度（B ）B=T+4~8三 板材下料 1气割下料（1） 领取经检验合格的材料，检查钢板的材质、规格、尺寸是同加工票资料一致，一致后才能进行切割。
