箱型钢柱制作工艺方案箱型钢柱制作工艺方案提要：抛丸：有牛腿箱型柱无法整体抛丸的构件整体拼装前对各部件进行抛丸处理，无牛腿箱型柱在制作完工后进行整体抛丸，抛丸除锈等级更多资讯箱型钢柱制作工艺方案1箱型柱制作工艺流程图表5-232焊接要求：本工程所有箱型钢柱箱体主焊缝均要求采用全熔透焊接，焊缝等级一级；内隔板与箱体腹板采用全熔透焊接，焊缝等级一级，内隔板与箱体翼板采用电渣焊接；柱顶端封板与箱体采用坡口焊接；坡口形式如下图表5-24所示：3箱体主板下料、坡口1、下料：主板采用直条切割机两面同时垂直下料，为了控制钢板的变形，在切割时，对同一块条料采取对称，借以减少条料的变形，对厚度大于80mm钢板的切割应与气站沟通协调，以保证氧气压力，同时检查设备运行状况，确保设备正常运转，保证切割质量。

2、坡口：根据图纸及工艺要求，对主板采用半自动切割机进行对称切割坡口；坡口时对电渣焊孔两侧预留25mm不开坡口，电渣焊焊接完工后用碳弧气刨坡口修整预留部位坡口，以保证箱体截面尺寸，电渣焊孔用气割割出。

3、注意：a.下料前必须对钢板的不平度进行检查。

b.翼板、腹板的平面度允许偏差：在1米长度内不平度在2mm以内。

c.发现不平度超差的禁止使用，平直度合格的钢板才能放样、号料和切割。

d.气割允许偏差：下料时长度方向加放50mm切割加工余量；切割长度、宽度允许偏差：±2；对角线允许偏差：3mm以内；切割表面的缺口深度：割缝深度或以内；局部缺口深度Wlmm, 并打磨平整过渡；切割表面与钢板表面的不垂直度：不得大于钢板厚度的5%,且不得大于；焊接坡口的切割表面的缺口深度：在以内。

下料前，对厚度三40mm厚板母材焊道中心线两侧各2倍板厚加30mm的区域内进行超声波探伤抽查，确保母材中裂纹、夹层等缺陷存在。

下料完成后，应对焊接面仔细检查，并清除割渣。

施工人员必须将下料后的零件加以标记并归类存放。

4装配、焊接箱型柱内隔板的装配焊接为保证电渣焊的焊接质量，对箱型柱的内隔板及夹板在下料时后，对于电渣焊挡板与柱体接触面及其端部进行铳削加工，以保证内隔板在装配焊接后与箱型柱面板之间的装配间隙在以内。

一，施工准备、1、材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。

（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等，均必须具有产品质量合格证明文件、生产厂名及产品使用说明书等。

①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。

被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。

③ CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。

二，零件下料1 火焰切割（1），切割前应检查工作场地是否符合安全要求，去除钢材表面的污垢、油污、铁锈等杂物，并将工件垫平。

（2）工件下应留有一定的空隙以利于氧化铁渣的吹出，工件下的空间不得密封，避免在切割时引起爆炸。

（3）操作时应先从短边开始切割，防止气割变形。

切割顺序宜先割小件，后割大件，先割复杂工件，后割较简单工件。

（4）对箱形截面的翼板、腹板长度加放50mm余量，宽度不放余量；（（6）对于每张钢板的排版，若下四块板时，尽量中间两块为翼板，两侧各一块为腹板，两侧最外边应保证各10mm以上的割去量。

如图所示（7）割缝余量如下表我厂根据经验一般割缝为2mm 和3mm 。

（8）气割时应选择正确的参数，应调节好氧气射流的形状，使其达到并保持轮廓清晰，风线长。

切割时除保证几何尺寸外还要保证切割的垂直度，不应有缺菱和崩坑。

（9） 钢板的拼接1）由于定长进料，原则上箱型柱的翼板、腹板不拼接。

2）但尺度超长或不得已时方可拼接，所有拼接焊缝为一级焊缝，无损探伤合格后，方可下料。

3）拼接时，焊缝应能避开柱节点位置，宜在节点区隔板上下500mm 以外。

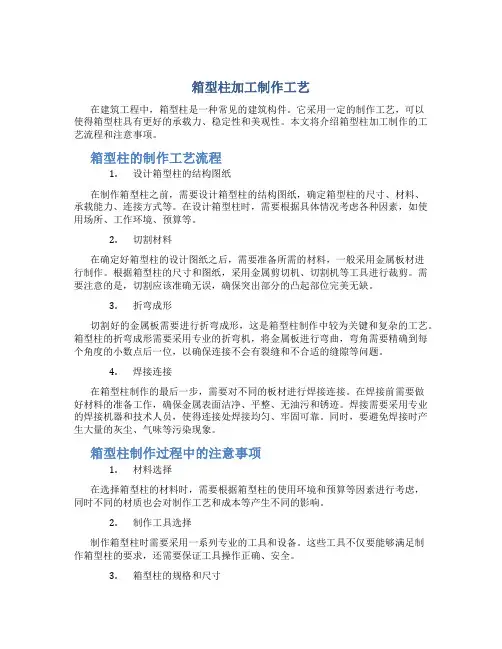

箱型柱加工制作工艺在建筑工程中，箱型柱是一种常见的建筑构件。

它采用一定的制作工艺，可以使得箱型柱具有更好的承载力、稳定性和美观性。

本文将介绍箱型柱加工制作的工艺流程和注意事项。

箱型柱的制作工艺流程1.设计箱型柱的结构图纸在制作箱型柱之前，需要设计箱型柱的结构图纸，确定箱型柱的尺寸、材料、承载能力、连接方式等。

在设计箱型柱时，需要根据具体情况考虑各种因素，如使用场所、工作环境、预算等。

2.切割材料在确定好箱型柱的设计图纸之后，需要准备所需的材料，一般采用金属板材进行制作。

根据箱型柱的尺寸和图纸，采用金属剪切机、切割机等工具进行裁剪。

需要注意的是，切割应该准确无误，确保突出部分的凸起部位完美无缺。

3.折弯成形切割好的金属板需要进行折弯成形，这是箱型柱制作中较为关键和复杂的工艺。

箱型柱的折弯成形需要采用专业的折弯机，将金属板进行弯曲，弯角需要精确到每个角度的小数点后一位，以确保连接不会有裂缝和不合适的缝隙等问题。

4.焊接连接在箱型柱制作的最后一步，需要对不同的板材进行焊接连接。

在焊接前需要做好材料的准备工作，确保金属表面洁净、平整、无油污和锈迹。

焊接需要采用专业的焊接机器和技术人员，使得连接处焊接均匀、牢固可靠。

同时，要避免焊接时产生大量的灰尘、气味等污染现象。

箱型柱制作过程中的注意事项1.材料选择在选择箱型柱的材料时，需要根据箱型柱的使用环境和预算等因素进行考虑，同时不同的材质也会对制作工艺和成本等产生不同的影响。

2.制作工具选择制作箱型柱时需要采用一系列专业的工具和设备。

这些工具不仅要能够满足制作箱型柱的要求，还需要保证工具操作正确、安全。

3.箱型柱的规格和尺寸在制作箱型柱时需要确保规格和尺寸的准确性。

因为任何一个方面偏差都可能导致制作出来的箱型柱无法使用，从而影响建筑工程的整体质量和效果。

4.制作环境制作箱型柱的环境也是需要考虑的因素。

当工作环境噪音，扰动大、灰尘多等环境问题会影响制作工艺的精度和质量。

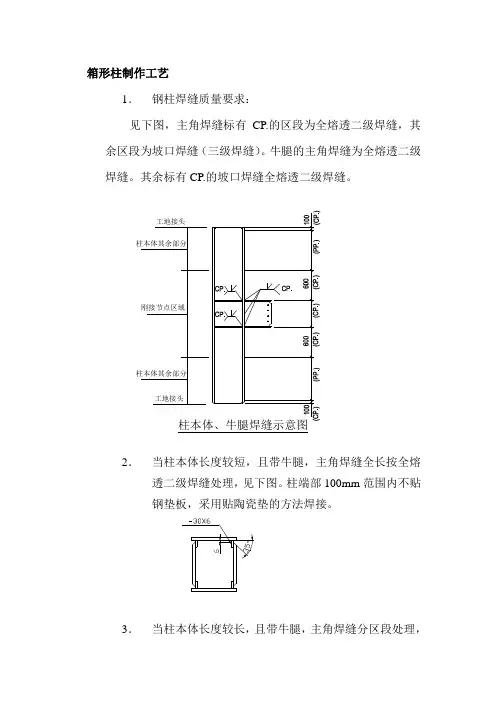

箱形柱制作工艺
1． 钢柱焊缝质量要求：
见下图，主角焊缝标有CP.的区段为全熔透二级焊缝，其余区段为坡口焊缝（三级焊缝）。

牛腿的主角焊缝为全熔透二级焊缝。

其余标有CP.的坡口焊缝全熔透二级焊缝。

柱本体、牛腿焊缝示意图
2． 当柱本体长度较短，且带牛腿，主角焊缝全长按全熔
透二级焊缝处理，见下图。

柱端部100mm 范围内不贴钢垫板，采用贴陶瓷垫的方法焊接。

3． 当柱本体长度较长，且带牛腿，
主角焊缝分区段处理，
腹板坡口按下图加工。

其中全熔透焊缝的坡口按型式
Ⅰ、Ⅱ，型式Ⅱ用于柱端部，局部熔透焊缝的坡口按
型式Ⅲ。

为减少焊接变形，全熔透焊缝的坡口根部采
用CO2气保焊打底填充约1/2的坡口深度、埋弧焊盖
面的焊接方法。

型式Ⅰ型式Ⅱ型式Ⅲ
4．当柱本体不带牛腿，主角焊缝除两端各100mm为全熔透二级焊缝、其余均为局部熔透焊缝，腹板坡口两端
各100mm按上图型式Ⅱ，其余按上图型式Ⅲ加工。

5．箱型柱的隔板焊接，当隔板的四面T型焊缝为全熔透坡口焊缝且位于箱型柱内部时，三面采用气保焊，另
一面采用熔嘴电渣焊，电渣焊部位见以下节点示意图，垫板-60×20与翼板之间须刨平顶紧。

6．箱形牛腿与箱形柱焊接，按下图（当两板之间不垂直时，应考虑自然坡口角度），焊缝等级为一级。

7．装配牛腿，螺栓孔到柱轴线的尺寸应作为装配控制尺寸进行检查，公差：±2 mm。

8．柱公差：柱弯曲、扭曲：≤3mm。

柱高度H：±3mm。

钢结构箱型柱、异型柱制作生产工艺施工组织方案钢结构箱型柱、异型柱制作生产工艺工程名称：广州市正佳广场（西塔楼）建设单位：广州市正佳企业有限公司编制单位：日期：二〇〇八年五月十五日箱型柱、异型柱制作生产工艺一、制作准备1、技术准备(1)图纸会审:进行图纸会审,与甲方,设计人员,监理充分勾通,了解设计意图.(2)熟悉施工图:根据工厂、工地现场的实际起重能力和运输条件,核对施工图中钢结构的分段是否满足要求;工厂和工地的工艺条件是否能满足设计要求.(3)详图设计:根据设计文件进行构件详图设计,以便于加工制作和安装.(4)加工方案及工艺设计1)钢结构的加工工艺方案,由生产车间根据施工图及合同对钢结构质量、工期的要求编制,并经工厂(公司)总工程师审核,经设计单位代表批准后实施.2)根据构件特点和工厂实际情况,为保证产品质量和操作方便,应适当设计制作部分工装夹具.(5)组织必要的工艺实验,如焊接工艺评定等试验,尤其是对新工艺、新材料,做好工艺试验,作为指导生产的依据.(6)编制材料采购计划.2、材料要求(1)钢材制作钢结构的钢材应符合下列规定:1、板厚度、型钢的规格尺寸及允许偏差应符合其产品标准的要求,每一品种、规格抽查5处.2、材的表面外观质量除应符合国家现行有关标准的规定处,尚应符合下列规定:当钢材的表面有锈蚀、麻点可划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2;1.钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上;2.钢材端边或断口处不应有分层、夹渣等缺陷.上述要求作全数观察检查.1)钢材应按种类、材质、炉(批)号、规格等分类平整堆放,并作好标记,堆放场地应有排水设施.2)钢材入库和发放应有专人负责,并及时记录验收和发放情况.3)钢结构制作的余料,应按种类、钢号和规格分别堆放,作好标记,记入台帐,妥善保管.(2)焊接材料1)焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118.2)焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957、《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045、《低合金钢药芯焊丝》GB/T17493的规定.3)埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《低合金钢埋弧焊用焊剂》GB/T12470的规定.4)气体保护焊使用的氩气应符合现行国家标准《氩气》GB/T4842的规定,其纯度不应低于99.95%.气体保护焊使用的二氧化碳气体应符合现行国家标准《焊接用二氧化碳》GB/T2537的规定.大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的二氧化碳气体质量应符合该标准中优等品的要求,即其二氧化碳含量(V/V)不得低于99.9%,水蒸气与乙醇总含量(m/m)不得高于0.005%,并不得检出液态水。

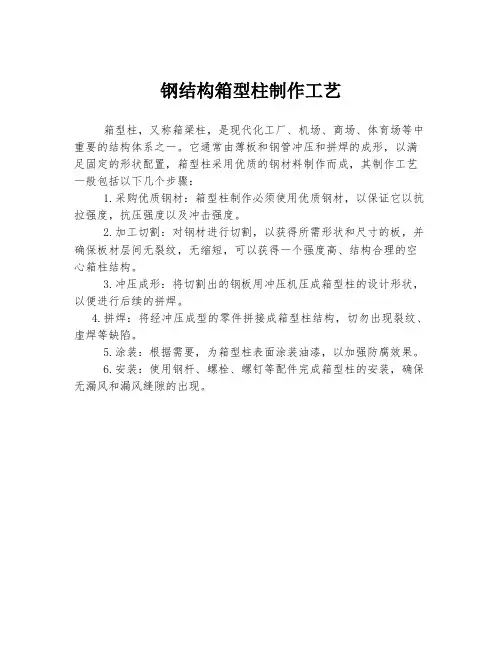

钢结构箱型柱制作工艺
箱型柱，又称箱梁柱，是现代化工厂、机场、商场、体育场等中重要的结构体系之一。

它通常由薄板和钢管冲压和拼焊的成形，以满足固定的形状配置，箱型柱采用优质的钢材料制作而成，其制作工艺一般包括以下几个步骤：
1.采购优质钢材：箱型柱制作必须使用优质钢材，以保证它以抗拉强度，抗压强度以及冲击强度。

2.加工切割：对钢材进行切割，以获得所需形状和尺寸的板，并确保板材层间无裂纹，无缩短，可以获得一个强度高、结构合理的空心箱柱结构。

3.冲压成形：将切割出的钢板用冲压机压成箱型柱的设计形状，以便进行后续的拼焊。

4.拼焊：将经冲压成型的零件拼接成箱型柱结构，切勿出现裂纹、虚焊等缺陷。

5.涂装：根据需要，为箱型柱表面涂装油漆，以加强防腐效果。

6.安装：使用钢杆、螺栓、螺钉等配件完成箱型柱的安装，确保无漏风和漏风缝隙的出现。

箱型柱制作工艺箱型柱是一种常见的建筑结构元素，用于支撑和承载建筑物的重量。

它由钢材制成，形状呈长方形，内部为空心。

箱型柱具有较高的强度和稳定性，被广泛应用于各种建筑项目中。

制作箱型柱的第一步是选材。

常用的材料有钢板、钢管等。

选择合适的材料是保证箱型柱质量和性能的关键。

材料应具有足够的强度和韧性，以承受建筑物的荷载和外部力的作用。

选材完成后，需要进行材料的切割和加工。

根据设计要求和尺寸规格，将钢材进行切割成相应的长度和宽度。

切割可以使用机械切割设备，也可以采用火焰切割等方法。

切割后，需要对切割面进行打磨，以保证平整度和光滑度。

接下来是焊接工艺。

箱型柱的制作需要进行焊接工艺，将切割好的钢材进行连接。

焊接可以采用手工焊接或自动焊接，根据具体情况选择合适的焊接方法。

焊接时需要注意焊缝的质量和强度，保证焊缝的牢固性和密封性。

焊接完成后，需要对箱型柱进行表面处理。

常用的表面处理方法有喷涂、镀锌等。

表面处理可以提高箱型柱的耐腐蚀性和美观度，延长使用寿命。

喷涂时需要选择合适的喷涂材料，保证涂层的附着力和均匀度。

最后是质量检验和包装。

制作完成的箱型柱需要进行质量检验，检查尺寸、焊缝和表面处理等是否符合要求。

检验合格后，进行包装，以便运输和安装。

包装可以采用木箱、塑料薄膜等材料，保护箱型柱不受外界环境和物理损害。

通过以上的工艺流程，箱型柱的制作就完成了。

箱型柱的制作工艺需要严格遵循相关标准和要求，确保制作出的箱型柱具有良好的质量和性能。

箱型柱作为建筑结构的重要组成部分，承担着重要的支撑和承载作用，对于建筑的安全和稳定性至关重要。

因此，制作过程中需要严谨认真，确保每一个环节都符合要求，以保证制作出的箱型柱能够满足工程需要。

以上就是关于箱型柱制作工艺的介绍，希望对大家有所帮助。

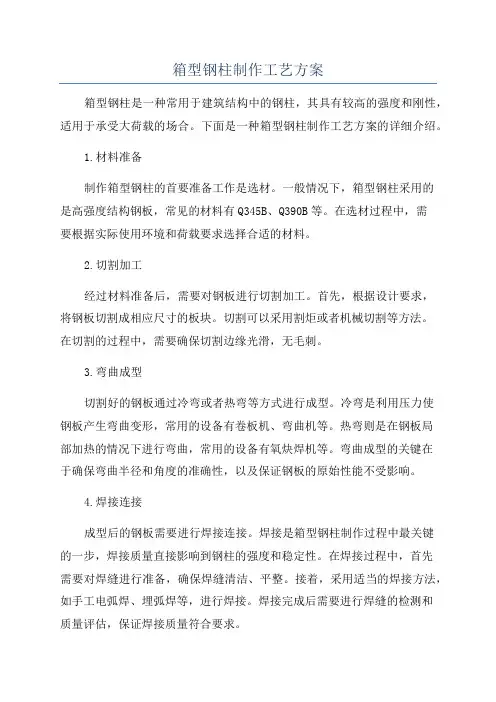

箱型钢柱制作工艺方案箱型钢柱是一种常用于建筑结构中的钢柱，其具有较高的强度和刚性，适用于承受大荷载的场合。

下面是一种箱型钢柱制作工艺方案的详细介绍。

1.材料准备制作箱型钢柱的首要准备工作是选材。

一般情况下，箱型钢柱采用的是高强度结构钢板，常见的材料有Q345B、Q390B等。

在选材过程中，需要根据实际使用环境和荷载要求选择合适的材料。

2.切割加工经过材料准备后，需要对钢板进行切割加工。

首先，根据设计要求，将钢板切割成相应尺寸的板块。

切割可以采用割炬或者机械切割等方法。

在切割的过程中，需要确保切割边缘光滑，无毛刺。

3.弯曲成型切割好的钢板通过冷弯或者热弯等方式进行成型。

冷弯是利用压力使钢板产生弯曲变形，常用的设备有卷板机、弯曲机等。

热弯则是在钢板局部加热的情况下进行弯曲，常用的设备有氧炔焊机等。

弯曲成型的关键在于确保弯曲半径和角度的准确性，以及保证钢板的原始性能不受影响。

4.焊接连接成型后的钢板需要进行焊接连接。

焊接是箱型钢柱制作过程中最关键的一步，焊接质量直接影响到钢柱的强度和稳定性。

在焊接过程中，首先需要对焊缝进行准备，确保焊缝清洁、平整。

接着，采用适当的焊接方法，如手工电弧焊、埋弧焊等，进行焊接。

焊接完成后需要进行焊缝的检测和质量评估，保证焊接质量符合要求。

5.表面处理焊接完成后，钢柱的表面需要进行处理，以防止钢柱受到氧化、腐蚀等影响。

常见的表面处理方法有喷漆、镀锌等。

喷漆可使用适当的喷漆设备，喷涂耐候性好的油漆，保护钢柱表面。

镀锌是将钢柱浸入熔融的锌液中，形成一层锌膜，保护钢柱免受氧化腐蚀。

6.质量检验完成制作工艺后，需要对箱型钢柱进行质量检验。

主要包括外观检查、尺寸检查、焊缝质量检查等。

外观检查主要是检查钢柱表面有无明显缺陷和瑕疵；尺寸检查主要是对钢柱的尺寸进行测量，检查是否符合设计要求；焊缝质量检查主要是通过无损检测等方法检查焊缝的质量。

以上是一种箱型钢柱制作工艺方案的详细介绍。

在实际制作过程中，还需要根据具体情况进行调整和优化，确保钢柱的质量和性能满足设计要求。

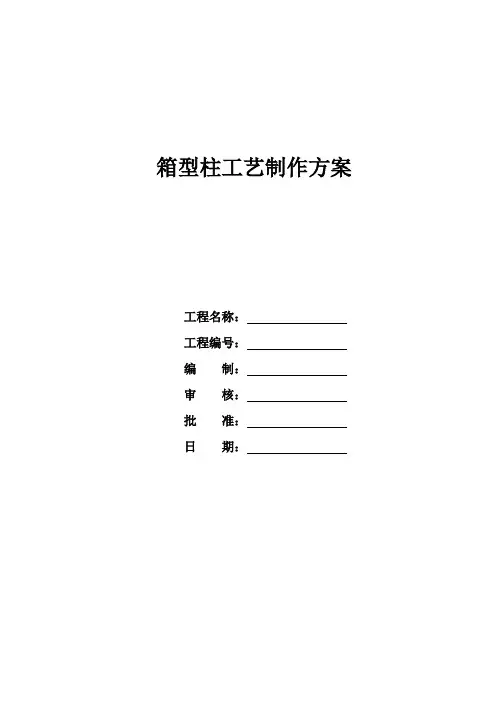

箱型柱工艺制作方案工程名称：工程编号：编制：审核：批准：日期：第一章工程概况xxx一期工程写字楼地上39层，地下5层，地面以上建筑高度约188米，结构基础埋深26米。

总用钢量约3万吨。

核心部分箱型钢骨柱钢板厚度达100mm。

由于钢板厚度较大，给制作及吊装带来较大困难。

我公司制作的箱型柱截面尺寸为800*800*45*45和800*800*50*50两种，单根钢柱重量约为9.7吨。

第二章编制依据1．设计提供摩根大厦钢结构施工图及大样节点图、招标文件等。

2．《钢结构工程质量验收规范》（GB50205—2001）3．《建筑钢结构焊接技术规程》JGJ81－20024．《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345－895．《厚度方向形能钢板》GB5313第三章组织机构、设备及劳动力计划12．劳动力配备计划车间钢结构制作劳动力配备表一3、生产用主要设备箱型柱制作流程主要设备表4、生产流程图如下柱身板隔板第四章材料1、摩根工程所用主要材料钢板为Q345C,型钢为Q235,钢板要求：屈强比不低于1.2，要求有明显的屈服台阶，且伸长率大于20%，≥36mm钢板沿厚度方向的断面收缩率不得小于现行国家标准《厚度方向形能钢板》GB5313 Z15级规定的允许值2、焊材：Q345和Q345、Q345和Q235之间焊接，手工焊采用E5016或E5017焊条，CO2保护焊采用H08Mn2SiA焊丝；埋弧焊采用H10Mn2焊丝，焊剂采用SJ101。

3、涂装：底漆为环氧富锌底漆（灰色），厚度为70-100μm；面漆为环氧富锌漆（灰色），现场焊接位置涂水性无机富锌漆，颜色为灰色。

4、高强度螺栓：大六角头，10.9级，摩擦面抗滑移系数不小于0.50。

第五章质量管理体系框架一、质量控制：1、原材料检查钢材进厂后先卸于“待检区”。

由质保部检验员对原材料进行检查，首先检查该批钢材“质量保证书”上所写化学成分、机械性能是否达到技术条件的要求，并复核钢材表面质量、外形是否符合标准，同时，需对该批钢材的机械性能进行自检，如全部符合，在钢材表面做出检验合格的认可标记。

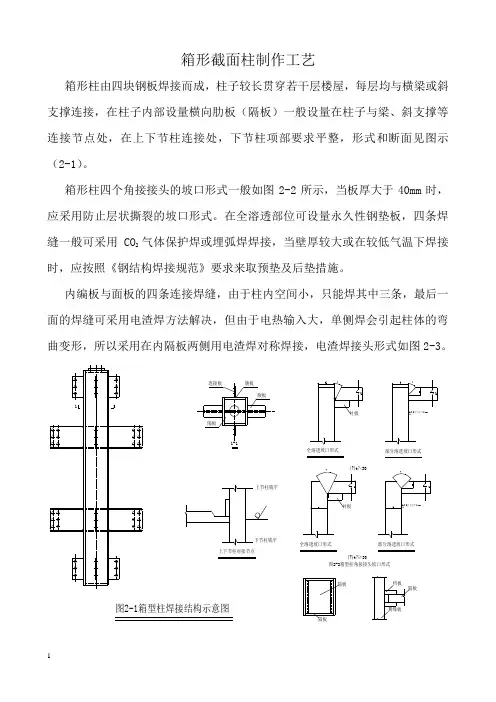

内编板与面板的四条连接焊缝，由于柱内空间小，只能焊其中三条，最后一面的焊缝可采用电渣焊方法解决，但由于电热输入大，单侧焊会引起柱体的弯曲变形，所以采用在内隔板两侧用电渣焊对称焊接，电渣焊接头形式如图2-3。
箱型柱制作工艺流程
柱底板、连接板H型钢牛腿内隔板 箱体
箱形柱制作工艺流程图
注意：BOX柱的四大片在下料时长度两头各加50mm余量（待主焊缝焊接完毕后，箱形柱的下端开坡口，上端进行端铣）翼缘板宽度加2mm焊缝收缩余量，腹板宽度加3mm焊缝收缩余量。主材对接与钢柱拼接焊缝要溶透，焊缝相互错开200mm，同时焊缝要避开加劲板和牛腿焊缝至少200mm。
2.2、内隔板组装
由于电渣焊是利用液态的熔渣的电阻热作为能源进行焊接的，为了防止在焊接时发生漏渣现象，电渣焊垫板与箱体面板必须紧密贴合，应对其接触面进行铣平加工，同时也有利于箱休截面形状和尺寸的保证，采用先组装后铣平的加工方案时，组装时应留有一定的铣平加工重量，为了提高生产效率，目前大多先对4块垫板与箱体面板接触的四个端面用端铣机先铣平（铣前火焰切割下料留有2-3mm铣削量），然后将隔板在专用胎模或内隔板组装机上进行组装。如图2.2-1所示
5.构件放置及焊孔清理：把构件水平置于胎架上，离地面高度约400mm使用电渣焊焊孔处在垂直状态，检查焊孔内情况，如有潮湿，污物、过大焊瘤和锈蚀严重以及焊孔的钻孔错位严重等现象，应进行清除和修整，直至合格。
6.按焊孔位置对称地采用两台焊机同时施焊。如图6.2-12所示
图6.2-12
7.引弧器、收弧器：在引弧器内填装引弧剂和焊剂，其厚度各约为15mm，填好之后，将引弧器置于焊孔下端，位置调整对正后，用千斤顶或夹具固定，不得有松动现象，然后将收弧器置于焊口上端与焊口对正后固定。
图6.2-11

超高层钢结构制作工艺介绍（H型柱、十字型钢骨柱、箱形柱、十字柱与箱型柱、钢柱牛腿）1、H型柱制作工艺2、十字型钢骨柱制作工艺3、箱形柱制作工艺4、十字柱与箱型柱的拼接5、钢柱牛腿的制作6、材料质量控制7、除锈、涂装、编号8、包装、运输与交接1、H型柱制作工艺1）放样：各施工过程如钢板下料切割、H型钢组合、各部件和零件的组装，构件预拼件组装都需有专业放样工在加工面上和组装大样板上进行精确放样。

放样后须经检验员检验，以确保零件、部件、构件加工的几何尺寸，形位分差、角度、安装接触面等的准确无误。

2）划线和号料：对尺寸较小的板、杆材在不必要数控切割的情况下，采用人工划线、号料。

划线、号料人员应做到熟练制作样板、样杆，熟悉样板、样杆上标注的符号和文字含意，搞清号料数量。

3）下料切割（含坡口）：包括气割、剪切和坡口。

本公司下料切割的主要设备有伊萨—汉考克等离子、火焰多头数控切割机、小车式火焰切割机、卧式带锯床、坡口机、剪板机等。

切割前应用矫正机对钢板或型材进行矫正。

对焊接钢板或型钢还必须进行检验和探伤，确认合格后才准切割。

加工的要求应按公司内控标准检验切割面、几何尺寸、形状公差、切口截面、飞溅物等，检验合格后进行合理堆放，做上合格标识和零件编口4）H型钢组立：组立主要是指H型钢埋弧焊前的点焊定位固定，组立是在自动组立机上进行，组立前应对翼缘板和腹板去除毛刺、割渣，并应进行矫正，由放样人员划出中心线、定位线，待检验合格后才准上组立机进行组立点焊固定。

5）埋弧焊：埋弧焊主要是对钢柱、钢梁类的H型钢的焊接。

柱、钢梁的埋弧焊一般采用门式埋弧焊机电焊，量大而较规则的H型钢则采用H型钢自动生产线制作。

埋弧焊时必须根据钢板的厚度和品种按工艺文件采用相应的焊丝、电流、电压以及焊接速度，同时必须注意焊剂质量，特别是焊剂干燥度，H型钢焊随后应进行矫正。

6）锁口和端头加工：H型柱与主梁一般设计选用高强度螺栓连接，待H型钢加工及检验合格后，用端头铣进行端头铣平加工。

钢结构箱型柱加工制作工艺技术箱型截面柱构件具有结构力学性能好、双向抗弯刚度大、自重轻等特点,目前在建筑中应用越来越广泛;从下料、箱型梁组装、隔板组装、箱型柱焊接以及焊接变形控制等方面介绍了建筑钢结构箱型柱加工制作工艺技术;重点：箱型柱；制作工艺；焊接变形控制1 箱型柱构件的主要特点一般箱型柱由两块宽板和两块窄板也可称为两块翼缘板和两块腹板组成,在箱型柱牛腿上、下翼缘板对应位置设置内隔板,且设计要求内隔板与翼缘板和腹板全熔透焊接；高层钢结构箱型柱制作和安装通常分为若干节进行施工,下节柱的柱顶四边向内50～100 mm范围要端铣,端面铣垂直于柱身,以保证箱型柱整体的垂直度；箱型柱必须采用合理的焊接顺序以避免产生扭曲变形,造成上、下节柱对接时出现错口现象；内隔板与翼缘板、腹板间须留有足够的间隙并用衬板围成焊道,用电渣焊填充焊道,实现内隔板与主板的焊接,从而解决操作人员无法进入箱型柱内部,对内隔板与四面主板熔透焊缝的焊接问题;为了达到对称焊接控制变形的目的,一般留置对应的两条焊缝用电渣焊对称施焊;2 下料工艺翼缘板和腹板的下料工艺箱型柱由翼缘板和腹板组成,下料时应结合下料工艺和焊接工艺考虑切割余量和焊接收缩余量;4块板下料时,采用门式多头气割机对翼板、腹板两侧同时进行切割,以确保翼缘板和腹板的平直度,翼缘板和腹板下料允许偏差为:宽度±1 mm、垂直度公差1 mm；在板材宽度的端头要用横向割枪切割坡口,单面35°留2 mm钝边,坡口与纵向切割线保证垂直,然后以实际长度进行下料;主材腹板的坡口采用半自动气体切割机进行加工,腹板的两边坡口应同时切割以防切割后产生一边旁弯;腹板坡口形式见图1;图1 箱型柱主焊缝的坡口形式在部分熔透和全焊透坡口交界位置,用气割将过渡处在部分焊透坡口处割除一个小三角块,再用砂轮打磨以平缓过渡,见图2;隔板及衬板的下料工艺隔板利用数控切割,尺寸规定b1为箱体内壁宽度+8 mm铣削量；b2为箱体内壁宽度-50 mm电渣焊焊孔φ25×2;图2 焊接过渡区按图3进行隔板坡口和铣边加工,在45°过渡位置切完坡口后需进行打磨处理;若设计要求内隔板设置透气孔时,则采用摇臂钻床进行钻孔；若设置中间人孔时,用仿型切割机切割人孔;隔板衬垫板下料后须端铣;图3 隔板气割后示意3 箱型柱的制作主要工艺流程箱型柱制作工艺流程见图4;图4 箱型柱制作工艺流程4 箱型柱组装箱型柱组装前先检查组装用零件的编号、材质、尺寸、数量和加工精度等是否符合图纸和工艺要求,确认后才能进行装配,构件组装要按照工艺流程进行;组装平台用水准仪矫平,保证平台平面度误差在±2 mm范围内,并具有足够的强度和刚度保证在组装过程中不产生过大变形; 内隔板定位将一块翼缘板上胎架,从下端坡口处包含预留现场对接的间隙开始划线,按每个隔板收缩 mm、主焊缝收缩3 mm均匀分摊到每个间距,然后划隔板组装线的位置,隔板中心线延长到两侧并在两侧的翼板厚度方向中心打上样冲点,见图5;图5 箱型柱隔板定位线内隔板装配为保证箱型柱的截面尺寸在B± mm范围内,采取用内加劲隔板组件来保证,几何尺寸和正确见图6;在隔板组件装配前,对4块已铣边的工艺垫板和加工好坡口的隔板在胎架隔板组立机上进行装配,并进行焊接,保证其几何尺寸在允许范围内;考虑到内隔板与箱型柱4大片的焊接均为全熔透的焊接缝,在隔板组装时应考虑2 mm的焊接收缩余量;隔板长度控制在0～2 mm,宽度控制在0～2 mm,对角线偏差控制在± mm范围内;隔板固定将隔板按已划好的定位线装在下翼缘板上,并点焊固定,为了提高柱子的刚性及抗扭能力,在部分焊透的区域每 mm处设置一块工艺隔板,工艺隔板与4大片采用间断焊接,如图7所示;图6 隔板组装示意图7 内隔板、工艺隔板点焊接示意腹板组装组装两块侧板,在胎架上进行拼装、校正、定位,定位焊的位置应在焊缝的反面;将腹板与翼缘板下端对齐,并将腹板与翼缘板和隔板顶紧,然后装腹板的熔透焊处衬垫板,下侧的垫板应与下翼缘板顶紧,上侧的垫板上端应与部分焊透处钝边齐平;垫板的长度可以任意切割,但须保证全焊透位置下面均有衬垫板以防焊接时铁水流到箱体空间内,如图8所示;图8 腹板组装示意当柱本身较长时,为防止腹板组装发生扭曲,可做些定位夹具,如图9所示,最好在箱型梁组立机上组装;图9 定位夹具示意隔板焊接对隔板进行焊接,隔板与侧板为单面V形坡口留间隙衬垫焊,采用CO2气体保护焊焊接,由于隔板单独焊接时会引起变形拉弯隔板,须在两隔板中间加撑杆固定住,可防止因焊接热输入引起隔板错动,必要时也可在两腹板之间加撑杆,见图10;图10 防止隔板焊接变形撑杆示意对于隔板间距较窄部位,为便于气保焊操作,应在组装时坡口朝外；当隔板又比较密集时,采用先装中间两块隔板,焊好后探伤合格才可从中间向两边依次退着装焊;须保证隔板与腹板的焊接质量,探伤合格后方可盖板;装上翼缘板组装前清理U形口内部的所有杂物,将上翼缘板下端开坡口处对齐,与两腹板压紧,需要注意的是一定要使得上翼缘板与隔板上边靠严之前应用角尺测平面度以调节隔板上端的工艺垫块在同一水平面上,若留下间隙会使电渣焊接时铁水泄漏从而影响电渣焊质量,最后盖上翼缘板,见图11;图11 盖上翼缘板焊接箱型柱自身纵向焊缝将坡口内点焊固定,在组装好的箱体两端加设引熄弧板;然后焊接箱型柱自身4条纵向焊缝,焊接前须在焊缝范围内和焊缝外侧面处单边30 mm范围内清除氧化皮、铁锈、油污等;先用气体保护焊焊接全焊透坡口处,当焊透部分的焊缝与部分焊透的根部齐平时再纵向埋弧自动焊,主角焊缝同向对称焊接,以减少扭曲变形,焊接顺序见图12;图12 箱型梁主焊缝焊接顺序注:焊接顺序1→2→3→4;5 箱型柱焊接箱型柱的埋弧自动焊若焊接坡口填充量较大,如单面全部焊接完会引起箱体变形时,可采用先焊1、2焊缝,焊缝深度达到填充量的一半时,翻过来焊3、4焊缝,待全部焊满后再翻过来将1、2焊缝焊满;这样可使构件受热均匀,抵消焊接变形,一旦发生扭曲变形,矫正变形很困难,因此采用合理的焊接顺序对减少焊接变形至关重要;电渣焊按照翼缘板两侧事先打好的样冲点划线,定出钻孔位置,翻身180°同样划线将电渣焊焊接位置钻孔,清理孔内无杂物;然后移至电渣焊设备处进行电渣焊,两侧槽口应用两台焊机同时焊接;采用丝极电渣焊,根据GB 50661—2011钢结构焊接规范参数为:焊接电流380～400 A,焊接电压45～48 V;丝极电渣焊焊接时应注意事项为:1电渣焊的夹板隔板组装前必须经过三边刨平处理；2为了防止电渣焊气孔发生,一定要在内隔板组装前对电渣焊部位以及焊缝两侧各30 mm的范围对油、锈和污物进行处理；3丝极电渣焊采用电渣弧压反馈自动调节系统,彻底解决了电渣焊接中间断弧问题；4焊接工艺参数符合焊接工艺评定要求;箱型梁焊接变形的控制箱型柱内隔板的焊接采用热影响区比较小的CO2气体保护焊,按相同的焊接规范参数进行焊接,以有效减少焊接变形;箱型梁生产线同一隔板采用两台电渣焊机同时施焊,两台电渣焊机的工艺参数基本保持一致,通过合理的工艺参数控制,焊接成型后不会产生过大变形;埋弧自动焊的坡口焊缝焊接收缩比较大,在坡口方向必须加大4 mm,由于埋弧自动焊接采用两台埋弧自动焊同时对称施焊,不会产生过大扭曲变形;通过评定合格焊接工艺参数和合理的焊接顺序进行控制;通过合理的焊接顺序控制箱型柱的焊接变形;主要的焊接顺序和焊接原则为:先焊短焊缝、后焊长焊缝；先焊中间焊缝、后焊周边焊缝,先焊主要受力焊缝、后焊次要受力焊缝;6 箱型柱的铣端在箱型柱全部焊接、矫正完毕后,将钢柱放在平台上,用划线检验样杆放线,划线的内容包括:4个面的中心线,上、下铣切或切割线和100 mm检验线,划线经过检验合格后送机加工铣头;7 总结通过对箱型柱从下料、组装、焊接到端铣等制作全过程的研究,总结了成熟的箱型柱制作和焊接的全过程,可供生产同类箱型构件制作时参考;。

-*箱型柱加工制作工艺编制:审核:批准:河南九九结构有限公司目录1.箱型柱制作工艺流程图 (1)2.材料的选用 (2)3.箱型柱各板的下料、加工工艺 (4)3.1翼板、腹板的下料 (4)3.2隔板的下料 (6)3.3垫板、衬板条、连接板、耳板、牛腿板等的下料 (7)4.隔板、垫板、衬板条的组装 (8)5.U型柱的组装、焊接 (10)6.箱型柱的装配及电渣焊缝的焊接 (14)7.箱型柱主焊缝的焊接 (17)8.矫正 (19)9.箱型柱的端面加工 (21)10.装配、焊接柱底板、梁连接板、衬板条耳板、牛腿板等 (23)11.柱栓钉焊接 (24)一、箱型柱制作工艺流程及重点检查图二、材料的选用1、钢材1.1制造所用主材，应严格按设计文件要求，并有合格的质量证明书。

各元素化学成分均应符合国家标准，特别是S、P含量，越低越好。

1.2 采购时，应选用质量信誉好的大钢厂的产品，以确保钢材的可靠性。

1.3 所用柱材原则以定长、定宽订货，其宽度方向应满足下3～4块料，两侧共有20㎜余量即可。

长度方向一般以不拼接为宜，且不得有过多的余料，本公司现规定为50㎜，以免浪费。

1.4 钢材质量必须符合要求，不得有夹层、裂纹、非金属夹杂，不得有气孔、结疤、折叠等缺陷。

锈蚀严重的钢板不得使用。

1.5 为防止钢材的层状撕裂，厚板宜采用Z向性能的钢板，厂方应提供Z向质量证明书。

1.6 衬板条应选用与主材相同的材质。

2、焊接材料2.1 工程采用的所有焊接材料：焊丝、焊剂、焊条等必须与所焊的母材材质相匹配,以等强性为原则,质量应符合各相应标准的要求，采购时厂方应提供产品质量质保单。

2.2 焊材：2.2.1 埋弧自动焊用焊丝：H08MnA, φ4～φ5mm焊丝,配HJ431焊剂2.2.2隔板丝极电渣焊：焊丝：ER50—6，φ1.6配HJ431焊剂。

2.2.3半自动CO2气体保护焊：ER50—6 ，φ1.2CO2气体：纯度≥99.7% （体积）含水量＜0.05% （重量）2.2.4手工电弧焊：制作点固用：J506（E5016），φ3.2、φ4.0焊条2.3所有焊丝，应用镇静钢，不得用沸腾钢（低Si焊丝）以免因脱氧不足，造成焊缝气孔。

建筑钢结构箱型柱加工制作工艺技术赵小兵郑中楷潘剑峰刘晓斌张志伟（中建三局集团有限公司，武汉430064）摘要：箱型截面柱构件具有结构力学性能好、双向抗弯刚度大、自重轻等特点，目前在工业建筑中应用越来越广泛。

从下料、箱型梁组装、隔板组装、箱型柱焊接以及焊接变形控制等方面介绍了建筑钢结构箱型柱加工制作工艺技术。

关键词：箱型柱；制作工艺；焊接变形控制1 箱型柱构件的主要特点一般箱型柱由两块宽板和两块窄板（也可称为两块翼缘板和两块腹板）组成，在箱型柱牛腿上、下翼缘板对应位置设置内隔板，且设计要求内隔板与翼缘板和腹板全熔透焊接；高层钢结构箱型柱制作和安装通常分为若干节进行施工，下节柱的柱顶四边向内50～100 mm范围要端铣，端面铣垂直于柱身，以保证箱型柱整体的垂直度；箱型柱必须采用合理的焊接顺序以避免产生扭曲变形，造成上、下节柱对接时出现错口现象；内隔板与翼缘板、腹板间须留有足够的间隙并用衬板围成焊道，用电渣焊填充焊道，实现内隔板与主板的焊接，从而解决操作人员无法进入箱型柱内部，对内隔板与四面主板熔透焊缝的焊接问题。

为了达到对称焊接控制变形的目的，一般留置对应的两条焊缝用电渣焊对称施焊。

2 下料工艺2.1 翼缘板和腹板的下料工艺箱型柱由翼缘板和腹板组成，下料时应结合下料工艺和焊接工艺考虑切割余量和焊接收缩余量。

4块板下料时，采用门式多头气割机对翼板、腹板两侧同时进行切割，以确保翼缘板和腹板的平直度，翼缘板和腹板下料允许偏差为:宽度±1 mm、垂直度公差1 mm；在板材宽度的端头要用横向割枪切割坡口，单面35°留2 mm钝边，坡口与纵向切割线保证垂直，然后以实际长度进行下料。

主材腹板的坡口采用半自动气体切割机进行加工，腹板的两边坡口应同时切割以防切割后产生一边旁弯。

腹板坡口形式见图1。

图1 箱型柱主焊缝的坡口形式在部分熔透和全焊透坡口交界位置，用气割将过渡处在部分焊透坡口处割除一个小三角块，再用砂轮打磨以平缓过渡，见图2。

箱型柱制作通用工艺工艺技术部目录第一章编制依据 (2)第二章工程材料 (2)第三章箱型柱加工制作工艺 (5)一箱型柱工艺制作流程 (5)二板材接料 (6)三板材下料 (8)四坡口加工 (10)五箱型本体组装 (11)六箱型本体焊接 (14)七箱型本体火焰矫正 (17)八端铣 (17)九箱型柱牛腿和零部件组装 (18)十除锈及涂装 (20)十一构件的包装发运 (21)说明本工艺文件仅适用于本公司箱型柱钢构件的加工制造焊接施工。

适用于强度等级为Q345B和Q235B系列的钢材。

本工艺文件是根据本公司的加工焊接设备所具有的功能，并经焊接工艺性试验，以及焊接技术管理能力和生产实践为根底而编制。

本工艺流程符合箱型柱钢构件制作加工工艺流程及重点部位检查流程图。

本工艺文件编制的主要依据为，【钢结构工程施工质量验收标准】〔GB50205—2001〕和【建筑钢结构焊接技术规程】〔JGJ81—2002〕，【高层民用建筑钢结构技术规程】〔JGJ99-98〕以及焊接工艺性试验结果。

第一章编制依据一．编制依据1现行国家标准、标准〔钢构局部〕：【钢结构工程施工质量验收标准】 GB50205-2001【建筑钢结构焊接技术规程】 JGJ81-2002【高层民用建筑钢结构技术规程】 JGJ99-98【低合金高强度结构钢】 GB/T1591-2021 【气体保护焊用碳钢、低合金钢焊丝】 GB/T8110-2021 【钢焊缝和超声波探伤方法和探伤结果分析】 GB11345-89【涂装前钢材外表锈蚀等级和除锈等级】 GB8923-88【厚度方向性能钢板】 GB5313-85【钢结构用扭剪型高强度螺栓连接副】 GB/T3632-1955【钢结构用高强度大六角螺栓，大六角螺母，垫圈】 GB/T1228、1229、1230-91第二章工程材料一钢材的要求1所有钢材必须具有质量证明书，并应符合设计要求及相关标准。

对所有材料应按有关规定进行抽样检验及抽样复检，取样方法与检验结果应符合国家现行标准的规定；厚钢板必须依规定作UT检测，检查是否有不符合规定的夹层存在.2钢材应无脱皮裂伤、翘曲等缺陷，当钢材的外表有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；3钢材外表锈蚀等级应符合现行国家标准【涂装前钢材外表锈蚀等级和除锈等级】GB8923规定的C级及C级以上；4钢材端边或断口处不应有分层、夹渣等缺陷。

箱型柱制作工艺方案一、总则1． 1 应用范围：本工艺规程仅适用于箱型柱的制作。

1． 2 执行规范：本工艺方案在编制时，参照“钢结构设计总说明” ，根据国家现行的相关标准、规范及行业标准，同时结合公司的实际制作、加工情况进行编制，所涉及的规范、标准具体如下：1、《钢结构设计规范》 ( GB50017-2003)2、《高层民用建筑钢结构技术规程》 (JGJ99-98 )3、《建筑钢结构焊接规程》 ( JGJ81-2002 )4、《钢结构工程施工质量验收规范》 ( GB50205-2001)5、《低合金高强度结构钢》 ( GB/T1591-94 )6、《埋弧焊焊缝坡口的基本形式与尺寸》 ( GB986-88)7、《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》( GB8162-87)8、《低合钢焊条》 ( GB5118-95)9、《碳钢焊条》 (GB5117-95)10、《熔化焊用钢丝》 ( GB/T14957-94 )11、《气体保护焊用钢丝》 (GB/Y14958-94 )12、《低合金钢埋弧焊剂》 (GB/Y12470-90 )13、《钢结构焊缝外形尺寸》 ( GB5777-96)14、《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-89)15、《涂装前钢材表面腐蚀等级和防锈等级》 ( GB8923-88)16、《热轧H型钢和部分 T型钢》(GB/T11263-1998 )17、《低合金结构钢技术条件》(GB1591-94)二、本工程所用的材料1 、主材材质：桁架部分材质主要为Q345B钢材材质应满足现行国家标准《低合金高强度结构钢》(GB/T1591-94 )的规定。

2、材料检验：材料进厂时须检查其合格证书及炉批号是否与钢板上的钢印号相符；材料进厂后须进行外观和尺寸检查，钢材表面应无明显锈蚀、麻坑等缺陷；3、焊接材料：(1)气体保护焊丝材质： H08Mn2S,对应牌号：ER50-6，直径C 1.2 mm；其质量符合标准《气体保护焊钢丝》(GB/T14958-94 )的规定，气体选用 C02 C02气体纯度不得低于 99.5%(体积法)，其含水量不得大于 0.005%(重量法) 。
