直流系统短路现象及处理

直流系统接地故障分析及处理方法摘要：随着智能电网的迅速发展，大型变电站的数量不断增加，变电站的稳定运行对国民经济的发展至关重要。

直流系统作为电网重要的供电系统，由蓄电池组、充电设备、绝缘监测设备、开关设备、调压设备等组成。

电池组是将多个电池连接在一起，直流系统电压越高，序列号越大；输出电流越大，并行连接的电池越多。

充电设备不仅能补偿电池组功率损失，还能保证恒压和电流输出。

电池组主要采用均匀充电模式和浮动充电模式充电。

本文主要分析直流系统接地故障分析及处理方法。

关键词：直流接地；方法探讨；查找方式；故障分析引言实际上变电站直流系统主要由蓄电池和浮载装置并联连接，直接提供大规模直流供电运行系统。

正常情况下，直流系统中主电源的正负极直接与地面隔离，一旦电源回路处于接地状态，正常情况下不会直接影响直流系统的稳定、正常和良好运行。

反之，电路中发生两个点或几个点接地后，就会直接造成直流系统内诸多电源的正负极出现短路的现象，而内部电源开关和保护会错误地移动或拒绝。

此外，在某些特殊情况下，接地点可能会直接导致保护错误。

1、发电厂直流系统接地故障概述直流系统接地是指正极、负极和地球之间的绝缘水平下降到某一整数值或低于某一特定数值的状态，可分为正极和负极接地一般来说，正接地会导致自动保护装置出现故障，因为跳闸继电器或线圈连接到负电源，如果其电路轻微接地，可能会与接地形成电路并导致工作故障。

如果接地故障，可能会导致自动装置、继电器保护等故障。

因为接地发生在电路的某一点上时，继电器或跳闸线圈因接线位置短而无法移动，直流电路短接也可能破坏电源的安全性，失去保护和工作电源，还可能烧毁继电器触点。

如果直流系统的正负极都有连接点，电源保险将在短路影响下切断，造成直流系统接地故障，如控制电路、自动装置等。

这是非常危险的，不能忽视。

故障的原因在很大程度上与直流系统的运行特性有关，即直流系统的持续运行、相对较大的支持和负载范围，以及时间变化、高温条件、环境污染等因素的组合，会导致电缆老化、元件损坏、电缆端子老化等。

电气直流系统常见故障分析及处理1.电气直流系统的常见故障（1）电缆故障：电缆是电气直流系统中重要的组成部分，经常会发生故障。

常见的电缆故障包括绝缘破损、漏电、短路等。

这些故障可能导致电气直流系统无法正常运行。

（2）继电器故障：继电器是电气直流系统中的重要设备，用于控制电气设备的开关和保护。

继电器故障主要有接点氧化、接线松动、线圈烧毁等。

这些故障会导致继电器无法正常工作，从而影响电气直流系统的稳定性和可靠性。

（3）电源故障：电源是电气直流系统的核心设备，负责为其他设备提供电力。

电源故障可能包括电源输出电压不稳定、过载、短路等。

这些故障会导致电气直流系统无法正常供电，从而影响其他设备的工作。

（4）保护装置故障：保护装置是保护电气直流系统安全运行的关键设备，常见故障包括误动、失灵、短路故障指示不准确等。

这些故障会导致保护装置无法及时响应，从而使电气直流系统暴露在风险中。

2.电气直流系统故障处理方法（1）电缆故障处理：对于绝缘破损的电缆，应及时查找破损处并重新绝缘修复或更换电缆。

对于漏电和短路等故障，应首先隔离故障区域，然后进行修复。

在处理电缆故障时，应注意安全，避免触电等危险。

（2）继电器故障处理：对于继电器接点氧化的故障，可以采用清洗或更换接点的方式进行修复。

对于接线松动和线圈烧毁等故障，应重新连接或更换继电器。

（3）电源故障处理：对于电源输出电压不稳定的故障，可以采取稳压措施，如增加稳压电路等。

对于过载和短路等故障，应尽快发现故障原因并排除。

（4）保护装置故障处理：对于保护装置的误动和失灵等故障，应及时调整或更换保护参数。

对于短路故障指示不准确的情况，应重新校准故障指示装置。

总之，电气直流系统常见故障的处理方法包括修复电缆故障、清洗或更换继电器、采取稳压措施处理电源故障，以及调整或更换保护装置等。

在处理故障时，应关注安全，并尽快排除故障，以保证电气直流系统的正常运行。

摘要：在直流电机的实际应用过程中，偶尔会出现一些故障。

三新电力结合多年来的实战经验，为大家列举一些电机常见的故障，及对应的处理方法，仅供参考。

...在直流电机的实际应用过程中，偶尔会出现一些故障，有些故障时由于电机本身质量问题而引起，还有一些是由于长期使用造成磨损而引起的。

当电机出现故障时，有一些小问题只要及时发现原因，就可以简单解决问题，必须返厂维修。

三新电力结合多年来的实战经验，为大家列举一些电机常见的故障，及对应的处理方法，仅供参考。

电动机不能起动的原因及处理方法(1)无电源。

检查线路是否完好，起动器连接是否正确，接触器接触是否良好，熔断器是否熔断。

(2)负载过重。

减少电机负载或换大电动机。

(3)电刷接触不良。

检查刷握、弹簧或改善接触面。

(4)启动电流太小或太大。

检查启动器是否合适、启动电阻是否过大或过小。

电动机转速太快的原因及处理办法(1)电源电压过高。

降低电源电压或在电枢回路串接电阻。

(2)磁场回路中电阻过大。

减小磁场电阻。

(3)电刷不在正常位置。

按所刻标记调整刷杆位置。

(4)励磁绕组有晰路或短路。

查出故障点进行修理。

(5)积复励接成差复励。

调换串励绕组两头。

电动机转速太慢的原因及处理办法(1)电源电压太低。

设法恢复电源电压，使电源电压适当提高。

(2)负载过重。

减轻电机负载或换大电动机。

(3)电刷不在正常位置。

调整电刷位置。

(4)电枢或换向片有故障。

查出故障点进行处理。

发电机不能建立电压的原因及处理办法(1)电机中剩磁消失。

将6-12V低压直流电源加在并励绕组上约数秒钟，使其产生磁场。

(2)转向不对。

改变电机转向，使电机按箭头所示方向旋转。

(3)并励绕组接反。

改变并励绕组接线。

(4)磁场回路电阻过大。

检查磁场变阻器和励磁绕组电阻大小，并检查接触是否良好，减小磁场电阻。

(5)电刷接触不良。

检查刷握、弹簧、改善电刷接触面。

(6)励磁回路断路。

检查励磁绕组和磁场变阻器是否断路，连接是否松脱。

变电站交、直流系统典型故障分析及处理方法摘要：变电站交直流系统在电网的运行中起到很重要的位置，如果交直流系统出现故障对运行的稳定有很大的影响。

本文笔者主要针对交直流系统的典型故障进行分析，并提出交流系统和直流系统的有效防范措施，为变电站的稳定运行提供基础保证。

关键词：变电站；交直流系统；故障；处理措施变电站的交直流系统在整个站内起到重要的保护以及输送电能的作用，在变电站的交流和直流系统中，可以为整个系统提供电源，同时，变电站的交直流系统本身可以独立地进行操作，也能为站内的所有系统以及设备装置提供充足的电力。

1.变电站交、直流系统典型故障案例分析笔者这次针对我国的5.12河南电网和6.18甘肃电网的停电故障事件作为案例进行故障分析。

1.1 5.12河南电网停电事件河南电网的朝阳变电站在2016年的5月12日出现故障，主要是因为避雷器出现爆炸，导致附近的电线出现大量的断裂，变电站内的电线和刀闸也出现不同程度的影响。

经过对事故的调查发现，出现这次事故的原因主要是因为直流馈线中的主控刀闸的保险丝被烧断，这对保护母线在很大程度上出现电源的消失。

另外，站内出现线路熔断的情况也是因为运行的时间太长，同时也受到短路电流的影响让保险无法正常出现断开，让保险在熔断前出现局部的熔化，形成截面导致内阻不断地加大，影响电流正常特性。

1.2 6.18甘肃电网停电事件甘肃电网的嘉峪关变电站在2014年的6月18日出现故障，15座的变电站出现电场失压的情况，这场事故主要是应为330kv在变为110kv的直流电源的总开关上出现严重的事故，不能正常地切断110kv的保护直流电源，影响正常的供电。

另外，在这场事故中，110kv的保护和控制也使用了同一根母线，严重地违反了我国相关的规定。

1.有效防范变电站交流系统故障的措施第一，如果是单台变母线的运行方式，就应该运用并列的运行方式，如果是多台变母线的运行方式，就应该运用分列的运行方式。

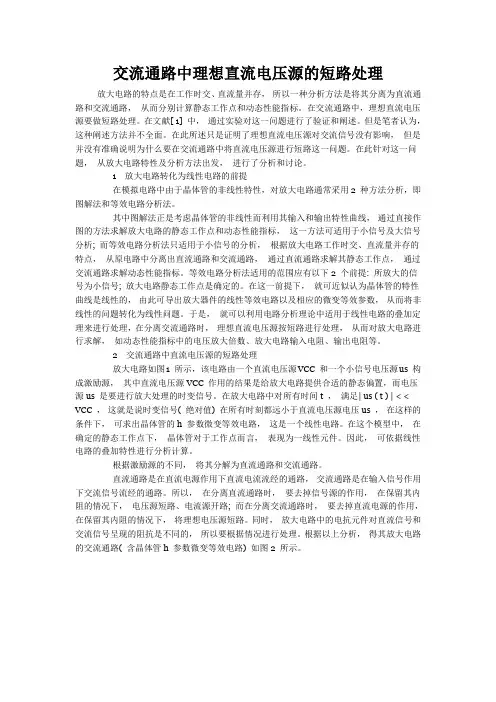

交流通路中理想直流电压源的短路处理放大电路的特点是在工作时交、直流量并存，所以一种分析方法是将其分离为直流通路和交流通路，从而分别计算静态工作点和动态性能指标。

在交流通路中，理想直流电压源要做短路处理。

在文献[ 1] 中，通过实验对这一问题进行了验证和阐述。

但是笔者认为，这种阐述方法并不全面。

在此所述只是证明了理想直流电压源对交流信号没有影响，但是并没有准确说明为什么要在交流通路中将直流电压源进行短路这一问题。

在此针对这一问题，从放大电路特性及分析方法出发，进行了分析和讨论。

1 放大电路转化为线性电路的前提在模拟电路中由于晶体管的非线性特性，对放大电路通常采用2 种方法分析，即图解法和等效电路分析法。

其中图解法正是考虑晶体管的非线性而利用其输入和输出特性曲线，通过直接作图的方法求解放大电路的静态工作点和动态性能指标，这一方法可适用于小信号及大信号分析; 而等效电路分析法只适用于小信号的分析，根据放大电路工作时交、直流量并存的特点，从原电路中分离出直流通路和交流通路，通过直流通路求解其静态工作点，通过交流通路求解动态性能指标。

等效电路分析法适用的范围应有以下2 个前提: 所放大的信号为小信号; 放大电路静态工作点是确定的。

在这一前提下，就可近似认为晶体管的特性曲线是线性的，由此可导出放大器件的线性等效电路以及相应的微变等效参数，从而将非线性的问题转化为线性问题。

于是，就可以利用电路分析理论中适用于线性电路的叠加定理来进行处理，在分离交流通路时，理想直流电压源按短路进行处理，从而对放大电路进行求解，如动态性能指标中的电压放大倍数、放大电路输入电阻、输出电阻等。

2 交流通路中直流电压源的短路处理放大电路如图1 所示，该电路由一个直流电压源VCC 和一个小信号电压源us 构成激励源，其中直流电压源VCC 作用的结果是给放大电路提供合适的静态偏置，而电压源us 是要进行放大处理的时变信号。

在放大电路中对所有时间t ，满足| us ( t ) | < < VCC ，这就是说时变信号( 绝对值) 在所有时刻都远小于直流电压源电压us ，在这样的条件下，可求出晶体管的h 参数微变等效电路，这是一个线性电路。

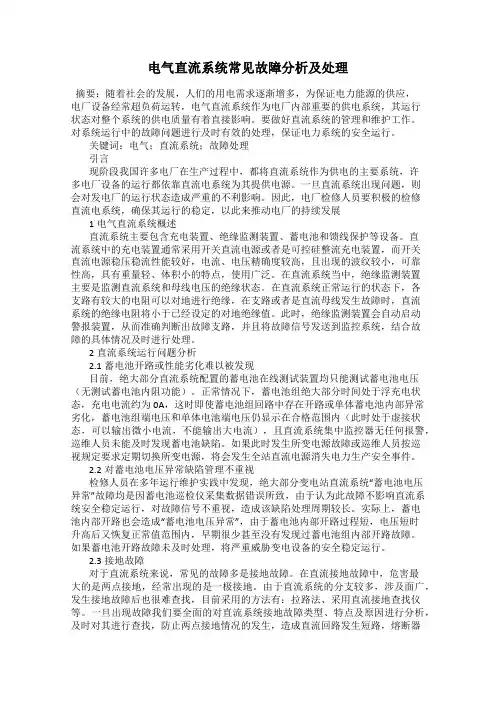

电气直流系统常见故障分析及处理摘要：随着社会的发展，人们的用电需求逐渐增多，为保证电力能源的供应，电厂设备经常超负荷运转，电气直流系统作为电厂内部重要的供电系统，其运行状态对整个系统的供电质量有着直接影响。

要做好直流系统的管理和维护工作。

对系统运行中的故障问题进行及时有效的处理，保证电力系统的安全运行。

关键词：电气；直流系统；故障处理引言现阶段我国许多电厂在生产过程中，都将直流系统作为供电的主要系统，许多电厂设备的运行都依靠直流电系统为其提供电源。

一旦直流系统出现问题，则会对发电厂的运行状态造成严重的不利影响。

因此，电厂检修人员要积极的检修直流电系统，确保其运行的稳定，以此来推动电厂的持续发展1电气直流系统概述直流系统主要包含充电装置、绝缘监测装置、蓄电池和馈线保护等设备。

直流系统中的充电装置通常采用开关直流电源或者是可控硅整流充电装置，而开关直流电源稳压稳流性能较好，电流、电压精确度较高，且出现的波纹较小，可靠性高，具有重量轻、体积小的特点，使用广泛。

在直流系统当中，绝缘监测装置主要是监测直流系统和母线电压的绝缘状态。

在直流系统正常运行的状态下，各支路有较大的电阻可以对地进行绝缘，在支路或者是直流母线发生故障时，直流系统的绝缘电阻将小于已经设定的对地绝缘值。

此时，绝缘监测装置会自动启动警报装置，从而准确判断出故障支路，并且将故障信号发送到监控系统，结合故障的具体情况及时进行处理。

2直流系统运行问题分析2.1蓄电池开路或性能劣化难以被发现目前，绝大部分直流系统配置的蓄电池在线测试装置均只能测试蓄电池电压（无测试蓄电池内阻功能）。

正常情况下，蓄电池组绝大部分时间处于浮充电状态，充电电流约为0A，这时即使蓄电池组回路中存在开路或单体蓄电池内部异常劣化，蓄电池组端电压和单体电池端电压仍显示在合格范围内（此时处于虚接状态，可以输出微小电流，不能输出大电流），且直流系统集中监控器无任何报警，巡维人员未能及时发现蓄电池缺陷。

直流系统故障及异常处理一、母线电压过高或过低1.现象：(1)预告信号铃声响，发“直流母线故障”光字牌；(2)直流电压表指示偏高或偏低；(3)直流绝缘监察装置上的“电压高”或“电压低”按钮灯亮。

2.处理：(1)检查直流屏上的表计指示是否正常，检查直流绝缘监察装置是否正常；(2)检查充电装置是否正常运行，同时调整其输出；(3)如因充电装置故障引起，应将其停运，切换至备用充电装置运行。

二、充电机故障1.现象：(1)面板上报警，故障灯亮；(2)交流接触器跳闸。

2.处理：(1)如属自动稳压、稳流部分发生故障，可转换至手动调节位置运行；(2)按面板上所发信号处理仍无法恢复运行者，应将其退出运行，投入备用浮充机。

三、直流系统接地直流系统中发生两点接地时，可能会引起直流熔断器熔断或造成保护和断路器误动作，这对安全运行有极大的危害性。

1.故障现象：“直流母线故障”光字牌亮；直流系统绝缘监视装置的“绝缘降低”指示灯亮；测量直流母线正、负极对地电压，不平衡。

2.故障处理：为防止一点接地后又出现另一点接地，引起保护误动或拒动，或造成两极接地短路，烧坏蓄电池，故必须迅速消除直流系统一点接地故障。

寻找接地点的方法、原则和顺序如下：（1）寻找接地点的方法。

采用瞬时停电法寻找接地点，即瞬时拉开某直流馈线的开关，又迅速合上（切断时间不超过3S）。

拉开时，若接地信号消失，且各极对地电压指示正常，则接地点在该回路中。

（2）寻找接地点的原则。

a.对于双母线的直流系统，应先判明哪一母线发生接地；b.按先次要负荷后重要负荷、先室外后室内顺序检查各直流馈线，然后检查蓄电池、充电设备、直流母线；c.对次要的直流馈线（如事故照明、信号装置、合闸电源）采用瞬停法寻找，对不允许短时停电的重要馈线（如跳闸电源），应先将其负荷转移，然后再用瞬停法寻找接地点。

d.直流系统发生一点接地时，应立刻联系有关专业及热工人员，并取得上级同意后方可试拉电源，并且要通知运行等有关岗位做好事故预想，试拉中尽量缩短断电时间。

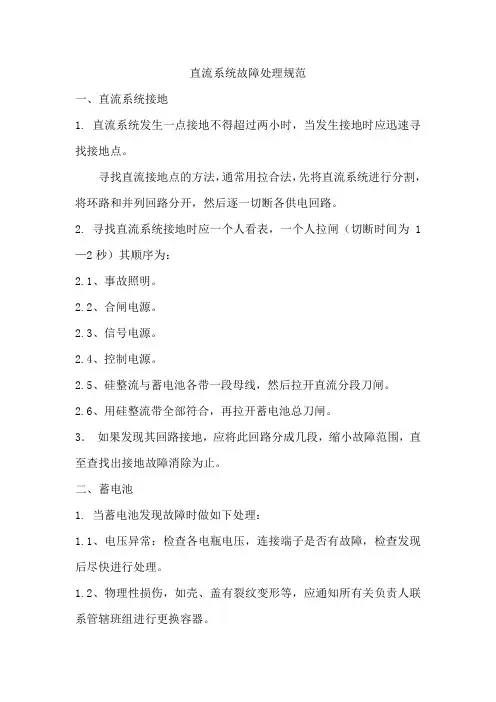

直流系统故障处理规范
一、直流系统接地
1. 直流系统发生一点接地不得超过两小时，当发生接地时应迅速寻找接地点。

寻找直流接地点的方法，通常用拉合法，先将直流系统进行分割，将环路和并列回路分开，然后逐一切断各供电回路。

2. 寻找直流系统接地时应一个人看表，一个人拉闸（切断时间为1—2秒）其顺序为：
2.1、事故照明。

2.2、合闸电源。

2.3、信号电源。

2.4、控制电源。

2.5、硅整流与蓄电池各带一段母线，然后拉开直流分段刀闸。

2.6、用硅整流带全部符合，再拉开蓄电池总刀闸。

3．如果发现其回路接地，应将此回路分成几段，缩小故障范围，直至查找出接地故障消除为止。

二、蓄电池
1. 当蓄电池发现故障时做如下处理：
1.1、电压异常：检查各电瓶电压，连接端子是否有故障，检查发现后尽快进行处理。

1.2、物理性损伤，如壳、盖有裂纹变形等，应通知所有关负责人联系管辖班组进行更换容器。

1.3、电解液泄露，联系管辖班组进行更换处理。

1.4、局部放电、电压低，及时进行清擦或清洗。

2. 当蓄电池发生爆炸，起火时，首先应隔离电源，用二氧化碳灭火器进行灭火。

三、充电设备
1. 用100伏兆欧表测量主电路部分，各回路与机架间的绝缘应大与2兆欧。

2. 硅整流有下列情况之一者，应停止运行进行处理：
2.1、过电压保护动作。

2.2、过电流保护动作。

2.3、绝缘损坏或短路。

2.4、硅元件损坏或电容器击穿。

2.5、保险有短路向针的熔断。

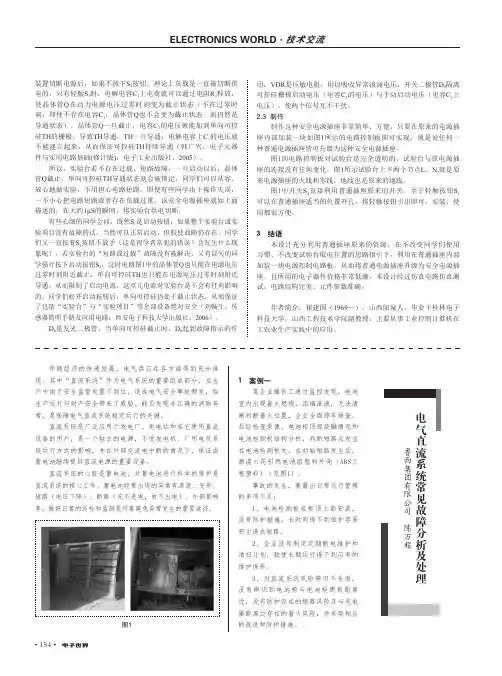

• 154•装置切断电源后，如果不按下S 1按钮，理论上负载是一直被切断供电的，只有轻触S 1时，电解电容C 1上电荷就可以通过电阻R 4释放，使晶体管Q 在动力电源电压过零时刻变为截止状态（不在过零时刻，即使不存在电容C 1，晶体管Q 也不会变为截止状态，而仍然是导通状态）。

晶体管Q 一旦截止，电容C 3的电压就能加到单向可控硅TH 的栅极，导致TH 导通。

TH 一旦导通，电解电容上C 1的电压就不能建立起来，从而保证可控硅TH 持续导通（韩广兴，电子元器件与实用电路基础(修订版)：电子工业出版社，2005）。

所以，实验台若不存在过载、短路故障，一旦启动以后，晶体管Q 截止，单向可控硅TH 导通状态就会被锁定，同学们可以从容、放心地做实验，不用担心电路短路。

即使有些同学由于操作失误，一不小心把电路短路或者存在负载过重，该安全电源插座就如上面描述的，在大约1µS 的瞬间，将实验台供电切断。

有些心细的同学会问，既然S 1是启动按钮，如果整个实验台或实验项目没有故障的话，当然可以正常启动，但假使故障仍存在，同学们又一直按着S 1按钮不放手（这是初学者常犯的错误）会发生什么现象呢？，若实验台的“短路或过载”故障没有被解决，又有冒失的同学强行按下启动按钮S 1，这时电路图1中的晶体管Q 也只能在电源电压过零时刻附近截止，单向可控硅TH 也只能在电源电压过零时刻附近导通，从而限制了启动电流，这点儿电流对实验台是不会有任何影响的。

同学们松开启动按钮后，单向可控硅仍处于截止状态，从而保证了包括“实验台”与“实验项目”等全部设备绝对安全（刘畅生，传感器简明手册及应用电路：西安电子科技大学出版社，2006）。

D 6是发光二极管，当单向可控硅截止时，D 6起到故障指示的作用；VDR 是压敏电阻，用以吸收异常浪涌电压；开关二极管D 9隔离可控硅栅极启动电压（电容C 3的电压）与手动启动电压（电容C 1上电压），使两个信号互不干扰。

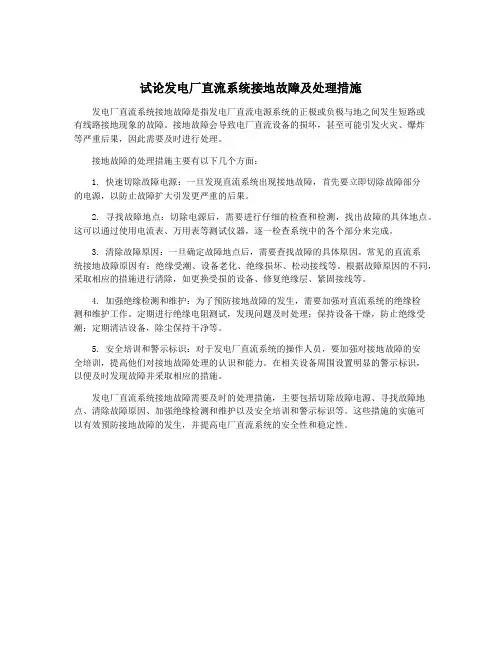

试论发电厂直流系统接地故障及处理措施
发电厂直流系统接地故障是指发电厂直流电源系统的正极或负极与地之间发生短路或
有线路接地现象的故障。

接地故障会导致电厂直流设备的损坏，甚至可能引发火灾、爆炸
等严重后果，因此需要及时进行处理。

接地故障的处理措施主要有以下几个方面：
1. 快速切除故障电源：一旦发现直流系统出现接地故障，首先要立即切除故障部分
的电源，以防止故障扩大引发更严重的后果。

2. 寻找故障地点：切除电源后，需要进行仔细的检查和检测，找出故障的具体地点。

这可以通过使用电流表、万用表等测试仪器，逐一检查系统中的各个部分来完成。

3. 清除故障原因：一旦确定故障地点后，需要查找故障的具体原因。

常见的直流系
统接地故障原因有：绝缘受潮、设备老化、绝缘损坏、松动接线等。

根据故障原因的不同，采取相应的措施进行清除，如更换受损的设备、修复绝缘层、紧固接线等。

4. 加强绝缘检测和维护：为了预防接地故障的发生，需要加强对直流系统的绝缘检
测和维护工作。

定期进行绝缘电阻测试，发现问题及时处理；保持设备干燥，防止绝缘受潮；定期清洁设备，除尘保持干净等。

5. 安全培训和警示标识：对于发电厂直流系统的操作人员，要加强对接地故障的安
全培训，提高他们对接地故障处理的认识和能力。

在相关设备周围设置明显的警示标识，
以便及时发现故障并采取相应的措施。

发电厂直流系统接地故障需要及时的处理措施，主要包括切除故障电源、寻找故障地点、清除故障原因、加强绝缘检测和维护以及安全培训和警示标识等。

这些措施的实施可
以有效预防接地故障的发生，并提高电厂直流系统的安全性和稳定性。

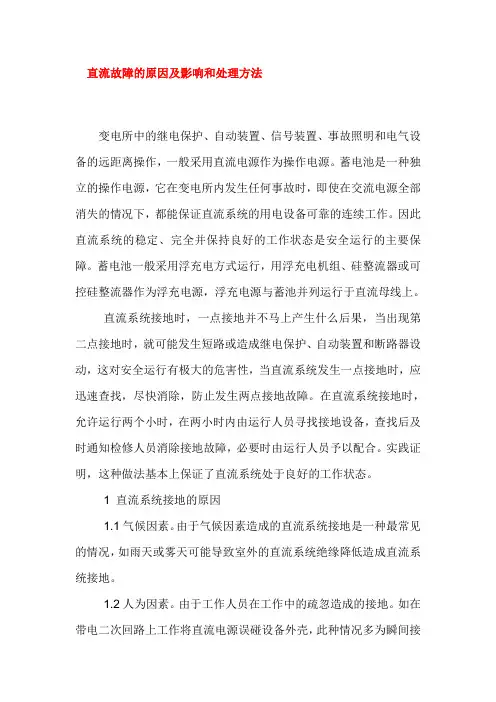

直流故障的原因及影响和处理方法变电所中的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作，一般采用直流电源作为操作电源。

蓄电池是一种独立的操作电源，它在变电所内发生任何事故时，即使在交流电源全部消失的情况下，都能保证直流系统的用电设备可靠的连续工作。

因此直流系统的稳定、完全并保持良好的工作状态是安全运行的主要保障。

蓄电池一般采用浮充电方式运行，用浮充电机组、硅整流器或可控硅整流器作为浮充电源，浮充电源与蓄池并列运行于直流母线上。

直流系统接地时，一点接地并不马上产生什么后果，当出现第二点接地时，就可能发生短路或造成继电保护、自动装置和断路器设动，这对安全运行有极大的危害性，当直流系统发生一点接地时，应迅速查找，尽快消除，防止发生两点接地故障。

在直流系统接地时，允许运行两个小时，在两小时内由运行人员寻找接地设备，查找后及时通知检修人员消除接地故障，必要时由运行人员予以配合。

实践证明，这种做法基本上保证了直流系统处于良好的工作状态。

1 直流系统接地的原因1.1气候因素。

由于气候因素造成的直流系统接地是一种最常见的情况，如雨天或雾天可能导致室外的直流系统绝缘降低造成直流系统接地。

1.2人为因素。

由于工作人员在工作中的疏忽造成的接地。

如在带电二次回路上工作将直流电源误碰设备外壳，此种情况多为瞬间接地，检修人员清扫设备时不慎将直流回路喷上水等。

另外，检修人员检修质量的不良也会留下接地隐患，如室外设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤等。

此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。

1.3自然因素。

直流回路在运行中常常受到多种不利因素的影响，如设备传动过程中的机械振动、挤压、设备质量不良、直流系统绝缘老化等都可引起接地或成为一种接地隐患。

1.4环境因素。

在中电气高低压开关室一般离锅炉辅助设备较近，由于环境质量较差（包括粉尘、室内温度过高）不但给运行人员文明生产带来影响，而且对一次设备甚至二次设备直流系统带来负面影响，实践证明环境因素在现场对直流系统的安全运行带来较大的负面作用。

水力发电厂直流系统故障分析与处理水力发电厂是一种利用水力能转化为电能的设备。

它通常由水库、水轮机、发电机组、变压器及配电设备等组成。

在水力发电厂中，直流系统是非常重要的一部分，它主要用于水轮机调速、系统保护、电压调节等方面。

在使用过程中，直流系统可能会出现各种故障，影响发电厂的正常运行。

对水力发电厂直流系统的故障分析和处理是非常重要的。

一、直流系统常见故障及原因1. 故障一：直流系统过压直流系统过压是指直流系统中的电压高于正常值，通常会引起设备损伤或短路等问题。

导致直流系统过压的原因可能包括：发电机过载、调速系统失效、励磁系统故障等。

一旦出现过压，可能会对设备和人员造成严重威胁。

二、直流系统故障处理方法1. 处理过压一旦发现直流系统存在过压现象，首先要立即停止设备运行，并关闭励磁系统。

然后，通过调整调速系统和励磁系统，将电压恢复到正常范围内。

在处理过程中，要及时排除过压原因，例如排除水轮机过载、修复调速系统故障等。

处理直流系统欠压时，首先需要检查励磁系统和电源连接线路是否正常。

若发现励磁系统故障，需要及时进行维修和更换设备。

还需要检查连接线路是否接触不良，及时进行维修和更换。

处理直流系统过流时，首先需要停止设备运行，并检查水轮机、调速系统和电源连接线路是否正常。

若发现过流原因是由于水轮机过载引起的，需要及时减小水轮机负荷，同时调整调速系统，确保电流恢复到正常范围内。

4. 处理短路处理直流系统短路时，首先需要切断电源，停止设备运行，并及时进行维修。

然后，对连接线路进行全面检查，确保无接触不良或损坏的情况。

在排除短路原因后，重新进行设备启动和调试。

三、直流系统故障预防措施1. 加强设备维护定期对水力发电厂直流系统设备进行维护和检修，确保设备运行正常。

特别是励磁系统、调速系统等关键设备，要进行定期检查和维修，确保电压和电流正常。

2. 定期保养电源连接线路定期对电源连接线路进行清洁、紧固和绝缘检查，确保连接线路的正常运行。

直流系统常见故障的分析及运维措施的思考摘要：为提高直流系统运维质量，保证直流系统安全、可靠运行，对变电站直流系统运维过程中发现的蓄电池组电压降低、直流系统接地等紧急、重大缺陷原因进行简单分析，提出变电值班员应该掌握的直流系统日常巡维要求和异常时的处置措施。

关键词：直流系统、变电站、运维1.直流系统的作用直流系统为变电站的控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

直流系统运行的正常与否，将直接影响信号装置、继电保护及自动装置及断路器的正确动作。

直流系统作为一个独立的电源，能在正常交流电中断的情况下，由蓄电池组继续提供直流电源。

因此，直流系统可靠运行是电网安全、稳定、连续运行的重要保障，在变电站的日常运行中，变电值班员应该掌握直流系统的日常巡维要求和异常时的正确处置措施，确保变电站直流系统的安全稳定运行。

2.直流系统缺陷案例2018年至2022年4月，某供电局变电站共发生直流系统缺陷512起，其中紧急、重大缺陷189起，占直流系统缺陷总数的37%；直流系统接地类缺陷144起、蓄电池电压异常类缺陷81起，占直流系统缺陷总数的44%。

案例1:2019年05月14日，调度对35kV某变电站运行方式调整过程中，交流失电时直流系统综合监控模块短时黑屏，后台机黑屏，地调与现场通信短时中断，无法进行断路器操作。

该蓄电池组运行年限达8年，初步判断直流蓄电池组运行工况不良。

经工作人员现场检查发现蓄电池组容量不满足要求，对整组蓄电池进行更换。

案例2：2020年01月05日（雷雨），110kV某变电站直流Ⅰ段母线正对地电压为37.9V、负对地电压为196.1V，正对地电阻为14.2kΩ，负对地电阻为45.1kΩ”；#1直流绝缘监测仪显示10kV电容器保护测控屏装置电源支路“正对地电阻为24.9kΩ，负对地电阻为158.5kΩ”。

经调度同意按10kV#4电容器组至10kV#1电容器组的顺序断开装置及控制电源（直流电压未恢复合上），断开10kV#2电容器组装置及控制电源后，直流系统电压及对地电阻恢复正常。

电气直流系统常见故障分析及处理1.电缆故障电缆故障是电气直流系统中常见的问题，常见的故障包括电缆短路和断路。

对于电缆短路，应立即切断电源，并通过绝缘测试仪检测故障点，然后修复或更换受损的电缆。

对于电缆断路，可以通过检查电缆连接处是否牢固，电缆是否受损，进行修复或更换。

2.设备故障设备故障包括电源故障、开关故障、保护装置故障等。

对于电源故障，应检查电源输入线路及相应保护装置，确保电源正常工作。

对于开关故障，可以通过检查开关的线路连接情况、继电器是否工作正常等，进行修复或更换。

对于保护装置故障，可以通过检查保护装置的设定值、继电器的动作等，进行修复或更换。

3.过电压过电压是电气直流系统中常见的问题，常见的原因包括雷击、操作误区、电力系统故障等。

过电压可能会导致设备损坏甚至烧毁。

处理过电压问题的方法包括安装过电压保护装置、增加避雷装置、设置电压监测装置等。

在发生过电压时，保护装置应及时切断电源，以保护设备的安全。

4.地线故障地线故障是电气直流系统中常见的问题，常见的故障包括地线断路和接地电阻增大。

对于地线断路，应通过检查地线连接情况、地线端子是否接触良好等，进行修复或更换。

对于接地电阻增大，应通过检查接地电阻值、接地引线是否正常等，进行修复或更换。

5.短路故障短路故障是电气直流系统中常见的问题，常见的原因包括设备绝缘击穿、电缆短路等。

对于短路故障，应立即切断电源，并通过绝缘测试仪检测故障点，然后修复或更换受损的设备或电缆。

综上所述，电气直流系统常见故障的分析及处理方法包括处理电缆故障、设备故障、过电压、地线故障、短路故障等。

在处理故障时，应根据具体情况采取相应的措施，并及时切断电源，确保电气直流系统的安全运行。

变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。

处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。

二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。

处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。

三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。

可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。

处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。

四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。

可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。

变电站直流系统介绍及常见故障处理【摘要】本文主要介绍了变电站直流系统的概述、组成、工作原理，以及常见故障及处理方法、故障预防措施。

直流系统是变电站中重要的部分，其稳定运行对电网可靠性至关重要。

常见故障包括过载、短路等，处理方法包括及时排查故障点、更换故障元件等。

为了减少故障发生，可以采取一些预防措施，如定期检查设备、加强设备维护等。

通过本文的介绍，读者可以更好地了解变电站直流系统及其常见故障处理方法，提高对电力设备的运行维护能力。

【关键词】直流系统、变电站、故障处理、工作原理、预防措施1. 引言1.1 引言电力系统中的变电站是电能的重要转换和分配设施，直流系统作为变电站中的重要组成部分，在电力传输中扮演着重要角色。

直流系统通过将电能转换为直流电流并进行传输，实现了电力系统的稳定运行和可靠供电。

本文将介绍变电站直流系统的概述、组成、工作原理、常见故障及处理方法以及故障预防措施，以帮助读者了解直流系统在电力系统中的重要性及常见故障处理方法。

通过学习直流系统相关知识，可以更好地维护和管理电力系统，确保其安全可靠运行。

在现代社会中，电力供应对各种生产和生活活动至关重要，因此了解和掌握直流系统知识对于保障电力系统的稳定运行至关重要。

通过本文的介绍和学习，读者将更好地理解直流系统的作用和重要性，从而为电力系统的安全稳定运行提供有力的支持。

2. 正文2.1 直流系统概述直流系统是电力系统中不可或缺的一部分，它在变电站中起着至关重要的作用。

直流系统主要用于输电线路的直流输电和直流电力调节，其稳定性和可靠性对电网运行具有重要影响。

直流系统包括直流输电系统和直流调度系统两部分。

直流输电系统主要用于大距离输电，能够减小电力损耗和提高输电效率。

直流调度系统则用于在变电站中进行电力调节和控制，保障电网运行稳定。

直流系统通常由直流线路、直流变压器、直流断路器、直流滤波器、直流隔离开关等组成。

这些设备通过合理的组合和布置，构成了复杂而高效的直流输电系统。

直流系统常见故障及处理措施1.短路故障：直流系统中的短路故障主要是由于导线之间或元件损坏，导致电流异常增大。

处理措施包括：-立即切断电源，以防止进一步的电流流过故障点。

-检查导线和元件是否有损坏，修复或更换损坏的部分。

-在重新连接电源之前，必须仔细检查整个系统以确保没有其他电气故障。

2.开路故障：直流系统中的开路故障是电流无法通过的情况，可能是由于导线损坏或连接不良导致。

处理措施包括：-检查导线是否断开或连接不良。

-如果发现导线损坏，及时修复或更换。

-检查连接部分，确保连接牢固可靠。

3.过载故障：直流系统中的过载故障是指所连接的电荷超过了系统设计容量，导致电流超过额定值。

处理措施包括：-减少或分散负载，以降低电流。

-检查系统容量，确定是否需要增加设备容量。

-调整电流阈值，使其适应系统负载。

4.电压波动：直流系统中的电压波动可能由于电源供电不稳定或电线电阻过大等原因引起。

处理措施包括：-检查电源电压是否稳定，必要时更换电源。

-检查导线电阻，确保其在规定范围内。

-对于较大的电荷，可以考虑增加电压稳定器来保持电压稳定。

5.电池故障：直流系统中的电池故障可能是由于电池老化、短路或渗漏等原因引起。

处理措施包括：-检查电池状态，确定是否需要更换。

-对于破损或渗漏的电池，必须正确处理和更换。

-定期检查和维护电池，保持其正常工作状态。

6.接地故障：直流系统中的接地故障主要是由于接地线路断开或接触不良引起的。

处理措施包括：-检查接地线路是否接触良好。

-检查接地电阻是否在规定范围内。

-必要时重新连接或更换接地线路。

总之，直流系统常见故障的处理措施包括及时切断电源、检查电路和元件的损坏情况、修复或更换损坏的部分、增加设备容量或调整电流阈值、检查电源稳定性和电线电阻、更换老化或破损的电池以及确保接地线路的良好连接。

这些措施有助于保障直流系统的正常运行和安全性。
