变电站业务知识讲解一、变电站的定义及作用变电站是电力系统中的一个重要环节，主要用于改变输电线路的电压级别，实现高压输电线路与低压配电线路之间的衔接。

变电站的作用可以总结如下：1. 改变电压：将高压输电线路的电压经过变压器进行降压或升压，以满足不同电压等级的电力需求。

例如，变电站可以将220kV的电压降压为110kV、35kV、10kV等等。

2. 输电：将变压器降压后的电力通过输电线路传输到各个终端用户，实现电力的远距离传输。

3. 配电：将输电线路中的电力进一步降压，供应给城市、乡村等各个终端用户。

变电站可以根据需求将电力供应给不同的用户，满足其用电需求。

4. 保护：变电站通过安装各种保护设备，对电力系统进行保护，防止过电流、过电压等电力故障对系统的损害。

二、变电站的组成及功能1. 变电站主要由变压器、刀闸、断路器、继电保护设备、电容器、电抗器等组成，下面分别介绍其功能：- 变压器：用于改变电压级别，实现电能传输和分配。

- 刀闸：用于切换电路连接或断开电路，以便进行维护、修理或新增设备。

- 断路器：用于保护电力系统，当发生短路、过载等故障时，断路器能够快速切断电路，避免故障扩大。

- 继电保护设备：监测电力系统的运行情况，一旦发生故障，及时切断电路，以保护电力系统的安全运行。

- 电容器：用于补偿无功功率，提高电力系统的功率因数。

- 电抗器：用于补偿电力系统中的电感，提高电力系统的功率因数。

2. 变电站的工作流程变电站的工作流程一般分为以下几个步骤：- 收集电力：变电站从电力系统中收集电力，主要通过输电线路实现。

- 输电变压：变电站将高压输电线路的电压变压为低压，以供应给不同终端用户。

- 配电：将电力通过配电线路输送到各个终端用户，满足其用电需求。

- 保护：变电站安装各种保护设备，对电力系统进行监测和保护，一旦发生故障，及时切断电路，保证电力系统的安全运行。

三、常见问题及解决方法1. 电力故障：变电站在运行过程中可能会遇到电力故障，例如短路、过载等。

一、输变电变电站变电站，改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。

变电站的主要设备是开关和变压器。

按规模大小不同，小的称为变电所。

变电站大于变电所。

变电所：一般是电压等级在110KV以下的降压变电站；变电站：包括各种电压等级的“升压、降压”变电站。

变电站：“改变电压、控制和分配电能的场所。

规模小的称为变电所”。

变电站（SUBSTATION）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。

变电站主要可分为：枢纽变电站、终端变电站；升压变电站、降压变电站；电力系统的变电站、工矿变电站、铁路变电站(27.5KV、50HZ）；1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等电压等级的变电站；10KV变电所；箱式变电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

变电站的主要设备和连接方式，按其功能不同而有差异。

变电站在特定的环境中；是将AC—DC—AC转换过程。

像海底输电电缆以及远距离的输送中。

有些采用高压直流输变电形式。

直流输电克服交流输电的容抗损耗。

具有节能效应。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比，电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器。

前者用于电力系统送端变电站，后者用于受端变电站。

变压器的电压需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。

1.变电站基础知识1.1. 一次设备主要图形:电力变压器主要接触类型:✧按绕组数:双绕组(110/10KV､35/10KV)､三绕组(110/35/10KV)｡✧按调压方式:有载调压､无励磁调压(无载调压)､无分接变压器(不调压)｡图形及文字符号表示:双绕组变压器三绕组变压器有载调压变压器文字符号:TM(新) B(旧)｡(注意本文图形均可见于各设计图纸,并不完全符合标准)断路器:(常称为:开关)1.1.1.1.用途:在正常或故障状态下,接通或断开高压电路的专用电器｡断路器的触头装有特殊的灭弧装置,能迅速的断开短路电流,切断故障电路｡图形及文字符号表示:新旧文字符号:QF(新) DL(旧)隔离开关(常称为:刀闸):1.1.1.2.用途:主要起隔离电压和切换电路的作用｡无灭弧装置｡注意应“先合后断”(先合刀闸再合断路器,先分断路器再断刀闸)｡可手动操作,也可电动操作(电动操作主要应用于110KV及以上,需要遥控)｡图形及文字符号表示:新旧文字符号:QS(新) G(旧)手车式断路器:(常称为:手车开关)像手推车一样可以推拉出来的自带隔离开关的断路器,手车拉出后即将两侧隔离开关断开｡图形及文字符号表示:电力电容器:用途:并联连接于交流电力系统中,用于补偿感性无功功率,改善功率因数,改善电压质量,降低线路损耗,提高系统或变压器的有功输出｡图形及文字符号表示:文字符号:C电流互感器:(常称为:CT)作用:将一次回路的大电流变为二次回路标准的小电流,使测量仪表和保护装置标准化､小型化;使二次设备与高电压部分隔离,保证人身和设备的安全｡图形及文字符号表示:或两表法三表法主接线图表示文字符号:TA(新) LH(旧)电压互感器:(常称为:PT)作用:将一次回路的大电压变为二次回路标准的小电压,使测量仪表和保护装置标准化､小型化;使二次设备与高电压部分隔离,保证人身和设备的安全｡图形及文字符号表示:主接线图表示文字符号:TV(新) YH(旧)1.2. 电气主接线:定义:根据电能输送､分配的要求,表示一次设备相互之间的连接关系,以及本变电站与电力系统的电气连接关系的电路称为一次电路,也称为电气主接线｡二次设备连成的电路称为二次电路,也称为二次接线｡电气主接线一般绘制成单线图,即仅绘出三相交流电路中一相的连接情况｡分类:单母线接线:用于出线较少,容量小,对供电可靠性要求不高的变电站｡单母线分段接线用于出线较少,电压较低,装设有两台变压器,重要负荷由两回线供电的变电站｡带旁路的单母线接线用于进出线较多的35~10KV变电站｡35KV≥8 110KV≥6 220KV≥4时架设旁路母线｡桥形接线:外桥内桥用于仅有两台变压器和两条进出线的装置｡内桥接线用于线路较长,变压器不需要经常切换运行方式的装置｡外桥接线用于线路较短,变压器需要经常切换运行方式,系统中有穿越功率的装置｡双母线接线:用于引出线和电源较多,负荷大,要求可靠性和灵活性高的变电站或发电厂｡6~10KV短路容量大,有出线电抗器的装置;35~63KV出线超过8回或电源较多负荷较大的装置;110~220KV 出线超过5回,或在系统中处于重要位置出线不少于4回的装置｡双母线带旁路接线。

变电站八大管理制度在电力系统中，变电站起着至关重要的作用，它是电力传输和分配的关键节点。

为了确保变电站的安全、稳定、高效运行，必须建立一套完善的管理制度。

以下将详细介绍变电站的八大管理制度。

一、安全生产管理制度安全生产是变电站运行的首要任务。

制定严格的安全生产管理制度，能够有效预防事故的发生，保障人员和设备的安全。

首先，要明确安全生产责任。

将安全责任层层分解，落实到每个岗位和个人，确保每个人都清楚自己在安全生产中的职责。

其次，加强安全教育培训。

定期组织员工学习安全操作规程、事故案例分析等，提高员工的安全意识和操作技能。

再者，严格执行安全检查制度。

定期对设备进行检查、维护和保养，及时发现并消除安全隐患。

对于重大设备的检修和操作，必须制定详细的安全措施和操作方案，并经过严格的审批程序。

同时，建立健全事故应急预案。

定期进行演练，提高应对突发事故的能力，确保在事故发生时能够迅速、有效地进行处理，减少损失。

二、设备管理制度设备是变电站的核心组成部分，良好的设备管理是保障变电站正常运行的基础。

建立设备档案，详细记录设备的型号、规格、生产日期、安装日期、运行状况等信息，为设备的维护、检修和更新提供依据。

制定设备的巡检制度，规定巡检的周期、内容和方法。

巡检人员要认真填写巡检记录，及时发现设备的异常情况。

对于设备的维护和检修，要按照规定的周期和标准进行。

在维护和检修过程中，要严格遵守操作规程，确保工作质量。

加强设备的备品备件管理，根据设备的运行情况和易损件的特点，合理储备备品备件，确保在设备出现故障时能够及时更换。

三、运行管理制度科学合理的运行管理制度是保证变电站稳定运行的关键。

制定运行规程，明确设备的操作方法、运行参数、异常情况的处理等。

运行人员必须严格按照规程进行操作。

合理安排运行方式，根据电力负荷的变化，及时调整变压器的运行台数和母线的运行方式，以提高设备的运行效率，降低损耗。

加强运行监控，通过自动化系统实时监测设备的运行状态和参数，及时发现异常情况并进行处理。

电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备，通常由变压器、开关设备和保护设备等组成。

2. 变压器的作用
变压器是变电站中的核心设备，其作用是将高压电能转变为低压电能，或将低压电能转变为高压电能，以适应不同电力需求和输电距离。

3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。

常用的开关设备包括断路器、隔离开关和负荷开关。

4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。

常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。

5. 变电站的分类
根据用途和规模的不同，变电站可以分为变电所、变电站和变
电工区。

变电站也可以按照电源形式分类，如输电、发电和配电变
电站。

6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。

运行管理的好坏直接影响到电力系统的安全运行和可靠供电。

以上是对电力系统变电站复知识点的简要总结，希望对你的复
有所帮助。

如需更加详细的内容，请参考相关教材或资料。

> 注意：本文档内容仅供参考，如有不准确之处，请以可靠资
料为准。

220kV变电站运行摘要：变电站作为电力系统中一个非常重要的组成部分，其运行情况会对电网整体运行产生直接影响。

220 kV 智能变电站都是保证电力安全稳定供应的重要设备，一旦该设备性能以及功能受损，就有可能导致其不能正常运行。

现以220kV变电站为例，对其运行与维护措施进行了分析，希望能够为电力工作人员提供参考。

关键词：220kv变电站；变电站运行；维护措施引言随着我国经济快速发展，电网规模不断扩大，变电站设备也在持续更新，人们对电力系统运行的稳定性和安全性提出了更高的要求。

其运行情况会对电网整体运行产生直接影响。

负责电压变换和电能分配工作，还可以利用变压器实现不同等级电网的有效连接。

因此，做好变电站的运行与维护工作，是确保电网稳定、可靠运行的关键。

1 220kv变电站概述220 kV变电站属于高压配电系统的一部分，也是城市用电最为重要的电源接入点以及变电节点，其运行情况会对电网整体运行产生直接影响。

在220 kV变电站中，主接线方式会受到负荷因素的影响，常见的接线方式有单母线接线、内桥接线等。

同时，负荷因素也会对变压器的选择产生影响，必须合理选择变压器设备，才能将220 kV电压平稳转换为35 kV或10 kV电压。

一般情况下，在220 kV变电站中，都会设置一主一备两台变压器，这样可以保证主变压器出现故障或者需要检修时，变电站依然能够正常运行。

2 220kv变电站变电自动化系统概念针对220kV 变电站变电运行过程中的运行现状以及故障分析，如何采取有效的预防以及解决措施成为我国各个供电局目前重点关注以及亟需解决的问题。

为此，供电局引进先进的计算机技术，并结合现代通信、电子、信号处理技术等对220kV 变电站实行全方位的监测、控制、保护以及协调等，不仅能够及时了解变电站中各个设备的运行情况，还能及早发现运行中出现的故障，分析产生故障的原因，并调整和完善电力系统的运行程序，提高220kV 变电站变电运行的效率。

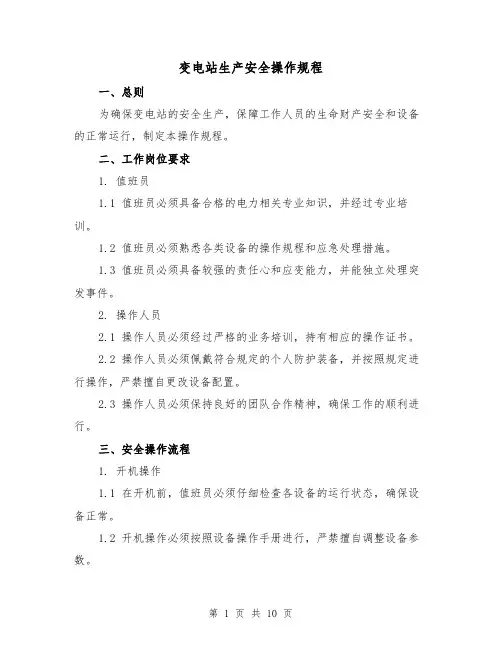

变电站生产安全操作规程一、总则为确保变电站的安全生产，保障工作人员的生命财产安全和设备的正常运行，制定本操作规程。

二、工作岗位要求1. 值班员1.1 值班员必须具备合格的电力相关专业知识，并经过专业培训。

1.2 值班员必须熟悉各类设备的操作规程和应急处理措施。

1.3 值班员必须具备较强的责任心和应变能力，并能独立处理突发事件。

2. 操作人员2.1 操作人员必须经过严格的业务培训，持有相应的操作证书。

2.2 操作人员必须佩戴符合规定的个人防护装备，并按照规定进行操作，严禁擅自更改设备配置。

2.3 操作人员必须保持良好的团队合作精神，确保工作的顺利进行。

三、安全操作流程1. 开机操作1.1 在开机前，值班员必须仔细检查各设备的运行状态，确保设备正常。

1.2 开机操作必须按照设备操作手册进行，严禁擅自调整设备参数。

1.3 开机后，值班员必须全面监控设备的运行情况，并及时报告异常情况。

2. 停机操作2.1 停机前，值班员必须通知相关操作人员，停止对设备的操作。

2.2 停机操作必须按照设备操作手册进行，严禁擅自停机或操作设备。

2.3 停机后，值班员必须确保设备处于安全状态，并做好停机记录。

3. 应急处理3.1 发生火灾、爆炸等严重事故时，值班员必须立即启动应急预案，并向上级报告。

3.2 发生设备故障、电力波动等情况时，值班员必须及时采取应急处理措施，保护设备和人员安全。

3.3 在应急处理过程中，操作人员必须严格按照应急预案和操作规程进行操作，确保生产安全。

四、安全措施1. 灭火器材1.1 每个工作岗位必须配备相应类别和数量的灭火器材。

1.2 灭火器材必须定期检查、保养和充装，保证其正常可用。

1.3 工作人员必须熟悉各类灭火器材的使用方法和适用范围。

2. 个人防护装备2.1 工作人员必须佩戴符合规定的个人防护装备，包括安全帽、安全鞋、防护服等。

2.2 个人防护装备必须按照规定的要求进行穿戴和使用，并定期检查其状况。
