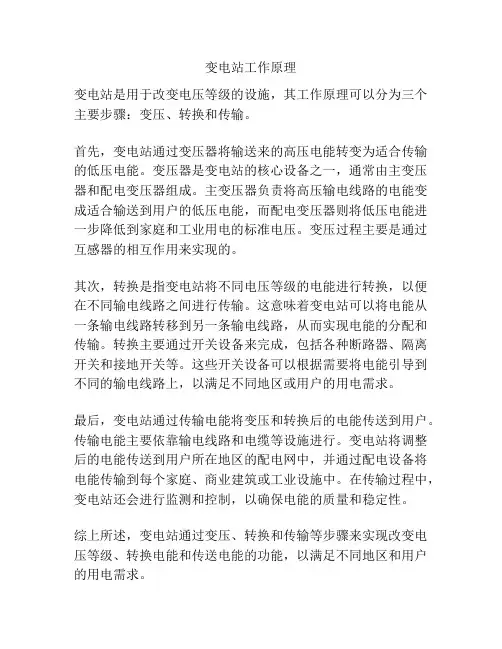

变电站工作原理
变电站是用于改变电压等级的设施,其工作原理可以分为三个主要步骤:变压、转换和传输。
首先,变电站通过变压器将输送来的高压电能转变为适合传输的低压电能。
变压器是变电站的核心设备之一,通常由主变压器和配电变压器组成。
主变压器负责将高压输电线路的电能变成适合输送到用户的低压电能,而配电变压器则将低压电能进一步降低到家庭和工业用电的标准电压。
变压过程主要是通过互感器的相互作用来实现的。
其次,转换是指变电站将不同电压等级的电能进行转换,以便在不同输电线路之间进行传输。
这意味着变电站可以将电能从一条输电线路转移到另一条输电线路,从而实现电能的分配和传输。
转换主要通过开关设备来完成,包括各种断路器、隔离开关和接地开关等。
这些开关设备可以根据需要将电能引导到不同的输电线路上,以满足不同地区或用户的用电需求。
最后,变电站通过传输电能将变压和转换后的电能传送到用户。
传输电能主要依靠输电线路和电缆等设施进行。
变电站将调整后的电能传送到用户所在地区的配电网中,并通过配电设备将电能传输到每个家庭、商业建筑或工业设施中。
在传输过程中,变电站还会进行监测和控制,以确保电能的质量和稳定性。
综上所述,变电站通过变压、转换和传输等步骤来实现改变电压等级、转换电能和传送电能的功能,以满足不同地区和用户的用电需求。

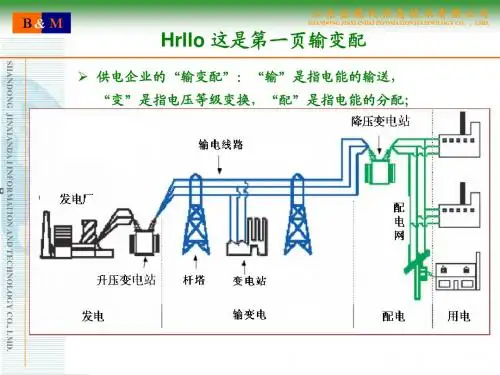

一、输变电变电站变电站,改变电压的场所。
为了把发电厂发出来的电能输送到较远的地方,必须把电压升高,变为高压电,到用户附近再按需要把电压降低,这种升降电压的工作靠变电站来完成。
变电站的主要设备是开关和变压器。
按规模大小不同,小的称为变电所。
变电站大于变电所。
变电所:一般是电压等级在110KV以下的降压变电站;变电站:包括各种电压等级的“升压、降压”变电站。
变电站:“改变电压、控制和分配电能的场所。
规模小的称为变电所”。
变电站(SUBSTATION)是把一些设备组装起来,用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点。
变电站主要可分为:枢纽变电站、终端变电站;升压变电站、降压变电站;电力系统的变电站、工矿变电站、铁路变电站(27.5KV、50HZ);1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等电压等级的变电站;10KV变电所;箱式变电站。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。
变电站的主要设备和连接方式,按其功能不同而有差异。
变电站在特定的环境中;是将AC—DC—AC转换过程。
像海底输电电缆以及远距离的输送中。
有些采用高压直流输变电形式。
直流输电克服交流输电的容抗损耗。
具有节能效应。
变压器是变电站的主要设备,分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组,从高压绕组中间抽出一个头作为低压绕组的出线的变压器。
电压高低与绕组匝数成正比,电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。
前者用于电力系统送端变电站,后者用于受端变电站。
变压器的电压需与电力系统的电压相适应。
为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。
变电站室外设备培训1. 引言变电站是电力系统中一项重要的设施,它负责将高压电力转换为低压电力,供给给用户使用。
为了确保变电站的正常运行,培训变电站操作人员是十分关键的。
本文将介绍变电站室外设备培训的内容和重要性。
2. 变电站室外设备概述变电站室外设备包括变压器、隔离开关、断路器、避雷器等组成的设备,它们位于变电站的室外区域。
这些设备的作用是保障电力系统的安全可靠运行。
3. 培训内容3.1 变电站室外设备的基本原理在培训开始之前,操作人员需要了解变电站室外设备的基本原理。
这包括各种设备的工作原理、功能,以及它们在电力系统中的作用。
只有充分了解设备的原理,操作人员才能更好地进行操作和维护。
3.2 安全操作规程安全操作是培训的重要内容之一。
操作人员需要学习并熟悉变电站室外设备的安全操作规程,包括如何正确穿戴个人防护装备、如何进行设备的安全开关操作等。
安全操作规程的掌握对减少事故的发生至关重要。
3.3 设备检修与维护变电站室外设备需要定期检修和维护,以确保设备的性能和可靠性。
在培训中,操作人员将学习如何进行设备的检修和维护工作,包括设备的清洁、紧固件的检查、电气连接的检查等内容。
3.4 故障排除与处理当设备出现故障时,操作人员需要迅速定位并解决故障,以尽快恢复电力供应。
在培训中,操作人员将学习如何进行故障排查和处理,包括使用测试仪器进行故障定位、更换故障部件等。
3.5 灾害应对在自然灾害等突发事件中,变电站室外设备可能会受到影响,对电力系统的正常运行造成威胁。
在培训中,操作人员将学习如何应对各种突发事件,保障电力系统的稳定运行,以及如何组织人员进行抢修工作。
4. 培训的重要性4.1 提高设备运行效率通过对操作人员进行培训,他们能够更好地理解设备的工作原理和维护方法,从而提高设备的运行效率。
熟练的操作人员能够快速定位故障和进行维修,减少停电时间,提高用户的用电质量。
4.2 减少事故发生率安全操作是培训的重要内容之一,培训能够使操作人员深入了解设备的安全操作规程,并能够严格按照规程执行。

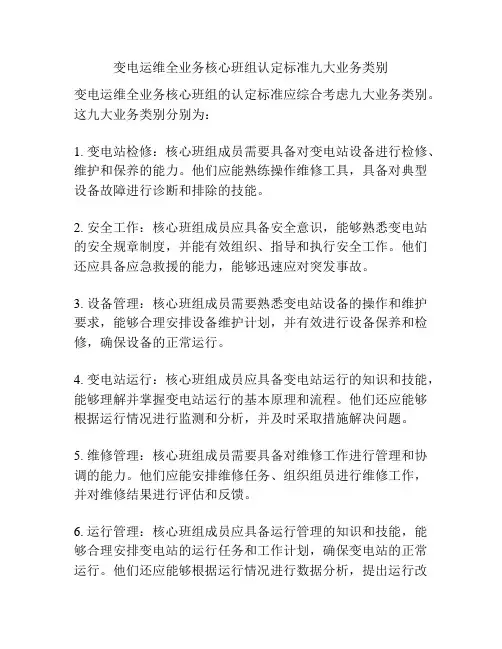

变电运维全业务核心班组认定标准九大业务类别变电运维全业务核心班组的认定标准应综合考虑九大业务类别。
这九大业务类别分别为:1. 变电站检修:核心班组成员需要具备对变电站设备进行检修、维护和保养的能力。
他们应能熟练操作维修工具,具备对典型设备故障进行诊断和排除的技能。
2. 安全工作:核心班组成员应具备安全意识,能够熟悉变电站的安全规章制度,并能有效组织、指导和执行安全工作。
他们还应具备应急救援的能力,能够迅速应对突发事故。
3. 设备管理:核心班组成员需要熟悉变电站设备的操作和维护要求,能够合理安排设备维护计划,并有效进行设备保养和检修,确保设备的正常运行。
4. 变电站运行:核心班组成员应具备变电站运行的知识和技能,能够理解并掌握变电站运行的基本原理和流程。
他们还应能够根据运行情况进行监测和分析,并及时采取措施解决问题。
5. 维修管理:核心班组成员需要具备对维修工作进行管理和协调的能力。
他们应能安排维修任务、组织组员进行维修工作,并对维修结果进行评估和反馈。
6. 运行管理:核心班组成员应具备运行管理的知识和技能,能够合理安排变电站的运行任务和工作计划,确保变电站的正常运行。
他们还应能够根据运行情况进行数据分析,提出运行改进方案。
7. 技术改造:核心班组成员需要具备对变电站设备进行技术改造的能力。
他们应能够分析设备的技术状况,制定改造方案,并负责改造工程的实施和验收。
8. 能耗管理:核心班组成员应了解并贯彻能耗管理政策,能够监测变电站的能耗情况,并提出能耗优化的措施。
他们还应了解变电站的能耗指标和标准,能够根据需要进行能耗评估。
9. 信息管理:核心班组成员应熟悉变电站的信息管理系统和操作流程,能够对变电站的信息进行采集、分析和处理。
他们还应能够保护变电站信息的安全和机密性。
以上九大业务类别是变电运维全业务核心班组的基本要求。
通过对这些业务类别的合理认定,可以确保核心班组成员具备相关的知识和技能,能够胜任各类工作任务,提高变电站的运维水平和效率。
电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备,通常由变压器、开关设备和保护设备等组成。
2. 变压器的作用
变压器是变电站中的核心设备,其作用是将高压电能转变为低压电能,或将低压电能转变为高压电能,以适应不同电力需求和输电距离。
3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。
常用的开关设备包括断路器、隔离开关和负荷开关。
4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。
常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。
5. 变电站的分类
根据用途和规模的不同,变电站可以分为变电所、变电站和变
电工区。
变电站也可以按照电源形式分类,如输电、发电和配电变
电站。
6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。
运行管理的好坏直接影响到电力系统的安全运行和可靠供电。
以上是对电力系统变电站复知识点的简要总结,希望对你的复
有所帮助。
如需更加详细的内容,请参考相关教材或资料。
> 注意:本文档内容仅供参考,如有不准确之处,请以可靠资
料为准。

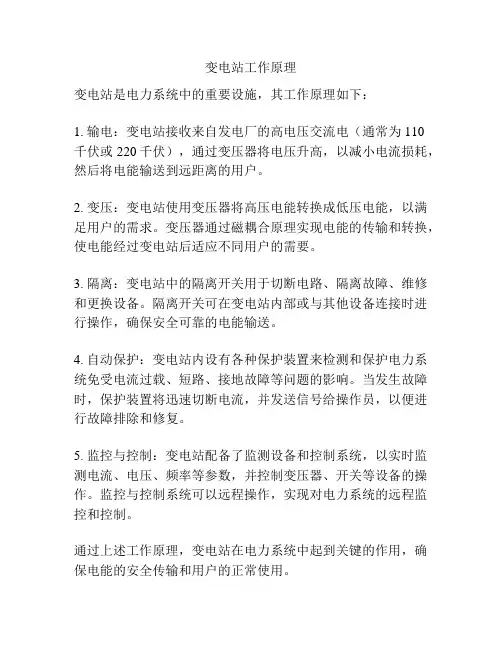

变电站工作原理
变电站是电力系统中的重要设施,其工作原理如下:
1. 输电:变电站接收来自发电厂的高电压交流电(通常为110
千伏或220千伏),通过变压器将电压升高,以减小电流损耗,然后将电能输送到远距离的用户。
2. 变压:变电站使用变压器将高压电能转换成低压电能,以满足用户的需求。
变压器通过磁耦合原理实现电能的传输和转换,使电能经过变电站后适应不同用户的需要。
3. 隔离:变电站中的隔离开关用于切断电路、隔离故障、维修和更换设备。
隔离开关可在变电站内部或与其他设备连接时进行操作,确保安全可靠的电能输送。
4. 自动保护:变电站内设有各种保护装置来检测和保护电力系统免受电流过载、短路、接地故障等问题的影响。
当发生故障时,保护装置将迅速切断电流,并发送信号给操作员,以便进行故障排除和修复。
5. 监控与控制:变电站配备了监测设备和控制系统,以实时监测电流、电压、频率等参数,并控制变压器、开关等设备的操作。
监控与控制系统可以远程操作,实现对电力系统的远程监控和控制。
通过上述工作原理,变电站在电力系统中起到关键的作用,确保电能的安全传输和用户的正常使用。

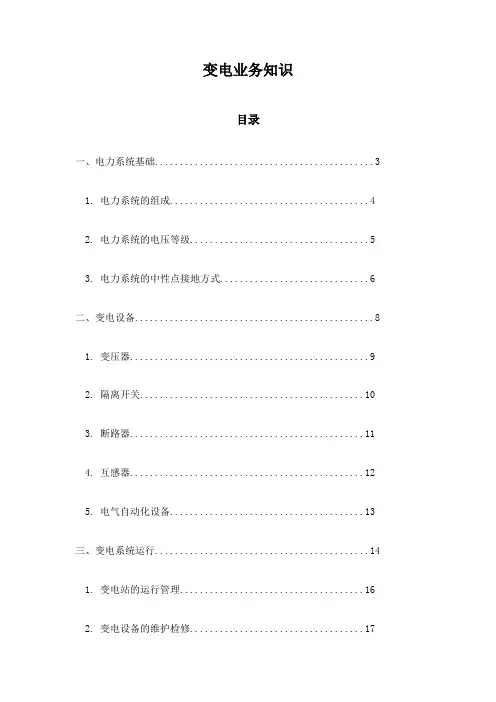

变电业务知识目录一、电力系统基础 (3)1. 电力系统的组成 (4)2. 电力系统的电压等级 (5)3. 电力系统的中性点接地方式 (6)二、变电设备 (8)1. 变压器 (9)2. 隔离开关 (10)3. 断路器 (11)4. 互感器 (12)5. 电气自动化设备 (13)三、变电系统运行 (14)1. 变电站的运行管理 (16)2. 变电设备的维护检修 (17)4. 变电系统的安全防护 (19)四、电力线路与电缆 (20)1. 电力线路的构造与分类 (21)2. 电力电缆的构造与分类 (23)3. 电力线路与电缆的运行维护 (24)4. 电力线路与电缆的故障处理 (26)五、继电保护与自动装置 (27)1. 继电保护的基本原理 (28)2. 常用继电保护装置 (30)3. 自动装置的种类与应用 (31)4. 继电保护与自动装置的整定与调试 (32)六、变电业务管理 (34)1. 变电设备的运行管理 (35)2. 变电设备的检修计划 (36)4. 变电业务的培训与教育 (39)七、变电业务技能 (40)1. 电气设备的巡视检查 (41)2. 电气设备的维修技能 (42)3. 电气设备的试验检测 (43)4. 电气设备的运行分析 (45)八、变电业务相关法规与标准 (46)1. 国家法律法规 (47)2. 行业标准 (48)3. 企业规范 (50)九、变电业务案例分析 (51)1. 事故案例分析 (52)2. 故障处理案例分析 (53)3. 运行管理案例分析 (54)4. 安全管理案例分析 (56)一、电力系统基础电力系统构成:电力系统由发电、输电、配电和用户四个环节组成。
发电环节负责电能的生成,输电环节负责将电能从发电厂传输到子站或变电站,配电环节负责将电能分配到各个用户,用户则是电能的最终消费者。
电力系统电压等级:电压等级是电力系统中的重要参数,决定了电力设备的额定电压。
电力系统的电压等级分为高压、中压、低压三个等级。
移动变电站操作规程一、引言移动变电站是一种临时性电力供应设备,其主要工作是将一定电压的电力转变成其他电压的电力,并供给用户使用。
为了确保操作的安全和效率,制定本操作规程。
二、操作者要求1. 操作人员必须通过专业培训,掌握相关电力知识和操作技能。
2. 操作人员必须具备熟练的团队合作能力和紧急处理问题的能力。
3. 操作人员必须按照规定的工作流程和安全操作规范进行工作。
三、操作准备1. 操作人员必须佩戴适当的个人防护装备,包括安全帽、防护服、绝缘手套等。
2. 在操作前,操作人员必须对移动变电站进行全面检查,确保设备正常运行。
3. 操作人员必须检查供电线路和接地装置是否连接牢固,并定期对其进行维护和保养。
四、操作流程1. 在操作前,操作人员必须确保移动变电站已停止运行。
2. 操作人员必须按照规定的程序对移动变电站进行开机操作,并确保操作过程中无危险发生。
3. 在移动变电站运行期间,操作人员必须定期检查设备的运行状态,并做好记录。
4. 在移动变电站运行期间,操作人员必须随时关注电压和电流的变化,及时调整电力供给。
5. 在移动变电站停机前,操作人员必须按照规定的程序对设备进行停机操作,并确保操作过程中无危险发生。
五、操作安全1. 操作人员必须保持警觉,严禁酒后操作移动变电站。
2. 操作人员在操作移动变电站时,必须遵守相关的操作规范和安全规定,严禁违章操作。
3. 操作人员在操作过程中,必须随时注意设备的工作温度和震动情况,及时处理异常情况。
4. 操作人员在操作移动变电站时,必须遵守相关的电力安全法规,确保电力供应的安全。
5. 操作人员在操作移动变电站时,必须保持设备的清洁和整洁,定期进行维护和保养。
六、操作故障处理1. 在操作过程中,如果发现设备出现故障,操作人员必须及时停机,并进行相应的故障排除。
2. 在处理移动变电站故障时,操作人员必须按照规定的程序和方法进行,严禁随意拆卸设备。
3. 在故障处理过程中,操作人员必须保持沟通畅通,及时向上级汇报情况。
变电站原理
变电站是电力系统中的重要组成部分,它扮演着将输电线路送来的高压电能转
变为适合配电和使用的低压电能的重要角色。
变电站原理涉及到电力系统中的许多重要概念和技术,下面将对变电站原理进行详细介绍。
首先,变电站的基本原理是通过变压器将输电线路送来的高压电能转变为适合
配电和使用的低压电能。
变压器是变电站中最重要的设备之一,它能够根据需要将电压升高或降低,从而满足不同电力系统的需求。
在变电站中,通常会设置多台变压器以满足不同电压等级的需求。
其次,变电站还包括其他重要设备,如断路器、隔离开关、电容器等。
这些设
备在电力系统中起着重要的作用,能够保障电力系统的安全运行和稳定供电。
断路器能够在电力系统出现故障时迅速切断电路,保护设备和人员的安全;隔离开关能够在需要对电力系统进行检修或维护时将设备隔离,确保操作人员的安全;电容器则能够提高电力系统的功率因数,提高系统的效率和稳定性。
此外,变电站还包括控制系统和保护系统。
控制系统能够对电力系统进行监测
和调节,确保系统的正常运行和稳定供电;保护系统则能够在电力系统出现故障时迅速切断电路,保护设备和人员的安全,同时对故障进行定位和排除,确保电力系统的可靠运行。
总的来说,变电站原理涉及到电力系统中的许多重要概念和技术,包括变压器、断路器、隔离开关、电容器、控制系统和保护系统等。
这些设备和系统共同构成了变电站,保障了电力系统的安全运行和稳定供电。
通过对变电站原理的深入了解,我们能够更好地理解电力系统的运行机理,提高电力系统的效率和可靠性,确保电力供应的稳定和安全。
变电站业务知识讲解变电站是电力系统中重要的组成部分,主要起到改变电压、输电、配电和保护等功能。
下面将为大家详细讲解变电站的业务知识。
一、变电站的定义及作用变电站是电力系统中的一个重要环节,主要用于改变输电线路的电压级别,实现高压输电线路与低压配电线路之间的衔接。
变电站的作用可以总结如下:1. 改变电压:将高压输电线路的电压经过变压器进行降压或升压,以满足不同电压等级的电力需求。
例如,变电站可以将220kV的电压降压为110kV、35kV、10kV等等。
2. 输电:将变压器降压后的电力通过输电线路传输到各个终端用户,实现电力的远距离传输。
3. 配电:将输电线路中的电力进一步降压,供应给城市、乡村等各个终端用户。
变电站可以根据需求将电力供应给不同的用户,满足其用电需求。
4. 保护:变电站通过安装各种保护设备,对电力系统进行保护,防止过电流、过电压等电力故障对系统的损害。
二、变电站的组成及功能1. 变电站主要由变压器、刀闸、断路器、继电保护设备、电容器、电抗器等组成,下面分别介绍其功能:- 变压器:用于改变电压级别,实现电能传输和分配。
- 刀闸:用于切换电路连接或断开电路,以便进行维护、修理或新增设备。
- 断路器:用于保护电力系统,当发生短路、过载等故障时,断路器能够快速切断电路,避免故障扩大。
- 继电保护设备:监测电力系统的运行情况,一旦发生故障,及时切断电路,以保护电力系统的安全运行。
- 电容器:用于补偿无功功率,提高电力系统的功率因数。
- 电抗器:用于补偿电力系统中的电感,提高电力系统的功率因数。
2. 变电站的工作流程变电站的工作流程一般分为以下几个步骤:- 收集电力:变电站从电力系统中收集电力,主要通过输电线路实现。
- 输电变压:变电站将高压输电线路的电压变压为低压,以供应给不同终端用户。
- 配电:将电力通过配电线路输送到各个终端用户,满足其用电需求。
- 保护:变电站安装各种保护设备,对电力系统进行监测和保护,一旦发生故障,及时切断电路,保证电力系统的安全运行。
