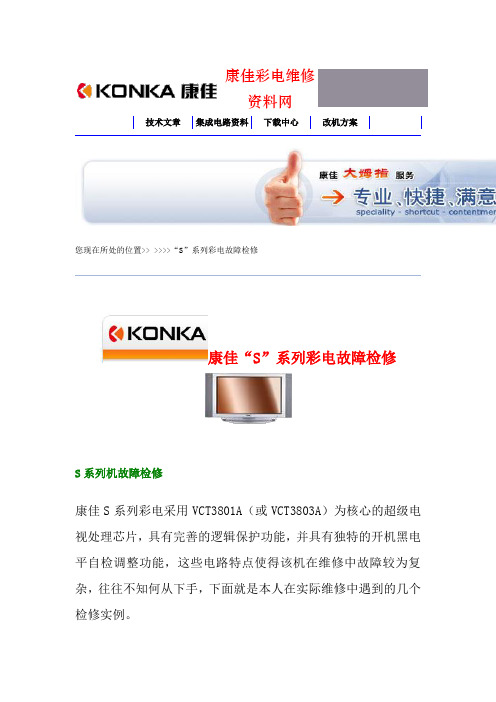

康佳彩电维修资料网技术文章集成电路资料下载中心改机方案您现在所处的位置>> >>>>“S”系列彩电故障检修康佳“S”系列彩电故障检修S系列机故障检修康佳S系列彩电采用VCT3801A（或VCT3803A）为核心的超级电视处理芯片，具有完善的逻辑保护功能，并具有独特的开机黑电平自检调整功能，这些电路特点使得该机在维修中故障较为复杂，往往不知何从下手，下面就是本人在实际维修中遇到的几个检修实例。
实例1机型P2971S故障现象：有时能开机，有时不能，能开机时图像正常，但无伴音或音小。
故障检修：此机是软故障，根据总线故障维修方法，认为总线存在问题，更换存储器后试机，故障依旧，接着检查由总线控制的IC对应脚位电压，都正常。
随后从伴音故障分析得知，若丽音解码板有问题会影响到总线的数据传输，因晶振是易损元件，将Z201（）代换后试机一切正常。
实例2机型P2971S故障现象：图声正常，无字符显示故障检测：检查字符形成电路的各元件无损坏，检查行场脉冲，均正常。
更换VCT3801A后故障依旧。
检查超级芯片的各脚电压也正常，只有CPU供电电压略低（3V）经查R910（欧）电阻变为欧换后一切正常。
实例3机型：P2971S故障现象：自动关机，开机瞬间有高压声故障检测：先断开R933（X射线保护），同时断开V948的基极，使其不会自动关机，此时若能开机，就可查有关电路，后查得VD915（18V稳压管）软击穿实例4机型：P2960S故障现象：关机有不规则亮点，时有时无故障检修：先检查消亮点电路，无元件损坏，随后拿着机芯试别的CRT，故障依旧，说明此机芯板存在问题。
接着换CRT管座，问题解决。
仔细比较两个管座发现坏管座的两个聚焦脚靠的太近，引起打火所致。
实例5机型：T2576S故障现象：有字符显示，无图无光（黑屏）故障检修：有字符，说明行场工作正常，无光，根据亮度电路故障检查后，无元件损坏，试换VCT3801A后故障依旧，换存储器无效，随后检测到N102（HCF4052BE）电子逻辑开关坏。
家里有使用康佳电视的朋友吗，当电视出现故障你知道怎么维修吗，附近的维修点你了解吗？今天小编搜集了康佳电视常见的故障给你介绍下。
1.康佳液晶电视花屏原因所谓花屏，常见为屏幕有图像，但图像上覆盖有点状、片状、马赛克干扰。
造成此类故障的部位有：逻辑板、液晶屏、电脑板的TTL或LVDS信号形成部分（小屏幕多为TTL信号，大屏幕多为LVDS信号，以下简称LVDS信号）。
2.康佳液晶电视花屏检修方案检修此故障时，首先要区分故障是在逻辑板及液晶部分，还是在电脑板的LVDS信号部分。
打开用户菜单，观察图像花屏的同时，看看用户菜单是否也伴随有花屏的故障现象，如果用户菜单正常，只是图像出现花屏现象，问题一般在电脑板的隔行转逐行及scaler处理芯片电路上。
一般可以补焊进行判断（对于BGA封装形式的芯片我们可以按压芯片，同时观察屏幕花屏现象是否有明显变化，如果变化明显，一般为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将接触不良脚重新补焊即可）。
如果打开用户菜单，屏幕上菜单也存在花屏现象，则只能通过代换电脑板和逻辑板进行判断。
屏幕出现花屏和不定时花屏的故障，常见为LVDS插线接触不良，清理连接线即可。
逻辑板上出现故障率较高的部位为逻辑板上电源电路损坏居多，资料和元件奇缺，现阶段只能整块更换，检测未发现逻辑板上有明显的短路现象时，可以更换保险一试，然后观察故障是否排除。
3.康佳电视售后维修案例：康佳LED40F2200NE液晶电视不开机故障维修故障描述：一台康佳LED40F2200NE液晶三合一主板，板号35017585。
通电指示灯红灯能变绿灯，背光不亮，无声，不开机！维修过程：接修一台客户拿来的康佳LED40F2200NE液晶电视，故障表现不开机，该机电源板、主板、背光板三合一，换板要好几百元，成本比较高。
先检查再说，上电用电压表测量12V 5V 3.3V 1.5V 1.2V 电压，所有电压都正常。
连接串口查看打印信息，BIST0-FAIL，说明DDR内存故障，DDR内存在主芯片内部，要换主芯片MSD6A638JSMG-WL，可不是容易的事情。
电视维修实例康佳T953PD彩色电视机整机三无,按遥控开关键,红灯闪亮即灭,但不开机微处理控制电路V405的Ub为0.45V,V405发射结开路康佳T953PD彩色电视机图像正常,伴音小且有很大的干扰声伴音鉴频电路T103失效康佳T953PD彩色电视机声图均有,但图像右边有约3cm的黑边行锯齿波积分电路RP304变值康佳T953PD彩色电视机图像中的上部稀疏,只有下部10cm的垂直黑边场反馈输入电路N301的27脚电压为6.8V,C448漏电康佳T953PD彩色电视机收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭电源电路D401活动片断裂康佳T953PD彩色电视机三无,指示灯亮,启动机器时红灯熄灭,开关机瞬间有咕声电源;电路TA7698的33脚电压为8.4V,R363开路康佳T953PD彩色电视机开机三无,红指示灯亮一下后常亮遥控电路TLP621损坏康佳T953PD彩色电视机有伴音,光栅暗,色度对比度,亮度失控亮度通道电路D301短路康佳T953PD彩色电视机正常收看突然无像无声,屏幕有正常的噪波点高频头电路RF AGC电压为5.V7,C119漏电康佳T953PD彩色电视机自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过节目信号识别电路V609的Ub这0.04V,R658虚焊康佳T953PD彩色电视机每次开机或更换频道时均需要重新调谐才能选出正常的电视节目存储器电路N602的12脚与601的34脚的连接铜箔断裂康佳T953PD彩色电视机绿色字符显示为黑色字符字符显示电路C345两端电压为0V,R352变值康佳T953PD彩色电视机伴音失控ATT电路TA7680AP的1脚电压在3.5V且有变化,V608击穿康佳T953PD彩色电视机U频收不到节目调谐电压电路CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏康佳T953PD彩色电视机自动搜台不能锁定AFC电路当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路康佳T953PD彩色电视机能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置存储电路M5868SP的2脚无-30V电压,M5865SP损坏康佳T953PD彩色电视机预置好的电视节目10分钟后消失调谐电压电路V101击穿康佳T953PD彩色电视机不能自动搜台,屏幕无字符显示自动搜台的键盘电路S605损坏康佳T953彩色电视机黑白图像及伴音正常,但图像无彩色解码电路N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏康佳T953彩色电视机伴音失真并有杂音,但图像无彩伴音电路L604失谐康佳T953彩色电视机音量失控,其它各功能正常音量控制电路IC602损坏康佳T953彩色电视机开启电源后无任何反应遥控电源电路T401电压为0V,T401的保险丝熔断康佳T953彩色电视机开机无光,无音,电源灯亮,遥控不起作用电源电路C403两端电压为20V,电源开关组件下面的红色纸片漏电康佳T953彩色电视机收看中突然无声无像,屏幕有正常的噪波RFAGC电路RFAGC电压为5.7V,C119漏电康佳T953彩色电视机U段接收正常,V段无图无声VHF电压控制Q606 Uc正常为11.5V,R628开路康佳T953彩色电视机无光无声,无字符显示,指示灯随开关而亮灭行扫描电路行回扫变压器因高压击穿,并烧坏偏转线圈康佳T953彩色电视机图像上有虚线斜条,且斜条飘忽不定场输出电路C453漏电康佳T953彩色电视机图象模糊,伴音失真中放电路N101的11脚电压为5.25V,C119漏电康佳T953彩色电视机开机正常,一会变为白光成A V状态图像通道电路N101的15脚电压为4V,5脚电压为6.8V,C116失效康佳T953彩色电视机绿色字符显示为黑色字符,节目不能存储,转换频道后,原电视节目消失,必须重复预置存储器电路N602的12脚无电压,R352开路康佳T953彩色电视机伴音换控伴音电路V608击穿康佳T953彩色电视机U段收不到节目微处理电路N601在H段搜索时不能从0V转为5V,N601损坏康佳T953彩色电视机自动搜台锁不住AFT电路N101的13脚电压在 6.36V上下摆动,V604击穿康佳T953彩色电视机电视节目10分钟左右消失高频头调谐电压电路BT端电压为20.3V,V101损坏康佳T953彩色电视机在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声自动亮度电路R425变值康佳T953彩色电视机整机三无,亦无字符显示,按遥控电源键时,红灯亮过压保护电路V305的Uc为0.6V,R426开路康佳T953彩色电视机整机三我,屏幕无显示,待命灯亮时钟脉冲电路N601的28,29脚无脉冲,Z601漏电康佳T953彩色电视机通电后,面板上的红灯亮,但整机三无,亦无字符显示待命电源电路N60117脚电压为4.6V,R669变值,C611漏电康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复保护电路VD301失效康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复取样电路RP401不良康佳T953P彩色电视机电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声可控硅保护电路V407开路康佳T953P彩色电视机接通电源开关,电源灯不亮辅助电源电路VD403负端无16Ｖ电压,VD401也无-30V电压,遥控变压器开路康佳T953P彩色电视机图像模糊且有回扫线行扫描电路C455漏电康佳T953P彩色电视机屏幕上有色斑消磁电路T401损坏康佳T953P彩色电视机图像模糊,伴音失控AGC电路N101的(11)脚电压为0.5V(正常为5.25V),C119漏电康佳T953P彩色电视机无光栅,无伴音,无字符显示, 按遥控器的开/关机键,面板上红指示灯能亮灭,但不能开机行扫描电路V405的Ub为2V(正常为0.45V),V405击穿康佳T953P彩色电视机黑白图像基本正常,但无彩色,伴音较小且噪声大中频前置放大电路SA101损坏康佳T953P彩色电视机一条水平亮线. 场扫描电路IC401的(3)'(6)脚无电压,R431断路. 康佳T953P彩色电视机开机"三无",且伴有"嘟嘟"声一条水平亮线行扫描电路+B无电压输出.C420漏电.康佳T953P彩色电视机开机2分钟后行失步,关机后再开机,故障重现AFC电路C343(0.47υF/50V)容量失效.康佳T953P彩色电视机绿色字符显示为黑色字符字符显示电路R352失效康佳T953P彩色电视机U频道节目收不到频段切换电路N601的1脚电压在U段不能从0V回转为5V.N601损坏.康佳T953P彩色电视机能自动搜台,但不能锁台AGC脉冲输入电路N101的13脚电压在6.36上下摆动,C610开路失效康佳T953P彩色电视机设置好的电视节目10分钟后消失调谐电压控制电路V101不良康佳T953P彩色电视机能自动搜台,但屏幕无字符显示键盘电路S605断路康佳T953P彩色电视机音正常,图像模糊,约半小时后清晰显像管及管座显像管11脚与12脚的反向电阻为0Ω,显像管管座KB漏电康佳T953P彩色电视机伴音正常,暗无像亮度通道电路N301的8脚电压8.4V,D301短路康佳T953P彩色电视机每次开机或更换频道时均需重新调谐才能收看存储器控制电路N602的12脚与34脚断裂康佳T953P彩色电视机搜台时各频段不停地循环搜索,画面淡且一闪而过同步信号校正电路V609的Ue为0.04V,R658开路康佳T953P彩色电视机选台时只能选到部分电台,且图象不稳,无法收看调谐电压电路BP 端只能在0-24V间变化,C102漏电康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路TH901开路康佳T963A彩色电视机无光,无声,无像电源电路T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路X601失效康佳T963A彩色电视机无光无音,无像开关电源电路CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机伴音小鉴频电路T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路V117漏电康佳T963A彩色电视机场线性差场扫描电路C452漏电康佳T963A彩色电视机灵敏度低中放通道电路C117漏电康佳T963A彩色电视机VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索AFC电路T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路TA7698AP 稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左PCA84C640的RC时钟振荡电路PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点PCA84C640的14位D/A转换电路ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路IC402损坏康佳T963A彩色电视机有音,无像行扫描电路R411变值康佳T963A彩色电视机无光无音开关电源R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路Q402击穿康佳KK-T2103彩色电视机无光无声电源电路D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路+140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目AFT电路IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路V008的Ub为0V,C059击穿康佳T2506彩色电视机AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住AFT电压电路TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路YA8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路TA8759第34脚电压为3V,C319漏电康佳T2510彩色电视机在接收中,H段突然声图皆无,但L,U频段一直正常H频段控制电路高频头第6脚电压为12V,V104虚焊康佳T2510彩色电视机开机屏幕呈很亮的光栅,数秒后光栅消失,但伴音正常亮度电路R416开路康佳T2510彩色电视机开机后无光栅,但伴音完好过压保护电路IC801第30脚电压为0V,C513漏电康佳T2510彩色电视机开机后无光栅,但伴音完好X射线保护电路TA7698AP第30脚电压为0V,C622开路康佳T2510彩色电视机无光栅,无伴音开关电源电路STR-6309击穿康佳T2512A彩色电视机AGC失控,各种制式下图像和伴音均是信噪比差,调VR001无效中频通道电路TA8411的7脚电压无变化,T8611损坏康佳T2512A彩色电视机PAL制,NTSC制SCEM制均无像,无音中频通道电路TA8611的1,2脚电压为2.6左右,TA8611损坏康佳T2512A彩色电视机图像正常,无音,只有沙沙声,噪声大小可调伴音中频通道电路T8615第12脚无波形,C104断路康佳T2512A彩色电视机字符显示正常,但手动和自动寻台时各频段无图像, 中放电路高频头第5脚电压为3.9VC003开路康佳T2512A彩色电视机伴音正常,但图像彩色时有时无PAL解码电路TA8759N 25脚电压为5.6V,C332开路康佳T2512A彩色电视机重放SECAM制节目时,屏幕全红,而其它制式节目正常SECAM色解码电路TA8759第64脚电压为7V,C346击穿康佳T2512A彩色电视机每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度亮度信号处理电路TA8759第51脚电压为5V,C349漏电康佳T2512A彩色电视机自动搜台正常,手动搜台时无PAK屏显,无像无音搜台编码与解码电路MN15287WE第13脚电压始终为0V康佳T2512A彩色电视机图像为黑而模糊的彩色影像,调小色饱和度只有暗淡的光栅亮度电路TA8759第59脚电压为0V,TA8759损坏康佳T2512A彩色电视机光栅时有时无,行不同步同步分离电路TA8759第29脚电压为0.73V,C310短路康佳T2512A彩色电视机接收NTSC制节目时,图像的水平位置偏左行中心校正电路Q308损坏康佳T2512A彩色电视机在任何制式光栅均不满屏场锯齿波形成电路TA8759N第31脚电压为6.6V,C323不良康佳T2512A彩色电视机无伴音,只有较大的嗡嗡声中放电路C294严重漏电康佳T2512A彩色电视机三无,红灯亮电源稳压电路V901的Ub 为-2.6V,VD917击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光有噪声+5V稳压电源电路N601的52脚无电压,V908击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光,有雪花,有噪声,无图+5V稳压电源电路N601的52脚电压为4.95V,27脚电压为4.91V,R918开路康佳T2916A彩色电视机三无,电源灯不亮偏置电路+B电压为0V,V908击穿康佳T2916A彩色电视机三无,民源灯亮开关电源电路+B电压降到0.7V,V901的Ue为0V,R951一脚虚焊康佳T2916A彩色电视机三无,电源灯亮输出电路+B电压上升到38V即下降至0V,V402击穿康佳彩电维修1．康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。
康佳彩电通病及维修经验20例T系列机故障检修实例1 机型P2903T故障现象: 伴音平衡失控分析与检修：开机后伴音平衡不起作用，拔掉XS202或XS203任一插排，另一声道也无伴音，用另一性能完好的TV信号处理板试机故障依旧，故障应在功放部分，检查功放外围元件无损坏，这时发现扬声器负极的两根黑线连接不正常，应连接左声道的黑线连到了右声道的负极，连接右声道的黑线连接在左声道的负极，将两根线正确连接后开机故障排除。
实例2 机型P2903T故障现象: 白光栅回扫线分析与检修：开机观察故障是白光栅，有回扫线。
测显像管的R、G、B脚，电压都在40伏左右，明显偏低。
证明故障是阴极电压低所至。
测量视放板的输入端XS501的3、5、7脚（R、G、B信号输入端）电压。
都是3.5伏的正常电压。
说明故障出在视放板上。
从电路设计原理上分析，R、G、B矩阵电路基本上是各自独立的。
如果某一路中有元件损坏，应该只影响到这一路中各点的电压，不会导致三枪的电压一起降低。
只有在共有的电路中有元件损坏才会引起这种现象。
从电路原理可知，共有的电路只有TDA6111的1脚。
从电路可知，三只TDA6111的1脚是接在一起的，如果此路有故障，就可以导致三枪电压同时出现异常。
测1脚电压为1.8伏，正常值为3.2伏。
明显偏低。
将三个TDA6111各自的1脚上所接的电容C508、C509、C511拆除后再开机，1脚电压恢复了正常值3.2伏，图象也正常了。
说明这三个电容中有一个漏电了。
于是将三只电容一起更换掉（此元件是贴片件，很难测出是哪一只损坏，为防止机器返修，三只电容要一起都换掉）。
开机观察，故障未再出现。
实例3 机型P2906T故障现象: VGA状态无字符分析与检修：该机TV、A V状态字符正常，VGA状态时无字符，但操作正常，在无信号输入时一切正常，怀疑信号问题，但将该信号输入至其它机时一切正常，故怀疑此机软件设置可能出问题并逐一核对也无不对之处，从字符形成原理分析可能是行场脉冲不对，超出屏幕显示范围，A V、TV正常，说明并无硬件损坏，VGA 状态下的图像受VGA信号的行场同步信号控制但接至其它机正常，怀疑本机行场调整可能影响到字符，经仔细调查果真如此实例4 机型P2906T故障现象: 开机烧行管分析与检修：开机检修发现行管击穿，换之再开机又击穿，经检查行振荡到行输出的元件无异常，换后端处理板后故障排除。
康佳“C”系列彩电故障检修C系列机故障检修实例1 机型：T3472C故障现象：无光栅分析与维修：开机发现有时有光栅有时无光栅，当有光栅时拍击出现1-2CM宽的垂直竖线随后出现无光栅。
此时测+B只有十几伏处于待机。
根据出现1-2CM宽的垂直竖线的现象看，通常是行输出偏转电路故障引起，细查行部分发现枕校电感L401(虚焊)重新焊好后开机故障排除。
实例2 机型：T2990C故障现象：光栅模糊，类似散焦分析与维修：开机观察电源指示灯亮为绿色，说明已是开机状态，但屏幕上无光，调整加速极电压可看到光栅类似散焦，屏幕无字符，按压面板键与遥控键均无作用。
根据现象分析CPU工作不正常，测+5V供电升高至+8V左右查+5V供电电路N903(AN7805)损坏，换后故障排除。
实例3 机型：T2990C故障现象：无光栅分析与维修：测+B（130V）电压正常，视放200V正常，说明扫描电路基本正常。
当测CPU的42脚+5V供电时发现只有+3V,查供电电路发现R958(10Ω/0.5W)阻值变大和N903(AN7805)同时损坏，更换后开机一切正常。
实例4 机型：T2966C故障现象：行幅窄分析与维修：开机发现图像已缩小到原图像的1/3左右，测+B（130V）电压正常，用工厂遥控器调整工厂菜单的行幅是图像无变化，测调整管V408(BUK474-200)的源极上没有电压。
挑开源极电阻R439(3.3Ω/2W)测量发现已开路，更换后正常。
实例5 机型：T3477C故障现象：开机一分钟图像抖动分析与维修：从故障现象判断可能是场脉冲不稳定，或是场脉冲信号有被消减现象，也有可能是同步脉冲信号有杂波信号等异常情况。
查小信号处理电路N101(OM8839)外围电路未见异常判断小信号处理集成电路N101可能不良换OM8839后排除故障。
实例6 机型：T3477C故障现象：图像顶部扭曲（上摆头）分析与维修：一般情况下是AGC滤波或相位滤波等不良造成的，检查AGC 滤波电容C115(2.2uF)故障依旧，再查相位滤波电容C301(4.7nF)发现有变质现象，换C301后故障排除。
康佳LED32液晶电视背光不亮检修
故障现象：一台康佳LED32F3200CE型液晶电视（主板型号为35017303)，开机后背光不亮。
检修处理：拆机检查，上电测量恒流板输出的LED+电压【测试点为滤波电容C753(22μF/250V)两端】,待机时(红灯亮)为58V，二次开机后为96V(明显低于正常值150V)。
用LED灯条测试仪测量两组灯条的工作电压68V，判断灯条正常。
故障原因应是恒流板上的升压电路未工作。
检查由VD751、N701、V701、L701和L702组成的恒流电路，发现二极管 VD751已击穿。
如下图所示。
VD51的原型号是SB2200(最大区间电流为2A，耐压为200V)，换用SB5200 型二极管(5A/200V)后开机，背光点亮，此时测量C753两端电压已升到150V。
接入信号，声音、图像都正常。
考虑到LED背光灯条易损坏，为延长灯条的使用寿命，决定降低灯条工作电流。
该机的背光电流调节电路由R760(20Ω)，R761(10Ω)、R759(4.7Ω)、R758(4.7Ω)并联组成。
如下图所示。
经过实验，拆下R758后，灯条电流减少了100mA，且图像亮度无明显下降。
康佳液晶电视维修——典型机芯故障检修要点1.故障现象分析：在维修液晶电视时，首先需要仔细分析故障现象。
有些常见的机芯故障包括无法开机、无显示、图像不稳定、图像花屏、颜色不准确等。
根据用户的描述和实际观察，确定故障的具体表现，这将有助于快速定位故障原因。
2.电路检查：接下来需要检查电视的电路板，看看是否有明显的焊接问题、破裂或烧毁的元件等。
需要仔细观察，如果发现问题，应及时更换或修复相应的元件。
3.电源检查：检查电源是否正常工作，检查电源线是否正确连接。
可以使用万用表检测电源的输出电压，确保其在标准范围内。
如果电源有问题，应更换或修复电源板。
4.数据线检查：机芯故障可能是由于数据线连接不良或损坏所致。
检查数据线是否正确连接，是否有折断或破损。
可以尝试更换数据线，如果问题依然存在，则可能是数据接口或机芯本身有问题。
5.机芯更换：如果经过上述步骤仍无法解决问题，可能需要更换机芯。
在更换机芯之前，应先确认机芯的具体型号和规格，确保新的机芯与电视的兼容性。
更换机芯需要小心操作，避免过度或不正确的连接。
7.后续检测：在更换机芯或升级固件后，需要对电视进行全面测试，确保问题已经完全解决。
测试项目包括开机、显示效果、图像稳定性、色彩准确性等。
如果问题依然存在，可能需要进一步检查其他相关电路和元件。
在检修康佳液晶电视时，需要具备一定的电子维修知识和实践经验。
如果自己没有足够的技术能力，建议寻求专业的维修人员的帮助。
同时，为了保证电视的安全和良好的使用体验，建议定期保养和清洁电视，并遵循正确的使用方法和注意事项。
康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路 IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路 Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路 iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路 TH901开路康佳T963A彩色电视机无光,无声,无像电源电路 T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路 IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路 X601失效康佳T963A彩色电视机无光无音,无像开关电源电路 CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路 Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路 IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路 IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机伴音小鉴频电路 T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路 V117漏电康佳T963A彩色电视机场线性差场扫描电路 C452漏电康佳T963A彩色电视机灵敏度低中放通道电路 C117漏电康佳T963A彩色电视机 VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路 D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路 TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索 AFC电路 T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路 R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路 CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路 TA7698AP稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路 PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路 Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化 PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左 PCA84C640的RC时钟振荡电路 PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路 IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路 IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点 PCA84C640的14位D/A转换电路 ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路 IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路 IC402损坏康佳T963A彩色电视机有音,无像行扫描电路 R411变值康佳T963A彩色电视机无光无音开关电源 R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路 IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路 Q402击穿康佳KK-T2103彩色电视机无光无声电源电路 D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路 TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路 C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路 TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路 Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路 +140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路 IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目 AFT电路 IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路 IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路 IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路 IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路 Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路 L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路 V008的Ub为0V,C059击穿康佳T2506彩色电视机 AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机 PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路 IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路 IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路 F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路 YA8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路 MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路 TA8759第34脚电压为3V,C319漏电康佳T953PD彩色电视机整机三无,按遥控开关键,红灯闪亮即灭,但不开机微处理控制电路 V405的Ub为0.45V,V405发射结开路康佳T953PD彩色电视机图像正常,伴音小且有很大的干扰声伴音鉴频电路 T103失效康佳T953PD彩色电视机声图均有,但图像右边有约3cm的黑边行锯齿波积分电路 RP304变值康佳T953PD彩色电视机图像中的上部稀疏,只有下部10cm的垂直黑边场反馈输入电路 N301的27脚电压为6.8V,C448漏电康佳T953PD彩色电视机收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭电源电路 D401活动片断裂康佳T953PD彩色电视机三无,指示灯亮,启动机器时红灯熄灭,开关机瞬间有咕声电源;电路 TA7698的33脚电压为8.4V,R363开路康佳T953PD彩色电视机开机三无,红指示灯亮一下后常亮遥控电路 TLP621损坏康佳T953PD彩色电视机有伴音,光栅暗,色度对比度,亮度失控亮度通道电路 D301短路康佳T953PD彩色电视机正常收看突然无像无声,屏幕有正常的噪波点高频头电路 RF AGC电压为5.V7,C119漏电康佳T953PD彩色电视机自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过节目信号识别电路 V609的Ub这0.04V,R658虚焊康佳T953PD彩色电视机每次开机或更换频道时均需要重新调谐才能选出正常的电视节目存储器电路 N602的12脚与601的34脚的连接铜箔断裂康佳T953PD彩色电视机绿色字符显示为黑色字符字符显示电路 C345两端电压为0V,R352变值康佳T953PD彩色电视机伴音失控 ATT电路 TA7680AP的1脚电压在3.5V且有变化,V608击穿康佳T953PD彩色电视机 U频收不到节目调谐电压电路 CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏康佳T953PD彩色电视机自动搜台不能锁定 AFC电路当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路康佳T953PD彩色电视机能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置存储电路 M5868SP的2脚无-30V电压,M5865SP损坏康佳T953PD彩色电视机预置好的电视节目10分钟后消失调谐电压电路 V101击穿康佳T953PD彩色电视机不能自动搜台,屏幕无字符显示自动搜台的键盘电路 S605损坏康佳T953彩色电视机黑白图像及伴音正常,但图像无彩色解码电路 N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏康佳T953彩色电视机伴音失真并有杂音,但图像无彩伴音电路 L604失谐康佳T953彩色电视机音量失控,其它各功能正常音量控制电路 IC602损坏康佳T953彩色电视机开启电源后无任何反应遥控电源电路 T401电压为0V,T401的保险丝熔断康佳T953彩色电视机开机无光,无音,电源灯亮,遥控不起作用电源电路 C403两端电压为20V,电源开关组件下面的红色纸片漏电康佳T953彩色电视机收看中突然无声无像,屏幕有正常的噪波 RFAGC电路 RFAGC电压为5.7V,C119漏电康佳T953彩色电视机 U段接收正常,V段无图无声 VHF电压控制 Q606 Uc正常为11.5V,R628开路康佳T953彩色电视机无光无声,无字符显示,指示灯随开关而亮灭行扫描电路行回扫变压器因高压击穿,并烧坏偏转线圈康佳T953彩色电视机图像上有虚线斜条,且斜条飘忽不定场输出电路 C453漏电康佳T953彩色电视机图象模糊,伴音失真中放电路 N101的11脚电压为5.25V,C119漏电康佳T953彩色电视机开机正常,一会变为白光成A V状态图像通道电路 N101的15脚电压为4V,5脚电压为6.8V,C116失效康佳T953彩色电视机绿色字符显示为黑色字符,节目不能存储,转换频道后,原电视节目消失,必须重复预置存储器电路 N602的12脚无电压,R352开路康佳T953彩色电视机伴音换控伴音电路 V608击穿康佳T953彩色电视机 U段收不到节目微处理电路 N601在H段搜索时不能从0V转为5V,N601损坏康佳T953彩色电视机自动搜台锁不住 AFT电路 N101的13脚电压在6.36V上下摆动,V604击穿康佳T953彩色电视机电视节目10分钟左右消失高频头调谐电压电路 BT端电压为20.3V,V101损坏康佳T953彩色电视机在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声自动亮度电路 R425变值康佳T953彩色电视机整机三无,亦无字符显示,按遥控电源键时,红灯亮过压保护电路 V305的Uc为0.6V,R426开路康佳T953彩色电视机整机三我,屏幕无显示,待命灯亮时钟脉冲电路 N601的28,29脚无脉冲,Z601漏电康佳T953彩色电视机通电后,面板上的红灯亮,但整机三无,亦无字符显示待命电源电路 N60117脚电压为4.6V,R669变值,C611漏电康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复保护电路 VD301失效康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复取样电路 RP401不良康佳T953P彩色电视机电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声可控硅保护电路 V407开路康佳T953P彩色电视机接通电源开关,电源灯不亮辅助电源电路 VD403负端无16Ｖ电压,VD401也无-30V电压,遥控变压器开路康佳T953P彩色电视机图像模糊且有回扫线行扫描电路 C455漏电康佳T953P彩色电视机屏幕上有色斑消磁电路 T401损坏康佳T953P彩色电视机图像模糊,伴音失控 AGC电路 N101的(11)脚电压为0.5V(正常为5.25V),C119漏电康佳T953P彩色电视机无光栅 ,无伴音,无字符显示, 按遥控器的开/关机键,面板上红指示灯能亮灭,但不能开机行扫描电路 V405的Ub为2V(正常为0.45V),V405击穿康佳T953P彩色电视机黑白图像基本正常,但无彩色,伴音较小且噪声大中频前置放大电路 SA101损坏康佳T953P彩色电视机一条水平亮线. 场扫描电路 IC401的(3)’(6)脚无电压,R431断路.康佳T953P彩色电视机开机"三无",且伴有"嘟嘟"声一条水平亮线行扫描电路 +B无电压输出.C420漏电.康佳T953P彩色电视机开机2分钟后行失步,关机后再开机,故障重现 AFC电路C343(0.47υF/50V)容量失效.康佳T953P彩色电视机绿色字符显示为黑色字符字符显示电路 R352失效康佳T953P彩色电视机 U频道节目收不到频段切换电路 N601的1脚电压在U段不能从0V回转为5V.N601损坏.康佳T953P彩色电视机能自动搜台,但不能锁台 AGC脉冲输入电路 N101的13脚电压在6.36上下摆动,C610开路失效康佳T953P彩色电视机设置好的电视节目10分钟后消失调谐电压控制电路 V101不良康佳T953P彩色电视机能自动搜台,但屏幕无字符显示键盘电路 S605断路康佳T953P彩色电视机音正常,图像模糊,约半小时后清晰显像管及管座显像管11脚与12脚的反向电阻为0Ω,显像管管座KB漏电康佳T953P彩色电视机伴音正常,暗无像亮度通道电路 N301的8脚电压8.4V,D301短路康佳T953P彩色电视机每次开机或更换频道时均需重新调谐才能收看存储器控制电路 N602的12脚与34脚断裂康佳T953P彩色电视机搜台时各频段不停地循环搜索,画面淡且一闪而过同步信号校正电路 V609的Ue为0.04V,R658开路康佳T953P彩色电视机选台时只能选到部分电台,且图象不稳,无法收看调谐电压电路 BP端只能在0-24V间变化,C102漏电康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路 IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路 Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路 iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路 TH901开路康佳T963A彩色电视机无光,无声,无像电源电路 T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路 IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路 X601失效康佳T963A彩色电视机无光无音,无像开关电源电路 CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路 Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路 IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路 IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机伴音小鉴频电路 T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路 V117漏电康佳T963A彩色电视机场线性差场扫描电路 C452漏电康佳T963A彩色电视机灵敏度低中放通道电路 C117漏电康佳T963A彩色电视机 VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路 D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路 TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索 AFC电路 T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路 R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路 CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路 TA7698AP稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路 PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路 Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化 PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左 PCA84C640的RC时钟振荡电路 PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路 IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路 IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点 PCA84C640的14位D/A转换电路 ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路 IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路 IC402损坏康佳T963A彩色电视机有音,无像行扫描电路 R411变值康佳T963A彩色电视机无光无音开关电源 R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路 IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路 Q402击穿康佳KK-T2103彩色电视机无光无声电源电路 D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路 TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路 C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路 TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路 Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路 +140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路 IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目 AFT电路 IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路 IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路 IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路 IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路 Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路 L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路 V008的Ub为0V,C059击穿康佳T2506彩色电视机 AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机 PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路 IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路 IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路 F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路 Y A8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路 MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路 TA8759第34脚电压为3V,C319漏电康佳T2510彩色电视机在接收中,H段突然声图皆无,但L,U频段一直正常 H频段控制电路高频头第6脚电压为12V,V104虚焊康佳T2510彩色电视机开机屏幕呈很亮的光栅,数秒后光栅消失,但伴音正常亮度电路 R416开路康佳T2510彩色电视机开机后无光栅,但伴音完好过压保护电路 IC801第30脚电压为0V,C513漏电康佳T2510彩色电视机开机后无光栅,但伴音完好 X射线保护电路 TA7698AP第30脚电压为0V,C622开路康佳T2510彩色电视机无光栅,无伴音开关电源电路 STR-6309击穿康佳T2512A彩色电视机 AGC失控,各种制式下图像和伴音均是信噪比差,调VR001无效中频通道电路 TA8411的7脚电压无变化,T8611损坏康佳T2512A彩色电视机 PAL制,NTSC制SCEM制均无像,无音中频通道电路 TA8611的1,2脚电压为2.6左右,TA8611损坏康佳T2512A彩色电视机图像正常,无音,只有沙沙声,噪声大小可调伴音中频通道电路 T8615第12脚无波形,C104断路康佳T2512A彩色电视机字符显示正常,但手动和自动寻台时各频段无图像, 中放电路高频头第5脚电压为3.9VC003开路康佳T2512A彩色电视机伴音正常,但图像彩色时有时无 PAL解码电路 TA8759N 25脚电压为5.6V,C332开路康佳T2512A彩色电视机重放SECAM制节目时,屏幕全红,而其它制式节目正常 SECAM色解码电路 TA8759第64脚电压为7V,C346击穿康佳T2512A彩色电视机每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度亮度信号处理电路 TA8759第51脚电压为5V,C349漏电康佳T2512A彩色电视机自动搜台正常,手动搜台时无PAK屏显,无像无音搜台编码与解码电路 MN15287WE第13脚电压始终为0V康佳T2512A彩色电视机图像为黑而模糊的彩色影像,调小色饱和度只有暗淡的光栅亮度电路 TA8759第59脚电压为0V,TA8759损坏康佳T2512A彩色电视机光栅时有时无,行不同步同步分离电路 TA8759第29脚电压为0.73V,C310短路康佳T2512A彩色电视机接收NTSC制节目时,图像的水平位置偏左行中心校正电路 Q308损坏康佳T2512A彩色电视机在任何制式光栅均不满屏场锯齿波形成电路 TA8759N第31脚电压为6.6V,C323不良康佳T2512A彩色电视机无伴音,只有较大的嗡嗡声中放电路 C294严重漏电康佳T2512A彩色电视机三无,红灯亮电源稳压电路 V901的Ub 为-2.6V,VD917击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光有噪声 +5V稳压电源电路 N601的52脚无电压,V908击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光,有雪花,有噪声,无图 +5V稳压电源电路 N601的52脚电压为4.95V,27脚电压为4.91V,R918开路康佳T2916A彩色电视机三无,电源灯不亮偏置电路 +B电压为0V,V908击穿康佳T2916A彩色电视机三无,民源灯亮开关电源电路 +B电压降到0.7V,V901的Ue为0V,R951一脚虚焊康佳T2916A彩色电视机三无,电源灯亮输出电路 +B电压上升到38V即下降至0V,V402击穿康佳T2510屡烧开关管的特殊故障检修一例故障现象：开机炸保险，烧开关管。
康佳维修资料K系列彩电K系列彩电故障检修 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】康佳彩电维修资料网技术文章集成电路资料下载中心改机方案您现在所处的位置>> >>>>“K”系列彩电故障检修康佳“K”系列彩电故障检修K系列机故障检修实例1 机型：T3468K故障现象：开机“三无”但机内有吱吱声分析与维修：打开后盖发现行偏转脱焊（XS401），焊后仍未正常。
测+B回路发现行管击穿；枕校二极管VD401击穿；换后光栅正常，但行幅不足左右有100mm黑边并有枕形失真。
关机检查枕校电路V403(BVK474)坏；R411开路，更换后一切正常。
实例2 机型：T3468K故障现象：开机，能听到行起振，但马上就关机（有光栅闪过），指示灯亮。
分析与维修：T3468K机除主开关电源集成块TDA16846内部设有保护电路外，各负载电路上设有场输出失落保护；束流失落和过流保护；行输出过压保护。
当它们中一路启动都将反映到TDA9383的36、49脚，使1脚为高电位将整机保护关机。
首先测TDA9383的1脚在刚开机时为0V行起振后马上上升至关机。
因行能启动，行电路故障的可能性很小，重点应查场扫描。
后发现场扫描供电电阻虚焊。
实例3 机型：T3460K故障现象：开机有高压过20秒出现字符显示，随即自动关机。
分析与维修：可能是保护电路工作，测TDA9383的36脚电压正常，49脚为负压（正常为3V左右）！量行包7脚正常。
断开49脚与外围电路测49脚负压消失，说明是外围的负压加在49脚上。
查49脚至行包7脚元件发现C414坏。
实例4 机型：T2976K故障现象：开机有高压，光栅尚未出现就听见滴的一声，自动关机。
分析与维修：测TDA9383的36脚高于正常时的2V,测V463导通，V462截止（正常为导通）查V462的B极下地电阻R498开路。
LC32HS62B无声音上门到一乡村维修一台LC32HS62B无声音，本机采用的是LA42205的伴音功放，相信大家对这样的问题应该手到擒来，一般都是LA42205损坏，（可以通过测试两个喇叭插座上的电压来判断，正常时应该是电源供电的一半，并且插座上的两个脚的电压基本一致，如果LA42205损坏后这两个插座上的电压是不平衡的，即插座上的两个脚的电压是不一样的，一个高一个低。
）直接更换就可以了，更换的同时还要注意喇叭是否短路损坏，或者喇叭上的软编织线是否与喇叭外壳有相碰的可能，否则可能用不了多久就要返修。
本机没有发现喇叭有什么异常，于是换上一块全新的LA42205试机，声音正常。
看来应该就是LA42205的自身损坏引起没有声音。
由于此用户路途遥远（单程近90公里，和重庆梁平仅一河之隔）且用户耳朵听力有点不好，声音调得比较大，担心LA42205再次损坏。
想到技术论坛上介绍LA42205的最佳供电是9V，决定将电路更改一下，在LA42205的供电前串一个L7809，降低LA42205的供电，保障伴音功放的安全，在观察电路后发现在供电支路上有一个电感，将电感取下，这就避免了割铜皮对线路板造成的伤害。
找两节导线接在原电感的两端，再分别焊在L7809的1、3脚，（输入、输出脚）用一螺丝固定在伴音功放的散热片上，上紧螺丝，开机测试LA42205的供电已经是9V了，听听声音大小和原来12V供电基本没有多大区别，放心地将电路复原，盖上后盖，交付用户使用。
总结：可能有人要问你的L7809没有接地啊？怎么能工作？我为什么只焊了两根线L7809也能正常工作呢？LC32HS62B（334006601）三无一台LC32ES62B,用户反应是开机连指示灯都不亮，上门一开机，图像声音都正常，怀疑用户插座有问题，用户坚定的称插座用其它电器试过，肯定没问题，关机多开几次，有时确实出现开机指示灯不亮、不开机的情况。
拆机：此机采用34006601二合一电源，电源用Q0465，只输出一组12V电压到信号处理板，在出问题时测电源板上排插XS951的1脚12V 输出电压为0 V. 想到以前经常遇到光耦引起的有时不开机，试将光耦NW950(PC817)，NW951(TL431)换新，故障一样。
由于工具包内没有带此电源的图纸，大概检查了一下没有发现问题，就把电源板取回家里维修。
晚上找来图纸对照实物，发觉有几处实物没有装元件，如：QW903、 DW902 、N951及其外围元件等。
照图纸上分析如果由QW901、 QW902等组成的市电过低压保护电路出问题也会造成无12V输出。
于是断开QW902,也就是相当于甩开市电过低压保护，试机故障一样，在无12V输出时测NW901①319V,②接地，③9.8V ④0V, ⑤0V⑥317V,想会不会是给PFC供电的负载重引起的，又断开Q951,试机故障不变。
又想不会是12V稳压部分引起Q0765保护吧，但有时又可以开机啊，图像声音且还都正常，由于12 V 稳压部分没有几个元件，还是对照图纸仔细测了一下，也没有发现问题，又将电源热地部分的电阻电容也对照图纸检查了一遍，还是一无所获，后来又想会不会像SK系列的开关变压器11001512一样，是开关变压器的问题呢，服务站又没有此相同的电源板，无奈只有暂时放在一边，向公司申请一张电源板。
申请回电源板后本来应该立即去给用户安装好的，但心里又有点不甘心，于是拆下新的电源板上的变压器换过来，故障现象还是一样，这下傻眼了。
难道还有什么遗漏的地方吗？又对照图纸仔细核对,试着将与12V形成无关的电路断开,心想由于QW903实物未装(在C E极之间接有0欧姆电阻RW914 ),其基极接的钳位二极管ZW901,应该在电路中就没有多大用处.于是断开ZW901试机，12V输出正常了。
再多次开关机，12V一直正常，为验证是不是ZW901 ,再次将它接入电路中，试机故障重现。
看来就是ZW901性能不良引起的本故障。
在12V正常时再测NW901的各脚电压如下(待机时的电压，即PFC未工作时)：①318 V,②接地，③14.7V ,④0.4V ,⑤1.2V ,⑥.317V。
总结：由于实物QW903没有安装（其C E接有0欧姆电阻RW914）想当然地认为其基极的钳位二极管ZW901在电路中没有起什么用(实际上也没有起作用，VCC在正常工作时也才14.7V)。
殊不知就是这一大意，让我走了不少弯路，一句话，还是对电路各工作点的电压不熟，否则单从3脚VCC电压在出故障时过低就可以查到问题的根源了。
LED42F2200N（MSD6I981平台，三合一板）35016727 不开机一台LED42F2200N机器，亮绿色指示灯，不开机故障。
按遥控器及按键板上的开/待机键均无作用，说明主芯片N501没有工作。
测主芯片各组供电3.3Vstb、3.3V_Normal、1.2V、1.5V、2.5V均正常。
连接升级板查看打印信息，显示如下图：通过打印信息可知是N501（MSD6I981C）与N502（K4B2G1646C）通讯不良。
由于主芯片N501工作温度较高且采用BGA封装，比较容易虚焊，故先补焊N501，试机故障排除。
（故障率较高，后续维修多台此次故障机器均为N501虚焊。
温馨提示：在补焊N501时最好把两个麦克风输入端子拆掉，否则很容易造成端子塑胶变形，无法使用）LED42F2200N（MSD6I981 三合一板）35016727 背光不停开启/关闭一台LED42F2200N机器，开机后指示灯为绿灯，背光不停的开启/关闭。
按遥控器待机键，机器可以正常待机。
由于此机型是电源板、主板、背光驱动板三合一设计方案，而且上述故障现象，电源部分、信号处理部分（等同于分离设计的主板部分）、背光驱动部分均有可能会造成。
所以我们首先需要区分故障在哪一部分。
（已通过代换排除显示屏问题）检测电源部分到信号处理部分的供电12V是否正常，区分故障是否在电源部分或信号处理部分？测试点在供电保险F804处，实测该点电压在7V和12V之间来回跳变。
分析造成此处电压在7V和12V之间来回跳变的原因有以下两点：①12V电源带不起负载；②保护电路动作。
如果电源带不起负载，多为尖峰吸收电路的二极管或π型输出滤波电路的前级滤波电容损坏。
经检查上述元件均正常。
接下来就需要检查一下保护电路了，经查看电路图纸，发现此机型电源部分到信号部分的12V供电，有两种输出状态7V / 12V，受控于开/待机控制POWER-ON端口。
待机状态输出约7V电压，开机状态才有12V。
另外POWER-ON端口通过电阻RW974（0Ω）接在背光部分保护控制PS端口。
断开RW974进一步缩小故障范围（断开RW974的时间不可过长，需控制在背光开启后3秒以内，否则可能损坏背光驱动部分元器件），此时12V输出保持稳定。
据此判断故障在背光驱动电路。
接回RW974直接检测LED灯串接口XS701的③脚和⑦脚供电电压，发现⑦脚电压随着背光的开启/关闭在176V / 0V变化，而③脚是始终没有电压。
沿XS701的③脚向前级检查测到L706处有电压，到VD705处就没有电压了，经查为L706一只脚少锡虚焊，经补焊L706试机故障排除。
注：此机型背光驱动部分故障，多会引起信号处理部分（分离设计的主板部分）12V供电不正常，希望以后大家在遇到此问题时可以少走弯路。
附：故障部位电路截图LC42MS96PD（2BOM） MST6M182平台不开机一台LED32MS92C（3BOM）机器，不开机故障。
测量供电、复位、时钟均正常。
连接升级板，不显示打印信息。
判断故障在主芯片与程序存储器之间。
细测主芯片各供电脚电压正常。
程序存储器已代换，后补焊主芯片MST6M182底部中心接地焊盘后故障排除。
后续维修找到了如何准确判断N501底部接地焊盘是否焊接良好的方法，通过测量N501的199脚外接电容CF31的电压，如果为1.2V说明N501底部接地焊盘焊接良好，如果为1.3V以上说明N501底部接地焊盘脱焊或接触不良。
主芯片MST6M182底部中心接地焊盘脱焊（此平台机型通病）LC42MS96PD（2BOM） MST6M182平台不开机一台LC42MS96PD（2BOM）机器，不开机故障。
测量供电（1.3V、1.8V、2.5、3.3V）、复位、时钟均正常。
连接升级板，显示如下图：通过打印信息可以看出机器是处于待机状态。
按遥控及按键的开/关机键均无法开启机器。
考虑在待机情况下主芯片供电只应保留3.3Vstb，其它供电2.5V、1.8V、1.3V都应该关断。
此故障机器打印信息显示CPU处于待机状态但应该关断的供电都没有关断，有可能是供电时序不对造成CPU无法正常启动。
关机用镊子先短路数据存储器N506的5、6脚总线，然后开机5秒后将镊子取下（注：此操作的目的是，通过短路总线，阻止开机时CPU读取E²PROM 数据为待机状态，而停止运行；此操作能使CPU默认为开机状态，使机器启动）。
机器可以启动，且各项功能都正常。
进入工厂菜单选择恢复出厂设置后关机重启机器可正常启动。
但是待机之后无法开机。
重点检查供电时序控制部分电路，发现在待机状态下V809应该处于截止状态，但是故障机器V809是导通的，测V809的栅极（G）为5V高电平，栅极为高电平V809导通可判断为V809损坏。
更换V809试机故障排除。
附：故障部位电路截图LED42X6000D（1BOM） MSD6I988平台不开机一台LED42X6000D机器，开机三无。
测主芯片各组供电3.3Vstb、3V3_Normal、1.26V、2.5V均正常。
连接升级板查看打印信息，打印信息无法显示。
判断是主芯片N501（MSD6I988）没有工作。
测主芯片复位信号即N516（AP810）的2脚为3.3V高电平，N516正常情况是上电200MS左右为高电平脉冲，然后一直保持低电平。
很明显N516损坏，更换N516故障排除。
LED32HS11（1BOM） MST739平台自动开/关机一台LED32HS11机器，接通电源后不停的自动开/关机，关机时有关机提示语“电视即将进入待机模式，请在提示语消失后断电”根据故障现象判断是按键控制部分电路故障。
拔掉按键、遥控排插XS644，故障依旧，可以确定是主板故障。
测主板排插XS644的③脚按键信号电压为0V（正常应该为3.3V），关机测该点对地阻值，发现已经对地短路。
由于该脚直接与N501（MST739）的130脚相连接，此时只有怀疑N501不良了，更换N501故障排除。
（本系列机型通病，后续已维修多台此故障机器）后续遇到几台此故障机器，更换N501（MST739）后故障可以排除，但是到线体老化煲机数小时又出现相同故障。
