\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。
(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。
若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。
(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。
若无电压输出，主要原因是幵关电源未工 作。
接下来测量开关管V W901 D极的+300V电压是否正常。
若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。
若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。
测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。
测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。
同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。

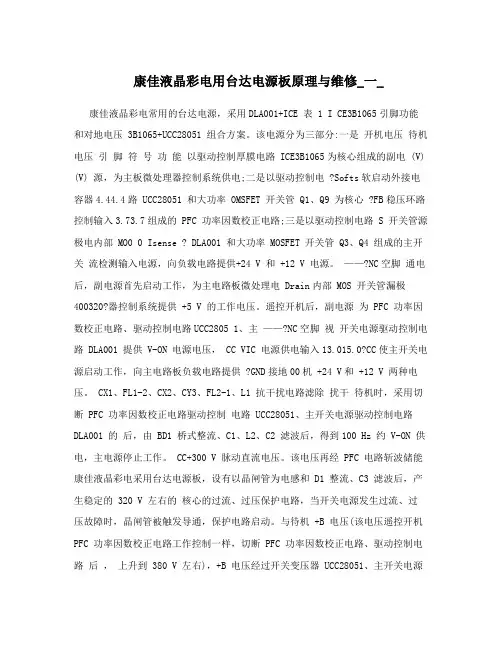

液晶电视电源电路工作原理与检修序言：液晶电视的电源与传统 CRT 电视电源对比，不单多出了 PFC 电路、桥式开关电路，并且保护电路也更为复杂和完美。
固然好多专业电源厂家为液晶电视开发的电源板种类众多，但原理迥然不一样。
本期以康佳台达液晶电源为例，解说液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC( 功率因数校订)电源、主电源、过压过流过热保护、开待机控制等电路构成，其输出一般有 24v 、 12V 、 5V 等几组电压，由主板 CPu 控制其开／待机，待机时仅有 +5Vsb 副电源输出，构成框图见图 1。
全部液晶电视的电源板都是副电源部分先工作，输出 5v 电压给主板 CPu 供电，CPu 获取开机指令后输出控制信号 PS —ON ，让电源板上的 PFC 电路工作，产生正常的 PFC 电压 (400V 左右 )，接下出处 PFC 电路生成一个控制信号，使 PWM 脉冲振荡主电源开始工作，从变压器次级得到+12v 和 +24v 电压给后级负载电路供电。
此中，+12V 电压主要给主板的信号办理电路和伴音功放电路供电；+24v 电压主要给背光电路 (高压板 )供电。
这里我们先介绍一下液晶电源中的特别单元电路。
1．升压直流斩波电路PFC 电源采纳的就是该电路。
它主要利用电感线圈自感和储能特征，即电感线圈的自感电动势老是阻挡经过其电流的变化：当电流增大时，自感电动势与本来电流方向相反；当电流减小时，自感电动势的方向与本来电流方向相同。
这里的“阻挡”，不是“阻挡”，而是“延缓”是使回路中本来的电流变化得迟缓一些。
升压原理如图 2。
上边是 Q1 导通状态图，下边是 Q1 截止状态图。
当 Q1 导通时，电源 Ue 经过 L3 、Q1 构成回路，在 L3 上产生左正右负的自感电动势 UL ，D1 反向截止 (Q1 、D1 、c3 是一组回路 )；当 Q1 截止时， L3 上的自感电动势立刻逆转，阻挡电流突降， UL 变为左负右正，这时 Ue 和 UL 两组电源进行串连叠加，D1 正导游通对 c3 充电，获取 B+ 电源给负载供电。
摘自《液晶彩电电源板维修易点通》贺学金主编机械工业出版社出版提 高 篇第三章典型的液晶彩电独立电源分析与检修第二节FAN7530+FSGM300N+FSFR1700方案电源电路分析与检修康佳KPS+L180C3-01（34006817）超薄型电源板采用FAN7530+FSGM300N+FSFR1700集成电路组合方案，应用在如康佳LED42IS97N型LED液晶彩色电视机等超薄液晶彩电中。
一、电源电路组成1．电源实物图解康佳KPS+L180C3-01电源板，集成电路采用FAN7530+FSGM300N+FSFR1700组合方案，为主板和LED驱动电路提供5VSB、+12V和+24V三组电压。
该电源板主要元器件组装结构如图3-9、3-10所示。
图3-9 康佳KPS+L180C3-01电源板正面元器件分布图图3-10 康佳KPS+L180C3-01电源板背面元器件分布图2．电路组成方框图该电源板电路组成方框图如图3-11所示，由四部分组成：一是市电输入抗干扰电路和市电整流滤波电路；二是以FAN7530为核心组成的PFC电路，输出PFC-380V电压；三是以FSFR1700为核心组成的主开关电源，为主板负载电路提供+24V、+12V电压；四是以FSGM300N为核心组成的副电源电路，不但为主板控制系统提供+5VSB电压，还为驱动电路FAN7530和FSFR1700提供VCC工作电压，待机采用控制PFC电路FAN7530和主开关电源FSFR1700驱动电路VCC供电的方式。
图3-11 康佳KPS+L180C3-01电源板电路组成方框图接通电源后，交流220V输入电压经抗干扰电路后，通过市电整流滤波，产生约300V 的V AC脉动直流电压；再经PFC电路产生PFC-380V电压，该电压待机状态为300V，开机状态升高为380V左右，为副电源和主电源供电。
通电后副电源首先工作，为主板控制系统提供5VSB电压，控制系统工作后为电源板送入PS_ON开机高电平控制电压，副电源提供的VCC电压经待机控制电路为驱动电路FAN7530和FSFR1700提供工作电压，PFC电路和主电源电路启动工作，市电整流滤波后为电源板提供约300V电压，经PFC电路校正后，提升到约380V，为主副电源供电，主电源工作后，为主电路板和LED驱动电路板提供+12V和+24V电源，整机进入开机收看状态。
丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。
L ED 背光驱动电路如图4所示。
1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。
O C P 8121引脚功能与实测电压见表2。
2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。
3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。
当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。
该机屏内有两根灯 条，两根灯条串联。
4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

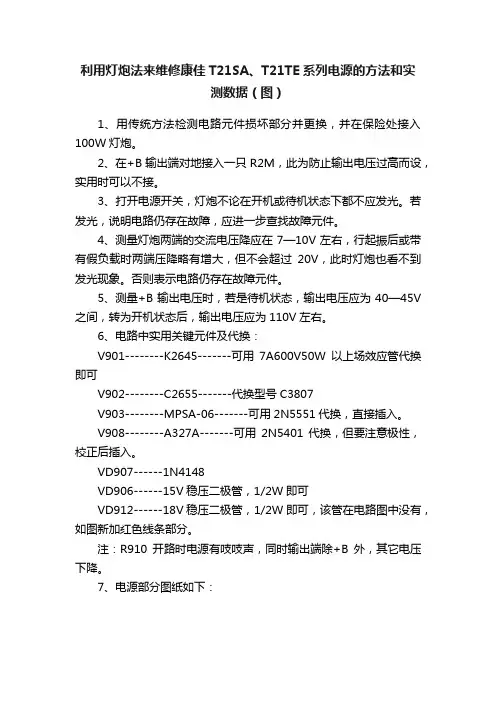

利用灯炮法来维修康佳T21SA、T21TE系列电源的方法和实测数据（图）1、用传统方法检测电路元件损坏部分并更换，并在保险处接入100W灯炮。
2、在+B输出端对地接入一只R2M，此为防止输出电压过高而设，实用时可以不接。
3、打开电源开关，灯炮不论在开机或待机状态下都不应发光。
若发光，说明电路仍存在故障，应进一步查找故障元件。
4、测量灯炮两端的交流电压降应在7—10V左右，行起振后或带有假负载时两端压降略有增大，但不会超过20V，此时灯炮也看不到发光现象。
否则表示电路仍存在故障元件。
5、测量+B输出电压时，若是待机状态，输出电压应为40—45V 之间，转为开机状态后，输出电压应为110V左右。
6、电路中实用关键元件及代换：V901--------K2645-------可用7A600V50W以上场效应管代换即可V902--------C2655-------代换型号C3807V903--------MPSA-06-------可用2N5551代换，直接插入。
V908--------A327A-------可用2N5401代换，但要注意极性，校正后插入。
VD907------1N4148VD906------15V稳压二极管，1/2W即可VD912------18V稳压二极管，1/2W即可，该管在电路图中没有，如图新加红色线条部分。
注：R910开路时电源有吱吱声，同时输出端除+B外，其它电压下降。
7、电源部分图纸如下：1、用传统方法检测电路元件损坏部分并更换，并在保险处接入100W灯炮。
2、在+B输出端对地接入一只R2M，此为防止输出电压过高而设，实用时可以不接。
3、打开电源开关，灯炮不论在开机或待机状态下都不应发光。
若发光，说明电路仍存在故障，应进一步查找故障元件。
4、测量灯炮两端的交流电压降应在7—10V左右，行起振后或带有假负载时两端压降略有增大，但不会超过20V，此时灯炮也看不到发光现象。
否则表示电路仍存在故障元件。
康佳35018270三合一板电路原理与维修康佳LED液晶彩电采用的35018270主板+电源+背光灯三合一板，主板核心电路采用超级单片6A800HTAB平台，对各种输入信号进行放大处理，显示图像和伴音；开关电源驱动电路采用FAN6755W，输出+65V和+12V电压，为主板和背光灯电路供电；LED背光灯驱动电路采用OZ9902A，将+65V电压提升到+105V左右，为两路LED 背光灯串供电。
应用于康佳LED42M3820AF、LED42M1200AF、LED42M1230AF、LED42M1370AF、LED40M1200AF等液晶彩电中。
康佳35018270主板+电源+背光灯三合一板实物图解见上图所示。
电路组成方框图见上图所示。
电路组成方框图见下图所示。
一.电源电路工作原理康佳35018270主板+电源+背光灯三合一板的开关电源电路见下图所示，由抗干扰和市电整流滤波电路、开关电源主电路、稳压控制电路、开关机控制电路组成。
㈠开关电源主电路开关电源主电路以驱动控制电路FAN6755W(NW907)、大功率MOSFET开关管VW907、变压器TW901、稳压控制电路误差放大器NW952(TL431)、光耦NW950(PC817)为核心组成。
输出+12Vsb、+65V电压，+12Vsb电压为主板和背光灯驱动电路供电，+65V电压为背光灯升压电路供电。
1.FAN6755W简介FAN6755W是高集成绿色电源专用驱动控制电路，内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。
固定工作频率65kHz，5ms软启动G极驱动，固定输出电压18V，具有供电欠压保护、开路保护等功能，自适应绿色模式，减少损耗，最小工作频率23 kHz。
FAN6755引脚功能见表1所示。
表1 FAN6755W引脚功能220V交流电压经过抗干扰电路滤除干扰脉冲后，分为两路，一路经全桥BD901-BD904整流、C901(220μF/400V)滤波得到+300V直流电压，经开关变压器TW901的初级6-4脚为MOSFET开关管VW907的D极供电；另一路经VDW905整流、RW911、RW910降压后，为NW907的8脚提供HV启动电压，该电路启动工作，NW907从5脚输出激励脉冲电压，经RW930、VDW918、RW931推动开关管VW907工作于开关状态，VW907产生的脉冲电流在TW901中产生感应电压。

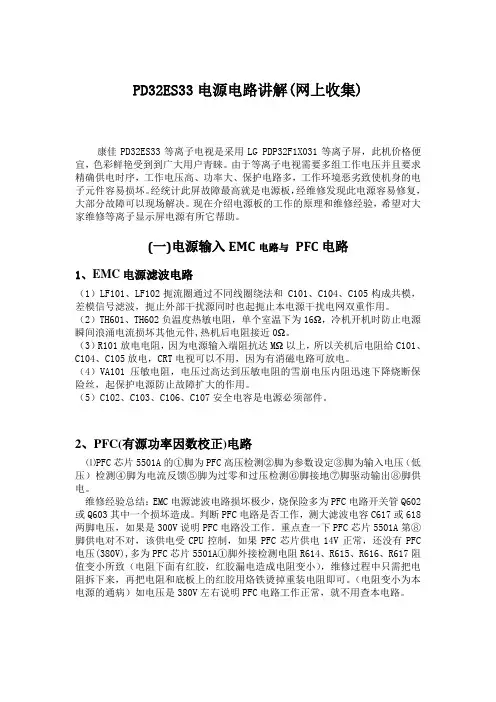

PD32ES33电源电路讲解(网上收集) 康佳PD32ES33等离子电视是采用LG PDP32F1X031等离子屏，此机价格便宜，色彩鲜艳受到到广大用户青睐。
由于等离子电视需要多组工作电压并且要求精确供电时序，工作电压高、功率大、保护电路多，工作环境恶劣致使机身的电子元件容易损坏。
经统计此屏故障最高就是电源板，经维修发现此电源容易修复，大部分故障可以现场解决。
现在介绍电源板的工作的原理和维修经验，希望对大家维修等离子显示屏电源有所它帮助。
(一)电源输入EMC电路与PFC电路1、EMC电源滤波电路（1）LF101、LF102扼流圈通过不同线圈绕法和 C101、C104、C105构成共模，差模信号滤波，扼止外部干扰源同时也起扼止本电源干扰电网双重作用。
（2）TH601、TH602负温度热敏电阻，单个室温下为16Ω，冷机开机时防止电源瞬间浪涌电流损坏其他元件,热机后电阻接近0Ω。
（3）R101放电电阻，因为电源输入端阻抗达MΩ以上，所以关机后电阻给C101、C104、C105放电，CRT电视可以不用，因为有消磁电路可放电。
（4）VA101压敏电阻，电压过高达到压敏电阻的雪崩电压内阻迅速下降烧断保险丝，起保护电源防止故障扩大的作用。
（5）C102、C103、C106、C107安全电容是电源必须部件。
2、PFC(有源功率因数校正)电路⑪PFC芯片5501A的①脚为PFC高压检测②脚为参数设定③脚为输入电压（低压）检测④脚为电流反馈⑤脚为过零和过压检测⑥脚接地⑦脚驱动输出⑧脚供电。
维修经验总结：EMC电源滤波电路损坏极少，烧保险多为PFC电路开关管Q602或Q603其中一个损坏造成。
判断PFC电路是否工作，测大滤波电容C617或618两脚电压，如果是300V说明PFC电路没工作。
重点查一下PFC芯片5501A第⑧脚供电对不对，该供电受CPU控制，如果PFC芯片供电14V正常，还没有PFC 电压(380V),多为PFC芯片5501A①脚外接检测电阻R614、R615、R616、R617阻值变小所致（电阻下面有红胶，红胶漏电造成电阻变小），维修过程中只需把电阻拆下来，再把电阻和底板上的红胶用烙铁烫掉重装电阻即可。
康佳液晶彩电开关电源维修几例。
康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。
开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。
背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。
例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。
该三合一板的电源电路见下图所示。
工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。
该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。
TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。
维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。
检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。
对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。
检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。
再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。
1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。
开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。
65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。
CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。
滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。
另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。
R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。
R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。
电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。
