四十个康佳电视机维修方法集锦

康佳T963A彩色电视机 伴音小 鉴频电路 T103失谐 康佳T963A彩色电视机 无图无声,有浓密的噪 波点 中放通道 电路 V117漏电 康佳T963A彩色电视机 场线性差 场扫描电路 C452漏电 康佳T963A彩色电视机 灵敏度低 中放通道电路 C117漏电 康佳T963A彩色电视机 VHF频段节目正常,UHF频段节目收看约2小时后跑台 高频头 高 频头损坏 tcl-cs 长沙TCL电视维修 康佳T963A彩色电视机 黑白图像着色慢且有重影 色解码电路, C301的18脚电压为 8.1V,R349开路
康佳T963A彩色电视机 图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花 声 电源电路 Q901熔断 康佳T963A彩色电视机 出现大面积爬行且色调畸变 色解码电路 IC301的17,19脚电压为 4V,C350漏电 康佳T963A彩色电视机 黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动 关机 行逆程脉冲传输出电路 IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正 常为0.6V),C303开路 康佳T963A彩色电视机 开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控 全部失灵 微处理控制电路 C600漏电 康佳T963A彩色电视机 开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控 全部失灵 微处理控制电路 C600漏电
康佳T963A彩色电视机 开机,整 机处于预备状态,约1小时后自动开机,声图正常 微处理 控制电路 PCA84C640的41脚电压为0V,PCA84C640损坏 康佳T963A彩色电视机 伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降 字 符信号通路 Q53A彩色电视机 声图正常,字符边界拉丝,字符颜色随画面变化而变化 PCA84C640的消陷驱动电路 字符显示消隐脉冲电路,C633失效 康佳T963A彩色电视机 声图正常,遥控时有字符显示,但字符偏左 PCA84C640的RC时钟 振荡电路 PCA84C640的时钟振荡频率高于100MH,VR601变值 康佳T963A彩色电视机 彩色时深时淡且有干扰 色同步脉冲检波负载滤波电路 IC301的7 脚电压为5.3V,C339虚焊

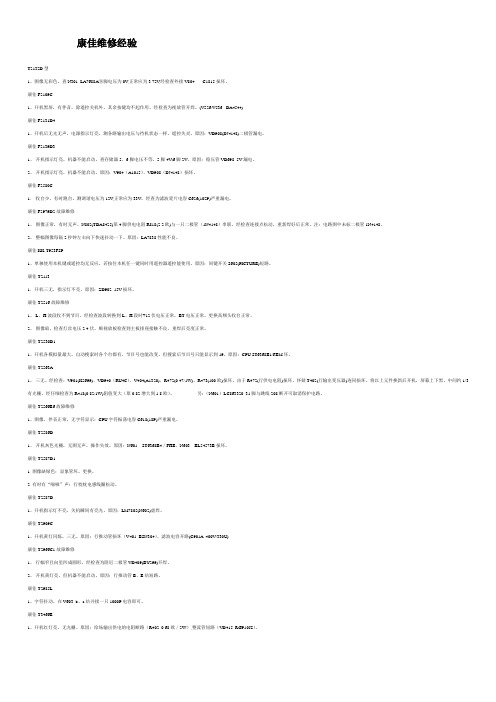

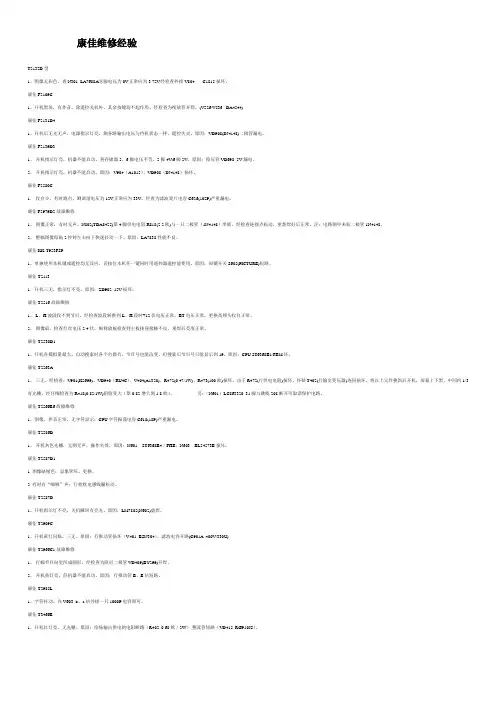

康佳维修经验T2132D型1、图像无彩色。

查N301 LA7688A⑨脚电压为0V,正常应为3.72V,经检查外接V804 C1815损坏。

康佳F2109C1、开机黑屏，有伴音。

除遥控关机外，其余按键均不起作用。

经检查为视放管开焊。

(V526/V536 DA4544).康佳F2131D41、开机后无光无声，电源指示灯亮，测各路输出电压与待机状态一样，遥控失灵。

原因：VD908(IN4148)二极管漏电。

康佳F2139D31、开机指示灯亮，机器不能启动。

查存储器5、6脚电压不等，5脚4V;6脚2V。

原因：稳压管VD698 5V漏电。

2、开机指示灯亮，机器不能启动。

原因：V904（A1015）、VD908（IN4148）损坏。

康佳F2580C1．收台少，有时跑台。

测调谐电压为12V,正常应为33V。

经查为滤波瓷片电容C626(102P)严重漏电。

康佳F2979D2故障维修1、图像正常，有时无声。

N802(TDA8425)第4脚供电电阻R818(2.2欧)与一只二极管（1N4148）串联。

经检查连接点松动，重新焊好后正常。

注：电路图中未标二极管1N4148。

2、整幅图像每隔2秒钟左右向下快速抖动一下。

原因：LA7838性能不良。

康佳KK-T953FSP1、单独使用本机键或遥控均无反应。

若按住本机任一键同时用遥控器遥控能使用。

原因：间键开关S605(PICTURE)短路。

康佳T21131．开机三无，指示灯不亮。

原因：ZD902 15V损坏。

康佳T2516故障维修1、 L、H波段收不到节目。

经检查波段转换到L、H段时+12伏电压正常，BT电压正常。

更换高频头收台正常。

2、图像暗，检查灯丝电压2.4伏。

顺视放板检查到主板排座接触不良，重焊后亮度正常。

康佳T2530D11、开机各模拟量最大。

自动搜索时各个台都有。

节目号也能改变。

但搜索后节目号只能显示到19。

原因：CPU ST6368B1/FEM坏。

康佳T2563A1、三无。

家里有使用康佳电视的朋友吗，当电视出现故障你知道怎么维修吗，附近的维修点你了解吗？今天小编搜集了康佳电视常见的故障给你介绍下。

1.康佳液晶电视花屏原因所谓花屏，常见为屏幕有图像，但图像上覆盖有点状、片状、马赛克干扰。

造成此类故障的部位有：逻辑板、液晶屏、电脑板的TTL或LVDS信号形成部分（小屏幕多为TTL信号，大屏幕多为LVDS信号，以下简称LVDS信号）。

2.康佳液晶电视花屏检修方案检修此故障时，首先要区分故障是在逻辑板及液晶部分，还是在电脑板的LVDS信号部分。

打开用户菜单，观察图像花屏的同时，看看用户菜单是否也伴随有花屏的故障现象，如果用户菜单正常，只是图像出现花屏现象，问题一般在电脑板的隔行转逐行及scaler处理芯片电路上。

一般可以补焊进行判断（对于BGA封装形式的芯片我们可以按压芯片，同时观察屏幕花屏现象是否有明显变化，如果变化明显，一般为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将接触不良脚重新补焊即可）。

如果打开用户菜单，屏幕上菜单也存在花屏现象，则只能通过代换电脑板和逻辑板进行判断。

屏幕出现花屏和不定时花屏的故障，常见为LVDS插线接触不良，清理连接线即可。

逻辑板上出现故障率较高的部位为逻辑板上电源电路损坏居多，资料和元件奇缺，现阶段只能整块更换，检测未发现逻辑板上有明显的短路现象时，可以更换保险一试，然后观察故障是否排除。

3.康佳电视售后维修案例：康佳LED40F2200NE液晶电视不开机故障维修故障描述：一台康佳LED40F2200NE液晶三合一主板，板号35017585。

通电指示灯红灯能变绿灯，背光不亮，无声，不开机！维修过程：接修一台客户拿来的康佳LED40F2200NE液晶电视，故障表现不开机，该机电源板、主板、背光板三合一，换板要好几百元，成本比较高。

先检查再说，上电用电压表测量12V 5V 3.3V 1.5V 1.2V 电压，所有电压都正常。

连接串口查看打印信息，BIST0-FAIL，说明DDR内存故障，DDR内存在主芯片内部，要换主芯片MSD6A638JSMG-WL，可不是容易的事情。

康佳维修事例大全41．康佳T3721E彩电三无原因同T953S32．康佳T3498倍频彩电故障速查《家维》2002第8期P59页。

3.....................．康佳T3888彩电通病1、遥控不起作用，OPT901遥控接收头坏。

2、图像收缩，枕形失真，吱吱叫，C444行逆程电容失效。

3、开关电源保护电路动作，全无。

N601伴音功放（TA8218）坏。

4、光栅水平一条亮线。

N302TA8859CP块坏。

5、蓝屏，无伴音。

H001主中频组件损坏或U002主画面高频头损坏，R847供给主画面高频头5V-2电阻断。

6、光暗、回扫线。

ABL电路射随器负载电阻R401断。

7、色斑。

RH001消磁电阻坏。

8、开关电源继电器嗒嗒响。

VD496 TA8880的5脚供电稳压管坏，R878 TA8880CN 5脚供电保险电阻断。

9、图暗、无彩色、无伴音。

N501（TA8880）坏。

10、不能开机。

NA02（AT24C04）存储器坏，NA01微处理器坏。

11、枕形失真。

C490垂直枕校电路电容坏。

12、水平一条亮线。

R327场输出级27V电源保险电阻断；VD302场输出级27V电源整流管坏。

13、行中心偏，无颜色。

C419行AFC2滤波电容失效。

14、无光栅，无伴音。

C820开关电源正反馈电容失效，R828开关电源启动电阻断；V820过压保护管击穿，V822脉宽调整管坏；R871限流电阻断，V404行输出管、T461行输出变压器、V823电源开关管损坏。

4...........................．康佳T3898倍频彩电故障速查《家维》2002第8期P59页。

5．康佳彩电过一段时间后无字符。

根据故障现象分析可能是行、场脉冲电路和N601部分有故障造成。

测N601的50 脚电压为0．1V（正常为4．8V），测量N601的50脚对地电阻只有100KΩ。

因此怀疑该脚处有漏电。

用酒精清洗N601的50脚至Q615线路铜泊后。

康佳T2916A彩色电视机 三无,民源灯亮 开关电源电路 +B电压降到0.7V,V901的Ue为0V,R951一脚虚焊
康佳KK-T2103彩色电视机 无光无声 电源电路 D904击穿
康佳KK-T2103彩色电视机 屏幕上呈现白光栅,无像,伴音正常 视频放大电路 TA8759BN的35脚电压正常为1.35V,D305开路
康佳T2106彩色电视机 屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常 亮度通电路 C370开路
康佳T2510彩色电视机 自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606漏电
康佳T2510彩色电视机 人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常 伴音功放电路 YA8611第8,9脚电压为1.6V,C012漏电
康佳T2510彩色电视机 正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现 电子调谐器及供电电路 MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良
康佳T2106彩色电视机 自动和手动均不能锁台 微处理控制电路 IC601的51脚电压为1.91V,V608漏电
康佳T2106彩色电视机 图像正常,无音 伴音中放电路 IC001的9脚 电压为0.8V,C102漏电 康佳T2114彩色电视机 伴音失真 伴音电路 Z210失效
康佳T2114彩色电视机 光栅呈一条水平亮线 场扫描电路 L405开路
康佳T2512A彩色电视机 重放SECAM制节目时,屏幕全红,而其它制式节目正常 SECAM色解码电路 TA8759第64脚电压为7V,C346击穿
康佳T2512A彩色电视机 每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度 亮度信号处理电路 TA8759第51脚电压为5V,C349漏电

康佳彩电通病及维修经验大集合《2》2008年09月25日星期四03:42康佳维修２例8 1：故障机型：故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。

脱开TB1238N之23`28脚测之果如所料。

换TB1238N后OK。

2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。

拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。

换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。

测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。

经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V一切正常。

康佳维修１０例3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。

将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。

进用户菜单进行自动搜索OK，以后未发现图象不清。

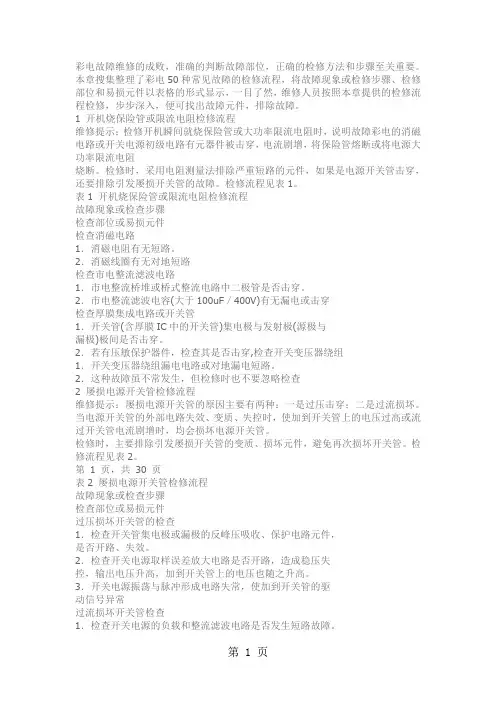

彩电故障维修的成败，准确的判断故障部位，正确的检修方法和步骤至关重要。

本章搜集整理了彩电50种常见故障的检修流程，将故障现象或检修步骤、检修部位和易损元件以表格的形式显示，一目了然，维修人员按照本章提供的检修流程检修，步步深入，便可找出故障元件，排除故障。

1 开机烧保险管或限流电阻检修流程维修提示：检修开机瞬间就烧保险管或大功率限流电阻时，说明故障彩电的消磁电路或开关电源初级电路有元器件被击穿，电流剧增，将保险管熔断或将电源大功率限流电阻烧断。

检修时，采用电阻测量法排除严重短路的元件，如果是电源开关管击穿，还要排除引发屡损开关管的故障。

检修流程见表1。

表1 开机烧保险管或限流电阻检修流程故障现象或检查步骤检查部位或易损元件检查消磁电路1．消磁电阻有无短路。

2．消磁线圈有无对地短路检查市电整流滤波电路1．市电整流桥堆或桥式整流电路中二极管是否击穿。

2．市电整流滤波电容(大于100uF／400V)有无漏电或击穿检查厚膜集成电路或开关管1．开关管(含厚膜IC中的开关管)集电极与发射极(源极与漏极)极间是否击穿。

2．若有压敏保护器件，检查其是否击穿,检查开关变压器绕组1．开关变压器绕组漏电电路或对地漏电短路。

2．这种故障虽不常发生，但检修时也不要忽略检查2 屡损电源开关管检修流程维修提示：屡损电源开关管的原因主要有两种：一是过压击穿；二是过流损坏。

当电源开关管的外部电路失效、变质、失控时，使加到开关管上的电压过高或流过开关管电流剧增时，均会损坏电源开关管。

检修时，主要排除引发屡损开关管的变质、损坏元件，避免再次损坏开关管。

检修流程见表2。

第1 页，共30 页表2 屡损电源开关管检修流程故障现象或检查步骤检查部位或易损元件过压损坏开关管的检查1．检查开关管集电极或漏极的反峰压吸收、保护电路元件，是否开路、失效。

2．检查开关电源取样误差放大电路是否开路，造成稳压失控，输出电压升高，加到开关管上的电压也随之升高。

康佳彩电通病及维修经验20例T系列机故障检修实例1 机型P2903T故障现象: 伴音平衡失控分析与检修：开机后伴音平衡不起作用，拔掉XS202或XS203任一插排，另一声道也无伴音，用另一性能完好的TV信号处理板试机故障依旧，故障应在功放部分，检查功放外围元件无损坏，这时发现扬声器负极的两根黑线连接不正常，应连接左声道的黑线连到了右声道的负极，连接右声道的黑线连接在左声道的负极，将两根线正确连接后开机故障排除。

实例2 机型P2903T故障现象: 白光栅回扫线分析与检修：开机观察故障是白光栅，有回扫线。

测显像管的R、G、B脚，电压都在40伏左右，明显偏低。

证明故障是阴极电压低所至。

测量视放板的输入端XS501的3、5、7脚（R、G、B信号输入端）电压。

都是3.5伏的正常电压。

说明故障出在视放板上。

从电路设计原理上分析，R、G、B矩阵电路基本上是各自独立的。

如果某一路中有元件损坏，应该只影响到这一路中各点的电压，不会导致三枪的电压一起降低。

只有在共有的电路中有元件损坏才会引起这种现象。

从电路原理可知，共有的电路只有TDA6111的1脚。

从电路可知，三只TDA6111的1脚是接在一起的，如果此路有故障，就可以导致三枪电压同时出现异常。

测1脚电压为1.8伏，正常值为3.2伏。

明显偏低。

将三个TDA6111各自的1脚上所接的电容C508、C509、C511拆除后再开机，1脚电压恢复了正常值3.2伏，图象也正常了。

说明这三个电容中有一个漏电了。

于是将三只电容一起更换掉（此元件是贴片件，很难测出是哪一只损坏，为防止机器返修，三只电容要一起都换掉）。

开机观察，故障未再出现。

实例3 机型P2906T故障现象: VGA状态无字符分析与检修：该机TV、A V状态字符正常，VGA状态时无字符，但操作正常，在无信号输入时一切正常，怀疑信号问题，但将该信号输入至其它机时一切正常，故怀疑此机软件设置可能出问题并逐一核对也无不对之处，从字符形成原理分析可能是行场脉冲不对，超出屏幕显示范围，A V、TV正常，说明并无硬件损坏，VGA 状态下的图像受VGA信号的行场同步信号控制但接至其它机正常，怀疑本机行场调整可能影响到字符，经仔细调查果真如此实例4 机型P2906T故障现象: 开机烧行管分析与检修：开机检修发现行管击穿，换之再开机又击穿，经检查行振荡到行输出的元件无异常，换后端处理板后故障排除。

1、开机红灯亮，无光栅。原因：给场输出供电的电阻断路（R402 0.68欧／2W）,整流管短路（VD415 RGP10JS）。
Ａ：故障机型：T2566E（TB1240、TDA4605-3）
故障现象：跑台，作自动搜索时不存。
故障检修：由上述现象观察认为应是中周氧化所之，将中周T102换新故障依旧。调中周、总线数据无效，仔细观察图像变化再跑台后屏上呈横条而不是扭曲，且有横条同时行包发出“吱――”声，怀疑行频偏或行包坏。将行震荡、行推动、行输出补焊，换行包均无效。维修陷入迷茫，从头细想无偏差又想到此机为总线机怀疑是否为存储器故障。是更换开机OK。将原中周T102换回自动搜索时不存台说明T102确实业已损坏。由此机的维修过程得出一个教训：修总线机时再山穷水尽时要想一想是否总线故障，往往一些古怪故障有总线存储器造成，再修这类机器十多想想换换存储器往往能起到事半功倍的效果。（04-5-15）。
康佳２９８３Ｘ下部有枕型失真，为Ｃ０６接触不良，补焊就好
康佳K型机，雷击，上门修时，查保险管已段，查出整流桥已坏，TDA16846已坏，还有V901已坏，光电耦合坏，V902（1015）坏，完全更换后，断开行电路接上假负载，开机测+B电压正常，接上行电路后，开机，图象正常，就恢复所有的插线，（注意带地磁校正的要注意不能插错，在插头的旁边有好多小三极管）。装起后盖。机后发现没有伴音，又打开检察，发现伴音功放块损坏，更换后正常。这样的机器我在这一个月里就修了三台，坏的地方差不多，当然大多数的机器只有电源损坏，伴音损坏的少一点，但是还是要注意检察，我在这台机器上可是费了两天的工夫。
T2132D型
1、图像无彩色。查N301 LA7688A⑨脚电压为0V,正常应为3.72V,经检查外接V804 C1815损坏。

康佳电视出现条纹处理方法康佳电视是一款颇受欢迎的电视品牌，然而有时候我们在使用康佳电视时，可能会遇到显示屏出现条纹的情况。

这种情况会对我们的观影体验产生一定的影响，所以我们需要知道如何处理这种问题。

我们需要明确条纹的产生原因。

条纹通常是由于电视屏幕的像素点损坏或者显示屏幕本身的问题引起的。

接下来，我们将介绍一些处理条纹问题的方法。

1. 检查电视连接线：条纹问题有时可能是由于连接线松动或者损坏造成的。

因此，我们需要检查电视的连接线是否牢固连接，并且没有断裂或者损坏的情况。

如果发现问题，可以尝试更换连接线或者重新连接。

2. 调整图像设置：有时候，条纹问题可能是由于电视的图像设置不正确引起的。

我们可以尝试调整电视的亮度、对比度、色彩等设置，看看是否能够改善条纹现象。

3. 重启电视：有时候，电视出现条纹问题可能只是临时的故障。

我们可以尝试将电视关机并拔掉电源线，然后等待几分钟后重新启动电视。

这样有时可以解决一些临时性的条纹问题。

4. 更新软件：有时候，电视出现条纹问题可能是由于软件有bug或者需要更新造成的。

我们可以尝试检查电视是否有可用的软件更新，如果有的话，可以进行更新。

5. 联系售后服务：如果以上方法都没有解决问题，那么可能是电视本身的硬件问题。

这时候，我们可以联系康佳电视的售后服务，向他们咨询并寻求解决方案。

总结起来，当康佳电视出现条纹问题时，我们可以先检查连接线，调整图像设置，尝试重启电视和更新软件来解决问题。

如果问题仍然存在，我们可以联系康佳电视的售后服务，寻求他们的帮助和解决方案。

希望这些方法能够对大家解决康佳电视条纹问题有所帮助。

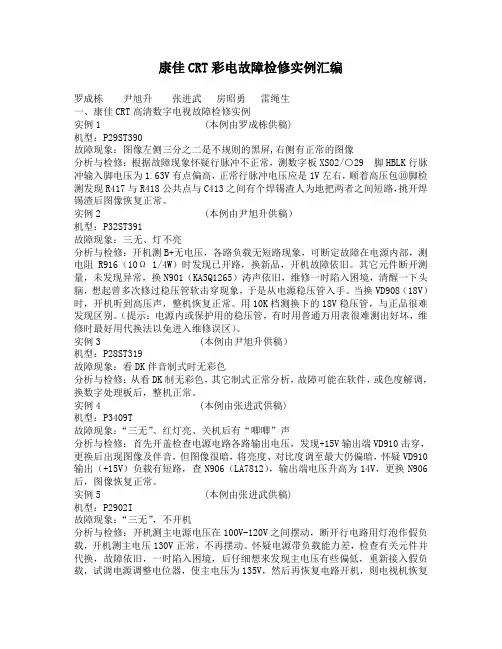

康佳CRT彩电故障检修实例汇编罗成栋尹旭升张进武房昭勇雷绳生一、康佳CRT高清数字电视故障检修实例实例1 (本例由罗成栋供稿)机型：P29ST390故障现象：图像左侧三分之二是不规则的黑屏,右侧有正常的图像分析与检修：根据故障现象怀疑行脉冲不正常，测数字板XS02/○29 脚HBLK行脉冲输入脚电压为1.63V有点偏高，正常行脉冲电压应是1V左右，顺着高压包⑩脚检测发现R417与R418公共点与C413之间有个焊锡渣人为地把两者之间短路，挑开焊锡渣后图像恢复正常。

实例2 (本例由尹旭升供稿）机型：P32ST391故障现象：三无、灯不亮分析与检修：开机测B+无电压，各路负载无短路现象，可断定故障在电源内部，测电阻R916（10Ω 1/4W）时发现已开路，换新品，开机故障依旧。

其它元件断开测量，未发现异常，换N901（KA5Q1265）涛声依旧，维修一时陷入困境，清醒一下头脑，想起曾多次修过稳压管软击穿现象，于是从电源稳压管入手。

当换VD908（18V）时，开机听到高压声，整机恢复正常。

用10K档测换下的18V稳压管，与正品很难发现区别。

（提示：电源内或保护用的稳压管，有时用普通万用表很难测出好坏，维修时最好用代换法以免进入维修误区）。

实例3 (本例由尹旭升供稿）机型：P28ST319故障现象：看DK伴音制式时无彩色分析与检修：从看DK制无彩色，其它制式正常分析，故障可能在软件，或色度解调，换数字处理板后，整机正常。

实例4 (本例由张进武供稿)机型：P3409T故障现象：“三无”、红灯亮、关机后有“唧唧”声分析与检修：首先开盖检查电源电路各路输出电压，发现+15V输出端VD910击穿，更换后出现图像及伴音，但图像很暗，将亮度、对比度调至最大仍偏暗，怀疑VD910输出（+15V）负载有短路，查N906（LA7812），输出端电压升高为14V，更换N906后，图像恢复正常。

实例5 (本例由张进武供稿)机型：P2902I故障现象：“三无”，不开机分析与检修：开机测主电源电压在100V-120V之间摆动，断开行电路用灯泡作假负载，开机测主电压130V正常，不再摆动。

康佳彩电通病及维修经验
大集合
康佳T963A彩色电视机 自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定 存储器电路 IC602损坏 康佳T963A彩色电视机 开机一切正常,10分钟后光栅压缩 行扫描电路 Q402击穿 康佳T963A彩色电视机 伴音正常,图像清晰度模糊 图像中放电路 iC101的11脚电压为 4.4V,C117漏电 康佳T963A彩色电视机 图像及伴音正常,只是关机后出现色斑 消磁电路 TH901开路 康佳T963A彩色电视机 无光,无声,无像 电源电路 T901损坏 康佳T963A彩色电视机 无光无声,无像 行扫描电路 IC301振荡电路坏 康佳T963A彩色电视机 无光,无声,无像 微处理控制电路 X601失效
康佳T2506彩色电视机 左声道声音小有杂音 伴音功放电路 IC801(TDA2009)性能不良 康佳T2506彩色电视机 图像上部拉长,下部严重压缩 场扫 描电路 C426(330μF/25V)漏电 康佳T2506彩色电视机 无光栅,无伴音,无图像 开关电源电路 F901熔断;C911失效 康佳T2510彩色电视机 自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606 漏电 康佳T2510彩色电视机 人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化 正常 伴音功放电路 YA8611第8,9脚电压为1.6V,C012漏电 康佳T2510彩色电视机 正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消 失,重新调台,故障重复出现 电子调谐器及供电电路 MN1528KWE第39脚电压为
RP304变值
康佳T2512A彩色电视机 开机红灯不亮,按键不起作用,有光,有雪花,有噪 声,无图 +5V稳 压电源电路 N601的52脚电压为4.95V,27脚电压为4.91V,R918开路 康佳T2916A彩色电视 机 三无,电源灯不亮 偏置电路 +B电压为0V,V908击穿 康佳T2916A彩色电视机 三无,民源灯亮 开关电源电路 +B电压降到0.7V,V901的Ue为 0V,R951一脚虚焊 康佳T2916A彩色电视机 三无,电源灯亮 输出电路 +B电压上升到38V即下降至0V,V402击 穿 康佳T953PD彩色电视机 整机三无,按遥控开关键,红灯闪亮即灭,但不开机 微处理控制 电路 V405的Ub为0.45V,V405发射结开路

康佳液晶电视机现在比较受欢迎，但是使用时间久了之后，也可能出现一些故障问题，这个时候我们就需要进行维修处理，下面就教给大家常见的故障以及处理方法。

1、如果出现了不开机的现象，首先要试试按待机键，如果没有反应的话可能就是电源板供电出现了问题。

用仪器进行一定的检查，然后进行更换就可以了。

2、如果电视上面出现了异样的图像或者是没有画面的现象，这个时候要好好检查是不是LVDS电路或者是PDP模块出现了问题，如果这两部分都没有出现问题的话，就可能是显示板出现了故障，进行相应的检查更换就可以了。

3、如果在看电视的过程中出现了没有声音或者是声音很小的现象，用户首先要检查的是电视的喇叭或者是耳机，如果是喇叭的问题就要直接进行更换，如果是耳机的问题则需要进行进一步的细致检查，比如线路等。

如果都不是的话，就要检查是否是电源板的供电出现了情况，对于供电不足的电源板要及时的处理，以免对电视造成损害。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

康佳电视故障解决方法康佳电视是国内一家知名品牌，其产品广受消费者喜爱。

但是，在日常使用过程中，还是会出现一些故障问题。

本文将就康佳电视常见故障进行分类介绍，并给出相应的解决方法。

一、开机故障1.1 无法开机如果康佳电视无法正常启动，可以先检查电视是否插入电源插座并通电。

检查电源插头，是否松动或损坏。

如果一切正常，可以使用遥控器或电视机身的开机按钮进行开机。

如果还是无法开机，可以尝试换一组电源线。

如果还是无法解决问题，可能是电视机内部电路故障，需要送修。

1.2 LED指示灯亮/灭异常康佳电视机面板上有一个LED指示灯，平常情况下为蓝色或绿色。

如果指示灯不亮或一闪即灭，说明电视机内部有问题，可能是电源板故障或主板故障。

建议及时送修。

二、图像故障2.1 画面颜色异常如果电视出现画面颜色异常的情况，可能是电视机显示芯片故障导致的。

或者是连接到电视机的视频信号源出现问题，尝试更换视频信号源，看看问题是否还存在。

如果是电视机本身故障，需要进行专业检修和维修。

2.2 清晰度不足康佳电视出现清晰度不足的情况，可能是信源问题或是电视机本身的设置问题。

需要检查电视机的显示设置是否正确，例如分辨率、对比度、亮度等等。

同时还可以尝试调整信源的配置，例如调节DVD机或其他设备的视频输出模式。

三、声音故障3.1 声音大小不统一如果康佳电视的声音大小不统一，可能是声卡故障、音量控制芯片故障或音量控制电路故障，需要进行更换维修。

3.2 无声或声音杂音如果康佳电视没有声音或声音杂音，建议先检查音量设定是否正确和调整清晰度等声音参数，如果还无法解决问题，建议拔掉电视耳机，看是否能正常听到声音，如果能正常听到，则可能是耳机本身或耳机接口故障，如果还是无法解决问题，则可能是音源问题或电视机声卡故障，需要进行专业检修和维修。

四、遥控器故障4.1 遥控器失灵当康佳电视遥控器失灵时，首先要检查电池是否电量不足或者电池极性是否正确。

如果电池正常，可以尝试敲击遥控器按钮几次，看看是否能解决问题。

电视机是我们生活中比较常用的一种电器产品。

当然电视机在使用过程中也会出现各种各样的问题，而且电视开不了机这个现象是我们经常容易遇到的。

本文就简单的介绍一下康佳电视机开不了机的维修办法！一、康佳电视机开不了机原因和维修方法电视机开不了机的原因有很多，主要有电源线未接好或电源适配器无电压输出；电视机内开关变压器无电压输出，周边电子元件异常等；电源板有异常或开关电源模块(IC)有异常；遥控器无电或损坏；电视机控制面板按键损坏或漏电；主板、CPU电路有异常；高压板、Y板、缓冲板等有短路的现象。

指示灯亮不开机这个问题首先测量一下CPU供电电压是否正常，传统上供电一般都是+5V，如果正常可以查一下行推动三极管集电极电压是否正常，新型电视机行推动供电一般都取自25V场供电电压，通过电阻分压实现，也有的取自行供电，然后通过电阻分压后获得，看分压电阻是否失效或者电阻变大，如果分压电阻出现故障，通常会造成行推动三极管集电极电压降低很多或者根本没有电压，形成行输出管没有推动信号，造成屏幕不亮，夏季这种现象比较普遍。

指示灯不亮不开机首先排除电路故障，如保险管是不是烧毁，整流二极管是不是击穿，电源管有没有埙坏，然后在450V的滤波电容上要有将近300V的直流电压说明整流滤波电路基本正常，指示灯亮开机。

如果还不行，测CPU5V电压，如果不正常拔掉遥控接收头，重新打开电视机，按待机按钮或者节目电视开机。

再不行把行负载去掉，然后在主电源的滤波电容两端并一个60W---100W 的普通白炙灯做负载，如果灯泡亮，用万用表电压档量一下输出电压是不是和图纸上的相符，如果电压过高或者过低太可以查一下电源取样电路是不是有电阻埙坏或者光藕失效，排除那些故障。

如果灯泡不亮，首先看一下启动电阻是不是失效，反馈电路是不是有问题，排除故障，直到灯泡亮且电压正常后再去掉灯。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

康佳彩电故障维修50例1．康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。

经查是STR5412坏，R407的阻值应为22Ω，过大或过小将会再度引起上述故障。

2．康佳KK-T953FS彩电场抖开机约十分钟后，场抖并在光栅下半部出现回扫线。

故障原因是C425电容漏。

3．康佳KK-953P 软故障一例接通电源后红绿指示灯交替闪亮，屏幕光栅也一亮一灭，故障原因是V611（2SA1015）三极管软击穿。

4．康佳T953S3三无原因①测L409端,110V输出无电压,常见故障是:⑪电阻R416（8．2KΩ开路；⑫二极管VD409击穿；⑬T402开关变压器1端与3端短路；⑭电容C457（150UF/200V）失效；⑮二极管VD405击穿；⑯二极管VD408击穿；⑰V404、V403、V402击穿、R412开路，是由于电容C418失效造成的。

原因②开关稳压电源输出电压过高，导致机器自动保护，生三无故障。

常见原因是：⑪RP401可调电阻失调；⑫R409电阻变值；⑬二极管VD407击穿。

原因③副亮度电路发生故障导致过流保护。

常见原因是电阻R426（8．2KΩ）开路。

原因④CPU5V供电电路发生故障，造成三无。

常见原因是：⑪V409失效；⑫电阻R473开路。

5．康佳T953S3彩电记忆故障类（自动搜索、频道号不翻，造完台号不能储存）原因①康佳T953S3彩电N601CPU失效；原因②N101中频IC失效；原因③电台识别电路中的V607、V609、VD609失效；原因④N101中频IC13、14脚外接AFC旁路电容C131、C130失效或漏电，原因⑤中频中周T102、T104失效；原因⑥CPU的34脚调谐电压端子的C632旁路电容漏电（C632漏电时，自动搜索仍能收到节目，但节目位置和数量不正常且无忆亿）；原因⑦行输出T404不良使行逆程脉冲不符合CPU电台识别电路的要求造成无记忆；原因⑧高频头BM及中频IC12V供电电阻R406（4．7Ω）变值。

康佳电视故障解决方法大全电视维修实例康佳T953PD彩色电视机整机三无,按遥控开关键,红灯闪亮即灭,但不开机微处理控制电路V405的Ub为0.45V,V405发射结开路康佳T953PD彩色电视机图像正常,伴音小且有很大的干扰声伴音鉴频电路T103失效康佳T953PD彩色电视机声图均有,但图像右边有约3cm的黑边行锯齿波积分电路RP304变值康佳T953PD彩色电视机图像中的上部稀疏,只有下部10cm的垂直黑边场反馈输入电路N301的27脚电压为6.8V,C448漏电康佳T953PD彩色电视机收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭电源电路D401活动片断裂康佳T953PD彩色电视机三无,指示灯亮,启动机器时红灯熄灭,开关机瞬间有咕声电源;电路TA7698的33脚电压为8.4V,R363开路康佳T953PD彩色电视机开机三无,红指示灯亮一下后常亮遥控电路TLP621损坏康佳T953PD彩色电视机有伴音,光栅暗,色度对比度,亮度失控亮度通道电路D301短路康佳T953PD彩色电视机正常收看突然无像无声,屏幕有正常的噪波点高频头电路RF AGC电压为5.V7,C119漏电康佳T953PD彩色电视机自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过节目信号识别电路V609的Ub这0.04V,R658虚焊康佳T953PD彩色电视机每次开机或更换频道时均需要重新调谐才能选出正常的电视节目存储器电路N602的12脚与601的34脚的连接铜箔断裂康佳T953PD彩色电视机绿色字符显示为黑色字符字符显示电路C345两端电压为0V,R352变值康佳T953PD彩色电视机伴音失控ATT电路TA7680AP的1脚电压在3.5V且有变化,V608击穿康佳T953PD彩色电视机U频收不到节目调谐电压电路CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏康佳T953PD彩色电视机自动搜台不能锁定AFC电路当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路康佳T953PD彩色电视机能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置存储电路M5868SP的2脚无-30V电压,M5865SP损坏康佳T953PD彩色电视机预置好的电视节目10分钟后消失调谐电压电路V101击穿康佳T953PD彩色电视机不能自动搜台,屏幕无字符显示自动搜台的键盘电路S605损坏康佳T953彩色电视机黑白图像及伴音正常,但图像无彩色解码电路N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏康佳T953彩色电视机伴音失真并有杂音,但图像无彩伴音电路L604失谐康佳T953彩色电视机音量失控,其它各功能正常音量控制电路IC602损坏康佳T953彩色电视机开启电源后无任何反应遥控电源电路T401电压为0V,T401的保险丝熔断康佳T953彩色电视机开机无光,无音,电源灯亮,遥控不起作用电源电路C403两端电压为20V,电源开关组件下面的红色纸片漏电康佳T953彩色电视机收看中突然无声无像,屏幕有正常的噪波RFAGC电路RFAGC电压为5.7V,C119漏电康佳T953彩色电视机U段接收正常,V段无图无声VHF电压控制Q606 Uc正常为11.5V,R628开路康佳T953彩色电视机无光无声,无字符显示,指示灯随开关而亮灭行扫描电路行回扫变压器因高压击穿,并烧坏偏转线圈康佳T953彩色电视机图像上有虚线斜条,且斜条飘忽不定场输出电路C453漏电康佳T953彩色电视机图象模糊,伴音失真中放电路N101的11脚电压为5.25V,C119漏电康佳T953彩色电视机开机正常,一会变为白光成A V状态图像通道电路N101的15脚电压为4V,5脚电压为6.8V,C116失效康佳T953彩色电视机绿色字符显示为黑色字符,节目不能存储,转换频道后,原电视节目消失,必须重复预置存储器电路N602的12脚无电压,R352开路康佳T953彩色电视机伴音换控伴音电路V608击穿康佳T953彩色电视机U段收不到节目微处理电路N601在H段搜索时不能从0V转为5V,N601损坏康佳T953彩色电视机自动搜台锁不住AFT电路N101的13脚电压在 6.36V上下摆动,V604击穿康佳T953彩色电视机电视节目10分钟左右消失高频头调谐电压电路BT端电压为20.3V,V101损坏康佳T953彩色电视机在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声自动亮度电路R425变值康佳T953彩色电视机整机三无,亦无字符显示,按遥控电源键时,红灯亮过压保护电路V305的Uc为0.6V,R426开路康佳T953彩色电视机整机三我,屏幕无显示,待命灯亮时钟脉冲电路N601的28,29脚无脉冲,Z601漏电康佳T953彩色电视机通电后,面板上的红灯亮,但整机三无,亦无字符显示待命电源电路N60117脚电压为4.6V,R669变值,C611漏电康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复保护电路VD301失效康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复取样电路RP401不良康佳T953P彩色电视机电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声可控硅保护电路V407开路康佳T953P彩色电视机接通电源开关,电源灯不亮辅助电源电路VD403负端无16Ｖ电压,VD401也无-30V电压,遥控变压器开路康佳T953P彩色电视机图像模糊且有回扫线行扫描电路C455漏电康佳T953P彩色电视机屏幕上有色斑消磁电路T401损坏康佳T953P彩色电视机图像模糊,伴音失控AGC电路N101的(11)脚电压为0.5V(正常为5.25V),C119漏电康佳T953P彩色电视机无光栅,无伴音,无字符显示, 按遥控器的开/关机键,面板上红指示灯能亮灭,但不能开机行扫描电路V405的Ub为2V(正常为0.45V),V405击穿康佳T953P彩色电视机黑白图像基本正常,但无彩色,伴音较小且噪声大中频前置放大电路SA101损坏康佳T953P彩色电视机一条水平亮线. 场扫描电路IC401的(3)'(6)脚无电压,R431断路. 康佳T953P彩色电视机开机"三无",且伴有"嘟嘟"声一条水平亮线行扫描电路+B无电压输出.C420漏电.康佳T953P彩色电视机开机2分钟后行失步,关机后再开机,故障重现AFC电路C343(0.47υF/50V)容量失效.康佳T953P彩色电视机绿色字符显示为黑色字符字符显示电路R352失效康佳T953P彩色电视机U频道节目收不到频段切换电路N601的1脚电压在U段不能从0V回转为5V.N601损坏.康佳T953P彩色电视机能自动搜台,但不能锁台AGC脉冲输入电路N101的13脚电压在6.36上下摆动,C610开路失效康佳T953P彩色电视机设置好的电视节目10分钟后消失调谐电压控制电路V101不良康佳T953P彩色电视机能自动搜台,但屏幕无字符显示键盘电路S605断路康佳T953P彩色电视机音正常,图像模糊,约半小时后清晰显像管及管座显像管11脚与12脚的反向电阻为0Ω,显像管管座KB漏电康佳T953P彩色电视机伴音正常,暗无像亮度通道电路N301的8脚电压8.4V,D301短路康佳T953P彩色电视机每次开机或更换频道时均需重新调谐才能收看存储器控制电路N602的12脚与34脚断裂康佳T953P彩色电视机搜台时各频段不停地循环搜索,画面淡且一闪而过同步信号校正电路V609的Ue为0.04V,R658开路康佳T953P彩色电视机选台时只能选到部分电台,且图象不稳,无法收看调谐电压电路BP 端只能在0-24V间变化,C102漏电康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路TH901开路康佳T963A彩色电视机无光,无声,无像电源电路T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路X601失效康佳T963A彩色电视机无光无音,无像开关电源电路CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机伴音小鉴频电路T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路V117漏电康佳T963A彩色电视机场线性差场扫描电路C452漏电康佳T963A彩色电视机灵敏度低中放通道电路C117漏电康佳T963A彩色电视机VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索AFC电路T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路TA7698AP 稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左PCA84C640的RC时钟振荡电路PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点PCA84C640的14位D/A转换电路ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路IC402损坏康佳T963A彩色电视机有音,无像行扫描电路R411变值康佳T963A彩色电视机无光无音开关电源R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路Q402击穿康佳KK-T2103彩色电视机无光无声电源电路D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路+140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目AFT电路IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路V008的Ub为0V,C059击穿康佳T2506彩色电视机AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住AFT电压电路TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路YA8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路TA8759第34脚电压为3V,C319漏电康佳T2510彩色电视机在接收中,H段突然声图皆无,但L,U频段一直正常H频段控制电路高频头第6脚电压为12V,V104虚焊康佳T2510彩色电视机开机屏幕呈很亮的光栅,数秒后光栅消失,但伴音正常亮度电路R416开路康佳T2510彩色电视机开机后无光栅,但伴音完好过压保护电路IC801第30脚电压为0V,C513漏电康佳T2510彩色电视机开机后无光栅,但伴音完好X射线保护电路TA7698AP第30脚电压为0V,C622开路康佳T2510彩色电视机无光栅,无伴音开关电源电路STR-6309击穿康佳T2512A彩色电视机AGC失控,各种制式下图像和伴音均是信噪比差,调VR001无效中频通道电路TA8411的7脚电压无变化,T8611损坏康佳T2512A彩色电视机PAL制,NTSC制SCEM制均无像,无音中频通道电路TA8611的1,2脚电压为2.6左右,TA8611损坏康佳T2512A彩色电视机图像正常,无音,只有沙沙声,噪声大小可调伴音中频通道电路T8615第12脚无波形,C104断路康佳T2512A彩色电视机字符显示正常,但手动和自动寻台时各频段无图像, 中放电路高频头第5脚电压为3.9VC003开路康佳T2512A彩色电视机伴音正常,但图像彩色时有时无PAL解码电路TA8759N 25脚电压为5.6V,C332开路康佳T2512A彩色电视机重放SECAM制节目时,屏幕全红,而其它制式节目正常SECAM色解码电路TA8759第64脚电压为7V,C346击穿康佳T2512A彩色电视机每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度亮度信号处理电路TA8759第51脚电压为5V,C349漏电康佳T2512A彩色电视机自动搜台正常,手动搜台时无PAK屏显,无像无音搜台编码与解码电路MN15287WE第13脚电压始终为0V 康佳T2512A彩色电视机图像为黑而模糊的彩色影像,调小色饱和度只有暗淡的光栅亮度电路TA8759第59脚电压为0V,TA8759损坏康佳T2512A彩色电视机光栅时有时无,行不同步同步分离电路TA8759第29脚电压为0.73V,C310短路康佳T2512A彩色电视机接收NTSC制节目时,图像的水平位置偏左行中心校正电路Q308损坏康佳T2512A彩色电视机在任何制式光栅均不满屏场锯齿波形成电路TA8759N第31脚电压为6.6V,C323不良康佳T2512A彩色电视机无伴音,只有较大的嗡嗡声中放电路C294严重漏电康佳T2512A彩色电视机三无,红灯亮电源稳压电路V901的Ub 为-2.6V,VD917击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光有噪声+5V稳压电源电路N601的52脚无电压,V908击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光,有雪花,有噪声,无图+5V稳压电源电路N601的52脚电压为4.95V,27脚电压为4.91V,R918开路康佳T2916A彩色电视机三无,电源灯不亮偏置电路+B电压为0V,V908击穿康佳T2916A彩色电视机三无,民源灯亮开关电源电路+B电压降到0.7V,V901的Ue为0V,R951一脚虚焊康佳T2916A彩色电视机三无,电源灯亮输出电路+B电压上升到38V即下降至0V,V402击穿康佳彩电维修1．康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。
