康佳液晶彩电用台达电源板原理与维修 一

液晶电视电源电路工作原理与检修序言：液晶电视的电源与传统 CRT 电视电源对比，不单多出了 PFC 电路、桥式开关电路，并且保护电路也更为复杂和完美。

固然好多专业电源厂家为液晶电视开发的电源板种类众多，但原理迥然不一样。

本期以康佳台达液晶电源为例，解说液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC( 功率因数校订)电源、主电源、过压过流过热保护、开待机控制等电路构成，其输出一般有 24v 、 12V 、 5V 等几组电压，由主板 CPu 控制其开／待机，待机时仅有 +5Vsb 副电源输出，构成框图见图 1。

全部液晶电视的电源板都是副电源部分先工作，输出 5v 电压给主板 CPu 供电，CPu 获取开机指令后输出控制信号 PS —ON ，让电源板上的 PFC 电路工作，产生正常的 PFC 电压 (400V 左右 )，接下出处 PFC 电路生成一个控制信号，使 PWM 脉冲振荡主电源开始工作，从变压器次级得到+12v 和 +24v 电压给后级负载电路供电。

此中，+12V 电压主要给主板的信号办理电路和伴音功放电路供电；+24v 电压主要给背光电路 (高压板 )供电。

这里我们先介绍一下液晶电源中的特别单元电路。

1．升压直流斩波电路PFC 电源采纳的就是该电路。

它主要利用电感线圈自感和储能特征，即电感线圈的自感电动势老是阻挡经过其电流的变化：当电流增大时，自感电动势与本来电流方向相反；当电流减小时，自感电动势的方向与本来电流方向相同。

这里的“阻挡”，不是“阻挡”，而是“延缓”是使回路中本来的电流变化得迟缓一些。

升压原理如图 2。

上边是 Q1 导通状态图，下边是 Q1 截止状态图。

当 Q1 导通时，电源 Ue 经过 L3 、Q1 构成回路，在 L3 上产生左正右负的自感电动势 UL ，D1 反向截止 (Q1 、D1 、c3 是一组回路 )；当 Q1 截止时， L3 上的自感电动势立刻逆转，阻挡电流突降， UL 变为左负右正，这时 Ue 和 UL 两组电源进行串连叠加，D1 正导游通对 c3 充电，获取 B+ 电源给负载供电。

电视电源板的工作原理及故障维修方法在我们的日常生活中，电视机随处可见，而且几乎是每家必备，如果是在以前，社会还没有这么发达，有台电视机就是很了不起的了。

不过现在是普通，但也经不起长时间的消耗，难免会出现一些小问题。

在众多的电视配件中，最容易出现问题的就是电视电源板。

那么复杂的电路修理就让人很头疼了，那么电视电源板出现问题以后怎么进行维修呢？电视电源板工作原理1、通电后副电源首先启动工作，为主电路板微处理器控制系统提供正5伏的工作电压。

2、开机后，副电源为PFC功率因数校正电路驱动控制电路UCC28051、主开关电源驱动巨制电路DLA001的提供VCC—ON供电，主开关电源启动工作，向主电路板负载电路提供正24伏和正12伏两种电压。

3、电视待机时，采用切断PFC功率因数校正电路驱动控制电路UCC28051、主开关电源驱动控制电路DLA00l的VCC—ON供电，主电源停止工作。

电视电源板故障及维修1、无正5伏电压输出。

分析维修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0伏，经查限流电阻RB13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1瓦或2瓦的同阻值电阻，以免再次损坏。

2、正5伏电压在3伏左右波动。

分析维修：空载试机，正5伏电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8伏）和DB5 （20伏），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20伏）、DB10（33伏）、DB8（10伏）易损坏，其故障现象多表现为正5伏电压在正4伏左右波动。

3、正5伏输出电压只有正4伏。

分析维修：空载试机，正5伏电压仍较低，这说明故障在待机电源部分。

直观检查发现正5伏滤波电容CB7、CB8已鼓包，换新后故障排除。

4、正5伏电压正常，但无正12伏和正24伏电压输出。

分析维修：测正5伏待机电压正常，用导线将正5伏电压接到开机或待机控制端，测电容C5两端电压只有正300伏，这说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电端14脚电压为0伏（正常值是正19伏），该电压由变压器T2的④-⑤绕组产生。

液晶电视电源板工作原理
液晶电视的电源板是电视机中的一个重要组成部分，主要起到提供稳定电源给电视机各个部件工作所需的电能的作用。

其工作原理可以简要描述如下：
1. 输入电源：
液晶电视的电源板一般通过电源线连接交流电源，将交流电转换为直流电供电给电视机。

常见的交流电源输入电压为110V
或220V。

2. 整流与滤波：
电源板首先将输入的交流电转换为直流电，这一过程一般通过整流和滤波电路完成。

整流电路将交流电转换为带有纹波的直流电，而滤波电路则通过滤波元件如电容、电感等，去除纹波，使输出电压更加稳定。

3. 电压调整与分配：
电源板会将滤波后的直流电压进行调整和分配，以满足电视机不同电路部分的功率需求。

这一过程一般通过稳压电路和分配电路完成。

稳压电路可以根据需要调整输出电压的大小，以满足电视机各个部分的不同需求。

4. 保护机制：
电源板通常还会设置一些保护机制，例如过流保护、过热保护等，以避免电路或电视机因异常情况损坏。

过流保护会监测电流的大小，当电流超过安全范围时，会切断电源供电，以防止电路过载。

过热保护则会监测板上元件的温度，当温度过高时，
会切断电源供电或调整电源输出，以保护电路和电视机的安全。

总体来说，液晶电视的电源板主要是将输入的交流电源转换为稳定的直流电，并通过稳压电路和分配电路将电能分配给电视机各个部件，同时具备保护机制以确保电路和电视机的正常工作和安全。

液晶电视电源板原理液晶电视电源板是液晶电视的重要组成部分，它起着电源供应和稳定电压的作用。

在液晶电视中，电源板的设计和性能直接影响着整个电视的使用效果和安全性。

下面我们就来详细了解一下液晶电视电源板的原理。

首先，液晶电视电源板的基本原理是将交流电转换成直流电，为液晶电视的正常运行提供稳定的电源。

在电源板中，主要包括整流桥、滤波电容、开关管、变压器、稳压管等元件。

整流桥用于将交流电转换成直流电，滤波电容用于平滑电流，开关管则通过开关动作来控制电流的流动，变压器用于调节电压，稳压管则用于稳定输出电压。

这些元件相互配合，共同完成电源转换和稳定输出的功能。

其次，液晶电视电源板的工作原理是通过开关电源的方式，将交流电转换成直流电。

在液晶电视电源板中，开关电源采用了高频脉冲宽度调制技术（PWM技术），通过控制开关管的导通时间来控制输出电压的大小。

当输入交流电经过整流桥和滤波电容后，进入开关管进行开关动作，产生高频脉冲信号，经过变压器和稳压管后输出稳定的直流电。

这种工作原理可以有效地提高电源转换效率，减小体积和重量，提高整个电源系统的可靠性。

最后，液晶电视电源板的保护原理是为了保护电视和用户的安全。

在电源板中，通常会设置过流保护、过压保护、欠压保护、过温保护等功能。

过流保护是通过检测输出电流大小，当超过设定数值时自动切断输出；过压保护是通过检测输出电压大小，当超过设定数值时自动切断输出；欠压保护是通过检测输出电压大小，当低于设定数值时自动切断输出；过温保护是通过检测电源板温度，当超过设定温度时自动切断输出。

这些保护功能可以有效地保护电视和用户的安全，避免因电源故障引起的意外情况。

总的来说，液晶电视电源板的原理包括电源转换原理、工作原理和保护原理。

了解这些原理有助于我们更好地理解液晶电视的工作原理，同时也有助于我们在使用液晶电视时更加安全和放心。

希望本文对大家有所帮助，谢谢阅读！。

康佳35018270三合一板电路原理与维修康佳LED液晶彩电采用的35018270主板+电源+背光灯三合一板，主板核心电路采用超级单片6A800HTAB平台，对各种输入信号进行放大处理，显示图像和伴音；开关电源驱动电路采用FAN6755W，输出+65V和+12V电压，为主板和背光灯电路供电；LED背光灯驱动电路采用OZ9902A，将+65V电压提升到+105V左右，为两路LED 背光灯串供电。

应用于康佳LED42M3820AF、LED42M1200AF、LED42M1230AF、LED42M1370AF、LED40M1200AF等液晶彩电中。

康佳35018270主板+电源+背光灯三合一板实物图解见上图所示。

电路组成方框图见上图所示。

电路组成方框图见下图所示。

一.电源电路工作原理康佳35018270主板+电源+背光灯三合一板的开关电源电路见下图所示，由抗干扰和市电整流滤波电路、开关电源主电路、稳压控制电路、开关机控制电路组成。

㈠开关电源主电路开关电源主电路以驱动控制电路FAN6755W(NW907)、大功率MOSFET开关管VW907、变压器TW901、稳压控制电路误差放大器NW952(TL431)、光耦NW950(PC817)为核心组成。

输出+12Vsb、+65V电压，+12Vsb电压为主板和背光灯驱动电路供电，+65V电压为背光灯升压电路供电。

1.FAN6755W简介FAN6755W是高集成绿色电源专用驱动控制电路，内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。

固定工作频率65kHz，5ms软启动G极驱动，固定输出电压18V，具有供电欠压保护、开路保护等功能，自适应绿色模式，减少损耗，最小工作频率23 kHz。

FAN6755引脚功能见表1所示。

表1 FAN6755W引脚功能220V交流电压经过抗干扰电路滤除干扰脉冲后，分为两路，一路经全桥BD901-BD904整流、C901(220μF/400V)滤波得到+300V直流电压，经开关变压器TW901的初级6-4脚为MOSFET开关管VW907的D极供电；另一路经VDW905整流、RW911、RW910降压后，为NW907的8脚提供HV启动电压，该电路启动工作，NW907从5脚输出激励脉冲电压，经RW930、VDW918、RW931推动开关管VW907工作于开关状态，VW907产生的脉冲电流在TW901中产生感应电压。

PD32ES33电源电路讲解(网上收集) 康佳PD32ES33等离子电视是采用LG PDP32F1X031等离子屏，此机价格便宜，色彩鲜艳受到到广大用户青睐。

由于等离子电视需要多组工作电压并且要求精确供电时序，工作电压高、功率大、保护电路多，工作环境恶劣致使机身的电子元件容易损坏。

经统计此屏故障最高就是电源板，经维修发现此电源容易修复，大部分故障可以现场解决。

现在介绍电源板的工作的原理和维修经验，希望对大家维修等离子显示屏电源有所它帮助。

(一)电源输入EMC电路与PFC电路1、EMC电源滤波电路（1）LF101、LF102扼流圈通过不同线圈绕法和 C101、C104、C105构成共模，差模信号滤波，扼止外部干扰源同时也起扼止本电源干扰电网双重作用。

（2）TH601、TH602负温度热敏电阻，单个室温下为16Ω，冷机开机时防止电源瞬间浪涌电流损坏其他元件,热机后电阻接近0Ω。

（3）R101放电电阻，因为电源输入端阻抗达MΩ以上，所以关机后电阻给C101、C104、C105放电，CRT电视可以不用，因为有消磁电路可放电。

（4）VA101压敏电阻，电压过高达到压敏电阻的雪崩电压内阻迅速下降烧断保险丝，起保护电源防止故障扩大的作用。

（5）C102、C103、C106、C107安全电容是电源必须部件。

2、PFC(有源功率因数校正)电路⑪PFC芯片5501A的①脚为PFC高压检测②脚为参数设定③脚为输入电压（低压）检测④脚为电流反馈⑤脚为过零和过压检测⑥脚接地⑦脚驱动输出⑧脚供电。

维修经验总结：EMC电源滤波电路损坏极少，烧保险多为PFC电路开关管Q602或Q603其中一个损坏造成。

判断PFC电路是否工作，测大滤波电容C617或618两脚电压，如果是300V说明PFC电路没工作。

重点查一下PFC芯片5501A第⑧脚供电对不对，该供电受CPU控制，如果PFC芯片供电14V正常，还没有PFC 电压(380V),多为PFC芯片5501A①脚外接检测电阻R614、R615、R616、R617阻值变小所致（电阻下面有红胶，红胶漏电造成电阻变小），维修过程中只需把电阻拆下来，再把电阻和底板上的红胶用烙铁烫掉重装电阻即可。

液晶电视电源板工作原理
液晶电视的电源板是负责为电视提供稳定电源的关键组件，工作原理如下：
1. 交流电输入：电源板通过电源线连接外部交流电源。

交流电一般为220V或110V的电压和50Hz或60Hz的频率。

2. 整流和滤波：交流电首先通过整流桥将交流电转变为直流电。

然后通过电容器等电路元件进行滤波，去除电源中的杂波和噪声。

3. 变压器和转换：通过变压器对直流电进行降压变换，将其转换为所需的低电压。

转换电路通常使用开关电源技术，将电压转换为高频脉冲信号。

4. 控制电路：控制电路对高频脉冲信号进行控制和调节，以产生稳定的直流电压输出。

控制电路还能监测电源状态，如过流、过压和短路保护等。

5. 输出电路：经过控制电路调节后的直流电，供给电视的各个电路板和元件，如主板、背光模块等，为电视提供所需的工作电源。

6. 保护功能：电源板还具有一些保护功能，如过流保护、过压保护和短路保护等。

当电源出现异常情况时，保护电路会自动断开电源，以避免损坏电视和电源板。

通过以上工作原理，液晶电视的电源板能够将外部的交流电源转换为稳定的直流电，供给电视的各个部件正常工作，实现电视的开机和正常显示。

1
RW901 5.1K ZW901 16V 1
CW911 CW913 104
实测14.5V
+12V
1
1
RW957 100K/F
RW956 4.75K/F
2
1
B
12V过流保护 （实物未装）
R908 1K 5 S12V 2 C957 104
+5V RW961 P/S on/off R904 1K R910 +5V 8 1K +12V VCC 1 2.5V 2 TL431 2 C956 104 OUT1 1 R914 1.5M/1206 Q901 D951 L4148 2 P R915 1.5M/1206 1 R913 R916 1.5M/1206 10K 1 2 R902 22K Q950 1 2N3906 C954 104 R906 2K R917 1.5M/1206 1 TL431 R919 105 R907 470K 2 47K CW905 Q952 2N3904 C958 105 R903 10K 2 5160 3 2.7R 1 CW912 22uF/50V 2 3 R912 1.5K R951 8.2M/2W C952 400Vac-222 C951 100NF/25V R954 47K 47K L4148 1 R918 4 VCC-Inv N952 PC817B Q953 R953 2 D952 1 P/S on/off 3 2N3904 2 1 R956 4.7k 1 PFC 400V Q951 PBSS5160 PVcc R955 4.7K R952 1K +IN2 VCC U954 -IN1 N951 LM358 2 3 1K/NC 2N3904/NC QW954

液晶显示器电源工作原理及维修(总14页)-本页仅作为预览文档封面，使用时请删除本页-液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。

电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。

内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

LCD显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。

1、 UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。

轻松学会康佳液晶彩电高压板维修（第一章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信第一节康佳KIP200I18-01电源＋高压二合一板维修康佳液晶彩电采用的KIP200118-01电源板，是康佳公司自主研发的电源＋高压二合一板，编号为34005764，应用于康佳LC42DT68AC等LPL超薄42in液晶彩电中。

其开关电源集成电路采用FSQ0265 ＋NCP1653A ＋FSQ0765组合方案，提供＋5Vdc±5%/2A和＋12Vdc±5%/4A电压，为主板和电源板的高压部分供电；高压部分采用OZ9926A ＋LM324组合方案，输出980V（有效值），工作电流为135 mA（典型值）的高频交流电压，将背光灯点亮。

最大总输出功率为200W。

一、电源电路工作原理康佳KIP200I18-01电源＋高压二合一板的开关电源部分电路如图3-1和图3-2所示；开关电源电路组成框图如图3-3所示。

开关电源部分由三个电路组成：一是以集成电路NCP1653A （NF901）为核心组成的PFC电路，将整流滤波后的市电校正后，产生约400V的Vbus电压，为主、副开关电源供电；二是以集成电路FSQ0265 （NB901）为核心组成的副开关电源，产生＋5 Vsb电压，为主板控制系统供电，同时产生VCC电压，为PFC电路和主电源驱动电路供电；三是以集成电路FSQ0765 （NW901）为核心组成的主开关电源，产生＋12V电压，为主板和高压板供电。

开关机采用控制PFC电路NF901和主开关电源NW901驱动电路VCC 和VCC1供电的方式。

（一）副开关电源副开关电源电路如图3-1的右下部所示。

它主要由集成块NB901 （FSQ0265 ）、变压器TB901,稳压控制电路NB951 （TL431）、光耦合器NB950 （PC817）等组成，为整机控制系统电路提供待机和正常工作所需要的5Vsb电压，同时为NF901和NB901提供VCC工作电压。

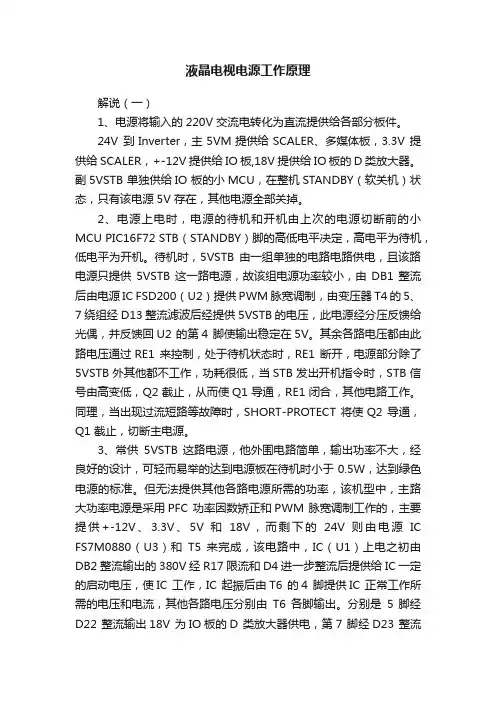

液晶电视电源工作原理解说（一）1、电源将输入的220V 交流电转化为直流提供给各部分板件。
