康佳维修资料C系列彩电康佳C型机的IC总线调试修订稿

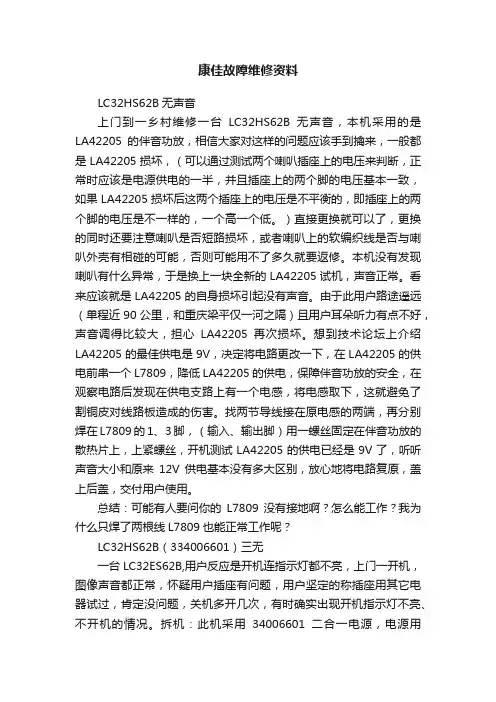

康佳故障维修资料LC32HS62B无声音上门到一乡村维修一台LC32HS62B无声音，本机采用的是LA42205的伴音功放，相信大家对这样的问题应该手到擒来，一般都是LA42205损坏，（可以通过测试两个喇叭插座上的电压来判断，正常时应该是电源供电的一半，并且插座上的两个脚的电压基本一致，如果LA42205损坏后这两个插座上的电压是不平衡的，即插座上的两个脚的电压是不一样的，一个高一个低。

）直接更换就可以了，更换的同时还要注意喇叭是否短路损坏，或者喇叭上的软编织线是否与喇叭外壳有相碰的可能，否则可能用不了多久就要返修。

本机没有发现喇叭有什么异常，于是换上一块全新的LA42205试机，声音正常。

看来应该就是LA42205的自身损坏引起没有声音。

由于此用户路途遥远（单程近90公里，和重庆梁平仅一河之隔）且用户耳朵听力有点不好，声音调得比较大，担心LA42205再次损坏。

想到技术论坛上介绍LA42205的最佳供电是9V，决定将电路更改一下，在LA42205的供电前串一个L7809，降低LA42205的供电，保障伴音功放的安全，在观察电路后发现在供电支路上有一个电感，将电感取下，这就避免了割铜皮对线路板造成的伤害。

找两节导线接在原电感的两端，再分别焊在L7809的1、3脚，（输入、输出脚）用一螺丝固定在伴音功放的散热片上，上紧螺丝，开机测试LA42205的供电已经是9V了，听听声音大小和原来12V供电基本没有多大区别，放心地将电路复原，盖上后盖，交付用户使用。

总结：可能有人要问你的L7809没有接地啊？怎么能工作？我为什么只焊了两根线L7809也能正常工作呢？LC32HS62B（334006601）三无一台LC32ES62B,用户反应是开机连指示灯都不亮，上门一开机，图像声音都正常，怀疑用户插座有问题，用户坚定的称插座用其它电器试过，肯定没问题，关机多开几次，有时确实出现开机指示灯不亮、不开机的情况。

拆机：此机采用34006601二合一电源，电源用Q0465，只输出一组12V电压到信号处理板，在出问题时测电源板上排插XS951的1脚12V 输出电压为0 V. 想到以前经常遇到光耦引起的有时不开机，试将光耦NW950(PC817)，NW951(TL431)换新，故障一样。

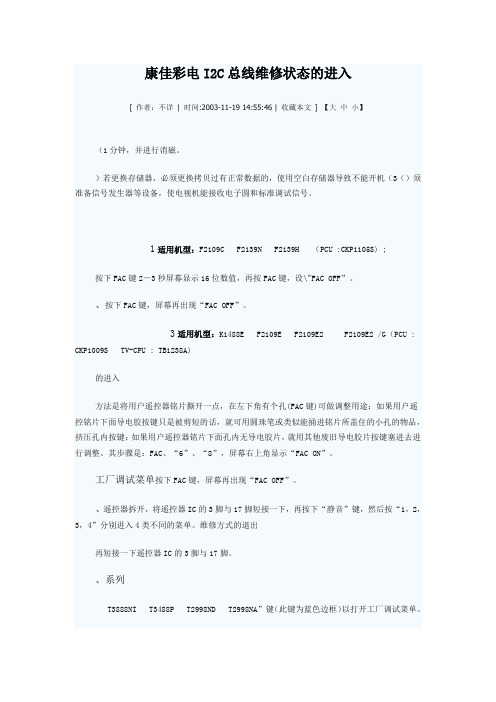

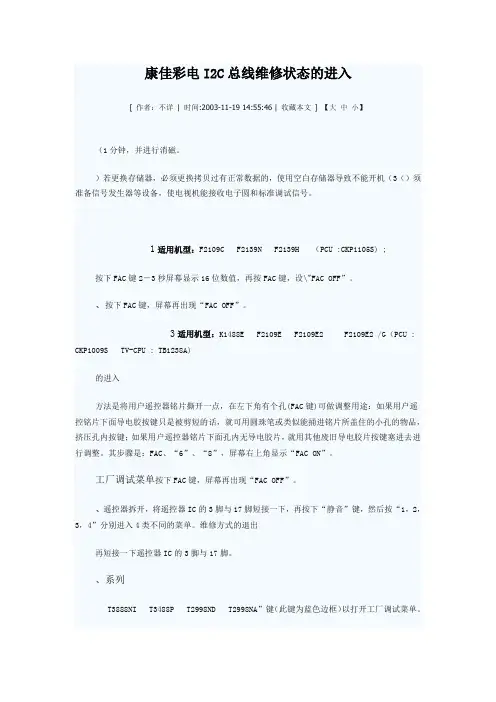

康佳彩电I2C总线维修状态的进入[ 作者：不详| 时间:2003-11-19 14:55:46 | 收藏本文] 【大中小】（1分钟，并进行消磁。

）若更换存储器，必须更换拷贝过有正常数据的，使用空白存储器导致不能开机（3（）须准备信号发生器等设备，使电视机能接收电子圆和标准调试信号。

1适用机型：F2109C F2139N F2139H （PCU :CKP1105S) ;按下FAC键2－3秒屏幕显示16位数值，再按FAC键，设\"FAC OFF”。

、按下FAC键，屏幕再出现“FAC OFF”。

3适用机型：K1488E F2109E F2109E2 F2109E2 /G（PCU : CKP1009S TV-CPU : TB1238A)的进入方法是将用户遥控器铭片撕开一点，在左下角有个孔(FAC键)可做调整用途：如果用户遥控铭片下面导电胶按键只是被剪短的话，就可用圆珠笔或类似能捅进铭片所盖住的小孔的物品，挤压孔内按键；如果用户遥控器铭片下面孔内无导电胶片，就用其他废旧导电胶片按键塞进去进行调整。

其步骤是：FAC、“6”、“8”，屏幕右上角显示“FAC ON”。

工厂调试菜单按下FAC键，屏幕再出现“FAC OFF”。

、遥控器拆开，将遥控器IC的3脚与17脚短接一下，再按下“静音”键，然后按“1，2，3，4”分别进入4类不同的菜单。

维修方式的退出再短接一下遥控器IC的3脚与17脚。

、系列T3888NI T3488P T2998ND T2998NA”键（此键为蓝色边框）以打开工厂调试菜单。

、根据需要分别按动“FTY1或ATY3C↑”、“↓”、“→”、“←”键，选择子菜单中为红字，其他未被选择的项目为黄字。

D、再按一次所选项目所在的子菜单键，即进入该调试项目，此时被选择的调试项目及数据显示在屏幕下方（绿字）。

E、使用“→”、“←”键改变该项目的数据到符合要求为止。

F、再次按动调试专用遥控器上的“FTY ON/OFF”键，退出工厂调试菜单。

康佳液晶彩电故障维修技巧康佳液晶彩电故障维修技巧◆实例1：收不到台，雪花点稀少或雪花点暗该故障现象从表面上看容易误以为是驱动电路、逆变电路或LCD 损坏造成。

其实此故障是LC1520T(LC1700T)的一种特有故障，该故障的原因是CPU电路、中放电路、解码电路的数据传输以及相互之间的电路工作失误造成，如CPU已经发出PAL-DK制的指令，而中放部分未能作出相应的电路开关，造成中放的信号不能正常传送给解码电路而造成此故障(注：此时的字符颜色、光亮度是正常的)，遇到此种故障，凭主观维修是无法解决的。

维修经验告诉我们，解决此问题可以人为的让CPU重新发给中放、解码一个指令，让其正常传输、识别。

操作方法如下：按遥控器伴音制式键打开其调试菜单，然后将伴音制式转换一次或两次，退出菜单，在打开图像制式，将图像制式转换一次即可正常运行，问题已解决。

◆实例2：将机器通电后，显示屏上字符一闪即消，指示灯由绿色变成红色手按面板按键，指示灯有变化，但屏幕无反应，关机后重新开机，现象不变。

根据维修经验，此类机器出现此种故障的原因一般为逆变器损坏造成。

温馨提示：有时逆变器损坏还会出现另一种现象，即光栅很暗，看不到图像，而字符却隐隐约约可以看到。

在这里介绍几种实用的判断逆变器损坏的方法：首先我们要了解逆变器的工作原理及其作用。

逆变器是将12V直流电压经过升压逆变成600V-700V的交流正弦波电压(一种脉冲高压)来激活LCD背光灯管上的荧光粉发出亮光，给显示屏提供一种光源。

简单的说，逆变器就相当于日光灯的电子起辉器，知道这点后，那么维修起来就方便多了。

判断方法有两种：①、观察法，在LCD开启之后马上观察LCD周围，看看是否有亮光，一般来说LCD在打开屏蔽盒之后，总有一到两个点可以观察到亮光，如果看不到亮光，就得使用测量法;②、测量法，用万用表测量逆变器上是否有CPU送给的打开指令电压，如有，则用M47型表的DC10V—DC100V靠近逆变器的输出电容，看是否有小的放电蓝光出现，如有，逆变器正常，此时无光的话应为LCD内的发光灯管损坏，但我们目前还不能更换，只有更换整个屏。

康佳彩电通病及维修经验大集合《2》2008年09月25日星期四03:42康佳维修２例8 1：故障机型：故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。

脱开TB1238N之23`28脚测之果如所料。

换TB1238N后OK。

2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。

拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。

换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。

测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。

经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V一切正常。

康佳维修１０例3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。

将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。

进用户菜单进行自动搜索OK，以后未发现图象不清。

康佳“C”系列彩电故障检修C系列机故障检修实例1 机型：T3472C故障现象：无光栅分析与维修：开机发现有时有光栅有时无光栅，当有光栅时拍击出现1-2CM宽的垂直竖线随后出现无光栅。

此时测+B只有十几伏处于待机。

根据出现1-2CM宽的垂直竖线的现象看，通常是行输出偏转电路故障引起，细查行部分发现枕校电感L401(虚焊)重新焊好后开机故障排除。

实例2 机型：T2990C故障现象：光栅模糊，类似散焦分析与维修：开机观察电源指示灯亮为绿色，说明已是开机状态，但屏幕上无光，调整加速极电压可看到光栅类似散焦，屏幕无字符，按压面板键与遥控键均无作用。

根据现象分析CPU工作不正常，测+5V供电升高至+8V左右查+5V供电电路N903(AN7805)损坏，换后故障排除。

实例3 机型：T2990C故障现象：无光栅分析与维修：测+B（130V）电压正常，视放200V正常，说明扫描电路基本正常。

当测CPU的42脚+5V供电时发现只有+3V,查供电电路发现R958(10Ω/0.5W)阻值变大和N903(AN7805)同时损坏，更换后开机一切正常。

实例4 机型：T2966C故障现象：行幅窄分析与维修：开机发现图像已缩小到原图像的1/3左右，测+B（130V）电压正常，用工厂遥控器调整工厂菜单的行幅是图像无变化，测调整管V408(BUK474-200)的源极上没有电压。

挑开源极电阻R439(3.3Ω/2W)测量发现已开路，更换后正常。

实例5 机型：T3477C故障现象：开机一分钟图像抖动分析与维修：从故障现象判断可能是场脉冲不稳定，或是场脉冲信号有被消减现象，也有可能是同步脉冲信号有杂波信号等异常情况。

查小信号处理电路N101(OM8839)外围电路未见异常判断小信号处理集成电路N101可能不良换OM8839后排除故障。

实例6 机型：T3477C故障现象：图像顶部扭曲（上摆头）分析与维修：一般情况下是AGC滤波或相位滤波等不良造成的，检查AGC 滤波电容C115(2.2uF)故障依旧，再查相位滤波电容C301(4.7nF)发现有变质现象，换C301后故障排除。

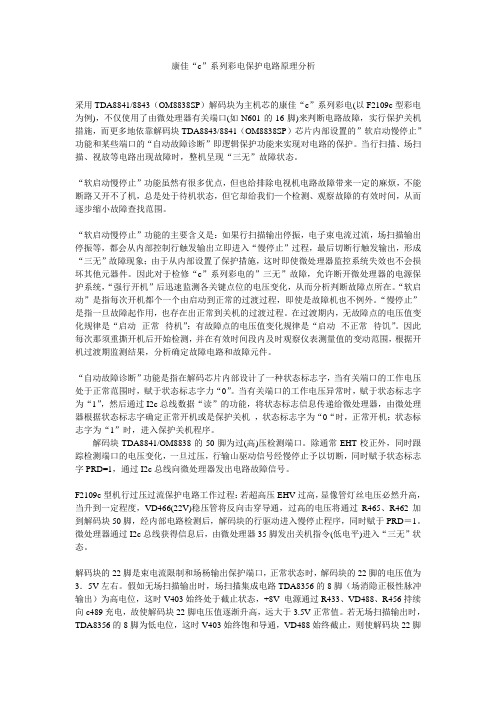

康佳“c”系列彩电保护电路原理分析采用TDA8841/8843（OM8838SP）解码块为主机芯的康佳“c”系列彩电(以F2109c型彩电为例)，不仅使用了由微处理器有关端口(如N601的16脚)来判断电路故障，实行保护关机措施，而更多地依靠解码块TDA8843/8841（OM8838SP）芯片内部设置的”软启动慢停止”功能和某些端口的“自动故障诊断”即逻辑保护功能来实现对电路的保护。

当行扫描、场扫描、视放等电路出现故障时，整机呈现“三无”故障状态。

“软启动慢停止”功能虽然有很多优点，但也给排除电视机电路故障带来一定的麻烦，不能断路又开不了机，总是处于待机状态，但它却给我们—个检测、观察故障的有效时间，从而逐步缩小故障查找范围。

“软启动慢停止”功能的主要含义是：如果行扫描输出停振，电子束电流过流，场扫描输出停振等，都会从内部控制行触发输出立即进入“慢停止”过程，最后切断行触发输出，形成“三无”故障现象；由于从内部设置了保护措施，这时即使微处理器监控系统失效也不会损坏其他元器件。

因此对于检修“c”系列彩电的”三无”故障，允许断开微处理器的电源保护系统，“强行开机”后迅速监测各关键点位的电压变化，从而分析判断故障点所在。

“软启动”是指每次开机都个一个由启动到正常的过渡过程，即使是故障机也不例外。

“慢停止”是指一旦故障起作用，也存在出正常到关机的过渡过程。

在过渡期内，无故障点的电压值变化规律是“启动--正常--待机”；有故障点的电压值变化规律是“启动--不正常--待饥”。

因此每次那须重撕开机后开始检测，并在有效时间段内及时观察仪表测量值的变动范围，根据开机过渡期监测结果，分析确定故障电路和故障元件。

“自动故障诊断”功能是指在解码芯片内部设计了一种状态标志字，当有关端口的工作电压处于正常范围时，赋于状态标志字力“0”。

当有关端口的工作电压异常时，赋于状态标志字为“1”，然后通过I2c总线数据“读”的功能，将状态标志信息传递给微处理器，由微处理器根据状态标志字确定正常开机或是保护关机，状态标志字为“0“时，正常开机；状态标志字为“1”时，进入保护关机程序。

康佳电视机部分机型故障维修速查机型故障现象维修元件位号T928N 三无红灯亮IC902电源滋滋响，场NR901水平亮线R407、R409 无伴音IC803T5442E 选不到台R104三无，红灯不亮R469跑台C131水平亮线N401三无，冒烟C440行频偏C352、C335 白光栅N001T1826 三无不开机N602T5471K 三无滋滋响C309 三无有启动声R052 无彩色C730 整机失控S601 图不清C111T2136D T2131D T2139D 水平亮线N401、R921、小屏幕N403有时不开机VD908无彩色E342、20B 跑台T170图不清C170伴音杂E101无对比度C311T2530D全无V904、V908、开机三无保护V410、V913T2987B/X 三无C403全无，开机澎澎C401、R401 水平线R431、N501 枕形失真V605、R629、无伴音TA8218无伴音，选台不TV801闪兰屏R276、T102T2987B/X 黑屏，有光栅VD801、R858 行频偏，无彩色E301、20A整机失控M37210-800SP、无伴音、杂C119无彩色C634T2985L整机失控、乱码N602场幅不良，字符RP402T2988P 全无R871全无V822、V823、全无C820全无V404、C416 枕形失真CD11后侧蓝竖带R492图暗，红回扫线V403场线性不良，上C322T2988P 三无，继电器哒VD496兰屏无图H001兰屏AV开无图NV01无伴音菜单NA02横纹干扰XST01A接触不伴音失控XSG01A、无小画面P2P解码板不良P2P黑屏HP01T2966C1 全无N901、V901 全无R916三无，电源压低RP901水平亮线，开机N401三无V401黑屏，整机失控VD509、V516T2566E1 全无R916全无N901、V901 不开机（跑台）N602无伴音TDA9859三无，水平线保N401无图、灰屏、选C102水平亮带VD103、R120我公司产品P2908T 出现遥控不接收、失灵故障现象时按以下方法解决：1、确认遥控器无故障应更换CPU。

康佳彩电总线进入方法超级芯片“K／N”系列微处理器：TDA938X 主要芯片：TDA9383（应用25，29，34）TDA9380（应用21）进入方法：按本机MENU(菜单)键，显示菜单(菜单显示保持时间为10秒)，在菜单未消失之前连续按回看键五次，便进入工厂调试菜单。

进入工厂调试菜单后，再按压“MENU”键可依次选择调试菜单1到调试菜单6，即FACTORYl～FACTORY6。

适用机型：2568K、T2568N、P2562K、T2968N、T2958K、P2962K、T3468K、T2976KP3460K、P2961K、T2180K、T2168K、T2168N、A2168K、A2176N、P2162K，T2176K，P2176K画中画系列微处理器：TMP87PM36N CKP1003S（掩模）主要芯片：TA8880CN进入方法：采用工厂专用调试遥控器，型号为KK-Y205或KK-Y208(2)调试步骤●按调试专用遥控器上的“FTYON／OFF”键(此键为蓝色边框)，打开工厂调试菜单。

（用户遥控器芯片TC9028-021（15）脚二极管正极改接到（14）脚成为工厂遥控器。

按PIP SEL进入。

）适用机型：T2988P、T2998N、T2998NI、T2998ND、T3488N、T3488P、T3888N、T3888NI、T3888NDP3492/N，P2993N（后缀含N的既有画中画又有丽音功能，后缀为P的只有画中画没有丽音功能）菲利浦微处理器：CKP1105S（Z90231）主要芯片：OM8838PS进入方法：遥控器铭片撕开一点，在左下角有2个孔(FAC键和OPTION键)可做调整用途。

按遥控器FACORY ON 键，再按OPTION键，屏幕出现一个调整表。

维修方式的退出：按下FAC键2－3秒屏幕显示16位数值，再按FAC键，设"FAC OFF”。

适用机型：F2109CF2139NF2139HA型机微处理器：LC863320A（原形片LC863348A）LC863316ALC863316-5M91主要芯片：LA76810A或LA76820A进入方法：遥控型号KK-Y173，KK-Y215，KK-Y231A，KK-Y237A，内有隐藏键“FAC”，按“FAC”进入，再按静音进入“FAX1”，按数字键选择相应菜单（LC863316-5M91 ）。

康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路 IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路 Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路 iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路 TH901开路康佳T963A彩色电视机无光,无声,无像电源电路 T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路 IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路 X601失效康佳T963A彩色电视机无光无音,无像开关电源电路 CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路 Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路 IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路 IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机伴音小鉴频电路 T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路 V117漏电康佳T963A彩色电视机场线性差场扫描电路 C452漏电康佳T963A彩色电视机灵敏度低中放通道电路 C117漏电康佳T963A彩色电视机 VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路 D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路 TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索 AFC电路 T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路 R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路 CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路 TA7698AP稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路 PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路 Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化 PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左 PCA84C640的RC时钟振荡电路 PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路 IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路 IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点 PCA84C640的14位D/A转换电路 ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路 IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路 IC402损坏康佳T963A彩色电视机有音,无像行扫描电路 R411变值康佳T963A彩色电视机无光无音开关电源 R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路 IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路 Q402击穿康佳KK-T2103彩色电视机无光无声电源电路 D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路 TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路 C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路 TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路 Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路 +140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路 IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目 AFT电路 IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路 IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路 IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路 IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路 Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路 L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路 V008的Ub为0V,C059击穿康佳T2506彩色电视机 AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机 PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路 IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路 IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路 F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路 YA8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路 MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路 TA8759第34脚电压为3V,C319漏电康佳T953PD彩色电视机整机三无,按遥控开关键,红灯闪亮即灭,但不开机微处理控制电路 V405的Ub为0.45V,V405发射结开路康佳T953PD彩色电视机图像正常,伴音小且有很大的干扰声伴音鉴频电路 T103失效康佳T953PD彩色电视机声图均有,但图像右边有约3cm的黑边行锯齿波积分电路 RP304变值康佳T953PD彩色电视机图像中的上部稀疏,只有下部10cm的垂直黑边场反馈输入电路 N301的27脚电压为6.8V,C448漏电康佳T953PD彩色电视机收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭电源电路 D401活动片断裂康佳T953PD彩色电视机三无,指示灯亮,启动机器时红灯熄灭,开关机瞬间有咕声电源;电路 TA7698的33脚电压为8.4V,R363开路康佳T953PD彩色电视机开机三无,红指示灯亮一下后常亮遥控电路 TLP621损坏康佳T953PD彩色电视机有伴音,光栅暗,色度对比度,亮度失控亮度通道电路 D301短路康佳T953PD彩色电视机正常收看突然无像无声,屏幕有正常的噪波点高频头电路 RF AGC电压为5.V7,C119漏电康佳T953PD彩色电视机自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过节目信号识别电路 V609的Ub这0.04V,R658虚焊康佳T953PD彩色电视机每次开机或更换频道时均需要重新调谐才能选出正常的电视节目存储器电路 N602的12脚与601的34脚的连接铜箔断裂康佳T953PD彩色电视机绿色字符显示为黑色字符字符显示电路 C345两端电压为0V,R352变值康佳T953PD彩色电视机伴音失控 ATT电路 TA7680AP的1脚电压在3.5V且有变化,V608击穿康佳T953PD彩色电视机 U频收不到节目调谐电压电路 CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏康佳T953PD彩色电视机自动搜台不能锁定 AFC电路当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路康佳T953PD彩色电视机能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置存储电路 M5868SP的2脚无-30V电压,M5865SP损坏康佳T953PD彩色电视机预置好的电视节目10分钟后消失调谐电压电路 V101击穿康佳T953PD彩色电视机不能自动搜台,屏幕无字符显示自动搜台的键盘电路 S605损坏康佳T953彩色电视机黑白图像及伴音正常,但图像无彩色解码电路 N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏康佳T953彩色电视机伴音失真并有杂音,但图像无彩伴音电路 L604失谐康佳T953彩色电视机音量失控,其它各功能正常音量控制电路 IC602损坏康佳T953彩色电视机开启电源后无任何反应遥控电源电路 T401电压为0V,T401的保险丝熔断康佳T953彩色电视机开机无光,无音,电源灯亮,遥控不起作用电源电路 C403两端电压为20V,电源开关组件下面的红色纸片漏电康佳T953彩色电视机收看中突然无声无像,屏幕有正常的噪波 RFAGC电路 RFAGC电压为5.7V,C119漏电康佳T953彩色电视机 U段接收正常,V段无图无声 VHF电压控制 Q606 Uc正常为11.5V,R628开路康佳T953彩色电视机无光无声,无字符显示,指示灯随开关而亮灭行扫描电路行回扫变压器因高压击穿,并烧坏偏转线圈康佳T953彩色电视机图像上有虚线斜条,且斜条飘忽不定场输出电路 C453漏电康佳T953彩色电视机图象模糊,伴音失真中放电路 N101的11脚电压为5.25V,C119漏电康佳T953彩色电视机开机正常,一会变为白光成A V状态图像通道电路 N101的15脚电压为4V,5脚电压为6.8V,C116失效康佳T953彩色电视机绿色字符显示为黑色字符,节目不能存储,转换频道后,原电视节目消失,必须重复预置存储器电路 N602的12脚无电压,R352开路康佳T953彩色电视机伴音换控伴音电路 V608击穿康佳T953彩色电视机 U段收不到节目微处理电路 N601在H段搜索时不能从0V转为5V,N601损坏康佳T953彩色电视机自动搜台锁不住 AFT电路 N101的13脚电压在6.36V上下摆动,V604击穿康佳T953彩色电视机电视节目10分钟左右消失高频头调谐电压电路 BT端电压为20.3V,V101损坏康佳T953彩色电视机在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声自动亮度电路 R425变值康佳T953彩色电视机整机三无,亦无字符显示,按遥控电源键时,红灯亮过压保护电路 V305的Uc为0.6V,R426开路康佳T953彩色电视机整机三我,屏幕无显示,待命灯亮时钟脉冲电路 N601的28,29脚无脉冲,Z601漏电康佳T953彩色电视机通电后,面板上的红灯亮,但整机三无,亦无字符显示待命电源电路 N60117脚电压为4.6V,R669变值,C611漏电康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复保护电路 VD301失效康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复取样电路 RP401不良康佳T953P彩色电视机电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声可控硅保护电路 V407开路康佳T953P彩色电视机接通电源开关,电源灯不亮辅助电源电路 VD403负端无16Ｖ电压,VD401也无-30V电压,遥控变压器开路康佳T953P彩色电视机图像模糊且有回扫线行扫描电路 C455漏电康佳T953P彩色电视机屏幕上有色斑消磁电路 T401损坏康佳T953P彩色电视机图像模糊,伴音失控 AGC电路 N101的(11)脚电压为0.5V(正常为5.25V),C119漏电康佳T953P彩色电视机无光栅 ,无伴音,无字符显示, 按遥控器的开/关机键,面板上红指示灯能亮灭,但不能开机行扫描电路 V405的Ub为2V(正常为0.45V),V405击穿康佳T953P彩色电视机黑白图像基本正常,但无彩色,伴音较小且噪声大中频前置放大电路 SA101损坏康佳T953P彩色电视机一条水平亮线. 场扫描电路 IC401的(3)’(6)脚无电压,R431断路.康佳T953P彩色电视机开机"三无",且伴有"嘟嘟"声一条水平亮线行扫描电路 +B无电压输出.C420漏电.康佳T953P彩色电视机开机2分钟后行失步,关机后再开机,故障重现 AFC电路C343(0.47υF/50V)容量失效.康佳T953P彩色电视机绿色字符显示为黑色字符字符显示电路 R352失效康佳T953P彩色电视机 U频道节目收不到频段切换电路 N601的1脚电压在U段不能从0V回转为5V.N601损坏.康佳T953P彩色电视机能自动搜台,但不能锁台 AGC脉冲输入电路 N101的13脚电压在6.36上下摆动,C610开路失效康佳T953P彩色电视机设置好的电视节目10分钟后消失调谐电压控制电路 V101不良康佳T953P彩色电视机能自动搜台,但屏幕无字符显示键盘电路 S605断路康佳T953P彩色电视机音正常,图像模糊,约半小时后清晰显像管及管座显像管11脚与12脚的反向电阻为0Ω,显像管管座KB漏电康佳T953P彩色电视机伴音正常,暗无像亮度通道电路 N301的8脚电压8.4V,D301短路康佳T953P彩色电视机每次开机或更换频道时均需重新调谐才能收看存储器控制电路 N602的12脚与34脚断裂康佳T953P彩色电视机搜台时各频段不停地循环搜索,画面淡且一闪而过同步信号校正电路 V609的Ue为0.04V,R658开路康佳T953P彩色电视机选台时只能选到部分电台,且图象不稳,无法收看调谐电压电路 BP端只能在0-24V间变化,C102漏电康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路 IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路 Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路 iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路 TH901开路康佳T963A彩色电视机无光,无声,无像电源电路 T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路 IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路 X601失效康佳T963A彩色电视机无光无音,无像开关电源电路 CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路 Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路 IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路 IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控 ,遥控全部失灵微处理控制电路 C600漏电康佳T963A彩色电视机伴音小鉴频电路 T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路 V117漏电康佳T963A彩色电视机场线性差场扫描电路 C452漏电康佳T963A彩色电视机灵敏度低中放通道电路 C117漏电康佳T963A彩色电视机 VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路 D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路 TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索 AFC电路 T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路 R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路 CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路 TA7698AP稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路 PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路 Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化 PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左 PCA84C640的RC时钟振荡电路 PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路 IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路 IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点 PCA84C640的14位D/A转换电路 ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路 IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路 IC402损坏康佳T963A彩色电视机有音,无像行扫描电路 R411变值康佳T963A彩色电视机无光无音开关电源 R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路 IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路 Q402击穿康佳KK-T2103彩色电视机无光无声电源电路 D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路 TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路 C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路 TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路 Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路 +140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路 IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目 AFT电路 IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路 IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路 IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路 IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路 Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路 L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路 V008的Ub为0V,C059击穿康佳T2506彩色电视机 AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机 PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路 IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路 IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路 F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住 AFT电压电路 TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路 Y A8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路 MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路 TA8759第34脚电压为3V,C319漏电康佳T2510彩色电视机在接收中,H段突然声图皆无,但L,U频段一直正常 H频段控制电路高频头第6脚电压为12V,V104虚焊康佳T2510彩色电视机开机屏幕呈很亮的光栅,数秒后光栅消失,但伴音正常亮度电路 R416开路康佳T2510彩色电视机开机后无光栅,但伴音完好过压保护电路 IC801第30脚电压为0V,C513漏电康佳T2510彩色电视机开机后无光栅,但伴音完好 X射线保护电路 TA7698AP第30脚电压为0V,C622开路康佳T2510彩色电视机无光栅,无伴音开关电源电路 STR-6309击穿康佳T2512A彩色电视机 AGC失控,各种制式下图像和伴音均是信噪比差,调VR001无效中频通道电路 TA8411的7脚电压无变化,T8611损坏康佳T2512A彩色电视机 PAL制,NTSC制SCEM制均无像,无音中频通道电路 TA8611的1,2脚电压为2.6左右,TA8611损坏康佳T2512A彩色电视机图像正常,无音,只有沙沙声,噪声大小可调伴音中频通道电路 T8615第12脚无波形,C104断路康佳T2512A彩色电视机字符显示正常,但手动和自动寻台时各频段无图像, 中放电路高频头第5脚电压为3.9VC003开路康佳T2512A彩色电视机伴音正常,但图像彩色时有时无 PAL解码电路 TA8759N 25脚电压为5.6V,C332开路康佳T2512A彩色电视机重放SECAM制节目时,屏幕全红,而其它制式节目正常 SECAM色解码电路 TA8759第64脚电压为7V,C346击穿康佳T2512A彩色电视机每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度亮度信号处理电路 TA8759第51脚电压为5V,C349漏电康佳T2512A彩色电视机自动搜台正常,手动搜台时无PAK屏显,无像无音搜台编码与解码电路 MN15287WE第13脚电压始终为0V康佳T2512A彩色电视机图像为黑而模糊的彩色影像,调小色饱和度只有暗淡的光栅亮度电路 TA8759第59脚电压为0V,TA8759损坏康佳T2512A彩色电视机光栅时有时无,行不同步同步分离电路 TA8759第29脚电压为0.73V,C310短路康佳T2512A彩色电视机接收NTSC制节目时,图像的水平位置偏左行中心校正电路 Q308损坏康佳T2512A彩色电视机在任何制式光栅均不满屏场锯齿波形成电路 TA8759N第31脚电压为6.6V,C323不良康佳T2512A彩色电视机无伴音,只有较大的嗡嗡声中放电路 C294严重漏电康佳T2512A彩色电视机三无,红灯亮电源稳压电路 V901的Ub 为-2.6V,VD917击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光有噪声 +5V稳压电源电路 N601的52脚无电压,V908击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光,有雪花,有噪声,无图 +5V稳压电源电路 N601的52脚电压为4.95V,27脚电压为4.91V,R918开路康佳T2916A彩色电视机三无,电源灯不亮偏置电路 +B电压为0V,V908击穿康佳T2916A彩色电视机三无,民源灯亮开关电源电路 +B电压降到0.7V,V901的Ue为0V,R951一脚虚焊康佳T2916A彩色电视机三无,电源灯亮输出电路 +B电压上升到38V即下降至0V,V402击穿康佳T2510屡烧开关管的特殊故障检修一例故障现象：开机炸保险，烧开关管。

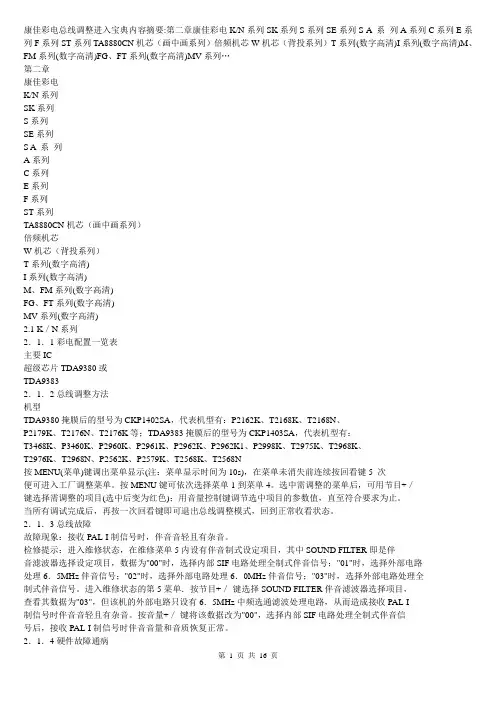

康佳彩电总线调整进入宝典内容摘要:第二章康佳彩电K/N系列SK系列S系列SE系列S A 系列A系列C系列E系列F系列ST系列TA8880CN机芯（画中画系列）倍频机芯W机芯（背投系列）T系列(数字高清)I系列(数字高清)M、FM系列(数字高清)FG、FT系列(数字高清)MV系列…第二章康佳彩电K/N系列SK系列S系列SE系列S A 系列A系列C系列E系列F系列ST系列TA8880CN机芯（画中画系列）倍频机芯W机芯（背投系列）T系列(数字高清)I系列(数字高清)M、FM系列(数字高清)FG、FT系列(数字高清)MV系列(数字高清)2.1 K／N系列2．1．1彩电配置一览表主要IC超级芯片TDA9380或TDA93832．1．2总线调整方法机型TDA9380掩膜后的型号为CKP1402SA，代表机型有：P2162K、T2168K、T2168N、P2179K、T2176N、T2176K等；TDA9383掩膜后的型号为CKP1403SA，代表机型有：T3468K、P3460K、P2960K、P2961K、P2962K、P2962K1、P2998K、T2975K、T2968K、T2976K、T2968N、P2562K、P2579K、T2568K、T2568N按MENU(菜单)键调出菜单显示(注：菜单显示时间为10s)，在菜单未消失前连续按回看键5 次便可进入工厂调整菜单。

按MENU键可依次选择菜单1到菜单4。

选中需调整的菜单后，可用节目+／-键选择需调整的项目(选中后变为红色)；用音量控制键调节选中项目的参数值，直至符合要求为止。

当所有调试完成后，再按一次回看键即可退出总线调整模式，回到正常收看状态。

2．1．3总线故障故障现象：接收PAL-I制信号时，伴音音轻且有杂音。

检修提示：进入维修状态，在维修菜单5内设有伴音制式设定项目，其中SOUND FILTER即是伴音滤波器选择设定项目，数据为"00"时，选择内部SIF电路处理全制式伴音信号；"01"时，选择外部电路处理6．5MHz伴音信号；"02"时，选择外部电路处理6．0MHz伴音信号；"03"时，选择外部电路处理全制式伴音信号。
