LED贴片点光源-产品规格书

Address: 3F Building 3, Landwind Industrial Zone, Shiyan Town,ModelPictureDiscriptionSize (LxW)mmLED Q'ty (pcs)Power (W)Voltage&FrequencyColor&KelvinLuminousFlux(lm)Unit price (100-1000pcs)(USD) Unit price>1000pcs)(USD)XH-LPR120-5WAl frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter120mm Cut diameter 105mm 25PCSSMD2835 LEDs5WAC85-265V 50-60Hz warm white/white 2800-7000K400-450 4.44 4.23XH-LPR145-8W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter145mm Cut diameter 130mm 40PCSSMD2835 LEDs8WAC85-265V 50-60Hz warm white/white 2800-7000K650-700 6.89 6.56XH-LPR160-9W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter160mm Cut diameter 145mm 45PCSSMD2835 LEDs9WAC85-265V 50-60Hz warm white/white 2800-7000K750-8007.447.09XH-LPR180-12W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter180mm Cut diameter 160mm 60PCSSMD2835 LEDs12WAC85-265V 50-60Hz warm white/white2800-7000K950-10008.117.72XH-LPR200-14W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter200mm Cut diameter 180mm 70PCSSMD2835 LEDs14WAC85-265V 50-60Hz warm white/white2800-7000K1100-11509.118.68XH-LPR220-16W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter220mm Cut diameter 200mm 80PCSSMD2835 LEDs16WAC85-265V 50-60Hz warm white/white2800-7000K1250-130010.449.95XH-LPR225-18W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter250mm Cut diameter 205mm 90PCSSMD2835 LEDs18WAC85-265V 50-60Hz warm white/white2800-7000K1450-140010.6710.16XH-LPR240-20W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter240mm Cut diameter 220mm 100PCSSMD2835 LEDs20WAC85-265V 50-60Hz warm white/white2800-7000K1650-170012.3311.75XH-LPR300-24W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter300mm Cut diameter 280mm120PCSSMD2835 LEDs24WAC85-265V 50-60Hz warm white/white2800-7000K1950-200015.6714.92ModelPictureDiscriptionSize(LxW)mmLED Q'ty (pcs)Power (W)Voltage&FrequencyColor&KelvinLuminousFlux(lm)Unit price (100-1000pcs)(USD) Unit price>1000pcs)(USD)XH-LPS110-5WAl frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter110x110mm Cut diameter 90x90mm 20PCSSMD2835 LEDs5WAC85-265V 50-60Hz warm white/white 2800-7000K400-450 4.67 4.44XH-LPS160-12W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter160x160mm Cut diameter 140x140mm 60PCSSMD2835 LEDs12WAC85-265V 50-60Hz warm white/white2800-7000K950-10008.337.94XH-LPS180-12W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter180x180mm Cut diameter 160x160mm 60PCSSMD2835 LEDs12WAC85-265V 50-60Hz warm white/white2800-7000K950-10008.568.15XH-LPS200-14W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter200x200mm Cut diameter 180x180mm 72PCSSMD2835 LEDs14WAC85-265V 50-60Hz warm white/white2800-7000K1100-11509.679.21XH-LPS220-16W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter220x220mm Cut diameter 200x200mm 80PCSSMD2835 LEDs16WAC85-265V 50-60Hz warm white/white2800-7000K1250-130010.8910.37XH-LPS240-16W Al frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter240x240mm Cut diameter 180x180mm80PCSSMD2835 LEDs16WAC85-265V 50-60Hz warm white/white2800-7000K1250-130012.3311.75Square Ultra thin LED Downlight seriesRound Ultra thin LED Downlight seriesXINGHUO LED TECH LIMITEDTel : 0086-0755-********-805 Fax: 0086-0755-********Web:Email:**************MSN:**************************:johnzuo88Bao'an District, Shenzhen, China 518108Ultra thin LED Downlight catalogue with pricelistXH-LPS300-20WAl frame+arylic coverTaiwan Original Chi Mei light panelguide,transparent rate 90%Diameter300x300mmCut diameter280x280mm100PCSSMD2835 LEDs20WAC85-265V50-60Hzwarm white/white2800-7000K1650-170015.6714.92Note: 1.LED light source:LumenMax SMD2835 LEDs, 20-22lm/pc LEDs CRI>802.Warranty: 3years3. Price Term: EXW Shenzhen5.Lead time: 3-5 working days for samples, 12-15days for large quantity6.Validity: 30days, the final price should be confirmed with Xinghuo LED7.The MOQ is 100pcs ( No requirements for new customers)Company Name:Account No.:Bank Code: SWIFT Code: Bank address: 004HSBCHKHHHKHHSBC, No. 1 Queen’s Road Central, Central, Hong Kong4. Certification: CE, ROHS, Erp approvedBy T/T payment in advance, kindly write the company name correctly.XINGHUO LED TECH LIMITED561-718396-838。

3.0mm SMD Hyper White Top LED 3.0mm 贴片超亮白色发光二极管Features 特征•Package Size：3.0(L)×1.4(W)×0.8(T)mm 封装尺寸： 3.0(长)×1.4(宽)×0.8(厚)mm •Silicone Packed 采用硅胶封装•Super long lifetime 超长寿命•Anti UV 防紫外线•White colors are available in(2200K-12000K)可供白光(2200K-12000K)•High CRI products 高显色性产品•Wide viewing angle (2θ1/2=120°)宽角度(2θ1/2=120°)Applications •产品应用•Indoor lighting:Fluorescent lamp,tube •室内照明：日光灯管、灯条•Commercial illumination and displays:•商业照明显示：广告字、广告灯箱Advertising words,light box •LCD Backlighting •LCD背光源•Decorative lighting:light strip •装饰照明：柔性灯条•Automotive interior auxiliary lighting •Other illumination and displays •其它照明和显示类O OBin Range of CRI 显色性等级代码(at I F =30mA,T a =25OC )Top View 顶视Back View 底视Bin Range of Luminous Intensity显指等级代码(T=25O C)a（Luminous flux luminous intensity for the corresponding reference以上光强对应的光通量仅供参考）F a Array=25O C)Bin Range of Luminous Intensity电压等级代码(Ta（Luminous flux luminous intensity for the corresponding reference以上光强对应的光通量仅供参考）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图PACKAGE OUTLINE 外形尺寸(Units:mm)Recommended Soldering Pattern推荐焊接模式3.00±0.081.400.50G a t e s 9-16r o w sG a t e s 1-8r o w s0.740.70±0.050.80±0.05+-P O L A R I T YP a c k a g e m a r k i n g0.74一、PRECAUTONS IN USE LED/使用LED 注意事项；LED Soldering condition/LED 焊接条件；1：烙铁焊接：烙铁最高30W 尖端温度不超过300℃；焊接时不超过3秒；焊接位至少离胶体2毫米。

and reliability.如产品需要用在有特殊质量要求及可靠性要求的地方，请提前咨询瑞丰的销售人员以取得相关信息。

disassemble and analyzein written form.在取得瑞丰的同意前，客户不应该对产品进行拆解分析，如发现失效产品，请直接书面通知瑞丰。

Features 特征Extremelywide viewing angle.发光角度大Suitable for all SMT assembly and solder process.适用于所有的SMT 组装和焊接工艺 Moisture sensitivity level:Level 3.防潮等级Level 3 Package:4000pcs/reel.包装每卷4000pcs RoHS compliant.满足RoHS 要求Description 描述The Colour LED which was fabricated by using a green chip 该产品为绿光LED ，是由绿光芯片封装形成Applications 应用Optical indicator.光学指示Switch and Symbol,Display.开关和标识、显示器等 General use.其他应用RF-GNS150TS-CFPackage Dimension外观尺寸NOTES:1.All dimensions units are millimeters.(所有尺寸标注单位为毫米)2.All dimensions tolerances are 0.2mm unless otherwise noted.(除特别标注外，所有尺寸公差为±0.2毫米)Electrical/Optical Characteristics at Ts=25°C电性与光学特性Note:备注Vr=5V For test conditions.Vr=5v为测试分选条件。

常用贴片LED型号及参数1.3528型贴片LED- 尺寸：3.5mm x 2.8mm-入光角度：120度- 亮度范围：约1000-5000mcd-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白2.5050型贴片LED- 尺寸：5.0mm x 5.0mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白3.2835型贴片LED- 尺寸：2.8mm x 3.5mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.6V-发光颜色：红、黄、绿、蓝、白4.3014型贴片LED- 尺寸：3.0mm x 1.4mm-入光角度：120度- 亮度范围：约4000-8000mcd-工作电流：20mA-工作电压：2.8-3.4V-发光颜色：红、黄、绿、蓝、白5.2835EPI型贴片LED- 尺寸：2.8mm x 3.5mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.6V-发光颜色：红、黄、绿、蓝、白6.3528EPI型贴片LED- 尺寸：3.5mm x 2.8mm-入光角度：120度- 亮度范围：约1500-3000mcd-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白7.4014型贴片LED- 尺寸：4.0mm x 1.4mm-入光角度：120度- 亮度范围：约4000-8000mcd-工作电流：20mA-工作电压：2.8-3.4V-发光颜色：红、黄、绿、蓝、白8.5730型贴片LED- 尺寸：5.7mm x 3.0mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白以上是常用的一些贴片LED型号及其参数，这些型号广泛应用于各种LED显示屏、照明灯具和电子产品中。

在选择使用LED时，需要根据具体的需求和应用场景选择合适的尺寸、亮度、电流和电压等参数。

3528蓝光规格书3528 BLUE SPECIFICATION 产品型号 Model NO.:HT-K3528BC版次 REV NO.:V01版文件编号Document NO.:YT-DG201303日期 DATE :2013.3.041.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm)(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED 会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F =0.5mA 时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F =0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

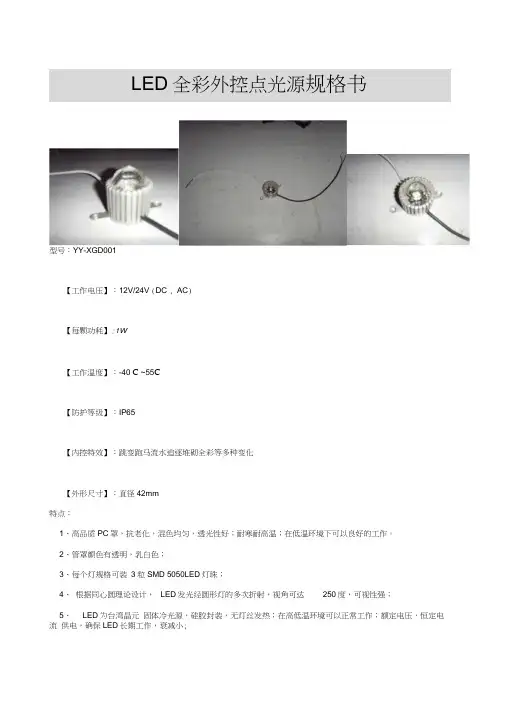

型号：YY-XGD001【工作电压】：12V/24V (DC , AC)【每颗功耗】:1W【工作温度】：-40 C ~55C【防护等级】：IP65【内控特效】：跳变跑马流水追逐堆砌全彩等多种变化【外形尺寸】：直径42mm特点：1、高品质PC罩，抗老化，混色均匀，透光性好；耐寒耐高温；在低温环境下可以良好的工作。

2、管罩颜色有透明，乳白色；3、每个灯规格可装3粒SMD 5050LED灯珠；4、根据同心圆理论设计，LED发光经圆形灯的多次折射，视角可达250度，可视性强；5、LED为台湾晶元固体冷光源，硅胶封装，无灯丝发热；在高低温环境可以正常工作；额定电压，恒定电流供电，确保LED长期工作，衰减小;6、SMDLED 光源，色彩鲜丽，色泽纯正无光斑。

有红、绿、蓝、黄、白色、化；RGB 、加以控制可实现多色变7、控制形式：外置控制器，与DMX512 系列控制器驳接，进行IC 编程，变幻模式可达数千万种；8、安装方便，投射角度大。

防尘，防漏电耐寒耐高温。

9、工作电压12V 、24V 可供客户选择。

10、采用电磁兼容设计，不含对环境有害的汞污染，达到绿色环保。

11、采用SMD LED 光源，低耗能、寿命长达3-5 万小时（根据外部使用环境）。

应用范围：该产品广泛应用于桥梁、花园、沟道河岸、建筑物轮廓、建筑物的装饰及轮廓勾勒。

是取代传统灯具的新一代照明解决案。

注意事项：1. 安装前切断电源,防止触电。

2. 初步预算所需点光源的数量，然后根据数量单个点光源的额定功率，计算出总功率，并设计配电方案。

3. 此灯应避免安装在热源处及热蒸汽，腐蚀性气体的场所，以免影响寿命。

4. 使用电源时，不宜工作在频繁通断电状态下，这样会影响其寿命。

连接方式：1. 白色线为电源输入，红色为正极蓝色为负极；2. 黑色线为信号线黑色线中红色为信号输入蓝色为信号输出；。

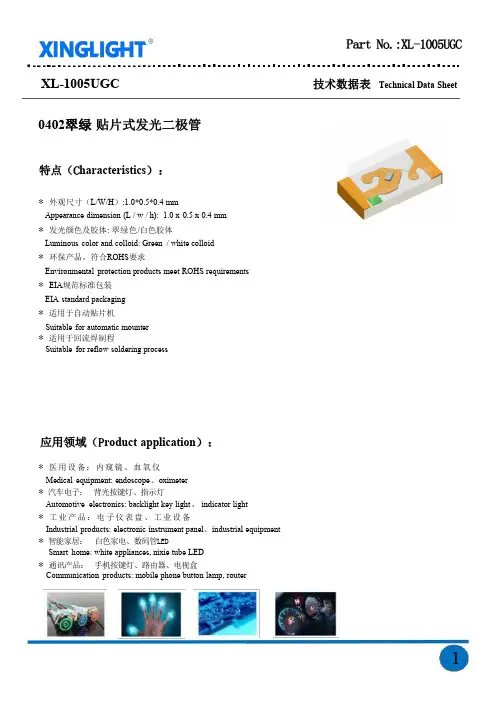

XL-1005UGC Technical Data Sheet 0402翠绿haracteristics*外观尺寸（L/W/H）:1.0*0.5*0.4mmAppearance dimension(L/w/h):1.0x0.5x0.4mm*发光颜色及胶体:翠绿色/白色胶体Luminous color and colloid:Green/white colloid*环保产品，符合ROHS要求Environmental protection products meet ROHS requirements*EIA规范标准包装EIA standard packaging*适用于自动贴片机Suitable for automatic mounter*适用于回流焊制程Suitable for reflow soldering processroduct application*医用设备：内窥镜、血氧仪Medical equipment:endoscope、oximeter*汽车电子：背光按键灯、指示灯Automotive electronics:backlight key light、indicator light*工业产品：电子仪表盘、工业设备Industrial products:electronic instrument panel、industrial equipment*智能家居：白色家电、数码管LEDSmart home:white appliances,nixie tube LED*通讯产品：手机按键灯、路由器、电视盒Communication products:mobile phone button lamp,routerCatalogueElectrical Characteristics (3)Typical Characteristic Curves (5)Reliability Test Items And Conditions (6)Outline Dimensions (7)Packaging (8)Guideline for Soldering (10)Precautions (12)Electrical Characteristics（温度=25℃）Absolute Maximum Ratings (Temperature=25°C):Electro-Optical Charasteristics (Temperature=25°C):参数名称Parameter符号Symbol 测试条件Test conditions 最小值Min 典型值Typ 最大值Max 单位Unit 光强Light intensity IV IF=5mA120-249mcd 峰值波长Peak wavelength λP -523-nm 主波长Main wavelengthD 516-531nm 正向电压Forward voltage VF 2.7- 3.0V 半光强视角Half light angle 2θ1/2IF=5mA -120-Deg 反向电流Reverse currentIRVR=5V--1μA参数名称Parameter 符号Symbol数值Rating 单位Unit消耗功率Consumed power Pd 75mW 正向脉冲电流Peak Forward current IFP60mA正向工作电流Forward workingcurrent I F 20mA 反向电压Reverse voltage V R 8V工作环境温度Operating ambient temperature Topr25°C ±5°C储存环境温度Storage ambient temperature Tstg 焊接条件Welding conditionsTsol回流焊（reflow soldering ）：255°C ，10s max 手动焊（manual welding ）：300°C ，3s max*注：脉冲宽度≤0.1ms ，占空比≤1/10*Note:Pulse width ≤0.1ms,Duty ≤1/10λ:Brightness gradingCode Min Max Unit Test conditionsN2120144mcdIF=5mAN3144173N4173207N5207249:Voltage gradingCode Min Max Unit Test conditionsW11 2.7 2.8VIF=5mAW12 2.8 2.9W132.93.0:Wavelength gradingCode Min Max Unit Test conditionsG1516519nmIF=5mAG2519522G3522525G4525528G5528531Typical Characteristics Curves注:如无另外注明，测试环境温度为25+3︒C If not otherwise noted,the test ambient temperature is25+3︒C.可靠性实验Reliability experiment类别Class测试项目Test item测试环境Testing environment测试时间Testing time参考标准Reference standard耐久性测试Endurance test 工作寿命Working life室温条件下以最大额定电流持续点亮；以20mA测试（Continuous lighting at themaximum rated current at room temperature;Testit at 20mA.）1000小时1000hours（-24小时，+72小时)（-24hours ，+72hoursMIL-STD-750D:1026MIL-STD-883D:1005JIS C 7021:B-1高温高湿储存High temperatureand highhumidityIR-Reflow In-Board,2Times环境温度Ta=85±5℃,相对湿度RH=90～95%240小时240hours （±2小时)（±2hours )MIL-STD-202F:103B JIS C 7021:B-11高温储存High -temperature storage 环境温度Ta=85±5℃1000小时1000hours （-24小时+72小时)（-24hours+72hours ）MIL-STD-883D:1008JIS C 7021:B-10低温储存Low temperature storage环境温度Ta=-40±5℃JIS C 7021:B-12环境测试Environmentaltesting冷热循环Cold and hot cycle 105℃～25℃～-55℃～25℃30mins 5mins 30mins 5mins 50次循环50Circles MIL-STD-202F:107D MIL-STD-750D:1051MIL-STD-883D:1010冷热冲击Hot and cold impact IR-Reflow In-Board,2Times 100±5℃～-40℃±5℃20mins 20mins 50次循环50Circles MIL-STD-202F:107D MIL-STD-750D:1051MIL-STD-883D:1011抗锡试验Anti -tin test焊锡温度T.sol=260±5℃10±1secs 2次2timesMIL-STD-202F:210A MIL-STD-750D:2031JIS C 7021:A-1红外回流焊无铅制程InfraredreflowweldingThere is lead process 升温速度heat up speed (183℃到最高值)：最大3℃/秒维持温度keep temperature 在125(±25)℃：不超过120秒维持温度keep temperature 在183℃以上：60-150秒最高温度限制范围maximum temperature ：235℃+5/-0℃维持keep 在235℃+5/-0℃时间：10-15秒降温速度cooling rate ：最大6℃/秒--------MIL-STD-750D:2031.2J-STD-020C红外回流焊无铅制程Infraredreflowwelding Lead-free process 升温速度heat up speed (217℃到最高值)：最大3℃/秒维持温度keep temperature 在175(±25)℃：不超过180秒维持温度keep temperature 在217℃以上：60-120秒最高温度限制范围maximum temperature ：255℃+0/-5℃维持keep 在255℃+0/-5℃时间：5-10秒降温速度cooling rate ：最大6℃/秒--------MIL-STD-750D:2031.2J-STD-020C可焊性试验Weldabilitytest焊锡温度Soldering temperatureT.sol=235±5℃浸入速度Immersion speed ：25±2.5mm/秒上锡率≧95%焊盘面积Tin loading rate ≥95%pad area浸入时间：2±0.5秒Immersion time:2±0.5secondsMIL-STD-202F:208D MIL-STD-750D:2026MIL-STD-883D:2003IEC 68Part 2-20JIS C 7021:A-2Outline DimensionSuggest Soldering Pad Dimensions备注： 1.单位：毫米（mm）Remarks:1Unit:mm2.公差：如无特别标注则为±0.10mm2.Tolerance:±0.10mm unless otherwise specified1Packaging(1)Belt and disk dimensions注:1.尺寸单位为毫米(mm)。

①. 9W LED 瓦楞灯●详细技术参数：光源功率：9W 灯具功率：8~9W 光源品牌：美国流明 光源颗数：3pcs 单颗3W 输入电压： DC24V材 质：压铸铝 防护等级： IP65 光 通 量：>950lm色 温： 6000-6500KLED 发光效率：＞110lm/W 灯具效率： ＞80 %显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ100mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。

2、独特钢化光学玻璃，透光率达95%以上，光线更为柔和。

3、良好的光还原性及显色性、色彩显示优良，表现力强。

4、高规格压铸铝材，抗腐蚀，抗氧化效果好，能抵御恶劣环境。

产品图片 （仅供参考）②. 6W LED 瓦楞灯●详细技术参数：光源功率：6W 灯具功率：6~7W 光源品牌：美国流明 光源颗数：3pcs 单颗2W 输入电压： DC24V 材 质：压铸铝 防护等级： IP65光 通 量：>650lm 色 温： 6000-6500K LED 发光效率：＞110lm/W灯具效率： ＞80 % 显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ75mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。

2、独特钢化光学玻璃，透光率达95%以上，光线更为柔和。

3、良好的光还原性及显色性、色彩显示优良，表现力强。

4、高规格压铸铝材，抗腐蚀，抗氧化效果好，能抵御恶劣环境。

产品图片 （仅供参考）③. 3W LED 射灯●详细技术参数：光源功率：3W 灯具功率：3~4W 光源品牌：美国流明 光源颗数：3pcs 单颗1W 输入电压： DC24V材 质：压铸铝 防护等级： IP65光 通 量：>330lm 色 温： 6000-6500K LED 发光效率：＞110lm/W灯具效率： ＞80 % 显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ60mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。

LED光源产品手册1.产品概述本手册旨在介绍我们的LED光源产品系列。

LED光源是一种高效、环保的照明设备，采用半导体发光技术。

本手册将详细介绍我们的LED光源产品的特点、应用领域、使用方法和技术规格。

2.产品特点2.1 高亮度：我们的LED光源产品采用先进的芯片技术，具有高亮度和强光输出能力，可用于不同应用场景。

2.2 节能环保：LED光源产品采用低功耗设计，与传统照明产品相比，能显著减少能源消耗和碳排放。

2.3 长寿命：通过优化设计和质量控制，LED光源产品具有长寿命特点，可降低更换和维修成本。

2.4 良好的色彩还原性：我们的LED光源产品使用国际领先的发光技术，能够准确还原物体的颜色。

3.应用领域我们的LED光源产品适用于多个应用领域，包括但不限于：3.1 室内照明：适用于家庭、办公室、商业建筑等室内照明需求。

3.2 商业照明：可用于商场、酒店、展览馆等商业场所的照明照明装饰。

3.3 景观照明：适用于广场、公园、桥梁等景观照明项目。

3.4 交通照明：可用于道路、隧道、车站等交通照明设施。

3.5 植物生长照明：适用于温室、种植基地等植物生长环境照明。

4.使用方法4.1 安装：将LED光源产品正确安装在适当的灯具中，确保固定牢固并与电源线连接正确。

4.2 电源要求：根据产品规格，选择适当的电源电压和电流，确保电源和灯具的匹配。

4.3 开关控制：根据产品功能，使用开关或遥控器控制LED光源的开关、亮度调节、色温调节等功能。

4.4 维护与保养：定期清洁灯具表面，确保散热良好，并避免长时间使用过热的环境。

5.技术规格5.1 产品型号：[填写产品型号]5.2 输入电压：[填写电压范围]5.3 功率：[填写功率]5.4 光通量：[填写光通量值]5.5 色温：[填写色温范围]5.6 显色指数：[填写显色指数]5.7 寿命：[填写寿命值]5.8 工作温度：[填写工作温度范围]5.9 防护等级：[填写防护等级]5.10 外形尺寸：[填写外形尺寸]附件：本文档附带以下文件：1.产品规格表2.安装指南3.维护手册法律名词及注释1.版权：指对作品(包括文字、图片、图纸等)享有的法律保护，如未经授权的复制、传播、展示等行为将构成侵权。

UVLED点光源说明书编辑及出版说明本说明书由本公司编辑出版，说明书中包含有最新产品的说明和技术规格。

本说明书的内容及产品规格如有更改，恕不另行通知。

同时由于使用说明书所包含的材料所造成的任何损坏（包括后果），包括但不限于出版物的排版及其他错误。

上海润铸电子科技有限公司将不承担任何责任。

安全警告：警告如何避免可能的人身伤害，照射头放射出的紫外线对人体有害， 请勿照射人体尤其是眼睛，使用时请佩戴RUNLED 保护眼镜。

警告高温，使用及刚使用完设备后，照射头温度非常高，为避免受伤， 请勿触碰。

请勿用湿手拔电源插头，避免可能的电击。

重要安全说明使用设备时，为减少发生火灾，电击和人身伤害的可能性，请严格遵守下列基本安全指南1、请勿在水源附近，潮湿的地方使用本产品。

2、避免在雷雨期间使用本产品。

否则可能由于闪电而导致电击的危险。

3、请勿在煤气，天然气等可燃气体泄漏区域附近使用本产品。

请妥善保管本说明书。

简介1、包装箱内部品清单1、控制器2、照射头3、脚踏开关4、电源线5、使用说明书6、出厂合格证书注意：请注意清点各物品数量是否符合订单。

2、安装要求1、设备需要放置在一个平整、牢固而不易受到振动和拦击的表面上。

2、设备需要在室温（不超过40℃）下进行工作注意：请勿将设备安装在加热器、空调、流体、化学制品附近。

请勿将设备暴露在阳光直射、过热、潮湿或多尘的地方。

请勿将设备连接到与大功率设备共用同一电路的插座上。

请勿撞击或触摸镜头。

3、控制面板概述①液晶显示屏(LCD)②方向键使用此键可以进行功能和设定操作。

同时在4通道设备中，可作为4个照射头（CH1/CH2/CH3/CH4）开关控制按键。

③取消键(ESC) 停止操作或从功能菜单中退出。

④保存键(ENT) 使用此键可以将设置存储在设备中。

⑤设置键（SET) 使用此键可以进入设定模式。

⑥运行/停止键(RUN) 程序运行或停止。

4、后面板概述① RS232接口。

东莞市荧月电子科技有限公司2835绿光规格书2835GREEN SPECIFICATION产品型号 Model NO.:YLT-led2835GC-520描述:led2835绿光贴片发光二极管是行业内标准的封装产品，此类产品为高可靠性及应用范围非常广泛，此高可靠性的产品非常适用于半户外及户外灯具相关,高可靠性要求的应用场合。

特性:尺寸(mm): 2.8 x 3.5 x 0.8mm 表面贴片发光二极管胶体颜色:透明发光颜色:绿光发光角度:120°版次 REV NO.:V01版文件编号Document NO.:TY-C030002日期 DATE :2015.3.11.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY*) U.S.L.：Upper Standard Level **) L.S.L.：Lower Standard Level 5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm)(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED 会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F =0.5mA 时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F =0.5mA) (3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

感谢您购买嘉美照明的产品，使用前请仔细阅读说明书灯具不能被隔热材料所覆盖！光生物危害等级：豁免级执行标准：GB7000.11、按包装上的额定电压使用，勿再电压过高或过低的状态下使用，2、不可安装在可燃物体内使用，无论什么情况下，灯具不能被隔热衬垫或类似材料盖住。

3、安装更换灯具前，必须先切断电源，确保人身安全。

4、驱动和灯具必须接好的情况下才能通电亮灯，否则容易烧坏或损伤灯珠5、灯具在场地装修完成后装灯，不能作为施工照明否则容易损伤灯具。

6、禁止在室内外雨水淋到的地方使用。

7、当发现灯具工作异常（自熄、闪烁）时，请检查灯座与灯头的接触性能及电源电压是否正常，如果都正常，故障仍未排除，需更换新的灯具。

8、使用LED产品时（三类灯具），请使用我司配套的驱动电源。

9、对不可替换光源："此灯具的光源是不可替换的；当光源到其寿终时，应替换整个灯具"。

10、如果此灯具的外部软缆或软线损坏了，该线要由制造商或其服务代理商或有类似资格的人更换，以避免危险。

11、对本说明书如有任何疑问，请向持有资格证书的工程师咨询，或致电本公司咨询。

我们会热忱为您服务。

请在安装前阅读如下几点，敬请保留，以备参考：安装方法1、选好位置，按照灯具嵌入开孔尺寸在天花灯上进行开孔。

2、将灯具装入天花灯开孔内，确保灯具与电器距离在15cm以上，打开电源后即可使用。

LED灯具是采用LED半导体作为光源，它是一种新型的绿色环保节能照明光源，可全面替代白炽灯、节能灯等传统照明工具。

本产品造型新颖时尚，紧贴客户需求及感受，融入更多的科技元素及人性化设计；绿色环保，无紫外线、红外线、热辐射及汞污染；集成多个高亮度SMD光源，形成线型组合；节能效率高，比白炽灯节能90%，比荧光灯节能60%；经特殊的工艺封装，坚固耐用，寿命可达30000小时；作为冷光源，LED灯光不会使物品的因照射产生褪色现象；采用优质的扩散罩，光色柔和，出光率高，光效全面超越传统荧光灯；显色指数高，显示最直观最清晰，且有多种色温可供选择；响应快，无频闪，眩光小，点亮后瞬间达到全光输出；固体光源、抗震性强，便于运输及安装，安全性高；发光方向性强，易于控制光线，有效提高照明系统的效率。
