◆Description（描述）TX1812HC是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个3838LED灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
◆Applications（领域)LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明。
LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
◆Features（特征)LED内部集成高质量外控单线串行级联恒流IC。
控制电路与芯片集成在SMD3838元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
内置上电复位和掉电复位电路，上电不亮灯。
灰度调节电路（256级灰度可调）。
默认输出恒流值12mA,便于降低灯珠功耗。
默认上电不亮灯。
数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点。
◆Package Dimensions（封装尺寸)注；1.所有标注尺寸的单位均为毫米2.除了特别注明,所有标注尺寸的公差均为±0.2mm3.封装尺寸：3.5x3.5x1.3mm◆Product naming principle（产品命名原则）◆Pin figure（引脚图）◆Pin function（引脚图）序号符号管脚名功能描述1GND地信号接地和电源接地2NC空脚PCB上做悬空处理3DIN数据输入控制数据信号输入4VDD电源供电管脚，PCB上两供电管脚可做连通处理5VDD电源供电管脚，PCB上两供电管脚可做连通处理6DO数据输出控制数据信号输出Electro-optical characteristics at Ta=25℃（电光特性）◆Absolute maximum ratings at Ta=25℃（绝对最大额定值）参数符号范围单位逻辑电源电压VDD 3.0～+7.5V R/G/B输出端口电压Lol15mA 工作温度Topt-40-85℃℃储存温度Tstg-40-120℃℃◆Electric Spec（电气参数）参数符号最小典型最大单位测试条件芯片输入电压VDD-- 5.07.5V--OUT输出电流Iout--12--mA--高电平输入电压Vin0.7V DD----V VDD=5.0V 低电平输入电压Vil----0.3V DD V VDD=5.0V PWM频率FPWM--4--KHZ--静态功耗IDD--0.3--mA--◆dynamic parameter （动态参数）参数符号最小典型最大单位测试条件数据速率F DIN --8001100KHZ --传输延迟时间Tpzl--500--nsDIN-DO◆The data transmissiontime （数据传输时间）◆Temporal waveform figure （时序波形图）输入码型：连接方式：码码码◆mode of data transmission（数据传输方式）◆mode of data transmission（数据传输方式）G7G6G5G4G3G2G1G0R7R6R5R4R3R2R1R0B7B6B5B4B3B2B1B0注：高位先发，按照GRB的顺序发送数据（G7→G6 0◆Typical application circuit（典型应用电路）◆Typical optical characteristics curves （典型光学特性曲线）1.21.00.80.60.40.20.0400 450 500 550 600 650 700Wavelength[nm]Spectral DistributionRelative Intensity vs.Wavelength(Ta=25。
and reliability.如产品需要用在有特殊质量要求及可靠性要求的地方，请提前咨询瑞丰的销售人员以取得相关信息。
disassemble and analyzein written form.在取得瑞丰的同意前，客户不应该对产品进行拆解分析，如发现失效产品，请直接书面通知瑞丰。
Features 特征Extremelywide viewing angle.发光角度大Suitable for all SMT assembly and solder process.适用于所有的SMT 组装和焊接工艺 Moisture sensitivity level:Level 3.防潮等级Level 3 Package:4000pcs/reel.包装每卷4000pcs RoHS compliant.满足RoHS 要求Description 描述The Colour LED which was fabricated by using a green chip 该产品为绿光LED ，是由绿光芯片封装形成Applications 应用Optical indicator.光学指示Switch and Symbol,Display.开关和标识、显示器等 General use.其他应用RF-GNS150TS-CFPackage Dimension外观尺寸NOTES:1.All dimensions units are millimeters.(所有尺寸标注单位为毫米)2.All dimensions tolerances are 0.2mm unless otherwise noted.(除特别标注外，所有尺寸公差为±0.2毫米)Electrical/Optical Characteristics at Ts=25°C电性与光学特性Note:备注Vr=5V For test conditions.Vr=5v为测试分选条件。

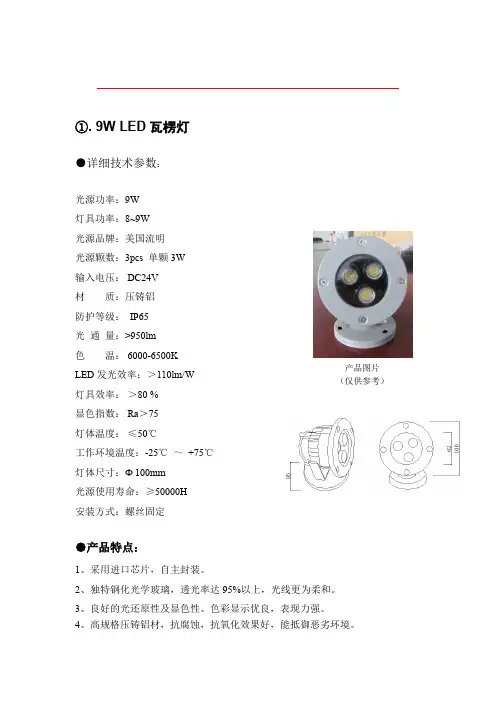

①. 9W LED 瓦楞灯●详细技术参数：光源功率：9W 灯具功率：8~9W 光源品牌：美国流明 光源颗数：3pcs 单颗3W 输入电压： DC24V材 质：压铸铝 防护等级： IP65 光 通 量：>950lm色 温： 6000-6500KLED 发光效率：＞110lm/W 灯具效率： ＞80 %显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ100mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。
2、独特钢化光学玻璃，透光率达95%以上，光线更为柔和。
3、良好的光还原性及显色性、色彩显示优良，表现力强。
4、高规格压铸铝材，抗腐蚀，抗氧化效果好，能抵御恶劣环境。
产品图片 （仅供参考）②. 6W LED 瓦楞灯●详细技术参数：光源功率：6W 灯具功率：6~7W 光源品牌：美国流明 光源颗数：3pcs 单颗2W 输入电压： DC24V 材 质：压铸铝 防护等级： IP65光 通 量：>650lm 色 温： 6000-6500K LED 发光效率：＞110lm/W灯具效率： ＞80 % 显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ75mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。
2、独特钢化光学玻璃，透光率达95%以上，光线更为柔和。
3、良好的光还原性及显色性、色彩显示优良，表现力强。
4、高规格压铸铝材，抗腐蚀，抗氧化效果好，能抵御恶劣环境。
产品图片 （仅供参考）③. 3W LED 射灯●详细技术参数：光源功率：3W 灯具功率：3~4W 光源品牌：美国流明 光源颗数：3pcs 单颗1W 输入电压： DC24V材 质：压铸铝 防护等级： IP65光 通 量：>330lm 色 温： 6000-6500K LED 发光效率：＞110lm/W灯具效率： ＞80 % 显色指数： Ra ＞75 灯体温度： ≤50℃工作环境温度：-25℃ ～ +75℃ 灯体尺寸：Φ60mm 光源使用寿命：≥50000H 安装方式：螺丝固定●产品特点：1、采用进口芯片，自主封装。
ELECTROSTAICSENSITIVE DEVICES制作核准接受不接受6.RGBW芯片特性参数Ta=25℃：TOHTOLT1HT1LTreset0码1码Reset 码DIN DO PIX1DINDOPIX2D1D2D3D4DINDOPIX3注：其中复位码＞=80us数据刷新周期表1复位码D1D2D3D4注：高位先发，按照GRBW 的顺序发送数据(G7→G6→ 005V1045V104U1U25V104U3RR辐射图特性曲线17.包装规格:载带规格（单位：mm)卷轴尺寸:防潮带包装:标签描述:PRODUCT NO:产品型号QUANTITY:包装数量LOT NO:指令单号CCT:色温BIN：色区代码Ra：显数指数DATE:生产日期注明：SMD5050系列包装标准1000PCS/包，特别要求除外。
标签示图贴标签位贴标签位注：标注公差为±0.1mm，单位：mmPRODUCT NO:QUANTITY:PCSLOT NO:DATE:Lead freePRODUCT NO:产品型号QUANTITY:包装数量LOT NO:指令单号DATE:生产日期1.6.已完成装配的灯珠元件进行防潮管控对需要进行二次SMT工艺或高温的产品，在完成一次焊接后将会进行二次焊接前，亦应做好必要的防潮处理，暴露在（≦30℃/60%RH)条件下，最长不能超过2H,若二次高温生产相隔时间较长，则一次焊接后的材料必需进行必要的除湿工作（在70℃±5℃的烤箱中烘烤不少于12小时），然后抽真空密封保存，或者先将产品储存在干燥箱恒温恒湿箱内，二次高温生产前，再做进行除湿工作（在70℃±5℃的烤箱中烘烤不少于12小时），以确保产品在过高温工艺前不受潮，低湿烘烤条件：70℃±5℃烘烤不小于12小时高温烘烤条件：130°C±5°C烘烤5小时，回流焊正常作业累计不超过3次，对挤出工艺或者高温防护处理的产品，建议产品做防护工艺前，做好必要的除湿工作，在130℃±5℃的烤箱中烘烤5小时，以剔除产品在检测，老化，运输过程中暴露在空气中吸收的湿气，以避免产品在做防护处理后，包在材料表面的湿气会慢慢侵入材料，造成产品失效，1.7.回流焊焊接经丽创光电采用下面所列参数检测证明，表面贴装型LED符合JEDEC J-STD-020C标准。
DMX512-直径40MM-6灯点光源产品规格书产品名称：DMX点光源产品型号EML-DGY-0020-410产品图片No 类别项目产品参数1基本参数LED 光源SMD5050 RGB灯珠-三安芯片2 LED数量 6 颗3 工作电压DC24V4 灯体材质阻燃等级V-0，抗UV5 外形尺寸见图纸6 安装方式螺丝/ 卡扣/ 铝槽/ 钢丝7 防护等级IP65以上8 线材类型全铜耐寒/抗UV透明线9光电参数单灯功率 1.44-2W10 控制方式DMX512协议11 发光角度120º-160º12其他参数产品重量约15克每个（常规线长）13 使用寿命>50000H14 工作环境-20℃～40℃15 储存环境15℃～25℃16 产品特点1.回路控制的小尺寸LED点光源，适用于招牌字广告灯箱、室内灯光设计，显示整体的色彩变化效果。
2.双线并行连接，低电压供电，确保馈电、信号的有效传输距离；3.灯串的颗数、长度可由用户指定，以便和安装环境良好配合；4.可采用钢丝绳悬挂固定方式，最大限度减少对建筑物表面的损害。
该产品为灯光专业人员提供基础构件，用来创建和设计客户化应用，如各种户外广告发光招牌，楼宇外墙点阵屏装饰，舞台屏幕等亮化工程，生成不同的效果的动画。
本产品采用256等级的专用驱动IC，显示的动画更柔和、细腻，色彩更丰富。
16 适用场合1、楼体幕墙节点亮化；2、城市道路亮化；3、河道、河堤景观亮化；4、楼体顶部造型装饰亮化；5、玻璃幕墙亮化。
产品尺寸图：铝型材安装可穿钢丝吊绳安装DMX512点光源之运用DMX512全彩点光源，像素灯的优势及特点1.DMX512全彩点光源信号采用国际标准的并联级联的单线传输信号，优于常规的的串联级联的传输方式；IC采用三通道DMX512恒流驱动输出控制。
专用芯片性能稳定，抗干扰能力极强，控制系统可以兼容国际标准的DMX512（1990）信号协议,既可以接DMX512/1990协议的控制器（或控台）控制，也可以采用电脑联机同步方式控制，非常适用于户外景观亮化工程及高端场所的应用。
ELECTROSTAICSENSITIVE DEVICES制作核准接受不接受备注：所有尺寸标注单位为毫米公差为±0.1毫米，除特别标注外。
引脚主数据输入控制数据信号输入脚供电电源正端主数据输出控制数据信号输出脚地线或电源负端13.数据结构（Ta=25℃）：TOHTOLT1HT1LTreset0码1码Reset 码DIN DO PIX1DINDOPIX2D1D2D3D4DINDOPIX3注：其中复位码＞=80us数据刷新周期表1复位码D1D2D3D4注：高位先发，按照GRB 的顺序发送数据(G7→G6→ 005V1045V104U1U25V104U3RRRelative spectral emission相对光谱分辐射图特性曲线16.包装规格:载带规格（单位：mm)卷轴尺寸:防潮带包装:标签描述:PRODUCT NO:产品型号QUANTITY:包装数量LOT NO:指令单号CCT:色温BIN：色区代码Ra：显数指数DATE:生产日期注明：SMD1515系列包装标准4000PCS/包，特别要求除外。
标签示图贴标签位贴标签位注：标注公差为±0.1mm，单位：mmPRODUCT NO:QUANTITY:PCSLOT NO:DATE:Lead freePRODUCT NO:产品型号QUANTITY:包装数量LOT NO:指令单号DATE:生产日期SMD 型LED 使用注意事项感谢您使用深圳市丽创光电有限公司的系列LED 产品，为增进您对我司产品特性的了解，也为方便您快速掌握产品的基本操作，为尽量减少或避免因人为等因素造成不必要的产品损坏，使其能够更好的为您的生产服务，特针对使用过程中的一些规范使用作相应说明，同时即使是同一规格LED，在实际应用领域其可靠性与设计水平，作业方式，使用条件均相关，本使用说明不能涵盖客户使用过程中可能碰到的所有问题，由此带来的不便，敬请谅解！1.1.通常LED 也象其它的电子元件一样有着相同的使用方法，为一让客户更好地使用丽创光电的LED 产品，请参看下面的LED 保护预防措施。
P6户外表贴全彩LED显示屏规格书绿色大地P6户外表贴全彩LED显示屏显著特点：■采用高端优质芯片，屏体亮度达6500CD每平方以上绿色大地照明科技充分满足户外亮度要求；亮度100级可调。
■采用高端电源供应商电源,100-230V宽电压输入，切实保证屏体供电稳定。
■与IC行业巨头台湾聚积携手，装配高精度驱动芯片，显示画面展现完美的色彩一致性。
■采用行业领先控制系统，真正实现逐点校正功能。
■箱体融入最先进设计理念，结构轻巧，安装便捷，样式美观。
■全新面罩设计，大大提升屏体对比度及平整度，同时新款面罩具有强劲的抗干扰与抗老化功能。
■PCB板精选板材，1.5 OZ铜厚，加上独特的PCB板设计工艺，使显示屏稳定性更高、节能性更强、功耗更低。
P6户外表贴屏箱体（480*480MM）4*2个箱体效果图P6户外表贴显示屏还有如下特点1）、系统设计先进合理，显示效果清晰稳定，安装维护方便。
2)、全天候工作：色彩逼真、刷新频率高、防静电、散热效果好、性价比高。
3)、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。
4)、使用节目编辑播放软件，可通过、鼠标编辑、增加、删除和修改文字、图形、图像等信息。
编排的内容存于控制卡，信息播放按节目表自动循环显示。
5)、发光亮度强：发光强度强，并且亮度可调。
6)、视角度好：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。
7)、效果好：采用非线性逐点校正技术，文字更清晰、层次感更强； 8)、可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高；9)、显示模式多样化：支持多种显示模式；10)、操作方便：电脑编辑内容发送到系统控制卡，就可显示编辑的内容，系统操作十分方便。
11)、适用范围：商场、企业、学校、舞台、银行、证券、公安、交通、工商、电力、海关、 医院、公园、机场、车站、体育场馆等领域户外租赁显示。
P3全彩显示屏技术参数LED屏体波长控制在2.5nm 之内，屏体亮度≥ 6500cd/㎡硬件配置具体特点:（1）、灯管的选用目前国际国内市场上LED灯品种繁多，随着国内芯片技术和封装技术的提高。
型号：YY-XGD001【工作电压】：12V/24V (DC , AC)【每颗功耗】:1W【工作温度】：-40 C ~55C【防护等级】：IP65【内控特效】：跳变跑马流水追逐堆砌全彩等多种变化【外形尺寸】：直径42mm特点：1、高品质PC罩，抗老化，混色均匀，透光性好；耐寒耐高温；在低温环境下可以良好的工作。
2、管罩颜色有透明，乳白色；3、每个灯规格可装3粒SMD 5050LED灯珠；4、根据同心圆理论设计，LED发光经圆形灯的多次折射，视角可达250度，可视性强；5、LED为台湾晶元固体冷光源，硅胶封装，无灯丝发热；在高低温环境可以正常工作；额定电压，恒定电流供电，确保LED长期工作，衰减小;6、SMDLED 光源，色彩鲜丽，色泽纯正无光斑。
有红、绿、蓝、黄、白色、化；RGB 、加以控制可实现多色变7、控制形式：外置控制器，与DMX512 系列控制器驳接，进行IC 编程，变幻模式可达数千万种；8、安装方便，投射角度大。
防尘，防漏电耐寒耐高温。
9、工作电压12V 、24V 可供客户选择。
10、采用电磁兼容设计，不含对环境有害的汞污染，达到绿色环保。
11、采用SMD LED 光源，低耗能、寿命长达3-5 万小时（根据外部使用环境）。
应用范围：该产品广泛应用于桥梁、花园、沟道河岸、建筑物轮廓、建筑物的装饰及轮廓勾勒。
是取代传统灯具的新一代照明解决案。
注意事项：1. 安装前切断电源,防止触电。
2. 初步预算所需点光源的数量，然后根据数量单个点光源的额定功率，计算出总功率，并设计配电方案。
3. 此灯应避免安装在热源处及热蒸汽，腐蚀性气体的场所，以免影响寿命。
4. 使用电源时，不宜工作在频繁通断电状态下，这样会影响其寿命。
连接方式：1. 白色线为电源输入，红色为正极蓝色为负极；2. 黑色线为信号线黑色线中红色为信号输入蓝色为信号输出；。
主要特点●智能反接保护，电源反接不会损坏IC。
●IC控制电路与LED点光源公用一个电源。
●控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
●内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
●内置上电复位和掉电复位电路。
●每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
●串行级联接口，能通过一根信号线完成数据的接收与解码。
●任意两点传传输距离在不超过5米时无需增加任何电路。
●当刷新速率30帧/秒时，级联数不小于1024点。
●数据发送速度可达800Kbps。
●光的颜色高度一致，性价比高。
主要应用领域●LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。
●LED点光源,LED像素屏,LED异形屏，各种电子产品，电器设备跑马灯。
产品概述Sk6812是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个5050LED灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
智能外控集成LED光源深圳市阶新科技有限公司1.产品概述:SK6812 RGBW是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个5050LED 灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的32bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少32bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
2.主要应用领域:●LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明●LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
3.特性说明:●Top SMD内部集成高质量外控单线串行级联恒流IC；●控制电路与芯片集成在SMD 5050元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
●内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
●内置上电复位和掉电复位电路，上电不亮灯；●灰度调节电路（256级灰度可调），●单线数据传输，可无限级联。
●整形转发强化技术，两点间传输距离超过10M.●数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点。
4.机械尺寸：智能外控集成LED光源5.引脚图及功能6.产品命名一般说明智能外控集成LED光源智能外控集成LED光源智能外控集成LED光源智能外控集成LED光源注：本产品为深圳市阶新科技有限公司提供!智能外控集成LED光源实物图片。
智能外控集成LED光源主要特点● 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
● 内置上电复位和掉电复位电路。
● 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
● 串行级联接口，能通过一根信号线完成数据的接收与解码。
● 任意两点传传输距离在不超过5米时无需增加任何电路。
● 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。
● 数据发送速度可达800Kbps。
● 光的颜色高度一致，性价比高。
主要应用领域● LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。
● LED点光源,LED像素屏,LED异形屏，各种电子产品，电器设备跑马灯。
产品概述WS2812是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个5050LED灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
1615全彩共阳规格书【最新版】目录1.1615 全彩共阳规格书概述2.规格书的主要内容3.规格书的应用领域4.规格书的重要性正文1.1615 全彩共阳规格书概述1615 全彩共阳规格书是一款关于 LED 显示屏的详细规格说明书，其中“1615”代表了这款显示屏的尺寸，即 16 英寸对角线，15 个像素点每英寸。
全彩指的是显示屏可以显示红、绿、蓝三种颜色的光线，共阳则是指显示屏的电源正极共用。
这种设计可以减少布线的复杂性，降低成本。
2.规格书的主要内容全彩共阳规格书主要包括以下几个方面的内容：(1) 显示屏的基本参数：包括尺寸、分辨率、像素密度、扫描方式、刷新率等。
(2) 显示屏的电气参数：包括工作电压、电流、功率、信号接口等。
(3) 显示屏的光学参数：包括亮度、对比度、视角、响应时间等。
(4) 显示屏的结构参数：包括厚度、重量、安装方式等。
(5) 其他参数：包括使用寿命、抗干扰能力、防护等级等。
3.规格书的应用领域1615 全彩共阳规格书主要应用于以下领域：(1) 广告传媒：如户外广告牌、室内展示屏等。
(2) 信息发布：如车站、机场、商场等公共场所的信息显示屏。
(3) 舞台演出：如演唱会、晚会等活动的舞台背景屏幕。
(4) 监控系统：如安防监控、交通指挥等。
4.规格书的重要性全彩共阳规格书对于选购和使用 LED 显示屏具有重要意义。
通过规格书，用户可以了解显示屏的性能指标，选择符合自己需求的产品。
同时，规格书还可以为工程师提供设计参考，保证显示屏的稳定性和可靠性。
在显示屏的安装、调试、维护过程中，规格书也具有重要的指导作用。
产品规格书产品名称：12mm全彩外露灯产品型号：HY-WL09C05D 编号：20140320WL001 日期：2014/03/20一、12MM全彩外露单灯产品技术参数：型号HY-W12FC1003工作电压DC 5V额定电流60mA功率0.3WLED数量50颗/串颜色全彩发光角度110°-180°IP防水级别IP68（可浸入水中）冲孔直径12mm二、结构图：单位mm建议打孔孔径：12mm，孔中间距最大为：70mm 。
三、全彩外露单灯接线定义此全彩外露灯有芯片的3P 彩色排线是信号输出端，没有芯片的那一边的3P 彩色排线是信号输入端。
导线颜色 定义 红线接DC5V 电源 +V(正极）白线接DC5V 电源负极和绿色端子GND绿线信号线接绿色端子DAT本产品采用512灰度级全彩控制芯片1003，通过控制器控制能够调制出与LED 显示屏同样级别的色彩，一串灯可达到七彩渐变、跳变、流水、追逐、扫描、写字灯、FLASH 动画、电影电视效果。
该产品主要用于各种需要显示出动态画面的广告招牌，以及各种异型显示屏。
四、控制器接线方法：1、控制器绿色连接器是接全彩外露灯的输入端（没有芯片那边的3P 排线）2、绿色连接器的CLK 接口不用接任何线3、绿色的连接器GND 端口接全彩单灯的白线，然后和DC5V 电源的负极接在一起。
有芯片的一面无芯片的一面GND DA T CLK以单口的控制器为例,其他控制器接线线序相同控制器正上方的标识为：DC5V +5V电源输入POWER 电源指示灯ERROR 错误指示灯SD CARD SD卡插槽按键功能：SPEED- 速度减慢SPEED+ 速度加快MODE 切换文件SET 保存设置（若按SET键，则当前设置文件和播放速度被保存，下次开机后仍按此播放）。
注意事项：将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成“FAT“格式。
P5户外全彩L E D显示屏规格书目录◆封面 (2)◆资质认证 (3)◆一、主要技术指标 (4)◆二、模组信息 (5)◆三、工程箱体拼装示意图 (6)◆四、系统控制拓扑图 (10)◆五、模组测试实验参数 (11)◆六、显示屏生产进度 (13)◆七、工程项目概况 (14)◆八、采购的规范和标准 (22)◆九、售后服务 (24)◆十、使用注意事项 (25)产品名称：P5户外全彩LED显示屏产品型号：P5 LED显示屏文件编码：2016.03.23产品描述：●5mm表面贴片户外全彩LED显示屏●最佳视距≥5mm●防水等级：IP65地址:广东省深圳市宝安区石岩镇老兵（田厦）工业区4栋电话：0 传真：0联系人：梁吉手机：网址：http：//资质认证根据客户要求，我司可提供所有符合中国招标标准资质认证◆一、主要技术指标:项次参数像素间距5mm显示分辨率32点（W）*32点（H）模组尺寸160mm*160mm像素组成1R1G1B(三合一)◆二、模组信息：LED灯采用全球知名厂家的高档晶片封装的LED灯，给客户提供多种选择。
同时充分保证了显示屏使用寿命及显示质量。
采用全球知名顶尖厂商的高刷新率、高灰度恒流驱动IC，优异的驱动性能，稳定可靠。
PCB采用多层的电路设计，保证灯板电流分布均匀，散热良好，防止低灰度条件下出现色块，增强抗电磁干扰能力。
驱动与控制节能低耗模组，采用5V供电，低EMI；专用14Bit高灰阶、高刷新驱动恒流IC，特有消隐影电路，保护LED，防止突波漏电；支持系统多路冗余备份，模组逐点色度矫正。
◆三、工程箱体拼装示意图：座装：信号链接示意图：电源链接示意图：注意：一条电源输入线带载的单元箱数量不能超过12个(220V AC)，且不能带电拔插电源线◆四、系统控制拓扑图：◆五、模组测试实验参数：（A）常温：常温老化衰减数据统计老化时间OH 1000H 2000H 3000H 5000H 7500H 10000H 项目R 平均亮度（mcd）21 97 196 196 亮度相对衰减百分比% 100.00% 98.10% 94.76% 94.29% 93.81% 93.33% 93.33% G 平均亮度（mcd） 5 466 465 464亮度相对衰减百分比% 100.00% 97.00% 94.00% 93.20% 93.20% 93.00% 92.80% B 平均亮度（mcd） 1 6 96亮度相对衰减百分比% 100.00% 94.29% 93.33% 92.38% 91.43% 91.43% 91.43% 模组常温老化亮度衰减曲线图：（B）高温：高温老化衰减数据统计老化时间OH 1000H 2000H 3000H 5000H 7500H 10000H 项目R 平均亮度（mcd） 2 195 194 194 亮度相对衰减百分比% 100.00% 95.77% 92.49% 92.02% 91.55% 91.08% 91.08% G 平均亮度（mcd）51 54 453 451亮度相对衰减百分比% 100.00% 93.33% 90.20% 89.41% 89.02% 88.82% 88.43% B 平均亮度（mcd） 1 5 95亮度相对衰减百分比% 100.00% 89.91% 88.99% 80.07% 87.16% 87.16% 87.16% 模组高温老化亮度衰减曲线图：◆六、显示屏生产进度：工期：自合同生效之日起15天内（15个工作日），完成显示屏的制作(实际生产进度以合同为准)，工程具体进度如下：◆七、工程项目概况：1、概述1.1 说明深圳深圳市克雷斯有限针对甲方的建设项目设计要求，对该项目进行了包括建设规模和内容要求、功能技术指标要求、技术服务要求、框架装修要求、检验与验收方法等方面的科学论证，进行了客观、科学、细腻的方案,确使显示屏完全能适应南宁市的日常气候环境、使用中有很高的可靠性。
LED全彩外控点光源规格书
型号：YY-XGD001
【工作电压】：12V/24V（DC，AC）
【每颗功耗】：1W
【工作温度】：-40℃~55℃
【防护等级】：IP65
【内控特效】：跳变跑马流水追逐堆砌全彩等多种变化
【外形尺寸】：直径42mm
特点：
1、高品质PC罩，抗老化，混色均匀，透光性好；耐寒耐高温；在低温环境下可以良好的工作。
2、管罩颜色有透明，乳白色；
3、每个灯规格可装3粒SMD 5050LED灯珠；
4、根据同心圆理论设计，LED发光经圆形灯的多次折射，视角可达250度，可视性强；
5、LED为台湾晶元固体冷光源，硅胶封装，无灯丝发热；在高低温环境可以正常工作；额定电压，恒定电流供电，确保LED长期工作，衰减小；
6、SMDLED光源，色彩鲜丽，色泽纯正无光斑。
有红、绿、蓝、黄、白色、RGB 、加以控制可实现多色变化；
7、控制形式：外置控制器，与DMX512系列控制器驳接，进行IC编程，变幻模式可达数千万种；
8、安装方便，投射角度大。
防尘，防漏电耐寒耐高温。
9、工作电压12V、24V可供客户选择。
10、采用电磁兼容设计，不含对环境有害的汞污染，达到绿色环保。
11、采用SMD LED光源，低耗能、寿命长达3-5 万小时(根据外部使用环境)。
应用范围：
该产品广泛应用于桥梁、花园、沟道河岸、建筑物轮廓、建筑物的装饰及轮廓勾勒。
是取代传统灯具的新一代照明解决案。
注意事项：
1.安装前切断电源,防止触电。
2.初步预算所需点光源的数量，然后根据数量单个点光源的额定功率，计算出总功率，并设计配电方案。
3.此灯应避免安装在热源处及热蒸汽，腐蚀性气体的场所，以免影响寿命。
4.使用电源时，不宜工作在频繁通断电状态下，这样会影响其寿命。
连接方式：
1.白色线为电源输入，红色为正极蓝色为负极；
2.黑色线为信号线黑色线中红色为信号输入蓝色为信号输出；。
