第二章（2）测风塔的结构、地点 ）测风塔的结构 地点 选择和安装测风塔„用于对近地面气流运动情况进行观测、记录的塔形构筑物，以前多由 地 气流 情 的塔 构筑物 前多 气象、环保部门建造，用于气象观测和大气监测风力发电场（Ch2.2）测风塔„ „为 电 投资建 获 第 为风电场投资建设获取第一手风能资料 能资料 主要功能：环境监测，风、气压、温度、湿度等资源数据采集，为相 应仪器设备的安装做支撑 适用单位：风电场前期规划、气象数据采集、环境监测等部门„风力发电场（Ch2.2）主要内容 要内容„ „ „ „ „ „测风塔的结构 塔的结构 测风塔的地点选择 测风塔的安装 测风设备的调试 测站的运行和维护 数据的收集和管理风力发电场（Ch2.2）测风塔的结构„分类‰ ‰圆筒式 桁架式风力发电场（Ch2.2）测风塔的结构„结构‰塔架„ „拉绳型 自立型风力发电场（Ch2.2）测风塔的结构‰ ‰基础 传感器支撑构件 支柱和横梁 满足 传感器支撑构件：支柱和横梁，满足„ „ „ „能经受该处可能发生极端情况下风和冰的载荷 结构稳定 风引起的振动最小 结构稳定，风引起的振动最小 防止环境造成的腐蚀 不要堵塞传感器外罩的排水孔，冰冻条件下积水 膨胀可能会破坏传感器内部元件风力发电场（Ch2.2）测风塔的结构„结构‰ ‰ ‰电缆 接地和防雷保护装置 测风系统风力发电场（Ch2.2）测风塔的结构„要求‰ ‰应便于其上安装的测风仪器的维修 在沿海地区，结构能承受当地30年一遇的最大风载的冲击， 表面应防盐雾腐蚀 基础„‰测风塔无论采用何种结构形式，在遭遇当地30年一遇风载时，都不应 由于其基础（包括地脚螺栓、地锚、拉线等）承载能力不足而造成测 风塔整体倾斜或倒塌风力发电场（Ch2.2）测风塔的结构„要求‰防雷„测风塔顶部应有避雷装置，接地电阻不应大于4欧姆风力发电场（Ch2.2）测风塔的结构安全标志测风塔应悬挂有“请勿攀登”的明显安全标志测风塔位于航线下方时应根据航空部门的要求决定 测风塔位于航线下方时，应根据航空部门的要求决定是否装航空信号灯在有牲畜出没的方应设防护围栏在有牲畜出没的地方，应设防护围栏主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理尽量远离障碍物；否则在盛行风向的下风向与障碍物的水离不应少障碍物高度的倍碍物的水平距离不应少于障碍物高度的10应选择在风场主风向的上风向位置选择的位置要具有代表性，能够代表场址的主要范围要考虑测风塔附近陡峭地形对低层测量的影响 要考虑土地利用、建筑许可、入场道路等因素测风塔的数量般个测风塔覆盖，少在轮毂高度进 一般120~30MW，至少在轮毂高度进行风速、风向测量，一般风资源测试时间为一年复杂地形条件下需要更多的测量塔测风塔的位置和数量一定要在地形图上先确定，再到现场调整并最终确定主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理以斜拉式塔架为例塔架几乎可以在任何地点安装，但在地形相对平坦和没有树的地点更容易如果是立在斜坡或不平的地面上则塔架立起过程 如果是立在斜坡或不平的地面上，则塔架立起过程中需要多次调整拉绳如果是立在树多的地区，则塔架立起后需要为拉绳清除出足够的场地安装步骤确定底盘和锚的位置地锚选择：由每个站址的地质特性决定，地质特性应该在站址初步调查阶段确定，地锚型式与土壤条件配合不当会导致脱锚和塔架倒塌土壤类型地锚型式安装方法松散或固结的沙砾土或黏土松散或固结的沙、砾土或黏土螺旋用铁棍旋入岩石和土质箭头铁锤或凿岩机坚硬岩石销钉/岩石地锚钻孔和环氧加固/用钢钎扩孔确定好锚的点并进行安装 进行底盘装配塔架装配传感器及相应设备安装原则：测风传感器在塔架上用支架安装必须想方设法减小塔架、支架、其他设备和传感器对所测参数的影响安装数量及高度一座测风塔上应安装多层测风仪，以确定风速随高度的变化（风剪切效应）至少在10m 高度和拟安装风力发电机组的轮毂中心高度处各安装一套风速风向仪，一般安装高度有10m、25m、40m、各安装一套风速风向仪一般安装高度有50m、60m、70m等高度温度计、压力计一般安装高度较低，一个风场安装一套即可 温度计、压力计般安装高度较低，个风场安装套即可上层传感器安装在离塔架顶端至少0.3m的位置，以减少塔影效应传感器要安装在单独的横梁上，支架应水平地伸出塔架以外至少3倍桁架式塔架的宽度，或6倍圆筒式塔架的直径传感器安装在塔架主风向的一侧传感器安装在塔架主风向的侧传感器的位置应在支架以上至少8倍支架直径的高度向的准确性风向的准确性磁偏角：磁北线与真北线之间的夹角风向指北杆各点不致在测风塔装多层风向标上下指北杆有 风向指北杆各点不一致，在测风塔装多层风向标，上下指北杆有5°-10°的差异风向的准确性风向标死区的位置不能直对盛行风向，死区的方向至少偏离主风向90°，死区的方向必须明确并在数据采集器或分析软件中记录，以修正风向温度传感器传感器要带保护罩，安装位置离塔架表面至少一个 传感器要带保护罩，安装位置离塔架表面至少个塔架直径的距离，以减小塔架本身热作用的影响传感器在塔架上的位置要尽可能在盛行风向上以 传感器在塔架上的位置要尽可能在盛行风向上，以保证足够的通风数采集相关件数据采集器和相关硬件在数据采集器内放置干燥剂包以防潮把数据采集器连接电缆通讯设备放入安全的防护箱内能够锁住同时 把数据采集器、连接电缆、通讯设备放入安全的防护箱内，能够锁住同时抵御恶劣天气防护箱在塔架的安装位要足够高高于平均积雪深度并能防故破 防护箱在塔架的安装位置要足够高，高于平均积雪深度，并能防止故意破坏如果用太阳能，要把太阳能电池板放到防护箱之上以防阴影，朝向南方并接近直立，以减少脏物堆积和在冬季太阳角度较低时能获得最大的能量接近直立以减少脏物堆积和在冬季太阳角度较低时能获得最大的能量 确保所有进设备防护箱的电缆都有滴水回路密封防护箱的所有开口以防止漏雨昆虫和啮齿动物造成破坏 密封防护箱的所有开口，以防止漏雨、昆虫和啮齿动物造成破坏主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理测风设备的调试在塔架立起之前或安装人员在塔架高处的时候设备要经过测试使其正常在塔架立起之前或安装人员在塔架高处的时候，设备要经过测试，使其正常工作，安装完成之后还应该重复做。

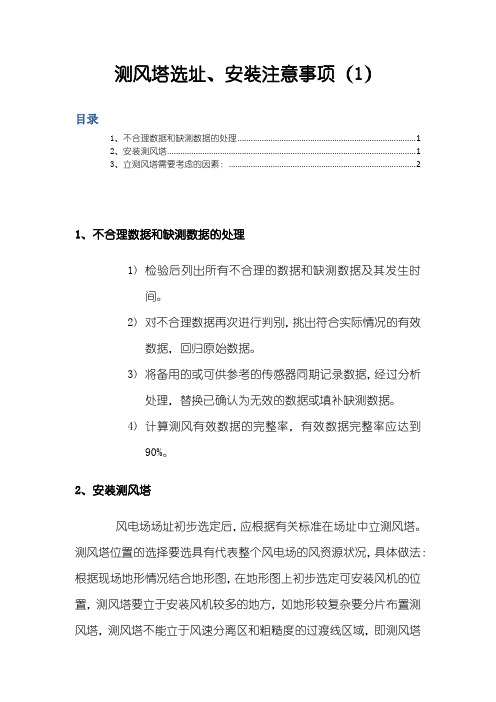

测风塔选址、安装注意事项（1）
目录
1、不合理数据和缺测数据的处理 (1)
2、安装测风塔 (1)
3、立测风塔需要考虑的因素： (2)
1、不合理数据和缺测数据的处理
1)检验后列出所有不合理的数据和缺测数据及其发生时
间。

2)对不合理数据再次进行判别，挑出符合实际情况的有效
数据，回归原始数据。

3)将备用的或可供参考的传感器同期记录数据，经过分析
处理，替换已确认为无效的数据或填补缺测数据。

4)计算测风有效数据的完整率，有效数据完整率应达到
90%。

2、安装测风塔
风电场场址初步选定后，应根据有关标准在场址中立测风塔。

测风塔位置的选择要选具有代表整个风电场的风资源状况，具体做法：根据现场地形情况结合地形图，在地形图上初步选定可安装风机的位置，测风塔要立于安装风机较多的地方，如地形较复杂要分片布置测风塔，测风塔不能立于风速分离区和粗糙度的过渡线区域，即测风塔
附近应无高大建筑物、地形较陡、树木等障碍物，与单个障碍物距离应大于障碍物高度的3倍，与成排障碍物距离应保持在障碍物最大高度的10倍以上；测风塔位置应选择在风场主风向的上风向位置。

3、立测风塔需要考虑的因素：
（1）考虑风机的噪音和阴影闪烁影响，风机位置要离住宅300m 以上。

（2）考虑山体的回流影响，风机尽量不要在高大山体的脚下。

（3）山体最佳坡度大于15°时，山顶的风加速会减小，背风面会产生回流。

（4）当有的风机较孤立时，可以考虑舍弃。

（5）设定现场的粗糙度。

风机点位尽量避免放在粗糙度的变化区。

测风塔技术要求1.测风塔位置要求1)测风塔位置的风况应基本代表该风电场的风况，避免局部地形的影响；2)测风塔位置附近应无高大建筑物、树木等障碍物，与单个障碍物距离应大于障碍物高度的3倍，与成排障碍物距离应保持在障碍物最大高度的10倍以上；3)测风塔位置应在风电场5km范围内且不受风电场尾流影响，应选择在风电场主风向的上风向位置；4)测风塔数量依风电场地形复杂程度、气候特征和装机容量而定。

对于地形较为平坦的风场，可选择一处安装测风塔。

对于地形较为复杂的风场，应选择二处及以上安装测风塔。

2.测风塔监测参数要求2.1. 风速1)瞬时风速：每秒采样一次，单位：m/s；2)10min平均风速：每秒采样一次，自动计算和记录每10min的平均风速，单位：m/s；3)小时平均风速：通过10min平均风速值获取每小时的平均风速，单位：m/s；4)极大风速：每3秒采样一次的瞬时风速的最大值，单位：m/s。

2.2. 风向1)风向采样：与风速同步采集的该风速的风向；2)风向区域：所记录的风向都是某一风速在该区域的瞬时采样值。

风向区域分为16等分时，每个扇形区域含22.5°；也可以采用多少度来表示风向。

2.3. 风速标准偏差以10min为时段，每秒采集和记录瞬时风速的标准偏差，单位m/s。

自动计算和记录每10min的风速标准偏差。

2.4. 气温气温应每10秒采样一次，记录采样值和每10分钟的平均值，单位为℃。

2.5. 大气压大气压应每10秒采样一次，记录采样值和每10分钟的平均值，单位为hPa。

2.6. 相对湿度相对湿度应每10秒采样一次，记录采样值和每10分钟的平均值，单位为%RH。

3.测风塔监测仪器要求监测仪器在现场安装前应经气象计量部门检验合格，使用期间免维护，无需用户做参数标定。

3.1. 测风仪3.1.1.风速传感器1)测量范围0m/s～60m/s；2)测量精度：±0.5m/s(3m/s～30m/s)；3)工作环境温度：-40℃～50℃；4)响应特性距离常数：5m。

测风工操作规程一、引言测风工操作规程旨在规范测风工在进行风力发电场测风工作时的操作流程和安全措施，确保测风工作的准确性和人员的安全。

本文档适用于所有从事测风工作的人员。

二、操作流程1. 准备工作a. 确认测风设备的完好性，包括测风塔、测风仪器等。

b. 根据工作计划和要求，确定测风点位，并进行现场勘测。

c. 确保测风工作区域的安全，清除可能影响工作的障碍物。

2. 测风设备安装a. 根据测风点位的要求，选择合适的测风塔进行安装。

b. 按照测风塔的安装说明，正确安装测风塔，并确保其稳固性。

c. 将测风仪器安装在测风塔上，并进行校准和连接。

3. 测风数据采集a. 启动测风仪器，确保其正常运行。

b. 根据测风工作计划，按时进行数据采集，并记录相关参数。

c. 在数据采集过程中，注意观察和记录现场环境的变化，如风向、风速等。

4. 数据处理与分析a. 将采集到的测风数据导入计算机软件中进行处理。

b. 根据测风数据进行分析，包括风向、风速、风能密度等参数的计算。

c. 生成测风报告，并对结果进行评估和解释。

5. 拆除测风设备a. 在测风工作完成后，按照安全操作规程，拆除测风塔和测风仪器。

b. 将测风设备进行清洁和维护，确保其完好性和下次使用的可靠性。

c. 将测风工作区域恢复至原状，清理现场并妥善处理废弃物。

三、安全措施1. 穿戴个人防护装备，包括安全帽、防护眼镜、耳塞等，确保人员的安全。

2. 在进行测风设备安装和拆除时，严格遵守操作规程，避免人员受伤和设备损坏。

3. 在测风工作现场，设置明显的警示标志，防止他人误入作业区域。

4. 在恶劣天气条件下，暂停测风工作，确保人员的安全。

5. 定期对测风设备进行维护和检修，确保其正常运行。

四、应急处理1. 在测风工作中，如发生意外事故或设备故障，立即停止工作，并及时向上级汇报。

2. 对于人员受伤情况，立即进行急救处理，并送往医院进行进一步治疗。

3. 对于设备故障，及时联系维修人员进行修复，确保测风工作的顺利进行。
