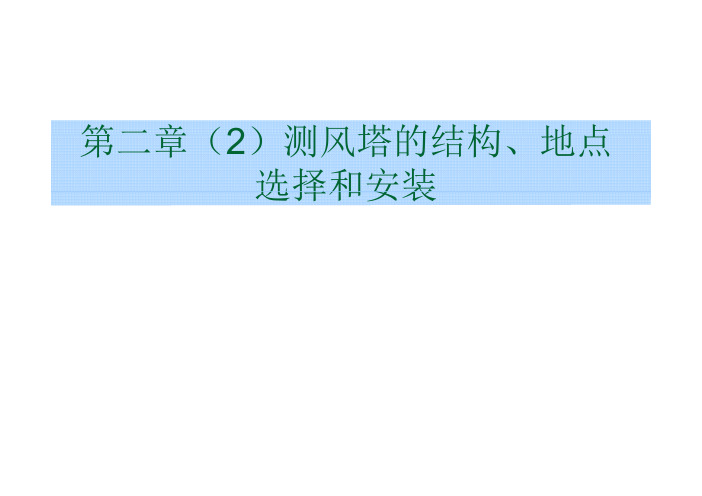

第二章（2）测风塔的结构、地点 ）测风塔的结构 地点 选择和安装测风塔用于对近地面气流运动情况进行观测、记录的塔形构筑物，以前多由 地 气流 情 的塔 构筑物 前多 气象、环保部门建造，用于气象观测和大气监测风力发电场（Ch2.2）测风塔 为 电 投资建 获 第 为风电场投资建设获取第一手风能资料 能资料 主要功能：环境监测，风、气压、温度、湿度等资源数据采集，为相 应仪器设备的安装做支撑 适用单位：风电场前期规划、气象数据采集、环境监测等部门风力发电场（Ch2.2）主要内容 要内容 测风塔的结构 塔的结构 测风塔的地点选择 测风塔的安装 测风设备的调试 测站的运行和维护 数据的收集和管理风力发电场（Ch2.2）测风塔的结构分类 圆筒式 桁架式风力发电场（Ch2.2）测风塔的结构结构塔架 拉绳型 自立型风力发电场（Ch2.2）测风塔的结构 基础 传感器支撑构件 支柱和横梁 满足 传感器支撑构件：支柱和横梁，满足 能经受该处可能发生极端情况下风和冰的载荷 结构稳定 风引起的振动最小 结构稳定，风引起的振动最小 防止环境造成的腐蚀 不要堵塞传感器外罩的排水孔，冰冻条件下积水 膨胀可能会破坏传感器内部元件风力发电场（Ch2.2）测风塔的结构结构 电缆 接地和防雷保护装置 测风系统风力发电场（Ch2.2）测风塔的结构要求 应便于其上安装的测风仪器的维修 在沿海地区，结构能承受当地30年一遇的最大风载的冲击， 表面应防盐雾腐蚀 基础测风塔无论采用何种结构形式，在遭遇当地30年一遇风载时，都不应 由于其基础（包括地脚螺栓、地锚、拉线等）承载能力不足而造成测 风塔整体倾斜或倒塌风力发电场（Ch2.2）测风塔的结构要求防雷测风塔顶部应有避雷装置，接地电阻不应大于4欧姆风力发电场（Ch2.2）测风塔的结构安全标志测风塔应悬挂有“请勿攀登”的明显安全标志测风塔位于航线下方时应根据航空部门的要求决定 测风塔位于航线下方时，应根据航空部门的要求决定是否装航空信号灯在有牲畜出没的方应设防护围栏在有牲畜出没的地方，应设防护围栏主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理尽量远离障碍物；否则在盛行风向的下风向与障碍物的水离不应少障碍物高度的倍碍物的水平距离不应少于障碍物高度的10应选择在风场主风向的上风向位置选择的位置要具有代表性，能够代表场址的主要范围要考虑测风塔附近陡峭地形对低层测量的影响 要考虑土地利用、建筑许可、入场道路等因素测风塔的数量般个测风塔覆盖，少在轮毂高度进 一般120~30MW，至少在轮毂高度进行风速、风向测量，一般风资源测试时间为一年复杂地形条件下需要更多的测量塔测风塔的位置和数量一定要在地形图上先确定，再到现场调整并最终确定主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理以斜拉式塔架为例塔架几乎可以在任何地点安装，但在地形相对平坦和没有树的地点更容易如果是立在斜坡或不平的地面上则塔架立起过程 如果是立在斜坡或不平的地面上，则塔架立起过程中需要多次调整拉绳如果是立在树多的地区，则塔架立起后需要为拉绳清除出足够的场地安装步骤确定底盘和锚的位置地锚选择：由每个站址的地质特性决定，地质特性应该在站址初步调查阶段确定，地锚型式与土壤条件配合不当会导致脱锚和塔架倒塌土壤类型地锚型式安装方法松散或固结的沙砾土或黏土松散或固结的沙、砾土或黏土螺旋用铁棍旋入岩石和土质箭头铁锤或凿岩机坚硬岩石销钉/岩石地锚钻孔和环氧加固/用钢钎扩孔确定好锚的点并进行安装 进行底盘装配塔架装配传感器及相应设备安装原则：测风传感器在塔架上用支架安装必须想方设法减小塔架、支架、其他设备和传感器对所测参数的影响安装数量及高度一座测风塔上应安装多层测风仪，以确定风速随高度的变化（风剪切效应）至少在10m 高度和拟安装风力发电机组的轮毂中心高度处各安装一套风速风向仪，一般安装高度有10m、25m、40m、各安装一套风速风向仪一般安装高度有50m、60m、70m等高度温度计、压力计一般安装高度较低，一个风场安装一套即可 温度计、压力计般安装高度较低，个风场安装套即可上层传感器安装在离塔架顶端至少0.3m的位置，以减少塔影效应传感器要安装在单独的横梁上，支架应水平地伸出塔架以外至少3倍桁架式塔架的宽度，或6倍圆筒式塔架的直径传感器安装在塔架主风向的一侧传感器安装在塔架主风向的侧传感器的位置应在支架以上至少8倍支架直径的高度向的准确性风向的准确性磁偏角：磁北线与真北线之间的夹角风向指北杆各点不致在测风塔装多层风向标上下指北杆有 风向指北杆各点不一致，在测风塔装多层风向标，上下指北杆有5°-10°的差异风向的准确性风向标死区的位置不能直对盛行风向，死区的方向至少偏离主风向90°，死区的方向必须明确并在数据采集器或分析软件中记录，以修正风向温度传感器传感器要带保护罩，安装位置离塔架表面至少一个 传感器要带保护罩，安装位置离塔架表面至少个塔架直径的距离，以减小塔架本身热作用的影响传感器在塔架上的位置要尽可能在盛行风向上以 传感器在塔架上的位置要尽可能在盛行风向上，以保证足够的通风数采集相关件数据采集器和相关硬件在数据采集器内放置干燥剂包以防潮把数据采集器连接电缆通讯设备放入安全的防护箱内能够锁住同时 把数据采集器、连接电缆、通讯设备放入安全的防护箱内，能够锁住同时抵御恶劣天气防护箱在塔架的安装位要足够高高于平均积雪深度并能防故破 防护箱在塔架的安装位置要足够高，高于平均积雪深度，并能防止故意破坏如果用太阳能，要把太阳能电池板放到防护箱之上以防阴影，朝向南方并接近直立，以减少脏物堆积和在冬季太阳角度较低时能获得最大的能量接近直立以减少脏物堆积和在冬季太阳角度较低时能获得最大的能量 确保所有进设备防护箱的电缆都有滴水回路密封防护箱的所有开口以防止漏雨昆虫和啮齿动物造成破坏 密封防护箱的所有开口，以防止漏雨、昆虫和啮齿动物造成破坏主要内容要内容塔的结构测风塔的结构测风塔的地点选择 测风塔的安装测风设备的调试 测站的运行和维护 数据的收集和管理测风设备的调试在塔架立起之前或安装人员在塔架高处的时候设备要经过测试使其正常在塔架立起之前或安装人员在塔架高处的时候，设备要经过测试，使其正常工作，安装完成之后还应该重复做。

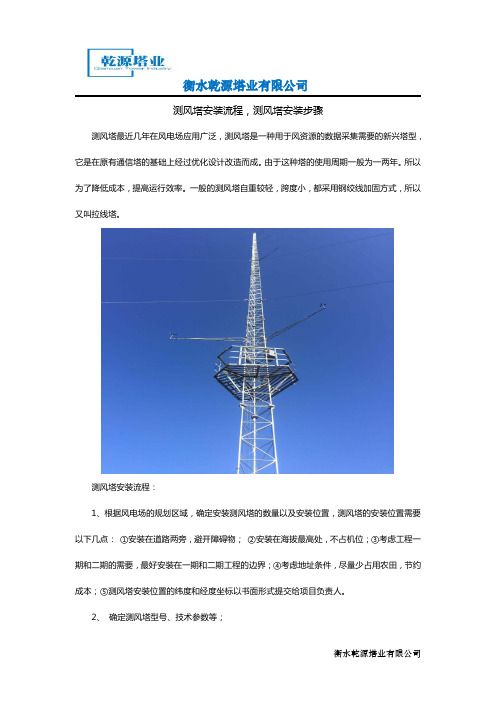

衡水乾源塔业有限公司测风塔安装流程，测风塔安装步骤测风塔最近几年在风电场应用广泛，测风塔是一种用于风资源的数据采集需要的新兴塔型，它是在原有通信塔的基础上经过优化设计改造而成。
由于这种塔的使用周期一般为一两年。
所以为了降低成本，提高运行效率。
一般的测风塔自重较轻，跨度小，都采用钢绞线加固方式，所以又叫拉线塔。
测风塔安装流程：1、根据风电场的规划区域，确定安装测风塔的数量以及安装位置，测风塔的安装位置需要以下几点：①安装在道路两旁，避开障碍物；②安装在海拔最高处，不占机位；③考虑工程一期和二期的需要，最好安装在一期和二期工程的边界；④考虑地址条件，尽量少占用农田，节约成本；⑤测风塔安装位置的纬度和经度坐标以书面形式提交给项目负责人。
2、确定测风塔型号、技术参数等；衡水乾源塔业有限公司3、询价，选择测风塔厂家；4、采购测风塔所需设备、材料等，与厂家签订采购、安装合同；5、安装测风塔（由厂家安装）①确定主导风向；②确定施工方案和施工计划，组织、安排施工；③严格按照风电行业规范、测风塔的高度、测风角度安装测风塔，避免返工。
6、测风塔的调试，验收。
测风塔安装步骤：1、在安置拉线测风塔之前首先确定基地的锚点、基板点，再旋入地锚、挖坑。
如遇土质较差，则挖坑利用混凝土浇注要领。
2、接着是基板和管件安置，以“L”型铁棒加固基板。
卷扬机安置部门，测风塔躺倒的相反偏向，距基板9.1米，卷扬机需利用12伏蓄电池多少。
3、塔管安置前，在连接处涂抹润滑脂，并利用大锤敲实连接处，以防塔筒竖起时风向仪的偏斜。
4、提拔测风塔当开始提拔测风塔时，导杆的顶部需由两边的人员用绳索拉紧，连结垂直。
迟钝提拔测风塔，连结导杆垂直，勿使导杆摇晃。
5、拉线测风塔的传感器40M处：1只风速仪；1只风向仪(有一避雷针)30M处：1只风速仪，1只风向仪10M处：1只风速仪。
6、记录仪安置，为宁静起见，记录仪安置于一特定高度，传感器的导线以及避雷针铜导线都必须旋转向下缠绕于塔筒，并最终与记录仪和一根穿过基板的铜棒连接。
