《业务流程绘制专题》PPT课件

33
流程图绘制的技巧
建议步骤:
从一个高层次的流程开始,如有必要,到下一层次的流程(比如,子系统) 确定每个子系统的开始和结束(保持重点) 确定关键输入和输出按步骤进行每个关键业务子流程节约时间: 如果陷入困境,休息一下或跳到另一方面采用标准的流程图符号在过程中或在每一子流程的结束确认流程和技术改进机会认定流程的准确性
学会绘制流程图
的方法
参与业务流
程的设计和
绘制
2021/1/23
精选ppt
3
学习目标
明确流程整理的原理
什么是业务流程业务流程意义标准业务流程内容
2021/1/23
学会绘制流程图
的方法
精选ppt
参与业务流
程的设计和
绘制
原来如此。。。
4
学习目标
明确流程整理的原理
学会绘制流程图
的方法
行。
位置的重要性——某流程对企业来说很重要，就要很好地对这个
流程进行检查研究。例如企业的决策流程非常重要，就一定要建立科学的决策程序。
落实的可行性——流程改进之后，应该较容易落实，很快给企业
带来效益。
符合以上三个原则的流程叫做关键流程。
– 流程/任务生成什么？ – 职员怎样执行它？ – 为什么要这样做？ – 何时、由谁对它进行复核？ – 流程活动需要多少时间？ – 流程活动何时需要？ – 错误/问题的种类，频率和发生原因是什么？ – 怎样处理错误/问题/例外？ – 输出什么？输出多少？ – 输出至哪里？
2021/1/23
精选ppt
财务内部控制制度
核算方法
与该业务相关的
会计核算分录
2021/1/23

企业模型分析业务流程图

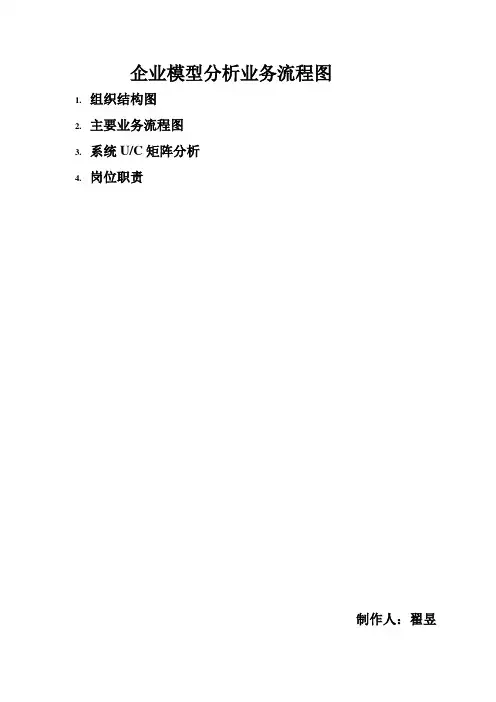

企业模型分析业务流程图1.组织结构图2.主要业务流程图3.系统U/C矩阵分析4.岗位职责制作人：翟昱1.组织结构图1.1功能序号组织联系的程度业务研发部采购部生产部质检部财务部销售部售后服务部经理仓库管理功能与业务1 设计* √×××2 采购* √√××√3 生产* √√××√4 销售√√* ××√5 质量检查* ×√×√6 供应√√×√××*7 售后服务×√√√* ×√图中：“*”表示该项业务是对应组织的主要业务“×”表示该单位使参加协调该项业务的辅助单位“√”表示该单位是该项业务的相关单位1.22. 业务流程图以采购、生产、销售为例介绍我公司的业务流程。

总经理研发部门研发员设计员研发组长生产部财务部会计出纳员预算员仓库库管员销售部采购部销售员质检部质检员发员售后部接线员报修员审核员2.1 材料采购系统分析表格名称：材料采购业务流程存档N图例说明业务处理单位业务处理表格制作传递存档收集资料判断业务名称：采购制图：翟昱审核：袁晓娇单位名称：top 核对：马凌时间：2010-7-11采购部供应商库管部质检部财务部采购订单审核订单订单打印供应商送货收货送检质检验收报告合格否退货处理验收处理采购验收金额审核应付账款系统采购订单关闭2.2 生产系统分析表格名称：生产管理业务流程合格产品图例说明业务处理单位业务处理表格制作传递存档收集资料判断业务名称：生产制图：翟昱审核：袁晓娇单位名称：top 核对：马凌时间：2010-7-11生产部研发部库管部质检部经理加工通知检查原材料数不足采购管理Cad 建模组织生产提交质检质量检测质检报告分类处理不合格产品修理加工验收入库2.3 退货系统分析表格名称：退货业务流程图例说明业务处理单位业务处理表格制作传递存档收集资料判断业务名称：采购制图：翟昱审核：袁晓娇单位名称：top 核对：马凌时间：2010-7-11填写退货单合格否不退货退货单通过审核退货处理入库售后部退货单审核质检报告：合格客户销售部库管部质检部财务部提出退货要求质量管理2.4. 销售管理系统分析表格名称：销售管理业务流程图例说明业务处理单位业务处理表格制作传递存档收集资料判断业务名称：采购制图：翟昱审核：袁晓娇单位名称：top 核对：马凌时间：2010-7-11填写定货单收入凭单应收帐款发货客户销售部库管部财务部提出定货要求核算费用3. 系统U/C 矩阵分析顾客数据发货单应收款账目销售历史暂存订单公司订单到货通知应付款账目收付单据会计总账报表库存销售管理客户管理 C U 销售配件 U C U U U 记录业务C C 采购管理记录缺货 U C U 追加订货 U C 验货入库U U C C U 财务管理收付款 U U U U C 会计核算 U U U C U 编制报表U U U U U C U 库存管理库存管理UUUC数据类功能监督管理U U U U U4.岗位职责（部分）设计员：按照公司设计规范制作新产品平面图，并按时完成。

信息系统分析与设计第三章业务流程图和数据流程图

采购申请单
P1
处理订单
D1 采购订单
P4 汇总统计结果
汇总统
经理
计
供应商
财务部门
P2
收货管理
采购退货单采购退货单
P3
申请收付款
D1 采购订单
供应商
采购退货单
送货单
P2.1 检验商品
不合格商品信息
合格商品信息
P2.2
编制采购退货单
P2.3
编制采购入库申请单
库存部门
采购入库申请单
D4 采购入库申请单
数据存储的地方避免处理与处理之间的直接联系，以保持数据处理的独立性就整个数据流程图而言，数据存储有输入有输出
编号一般用D+数字，如D1
编号
文件名称
确定关联图关联图——非常概括地反映出信息系统最主要的逻辑功能、外部实体、输入和输出数据流。内容应尽可能
少，使人立即知道系统的主要功能和组成部分自顶而下，逐层分解，直至所有单元成为基本处理单元分解自然，保持功能的一致性上层分解的快些，下层分解的慢些在不影响以理解性时，层数尽可能少
以采购部的数据流图
采购部
库存信息库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库
验货
流水库存账目
采购部
库存信息库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库

业务流程分析与建模教材(PPT 86页)

⑺业务处理流程的初始数据从何来？处理的环节？输出到何处？
6.2 数据流分析与建模
6.2.1 数据流分析 6.2.2 数据流图 6.2.3 画数据流图的注意事项 6.2.4 数据字典 6.2.5 新系统逻辑模型的提出
1.什么是数据流程图数据流程图是用于描述数据流动、存储、处理的
逻辑关系的图。 2.数据流程图的基本成份（图例） ⑴外部实体指系统以外又与系统有联系的人或事物。一般用
主管
D1 学籍表(校)
期末成绩单
获奖名单留退名单
P2.4
P3 P1
分析补
考成绩
P2.5
系教务员
登记补
考成绩
教管科
学生
“成绩管理”框图的展开
教师
P2.1.1 期末成绩登记
一览表
D2 成绩一览表
P2.1.3 评奖学金获奖名单
P3
P2.1.2
登记学籍表
成绩
P2.1.4
P 2.1.5
填写成
确定异异动情况绩单
业务流程图是业务流程分析和建模的图标工具。
1.业务流程图 ⑴跨职能流程图
活动
判定
同步或并行开始
结束
文档(数据) 流
⑵业务流程图
期末考试流程
教务
安排考试
处
考试安排表
教出卷师
A、B试卷打印审批表
打印试卷试卷
有有不及格？安排补考
补考安排表
阅卷出成绩
成绩单
期末流程结束
答卷装订存档
⑹完成流程所用的资源(物力、人力、知识)及其成本如何？资源在不同活动中的占用情况如何？哪些活动对实现流程目标具有最大贡献或增值作用？流程中是否存在大量辅助性或无效的活动？

业务知识能力提升(PPT 86张)

企业运营流程
技术要求
需求
销售
销售订单或预测
规划设计工艺
研发
客户
产品计划产品库存产品生产物料设计工艺库存物料计划设计工艺
采购
物料
供应商
需求订货
财务
1.存货:在企业生产经营过程中的以备出售，或者处在生产过程中，或者在生产过程中被消耗掉的材料和物料等。某一材料是否属于企业，以企业是否拥有所有权作为判断标准。 2.存货分类：以制造业为例原材料在产品半成品产成品包装物低值易耗品委托代销商品
b.双倍余额递减法：年折旧率＝2/预计使用年限年折旧额=各期期初固定资产的帐面价值×年折旧率折旧的会计处理：借：成本费用贷：累计折旧公式：月折旧额＝上月计提＋上月增加应提折旧－上月减少应提折旧本月增加的固定资产不提折旧，本月减少的固定资产照提折旧
用友ERP应用系统构成
培训目标与大纲
存货检查
只有2个鸡蛋！
购货清单
货品名称
番茄鸡蛋生鸭料酒
采购量
4 8 1 1
ERP中的净需求量或采购计划
ERP中的采购询价
鸡蛋怎么卖？
一元钱一个 8元钱10个
我需要8个/8 元，买10个/8 元，合适？！
按经济批量采购
验货、换货
这有一个破了，请给我换一个。
安排工艺路线
洗
切
炒
安排工作中心
如：应收帐款坏帐准备的计提借：管理费用 2000
贷：坏帐准备
2000
2.6 结帐
结帐：会计期终了，结清收入、费用帐户（虚帐户），以确定
当期损益，并结出资产负债权益帐户（实帐户）余额，

业务流程PPT教学PPT学习教案

第98页/共34页
四面刨车间细工艺流程
仓库
成型车间
领料备料
磨刀
停机、换刀
开机、调试
符合
选料
不符合
四面刨
退
料截断齐头
喂料
质量管理部
板面不平
检验
合格
不合格另处理
质量报告
合格
码放贴标签
两端企口
检验
不合格
第第190页页/共/共3344页页
到油漆车间修整
四面刨业务流程说明
仓库备料时尽可能的根据物料计划中对原材料的要求提前做好分检工作。（这是零货控制的第一步）磨刀的时间和频率最好根据操作工的经验会同研发部制定标准，不要等到发现板面不平才来磨刀。检验员要监督首件三检签的填写，还要对成品进行抽检。生产部下发的物料计划中要明确素材的等级，颜色，品种，规格，在生产车间领料前做好分检工作。研发部根据生产工艺和产成品制定领料要求，严格控制领料量，控制零货的产生。研发部通过工艺研究制定四面刨打磨刀具的有关规定。质量检验员有权对没有首件三检签的成批产品不签字放行。检验中保持自检和检验员相结合。
第176页/共34页
生产部
完成生产
产成品入库业务流程
仓库
产成品运到仓库
质量管理部
财务部
文件齐全
符合
开入库单
不齐全补验
追溯责任
输入电脑
质量报告
码放
成本核算
第187页/共34页
产成品入库业务流程说明?
成批入库产成品必须附带质量合格的相关文件。文件包括：质量跟踪单，每道工序的操作员签字，检验员的签字。成品库管理员根据规定办理入库手续。仓储部组织制定产成品入库管理有关规定。运营副总组织制定公司内现场管理有关办法。产成品入库以后的码放严格执行现场管理的有关办法。

业务流程分析与建模概述

本章对后者进行分析和建模，采用业务流程的说法。
路漫漫其悠远
业务流程分析的内容
业务流程分析，需要回答以下问题： – 有哪些业务流程？各自目的或想达到的目标是什么？ – 这个业务流程是如何完成的，有那些任务并经过那些步骤
完成？活动执行（开始、结束）的条件？
– 这个业务流程有谁参与？各自完成流程中的哪些活动？ – 流程中有哪些控制流（如判断、同步分支与会合等）？多
”送教务处印刷部门进行印刷；
– 学生按时到达指定考场参加考试； – 考试完毕后任课老师进行阅卷，产生成绩单，并对学生答
卷装订存档；
– 与此同时，如果课程有不及格情况，教务处负责安排补考
时间、地点，产生“补考安排表”，流程结束。
路漫漫其悠远
跨职能流程图示例1
多个职能部门或角色，格式可以设置纵向/横向
擎）
路漫漫其悠远
业务流程图符号及含义
不同业务流程建模工具符号大同小异：
路漫漫其悠远
试一试
学校对期末考试流程规定如下： – 期末考试前三周，教务处负责安排全校课程的考试时间和
地点，下发“考试安排表”；
– 考试前一周，各任课教师准备好A、B卷，填写“试卷打印
审批表”提交系主任；
– 系主任审批签字； – 任课教师将选中的期末试卷和已签字的“试卷打印审批表
– 企业过程（business process），过程是指一系列逻辑相
关并且达到某个预定产出的任务。关注进程、工序、工艺、制作法，强调对全程、全面、粗略的过程描述。
– 业务流（transaction flow，也称事务流），企业过程落
实到操作层面的具体详细的活动和步骤。关注管理程序、手续、步骤，如学生入学注册流程、产品出库流程。

业务建模及用例建模

-34-
业务建模实践：实例分析
• 研究对象：某旅店
• 业务现状：
– 某旅店可对外开放50个双人间和20个单人间，房间费用视情况按季节调整，但周一到周五提供半价（周末全价）折扣
– 旅订客；可入以住直和接预入订住都房需间要登(如记果个有人空信房息)，也可提前预
–
旅客提前预订房间时，需提交一定的订金；入住时间24小时之外的旅客可以取消预订，并退回所有订
• 理解将要实施的系统的组织结构和动态特性 – 理解当前在目标组织中的问题，并明确改进的潜力 – 确保客户、最终用户和开发人员对目标组织有统一的理解 – 获取用于支持目标组织的系统需求
• 业务建模关注
– 机构的核心价值 – 机构的边界 – 机构的参与者 – 机构中的工作流及如何优化
-7-
业务建模方法
• 控制流
– 向外转移的条件之和必须是完备集
– 向外转移的条件之间不能重叠 [ 无空位 ]
• 决策点
[ 有空位 ]
– 注意和流程图的区别
– 误把活动当决策
• 图中判断“技术可行性”需要单独的活动来完成
-26-
细说活动图(3)
• 并发(concurrent) • 同步条(synchronization bar)的分叉(fork)与合
– 对于每个将被系统实现的业务用例，在用例视图中确定一个系统用例或用例包（或单独的子系统）来实现该业务
– 为需要支持自动化业务确定相应的用例 – 对于业务对象模型中的业务实体，可以在系统
模型中定义对应的实体类
• 为系统构架提供一些重要的构架机制
– 在软件构架中定义专用层来实现复杂的业务逻辑
-41-
• 研究对象
– 软件要改进的业务单元

业务流程分析与建模教材.pptx

优化过程的原则：
把分散在功能部门的作业，整合成单一流程，以提高效率
在可能的情况下，以平行作业取代顺序作业促进组织扁平化，以提高企业内的沟通效率。 ②目标远大 ③打破常规 ④创造性地应用信息技术
2.业务流程管理BPM ⑴定义指通过人工或技术手段，对企业各类业务流
程进行梳理、分析、改善和监控，并通过业务流程的不断优化，有效降低业务处理成本，提高业务处理效率，快速反映市场与客户需求，持续提升企业决策反应能力。
于描述数据的来源或去处。图例如下：
客户
⑵数据处理
指对数据的逻辑处理（数据变换）。一般用圆
角方框表示三方面的信息：处理过程编号、处
理过程文字描述、处理过程的进一步描述（如
功能承担者或执行者）。
P1
计算
⑶数据流
财务科
指数据的流向（输入或输出），一般用一个箭头表示。
⑷数据存储
表示数据保存的地方（对数据记录文件的读写处理）。
⑹完成流程所用的资源(物力、人力、知识)及其成本如何？资源在不同活动中的占用情况如何？哪些活动对实现流程目标具有最大贡献或增值作用？流程中是否存在大量辅助性或无效的活动？
⑺流程中是否存在阻碍流程顺畅运行的瓶颈？哪些活动有阻塞排除现象？
