场地与建筑设计---竖向设计作图步骤四、竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。
场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。
场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。
竖向设计高程步骤：一般先作道路，后作场地。
根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。
也就是说，从确定主要道路中线交点、折点、起伏变化点的标高开始，计算出道路分段长度与坡度，使道路成为一个高低不同各点相连的立体网架。
这个立体网架控制着整个地形，一切工程标高都与它发生关系，受它的影响和制约。
在场地地形处理标高过程中，可以反过来再调整道路的标高。
一般来讲与道路相邻的场地标高要高，而建筑室外标高更高，建筑室内标高为。
这样由道路至地形，再由地形至道路，经过几次反复调整，并结合不同方案土石方计算结果，进行分析比较，最后确定合理的结果。
(一)场地道路标高作图(二)场地四角标高推算(三)场地绘等高线先求出建筑用地四边控制线上的等高线通过点。
或依照场地需要标高点，为确定排水趋势的设计意图，把各边建筑控制线或辅助线上标高相同的点连线。
这样就形成全新场地的等高线地形图。
1．地形设计建筑控制线转折点标高及相应的每条边线上等高线通过点标高相同，但有时由于地块内部的确定点或确定高点及排水趋势有不同的选择，因而绘出多种不同的等高线图，即多种竖向设计方案。
2．建筑室外四角标高及场地竖向设计某楼其场地四角高程不变，场地竖向设计可以根据建筑师设计地形的需要做出多种地形以供选用。
本场地未考虑土方平衡及内部加设道路等问题。
提供六种不同的竖向设计图，供大家学习理解之用。
(1)箭头法，定控制标高的记忆法利用推算场地四角标高。
建筑室外四角略高于相邻场地四角标高，并人口为点。
雨水远离建筑物从场地东南两路往西北角排出。
第八节场地竖向设计一、竖向设计概念建筑场地不可能全都处在地势十分理想的地段上。

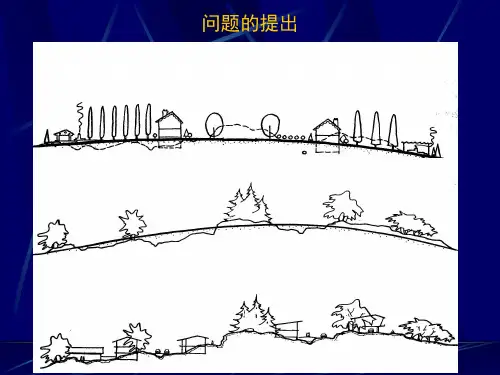

建设用地的自然地形往往不能满足建、构筑物对场地布置的要求，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用、合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。
竖向设计是场地设计中一个重要的有机组成部分，它与总平面布置密切联系不可分割。
在地形起伏较大的场地，建、构筑物及其设施位置的确定，除须满足设计要求的平面位置关系外，还受到竖向高程关系的影响。
所以，在考虑场地的地形利用和改造时，必须兼顾平面和竖向的使用功能要求，统一考虑和处理设计过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。
做好场地的竖向设计，对于降低工程成本、加快建设速度具有重要的意义。

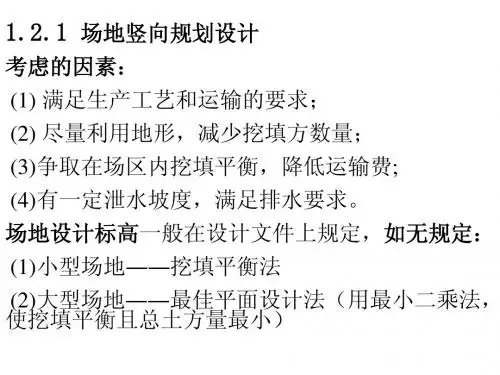

一般来说，根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水，有利于地下管线的敷设，并解决好场地内外的高程衔接。
这些对场地地面及建、构筑物等的高程（标高）做出的设计与安排，通称为竖向设计。
二、竖向设计的条件及准备竖向设计需取得必要的基础资料和设计依据，通过现场踏勘等工作深入了解场地及其周围地段的地形和地貌；并应与当地有关部门近年确定的数据相对照，根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。
基础资料主要有：1．地形图比例为1:500或1：1000的地形测绘图，并标有0.50～1.OOm等高距的等高线，以及50～100m 间距的纵横坐标网和地貌情况等；在山区考虑场地外排洪问题时，为统计径流面积还要求提供1：2000～1：10000的地形图。
2．建设场地的地质条件资料场地内的工程地质、水文地质资料，如：土壤与岩层、不良地质现象（如冲沟、沼池、高丘、滑坡、断层、岩溶等）及其地形特征、地下水位等情况。
