【最新整理】场地竖向设计

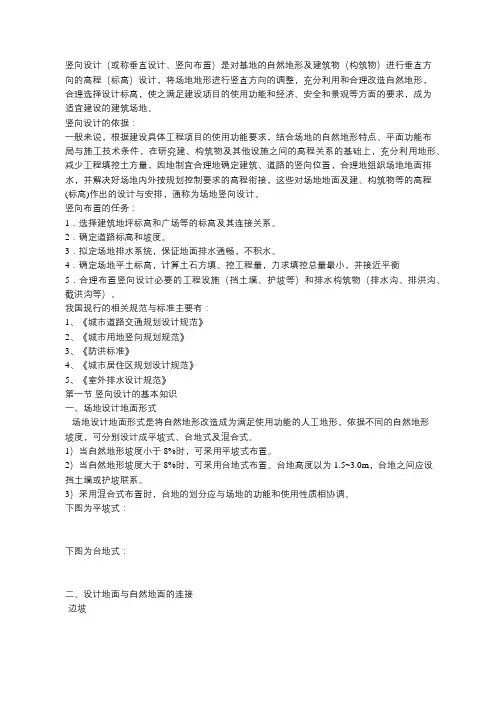

竖向设计（或称垂直设计、竖向布置）是对基地的自然地形及建筑物（构筑物）进行垂直方向的高程（标高）设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能和经济、安全和景观等方面的要求，成为适宜建设的建筑场地。

竖向设计的依据：一般来说，根据建设具体工程项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

竖向布置的任务：1．选择建筑地坪标高和广场等的标高及其连接关系。

2．确定道路标高和坡度。

3．拟定场地排水系统，保证地面排水通畅，不积水。

4．确定场地平土标高，计算土石方填、挖工程量，力求填挖总量最小，并接近平衡5．合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）。

我国现行的相关规范与标准主要有：1、《城市道路交通规划设计规范》2、《城市用地竖向规划规范》3、《防洪标准》4、《城市居住区规划设计规范》5、《室外排水设计规范》第一节竖向设计的基本知识一、场地设计地面形式场地设计地面形式是将自然地形改造成为满足使用功能的人工地形，依据不同的自然地形坡度，可分别设计成平坡式、台地式及混合式。

1）当自然地形坡度小于8%时，可采用平坡式布置。

2）当自然地形坡度大于8%时，可采用台地式布置。

台地高度以为1.5~3.0m，台地之间应设挡土墙或护坡联系。

3）采用混合式布置时，台地的划分应与场地的功能和使用性质相协调。

下图为平坡式：下图为台地式：二、设计地面与自然地面的连接·边坡边坡是一段连续的斜坡面。

为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。

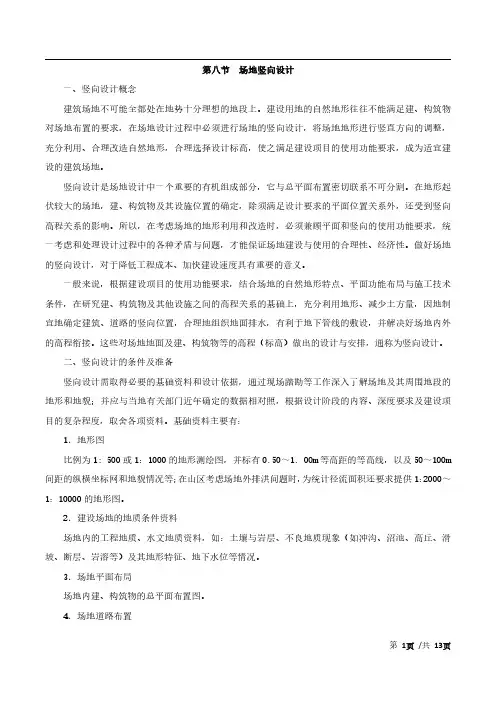

第八节场地竖向设计一、竖向设计概念建筑场地不可能全都处在地势十分理想的地段上。

建设用地的自然地形往往不能满足建、构筑物对场地布置的要求，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用、合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。

竖向设计是场地设计中一个重要的有机组成部分，它与总平面布置密切联系不可分割。

在地形起伏较大的场地，建、构筑物及其设施位置的确定，除须满足设计要求的平面位置关系外，还受到竖向高程关系的影响。

所以，在考虑场地的地形利用和改造时，必须兼顾平面和竖向的使用功能要求，统一考虑和处理设计过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计，对于降低工程成本、加快建设速度具有重要的意义。

一般来说，根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水，有利于地下管线的敷设，并解决好场地内外的高程衔接。

这些对场地地面及建、构筑物等的高程（标高）做出的设计与安排，通称为竖向设计。

二、竖向设计的条件及准备竖向设计需取得必要的基础资料和设计依据，通过现场踏勘等工作深入了解场地及其周围地段的地形和地貌；并应与当地有关部门近年确定的数据相对照，根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

基础资料主要有：1．地形图比例为1:500或1：1000的地形测绘图，并标有0.50～1.OOm等高距的等高线，以及50～100m 间距的纵横坐标网和地貌情况等；在山区考虑场地外排洪问题时，为统计径流面积还要求提供1：2000～1：10000的地形图。

2．建设场地的地质条件资料场地内的工程地质、水文地质资料，如：土壤与岩层、不良地质现象（如冲沟、沼池、高丘、滑坡、断层、岩溶等）及其地形特征、地下水位等情况。

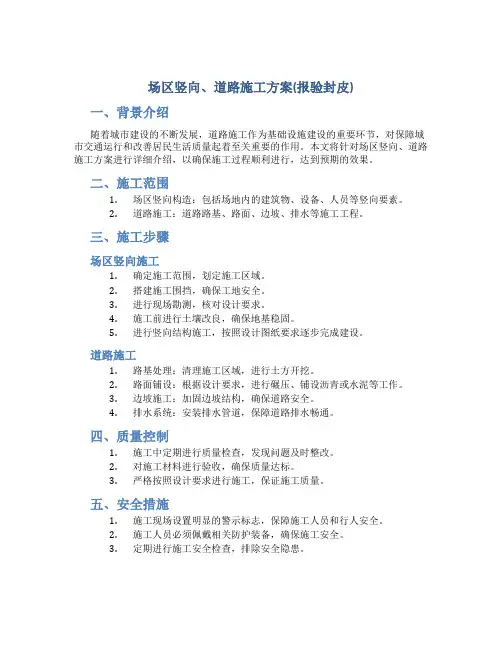

场区竖向、道路施工方案(报验封皮)一、背景介绍随着城市建设的不断发展，道路施工作为基础设施建设的重要环节，对保障城市交通运行和改善居民生活质量起着至关重要的作用。

本文将针对场区竖向、道路施工方案进行详细介绍，以确保施工过程顺利进行，达到预期的效果。

二、施工范围1.场区竖向构造：包括场地内的建筑物、设备、人员等竖向要素。

2.道路施工：道路路基、路面、边坡、排水等施工工程。

三、施工步骤场区竖向施工1.确定施工范围，划定施工区域。

2.搭建施工围挡，确保工地安全。

3.进行现场勘测，核对设计要求。

4.施工前进行土壤改良，确保地基稳固。

5.进行竖向结构施工，按照设计图纸要求逐步完成建设。

道路施工1.路基处理：清理施工区域，进行土方开挖。

2.路面铺设：根据设计要求，进行碾压、铺设沥青或水泥等工作。

3.边坡施工：加固边坡结构，确保道路安全。

4.排水系统：安装排水管道，保障道路排水畅通。

四、质量控制1.施工中定期进行质量检查，发现问题及时整改。

2.对施工材料进行验收，确保质量达标。

3.严格按照设计要求进行施工，保证施工质量。

五、安全措施1.施工现场设置明显的警示标志，保障施工人员和行人安全。

2.施工人员必须佩戴相关防护装备，确保施工安全。

3.定期进行施工安全检查，排除安全隐患。

六、总结通过本文对场区竖向、道路施工方案的介绍，希望可以对相关从业人员和项目管理者提供有效的参考和指导，确保施工过程顺利进行，达到预期效果。

在未来的城市建设过程中，应加强施工质量和安全管理，为城市交通和居民生活提供更好的保障。

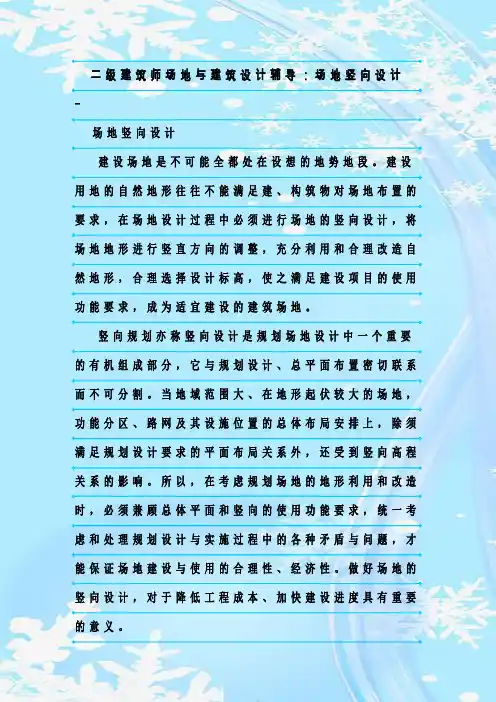

二级建筑师场地与建筑设计辅导：场地竖向设计-场地竖向设计建设场地是不可能全都处在设想的地势地段。

建设用地的自然地形往往不能满足建、构筑物对场地布置的要求，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。

竖向规划亦称竖向设计是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。

所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。

一般来说，根据建设具体工程项日的使用功能要求，达安结合场地的自然地形特点、平面功能布局与施工技术条件，再次研究建、构筑物及其他设施之间的高程关系的基础上，处埋好充分利用地形、减少下程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置。

合理地组织场地地面排水、有利手地下管线的敷设，并解决好场地山外按规划控制要求的高程衔接。

这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

二、竖向设计的条件及准备竖向设计需取得必要的基础资料和设计依据，通过现场踏勘等工作深人了解场地及其周围地段的地形和地貌；并应与当地有关部门近年确定的数据相对照，根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

基础资料主要有： (一)地形图比例为1：500或1：l000的地形测绘图，并标有0．50-1．00m等高距的等高线，以及50—l00m间距的纵横坐标网和地貌情况等；在山区考虑场地外排洪问题时，为统计径流面积还要求提供1：2000-1：10000的地形图。

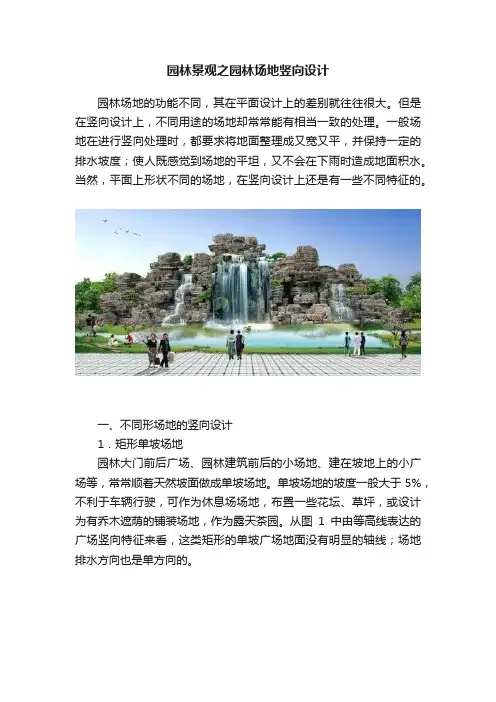

园林景观之园林场地竖向设计园林场地的功能不同，其在平面设计上的差别就往往很大。

但是在竖向设计上，不同用途的场地却常常能有相当一致的处理。

一般场地在进行竖向处理时，都要求将地面整理成又宽又平，并保持一定的排水坡度；使人既感觉到场地的平坦，又不会在下雨时造成地面积水。

当然，平面上形状不同的场地，在竖向设计上还是有一些不同特征的。

一、不同形场地的竖向设计1．矩形单坡场地园林大门前后广场、园林建筑前后的小场地、建在坡地上的小广场等，常常顺着天然坡面做成单坡场地。

单坡场地的坡度一般大于5%，不利于车辆行驶，可作为休息场场地，布置一些花坛、草坪，或设计为有乔木遮荫的铺装场地，作为露天茶园。

从图1中由等高线表达的广场竖向特征来看，这类矩形的单坡广场地面没有明显的轴线；场地排水方向也是单方向的。

2．矩形双坡场地对面积广大，自然地形平坦的广场用地，可按双向坡面设计成双坡广场。

双坡广场的地面上，两个坡面的交接线自然形成一条脊线，成为广场地面的轴线。

轴线的走向最好设计为与广场中轴线相重合，或与广场前主路的中心线相接续，以利地面排水和广场景观的观感。

双坡场地的排水，都是从地面轴线两侧向坡面以外排，通过最外侧的集水沟或地下雨水管排除掉。

过分狭长的矩形广场，则可在短轴方向另加一条脊线，并在脊线变坡点处作适当的处理，如布置花境或纪念物等，以消除空间过于拉长的感觉。

3．下沉式广场这类广场近似于盆地形，平面上的形状多成圆形。

它可使广场周围的建筑、树木景观得到突出的表现，也使广场地面更低，可以从周围斜向俯瞰，而广场的全貌及其地面景观的观感也就会更好（如图1）。

下沉式广场的排水，可在广场中央地下设置环形雨水暗沟；雨水从广场周围向中央排，通过广场中圈的雨水口排人暗沟。

4．凸形场地场地周围低，中央高，雨水从中央向周围排，通过外围的雨水口而排除。

凸形场地适宜在山头、高地设置，也可用在纪念碑、主题雕塑等需要突出中心景物的广场上。

二、园林场地的竖向设计原则园林场地竖向设计要有利于排水，要保证场地地面不积水。

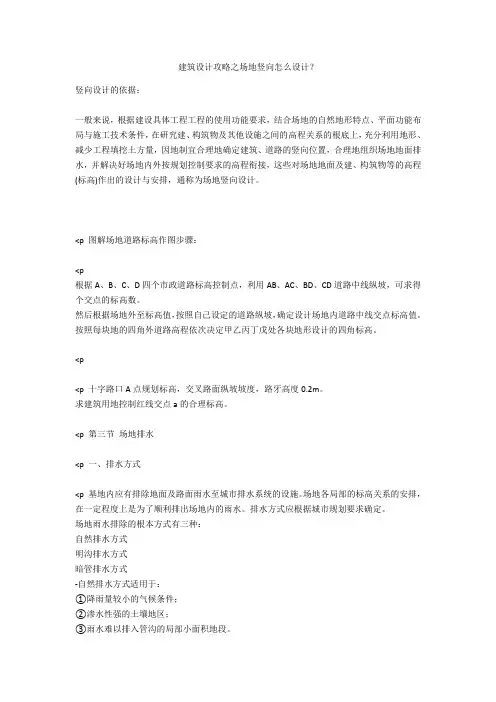

建筑设计攻略之场地竖向怎么设计？竖向设计的依据：一般来说，根据建设具体工程工程的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的根底上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

<p 图解场地道路标高作图步骤：<p根据A、B、C、D四个市政道路标高控制点，利用AB、AC、BD、CD道路中线纵坡，可求得个交点的标高数。

然后根据场地外至标高值，按照自己设定的道路纵坡，确定设计场地内道路中线交点标高值。

按照每块地的四角外道路高程依次决定甲乙丙丁戊处各块地形设计的四角标高。

<p<p 十字路口A点规划标高，交叉路面纵坡坡度，路牙高度0.2m。

求建筑用地控制红线交点a的合理标高。

<p 第三节场地排水<p 一、排水方式<p 基地内应有排除地面及路面雨水至城市排水系统的设施。

场地各局部的标高关系的安排，在一定程度上是为了顺利排出场地内的雨水。

排水方式应根据城市规划要求确定。

场地雨水排除的根本方式有三种：自然排水方式明沟排水方式暗管排水方式-自然排水方式适用于：①降雨量较小的气候条件；②渗水性强的土壤地区；③雨水难以排入管沟的局部小面积地段。

-明沟排水方式适用于：①设计整平面有适于明沟排水的地面坡度；②场地边缘地段，或多尘易堵、雨水夹带大量泥沙和石子的场地；③采用重点平土方式的场地或地段；④埋设下水管道不经济的岩石地段；⑤没有设置雨、污水管道系统的郊区或待开发区域。

-暗管排水方式适用于：①场地面积较大、地形平坦，不适于采用明沟排水者；②采用雨水管道系统与城市管道系统相适应者；③建筑物和构筑物比较集中、交通线路复杂或地下工程管线密集的场地；④大局部建筑屋面采用内排水的；⑤场地地下水位较高的；⑥场地环境美化或建设工程对环境洁净要求较高的。

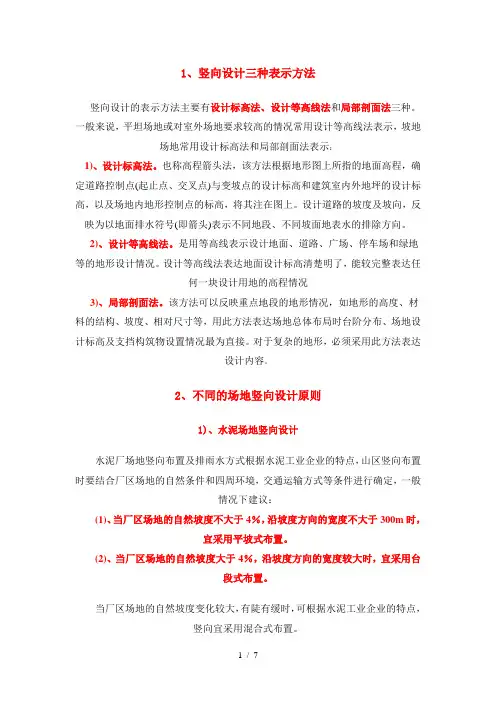

1、竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。

一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1)、设计标高法。

也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。

设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。

2)、设计等高线法。

是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。

设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况3)、局部剖面法。

该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。

对于复杂的地形，必须采用此方法表达设计内容。

2、不同的场地竖向设计原则1)、水泥场地竖向设计水泥厂场地竖向布置及排雨水方式根据水泥工业企业的特点，山区竖向布置时要结合厂区场地的自然条件和四周环境，交通运输方式等条件进行确定，一般情况下建议：(1)、当厂区场地的自然坡度不大于4％，沿坡度方向的宽度不大于300m时，宜采用平坡式布置。

(2)、当厂区场地的自然坡度大于4％，沿坡度方向的宽度较大时，宜采用台段式布置。

当厂区场地的自然坡度变化较大，有陡有缓时，可根据水泥工业企业的特点，竖向宜采用混合式布置。

2)、园林场地竖向设计园林场地竖向设计要有利于排水，要保证场地地面不积水。

为此，任何场地在设计中都要有不小于0.3％的排水坡度，而且在坡面下端要设置雨水口、排水管或排水沟，使地面有组织地排水，组成完整的地上地下排水系统。

场地地面坡度也不要过大，坡度过大则影响场地使用。

一船坡度在0.5％—5％之间较好，最大坡度不得超过8％。

工程项目场地竖向设计方案一、项目背景随着城市化进程的不断推进，越来越多的工程项目需要进行场地设计。

而在进行场地设计时，竖向设计方案是非常重要的一环。

竖向设计方案是指在有限的土地空间内，对场地上下方向的规划布局和设计，以及建筑物的高度和层次等方面的设计。

本文将结合某工程项目的实际情况，探讨竖向设计方案的制定与实施。

二、项目概况该工程项目位于城市CBD核心区域，周边拥有大量商业、文化、娱乐等设施。

项目占地面积10000平方米，总建筑面积为60000平方米，为一座综合性商业综合体。

项目业态包括商业、办公、酒店及公寓等多元化功能。

鉴于该项目位于城市核心区域，土地资源紧缺，因此需要进行合理的竖向设计，最大限度地发挥土地资源的利用率。

三、竖向设计原则1. 整体规划：竖向设计方案必须符合整体规划，围绕项目规划的总体目标和设计理念，兼顾各业态对竖向设计的要求。

2. 综合利用：在综合利用建筑物的高度的基础上，结合业态需求，最大化地利用土地资源，提高土地的利用率。

3. 节约空间：竖向设计方案需要考虑如何最大限度地释放土地潜力，实现土地资源的有效利用。

4. 建筑高度：根据城市规划要求和周边环境条件，确定适宜的建筑高度，保证建筑的稳固性和人员安全。

5. 人性化设计：在竖向设计过程中，特别是在商业综合体项目中，需要考虑用户的舒适性，合理设置交通通道、娱乐设施、休闲区域，为用户提供良好的使用体验。

四、竖向设计方案实施1. 地下部分设计地下部分主要用于停车场、储藏室和设备间等。

在地下部分设计中，需要充分考虑地下管线、排水系统等。

另外，为了提高土地的利用效率，地下停车场需要进行合理规划，提高停车位的数量。

2. 地面部分设计地面部分包括商业、办公及公共设施等。

商业综合体的竖向设计应充分考虑商铺的适宜面积和布局，提高商铺的使用率。

而办公楼的设计，需充分考虑员工的办公环境，合理设置交通通道和休息区。

公共设施的设计应兼顾节约空间和人性化设计。
