浅析大型商业建筑周边场地的竖向设计

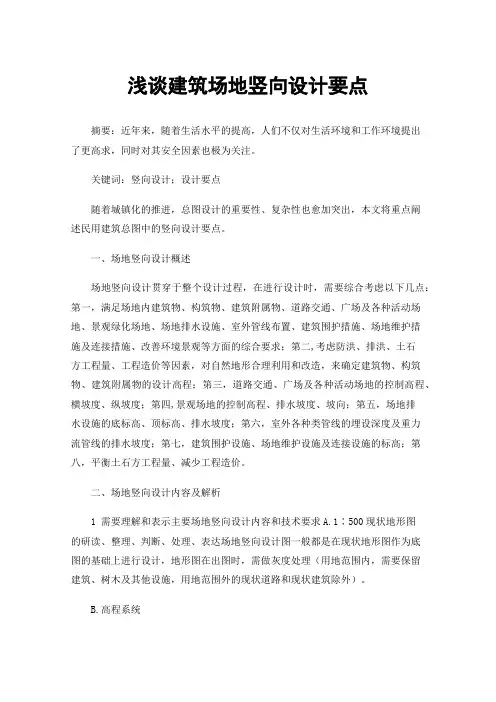

浅谈建筑场地竖向设计要点摘要：近年来，随着生活水平的提高，人们不仅对生活环境和工作环境提出了更高求，同时对其安全因素也极为关注。

关键词：竖向设计；设计要点随着城镇化的推进，总图设计的重要性、复杂性也愈加突出，本文将重点阐述民用建筑总图中的竖向设计要点。

一、场地竖向设计概述场地竖向设计贯穿于整个设计过程，在进行设计时，需要综合考虑以下几点：第一，满足场地内建筑物、构筑物、建筑附属物、道路交通、广场及各种活动场地、景观绿化场地、场地排水设施、室外管线布置、建筑围护措施、场地维护措施及连接措施、改善环境景观等方面的综合要求；第二,考虑防洪、排洪、土石方工程量、工程造价等因素，对自然地形合理利用和改造，来确定建筑物、构筑物、建筑附属物的设计高程；第三，道路交通、广场及各种活动场地的控制高程、横坡度、纵坡度；第四,景观场地的控制高程、排水坡度、坡向；第五，场地排水设施的底标高、顶标高、排水坡度；第六，室外各种类管线的埋设深度及重力流管线的排水坡度；第七，建筑围护设施、场地维护设施及连接设施的标高；第八，平衡土石方工程量、减少工程造价。

二、场地竖向设计内容及解析1 需要理解和表示主要场地竖向设计内容和技术要求A.1∶500现状地形图的研读、整理、判断、处理、表达场地竖向设计图一般都是在现状地形图作为底图的基础上进行设计，地形图在出图时，需做灰度处理（用地范围内，需要保留建筑、树木及其他设施，用地范围外的现状道路和现状建筑除外）。

B.高程系统竖向设计图需说明设计采用高程系统，而且所有的设计标高均采用统一的高程系统。

C.现状道路标高、规划道路标高及其他交通设施标高（1）需要表示现状道路交叉口标高、与场地衔接出入口标高、道路变坡点标高；（2）需要表示规划道路的交叉口标高、变坡点标高、坡度及与场地衔接的出入口标高；（3）需要表示地下人行通道出入口标高、地铁出入口标高、过街人行天桥与地面接点标高。

D.需表示地下隐形设施的标高E.需表示用地周边、临近场地江、河、湖、海常水位或静水位标高，以及最高水位或最高流标高。

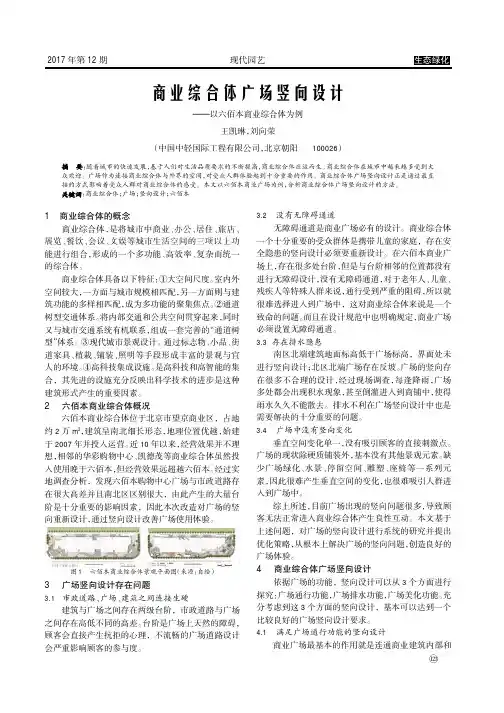

2017年第12期现代园艺商业综合体广场竖向设计———以六佰本商业综合体为例王凯琳，刘向荣（中国中轻国际工程有限公司，北京朝阳100026）随着城市的快速发展，基于人们对生活品质要求的不断提高，商业综合体应运而生。

商业综合体在城市中越来越多受到大众欢迎。

广场作为连接商业综合体与外界的空间，对受众人群体验起到十分重要的作用。

商业综合体广场竖向设计正是通过最直接的方式影响着受众人群对商业综合体的感受。

本文以六佰本商业广场为例，分析商业综合体广场竖向设计的方法。

商业综合体；广场；竖向设计；六佰本3.2没有无障碍通道无障碍通道是商业广场必有的设计。

商业综合体一个十分重要的受众群体是携带儿童的家庭，存在安全隐患的竖向设计必须要重新设计。

在六佰本商业广场上，存在很多处台阶，但是与台阶相邻的位置都没有进行无障碍设计，没有无障碍通道，对于老年人、儿童、残疾人等特殊人群来说，通行受到严重的阻碍，所以就很难选择进入到广场中，这对商业综合体来说是一个致命的问题。

而且在设计规范中也明确规定，商业广场必须设置无障碍通道。

3.3存在排水隐患南区北端建筑地面标高低于广场标高，界面处未进行竖向设计；北区北端广场存在反坡。

广场的竖向存在很多不合理的设计，经过现场调查，每逢降雨，广场多处都会出现积水现象，甚至倒灌进入到商铺中，使得雨水久久不能散去。

排水不利在广场竖向设计中也是需要解决的十分重要的问题。

3.4广场中没有竖向变化垂直空间变化单一，没有吸引顾客的直接刺激点。

广场的现状除硬质铺装外，基本没有其他景观元素。

缺少广场绿化、水景、停留空间、雕塑、座椅等一系列元素，因此很难产生垂直空间的变化，也很难吸引人群进入到广场中。

综上所述，目前广场出现的竖向问题很多，导致顾客无法正常进入商业综合体产生良性互动。

本文基于上述问题，对广场的竖向设计进行系统的研究并提出优化策略，从根本上解决广场的竖向问题，创造良好的广场体验。

4商业综合体广场竖向设计依据广场的功能，竖向设计可以从3个方面进行探究：广场通行功能，广场排水功能，广场美化功能。

建筑设计攻略之场地竖向怎么设计？竖向设计的依据：一般来说，根据建设具体工程工程的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的根底上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。

<p 图解场地道路标高作图步骤：<p根据A、B、C、D四个市政道路标高控制点，利用AB、AC、BD、CD道路中线纵坡，可求得个交点的标高数。

然后根据场地外至标高值，按照自己设定的道路纵坡，确定设计场地内道路中线交点标高值。

按照每块地的四角外道路高程依次决定甲乙丙丁戊处各块地形设计的四角标高。

<p<p 十字路口A点规划标高，交叉路面纵坡坡度，路牙高度0.2m。

求建筑用地控制红线交点a的合理标高。

<p 第三节场地排水<p 一、排水方式<p 基地内应有排除地面及路面雨水至城市排水系统的设施。

场地各局部的标高关系的安排，在一定程度上是为了顺利排出场地内的雨水。

排水方式应根据城市规划要求确定。

场地雨水排除的根本方式有三种：自然排水方式明沟排水方式暗管排水方式-自然排水方式适用于：①降雨量较小的气候条件；②渗水性强的土壤地区；③雨水难以排入管沟的局部小面积地段。

-明沟排水方式适用于：①设计整平面有适于明沟排水的地面坡度；②场地边缘地段，或多尘易堵、雨水夹带大量泥沙和石子的场地；③采用重点平土方式的场地或地段；④埋设下水管道不经济的岩石地段；⑤没有设置雨、污水管道系统的郊区或待开发区域。

-暗管排水方式适用于：①场地面积较大、地形平坦，不适于采用明沟排水者；②采用雨水管道系统与城市管道系统相适应者；③建筑物和构筑物比较集中、交通线路复杂或地下工程管线密集的场地；④大局部建筑屋面采用内排水的；⑤场地地下水位较高的；⑥场地环境美化或建设工程对环境洁净要求较高的。

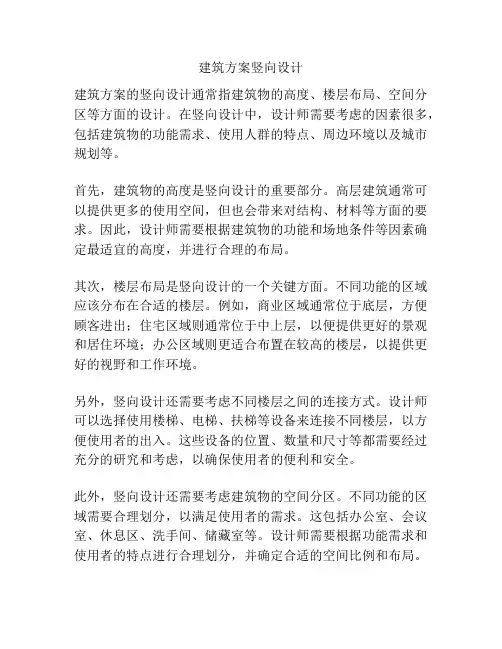

建筑方案竖向设计建筑方案的竖向设计通常指建筑物的高度、楼层布局、空间分区等方面的设计。

在竖向设计中，设计师需要考虑的因素很多，包括建筑物的功能需求、使用人群的特点、周边环境以及城市规划等。

首先，建筑物的高度是竖向设计的重要部分。

高层建筑通常可以提供更多的使用空间，但也会带来对结构、材料等方面的要求。

因此，设计师需要根据建筑物的功能和场地条件等因素确定最适宜的高度，并进行合理的布局。

其次，楼层布局是竖向设计的一个关键方面。

不同功能的区域应该分布在合适的楼层。

例如，商业区域通常位于底层，方便顾客进出；住宅区域则通常位于中上层，以便提供更好的景观和居住环境；办公区域则更适合布置在较高的楼层，以提供更好的视野和工作环境。

另外，竖向设计还需要考虑不同楼层之间的连接方式。

设计师可以选择使用楼梯、电梯、扶梯等设备来连接不同楼层，以方便使用者的出入。

这些设备的位置、数量和尺寸等都需要经过充分的研究和考虑，以确保使用者的便利和安全。

此外，竖向设计还需要考虑建筑物的空间分区。

不同功能的区域需要合理划分，以满足使用者的需求。

这包括办公室、会议室、休息区、洗手间、储藏室等。

设计师需要根据功能需求和使用者的特点进行合理划分，并确定合适的空间比例和布局。

最后，竖向设计还应考虑建筑物在城市规划中的角色和地位。

作为城市的标志性建筑，建筑物的竖向设计应该与周围环境和其他建筑相协调，并且融入城市的整体风貌。

设计师需要考虑建筑物的外观设计、立面样式、造型等方面，以创造出具有艺术感和人文气息的建筑作品。

综上所述，建筑方案的竖向设计是建筑设计中的重要方面。

它关系到建筑物的高度、楼层布局、空间分区等方面，需要设计师在考虑功能需求、使用者特点、城市规划等多方面因素的基础上进行合理的设计和决策。

只有在合理的竖向设计的基础上，建筑物才能更好地满足人们的需求，同时也能与周围环境和谐地融合在一起。

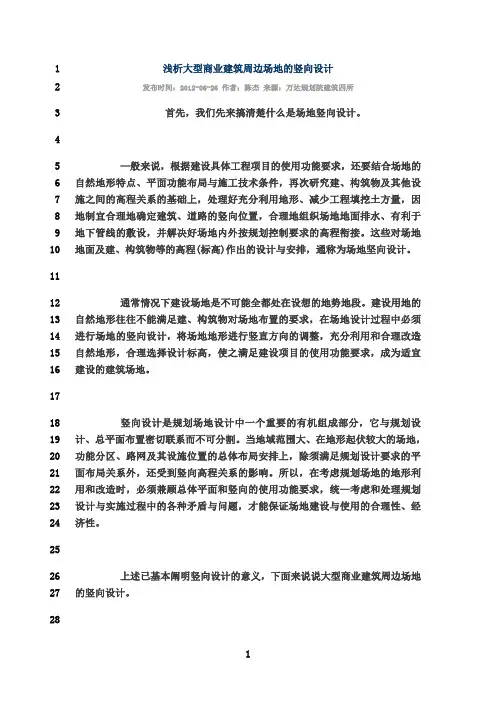

浅析大型商业建筑周边场地的竖向设计12发布时间：2012-06-26 作者：陈杰来源：万达规划院建筑四所3首先，我们先来搞清楚什么是场地竖向设计。

45—般来说，根据建设具体工程项目的使用功能要求，还要结合场地的6自然地形特点、平面功能布局与施工技术条件，再次研究建、构筑物及其他设7施之间的高程关系的基础上，处理好充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水、有利于89地下管线的敷设，并解决好场地内外按规划控制要求的高程衔接。

这些对场地10地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地坚向设计。

1112通常情况下建设场地是不可能全都处在设想的地势地段。

建设用地的13自然地形往往不能满足建、构筑物对场地布置的要求，在场地设计过程中必须14进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造15自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜16建设的建筑场地。

1718竖向设计是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，1920功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平21面布局关系外，还受到竖向高程关系的影响。

所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统—考虑和处理规划2223设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经24济性。

2526上述已基本阐明竖向设计的意义，下面来说说大型商业建筑周边场地27的竖向设计。

28293031(丹东万达广场竖向设计布置图)32商业建筑因自身的功能特点非常强调建筑自身与城市街道、广场相融3334通，当然这种融通必须通过场地的竖向设计来实现，此时竖向设计的主要任务35也更加明确，就是人们如何平顺的从街道、广场进入商业建筑内部；而今天的许多大型商业建筑规模已达到甚至超过了十万平米，其首层建筑面积即可达三、3637四万万平米，这使得建筑沿主要街道的长度超过三、四百米，即使沿街道路较38为平缓，也会有超过1米以上的道路高差，然而，商业建筑往往首层拥有统一的高程（±0.00标高），这时商业建筑各个出入口与城市街道、广场的高差就3940成为竖向设计需要解决的主要问题。

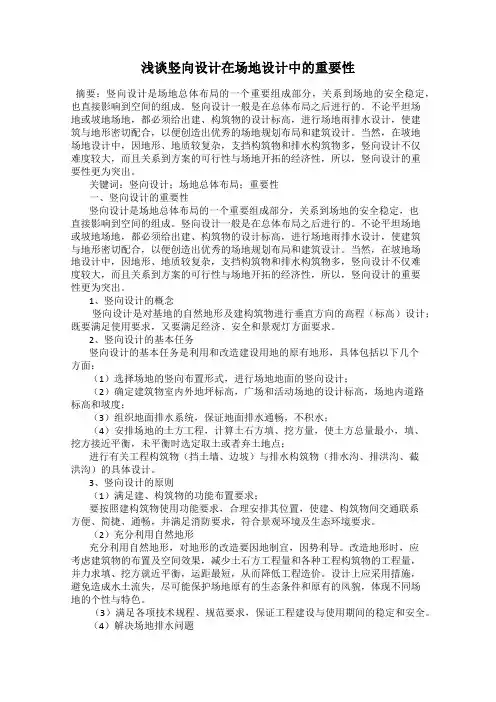

浅谈竖向设计在场地设计中的重要性摘要：竖向设计是场地总体布局的一个重要组成部分，关系到场地的安全稳定，也直接影响到空间的组成。

竖向设计一般是在总体布局之后进行的。

不论平坦场地或坡地场地，都必须给出建、构筑物的设计标高，进行场地雨排水设计，使建筑与地形密切配合，以便创造出优秀的场地规划布局和建筑设计。

当然，在坡地场地设计中，因地形、地质较复杂，支挡构筑物和排水构筑物多，竖向设计不仅难度较大，而且关系到方案的可行性与场地开拓的经济性，所以，竖向设计的重要性更为突出。

关键词：竖向设计；场地总体布局；重要性一、竖向设计的重要性竖向设计是场地总体布局的一个重要组成部分，关系到场地的安全稳定，也直接影响到空间的组成。

竖向设计一般是在总体布局之后进行的。

不论平坦场地或坡地场地，都必须给出建、构筑物的设计标高，进行场地雨排水设计，使建筑与地形密切配合，以便创造出优秀的场地规划布局和建筑设计。

当然，在坡地场地设计中，因地形、地质较复杂，支挡构筑物和排水构筑物多，竖向设计不仅难度较大，而且关系到方案的可行性与场地开拓的经济性，所以，竖向设计的重要性更为突出。

1、竖向设计的概念竖向设计是对基地的自然地形及建构筑物进行垂直方向的高程（标高）设计；既要满足使用要求，又要满足经济、安全和景观灯方面要求。

2、竖向设计的基本任务竖向设计的基本任务是利用和改造建设用地的原有地形，具体包括以下几个方面：（1）选择场地的竖向布置形式，进行场地地面的竖向设计；（2）确定建筑物室内外地坪标高，广场和活动场地的设计标高，场地内道路标高和坡度；（3）组织地面排水系统，保证地面排水通畅，不积水；（4）安排场地的土方工程，计算土石方填、挖方量，使土方总量最小，填、挖方接近平衡，未平衡时选定取土或者弃土地点；进行有关工程构筑物（挡土墙、边坡）与排水构筑物（排水沟、排洪沟、截洪沟）的具体设计。

3、竖向设计的原则（1）满足建、构筑物的功能布置要求；要按照建构筑物使用功能要求，合理安排其位置，使建、构筑物间交通联系方便、简捷、通畅，并满足消防要求，符合景观环境及生态环境要求。

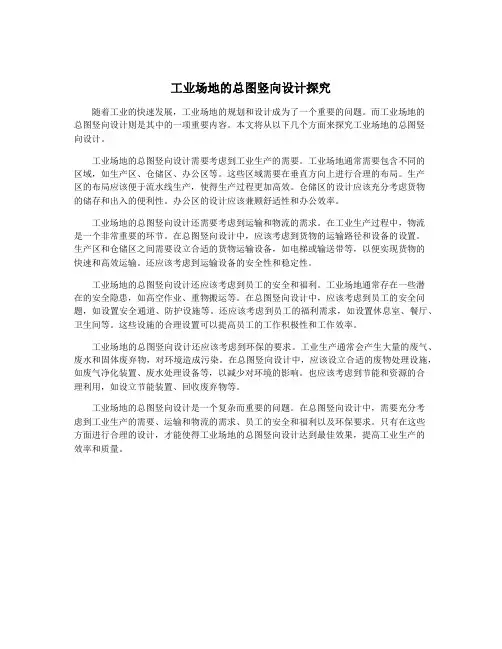

工业场地的总图竖向设计探究随着工业的快速发展，工业场地的规划和设计成为了一个重要的问题。

而工业场地的总图竖向设计则是其中的一项重要内容。

本文将从以下几个方面来探究工业场地的总图竖向设计。

工业场地的总图竖向设计需要考虑到工业生产的需要。

工业场地通常需要包含不同的区域，如生产区、仓储区、办公区等。

这些区域需要在垂直方向上进行合理的布局。

生产区的布局应该便于流水线生产，使得生产过程更加高效。

仓储区的设计应该充分考虑货物的储存和出入的便利性。

办公区的设计应该兼顾舒适性和办公效率。

工业场地的总图竖向设计还需要考虑到运输和物流的需求。

在工业生产过程中，物流是一个非常重要的环节。

在总图竖向设计中，应该考虑到货物的运输路径和设备的设置。

生产区和仓储区之间需要设立合适的货物运输设备，如电梯或输送带等，以便实现货物的快速和高效运输。

还应该考虑到运输设备的安全性和稳定性。

工业场地的总图竖向设计还应该考虑到员工的安全和福利。

工业场地通常存在一些潜在的安全隐患，如高空作业、重物搬运等。

在总图竖向设计中，应该考虑到员工的安全问题，如设置安全通道、防护设施等。

还应该考虑到员工的福利需求，如设置休息室、餐厅、卫生间等。

这些设施的合理设置可以提高员工的工作积极性和工作效率。

工业场地的总图竖向设计还应该考虑到环保的要求。

工业生产通常会产生大量的废气、废水和固体废弃物，对环境造成污染。

在总图竖向设计中，应该设立合适的废物处理设施，如废气净化装置、废水处理设备等，以减少对环境的影响。

也应该考虑到节能和资源的合理利用，如设立节能装置、回收废弃物等。

工业场地的总图竖向设计是一个复杂而重要的问题。

在总图竖向设计中，需要充分考虑到工业生产的需要、运输和物流的需求、员工的安全和福利以及环保要求。

只有在这些方面进行合理的设计，才能使得工业场地的总图竖向设计达到最佳效果，提高工业生产的效率和质量。

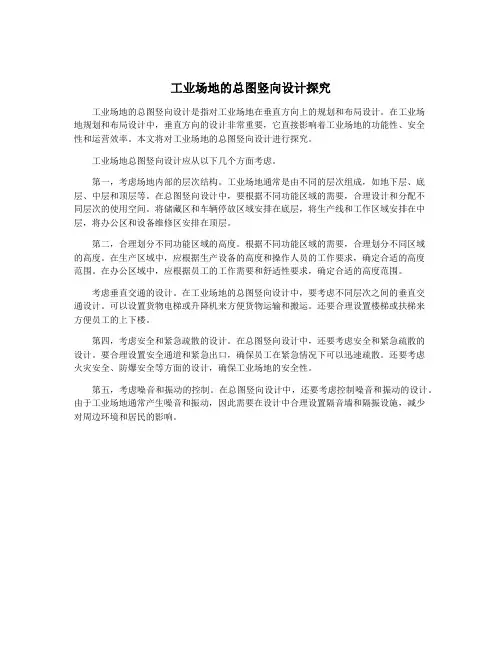

工业场地的总图竖向设计探究工业场地的总图竖向设计是指对工业场地在垂直方向上的规划和布局设计。

在工业场地规划和布局设计中，垂直方向的设计非常重要，它直接影响着工业场地的功能性、安全性和运营效率。

本文将对工业场地的总图竖向设计进行探究。

工业场地总图竖向设计应从以下几个方面考虑。

第一，考虑场地内部的层次结构。

工业场地通常是由不同的层次组成，如地下层、底层、中层和顶层等。

在总图竖向设计中，要根据不同功能区域的需要，合理设计和分配不同层次的使用空间。

将储藏区和车辆停放区域安排在底层，将生产线和工作区域安排在中层，将办公区和设备维修区安排在顶层。

第二，合理划分不同功能区域的高度。

根据不同功能区域的需要，合理划分不同区域的高度。

在生产区域中，应根据生产设备的高度和操作人员的工作要求，确定合适的高度范围。

在办公区域中，应根据员工的工作需要和舒适性要求，确定合适的高度范围。

考虑垂直交通的设计。

在工业场地的总图竖向设计中，要考虑不同层次之间的垂直交通设计。

可以设置货物电梯或升降机来方便货物运输和搬运。

还要合理设置楼梯或扶梯来方便员工的上下楼。

第四，考虑安全和紧急疏散的设计。

在总图竖向设计中，还要考虑安全和紧急疏散的设计。

要合理设置安全通道和紧急出口，确保员工在紧急情况下可以迅速疏散。

还要考虑火灾安全、防爆安全等方面的设计，确保工业场地的安全性。

第五，考虑噪音和振动的控制。

在总图竖向设计中，还要考虑控制噪音和振动的设计。

由于工业场地通常产生噪音和振动，因此需要在设计中合理设置隔音墙和隔振设施，减少对周边环境和居民的影响。

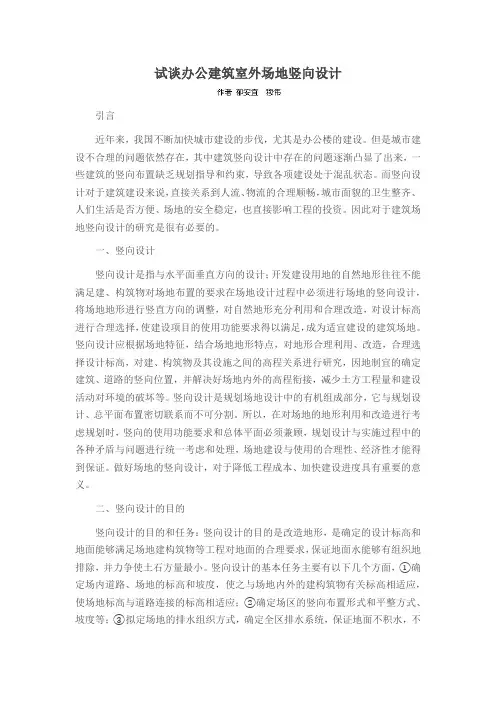

试谈办公建筑室外场地竖向设计引言近年来，我国不断加快城市建设的步伐，尤其是办公楼的建设。

但是城市建设不合理的问题依然存在，其中建筑竖向设计中存在的问题逐渐凸显了出来，一些建筑的竖向布置缺乏规划指导和约束，导致各项建设处于混乱状态。

而竖向设计对于建筑建设来说，直接关系到人流、物流的合理顺畅，城市面貌的卫生整齐、人们生活是否方便、场地的安全稳定，也直接影响工程的投资。

因此对于建筑场地竖向设计的研究是很有必要的。

一、竖向设计竖向设计是指与水平面垂直方向的设计；开发建设用地的自然地形往往不能满足建、构筑物对场地布置的要求在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，对自然地形充分利用和合理改造，对设计标高进行合理选择，使建设项目的使用功能要求得以满足，成为适宜建设的建筑场地。

竖向设计应根据场地特征，结合场地地形特点，对地形合理利用、改造，合理选择设计标高，对建、构筑物及其设施之间的高程关系进行研究，因地制宜的确定建筑、道路的竖向位置，并解决好场地内外的高程衔接，减少土方工程量和建设活动对环境的破坏等。

竖向设计是规划场地设计中的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

所以，在对场地的地形利用和改造进行考虑规划时，竖向的使用功能要求和总体平面必须兼顾，规划设计与实施过程中的各种矛盾与问题进行统一考虑和处理，场地建设与使用的合理性、经济性才能得到保证。

做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。

二、竖向设计的目的竖向设计的目的和任务：竖向设计的目的是改造地形，是确定的设计标高和地面能够满足场地建构筑物等工程对地面的合理要求，保证地面水能够有组织地排除，并力争使土石方量最小。

竖向设计的基本任务主要有以下几个方面，①确定场内道路、场地的标高和坡度，使之与场地内外的建构筑物有关标高相适应，使场地标高与道路连接的标高相适应；②确定场区的竖向布置形式和平整方式、坡度等；③拟定场地的排水组织方式，确定全区排水系统，保证地面不积水，不受洪水冲刷；④计算土石方量，并进行设计标高的调整，使填、挖方量尽量平衡，并做好挖、填土方量的调配；⑤根据排水和护坡的实际需要，合理配置必要的排水构筑物和工程构筑物，建立完整的排水管渠系统和土地保护系统。

工程项目场地竖向设计方案一、项目背景随着城市化进程的不断推进，越来越多的工程项目需要进行场地设计。

而在进行场地设计时，竖向设计方案是非常重要的一环。

竖向设计方案是指在有限的土地空间内，对场地上下方向的规划布局和设计，以及建筑物的高度和层次等方面的设计。

本文将结合某工程项目的实际情况，探讨竖向设计方案的制定与实施。

二、项目概况该工程项目位于城市CBD核心区域，周边拥有大量商业、文化、娱乐等设施。

项目占地面积10000平方米，总建筑面积为60000平方米，为一座综合性商业综合体。

项目业态包括商业、办公、酒店及公寓等多元化功能。

鉴于该项目位于城市核心区域，土地资源紧缺，因此需要进行合理的竖向设计，最大限度地发挥土地资源的利用率。

三、竖向设计原则1. 整体规划：竖向设计方案必须符合整体规划，围绕项目规划的总体目标和设计理念，兼顾各业态对竖向设计的要求。

2. 综合利用：在综合利用建筑物的高度的基础上，结合业态需求，最大化地利用土地资源，提高土地的利用率。

3. 节约空间：竖向设计方案需要考虑如何最大限度地释放土地潜力，实现土地资源的有效利用。

4. 建筑高度：根据城市规划要求和周边环境条件，确定适宜的建筑高度，保证建筑的稳固性和人员安全。

5. 人性化设计：在竖向设计过程中，特别是在商业综合体项目中，需要考虑用户的舒适性，合理设置交通通道、娱乐设施、休闲区域，为用户提供良好的使用体验。

四、竖向设计方案实施1. 地下部分设计地下部分主要用于停车场、储藏室和设备间等。

在地下部分设计中，需要充分考虑地下管线、排水系统等。

另外，为了提高土地的利用效率，地下停车场需要进行合理规划，提高停车位的数量。

2. 地面部分设计地面部分包括商业、办公及公共设施等。

商业综合体的竖向设计应充分考虑商铺的适宜面积和布局，提高商铺的使用率。

而办公楼的设计，需充分考虑员工的办公环境，合理设置交通通道和休息区。

公共设施的设计应兼顾节约空间和人性化设计。

工业企业建筑场地竖向布置研究作者：宋晓娇来源：《建筑与装饰》2019年第18期摘要在建筑行业中建筑场地的设计是建筑规划设计的必要工作，我们通常认为，在平整土地上设计非常容易，只需横平竖直地将建筑平面设计工整，不用过多地去考虑，其实不然建筑工程在设计方案时，只有系统地考虑多种因素进行平面构图的布置设计，才能保证建筑场地设计的准确性和安全性。

本文通过对建筑整体布局状况、建筑功能要求和环境条件特征等多方面的分析，全面总结了场地设计在建筑中的作用以及意义，并对今后的建筑设计实践起相关的参考依据。

关键词建筑;场地设计;建筑功能1 建筑竖向布置要求及布置形式1.1 建筑竖向布置要求（1）工业场地竖向布置时应充分考虑平面布置，两者应同时进行，需要满足生产工艺、场地功能划分和场内运输等方面的功能要求，在符合生产工艺要求的基础上进行高程布置。

（2）应依据场地的工程地质条件和地形条件进行竖向布置，场区及建筑物长边沿地形等高线布置，平缓地区场区及建筑物长边应与地形等高线成一定角度，便于厂区排水，布置时应尽可能避免在工程地质情况较差的位置，减少工程地基处理上的工程量。

（3）建筑场内排水应结合场外排水情况，使场区地面的雨水能够快速、顺利的排出场外，场地平场坡度通常应大于0.5%，特殊情况下也应大于0.3%，局部平场的最大坡度应小于6%，避免引发场地冲刷。

（4）对于存在洪水和内涝风险时，平场标高的确定应在计算洪水位后，以满足生产的安全性。

（5）工业建筑场地竖向布置应充分利用现有地形特点，尽可能降低土方工程量[1]。

1.2 竖向布置形式及适用范围建筑竖向布置形式主要有以下三种：平坡式、阶梯式和混合式。

平坡布置主要适用于工业场地自然坡度较小、工业场地面积宽度和面积较小、管线设置和建筑物较为集中的区域。

阶梯式布置主要适用于工业场地自然坡度较大的区域，建筑物间存在一定的高差，尤其是山区常采用阶梯布置。

混合布置主要适用于平场面积较大的区域，场地地形变化较大的情况。

场地竖向设计目标场地竖向设计是规划设计中的一个重要环节，它涉及到场地的地形、地貌、地质、水文、气象等自然条件，同时也涉及到场地的使用功能、建设规模、安全环保等方面的要求。

竖向设计目标的确定是场地规划设计的重要依据，也是评估设计方案的必要标准。

一、概述场地竖向设计是指根据场地规划方案，结合自然条件和建设要求，对场地进行合理的竖向设计，以满足使用功能、安全环保、经济合理等方面的要求。

竖向设计是场地规划设计的重要组成部分，它不仅关系到场地的安全、使用和美观，也关系到场地的建设成本和长期运营。

二、竖向设计目标1.满足使用功能竖向设计应满足场地的使用功能。

不同的使用功能对场地的地形、地貌、高程等有不同的要求。

例如，建设用地需要平坦的地形，以方便建设和施工；而仓储用地需要相对平坦的地面，以方便货物的进出和堆放。

因此，竖向设计应根据场地的使用功能，结合地形地貌的特点，进行合理的规划设计。

2.保障安全环保竖向设计应保障场地的安全环保。

在竖向设计中，应考虑到地面的排水、防洪、防涝等问题，避免场地受到水患的威胁。

同时，竖向设计还应考虑到场地的通风、采光、噪声控制等问题，保障场地的环境质量。

此外，竖向设计还应考虑到场地内的交通组织，保障人员和货物的进出安全。

3.优化建设成本竖向设计应优化场地的建设成本。

在竖向设计中，应考虑到土方工程量、地基处理、排水设施等方面的成本。

通过对竖向设计的优化，可以降低建设成本，提高经济效益。

同时，竖向设计还应考虑到场地的长期运营成本，如维护费用、管理费用等。

4.提升美观度竖向设计还应考虑提升场地的美观度。

通过合理的竖向设计，可以创造出优美的景观，提高场地的整体形象。

例如，通过地形塑造、植被配置等方式，营造出宜人的景观环境，使场地成为人们愿意停留和欣赏的地方。

5.促进可持续发展竖向设计应促进场地的可持续发展。

在竖向设计中，应考虑到场地的长期发展需求，为其预留足够的空间和资源。

同时，竖向设计还应考虑到节能、环保、资源循环利用等方面，以实现场地的可持续发展。

现代工业企业场地的竖向设计分析摘要：竖向设计在工程设计中占有重要的地位，是工程设计中一项重要的组成部分，并且与现代工业企业场地的整体规划和整体的平面布置之间存在非常密切的联系。

对于使用范围大、地势起伏大的工业企业场地进行使用时，除了要确保路网和功能分区等设施布置符合总体平面布局的要求外，还要考虑到竖向高程的影响，其规划设计是否具有合理性，将会对工程投资建设、施工进度、环境以及安全等多种因素产生影响。

因此，在对现代工业企业场地进行规划设计时，要综合考虑整体平面布局以及竖向的使用功能，解决施工建设中存在的问题和矛盾，进而提高场地使用的合理性。

关键词：工业企业场地；竖向设计；分析引言：近些年来，随着社会经济的迅猛发展，现代工业企业获得了发展的机遇，逐渐向着大型化和集约化的方向发展，因此，工业企业对于建设用地的要求也越来越高。

由于受到多方面的影响，现代工业企业建设用地不可能全都满足理想化的用地条件，有必要对建设场地进行竖向设计，尤其是对于地势高差较大的用地。

在进行竖向设计时，要结合总平面布置，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理进行竖向设计，确定设计标高，使之既可以满足建设项目的使用功能要求，成为适宜工程建设的建筑场地，同时能有效节约建设投资【1】。

1、竖向设计的意义与任务对于竖向设计来说，指的是能够在竖直方向上呈现出各个建筑物位置高低的关系。

随着现代工业企业的开发建设，建设活动也逐渐由适宜人们活动的区域转移到了适宜性较差的区域，相应的对于土石方的投资比例也需要进行相应的增加，这对于建筑设计师来说，也是一项不小的挑战。

竖向设计的基本任务是根据建设场地的使用要求，利用和改造建设用地的原有地形，研究建筑物、道路等相互之间的标高的关系，将场地地形进行竖直方向的调整，充分利用地形减少土石方量，经济合理地确定竖向位置。

确定建筑物室内外地面标高、关键部位标高、广场标高以及道路标高和坡度【2】。

工业场地的总图竖向设计探究摘要：场地竖向设计是工厂总图运输设计中一个非常重要的部分，其关系到交通的合理顺畅，场地安全稳定，同时也直接影响工程的投资。

结合工程实践，对竖向设计中应当重点考虑的问题进行了分析，并提出了一般的处理方法。

关键词：竖向设计；程序1场地竖向设计的意义一般工业场地不可能全都处在设想的地势地段，用地的自然地形往往是起伏不平的，很难满足工厂总平面布置所要求的设计地形。

因此，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。

这种地形的竖向调整亦称竖向设计，它是规划场地设计中一个重要的有机组成部分，做好场地的竖向设计，才能保证场地建设与使用的合理性、经济性。

对于降低工程成本、加快建设进度具有重要的意义。

2场地竖向设计的内容、原则及方法??既然场地竖向设计的意义重大而深远，那么熟练掌握场地竖向设计的内容、原则与方法也是合理进行场地竖向设计的前提。

通常场地竖向设计的内容包括：场地地面的竖向布置、建筑物或构筑物高程的确定、场地排水方案的拟定、场地土方工程的安排与相关构筑物的设计等。

在进行各部分的内容设计时，要遵循“因地制宜，就地取材，符合当地或部门经济环境和生产、生活发展的需要，本着少占土地、节约资源，体现工程量少、见效快、环境好的整体设计效果”的基本原则进行有效的规划与设计。

另外设计中还要注意选择合理的竖向表示方法，通常场地竖向设计的表示方法有设计标高法、设计等高线法和局部剖面法三种，这三种方法各有各的适用范围及优势。

一般来讲，对于平坦的场地或对室外场地要求较高时采用设计等高线法表示最为适宜，设计等高线法能够清晰明了的表达地面设计标高，较完整的表达任一块设计用地的高程情况。

而对于坡形场地则常采用设计标高法或局部剖面法表示。

设计标高法中设计的坡度及坡向，是以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。

工业企业场地竖向设计分析摘要：建筑项目工程有着复杂性的特点，由于场地环境和构造过于复杂，在施工的初始阶段设计中需要解决很多问题。

工业企业在建筑工程开展过程中，需要慎重考虑竖向设计问题，只有做好竖向设计分析工作，才能保证日后工作开展质量。

本文在开始阶段对场地进行了全面分析，之后研究了竖向设计的原理以及具体方法，最终提出了自己的观点。

关键词：工业企业；场地；竖向设计引言：在工业企业长期规划设计过程中，平面设计需要和竖向设计同步开展，总平面设计需要重视立面规划设计，竖向设计属于规划中不可缺少的重要部分，和最终的厂区规划有着直接联系，因此需要重视竖向设计质量，这样才能降低对居住生产以及交通运输等方面产生的影响，通过以上介绍也能看出。

对工业企业场地竖向设计进行研究有着重要意义。

1建设场地分析若想确保建筑竖向设计质量，需要在初始阶段对设计场地进行全方面的考察与分析，通过合理的改造与建设完成竖向设计，满足最终的主体设计任务。

根据现实需求合理设计标高，将土方石工程量降到最小，预防对附近环境产生直接的影响，在保持已有的环境状态下，构建更加完善的生活条件以及生态环境。

在竖向设计工作开展中，需要寻找专业技术人员对施工现场进行整体的勘探，合理寻找施工场地和周边交通要塞之间存在的联系，通过调查和分析的方式，保证最终建设成果。

建设场地分析主要涵盖了水文地质、地形地貌，工程地质等部分，整体需要完成水位水质等方面的调查，确定内外部运输方式，这些都是建设场地分析的重要内容。

2竖向设计的方法和原理2.1确定设计地面的形式在完成建设场地分析和勘查之后，就需要开始进行竖向设计工作，在设计开展的初始阶段，需要确定地面形式。

确定地面形式属于设计过程中的基础内容，因此需要保证设计的合理性与科学性，认真完成地面形势分析，保证建设场地的平整度，平整的地面属于建筑工程开展的基础，但是也会受到自然环境和其他外界因素的影响，所以还需要考虑场地的实际情况，不能出现不符合规定的坡度，按照实际坡度变化设计出不同的方案，其中主要涵盖双坡型，多坡型以及单坡型等类型，无论是什么类型的地面设计，对工程都有着直接的影响，因此需要加强关于此方面的重视程度。

工业场地的总图竖向设计探究工业场地总图是工程设计中的重要组成部分，它是工业场地规划和设计的基础，对于工业生产的布局、设备的摆放、人员流线等方面都具有重要的指导作用。

而总图的竖向设计，是指在总图的制作过程中，对于垂直方向的布局和设计进行探究和分析，以便更好地满足工业场地的需求和要求。

本文将从工业场地总图的概念、竖向设计的重要性、竖向设计的方法和应用等方面展开探讨。

一、工业场地总图的概念工业场地总图是指对工业用地进行规划和设计时所制作的图纸，它通常包括场地的地理位置、地貌、土地利用状况、交通状况、场地大小、场地形状、场地环境等方面的信息。

总图的制作是工业场地规划和设计的第一步，是为了在规划和设计阶段更好地了解和把握场地的各种情况，为后续的布局、建设、设备摆放等工作提供参考和依据。

二、竖向设计的重要性竖向设计是指在总图制作的过程中，对于垂直方向的布局和设计进行探究和分析。

在工业场地总图的制作中，竖向设计具有重要的作用和意义。

竖向设计可以更好地展现工业场地的垂直结构和布局，使得在总图中能够清晰地看到建筑物的层数、楼层高度、设备的放置位置等信息。

竖向设计可以使工业场地的空间利用更加合理和高效，使得生产设备的摆放更加科学和便捷，为工业生产提供更好的条件。

竖向设计还可以使得工业场地的建筑结构更加坚固和稳定，增强工业场地的安全性和可靠性。

在工业场地总图的制作中，竖向设计通常可以采用以下几种方法：首先是通过建筑物的层数和楼层高度来展现竖向结构，可以使用不同颜色或线条来区分不同的层数，从而清晰地展现建筑物的结构和层次。

其次是通过设备的放置位置来展现竖向布局，可以使用符号或标识来表示不同类型的设备的位置，从而在总图中清晰地展现设备的竖向分布情况。

还可以通过标注建筑物的结构和承重墙柱等来展现竖向结构的安全性和可靠性，使得总图具有更加丰富的信息和内容。

工业场地总图的竖向设计在工程设计中具有重要的作用和意义，它可以使得总图更加丰富和完整，有利于工业场地规划和设计工作的顺利进行。
