漏电保护工作原理
漏电保护是一种重要的电气安全保护措施，通过对漏电电流进行监测和判断，及时切断电路，以避免电气事故的发生。
下面将介绍漏电保护的工作原理，包括三个方面：
一、漏电保护的分类
漏电保护按照不同的工作原理和检测方式可以分为如下几类：
1. 电容式漏电保护器：通过对电路的电容进行监测，发现漏电现象，并及时切断电路。
2. 电流式漏电保护器：通过对电路中总电流和残余电流进行比较，监测到漏电现象，并及时切断电路。
3. 电阻式漏电保护器：通过对电路的绝缘电阻值进行检测，发现漏电现象，并及时切断电路。
二、漏电保护的工作原理
漏电保护的工作原理基本相同，具体如下：
1. 检测电路中的漏电电流：漏电保护器会不断监测电路中的电流，如果监测到漏电电流超过设定值，就会判定出现了漏电现象。
2. 判断漏电类型：漏电保护器能够判断漏电是直接漏电或间接漏电，
如果是间接漏电，还能确定漏电电阻值是否合格。
3. 切断电路：漏电保护器能够根据检测到的漏电情况，自动切断电路，有效避免漏电事故的发生。
三、漏电保护的应用场合
漏电保护器在生活和工业中的应用广泛，包括以下几个方面：
1. 家庭：漏电保护器可用于家庭电气安全装置中，如电路开关、插座等。
2. 工业：漏电保护器可用于工业设备的配电系统中，确保工业生产过
程的安全。
3. 公共场所：漏电保护器也可用于公共场所，如公共交通、医院、学
校等，保障人们的生命安全。
总之，漏电保护是一项重要的电气安全措施，其工作原理包括检测电
路中的漏电电流、判断漏电类型和切断电路等环节，可应用于家庭、
工业和公共场所等领域。
漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要装置。
它能够及时检测到电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体而造成触电事故。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理漏电保护器的工作原理基于电路中的电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流通过一个设备或者人体时，如果发生漏电，电流会通过漏电回路流入大地，导致电路中的电流不平衡，这时漏电保护器就会发挥作用。
二、漏电保护器的结构及工作原理漏电保护器通常由漏电保护装置和电磁触发装置组成。
1. 漏电保护装置漏电保护装置是漏电保护器的核心部份，它主要由漏电检测装置和漏电动作装置组成。
漏电检测装置通过检测电路中的电流差值来判断是否发生漏电。
它通常由差动电流互感器和电流比较器组成。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号，传递给电流比较器进行处理。
漏电动作装置是漏电保护装置的执行部份，它根据漏电检测装置的信号来切断电源。
漏电动作装置通常由电磁继电器和触发装置组成。
当漏电检测装置检测到漏电时，电磁继电器会被触发，切断电路的电源。
2. 电磁触发装置电磁触发装置是漏电保护器的辅助部份，它主要由电磁铁和触发装置组成。
电磁铁是电磁触发装置的关键部件，它通过电磁感应原理产生磁场，使触发装置动作。
触发装置通常由电磁铁控制的机械开关组成，当电磁铁受到电流的作用时，机械开关会切断电源。
三、漏电保护器的工作流程漏电保护器的工作流程可以分为以下几个步骤：1. 检测电流差值漏电保护器首先通过差动电流互感器检测电路中的电流差值。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号。
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，其主要功能是在电气设备发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。
本文将详细介绍漏电保护器的工作原理及其五个主要部分。
一、漏电保护器的工作原理：1.1 漏电保护器的基本原理：漏电保护器通过检测电路中的漏电电流来实现其工作。
当电流通过正常回路时，进入和离开电路的电流应该是相等的。
而当电流通过人体或漏电时，部分电流会绕过正常回路，导致进入和离开电路的电流不相等。
漏电保护器利用这个原理来检测漏电情况并切断电源。
1.2 漏电保护器的感应线圈：漏电保护器内部的感应线圈起着关键作用。
感应线圈通过电流互感作用，将电路中的电流转化为磁场信号。
当电路中存在漏电时，感应线圈会感应到磁场的变化，并产生相应的信号。
1.3 漏电保护器的触发器：漏电保护器的触发器是控制切断电源的关键元件。
当感应线圈产生的信号超过预设的阈值时，触发器会迅速切断电源，以保护人身安全。
触发器通常采用电磁式或电子式设计，能够在极短的时间内切断电源，确保人体不会受到电击。
二、漏电保护器的五个主要部分：2.1 电源接口：漏电保护器通常与电源接口相连，将电源输入到设备中。
电源接口应具备良好的绝缘性能，以防止电流通过接口导致漏电。
2.2 感应线圈：感应线圈是漏电保护器的核心部件，负责感应电路中的电流变化。
感应线圈通常由铜线绕制而成，具备良好的导电性能和磁场感应能力。
2.3 触发器：触发器是漏电保护器的关键元件，负责判断感应线圈产生的信号是否超过阈值。
触发器通常由电磁或电子元件构成，能够在瞬间切断电源，确保人身安全。
2.4 切断装置：切断装置是漏电保护器的一部分，其作用是在触发器判断漏电时切断电源。
切断装置通常采用开关或继电器等元件，能够迅速切断电路，以防止漏电事故的发生。
2.5 信号指示器：信号指示器是漏电保护器的一个重要组成部分，用于指示漏电保护器的工作状态。
通常采用LED灯或指示灯来表示电路是否正常工作，以便及时发现故障并采取相应措施。
漏电保护器原理及选用注意事项漏电保护器原理漏电保护器是一款专门用来保护人身安全的电气保护设备。
它的主要原理是通过检测电路中的电流差值，来及时切断电路，避免漏电电流对人造成伤害。
漏电保护器的工作原理是：当电路正常运行时，漏电保护器内部的电流变压器和磁性触发器会形成一个磁场，将电流映射到矢量上；如果电路发生漏电，漏电电流会形成电磁场，使矢量方向发生变化。
当电流矢量的变化幅度达到漏电保护器设定的动作值时，漏电保护器内部的继电器就会立即动作，切断电源电路。
这样就可以有效避免漏电电流对人的伤害。
漏电保护器选用注意事项1.根据使用环境选择合适的漏电保护器：不同使用环境下的漏电保护器也不同。
比如说，在户外环境下，要特别选择防水、防潮的漏电保护器；在多出现尘土环境下，要选择防尘的漏电保护器。
2.根据电气设备功率来选择漏电保护器的额定电流值：漏电保护器会根据额定电流值来判断电路的稳定性，因此在选择漏电保护器时应注意电气设备的额定功率是否符合漏电保护器的额定电流值。
3.选择可靠品牌的漏电保护器：漏电保护器是电气设备中极其重要的安全保护装置，对于人身安全具有重要的保护作用。
因此，在选购漏电保护器时，应选择质量可靠、品牌知名的产品。
4.要注意与电气设备的连接方式：漏电保护器是用来保护人身安全的装置，在安装前应与电气设备正确连接，以确保漏电保护器能够发挥最好的作用。
5.定期进行漏电保护器的检测和维护：漏电保护器字符电路比较复杂，使用一段时间后会出现老化或损坏的情况。
因此，在使用漏电保护器时，要定期进行检测和维护，确保漏电保护器的功能正常。
结论漏电保护器是保证电气设备和人身安全的一项基础设备。
在使用过程中，应选择合适的漏电保护器，并严格按照要求进行使用、检测和维护，以确保其正常、可靠地工作。
漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。
在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。
漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。
2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。
漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。
当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。
3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。
漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。
这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。
1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。
当电流泄漏到地下时，它会破坏电路的平衡。
互感器会感应到泄漏电流的变化，并传递给比较装置。
2.差动电流原理：漏电保护器通常采用差动电流保护的原理。
它通过比较回路的电流之间的差异来判断是否发生漏电。
当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。
这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。
1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。
这样可以保证在发生电击等危险时能够及时切断电源。
2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。
这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。
3.可靠性：漏电保护器是一种高可靠性的安全保护装置。
它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。
总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。
漏电保护的基本知识讲解1.漏电保护的基本概念从发明并使用电以后，电不仅为人类的日常生活、学习教育、工业生产等方面带来 I很多方便，同时—人类带来一定的潜在危害。
其中，漏电就是危害人类的主要事故原因。
|漏电可能烧坏电器,引起火灾，或者使人触电，造成人身伤害。
1．1漏电保护的功能特点为了避免漏电事故的发生，避免许多不必要的损失，就诞生了漏电保护装置，用来保护电气设备成人身安全。
比较常见的就是漏电保护器（漏电开关），如图2-1所示。
漏电保护器主要用于电路或电器绝缘设备发生对地断路器或人身触电时，自动切断电源，从而保护人身成设备不受损害。
1-1漏电保护器漏电保护是一种低压安全保护电器，是对低压电网中的直接和间触电的一种有效保护。
断路器和熔断器主要是用于切断电源供电线路，保护动作电流是按线路上的正常工作最大负荷电浼来确定的，电流较大，而漏电保护器则依靠剩余电流进行动作，正常运行时，系统的剩余电流几乎为零.在发生漏电和触电时，电路产生剩余电流，这个电流对断路器和熔断器来说根本不足以使其动作、而漏电保护则会可靠的动作。
一旦有事故发生，马上切断电源，保命电路和人身安全。
在低压配电系统中设置漏电保护器是防止人身触电事故的有效措施之一，也是防止漏电一起的电气火灾和电器设备损害事故的的技术措施。
但安装漏电保护器不等于绝对的安全，运行中仍以预防为主，并同时采取其他防止触电和电气设备损坏事故的措施。
1.2漏电保护器的种类根据漏电保护器的动作原理，可将其分位电压型和电流型两大类。
电流型的漏电保护器比电压型的漏电保护器优越。
目前,市场上的漏电保护器类型较多,其功能也比较繁多,常用的几种漏电保护器如下所列：①只具有漏电电保护断电功能，使用时必须与熔断器、热继电器.过流继电器等保护元件配合;②同时具有过载保护功能；③同时具有短路保护功能；④同时具有过载、短路保护功能；⑤同时具有短路、过负荷，漏电、过压及欠压功能。
带有漏电保护功能的插座如图2-4所示。

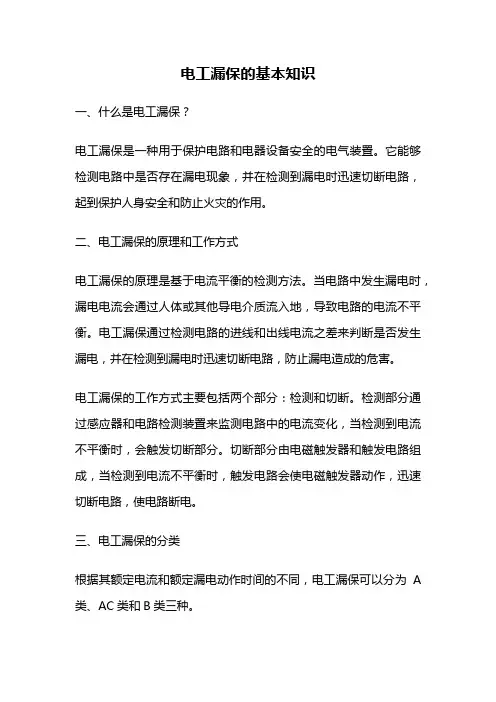

电工漏保的基本知识一、什么是电工漏保？电工漏保是一种用于保护电路和电器设备安全的电气装置。
它能够检测电路中是否存在漏电现象，并在检测到漏电时迅速切断电路，起到保护人身安全和防止火灾的作用。
二、电工漏保的原理和工作方式电工漏保的原理是基于电流平衡的检测方法。
当电路中发生漏电时，漏电电流会通过人体或其他导电介质流入地，导致电路的电流不平衡。
电工漏保通过检测电路的进线和出线电流之差来判断是否发生漏电，并在检测到漏电时迅速切断电路，防止漏电造成的危害。
电工漏保的工作方式主要包括两个部分：检测和切断。
检测部分通过感应器和电路检测装置来监测电路中的电流变化，当检测到电流不平衡时，会触发切断部分。
切断部分由电磁触发器和触发电路组成，当检测到电流不平衡时，触发电路会使电磁触发器动作，迅速切断电路，使电路断电。
三、电工漏保的分类根据其额定电流和额定漏电动作时间的不同，电工漏保可以分为A 类、AC类和B类三种。
1. A类漏保：适用于家庭和类似环境的电路保护。
它能够对人体触电产生的漏电电流和火灾产生的短路电流进行保护。
额定漏电动作时间一般为0.1秒。
2. AC类漏保：适用于家庭和类似环境的电路保护。
它能够对人体触电产生的漏电电流进行保护。
额定漏电动作时间一般为0.1秒。
3. B类漏保：适用于特殊环境和对电气设备要求较高的场所。
它能够对人体触电产生的漏电电流和火灾产生的短路电流进行保护。
额定漏电动作时间一般为0.06秒。
四、电工漏保的安装和使用注意事项1. 安装前应切断电源，并确保安全。
安装时应按照说明书和相关标准进行。
2. 漏保应与电源配电盘连接，并且应有专门的漏电保护开关。
3. 漏保的额定电流应根据电路负载情况来选择，不能超过电路的额定电流。
4. 漏保应定期检查和测试，确保其正常工作。
一般建议每半年进行一次测试。
5. 漏保不应随意拆卸或更换，必须由专业人员进行操作。
6. 漏保应避免长时间处于潮湿或高温环境中，以免影响其正常工作。
漏电保护器的原理以及应用漏电保护器，又称差动保护器，是一种用来保护电路及人身安全的电力保护设备。
其主要原理是基于检测电路中的漏电流，并在漏电超过一定数值时迅速切断电源，以防止漏电造成电击或起火等危险情况发生。
以下将详细介绍漏电保护器的工作原理和应用。
一、漏电保护器的原理：1.互感器：漏电保护器的互感器通常采用磁环式互感器或铁芯互感器。
互感器的主要作用是将被保护电路中的电流传感到次级上，通过变压器原理，将漏电电流转化为电压信号。
2.比较器：漏电保护器通常采用集成电路来实现比较器功能。
比较器将次级互感器输出的电流信号与设定的漏电动作值进行比较，并将结果输出给触发器。
3.触发器：触发器的作用是根据比较器的输出情况来判断是否需要切断电源。
当漏电电流超过设定值时，触发器会发出信号，触发开关断开电源，以实现漏电保护的目的。
4.开关阀：漏电保护器的开关阀通常采用热磁式断路器。
当触发器发出信号后，开关阀会迅速断开电源，以切断电流流过被保护电路。
二、漏电保护器的应用：1.家庭用电：漏电保护器在家庭用电方面的应用非常重要。
由于家用电器使用频繁，漏电保护器能够迅速切断电源，避免电器漏电造成触电事故。
例如，浴室、厨房等潮湿环境中使用的电器，一旦发生漏电，漏电保护器能够及时切断电源，降低触电风险。
2.工业电力系统：漏电保护器在工业电力系统中的应用也非常广泛。
工业生产线上的电器设备大多数情况下都是有较大功率的，一旦发生漏电，漏电电流很容易超过人身安全限值，漏电保护器能够迅速切断电源，保护工作人员的安全。
3.农业用电：农业领域中的漏电保护器主要应用于农田灌溉系统中。
水泵等设备在灌溉时可能出现漏电，漏电保护器能够及时切断电源，避免漏电造成的电源浪费和危险。
4.商业建筑用电：商业建筑中的漏电保护器主要用于室内照明和配电系统。
漏电保护器能够及时切断电源，阻止漏电引起的火灾和电气设备损坏。
5.其他领域：除了以上应用外，漏电保护器还广泛应用于地铁、车辆充电桩、电动工具等领域，以保障人身安全。

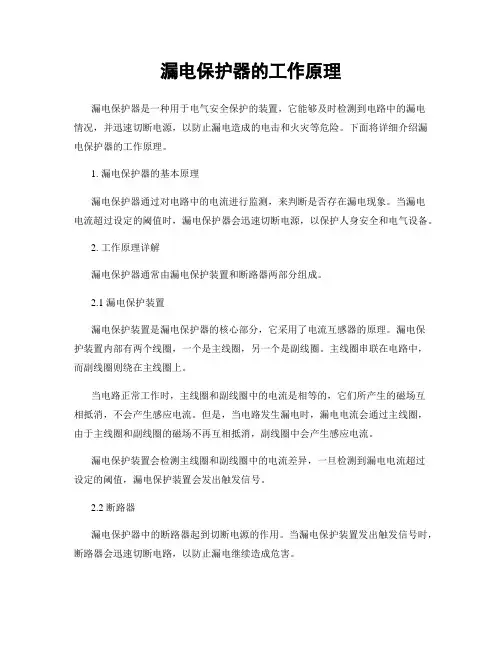

漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电气设备，它可以检测和防止电路中的漏电流引起的电击事故。
漏电保护器的工作原理基于电流平衡和差动电流的检测。
一、电流平衡原理：漏电保护器的工作原理之一是基于电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流平衡被打破时，漏电保护器会触发并切断电路。
漏电保护器通常由两个主要部份组成：差动变压器和触发装置。
差动变压器由两个线圈组成，一个是主线圈，另一个是差动线圈。
主线圈与电路的相位线连接，差动线圈与电路的中性线连接。
在正常情况下，电流通过主线圈和差动线圈时，二者的磁场相互抵消，不会产生差动电流。
但是，当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
这时，差动线圈会感应到差动电流，并产生一个信号。
二、差动电流检测原理：漏电保护器的工作原理之二是基于差动电流的检测。
当差动线圈感应到差动电流时，触发装置会接收到信号，并即将切断电路，以保护人身安全。
触发装置通常由电磁式继电器和触发电路组成。
当差动电流超过设定的阈值时，电磁式继电器会被触发，导致电路断开。
触发电路还可以设置灵敏度调节装置，用于调整差动电流的阈值，以适应不同的使用环境。
三、工作过程：漏电保护器的工作过程可以简单描述如下：1. 漏电保护器接通电源后，差动变压器的主线圈和差动线圈都会有电流通过，但二者的磁场相互抵消，不产生差动电流。
2. 当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
3. 差动线圈感应到差动电流，并产生一个信号。
4. 触发装置接收到信号后，电磁式继电器被触发，导致电路断开。
5. 电路断开后，漏电保护器住手供电，保护人身安全。
四、漏电保护器的特点：漏电保护器具有以下几个特点：1. 高灵敏度：漏电保护器可以检测到非常小的漏电电流，通常在几毫安到几十毫安之间。
2. 快速切断：一旦检测到差动电流超过设定的阈值，漏电保护器能够在几十毫秒内切断电路，保护人身安全。
漏电保护原理1、漏电保护器的工作原理(1)漏电保护器在反应触电方面具有高灵敏性和快速性，而且只反应系统的剩余电流。
我们知道，正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定的很小(一般为mA级，最低可整定到6mA)。
在系统发生接地故障(如人员触电、设备绝缘损坏碰壳接地等)，则出现较大剩余电流，漏电保护器能可靠地动作切断电源。
(2)图1为最常用的电流型漏电保护器的基本电气原理图，图中LH为剩余电流继电器，其环状铁芯由高导磁率的坡莫合金或非晶态合金制成，其上绕有二次侧线圈，电源线L1、L2、L3及零线N从LH中穿过，构成其一次侧线圈。
LH的作用是反映漏电电流信号的，故构成整个装置的检测部分；用于测量放大漏电电流信号的，构成装置的比较，控制部分；JC为交流接触器，构成装置的执行部分，其作用是执行动作命令的。
漏电保护装置一般都是由这三部分组成的。
在正常情况下，漏电保护装置所控制的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零，即：Ia+Ib+Ic=0同时各相电流在LH铁芯中产生的磁通向量和也等于零，即：Φa+Φb+Φc=0这样在LH的二次回路中就没有感应电势输出，漏电装置不动作。
当电路中发生触电或漏电故障，回路中有漏电电流流过，这时穿过LH的三相电流相量和不等于零，其相量和为：Ia+Ib+Ic=IΔ其中IΔ为漏电电流，因而LH中的磁通相量和也不等于零，即Φa+Φb+Φc=ΦΔ这样在LH的二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护装置的预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
2、触电保护器故障分析查找根据安装漏电保护器的实际经验，漏电保护器除了因为人身触电而动作外，更大量的是由于接地漏电而动作，对于接地漏电所构成的动作，必须及时查明故障点，排除故障后才能使漏电保护装置再投入。
漏电保护器动作后，可按图2顺序查找：3、应注意的几个问题(1)在农村或工厂配电室的第一级漏电保护装置的动作电流可选的较大。
对100kVA以上的配电变压器的总出线或150A以下的主干线，可选用100mA至300mA；1000kVA以上配电变压器的总出线或150A以上主干线选用300～500mA。
为了避免有时因冲击过电压干扰而造成的频繁跳闸误动作，动作的时间可采用延时0.1～0.2s的延迟特性。
(2)许多电工认为漏电保护器动作或绝缘老化线路漏电引起频繁跳闸而塞撅子。
如果发生线路设备接地或人身触电事故，触电保护器不动作，轻者造成设备、配电盘损坏，重者会造成重大人员死亡事故。
(3)对测量漏电保护器的动作电流，为选用上方便，可参照下列经验公式选用。
设触电保护装置动作电流是IΔ，电路的实际最大供电电流为IH，则对居民用电和照明电路的单相电路可按下式选用：IΔ=IH/2000。
对三相三线或三相四线的动力线路及动力与照明混合线路可按下式选用：I≥IH/1000。
漏电保护器：用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
图中LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。
电源相线和中性线穿过圆孔成为零序互感器的一次线圈。
互感器的后部出线即为保护范围。
图2漏电保护器的工作原理图正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。
当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。
这个电流不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。
这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。
由工作原理可见，当三相对地阻抗差异大，三相对地漏电流相量和达到保护器动作值时，将使断路器掉闸或送不上电。
同时三相漏电流和触电电流相位不一致或反相，会降低保护器的灵敏度。
电流型漏电保护器可实施分级保护，以达到选择性动作。
漏电保护器动作方框图见图3。
图3电流型漏电保护器动作方框图三、电流型漏电保护器的额定值（1）额定频率为50HZ。
（2）额定电压Un为220V，380V。
（3）辅助电源电压Usn为：直流为12、24、40、60、110、220V；交流为12、48、220、380V。
（4）额定电流In为6、10、16、2O、25、32、4O、50、（60）、63、100、（125）、160、200、250A。
带括号的不优先推荐采用。
（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0.05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。
带括号的值不优先采用。
（6）额定漏电不动作电流的优选值为0.5I n·dz。
（7）漏电保护器的最大分断时间：l）*直接接触保护。
当动作电流I n·dz≤0.03A时，若保护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；2）间接接触防护。
流过l倍时为0.2S，2倍时为O.1S，5倍时为0.04s；延时型漏电保护器只适用于间接接触保护，其In·dz＞0.03A。
延时保护延时时间的优选值为0.2、0.4、0.8、1、1.5、2s。
四、应用范围漏电保护器的应用范围如下：（1）无双重绝缘，额定工作电压在110V以上时的移动电具。
（2）建筑工地。
（3）临时线路。
（4）家庭。
防止直接接触带电体保护的动作电流直为30mA，0.1s内动作。
可按需要安装间接接触保护的漏电保护器。
五、安装要求（1）被保护回路电源线，包括相线和中性线均应穿入零序电流互感器。
（2）穿入零序互感器的一段电源线应用绝缘带包扎紧，捆成一束后由零序电流互感器孔的中心穿入。
这样做主要是消除由于导线位置不对称而在铁芯中产生不平衡磁通。
（3）由零序互感器引出的零线上不得重复接地，否则在三相负荷不平衡时生成的不平衡电流，不会全部从零线返回，而有部份由大地返回，因此通过零序电流互感器电流的向量和便不为零，二次线圈有输出，可能会造成误动作。
（4）每一保护回路的零线，均应专用，不得就近搭接，不得将零线相互连接，否则三相的不平衡电流，或单相触电保护器相线的电流，将有部分分流到相连接的不同保护回路的零线上，会使二个回路的零序电流互感器铁芯产生不平衡磁动势。
（5）保护器安装好后，通电，按试验按钮试跳。
六、运行维护漏电保护器运行维护注意事项如下：（1）应制订制度，专人维护，定期试跳，并做好运行记录。
（2）遇有问题，应分析处理，不得擅自退出运行，或有意识使其失效。
（3）在正常运行时跳闸，若原因为电动机启动或大电流冲击，则采取交替启动，适当调整定位，或带短延时躲过冲击。
若系下雨等原因使漏电流增加造成，则可临时调节灵敏度。
*直接接触保护为人体直接接触带电体的保护。
间接接触保护为人体接触由于漏电等故障，使金属外壳带电的保护。
漏电保护器的工作原理和应用：摘要：国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故,具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
关键词：漏电保护器工作原理应用国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故,具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
图1是三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。
在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零,即:这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。
当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。
2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。
2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。
