5.1家庭影院布线之音响如何接线(图文教程)

家庭影院音响线预留技术指导
家庭影院音响埋线经验分享：现代家庭里要请家庭影院音响入家，在进行装修房之前考虑进去最好，家里有几间屋内需要挂背景音响。

因只有在装修房时最好埋音响线或电源插座。

且与家里的电线一起埋更省事，在未铺地板与涮墙之前，无论是背景音响线或家庭影院音响线想埋在什么位置均可。

家庭影院音响5.1声道套，共计是五只音响，一台功放、一台低音炮。

那么，五只音响在大多数家庭里的摆放：一般在沙发后墙上挂2只环绕音响，那么这2只音响的线套上软皮管从地面拉过去再上墙，上墙后线头留上30公分长即可。

另一头与左中右3只音响工接功放的线头全部汇合在电视电源互近，将几只音响线头捆绑在一起即可，将来直接与功放相连接。

左中右声道音响线的另一头也得上墙，同样将音响线头长度留30公分左右。

当然这是平板家庭影院音响的标准布线，如果是箱体式音箱的话，也大同小意，只是不让线上墙而以。

家庭中的背景音响也尤为重要，背景音乐对生活中帮助非小，享受频率很高。

任何家庭都值得拥有。

那么背景音响更是需要与家里电线一同进行为好。

当计划好背景音响的定位后，只需要在定位挂背景音响的位傍装个电源插座即可。

现在世面上最流行的背景音响也就是蓝牙平板音响了，以后将蓝牙平板音响往墙上一挂，插上电源插头，让音响成为通电状态，手机蓝牙打开，音乐即可从音响里传出，特别方便，且蓝牙平板音响在墙上表面是装饰品，功能是背景音响。

一体多用，优势多，简单轻松打造音乐空间。

享的美牌音响系列品种及其多，有需要，他们就有实力去满足。

家庭影院音响如何摆放才正确：。

装修房子时5.1家庭影院音响的连线线应如何预埋装修房子时5.1家庭影院音响的连线线应如何预埋音箱布线:音箱布线可以分为两种情况:一是HIFI布线,另一种是影院布线。

HIFI音箱线非常昂贵,所以要想省钱,就要尽量缩短线的长度,而且这样做也可以尽量减少损耗,提高保真度。

加上音箱也就两只,建议装修时不布线,走明线即可。

而家庭影院布线就比较麻烦,因为音箱比较多,一般在6只左右,布置不好,就会乱糟糟一团,看着不舒服。

在选线方面,因为家庭影院音箱主要是用于播放电影的,所以线上材方面不必过分苛求,一般选择200芯的铜线即可。

布线的时候,由于各家各户的具体情况不一样,要根据具体情况来确定布线方法。

根据声学规律,音箱特别是前左前右环绕音箱,摆在短墙一方,声音效果胜过放于长墙那边。

超低音由于没有明显的方向性,可放于同一房间地面的任意合适之处,一般不用埋线。

要埋线的,通常只有后环绕音箱。

在5.1系统的时候,环绕箱只有一对,不过作为长远考虑,最好在这个基础上多布一组到两组后环绕的喇叭线,以备将来升级为7.1或8.1声道。

埋线时,无论是在地板刨坑还是在墙上凿槽,都要用塑料套管或黄蜡管将线套上,不要直接用水泥封固。

装修中如何进行家庭影院音响的布线装修中如何进行私人影院音响的布线而在配置私人影院的过程中，很多消费者却走入了一个误区，认为私人影院实际上就是萤幕电视加上一套高阶的组合音响及相应的功放，因此这些配件才是我们选择时最应该重视的。

虽然这种而在配置家庭影院的过程中，很多消费者却走入了一个误区，认为家庭影院实际上就是萤幕电视加上一套高阶的组合音响及相应的功放，因此这些配件才是我们选择时最应该重视的。

虽然这种看法也不是完全错误，但是却忽略了另一个重要的方面布线。

对于家庭影院来说，所有的这些影音装置不是简单的组合和排列，而是一项视听工程，是视听空间的整体布局和各个音响系统的综合效果系统工程。

把一套家庭影院摆放在客厅，既需要使得整个家庭影院与家居环境相互搭配，还要使得这些装置发挥出最大的效果，就必须首先考虑影院的布线，最好是在房屋装修之前就胸有成竹了。

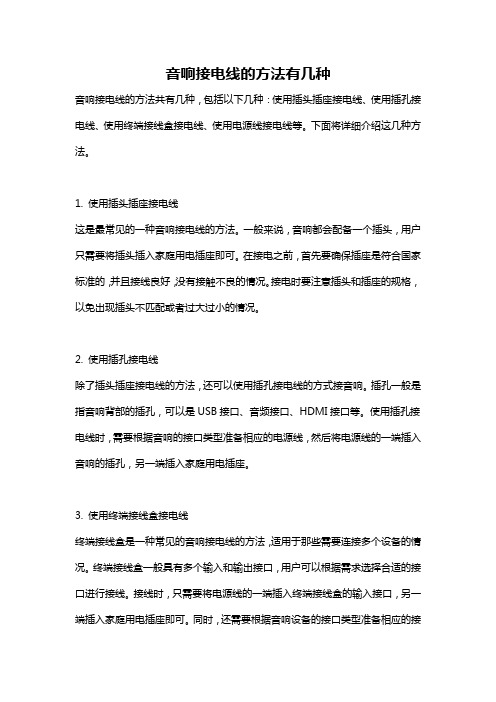

音响接电线的方法有几种音响接电线的方法共有几种，包括以下几种：使用插头插座接电线、使用插孔接电线、使用终端接线盒接电线、使用电源线接电线等。

下面将详细介绍这几种方法。

1. 使用插头插座接电线这是最常见的一种音响接电线的方法。

一般来说，音响都会配备一个插头，用户只需要将插头插入家庭用电插座即可。

在接电之前，首先要确保插座是符合国家标准的，并且接线良好，没有接触不良的情况。

接电时要注意插头和插座的规格，以免出现插头不匹配或者过大过小的情况。

2. 使用插孔接电线除了插头插座接电线的方法，还可以使用插孔接电线的方式接音响。

插孔一般是指音响背部的插孔，可以是USB接口、音频接口、HDMI接口等。

使用插孔接电线时，需要根据音响的接口类型准备相应的电源线，然后将电源线的一端插入音响的插孔，另一端插入家庭用电插座。

3. 使用终端接线盒接电线终端接线盒是一种常见的音响接电线的方法，适用于那些需要连接多个设备的情况。

终端接线盒一般具有多个输入和输出接口，用户可以根据需求选择合适的接口进行接线。

接线时，只需要将电源线的一端插入终端接线盒的输入接口，另一端插入家庭用电插座即可。

同时，还需要根据音响设备的接口类型准备相应的接线，将其连接到终端接线盒的输出接口上。

4. 使用电源线接电线有些音响设备的电源线是直接固定在设备上的，此时，可以直接使用电源线进行接电。

只需要将电源线的一端插入家庭用电插座，另一端插入音响设备上的电源接口。

综上所述，音响接电线的方法有插头插座接电线、插孔接电线、终端接线盒接电线、电源线接电线等。

在接电之前，需要注意插座和插头的规格、接线良好以及设备的电源接口类型等方面。

同时，还需要遵守安全用电的原则，确保接线的稳定性和可靠性，避免发生电气事故。

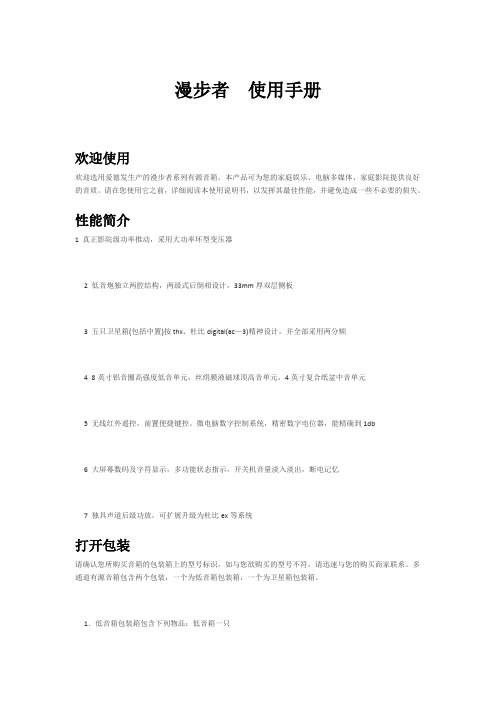

漫步者使用手册欢迎使用欢迎选用爱德发生产的漫步者系列有源音箱。

本产品可为您的家庭娱乐、电脑多媒体、家庭影院提供良好的音质。

请在您使用它之前，详细阅读本使用说明书，以发挥其最佳性能，并避免造成一些不必要的损失。

性能简介1 真正影院级功率推动，采用大功率环型变压器2 低音炮独立两腔结构，两级式后倒相设计，33mm厚双层侧板3 五只卫星箱(包括中置)按thx、杜比digital(ac—3)精神设计，并全部采用两分频4 8英寸铝音圈高强度低音单元，丝绢膜液磁球顶高音单元，4英寸复合纸盆中音单元5 无线红外遥控，前置便捷键控。

微电脑数字控制系统，精密数字电位器，能精确到1db6 大屏幕数码及字符显示，多功能状态指示，开关机音量淡入淡出，断电记忆7 独具声道后级功放，可扩展升级为杜比ex等系统打开包装请确认您所购买音箱的包装箱上的型号标识，如与您欲购买的型号不符，请迅速与您的购买商家联系。

多通道有源音箱包含两个包装，一个为低音箱包装箱，一个为卫星箱包装箱。

1．低音箱包装箱包含下列物品：低音箱一只2．卫星箱包装箱包含下列物品：1 音箱五只(前置两只，后环绕两只，中置一只)2 长约米音箱连接线三条(接左右前置和中置音箱)3 长约5米音箱连接线两条(接后置左右环绕音箱)4 说明书及保修卡各一份5 耳机插头／双莲花(rca)音频线三条(录色，蓝色，黄色各一条)6 长米双莲花(rca)／双莲花音频线一条(六通道)7 rc16遥控器一个8 七号(aaa)电池两个结构示意1．系统包含一只低音炮，一只中置音箱，两只前置卫星箱，两只后置卫星箱，低音箱上带显示／控制面板，除可以用控制面板上的按键进行控制外，还可通过遥控器进行控制，如图1所示：1—前置卫星箱；2—中置音箱；3—显示控制面板；4—低音箱；5—后置环绕卫星箱；6—遥控器前置和后置卫星箱结构、性能等完全一样2．的输入输出接口都在低音箱后面的后面板上，包括电源连接线，电源开关，线路输入接口，卫星箱功率输出接口等，图2为线路输入接口的局部视图，输入接口全为rca座，其中的标识意义如下：“fl”—前置左声道线路输入口；“sl”—后置环绕左声道线路输入口；“sw”—低音通道线路输入口；“sc”—后置中置通道线路输入口；“fr”—前置右声道线路输入口“sr”—后置环绕右声道线路输入口“ce”—中置声道线路输入口“n”—闲置口3．图3为功率输出接口的局部视图，其中的标识意义如下：“fl+／fl-”—前置左音箱的功率输出口；“fr+／fr-”—前置右音箱的功率输出口；“sl+／sl-”—后置环绕左音箱的功率输出口；“sr+／sr-”—后置环绕右音箱的功率输出口；“ce+／ce-”—中置音箱的功率输出口；“sc+／sc-”—后置中置音箱的功率输出口；以上的输出口，标“+”的口接音箱的正输入(线夹颜色为红色)，标“-’的口接音箱的负输入(线夹颜色为白色)。

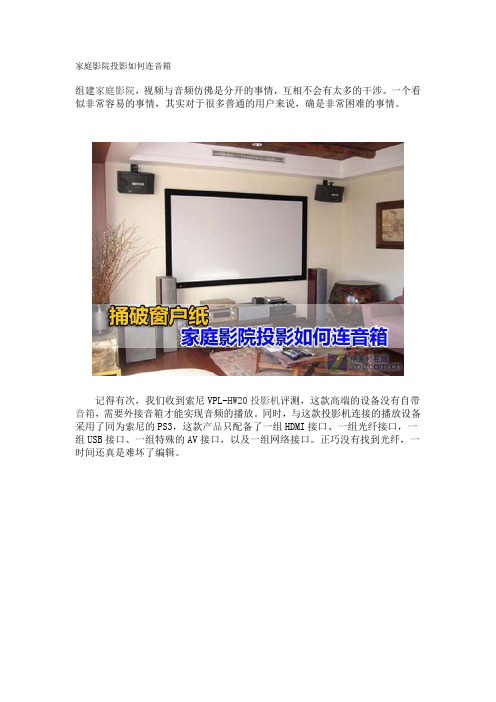

家庭影院投影如何连音箱组建家庭影院，视频与音频仿佛是分开的事情，互相不会有太多的干涉。

一个看似非常容易的事情，其实对于很多普通的用户来说，确是非常困难的事情。

记得有次，我们收到索尼VPL-HW20投影机评测，这款高端的设备没有自带音箱，需要外接音箱才能实现音频的播放。

同时，与这款投影机连接的播放设备采用了同为索尼的PS3，这款产品只配备了一组HDMI接口、一组光纤接口，一组USB接口、一组特殊的AV接口，以及一组网络接口。

正巧没有找到光纤，一时间还真是难坏了编辑。

播放器接口大全对于组建家庭影院的朋友来说，如何将投影机、音箱与播放设备如何连接，也成为一个难题。

其实，这个问题非常简单，只需要一点点知识，就可以完成连接。

在组建家庭影院的时候，主要有几种播放设备可以连接，包括蓝光碟机、硬盘播放机、HTPC、电脑等，下面我们就根据不同的设备，介绍如何将投影机、音箱以及播放设备快速的连接上。

接口特殊的PS3如何连索尼PS3的接口较少，连接也与其他播放设备不同。

但索尼PS3因其既可以当做蓝光碟机，又可以当做游戏机，因此受到很多组建家庭影院朋友的欢迎。

我们也经常在组建家庭影院的方案中，推荐这个设备。

很受欢迎的索尼PS3索尼PS3只配备了HDMI和光纤接口。

如果连接投影机选择HDMI，那么音箱只能选择光纤接口连接。

最好的办法就是增加一台具备HDMI接口的AV功放，将投影机与音箱同时连接。

索尼PS3的接口HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

也就是说声音和画面可以同时传输，不像以前的PS2，视频和音频都得有单独的线材来连接，你现在需要一台有HDMI接口的功放来接你的中置和环绕，具体方法，用HDMI把PS3和功放连接起来，功放再接中置环绕，一般AV功放都有环绕声解码器，解码方式分杜比AC3和DTS，一般是5.1声道，当然你也可以接两声道，或者是3声道，只要有5.1声道功放就能用你的中置环绕。

5.1音箱目录[隐藏]5.1音箱简介及摆放原理5.1音箱系统音箱难以普及的原因5.1音箱选购指南[编辑本段]5.1音箱简介及摆放原理5.1音效处理是目前比较完美的声音解决方案，能够满足电脑游戏和家庭影音方面的超级要求，传统的双声道音响也因此而退出高级音响的舞台。

为了充分发挥多声道的能力，必须清楚地了解如何配置和使用整个系统。

5.1声道分为预先录制和游戏两种。

预先录制已广泛应用于各类传统影院和家庭影院中，一些比较知名的声音录制压缩格式，如杜比AC-3(Audio Coding 3，第三代音响编码)、DTS等都是以5.1声音系统为技术蓝本的。

5.1采用左(L)、中(C)、右(R)、左后(LS)、右后(RS)五个方向输出声音，使人产生犹如身临音乐厅的感觉。

这五个声道相互独立，其中“.1”声道，则是一个专门设计的超低音声道，这一声道可以产生频响范围20～120Hz的超低音。

其实5.1声音系统来源于4.1环绕，不同之处在于它增加了一个中置单元。

这个中置单元负责传送低于80Hz的声音信号，在欣赏影片时有利于加强人声，把对话集中在整个声场的中部，以增加整体效果。

DVD影片除了在视讯影像画质方面较VCD高出不少外，更重要的是其原始音场的重现。

要将影片中的音场效果表现出来，绝不会是二个音箱就能够达到的，至少四个音箱才是构成一个音场的基本要求，六声道的音箱组在全音域的整体表现会更好。

由于此应用牵涉到视觉场景与听觉的结合，对于影片中音场的呈现会有相当高的要求，如果不以多声道的音箱组搭配，影片播放出来的音场准确性和真实性便会受到质疑。

游戏5.1主要是3D定位，从音场效果方面来看，传统3D定位音效的效果对于前、左、右的声音定位很明确，但是在对于后方及具有高度的声音，就可能会因为每个人的感受不同而有差异，这对于3D游戏来说，无疑是一个颇为不利的因素，因为在游戏中只能看到前方的景象，对于其它位置的动态就必须仰赖于声音才能掌握，若是将喇叭换成四声道或以上的产品的话，这个问题便可迎刃而解。

音响接线方法音响接线是组装和连接音响设备的重要环节，正确的接线方法能够保证音质的传输和音响系统的正常运作。

本文将介绍几种常见的音响接线方法，并提供详细的步骤和注意事项。

一、RCA接线方法RCA接线是最常见的音响设备连接方式之一，主要用于连接音源设备和音响放大器或扬声器。

接下来我们将介绍如何进行RCA接线。

1. 准备工作：- 音频设备（如CD播放机）和音响放大器- RCA音频线2. 连接步骤：- 将一端的RCA插头插入音频设备的音频输出接口（通常标有“OUT”）- 将另一端的RCA插头插入音响放大器的音频输入接口（通常标有“IN”）- 确保插头牢固连接，没有松动3. 注意事项：- 确保音频设备和音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 尽量选择高质量的RCA音频线，以保证音质的传输效果- 注意插头的颜色区分，通常红色插头对应右声道，白色插头对应左声道二、扬声器接线方法扬声器接线是音响系统中必不可少的一部分，正确的接线方法可以确保声音的传输和扬声器的正常工作。

下面是一种常见的扬声器接线方法。

1. 准备工作：- 音响放大器- 扬声器线- 扬声器2. 连接步骤：- 将扬声器线的一端插入音响放大器的扬声器输出接口（通常标有正负极性符号）- 根据扬声器线的正负极性，将另一端分别连接到扬声器的正负极接口上- 确保连接牢固，没有松动3. 注意事项：- 确保音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 注意扬声器线的正负极性，确保正极连接到正极，负极连接到负极- 如果使用多个扬声器，每个扬声器的接线方法相同三、HDMI接线方法HDMI接线是数字音频和视频传输的主要方式之一，适用于连接高清电视、蓝光播放机等设备。

下面是HDMI接线方法的介绍。

1. 准备工作：- 音视频设备（如高清电视、音响放大器）- HDMI线2. 连接步骤：- 将一端的HDMI插头插入音视频设备的HDMI输出接口（通常标有“OUT”）- 将另一端的HDMI插头插入目标设备（如高清电视）的HDMI 输入接口（通常标有“IN”）- 如果需要音频输出，可以插入额外的音频线（如光纤或RCA）连接到音响放大器3. 注意事项：- 确保设备处于关机状态，避免因插拔时产生的噪音和干扰- 选择高质量的HDMI线，以获得更好的音视频传输效果- 根据具体设备的要求，可能需要调整音视频输入源总结：准确的音响接线方法对于音质传输和音响系统的正常运作非常重要。

音响功放接线操作方法
接线操作方法可以分为三个步骤：
1. 准备工作：
a. 确定好音响功放的位置，将其放在固定位置上，并连接好电源。

b. 将音响设备（如CD机、调音台等）与声音源（如麦克风、乐器等）接好线，并确认线缆的接口类型。

2. 连接输入信号：
a. 根据音响功放的输入端口类型（一般为RCA或XLR接口），选择对应类型的信号线将音频信号源连接到功放的输入端口上。

b. 注意检查线缆的质量和连接是否牢固，并确保连接正确（左声道对应左声道，右声道对应右声道）。

3. 连接输出设备：
a. 根据需要，可以将功放的输出信号连接到扬声器或耳机等音响设备上。

b. 根据输出设备的接口类型（一般为Speakon、XLR或插孔接口），选择对应类型的输出线缆连接到功放的输出端口上，并将另一端连接到输出设备的接口上。

c. 确保线缆连接牢固，并注意接口对应关系。

注意事项：
- 在接线操作过程中，需确保音响功放和其他设备已关闭或音量调到最小，以避免产生噪音或损坏设备。

- 操作时要小心线缆的连接过程，避免弯曲或折叠线缆，以防损坏信号。

- 在连接耳机时，注意音量调节，避免使用过高的音量导致听力损害。

- 在连接扬声器时，确保扬声器的阻抗与功放匹配，避免损坏功放或扬声器。

功放机与音箱接线图一、前言功放机与音箱的正确接线是保证音频设备正常工作的重要一环。

正确的接线可以确保音频信号的传输质量，避免干扰和损耗。

本文将介绍功放机与音箱的接线方法，并提供接线图示以作参考。

二、接线方法在开始接线之前，确保功放机和音箱的电源已关闭，并将音箱与音源设备（如CD机、手机等）连接好。

1. 单声道连接当您只有一个音箱时，可以使用单声道连接方式。

步骤：1.将音源设备的输出端（如CD机的音频输出）插入功放机的音频输入端口。

通常为RCA接口（白色或红色）或3.5mm耳机插孔。

2.将功放机的音频输出端口（通常为RCA接口）与音箱的音频输入端口（也通常为RCA接口）相连。

如果使用3.5mm耳机插孔，请使用3.5mm转RCA插头连接。

3.打开功放机和音箱的电源，适当调节音量，即可享受音乐。

2. 双声道连接当您有两个音箱时，可以使用双声道连接方式，以获得更立体、更真实的音频效果。

步骤：1.将音源设备的左声道输出插头插入功放机的L（左）音频输入端口。

2.将音源设备的右声道输出插头插入功放机的R（右）音频输入端口。

3.将功放机的L音频输出端口连接到左音箱的音频输入端口。

4.将功放机的R音频输出端口连接到右音箱的音频输入端口。

5.打开功放机和音箱的电源，适当调节音量，即可享受立体音效。

3. 多声道连接当您有多个音箱时，想要获得更加沉浸的音效体验，可以使用多声道连接方式。

步骤：1.根据功放机的多声道输出端口数量，依次将音箱连接到相应的端口上。

通常为RCA插口。

2.打开功放机和音箱的电源，适当调节音量，即可享受多声道环绕音效。

三、接线图示以下是各种连接方式的接线图示供您参考：1. 单声道连接音源设备──── 功放机──── 音箱2. 双声道连接┌─────────┐音源设备───┤ 功放机├──── 音箱（L）├─────────┤└─────────┘┌─────────┐音源设备───┤ 功放机├──── 音箱（R）├─────────┤└─────────┘3. 多声道连接┌─────────────────┐音源设备───┤ 功放机├──── 音箱（FL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（FR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（C）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SW）├─────────────────┤└─────────────────┘四、总结正确的功放机与音箱接线能够提供高质量的音频传输和更好的音乐体验。

话筒混响过高
把ECHO VOL调小一些
话筒拾音头正对音箱
调整麦克风的方向，使其不要正对音箱
多只话筒近距离接触
把各个话筒分散摆放
高频啸叫
总音量过大
把前级上的MAIN旋钮调小
麦克风高音过重
把前级上的MIC VOL旋钮或者MIC TREBLE旋钮调小
音乐高频过重
把前级上的MUSIC旋钮或者TREBLE旋钮调小
换线或重新焊接
5．点歌电脑到前级的信号线不正常
换一条视频线
6．把电视到前级的视频线直接连接到点歌电脑上，看是否解决问题
如果问题解决了，那么前级的视频转接出现问题，更换前级；否则，电视机或者点歌电脑的解压卡出现问题，试着更换它们解决故障
电视没有有线电视
1．电视机的信号频道没有调在TV状态上
把电视的信号频道调到TV
换单元或分频器
3．个别歌曲本身的音色就不正常（尤其是民乐和戏曲）
向客人解释，并及时通知资讯部
麦克风声音发闷或者低频啸叫
1．前级功放上的MIC BASS旋钮开的太大，或者MIC TREBLE旋钮开的太小
把MIC BASS旋钮调小，或者把MIC TREBLE旋钮调大
2．音箱的高音单元烧毁了，或音箱分频器烧毁
把以上旋钮开到正常位置
2．点歌电脑到前级功放的音频线没有正确连接
重新插接，确保插牢
3．点歌电脑到前级的音频线不正常（有没有断路或短路）
换线或重新焊接
4．如果以上步骤都正常，说明前级的音频输入部分或点歌电脑的解压卡音频输出有故障
更换前级或点歌电脑的解压卡
音乐声和麦克风声音都没有
1．后级功放没有打开
打开
C．检查前级功放的按扭“MIC VOL MIC TREBLE MIC BA线的接头及前级功放后面的麦克风接口是否连接好，如有松动将其接好。

如图中所示，音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。

而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。

所以，家庭影院的布线，其实就是两个环绕音箱的布线。

环绕音箱的线路，一般建议按下图方式布放。

说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。

前面用四位，后部环绕用二位。

（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。

加上插座后，可以有效的保护暗线，特别是环绕音箱一端。

因为一般家庭，总是先装修，后配家庭影院。

装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。

加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。

要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。

一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。

3、环绕音箱插座高度，一般距离地板30－35公分。

4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。

环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。

5.1音箱目录[][]5.1音箱简介及摆放原理5.1音效处理是目前比较完美的声音解决方案，能够满足电脑游戏和家庭影音方面的超级要求，传统的音响也因此而退出高级音响的舞台。

为了充分发挥多声道的能力，必须清楚地了解如何配置和使用整个系统。

分为预先录制和游戏两种。

预先录制已广泛应用于各类传统影院和家庭影院中，一些比较知名的声音录制压缩格式，如杜比(AudioCoding3，第三代音响编码)、等都是以5.1声音系统为技术蓝本的。

5.1采用左(L)、中(C)、右(R)、左后(LS)、右后(RS)五个方向输出声音，使人产生犹如身临音乐厅的感觉。

这五个声道相互独立，其中“.1”声道，则是一个专门设计的超低音声道，这一声道可以产生频响范围20～120Hz的超低音。

其实5.1声音系统来源于4.1环绕，不同之处在于它增加了一个中置单元。

这个中置单元负责传送低于80Hz的声音信号，在欣赏影片时有利于加强人声，把对话集中在整个声场的中部，以增加整体效果。

影片除了在视讯影像画质方面较高出不少外，更重要的是其原始音场的重现。

要将影片中的音场效果表现出来，绝不会是二个音箱就能够达到的，至少四个音箱才是构成一个音场的基本要求，六声道的音箱组在全音域的整体表现会更好。

由于此应用牵涉到视觉场景与听觉的结合，对于影片中音场的呈现会有相当高的要求，如果不以多声道的音箱组搭配，影片播放出来的音场准确性和真实性便会受到质疑。

游戏5.1主要是3D定位，从音场效果方面来看，传统3D定位音效的效果对于前、左、右的声音定位很明确，但是在对于后方及具有高度的声音，就可能会因为每个人的感受不同而有差异，这对于3D游戏来说，无疑是一个颇为不利的因素，因为在游戏中只能看到前方的景象，对于其它位置的动态就必须仰赖于声音才能掌握，若是将喇叭换成四声道或以上的产品的话，这个问题便可迎刃而解。

正确的音场需要声卡和音箱共同努力，在1999年上半年曾经出现某些声称支持4声道的声卡，但是在实测之后才知道，它是将原有的二声道讯号复制一份而成为后方二声道，如此一来，自然是前方与后方的声音是相同的，并非真正意义上的四声道。

51家庭影院布线方案图在如今信息时代的背景下，家庭影院已经成为人们日常生活中不可或缺的一部分。

随着科技水平的不断发展，如何进行家庭影院的布线方案图已经成为了一个关键的问题。

本文将为大家介绍一种高效、美观的51家庭影院布线方案图。

首先，我们需要明确的是51家庭影院布线方案图的重要性。

一个完善的家庭影院布线方案图可以确保影音设备的正常运行，提供出色的观影体验。

同时，合理的布线方案还能简化设备的安装与维护，方便对系统进行后期升级与扩展。

基于以上原因，我们需要有一个清晰的51家庭影院布线方案图。

在设计方案过程中，我们应该根据各个设备之间的功能和布置要求，合理安排各种电源、信号线的位置。

以下是一个示例图，其中明确标注了各项布线的细节。

第一部分：主控设备布线在家庭影院系统中，主控设备是整个布线方案的核心。

主控设备包括投影仪、功放器、控制器等。

在图中，我们将主控设备放置在中央位置，以保证它们的信号输出方便、通畅。

为了美观，我们可以使用隐藏式布线，将电源线、信号线沿墙壁隐藏起来。

第二部分：音箱布线音箱在家庭影院中的重要性不可小觑。

根据不同的声效要求，我们可以选择合适的音箱类型，如前置音箱、后置音箱、中置音箱等。

在布线方案图中，我们需要将各个音箱与主控设备进行合理的连接，确保音频信号的传输质量。

同时，我们可以使用隐藏式布线将音箱线缆隐藏在墙壁或者护踢线中，提升整体的美观性。

第三部分：显示设备布线显示设备是家庭影院中另一个重要的组成部分。

在布线方案图中，我们需要将投影仪、电视等显示设备与主控设备进行连接。

考虑到高清信号的稳定传输，我们可以选择高质量的HDMI线缆进行连接。

为了保证观影质量，我们可以将显示设备与主控设备之间的线缆尽量缩短，减少信号损失。

第四部分：照明系统布线家庭影院不仅仅是观影的场所，也是一个提供舒适氛围的空间。

因此，在布线方案图中，我们应该合理考虑照明系统的布置。

可以选择能够调节亮度和色温的LED灯带，提供柔和的背景照明效果。

#2 3.DTS数字电影院系统
数字电影院系统是家庭影院环绕声技术中出现的一项全新技术。它也是一个5.1音频系统，也是一种全数字多声道环绕声技术，DTS与数字AC-3不同之处在于杜比数字的压缩率高，编码时大幅度删除在理论上被认为是多余的微弱细节信号，从而达到减少数据量的目的。因此杜比数字编码时的压缩比很高（达到了12∶1），由此也造成了一些细微信号的损失。而DTS则从提高数字空间的利用率着手，使信息数据得以充分利用，因此它的压缩比只有3∶1，它的声音还原真实度显然高于杜比数字。由于DTS系统在编码时丢失的信号很少，保留了原有声场中较丰富的细微信号，所以它的声场无论在连续性、细腻性、宽广性、层次性方面均优于杜比数字。现在DTS系统是目前市场上最好的5.1声道环绕声技术。
1.在WinDVD中，你只要点击主界面工具栏的“属性”设置按钮，进入“属性”设置”或“6扬声器模式（5.1个声道）”项目即可（^46030401i^9）。
2.同理，在PowerDVD中，你只要进入“配置”窗口，并在“音频设置”标签页中，将“音频输出接口”设为“6扬声器输出”，你就可以在通过电脑欣赏DVD带给你的真实AC-3音效了。
#2 3.声卡、音箱连接实战
声卡和音箱的接口都认准了以后，接下来就应该是具体的连接了。一般多媒体音箱都为你准备好了各种连接线的，只要你按照上面讲的接口正确连接就行了，不会很复杂。我们都知道，声卡的输出接头（我们常说的3.5插头）和连在音箱上的莲花插头是不一样的，因此这两者之间的连接需要专门的转接线（^46030401e^5），一头连接声卡的输出口，另一头和音箱的输入线连接。^46030401f^6就是音箱输入线，它的一头和转接线相连，另一头就连在音箱的输入口上。只要你将它们正确连接，你的声卡信号就会输入到你的音箱。要想音箱发音，接下来就连接音箱的各个连接线了，^46030401g^7就是用来连接音箱用的专用线（也就是我们常说的音箱线），它的接头如^46030401h^8，只要分别将它们夹在接口上就可以了（可以不分正负）。

家庭影院有源低音炮的四种接法 一：如果你所选择的功放没有内置解码器，也就是说你必须依赖于DVD机的解码器解码输出超低频信号，那你就可以将此超低频信号从DVD机的超低频输出端直接输入到SUB-10DT的SUB输入端（黑色端）就可以了。

这种接法依赖于DVD的AC-3/DTS解码器，因此只有当音源本身录制有超低频信号并输出时，低音炮才会有声音发出；播放CD碟是不会有声音输出的。

二：如果你所选择的功放内置有解码器，此时您的DVD机输出是利用光纤输入到功放，并依赖于功放内置的AC-3/DTS解码器输出超低频信号的，此时你就可以用一对音频信号线将功放背后的超重低频信号（红端和白端）与低音炮的线路输入LINE IN L\R（红端和白端）相对应地连接起来就OK。

这种接法同样依赖于功放机内的AC-3/DTS解码器，因此只有当音源本身录制有超低频信号并输出时低音炮才会有声音发出，播放CD碟也是不会有低音输出的。

也许有朋友的功放超低频输出只有一个莲花端子输出，那你就用一条信号线将其连接到低音炮的线路输入LINE IN 的红端即可。

三：如果你想在播放CD碟时也能获得超低音，那就请在输入到HI-FI功放输入端的音频信号L（红）/ R（白）端子上并联出一组信号分别接到低音炮的线路输入LINE IN L\R（红端和白端），相对应的连接起来就OK，这样在放CD碟时，低音炮同样会有强劲的低音出声。

四．如果想让低音炮不管是看电影（不管有无AC-3/DTS）还是放CD听音乐，都可以发出超低音声，那我建议你采用高电平输入的方法：即用音箱线将超低音音箱的高电平输入端连接到功率放大器的左右声道输出端或者主音箱的输入接线端。

并请确定左声道连接L端口，右声道连接R端口，以及极性正确(+对+、-对-)就OK! 接好连接线后，就可以开始对低音炮作一些简单的调试了： 首先打开您的家庭影院系统，设置家庭影院系统为正确的工作模式，确保超低音音箱所连接的端口有信号输出，再打开超低音音箱的电源开关，将相位切换开关放在“0”位置（出厂设置），把音量旋钮和频率调节旋钮旋到约三分之一位置。

5.1家庭影院布线之音响如何接线（图文教程）5.1家庭影院布线之音响如何接线（图文教程）_家庭影院十万个为什么_家庭影院网现在越来越多的家庭不满足于电视机的低劣音质，考虑另外购买家庭影院音响器材了，不知道大家是不是都会正确的连接家庭影院呢?之前我们的一篇文章曾经介绍过家庭影院如何布线：《家庭影院装修布线图文教程》，今天我们详细介绍一下家庭影院器材布线过程中音响器材到底如何连接。

1、首先是确定音箱的位置，家用5.1系统的话是分左、右主扩音箱，中置音箱，左、右环绕音箱，低音炮。

左右主扩安装在电视机两侧一边一个;中置音箱放在中间，可以在电视机下面也可以挂在电视机上面;左右环绕在沙发后面左右两头，一边一个;低音炮位置无所谓，放到不碍事的地方就可以了2、音箱位置确定好后，把音箱安装到位，然后连接音箱线材，左中右音箱和环绕音箱一般都是卡线，有些是接线端子，分清正负红正黑负，把线卡紧;有源低音炮是用莲花头的信号线直接连到功放上3、音箱端线接好后就要往功放上接线了，功放上有5个声道的功率输出，分别对应左中右，环绕5只音箱，有源低音输出对应低音炮4、连接好后就要连接信号了，把高清电视盒，DVD，硬盘播放器等播放设备连到功放的HDMI输入上，从功放的HDMI输出连接到电视机上5、这样基本上就完成了，当然了要把电视机的音量关掉，因为HDMI传输的有音频信号，不关掉电视也可能会出音了呵呵。

好了，大功告成，在家看电影吧END、注意事项：音箱线材可以装修房子的时间走到墙里面，这样会美观不少，更多家庭影院组建知识敬请关注中国家庭影院网《从入门到精通家庭影院知识一站式导航》专题。

ONKYO这个品牌在AV功放届可是老大级别的。

这种AV 功放就是功能太多。

我们公司的小弟干了3年了，拿个新机器都接不响，说明书有没有中文，我们都是上门培训的。

有下列可能会导致不响：1.MUTE这个键是静音键，按下一般是不会响了。

如果你的面板上有个红色的圈圈估计就是MUTE了。

功放接线⽰意图功放接线⽰意图下⾯主要对DVD—功放—⾳响接线和使⽤进⾏⼀个常识性的讲解，以便⼤家对功放有⼀个⽐较概括的认识。

下⾯以⼤坦克功放为例说明进⾏说明。

功放前⾯板功放后⾯板功放前⾯板的旋钮（从左⾄右）有输⼊信号选择控制，低⾳炮⾳量控制，混响深度调节，麦克风⾼⾳调节，麦克风低⾳调节，麦克风⾳量控制，整机电源开关，麦克风输⼊插座1，麦克风输⼊插座2，环绕声⾳量控制，中置声道⾳量控制，主声道低⾳控制，主声道⾼⾳控制，主声道左右平衡控制，主声道⾳量控制，等响选择或桥接选择开关。

⾸先，我们先进⾏接线，将DVD(⾳源)，功放，⾳响，之间相连，在连接之前我们注意！要将功放前⾯板的旋钮依次调到最低⾳量，也就是全部向左拧。

接线篇接线⽅式分为，模拟信号（2声道）输出和5.1声道输出喇叭线⾳频线5.1声道输出接线两种线材，⾳频线和喇叭线，⾳频线⽤于连接DVD（⾳源）与功放，喇叭线⽤于连接功放与⾳响这种是家庭影院较多使⽤的⽅式，先把DVD与您的电视相连接：电视与DVD的连接，只需⼀根⾳频线，⼀端插在电视后边的黄⾊插⼝（标识⼤多为：视频⾳频输⼊），另⼀端插在DVD后⾯板的黄⾊插⼝（标识为：TV OUT）再将DVD与功放相连，⾳频线的⼀段有两个颜⾊的接头（红⽩），先将⾳频线⼀端插在DVD的后接⼝⾯板上DVD后⾯板输出接⼝处共有6个接⼝，依次是FRONT LR -------------------------(前置主⾳箱接⼝)REAR LR----------------------------（环绕接⼝）CENTER----------------------------（中置接⼝）SUBWOOFER---------------------（低⾳炮接⼝）5.1声道接线，需要将⾳频线依次插⼊这三组接⼝，⾳频线的另⼀端我们也要插⼊对应功放的三组接⼝内（DVD）FRONT L 连接（功放）FRO⽩⾊接⼝（DVD）FRONT R 连接（功放）FRO红⾊接⼝（DVD）REAR L 连接（功放）SURR⽩⾊接⼝（DVD）REAR R 连接（功放）SURR红⾊接⼝（DVD）CENTER连接（功放）CEN接⼝（DVD）SUBWOOFER 连接（功放）S-WOOFER接⼝如果都依次对应插完，那就已经成功将DVD与功放连接上了。
