家庭影院装修如何布线附布线图

家庭影院的线路连接，以AV功放为中心，其输入端，通过连接信号线连接DVD、CD、卫星接收机等信号源设备，其输出端连接音箱和电视机、投影仪。

家庭影院系统的音箱系统目前一般以5.1为主，其连接图如下：如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。

而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。

所以，家庭影院的布线，其实就是两个环绕音箱的布线。

环绕音箱的线路，一般建议按下图方式布放。

1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。

前面用四位，后部环绕用二位。

（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。

加上插座后，可以有效的保护暗线，特别是环绕音箱一端。

因为一般家庭，总是先装修，后配家庭影院。

装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。

加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。

要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。

一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。

3、环绕音箱插座高度，一般距离地板30－35公分。

4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。

环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。

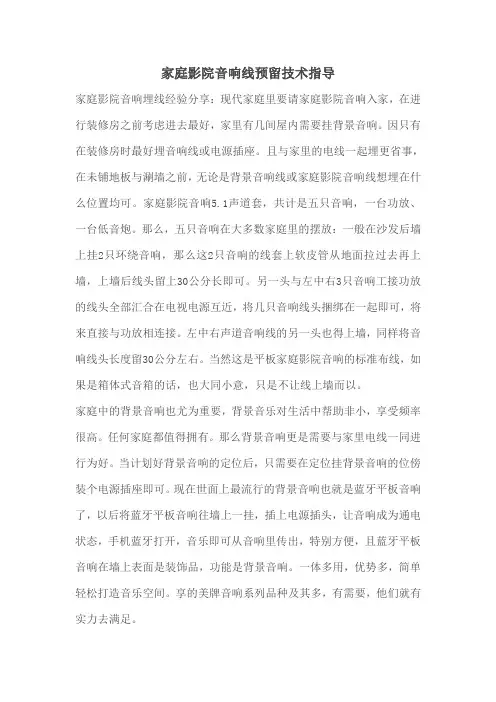

家庭影院音响线预留技术指导
家庭影院音响埋线经验分享：现代家庭里要请家庭影院音响入家，在进行装修房之前考虑进去最好，家里有几间屋内需要挂背景音响。

因只有在装修房时最好埋音响线或电源插座。

且与家里的电线一起埋更省事，在未铺地板与涮墙之前，无论是背景音响线或家庭影院音响线想埋在什么位置均可。

家庭影院音响5.1声道套，共计是五只音响，一台功放、一台低音炮。

那么，五只音响在大多数家庭里的摆放：一般在沙发后墙上挂2只环绕音响，那么这2只音响的线套上软皮管从地面拉过去再上墙，上墙后线头留上30公分长即可。

另一头与左中右3只音响工接功放的线头全部汇合在电视电源互近，将几只音响线头捆绑在一起即可，将来直接与功放相连接。

左中右声道音响线的另一头也得上墙，同样将音响线头长度留30公分左右。

当然这是平板家庭影院音响的标准布线，如果是箱体式音箱的话，也大同小意，只是不让线上墙而以。

家庭中的背景音响也尤为重要，背景音乐对生活中帮助非小，享受频率很高。

任何家庭都值得拥有。

那么背景音响更是需要与家里电线一同进行为好。

当计划好背景音响的定位后，只需要在定位挂背景音响的位傍装个电源插座即可。

现在世面上最流行的背景音响也就是蓝牙平板音响了，以后将蓝牙平板音响往墙上一挂，插上电源插头，让音响成为通电状态，手机蓝牙打开，音乐即可从音响里传出，特别方便，且蓝牙平板音响在墙上表面是装饰品，功能是背景音响。

一体多用，优势多，简单轻松打造音乐空间。

享的美牌音响系列品种及其多，有需要，他们就有实力去满足。

家庭影院音响如何摆放才正确：。

家庭影院设计客厅结构示意图客厅简介客厅面积约为20M^3,电视墙背景长5M。

客厅左侧为观景式阳台（采用遮光窗帘遮光）右侧为厨房餐桌。

场地装修示意图装修采用了低调奢华客厅效果图电视墙，墙面布置简洁，沙发桌子等颜色都比较素雅。

所以线路设计会比较简单。

家庭影院设计也主要以简洁大方为主。

线路布局电视线路主要排布在电视上方20cm~30cm地方，硬碟机等放置在电视下方的柜中。

四个方向的音响的线主要布置在左右边强的上方与电视线路连接。

家庭影院主要设备主要设备：投影机，电动投影幕布，左右音响，前级功放，后级功放，DVD，无线遥控器，家庭影院系统，额外移动硬盘，u盘，可扩充系统存储容量设备品牌，型号及主要参数投影机:(深圳图美时代公司)家用投影仪TMT-D8H与传统投影机最大的区别在于：1、传统投影仪用的卤素灯泡寿命仅2000-5000个小时，后期维护成本高，而TMT-D8HB投影光源采用LED做为发光光源，其寿命高达30000个小时以上，一天用4-5个小时，可用16-20年时间，终身免更换灯泡，后期无需维护成本。

2、TMT-D8HB采用的LED光源无辐射、不伤眼，可长时间开会、看球赛、看电影、玩电脑游戏不伤眼睛，不易引起视力疲劳3、TMT-D8HB投影机功能比传统投影仪更多，提供丰富的接口，可连接大部分影音数码产品：投影亮度高达2000流明，清晰度高、色彩鲜艳、零辐射、低能耗。

产品型号：图美时代TMT-D8HB显示技术：TFT LCD 单片5寸投影方式吊装/台式、正投/背投标准亮度：2000ANSI Lumens投影尺寸：35-150英寸标准：800*600（最高支持1920*1080P）标称对比度：1000：1灯泡寿命：30000小时灯泡功率：50W噪音：小于32db工作电压：200v-240v 50-60Hz焦距调整：手动调焦图像翻转：横向/纵向梯形较正：手动±15度图像比例：支持4：3/16：9支持的色彩数目：1677万机身颜色：银白色菜单语言：英语、西班牙语、法语、德语、意大利语、俄语、简体中文、繁体中文规格大小：33*26*12cm机身重量：3.3Kg整机重量：5Kg随机配件：电源线、摇控器、A V信号线、说明书、保修卡整机保修：12个月价格：1980元电动幕红叶电动幕(150英寸)参考价格：￥980[北京]商家报价：￥941至￥1401幕布类型：电动幕幕布材质：玻珠对角线：150英寸幕布比例：4:3幕面尺寸：3.05*2.29m其他性能：可配选红外遥控,卷动锁紧系统优点：使用方便增益大价格低亮度高缺点：视角较小音箱：LG LH-T1000AT播放功能纠错轻松解读DVD-Audio ，解读DVD+R/+RW，DV D-R/-RW、WMA、JPEG和Kod ak电子相册音频特性音场模式多样的环绕声音响效果（Theater/Hall1/Hall2/DP2等）外观参数其他参数输出功率高达420W(60x5+120W [超重低音])优点：造型时尚，自建方便，金属材料质感好缺点：表现力较为一般参考价格￥4998[北京]商家报价：4799元Sunfire TGA-7401 7声道AV后级输出功率：7x400W/8ohm,7x800W/4ohm7组RCA/XLR输入端子12V Trigger 输入端口DVD:飞利浦DVP3310K/93参数产品类别DVD影碟机逐行扫描支持卡拉OK功能支持画面浏览播放媒介:DVD-R/-RW, DVD+R/+RW, CD-R/RW, Picture CD, Kodak Picture CD图像压缩格式:JPEG画面增强:翻转照片, 旋转, 幻灯片放映, 缩放, 带 MP3 播放功能的幻灯片放映播放性能播放格式:JPEG 静态数码照片, MP3语言支持英语, 简体中文音频视频特性音频特性播放媒介:CD, MP3-CD, MP3-DVD, WMA-CD, CD-R/RW, 音频 CD MP3 比特率:32 - 320 kbps压缩格式:杜比数字, MP3, WMA, PCM视频特性播放媒介:CD, CD-R/CD-RW, Video CD/SVCD, DVD, DVD-R/-RW, DVD+R/+RW, DVD-Video压缩格式:MPEG1, MPEG2光盘播放系统:NTSC, PAL频率响应30-20000 赫兹信噪比90失真度65 dB音效功能D/A 转换器:24 位，192 kHz 声音系统:杜比数字动态范围80 dB输入输出USB接口支持同轴输出支持复合视频输出支持电气规格电源性能50/60 Hz, 110-240V产品功耗< 10W外观参数外形尺寸360*37*209mm其他参数其他功能儿童保护:儿童锁产品附件2 节 AAA 电池, 音频/视频电缆, 遥控器, 全球保修单, 保修单, 快速入门指南无线遥控器：爱图仕酷沃无线射频遥控器1S(主要性能发射器：电源：12V/23A电池（已附带）电池使用寿命：1年的待机时间或超过2000次按键次数频道：16远程控制距离：40-50米（室外）工作指示灯：双色指示灯无线频率：433MHZB门长时间曝光模式：长按超过3秒接收器：电源：2×AAA电池（已附带）电池使用寿命：待机时间超过800小时频道：16工作指示灯：双色指示灯适用机型索尼（RM-S1AM）Alpha DSLR-A100，A700，A200，A350美能达 Minolta Maxxum/Dynax/AF 7D，5D，RC-1000S（L）Maxxum/Dynax/AF 9，7，5，3 Maxxum/Dynax/AF 807si，505si，Sweet，Sweets，DiMAGE 7Hi，7i，7，5其他特点纠错高达40米-50米抗干扰无线遥控先进的电路设计，低功耗多频道支持多用户同时间工作工作频率433MHZ（此频率是全世界通用安全无线频率）口袋大小，易于携带热靴连接接收器参考价格：￥120[北京]额外移动硬盘：东芝黑甲虫basic（500GB）存储容量500GB硬盘尺寸 2.5英寸硬盘数据传输率读出：34.8MB/s，写入：27.5MB/s外形设计纠错颜色：黑色特殊圆滑弯角设计，同时体积小、重量轻，便于携带。

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是12元/平方的人工费。

用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

家庭网络布线图
1. 星型布线：所有设备都连接到一个中心节点（交换机或路由器），中心节点再连接到互联网。

这种布线适用于设备比较多，需要快速传输大量数据的家庭。

2. 树型布线：类似于星型布线，但连接到中心节点的设备还可以再连接到其它设备，形成分支。

这种布线适用于家庭内部有多个地方需要网络覆盖的情况。

3. 环形布线：所有设备依次连接在一个环上，通过自组网络的方式相互通信。

这种布线适用于设备较少且距离较近的情况。

4. 混合布线：以上布线方式也可以进行组合，以满足不同区域、不同设备的需求。

例如，可以将电视、电脑、游戏机等高带宽设备采用星型布线，而将门禁、摄像头等少量设备采用环形布线。

家庭影院设计案例施工方案一、项目背景和目标随着生活品质的提升，家庭影院已成为现代家庭娱乐的重要组成部分。

本设计案例旨在通过专业的施工方案，为业主打造一个兼具美观与实用性的家庭影院环境，以满足业主日常的观影、音乐欣赏等需求。

二、项目内容本项目将围绕家庭影院的整体设计与施工展开，包括但不限于结构强化与布局、设备选型与采购、影音设备安装、电源网络布线、隔音隔热处理、室内装修与装饰、系统调试与测试、环境调整与验收等多个环节。

三、目标受众本项目的目标受众为对家庭影院有需求的业主、设计师、施工人员以及相关领域的爱好者。

四、项目步骤结构强化与布局：评估现有房屋结构，对需要加固的部分进行加固处理，确保影院结构的稳定性与安全性。

同时，根据业主需求与空间条件，规划合理的影院布局。

设备选型与采购：根据预算、技术参数、品牌影响力等因素，选择合适的影音设备，包括但不限于投影仪、音响、功放、播放器等。

影音设备安装：按照设计方案，将影音设备安装在指定位置，确保安装牢固、美观。

电源网络布线：合理规划电源与网络线路，确保线路的安全性与美观性。

同时，考虑到未来可能的扩展需求，预留足够的接口与线路。

隔音隔热处理：采用专业的隔音材料进行墙面、地面、天花板的隔音处理，以提高影院的音质效果。

同时，进行隔热处理，确保影院内部的温度与湿度适宜。

室内装修与装饰：根据整体设计风格，进行室内装修与装饰工作，包括但不限于墙面处理、地面铺设、灯光设计、窗帘选择等。

系统调试与测试：完成所有安装工作后，对整个系统进行调试与测试，确保各项设备正常运行，音质、画质达到设计要求。

环境调整与验收：根据业主的反馈，对影院环境进行微调，直至满足业主需求。

最后进行整体验收，确保项目顺利完成。

五、技术方案本项目将采用当前市场上主流的影音设备与技术，确保系统的先进性与稳定性。

同时，结合专业的施工队伍与技术人员，确保施工质量与进度。

六、项目安排本项目预计工期为XX个月，具体安排如下：结构强化与布局：XX天设备选型与采购：XX天影音设备安装：XX 天电源网络布线：XX天隔音隔热处理：XX天室内装修与装饰：XX天系统调试与测试：XX天环境调整与验收：XX天预算方面，根据所选设备与材料的不同，总预算在XX万元至XX万元之间。

家庭影院关于“7.1声道和5.1声道”装修布线指南随着次时代高清已经逐步进入多数影院爱好者家庭，大平板屏幕已慢慢普及，所以新房装修时大家应该考虑影院音响布线的问题，即使暂时不上高清，也应该提前布好相关的线路，避免日后重新走线的尴尬。

以下浅见请大家指导！不断完善中.......................................一、电视机连接：连接电视机应该布上高清线（HDMI）和至少两组音视频线（连接DVD以及机顶盒等器材），也可预留VGA线，以方便连接普通电脑。

最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管，所有的线材均可从里面穿过，由于距离较短，非常方便直接抽出线材和增加。

二、投影机连接：投影机的价格逐年走低，1080P的价格已经不是遥不可及；即使万元以内的产品，只要对比度能达到10000以上，就会有不俗的表现，看电影16:9大屏幕是首选。

有兴趣的朋友提前布好投影机的线路是有必要的，超大屏幕高清家庭影院是趋势。

因为高清线比较粗硬所以必须用加粗的PVC管穿线，连接投影机的线材最好布上两条以上（HDMI）高清线，，因为高清线的插头可能会因为多次反复拔插而损坏，到时再砸墙就得不偿失了；也可同时布上一条色差线和VGA线备用，因为设备会不断的增加与更新做到有备无患最好。

随着HDMI无线传输技术已经成熟，这肯定是一个非常好的选择！即省略了布线穿管的繁琐，也大大的增加了影院布置的灵活性，带给你一个更加干净整洁的家庭影院！线材的布线方法可以从电视柜延伸到地板，再到后墙，市面上有专门的HDMI插板出售，把线材穿管后两端连接到插板上，播放器和投影机再用短的高清线插到接线板上即可。

不过这样接会或多或少影响HDMI的传输品质所以不推荐三、家庭影院音响线布线。

家庭影院音响的线材较多，并且还分音频型号线和喇叭线，布线时要注意。

1、音频线：音频线是传输声音信号的，还需要电路放大才可以出声音。

5.1家庭影院布线之音响如何接线（图文教程）5.1家庭影院布线之音响如何接线（图文教程）_家庭影院十万个为什么_家庭影院网现在越来越多的家庭不满足于电视机的低劣音质，考虑另外购买家庭影院音响器材了，不知道大家是不是都会正确的连接家庭影院呢?之前我们的一篇文章曾经介绍过家庭影院如何布线：《家庭影院装修布线图文教程》，今天我们详细介绍一下家庭影院器材布线过程中音响器材到底如何连接。

1、首先是确定音箱的位置，家用5.1系统的话是分左、右主扩音箱，中置音箱，左、右环绕音箱，低音炮。

左右主扩安装在电视机两侧一边一个;中置音箱放在中间，可以在电视机下面也可以挂在电视机上面;左右环绕在沙发后面左右两头，一边一个;低音炮位置无所谓，放到不碍事的地方就可以了2、音箱位置确定好后，把音箱安装到位，然后连接音箱线材，左中右音箱和环绕音箱一般都是卡线，有些是接线端子，分清正负红正黑负，把线卡紧;有源低音炮是用莲花头的信号线直接连到功放上3、音箱端线接好后就要往功放上接线了，功放上有5个声道的功率输出，分别对应左中右，环绕5只音箱，有源低音输出对应低音炮4、连接好后就要连接信号了，把高清电视盒，DVD，硬盘播放器等播放设备连到功放的HDMI输入上，从功放的HDMI输出连接到电视机上5、这样基本上就完成了，当然了要把电视机的音量关掉，因为HDMI传输的有音频信号，不关掉电视也可能会出音了呵呵。

好了，大功告成，在家看电影吧END、注意事项：音箱线材可以装修房子的时间走到墙里面，这样会美观不少，更多家庭影院组建知识敬请关注中国家庭影院网《从入门到精通家庭影院知识一站式导航》专题。

ONKYO这个品牌在AV功放届可是老大级别的。

这种AV 功放就是功能太多。

我们公司的小弟干了3年了，拿个新机器都接不响，说明书有没有中文，我们都是上门培训的。

有下列可能会导致不响：1.MUTE这个键是静音键，按下一般是不会响了。

如果你的面板上有个红色的圈圈估计就是MUTE了。

家庭小客厅准专业家庭影院解决方案劲爆：在市场经济高速发展的今天，人们对生活水平的要求也越来越高，现在的年轻人对家庭的装修要求也越来越高，尤其对家庭娱乐系统的要求更高，可是由于房价的不断攀高据有关部门的调查现在年轻人住房面积平在100平米左右，可是由于专业影院对环境、面积、及财力要求都比较高；使得我们望而兴叹。

今天有我们向大家推荐了针对小面积客厅组建家庭影院的配置方案，此方案是经过大连速宝沃科技有限公司资深多年从事专业影院实施的团队标准精准施工、精品选材、精细设计，今天的家庭影院组建方案向大家介绍一套准专业级别的家庭影院。

之所以说是准专业，是因为在家居环境中想达到专业级别的影院效果几乎是不可能的，首先在显示方面投影机的使用不是家庭用户的首选，而且流明过高的家居环境也限制了投影效果。

其次专业音响的使用也需要相对较为封闭和大面积的环境，这些都是普通客厅所不具备的，所以只能说是“准专业”。

●电视：索尼W380A液晶电视索尼52W380A液晶电视卖场实拍索尼W380A系列液晶电视是索尼最近才推出的旗舰机型，应用了索尼最尖端显示科研成果，该系列有46英寸和52英寸两个尺寸，您可以根据客厅实际面积的大小来挑选电视的尺寸。

索尼52W380A液晶电视细节特写索尼W380A系列液晶电视采用BE Pro图像处理引擎，该芯片是索尼在上一代产品芯片改良后推出的最新图像控制解决方案，可以有效的修正色彩和控制还原度。

除此之外还拥有100HZ 倍频扫描技术，播放动态图像时的稳定性和清晰度比普通的液晶电视要略高一筹。

特别值得一提的是索尼W380A液晶电视还支持24P技术，能将影片以电影胶片的24帧播放，使图像移动式更加平顺。

索尼52W380A液晶电视高清影片截图索尼52W380A液晶电视的外观设计一改往常张扬的风格，整机给人一种淡然素雅的感觉。

边框采用黑色亚光面板材质，经过特殊处理后使得塑料材质散发出尽速拉丝的质感，做工也十分细腻。

智能家居弱电布线设计图文步骤除去强电照明线路日趋复杂之外，智能家居弱电线路也日渐的丰富和多样，对家庭的影响越来越大。

家中电话，电视，电脑，背景音乐，家庭影院，自动报警，可视对讲门铃等等系统都属于弱电系统的范畴。

家中的“线网”越织越密、越织越复杂。

家庭装修布线工程属于隐蔽工程，是装修中投资最小又是最大的部分。

所谓最小，是由于布线工程往往成为最容易被忽略和不被重视的环节；所谓最大，是由于布线工程是装修的基础工程，不管你的装修投入是多少，布线一旦出现隐患或系统考虑不周全，所有的投入就会在开墙凿地中化为乌有。

下图为智能家居布线设计方框图以及住宅综合布线系统的拓扑结构图。

布线应当满足图中所示的标准。

本文以某三室两厅两卫的房屋为例，分享综合布线系统设计的一些事项。

房屋布局如下图：其中每个房间都需要有电话接口；书房、客卧、主卧、餐厅、客厅、厨房需要宽带网线接口；需要防盗监控的有厨房、书房、餐厅、客厅、客卧、主卧；影音系统则需覆盖餐厅、客厅、厨房、书房以及门厅过道两侧；有线电视信号需要接入的有书房、客厅、餐厅和主卧。

现在铺的很多线路是为将来准备的，有可能现在用不上，但以后一定能用上，像以后网络信息家电进入家庭，IP化，如智能冰箱、智能洗衣机等，家里面需要有大量的网络接口，否则买回来的智能家电也没有用，因此，在设计的时候考虑将看似不需要网络接口的厨房和餐厅也设置上网络接口，以便将来使用。

所以，整个布线系统是由电视模块、电话模块、数据模块、防盗模块、和影音模块构成。

一、选择家庭信息接入箱1、本案例采用一款小型家用信息接入箱（家用弱电配线装置）。

用于3个常用布线系统——数据系统、电话系统、电视系统。

产品由预埋底箱、可卸式门框、门、核心模块等组成组成。

2、功能区介绍：电脑区：该小型家用信息接入箱由1个4口集线器（HUB）组成，可同时有3台电脑上网。

但因是有源设备，须要电源模块的支持。

电话区：开关1拨到左边时，有2组1进4出（4个同线电话）。

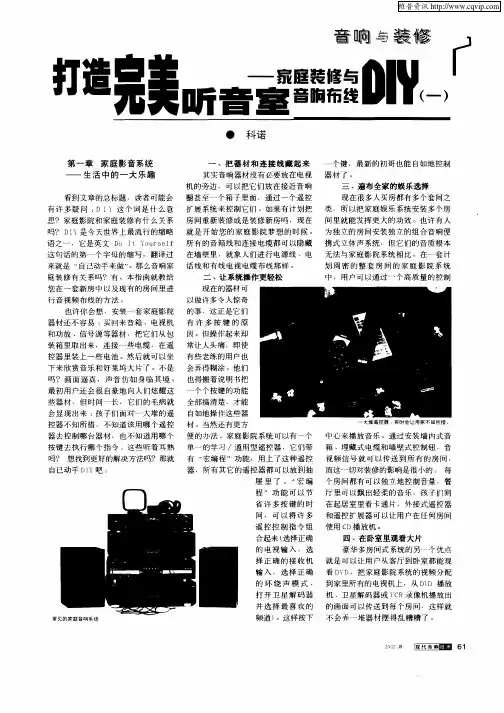

家庭影院系统是现代家居娱乐的首选，组建家庭影院系统应是众多家庭的选择。

家庭影院是指在家中能够享受到与电影院相同或相近的清晰而绚丽多彩的图像，充满动感和如同现场的声音效果。

家庭影院器材分为视频与音频两大部分。

视频部分是整套系统中非常重要的一环，通常由大屏幕彩电或投影机担任，其中投影机就需布线。

A V功放是音频重放的中心，其特点是多声道的声音重放。

家庭影院中音箱由五只、六只、七只等各加一个重音箱构成。

前方左右两边的主音箱和中置音箱可以不用布线，而后方的环绕音箱和后置音箱等就应布线。

长沙云庭装饰设计的专业智能家居人士表示布线需要注意的要点：家庭影院系统布线主要包括投影机的视频线，如VGA、色差线、DVI、HDMI和音箱线。

既然是顶级的家庭影院系统，这些线缆是没有接续的，也就是一条线走到底，接头和线都是原厂制作，因此其它布线系统独立了，一般只在客厅或书房中布线。

在设计时要精确计算走线的长度以便购买合适长度的线缆，保证足够拉到位，并在影音设备中心处有足够的余量。

在布线时，要将这些昂贵的线缆的一端接头仔细用多层塑料包好，绑上铁线，接着用电式胶布再绑一次，然后牵引穿过PVC套管，一端拉，另一端送，不能使用蛮力。

另外，PVC 管可以选稍大一些，以便可以顺畅的拉过，管中间线不被绞结。

最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以与厨房下水管如何安装 (2)1、电线接法 (2)2、线材选择 (8)3、水电施工的基本原则 (10)4、布线要遵循的原则 (11)二、家装：强电布线要点 (20)1、一般规定 (20)2、主要材料质量要求 (21)3、施工要点 (22)三、家装电路（弱电）设计 (24)1、客厅的电路设计： (24)2、卧室的电路设计： (25)3、走廊、门厅的电路设计： (26)4、厨房的电路设计： (27)5、餐厅的电路设计： (28)6、卫生间的电路设计： (29)7、书房的电路设计： (29)8、阳台的电路设计： (30)四、电工国标规定 (31)1、一般规定 (31)2、主要材料质量要求 (32)3、施工要点： (33)五、关于插座安装高度 (35)1、关于壁挂电视插座安装高度： (35)2、关于开关位置安装高度： (35)3、关于壁挂空调插座安装高度： (35)4、关于柜式空调插座与普通插座： (35)5、关于台面上的插座： (35)6、茶几、大班桌盘插座： (35)7、关于地插： (36)六、水电怎样验收: (37)七、关于施工的问题: (39)八、电话线、网络线、有线电视线如何布线？ (41)九、电工系列常见的问题主要有： (42)一、家装电路施工图解以与厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。

2、线材选择家庭装修中，要涉与强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；➢电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

➢目前电的安装方法很多，有是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

家庭影院项目服务流程(九步)第一步：销售工程师现场测量并设计方案根据客户需求，我们经过专业工程师多次的实地考察，我们用两套设备来完成客户的需求，一套影院系统，一套KTV系统。

1.影院系统：满足影音室的基本需求在这套影音室中，我们首先要满足客户看电影与听音乐的需求，构建一套完美音视频系统非常重要。

因此对于音视频系统的选择，我们经过几次测试后，精挑细选了一整套器材。

2.KTV系统：满足影音房的娱乐K歌需求影院摇身一变，成了可以唱歌的卡拉OK系统和可以蹦迪的家庭娱乐系统，相信你一定会为这样专业的卡拉OK系统发出感叹，千万首歌，从现代到古典，从流行到民族，只要坐在沙发上轻轻触摸，周围就会弥漫起曼妙的音乐。

第二步：与需方沟通方案的合理性您需要什么样的家庭影院？您的预算是多少？以及您的视听室的布局是怎样的？这些我们都需要考虑进去，以便我们能拿出更好的建议。

∙第三步：签订合同（涉及到装修预算的，可先签订委托设计合同）签订合同（涉及到装修预算的，可先签订委托设计合同）∙第四步：室内声学设计师现场勘察，并绘制图纸CAD图纸有我们的高级设计师操刀制作：包括平面图、立面图、正面图、俯视图、施工图、布线图。

∙第五步：把管线图及器材布置图交给需方签字，并与装修工长交底布管穿线在CAD图纸在技术总监确认无误以后，我们将把管线图及器材布置图交给需方签字，并与装修工长交底布管穿线∙第六步：现场察线测线（查看预留位置是否正确以及线材是否算坏）现场察线测线，查看预留位置是否正确以及线材是否算坏。

当确保没问题以后，我们才会进入装修的下一环节。

这样才能保证项目的完整度！∙第七步：检查装修预留位置是否跟图纸相符这一步有我们的项目总监进行检查，检查装修预留位置是否跟图纸相符，本着精益求精的态度，如果项目在装修时有任何一丝纰漏，我们将进行调整与完善，确保交到客户手中是完美的！∙第八步：安装调试，并交接使用到这一步一个家庭影院雏形基本完成，接下来就是最重要的一步了，音响声场分析了，音响能否发挥出最好的一面，全在这一步专业技术人员的调试。

完美家庭弱电布线工程-家庭弱电连接示意图（适用于强电与弱电改造）弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于 0.5M Ω。

5 、各弱电子系统均用星型结构。

6 、进线穿线管 2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。

7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。

8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。

10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。

连续弯曲超过 2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

11 、暗管弯曲半径不得小于该管外径的 6~10 倍。

12 、在暗管孔内不得有各种线缆接头。

13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于100mm 。

15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16 、暗盒均应该加装螺接以保护线路。

家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

专家谈家庭影院家用投影仪安装布线注意要点(事项)2007年12月28日星期五下午 05:00对于家庭影院而言，布线可以说对于整个家庭影音系统而言是非常重要的，那么在实际操作中，应该如何走线，不同应用环境，该使用什么质地的连接线，这些可能都会给我带来诸多困扰。

下面这篇文章就是给我们进行了一个较为详细的描述，介绍了在布线中应该注意些什么。

希望本文对有需求的用户有所帮助。

随着家用投影机走进家庭，家庭影院不再是大家认为的大彩电加上一组高级的音响及相应的功放，它不仅仅是一般的音箱或音柱的简单排列，而是一项视听工程，它对视听空间的整体布局和各个音响系统的综合效果系统工程。

目前家庭影院设备众多，线材的总数加起来是挺多的，如果把这挺多的线搁在一个不太宽敞的大厅，让人感觉零零乱乱的，那将使得整个家庭影院环境的美感大打折扣，而且众多线放在那里，也极易被来来往往的人触碰，造成不必要的意外，由此看来，布线则显得尤为重要了。

说到布线有不同的时机之分：一种是准备装修，那么布线就显得较方便和容易。

另外可能会有部分这样的用户，他们之前已经组建有了家庭影院，但选择的显示设备不是投影机而是数字电视，那么现在他想必用投影机代替电视机作显示设备，于是将面临重新布线的问题。

一家庭影源有哪些线材？如果按类别来说，可以分为：视频线，音频线和音箱线主流视频线类别视频线顾名思意是用来传输视频信号的，它用来连接媒体播放设备及显示设备，媒体播放设备有 DVD机，HTPC，(VCD机，录像机就不提了吧)，视频线有以下几种：AV线：这是最老的传输模拟视频信号的视频线，两端是莲花头(RCA头), 目前DVD机及电视机都会有这种接口，装修时不需要布这种线；S端子线：前几年出现的比AV线质量好一点的视频线，接口是圆形的，类似PS2鼠标头，这种线也落后了，不建议布；三色差线：比S端子线线质量更好的视频线，传输模拟信号，目前应该是模拟信号中最好的视频线，新近出的DVD机，高端电视，以及家用投影机都会带有这种接口。

家庭影院视频音频线线材的分类、预埋及布线技巧组建投影家庭影院布线是非常重要的工程，不合理的布线不仅对家庭造成混乱，还会严重音像日后使用和影院效果。

要不好线首先要了解家庭影院中经常使用哪些线材，随后我们给出一些不线基本指导，希望给大家不线提供一些帮助。

投影家庭影院线材的分类投影家庭影院中使用的线材大致可以分为电源线、喇叭线、音视频线三大类。

其中音视频线是最重要和最多的一类，选择号合适的音视频线非常重要。

1、电源线DVD、AV放大器和电视机以及投影机本身都附带电源线。

对于那些要求比较高的用户，可以考虑将原配的分体式电源线予以更换，选择更好材质的线材。

2、喇叭线家庭影院中，环绕声道用的喇叭线通常都由前方音响柜中AV放大器/多声道后级上引出，再连接到后墙的环绕音箱中，出于整洁与美观的考虑它们必须在装修时加以预埋。

不过，主声道和中置声道的喇叭线通常都比较短，因此基本上不用预埋。

3、音视频线S-Video线：用以传输模拟视频信号，传输质量优于AV线的连接线。

AV线：用以传输模拟音视频信号，最“古老”的连接线。

色差分量线：传输质量最好的模拟视频连接线，一般DVD、电视机和投影机都具备此类端口。

VGA线：适用于电脑的模拟视频线，如果想利用电视来作为电脑显示器使用就必须配备。

DVI线：全称为Digital Visual Interface，用以无压缩传输数码视频信号，有部分DVD、电视机和投影机会配备。

HDMI线：全称为Hi－Definition Multimedia Interface，相比DVI它增加了无压缩音频信号的传输，因此未来将会取代DVI。

当然，对于那些原来之具备DVI端口的器材，使用HDMI －DVI转换器或转接线就能做到彼此兼容。

同轴数码线，外形与普通AV线相同，有时还能以AV线暂代，用于传输数字音频信号。

光纤数码线，与同轴数码线具有相同功能，只是传输载体不同而已。

话筒线，用于连接放大器，卡拉OK混响器与话筒的线。

家庭用电设计方案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

家装电路（弱电）设计装修的第一道工序就是”布线”。

在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。

我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。

首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。

电路改造涉及到空间的定位，还要开槽，所以要提前进行。

严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。

与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。

工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。
