沥青混合料车辙检测报告(格式)

沥青道路试验报告模板一、试验目的本次试验旨在评估沥青道路的性能与可靠性，检测其在不同环境条件下的变化以及对车辆行驶的影响，为道路工程设计和维护提供科学依据。

二、试验设备与材料1. 沥青道路样品：采用常见的沥青混凝土或改性沥青混凝土作为试验材料。

2. 试验设备：包括洛磯硬度仪、抗剪仪、冻融循环试验机、温度控制室等。

3. 其他辅助设备与材料：如试验砂、水、温度计等。

三、试验内容与方法1. 洛磯硬度测试：将洛磯硬度仪放置在沥青道路上，以标定的测试方法进行洛磯硬度的测定，得到道路表面硬度值。

2. 抗剪强度测试：采用抗剪仪按照标准试验方法进行抗剪强度的测试，得到沥青道路的抗剪强度值。

3. 冻融循环试验：在冻融循环试验机中对沥青道路样品进行冻融循环试验，模拟道路在严寒环境下的变化情况，评估沥青道路的耐久性。

4. 温度变化试验：将沥青道路样品放置于温度控制室中，使其在不同温度下进行变化，观察沥青道路的表面变形情况。

四、试验结果与分析经过上述试验，我们得到以下结果：1. 洛磯硬度测试结果显示，沥青道路的表面硬度达到标准要求，满足正常车辆行驶的基本需求。

2. 抗剪强度测试结果表明沥青道路的抗剪能力较强，能够承受一定的车辆负荷和外力影响。

3. 冻融循环试验结果显示，沥青道路在冰冻融化过程中表现出较好的耐久性，没有出现明显的损坏和开裂现象。

4. 温度变化试验结果表明，在不同温度条件下，沥青道路的表面变形较小，仍能保持较好的平整性。

综合上述试验结果可以得出结论：沥青道路在各项性能指标上表现良好，能够满足正常车辆行驶的要求。

然而，在实际应用中仍需根据具体情况进行综合评估和优化设计，以确保道路的安全性和可靠性。

五、结论与建议根据试验结果和分析，可以得出以下结论和建议：1. 沥青道路在洛磯硬度、抗剪强度和耐久性方面表现出良好的性能，可以考虑在适当的场合推广应用。

2. 针对沥青道路在不同温度下的表面变形情况，可以研究和改善其温度敏感性，减少道路变形对车辆行驶的影响。

车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。

利用规范方法进行车辙实验，获得材料的动稳定度。

3、实验数据
具体实验数据如下文所示。

3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。

对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。

沥青检测报告一、引言。

本次沥青检测报告旨在对某某道路上使用的沥青进行全面的检测和分析，以确保道路施工质量和使用安全。

沥青作为道路材料中的重要组成部分，其质量直接关系到道路的使用寿命和安全性能。

因此，对沥青进行全面的检测分析是非常必要的。

二、检测方法。

本次沥青检测采用了多种方法，包括物理性能测试、化学成分分析、显微结构观察等。

物理性能测试主要包括沥青的密度、黏度、渗透性等指标的测试，化学成分分析主要包括沥青中各种成分的含量分析，显微结构观察主要是通过显微镜观察沥青的微观结构特征。

三、检测结果。

1. 物理性能测试结果显示，该沥青的密度符合国家标准要求，黏度和渗透性也在合理范围内，表明该沥青的物理性能良好。

2. 化学成分分析结果显示，该沥青中各种成分的含量均符合国家标准，其中沥青质量分数达到了标准要求，说明该沥青的化学成分符合要求。

3. 显微结构观察结果显示，该沥青的显微结构均匀，没有明显的裂纹和空隙，表明该沥青的内部结构良好。

四、分析与建议。

综合以上检测结果分析，可以得出该沥青质量良好，适合用于道路施工。

但是在使用过程中，仍需注意以下几点：1. 在施工过程中，应控制好沥青的温度和施工压力，以确保沥青的均匀铺设和密实性。

2. 在道路使用过程中，应定期对沥青路面进行检测和维护，及时修补损坏部位，以延长道路使用寿命。

3. 在沥青的储存和运输过程中，应注意防潮防晒，避免沥青质量受到影响。

五、结论。

本次沥青检测报告得出结论，该沥青质量良好，适合用于道路施工。

但在使用过程中，仍需注意施工和维护过程中的细节问题，以确保道路使用安全和寿命。

六、参考文献。

1. 《沥青材料质量检测标准》。

2. 《道路施工规范》。

以上为本次沥青检测报告的全部内容，如有疑问或需要进一步了解，请随时联系我们。

第1篇一、实验目的本实验旨在通过标准实验方法，对沥青混凝土的性能进行检测，包括其物理性能、力学性能、耐久性能等，以确保沥青混凝土路面施工质量，为工程验收提供依据。

二、实验材料1. 沥青混凝土混合料：采用某品牌沥青，集料为碎石、砂、矿粉等。

2. 实验仪器：沥青混合料拌和机、马歇尔试验仪、车辙试验仪、冻融劈裂试验仪、孔隙率测试仪等。

3. 其他材料：标准砂、矿粉、水、油石比等。

三、实验方法1. 马歇尔试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行马歇尔试验，测试沥青混凝土的密度、稳定度和流值等指标。

2. 车辙试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行车辙试验，测试沥青混凝土的抗车辙性能。

3. 冻融劈裂试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行冻融劈裂试验，测试沥青混凝土的耐久性能。

4. 孔隙率测试：按照《公路沥青路面施工技术规范》（JTJ 032）进行孔隙率测试，测试沥青混凝土的孔隙率。

四、实验步骤1. 拌和沥青混凝土混合料：按照设计配合比，将沥青、集料、矿粉等材料进行拌和，确保混合料均匀。

2. 马歇尔试验：a. 取一定量的沥青混凝土混合料，按照试验要求进行马歇尔试验。

b. 测试混合料的密度、稳定度和流值等指标。

3. 车辙试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 在规定温度下，用车辙试验仪进行车辙试验。

c. 测试沥青混凝土的抗车辙性能。

4. 冻融劈裂试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 将铺设好的沥青混凝土混合料进行冻融处理。

c. 进行冻融劈裂试验，测试沥青混凝土的耐久性能。

5. 孔隙率测试：a. 取一定量的沥青混凝土混合料，按照试验要求进行孔隙率测试。

b. 测试沥青混凝土的孔隙率。

五、实验结果与分析1. 马歇尔试验结果：- 密度：2.41g/cm³- 稳定度：6.5kN- 流值：28mm结果分析：沥青混凝土混合料的密度、稳定度和流值均符合规范要求。

沥青和沥青混合料试验检测方法第一节沥青材料试验检测方法根据中华人民共和国交通部行业标准《公路工程沥青及沥青混合料试验规程(JTJ052-93）中道路用石油沥青技术要求（M0671-93），对于中轻交通量道路石油沥青，需检验针人度。

延度、软化点、溶解度、闪点以及蒸发损失试验后的质量损失和针人度比；对于重交通道路石油沥青，需检验针人度、延度、软化点、闪点、溶解度、含腊量、密度以及薄膜加热试验后的质量损失、针人度比、延度。

现将各指标的检测方法分别叙述。

一、沥青针入度试验方法针人度试验是国际上经常用来测定粘稠（固体、半固体）沥青稠度的一种方法，通常稠度高的沥青，针人度值愈小，表示沥青愈硬；相反稠度低的沥青，针人度值愈大，表示沥青愈软。

我国现行标准是以针人度为等级未划分沥青的标号。

1．目的和适用范围（1）沥青的针人度是在规定温度和时间内，附加一定质量的标准针垂直贯人试样的深度。

以0.1mm表示。

（2）非经注明，标准针、针连杆与附加法码的总质量为100g±0.05g,试验温度为25℃，针人度贯人时间为5s。

根据需要如采用其他试验条件时，应在试验结果中注明。

（3）本方法适用于测定道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

2．仪具与材料：（1）针入度仪，凡能保证针和针连杆在无明显摩擦下垂直运动：并能指示针贯人深度准确至0.1mm的仪器均可使用。

针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砖码一只，以供试验时适合总质量1oog±0.05g 的需要。

仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。

仪器设有针连杆制动按钮，使针连杆可自由下落。

针连杆易于装卸，以便检查其质量。

仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。

当为自动针入度仪时，基本要求与此项相同，但应附有对计时装置的校正检验方法，以经常校验。

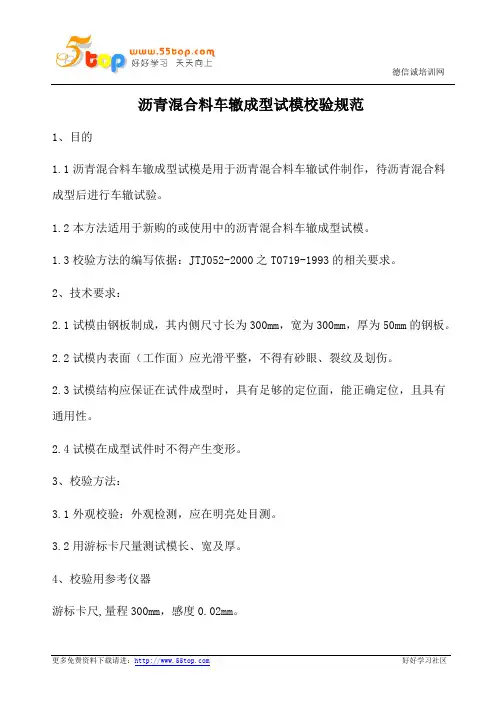

沥青混合料车辙成型试模校验规范
1、目的
1.1沥青混合料车辙成型试模是用于沥青混合料车辙试件制作，待沥青混合料成型后进行车辙试验。

1.2本方法适用于新购的或使用中的沥青混合料车辙成型试模。

1.3校验方法的编写依据：JTJ052-2000之T0719-1993的相关要求。

2、技术要求：
2.1试模由钢板制成，其内侧尺寸长为300mm，宽为300mm，厚为50mm的钢板。

2.2试模内表面（工作面）应光滑平整，不得有砂眼、裂纹及划伤。

2.3试模结构应保证在试件成型时，具有足够的定位面，能正确定位，且具有通用性。

2.4试模在成型试件时不得产生变形。

3、校验方法：
3.1外观校验：外观检测，应在明亮处目测。

3.2用游标卡尺量测试模长、宽及厚。

4、校验用参考仪器
游标卡尺,量程300mm，感度0.02mm。

5、校验合格后方能使用。

6、校验周期为1年，或对试验结果有疑问时，及时进行校验
7、记录：沥青混合料车辙成型试模校验记录。

沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60℃的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm 表示。

动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。

一. 试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料的配合比设计。

二. 仪具与材料1. CZ-4型车辙试样成型仪（见图1-1）1）.用途：○1主要用于车辙试验时，对沥青混合料式样做碾压成型。

（图1-1）○2适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。

2.主要技术指标碾压轮：半径500 mm宽300 mm碾压轮温度范围：（可任意设定）室温~200摄氏度承载车走行速度：6次往返/分承载车走行距离：300mm承载车走行次数：0~999次（任意设定）碾压轮压力范围：0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）：300N/cm试样模型尺寸：300*300*50 cm3整机轮廓尺寸：200cm（长）*63 cm（宽）*136 cm（高）整机重量： 1.2吨2.车辙试验机（见图1-2）主要由下列部分组成：○1试件台：可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。

（图1-1）②试验轮：橡胶制的实心轮胎。

外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。

③加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。

市政工程沥青混凝土面层和沥青碎石面层现场质量检验报告单项目名称：质量检验单位：填表日期：一、工程概况该工程为市政工程沥青混凝土面层和沥青碎石面层施工项目，施工地点为（详细地址），施工单位为（施工单位名称），施工时间为（施工时间）。

二、质量检验内容1.沥青混凝土面层质量检验（1）防护层厚度测量根据设计要求，测量防护层厚度，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

（2）密度测定根据设计要求，取样进行密度测定，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

（3）压实度检验根据设计要求，选取样品进行压实度检验，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

2.沥青碎石面层质量检验（1）颗粒分析根据设计要求，对沥青碎石进行颗粒分析，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

（2）沥青含量测定根据设计要求，取样进行沥青含量测定，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

（3）抗滑性能测定根据设计要求，进行抗滑性能测定，相关要求为（设计要求）。

实测结果为（实测结果），符合设计要求。

三、质量评定根据相关质量检验标准和规范，对以上检验结果进行评定。

沥青混凝土面层检验结果：完全符合设计要求。

沥青碎石面层检验结果：完全符合设计要求。

四、存在的问题与整改措施经检验发现，施工现场存在以下问题：1.（存在问题1）2.（存在问题2）针对上述问题，施工单位应立即采取以下整改措施：1.（整改措施1）2.（整改措施2）五、其他事项（根据实际情况填写相关事项）六、质量检验单位意见质量检验单位对以上检验结果进行确认，并提出意见和建议：质量检验单位（签名）：日期：七、总结本次质量检验对市政工程沥青混凝土面层和沥青碎石面层进行了全面检验，检验结果显示施工质量完全符合设计要求。

施工单位应及时整改存在的问题，确保工程质量的持续稳定提升。

同时，质量检验单位将继续对该项目进行跟踪监控，确保工程的质量和安全。

T0719—2000沥青混合料车辙试验1、目的与适用范围1.1本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。

1.2车辙试验的试验温度与轮压可根据有关规定和需要选用，非经注明，试验温度为60℃，轮压为0.7MPa。

根据需要，如在寒冷地区也可采用45℃，在高温条件下采用70℃等，但应在报告中注明。

计算动稳定度的时间原则上为试验开始45min—60min之间。

1.3本方法适用于按T0703用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块状试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。

根据需要，试件的厚度也可采用40mm。

2仪具与材料2.1车辙试验机：示意图如图1，主要由下列部分组成：2.1.1试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。

2.1.2试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。

橡胶硬度（国际标准硬度）20℃时为84±4，60℃时为78±2。

试验轮行走距离为230mm±10mm，往返碾压速度为42次/,min±1次/min（21次往返/min）。

允许采用曲柄连杆驱动试验台运动（试验轮不移动）或链驱动试验轮运动（试验台不动）的任一种方式。

2.1.3加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa,施加的总荷重为78kg左右，根据需要可以调整。

2.1.4试模：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm（试验室制作），亦可固定150mm宽的现场切制试件。

2.1.5变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。

2.1.6温度检测装置：自动检测并记录试件表面及恒温室内温度的温度传感器、温度计、精密度0.5℃。

布敦岩沥青混合料路用性能检测报告XXXX公路（检）字（XXX）20XX年第号专门声明1．报告无查验单位“检测报告专用章”无效。

2．复制报告未从头加盖“查验单位公章”无效。

3．报告涂改无效。

4．对检测报告假设有异议，应于收到报告之日起十五日内向查验单位提出，超期不予受理。

5．委托查验仅对来样负责。

XXXX公路工程检测中心20XX年X月布敦岩沥青混合料路用性能检测报告XXXX公路（检）字（XXXX）20XX年第号技术负责人:报告编写人:要紧参加人:地址：邮政编码：电话：传真：目录1. 集料...................................................................... 错误!未定义书签。

2. AC-16型沥青混合料路用性能查验................. 错误!未定义书签。

AC-16型沥青混合料级配的确信...................... 错误!未定义书签。

最正确油石比的确信.......................................... 错误!未定义书签。

布敦岩改性沥青混合料路用性能查验 ............... 错误!未定义书签。

3. 结论...................................................................... 错误!未定义书签。

1. 集料实验采纳云南墨江360石料场的玄武岩。

进行马歇尔实验成型试件时，采纳合成级配逐档配料，为此将集料逐档筛开，并按标准进行相关实验。

集料的密度测定结果见表1。

表1 集料密度实验结果2. AC-16型沥青混合料路用性能查验本次实验采纳粗型密级配AC-16，对这种级配类型的布敦岩改性沥青混合料（依照委托方要求，采纳“干法”工艺进行室内实验，岩沥青掺量为混合料质量的%）进行配合比设计，并查验其高温稳固性、水稳固性等路用性能。

温拌沥青混合料检测报告受***委托，哈尔滨工业大学交通学院对***添加温拌添加剂的沥青混合料使用性能进行检测。

按委托单位要求，检测过程分为四个阶段，即：一、对委托单位所送的原材料进行技术性质试验（试验结果见附件1）；二、矿料级配优选；按委托单位所送各种集料的筛分结果，并依据委托单位对AC-16型沥青混合料矿料级配范围的要求，进行矿料组成设计与级配优选（结果见附件2），通过室内试验及计算，最后确定符合AC-16型沥青混合料要求的矿料配比如表1所示；三、AC-16型普通沥青混合料目标配合比设计及路用性能检验；按《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）的有关规定进行沥青混合料马歇尔试验，并综合分析确定出最佳沥青含量（试验结果见附件3）。

确定出的最佳沥青含量为5.2%，与最佳沥青含量对应的马歇尔试验结果如表2所示，路用性能检验如表3所示。

四、AC-16型温拌沥青混合料目标配合比设计及路用性能检验。

采用阶段二中优选出的级配，重新对温拌沥青混合料进行最佳油量的确定及路用性能测试（结果见附件4）。

确定出的最佳沥青含量为5.4%，与最佳沥青含量对应的马歇尔试验结果如表4所示，路用性能检验如表5所示。

表1 AC-16型沥青混合料矿料配比组成材料名称10-20mm碎石5-10mm碎石石屑矿粉比例（%）27 25 40 8 表2 AC-16型普通沥青混合料马歇尔试验结果汇总项目最佳沥青含量（%）毛体积相对密度空隙率（%）矿料间隙率(%)沥青饱和度（%）稳定度（kN）流值（mm）试验值5.2 2.400 4.4 15.0 70.1 8.97 2.30 规范技术标准-- -- 3~5 ≮13.5 65~75 ≮8 2~4表3 AC-16型普通沥青混合料路用性能检验结果汇总项目最佳沥青含量（%）残留稳定度（%）冻融劈裂强度比（%）动稳定度（次/mm）试验值5.2 93.7 80.1 1850 规范技术标准-- ≮80 ≮75 ≮800 表4 AC-16型温拌沥青混合料马歇尔试验结果汇总项目最佳沥青含量（%）毛体积相对密度空隙率（%）矿料间隙率(%)沥青饱和度（%）稳定度（kN）流值（mm）试验值5.4 2.388 4.7 15.6 70.0 8.29 2.79 规范技术标准-- -- 3~5 ≮13.5 65~75 ≮8 2~4表5 AC-16型温拌沥青混合料路用性能检验结果汇总项目最佳沥青含量（%）残留稳定度（%）冻融劈裂强度比（%）动稳定度（次/mm）5.4 106.87 77.84 1960试验值-- ≮80 ≮75 ≮800 规范技术标准附件1 试验用原材料技术性质1、沥青AC-16型沥青混合料目标配合比采用90#基质沥青，其性能指标见附表1。

沥青混合料车辙试验（范文5篇）以下是网友分享的关于沥青混合料车辙试验的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。

《沥青混合料车辙试验范文一》沥青混合料车辙试验(1)试验目的本方法适用于测定沥青混合料的高温抗车辙能力，并作为沥青混合料配合比设计的辅助性检验使用。

(2)适用范围①适用于用轮碾成型机碾压成型的长300mm，宽300mm，厚50mm的板块状试件，也适用于现场切割作长300mm，宽150mm,厚50mm板块状试件。

②非经注明，试验温度为60℃，轮压为0.7MPa。

依需要，如在寒冷地区也可采用45℃或其它温度，但应在报告中注明。

计算动稳定度的时间原则上为试验开始后45～60mm之间。

⑶试验仪器①车辙试验机：主要组成部分有试件台、试验轮、加载装置、试模、变形测量装置、温度检测装置。

②恒温室：车辙试验机必须整机安放在恒温室内，装有加热器、气流循环装置及装有自动温度控制设备，能保持恒温室温度60℃±1℃（试件内部温度60℃±0.5℃），根据需要亦可为其它须要的温度。

用于保温试件并进行试验。

温度应能自动连续记录。

③台秤：秤量15kg，感量不大于5g.(4)试验前的准备①试验轮接地压强测定：测定在60℃时进行，在试验台上放置一块50mm厚的钢板，其上铺一张毫米方格纸，上铺一张新的复写纸，以规定的700N荷载后试验轮静压复写纸，即可在方格纸上印出轮压面积，并由此求接地压强。

若压强不符合0.7±0.05MPa时，荷载应予适当调整。

②按规程规定用轮碾成型法制车辙试验试块。

在试验室或工地制备成型的车辙试件，其标准尺寸为300mm×150mm×50mm的试件。

③将试件脱模按规定的方法测定密度及孔隙率等各相物理指标。

经水浸，应用电风扇将其吹干，然后再装回原试模中。

④试件成型后，连同试模一起在常温条件下放置的时间不得少于12h。

对聚合物改性沥青混合料，放置的时间以48h 为宜，使聚合物改性沥青充分固化后方可进行车辙试验，但室温放置时间也不得长于一周。

第1篇一、实验目的1. 了解改性沥青的制备原理和工艺过程。

2. 掌握改性沥青的性能测试方法。

3. 评估改性沥青在实际工程中的应用效果。

二、实验材料与仪器1. 实验材料：- 沥青：采用某品牌沥青，牌号为70号沥青。

- 改性剂：采用某品牌SBS改性剂。

- 沥青拌合剂：采用某品牌沥青拌合剂。

2. 实验仪器：- 沥青搅拌机：用于改性沥青的制备。

- 沥青加热罐：用于沥青的加热和改性剂的溶解。

- 沥青软化点测定仪：用于测定改性沥青的软化点。

- 沥青延度测定仪：用于测定改性沥青的延度。

- 沥青针入度测定仪：用于测定改性沥青的针入度。

- 沥青马歇尔稳定度测定仪：用于测定改性沥青的马歇尔稳定度。

- 沥青流值测定仪：用于测定改性沥青的流值。

三、实验方法与步骤1. 改性沥青制备：（1）将沥青加热至150-160℃，保持恒温。

（2）将改性剂按比例加入沥青中，搅拌均匀。

（3）继续加热沥青，使改性剂完全溶解。

（4）加入沥青拌合剂，搅拌均匀。

（5）将改性沥青冷却至室温，装桶备用。

2. 改性沥青性能测试：（1）软化点测定：按照GB/T 4507-2000《道路石油沥青软化点测定法》进行测定。

（2）延度测定：按照GB/T 4508-2000《道路石油沥青延度测定法》进行测定。

（3）针入度测定：按照GB/T 4509-2000《道路石油沥青针入度测定法》进行测定。

（4）马歇尔稳定度测定：按照GB/T 50083-2000《沥青混合料马歇尔稳定度试验方法》进行测定。

（5）流值测定：按照GB/T 50180-2001《沥青混合料流值试验方法》进行测定。

四、实验结果与分析1. 软化点：改性沥青的软化点比普通沥青提高了约20℃。

2. 延度：改性沥青的延度比普通沥青提高了约50%。

3. 针入度：改性沥青的针入度比普通沥青降低了约10。

4. 马歇尔稳定度：改性沥青的马歇尔稳定度比普通沥青提高了约30%。

5. 流值：改性沥青的流值比普通沥青降低了约10%。
