总体流程图盾构施工主要工艺流程及操作要点盾构机组装调试示意图安装洞门密封始发托架、反力架整备L U1r安装始发托架k. 」1盾构组装、安装反力架盾构始发施工工艺流程图盾构到达施工工艺流程图1管片进场不合格管片退场P管片验合格电线油脂水管风管等材准备防水胶条粘粘贴验收r砂浆地面拌L1吊运下井合格丄+/抽检\隧道水平运地面情况地质情况线路类型、J~r沉隧道内运输掘进计划占八、、坐同步注浆拧紧质量推进油缸推拼装管片管片位置调拧紧管片螺盾构掘进b------------------------------------------------------------------------------- J1[盾尾间隙量k ___________________ Jr r掘下进环参管数片调型整号计选划L j疋L ___1 f盾构正常掘进施工工艺流程螺旋机出土r皮带机运输渣土排入渣渣土外运门吊提升岀泄入渣坑盾构掘进1.2m 管片吊装卸车、管片短驳拼装机抓取一块管片'缩回推进油缸I -----------------------------------*管片就位顶紧缩回的推进油缸________ _ ________ J ______ I ______连接螺栓安装管片拼装施工工艺流程图。
盾构机组装、调试工艺3.2.1工艺概述盾构组装调试是将拆散的盾构机各部件按照结构要求组织装配成一个整体，并使之达到可以正常使用的施工过程。
3.2.2作业内容盾构组装调试的作业内容一般包括：准备组装场地，铺设后配套行走钢轨，吊机等组装设备进场，后配套拖车下井组装，安装始发台，盾构主机下井组装，安装反力架及洞门密封，主机定位及与后配套连接，电气、液压管路连接，空载调试，安装负环管片，负载调试。
3.2.3工艺流程图- 198 -- 199 -安装负环管片空载调试主机与后配套及管线连接负载调试图 3.2.3-1 盾构组装调试顺序3.2.4 工序步骤一、 盾构组装场地准备盾构组装场地主要考虑吊车放置区地面的承重能力，如果地面强度不够需要进行加固，同时对盾构井的结构尺寸进行复核和四周环境、进场道路进行踏勘。
二、 铺设后配套行走钢轨轨道的铺设要求轨距符合要求并且牢固、平整。
三、 后备套组装下井后配套首先组装成拖车，然后拖车一般按照从后往前的顺序依次下井，如“5 号拖车 → 4 号拖车 → 3 号拖车 → 2 号拖车 → 1 号拖车→连接桥”。
一节拖车下井后需用电瓶机车等外力将其后移到指定区域，然后下下一节拖车，拖车要准确的放在轨道上。
对于土压平衡盾构机还需将螺旋输送机下井，螺旋输送机长度较长，需要倾斜着下井，下井后摆放在管片车上，拖至指定区域存放。
实际中有时由于始发场地条件的限制，我们必须对盾构机进行分体始发，也就是主机先下井，拖车留在地面上，通过管线和主机连接，在盾构掘进后拖车再陆续下井。
四、安装始发台拖车及螺旋输送机到位后要拆除竖井处的行走钢轨，安装盾构始发台。
盾构始发台起到支撑盾构主机的作用，盾构下井前要对其进行精确定位，以确保盾 构始发时的正确姿态。
图 3.2.4-1 始发基座示意图安装始发台后配套组装下井铺设后配套行走钢轨吊机组装就位 准备组装场地安装反力架及洞门密封 主机下井组装- 200 -五、主机下井组装1. 对于土压平衡盾构机 （1） 中体下井用 300 吨汽车吊将盾体平移至盾构井上方，缓慢下钩，使其与始发台平行后放在始发台上， 摘钩。
图1３。

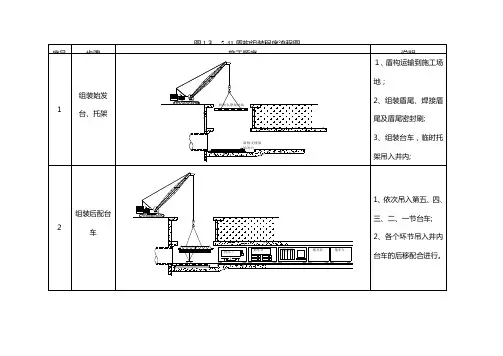

5-41盾构组装程序流程图序号步骤施工顺序说明３组装桥架拖车Ⅴ拖车Ⅳ拖车Ⅱ拖车Ⅲ拖车Ⅰ1、台车吊入井内的同时对桥架进行组装；2、桥架吊入井内。
4 吊装螺旋输送机拖车Ⅱ拖车Ⅰ拖车Ⅲ１、完成桥架与后配台车的连接;２、螺旋输送机吊入井内.图1３。
5-41盾构组装程序流程图序号步骤施工顺序说明5吊装中盾拖车Ⅰ拖车Ⅱ拖车Ⅲ中体1、螺旋输送机后移；2、中盾吊入井内。
6组装前盾与中盾中体前体拖车Ⅰ拖车Ⅱ拖车Ⅲ1、中盾后移;２、前盾吊入井内。
图1３。
5-41盾构组装程序流程图序号 步骤施工顺序说明7组装刀盘中体前体拖车Ⅰ拖车Ⅱ拖车Ⅲ１、前盾与中盾的连接及后移;2、刀盘吊入井内;8组装管片拼装机、盾尾前体中体盾尾拖车Ⅰ拖车Ⅱ拖车Ⅲ1、主机连接及前移；2、管片拼装机及盾尾的吊入井内及拼装。
图1３。
5-41盾构组装程序流程图序号步骤施工顺序说明９组装螺旋输送机拖车Ⅰ拖车Ⅱ拖车Ⅲ1、螺旋输送机前移；２、螺旋输送机吊起及组装.10 设备连接、安装反力架吊装反力架拖车Ⅰ拖车Ⅱ拖车Ⅲ1、盾构机设备的连接;２、反力架吊入井内;3、安装反力架。
图1３。
5-41盾构组装程序流程图序号步骤施工顺序说明１1完成组装、准备始发拖车Ⅰ拖车Ⅱ拖车Ⅲ1、完成组装2、盾构机调试，准备始发。
盾构机吊装作业工序方案1盾构机吊装流程图图7-1盾构机吊装作业流程图2盾构机吊装具体过程2.1后配套拖车吊装后配套台车的进场顺序为5#台车→4#台车→3#台车→2#台车→1#台车→连接桥，即为后配套的下井顺序。
后配套台车到场时，台车先不动，履带吊先吊风管、皮带机和皮带架。
安装完风管、皮带机和皮带架后，履带吊吊起拖车，使台车悬于半空，此时安装轮对。
之后台车下井放在接收导轨上，由机车拉入隧道，完成一节台车下井。
如此循环下完6节拖车。
每节台车的车轮必须固定，防止溜车。
如下图所示。
图2-1 后配套台车下井示意图2.2连接桥吊装完成台车下井后，接着下连接桥，由于连接桥长度长于始发井的长度，此时履带吊的主钩、副钩同时使用，保证连接桥倾斜着下井，连接桥下井后，此时吊车不松钩，连接桥与1#台车相连接，连接桥前端用钢架支撑在之前已经下井的管片车上并焊接固定，由机车拖入隧道。
连接桥进入隧道后，把连接桥前端固定在隧道底板上，割除与管片车的连接。
如下图所示。
图2-2 设备桥下井示意图2.3螺旋输送机吊装下井螺旋输送机是吊装的重难点，首先固定好设备桥后，推出管片车，在管片车上放上枕木，准备接收螺旋输送机。
其次螺旋输送机由于长度的关系，也是倾斜着下井，下井后放在管片车上的枕木上，并和管片车固定在一起，然后用电瓶车或者手拉倒链拉入隧道。
如下图所示。
图2-3 螺旋机下井示意图2.4中盾吊装下井(1)用260吊车主钩挂2根长度为12m，直径为65mm的钢丝绳在盾体外侧所焊接的4个吊耳上，用100t吊车的主钩挂2根长度为10m，直径为65mm的钢丝绳在中盾预留吊耳上。
(2)两吊车同时起吊将中盾抬起，离地面约200mm后，260t吊车缓慢提升，100t吊车缓慢下降直至不受力。
此时260吊车4根钢丝绳受力，完成中盾翻身，之后进行试吊。
盾体垂直于地面后试吊15min-20min，同时观察吊耳、钢丝绳、地面等情况无异常后缓慢将中盾吊装下井。
盾构法施工图解轨道交通建设工程安全质量施工要领图解盾构篇目录一、土压平衡盾构 (7)1.1土压平衡盾构总体施工流程 (7)1.1.1施工准备 (7)1.2始发与到达端土体加固 (8)1.2.1旋喷加固（竖直与水平） (8)1.2.2注浆加固（竖直与水平） (9)1.2.3冷冻加固（竖直与水平） (10)1.3始发准备 (12)1.3.1竖井施工 (12)1.3.2洞门密封施工 (12)1.3.3始发台施工 (13)1.3.4盾构机下井吊装 (14)1.3.5盾构组装 (17)1.3.6碴坑施工 (18)1.3.7反力架及洞门凿除施工 (18)1.3.8负环管片安装 (21)1.3.9盾构电缆敷设 (23)1.3.10盾构轨道敷设 (24)1.4始发 (25)1.4.1始发前检查 (25)1.4.2负环管片安装 (25)1.4.3始发掘进 (27)1.5掘进 (30)1.5.1试掘进 (30)1.5.2洞内测量 (31)1.5.3压力控制 (32)1.5.4碴土改良 (34)1.5.5管片拼装 (35)1.5.6防水施工 (36)1.5.7同步注浆 (37)1.5.8二次压浆 (39)1.5.9常压开仓检修 (40)1.5.10开仓检修 (41)1.5.11洞内运输 (42)1.5.12管片及附件吊装 (44)1.5.13碴土 (45)1.5.14停机管理 (46)1.6到达 (47)1.6.1洞门处理 (47)1.6.2到达端掘进 (48)1.6.3盾构机吊出 (48)二、泥水平衡盾构施工 (50)2.1泥水平衡盾构总体施工流程 (50)2.2始发与到达端土体加固 (51)2.2.1旋喷加固（竖直与水平） (51)2.2.2注浆加固（竖直与水平） (51)2.2.3冷冻加固（竖直与水平） (51)2.3始发准备 (51)2.3.1竖井施工 (51)2.3.2洞门圈施工 (51)2.3.3始发台施工 (51)2.3.4下井吊装 (51)2.3.5盾构组装 (52)2.3.6泥水处理系统 (52)2.4始发 (53)2.4.1反力架施工 (53)2.4.2负环管片的施工 (53)2.4.3始发进洞 (53)2.5掘进 (53)2.5.1试掘进 (53)2.5.2洞内测量 (53)2.5.3压力控制 (53)2.5.4泥水管理 (55)2.5.5管片拼装 (56)2.5.6防水施工 (56)2.5.7同步注浆 (56)2.5.8二次压浆 (56)2.5.9更换刀具 (56)2.5.10洞内运输（管片运输） (56)2.5.11管片制作 (56)2.5.12管片吊装 (56)2.5.13泥浆处理 (56)2.6到达接收 (56)2.6.1洞门处理 (56)2.6.2接收掘进 (56)2.6.3盾构机吊出 (56)三、特殊施工 (57)3.1小间距并行隧道 (57)3.2上下重叠隧道 (58)3.3砂卵石地层施工 (60)3.4障碍物处理 (61)3.5泥水盾构带压进仓 (62)3.6盾构过站 (63)3.7盾构区间联络通道施工 (63)3.8过重大危险源 (65)一、土压平衡盾构1.1土压平衡盾构总体施工流程1.1.1施工准备盾构机选型的一般程序：盾构机选型首先要考虑盾构机是否有利于开挖面的稳定，其次才考虑环境、工期等其余因素，同时还必须将宜用的辅助工法加以考虑。
隧道盾构机组装、调试一、工艺概述盾构组装调试是将拆散的盾构机各部件按照结构要求组织装配成一个整体，并使之达到可以正常使用的施工过程。
二、作业内容盾构组装调试的作业内容一般包括：准备组装场地，铺设后配套行走钢轨，吊机等组装设备进场，后配套拖车下井组装，安装始发台，盾构主机下井组装，安装反力架及洞门密封，主机定位及与后配套连接，电气、液压管路连接，空载调试，安装负环管片，负载调试。
三、工艺流程图图1盾构组装调试顺序四、工序步骤1、盾构组装场地准备盾构组装场地主要考虑吊车放置区地面的承重能力，如果地面强度不够需要进行加固，同时对盾构井的结构尺寸进行复核和四周环境、进场道路进行踏勘。
2、铺设后配套行走钢轨轨道的铺设要求轨距符合要求并且牢固、平整。
3、后备套组装下井后配套首先组装成拖车，然后拖车一般按照从后往前的顺序依次下井，如“5号拖车→4号拖车→3号拖车→2号拖车→1号拖车→连接桥”。
一节拖车下井后需用电瓶机车等外力将其后移到指定区域，然后下下一节拖车，拖车要准确的放在轨道上。
对于土压平衡盾构机还需将螺旋输送机下井，螺旋输送机长度较长，需要倾斜着下井，下井后摆放在管片车上，拖至指定区域存放。
实际中有时由于始发场地条件的限制，我们必须对盾构机进行分体始发，也就是主机先下井，拖车留在地面上，通过管线和主机连接，在盾构掘进后拖车再陆续下井。
4、安装始发台拖车及螺旋输送机到位后要拆除竖井处的行走钢轨，安装盾构始发台。
盾构始发台起到支撑盾构主机的作用，盾构下井前要对其进行精确定位，以确保盾构始发时的正确姿态。
1始发基座示意图5、主机下井组装5.1对于土压平衡盾构机5.1.1中体下井用300吨汽车吊将盾体平移至盾构井上方，缓慢下钩，使其与始发台平行后放在始发台上，摘钩。
然后在始发台两侧的盾体外壳上焊接顶推支座，在始发台上用螺栓安装顶推支座，由两个液压油缸将盾体移到合适位置。
5.1.2前体下井前体下井同中体。
送到始发台上后进行用顶推支座移动到合适位置，预留出刀盘下井后的放置空间。
1.1盾构机组装与调试1.1.1组装场地的布置及吊装设备盾构机的组装场地按业主提供的场地分成三个区：后配套拖车存放区、主机及后配套存放区、吊机存放区。
吊装设备为：250T履带吊一台，90T汽车吊一台，50T液压千斤顶两台以及相应的吊具。
盾构组装调试流程如图8-4所示。
图8-4 盾构组装、调试程序图1.1.2组装顺序及方法在组装井内精确放置始发台托架并定位固定（见图8-6，然后铺设轨道，再进行盾构的下井组装。
各节拖车下井顺序为：五号拖车→四号拖车→三号拖车→二号拖车→一号拖车→连接桥。
拖车下井后由电瓶机车牵引至指定的区域，拖车间由连接杆连接在一起。
主机下井顺序为：螺旋输送机→前体→中体→刀盘→管片安装机→盾尾。
中体、前体、刀盘、盾尾、螺旋输送机用250t吊机和90t汽车吊机配合下井。
反力架与负环管片的下井、安装、定位。
主机后移与前移的后配套连接，然后连接液压和电气管路。
盾构组装顺序示意见图8-5～8-16。
图8-5 组装始发台、托架图8-6 组装始发台、托架图8-7 组装后配套拖车图8-8 组装设备桥图8-9 吊装螺旋输送机图8-10 吊装前体图8-11 组装前体与中体图8-12 组装刀盘图8-13 组装管片安装机、盾尾图8-14 组装螺旋输送机图8-15 设备连接、安装反力架图8-16 完成组装、准备始发1.1.3组装技术及安全措施盾构组装主要技术措施及安全措施为：（1）盾构组装前制定详细的组装方案与计划，同时组织有经验的组装班组，并在组装施工前对组装人员进行技术和安全培训。
（2）盾构机的运输由专业的大件运输公司运输进场。
（3）盾构机吊装由具有资历的专业队伍负责起吊。
（4）根据250t履带吊机对地基承载力的要求，对其工作区域进行处理，如浇筑钢筋混凝土路面、铺设钢板等，防止地层不均匀沉陷。
（5）盾构主机吊装之前对始发台进行准确的定位。
（6）大件组装时应对盾构始发井端头墙进行严密的观测，掌握其变形与受力状态，保证始发井结构安全。
盾构施工流程试验段盾构隧道施工的主要流程如图13.3。
图13.3 盾构隧道施工流程图
盾构始发流程，如图13.4。
图13.4 始发流程图
掘进
盾构机安装调试
1、盾构机的安装主要工作
（1）盾构机各组成块的连接；
（2）盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。
（3）盾构机内管片安装器、螺旋输送器、保园器的安装；
（4）台车顶部皮带机及风道管的连接；
（5）刀盘上各种刀具的安装。
2、盾构机的检测调试主要内容
⑴刀盘转动情况：转速、正反转；
⑵刀盘上刀具：安装牢固性、超挖刀伸缩；
⑶铰接千斤顶的工作情况：左、右伸缩；
⑷推进千斤顶的工作情况：伸长和收缩；
⑸管片安装器：转动、平移、伸缩；
⑹保园器：平移、伸缩；
⑺油泵及油压管路；
⑻润滑系统；
⑼冷却系统；
⑽过滤装置；
⑾配电系统；
⑿操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。
盾构机在完成了上述各项目的检测和调试后（具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。
