伴随着经济及科技的发展，我们的矿业工程施工愈来愈多，矿业工程施工一增加，随之所需的矿业机械设备也就越来越多了。
像挖掘机、混凝土搅拌机以及起重机这些常用的大型工程机械设备就不必多说了，大家都知道，小编想说的是常用于煤矿中做为支护设备的单体液压支柱。
说起单体液压支柱，它是一种新环保型的支护配备，既可与金属铰接顶梁配套用于高级普采和选用工作面支护顶板以及综合机械化采煤工作面支护端头，也可独自做点柱或其它临时性支护用。
单体液压支柱应用如此的广泛，是因为他又不同的分类，为了大家更好地了解单体液压支柱，小编为朋友们介绍几种常见的单体液压支柱。
一、DN型内注式单体液压支柱DN型内注式单体液压支柱为恒阻式支柱，它适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
二、玻璃钢型单体液压支柱玻璃钢单体液压支柱为临时支护设备，是煤矿行业进行巷道掘进、巷道维修中进行超前支护和临时支护的新型装备。
该产品以乳化液或静压水为工作介质，由于关键零部件（活柱、缸筒、底座、复位弹簧等）采用领先的防腐工艺，有一定的耐酸、耐碱性，适用于不同的工作环境。
三、DWX型悬浮式单体液压支柱DWX型悬浮式单体液压支柱具有工作阻力大、重量轻、使用寿命长、工作行程大、使用成本低、维修维护费用低、操作使用方便、使用范围广和稳定性好等特点，并可满足各种工况的技术要求。
DWX型支柱可用于采高0.5米至4.5米的煤层工作面；其缸径有100、90、80、63系列，根据煤层采高、顶板压力可灵活、经济地选择，是替代DZ型单体液压支柱，微、急、增阻摩擦支柱与木支柱的上佳产品。
四、DWB轻型单体液压支柱DWB轻型单体液压支柱为外注恒阻式临时支柱，它主要用于煤矿开掘端头的临时支护，也可用于其它矿山和岩土工程中需要临时支护的场合，本产品采用轻质复合材料制作而成。
可利用煤矿静压水使其工作，具有重量轻耐腐蚀易操作等特点。

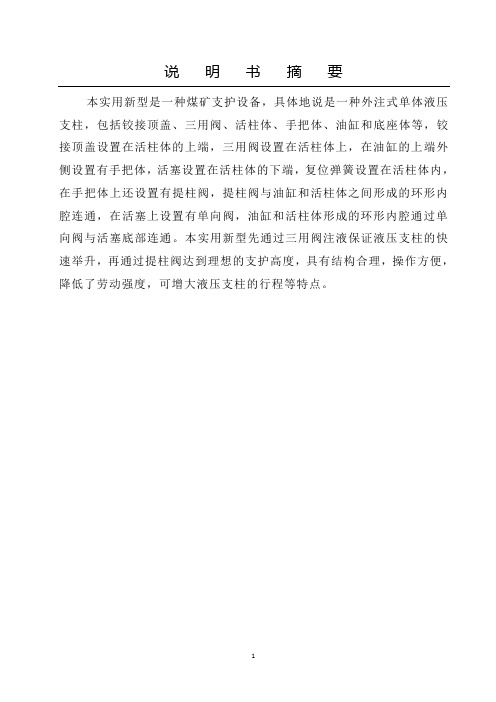

说明书摘要本实用新型是一种煤矿支护设备，具体地说是一种外注式单体液压支柱，包括铰接顶盖、三用阀、活柱体、手把体、油缸和底座体等，铰接顶盖设置在活柱体的上端，三用阀设置在活柱体上，在油缸的上端外侧设置有手把体，活塞设置在活柱体的下端，复位弹簧设置在活柱体内，在手把体上还设置有提柱阀，提柱阀与油缸和活柱体之间形成的环形内腔连通，在活塞上设置有单向阀，油缸和活柱体形成的环形内腔通过单向阀与活塞底部连通。
本实用新型先通过三用阀注液保证液压支柱的快速举升，再通过提柱阀达到理想的支护高度，具有结构合理，操作方便，降低了劳动强度，可增大液压支柱的行程等特点。
权利要求书1、一种外注式单体液压支柱，包括铰接顶盖、三用阀、活柱体、手把体、油缸、复位弹簧和底座体，铰接顶盖设置在活柱体的上端，三用阀设置在活柱体的上部、顶盖的下方，活柱体的下部伸入油缸内，在油缸的上端外侧设置有手把体，活塞设置在油缸内部、活柱体的下端，底座体设置在油缸及活柱体的下部，复位弹簧连接于活柱体的上端与底座体之间，其特征是：在所述的手把体上设置有提柱阀，提柱阀与油缸和活柱体之间形成的环形内腔连通，在活塞上设置有单向阀，油缸和活柱体之间形成的环形内腔通过单向阀与活塞的底部连通。
一种外注式单体液压支柱技术领域本实用新型是一种煤矿支护设备，具体地说是一种外注式单体液压支柱。
背景技术单体液压支柱是综采工作面中重要的配套设备之一,单体液压支柱分内注式和外注式两种。
内注式是靠油缸内装入的液压油在内部循环工作,内注式单体液压支柱由于内部结构复杂,制造成本高等原因,不被广泛应用。
外注式单体液压支柱靠工作面预设的液泵站（还是乳化液泵站？）输出的压力液通过三用阀使活柱体进行升降，外注式单体液压支柱因其结构简单，使用方便灵活而被广泛应用。
目前大多数的外注式单体液压支柱为了保证支柱快速举升及三用阀的位置安全，将三用阀设置在支柱活柱体的上部，当所需要的支护高度较高时，三用阀随支柱的升高而无法进行正常的注液，支柱行程受限制，达不到所需要的支护高度，此时就要更换液压支柱，增加了工人的劳动强度，降低了工作效率。
单体液压支柱的使用说明一、基本构造单体液压支柱一般由底座、柱体、活塞和液压缸等部分组成。
底座通常是由坚固的材料制成，能够承受压力；柱体是支撑杆，可与活塞连接，并为支撑提供稳定的力量；活塞是支撑柱体的核心部件，通常由高强度的金属材料制成，能够承受较大的压力；液压缸是控制液压系统的核心部件，通过控制压力和流量来实现对活塞的运动控制。
二、使用方法1.安装：首先选择合适的地方安装单体液压支柱，确保底座稳固。
将支柱垂直插入底座的孔中，并与液压缸连接，确保连接紧密，防止漏油。
2.准备工作：在使用前，先检查液压油的量，确保液压系统正常工作。
同时，确认液压系统中没有杂质或气泡，否则会影响支柱的工作效果。
在开始工作之前，还需检查支柱的各个部件是否紧固，特别是活塞部分。
3.操作：在使用单体液压支柱前，先调整液压缸的压力和流量。
通常情况下，压力调节在25-60MPa之间。
然后，打开液压泵，液压油开始注入液压缸，使活塞开始运动。
4.调整高度：单体液压支柱的高度可以通过活塞的上下运动来实现。
当需要调整高度时，可使用调节阀进行调整。
当活塞达到需要的高度时，将调节阀关闭，以防止活塞意外下降。
5.固定支柱：在完成高度调整后，根据需要可将支柱固定在所需位置。
可以使用螺栓或夹具等方式，将支柱与周围结构紧密连接，确保支柱不会意外移动。
三、注意事项1.使用前，务必仔细阅读产品说明书，了解液压支柱的性能和使用方法。
2.确保液压系统的压力和流量调整合适，否则会影响支柱的工作效果。
3.在使用液压支柱时，避免超过其承载能力范围，以防止支柱发生变形或损坏。
4.在液压支柱工作过程中，应定期检查液压油的质量和液位，及时更换或补充液压油。
5.在固定支柱时，要确保周围结构的稳固性和牢固性，以确保支柱的支撑稳定性。
6.在使用过程中，如发现液压支柱有异常现象，应立即停止使用，并进行检查和维修。
四、维护保养1.定期检查液压支柱的各个部件是否正常，如活塞、密封件等，如有损坏或磨损应及时更换。
内注式单体液压支柱的使用介绍
内注式单体液压支柱的使用介绍
单体液压支柱是众多矿用支护设备中常用的，它的种类有不少，内注式单体液压支柱便是其中的一种。
中煤内注式单体液压支柱是自身带泵及同，支设时用手摇把摇动就能快速升柱，降柱时不排出工作液，可较好地保护工作环境，而且使用时方便，管理灵活，装备简单。
目前主要使用的有直径90mm缸径，从0.6-3.15m共有12个规格的内注式单体液压支柱。
矿用单体液压支柱一般分为外注式单体液压支柱，内注式单体液压支柱，悬浮式单体液压支柱，摩擦支柱。
矿用单体液压支柱在使用的时候比以前的支护设备更安全这是无容置疑的，作为矿用单体液压支柱的生产厂家，会不断的技术创新，不断的为产品升级。
相信矿用单体液压支柱等设备以后会越来越好。
内注式单体液压支柱包括柱鞋体，柱窝，铁环，加强筋和柱体承重层，它的特征是在柱体承重层内加设加强筋，在柱体承重层上端一侧埋置一个铁环，在柱体承重层的顶中心处设置一球形柱窝，柱鞋与支柱底部配套使用，具有承载能力强，抗燃耐酸碱等优点，且柱鞋结构简单，成本低廉，是钢，木柱鞋的替代用品。
以上便是内注式单体液压支柱的一些有关介绍，希望可以帮助大家更加的了解这些，支护设备众多，市场也较为丰富，希望大家都能擦亮自己的眼睛，选择质量好适合自己的单体液压支柱ymjt01。
单体液压支柱操作规程单体液压支柱适用于煤层厚度变化较大，地质条件复杂的煤层，支护性能优于金属摩擦支柱，并且安全可靠，常用于普通机械化采煤工作面。
单体液压支柱按供液方式不同分为内注式和外注式两种，国内多数采用外注式支柱。
一、支设注意事项1、支设支柱前，必须检查零部件是否齐全，支柱有无弯曲、凹陷、顶盖变形、缺爪、漏液等现象，不合格的支柱不得使用。
2、三用阀的单向阀、卸载装置应朝采空区方向或下顺槽以安全回柱。
3、顶梁与底板之间的距离超过支柱最大高度时，应采取垫木墩等措施，使其距离小于支柱最大高度方可支设，否则，不允许支架。
4、活柱可缩量小于150mm时，不得支设支柱。
当支柱压缩到行程小于50mm时应采取措施，并将支柱回出，以防压“死柱”。
5、新下井或修复后第一次使用的支柱在支设前应连续升、降柱，使支柱活柱内腔空气排净后方可正常使用。
6、支柱应大体上垂直于顶底板，并有一定迎山角，且与刮板输送机应有适当的距离，以免采煤机撞倒支柱和影响采煤机的正常运行。
7、禁止用锤、镐等物体猛力敲击支柱任何部位，以及做推溜器使用，以免损坏支柱。
8、采高1.3m以上工作面的人行道，两排支柱必须用防倒装置拴牢，以防失效柱子倒柱伤人。
9、遇有压“死柱”时，应采取挑顶或卧底等措施，严禁用绞车硬拉或炮崩。
10、严禁将单体液压支柱平放，作推移工具使用。
二、维护要求工作面应有专人负责操作和维修检查。
支柱操作和维修人员必须经过专门的技术培训，熟悉支柱结构及操作方法，掌握一定的修理知识。
除三用阀、顶盖损坏可在工作面更换外，其他损坏的零部件不能在工作面拆检。
主要部件的检修周期分别为：注液枪、三用阀为1年；支柱为两年；截止阀、过滤器为3个月。
三、单体液压支柱维修质量标准1、操作试验（1）升柱速度：外注式＞61，内注式＞15或＞10（缸径）外注式泵压1.47×107～1.96×107Pa。
（2）降柱速度（mm/s），外注式＞25，内注式＞20（3）支柱行程：满足技术特征规定。

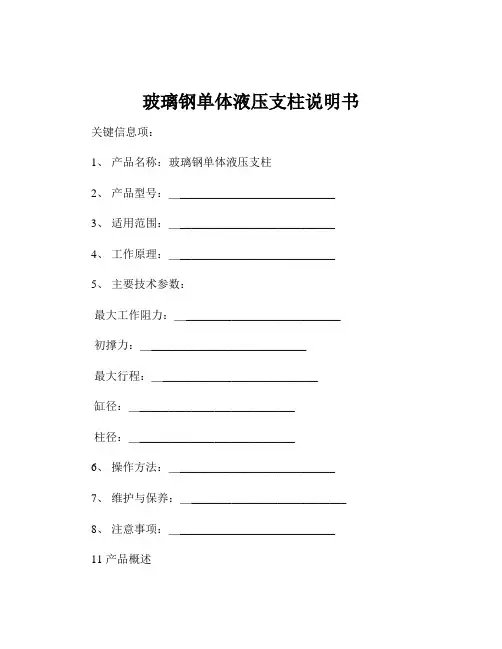

玻璃钢单体液压支柱说明书关键信息项：1、产品名称：玻璃钢单体液压支柱2、产品型号：＿___________________________3、适用范围：＿___________________________4、工作原理：＿___________________________5、主要技术参数：最大工作阻力：＿___________________________初撑力：＿___________________________最大行程：＿___________________________缸径：＿___________________________柱径：＿___________________________6、操作方法：＿___________________________7、维护与保养：＿___________________________8、注意事项：＿___________________________11 产品概述本玻璃钢单体液压支柱是一种新型的支护设备，采用高强度玻璃钢材料制造而成，具有重量轻、强度高、耐腐蚀等优点，广泛应用于煤矿、金属矿山等地下开采作业中的顶板支护。
111 产品特点1、重量轻，便于搬运和安装。
2、强度高，能够承受较大的工作压力。
3、耐腐蚀，使用寿命长。
4、密封性能好，有效防止泄漏。
112 工作原理玻璃钢单体液压支柱通过内部的液压系统实现支撑作用。
当支柱升起时，高压液体进入支柱内腔，推动活塞上升，从而实现对顶板的支撑。
当需要回收支柱时，通过操作阀释放压力，支柱即可回缩。
12 适用范围适用于煤矿井下各种采煤工作面和掘进工作面的顶板支护，也可用于金属矿山等其他类似工况的支护作业。
121 适用条件1、顶板条件：适用于中等稳定及以上的顶板。
2、地质条件：适用于无明显断层、陷落柱等地质构造的区域。
13 主要技术参数131 最大工作阻力：具体数值kN132 初撑力：具体数值kN133 最大行程：具体数值mm134 缸径：具体数值mm135 柱径：具体数值mm14 操作方法141 准备工作在使用前，应检查支柱的外观是否有损坏，各连接部位是否牢固，液压系统是否正常。
单体液压支柱使用维护说明书执行标准MT112-93山西潞安益民金属制品有限责任公司目录一、用途 (1)二、适用范围 (1)三、技术特征 (2)四、选型 (5)五、结构及工作原理 (6)六、支柱的装卸和试验 (11)七、泵站系统 (14)八、管路系统 (14)九、安全警示 (19)十、使用注意事项 (19)十一、支柱的故障与维修 (21)十二、工作面支柱及附件、工具明细表 (24)十三、支柱零部件明细表 (24)一、用途外注式支柱是一种外部供液的恒阻式单体液压支柱，它可与金属铰接顶梁配套使用，也可单独作点注用，供煤矿一般机械化采煤工作面支护顶板，或供综合机械化采煤工作面作端头支护及其他临时性支护。
二、适用范围外注式支柱适用于下列煤层条件：（一）煤层倾角小于25°的缓倾斜回采工作面，如采取一定的安全措施，适用范围可扩大到倾角25°～35°的倾斜回采工作面。
（二）本支柱系列现有13种规格，分别适用于采高为0.5～3.5米的煤层。
（三）煤层顶、底板条件：1、工作阻力为250kN的支柱，底板抗压入强度为20MPa以上，工作阻力为300kN的支柱，底板抗压入强度应为28 MPa以上。
如底板较软，支柱压入底板的深度，以不恶化顶板的完整性及不影响支柱的回收为限，否则，应采取“穿鞋”或加大底座等措施。
2、顶板冒落情况较好，冒落后不影响支柱的回收。
3、在分层开采人工假顶工作面或地质构造较复杂的条件下使用时，应采取安全措施。
4、在煤质较软的炮采工作面使用时，应对活柱体外表面采取保护措施，以防崩坏，且不能当贴帮柱用。
5、支柱与木顶梁配合或作点柱使用时，应将顶盖换成柱帽，以免损坏木梁，造成回柱困难。
本支柱不宜在下列条件的工作面使用：（一）煤质较硬的炮采工作面，以及周期来压特别强烈或有冲击地压的工作面。
（二）工作面采高太低（支柱选型不合适），不能保证顶板下沉后支柱安全回收所需的最小高度。
（三）不同工作特征或不同工作阻力的支柱，均不能再同一工作面混用。
单体液压支柱操作规程（9篇范文）第1篇单体液压支柱操作规程一、使用前准备工作1、注液枪必须与减压装置连接，通过减压后，使液体压力为15--19mpa。
2、检查并拆洗管接头、注液枪、支柱进液伐上的脏物。
3、如果支柱是首次使用，要先把支柱生起，然后卸载以便排出柱内空气。
二、操作1、升柱：⑴、将注液枪嘴插入支柱进液伐口，一定要使注液枪的固定套与支柱进液伐口连接好，以免跑液伤人。
⑵、缓慢扳动注液枪的扳机，使液体进入支柱而升起，一直使支柱撑紧顶板为止。
⑶、支柱的支撑位置要与顶板垂直。
安全伐出液口不要面向人走的通道，以免支柱受压下降时喷液伤人。
⑷、挂好防倒链。
2、回柱⑴、将回撤勾插入支柱上的卸载口一端。
⑵、操作者要站到安全位置，向上板动回撤勾，柱内乳化液便由进液嘴泄出而降柱，然后回柱。
⑶、已回出的支柱应头部朝上存放在工作面，以免将伐弄脏。
第2篇单体液压支柱支撑力测试安全操作规程为确保工作面单体液压支柱具有足够支撑力，保障回采工作面支护工作安全，根据单体液压支柱使用和维护规定，特制定本操作规程，请有关部门审批，维修人员严格按审批、贯彻后的本操作规程进行操作。
一、设备配置及设备参数1、单体液压支柱煤矿使用单体液压支柱型号为∶dn25-250/100型工作阻力∶250kn 工作液压∶ 39.3、mpa最大高度∶2500mm 最小高度∶1800mm行程∶700 mm 油缸直径∶90底座面积∶120mm2、支柱重量∶68kg使用工作液∶5号液压油初撑力∶68.65-78.45 kn2、测试仪器∶dn25型支撑力测试仪3、测试工具∶名称∶红旗牌压力表型号∶y-60型规格∶40 mpa 精度∶2.5级生产厂家∶中国.红旗仪表有限公司出产日期∶20XX年7月16日二、支撑力测试组织措施1、每班配备一名专职人员，进行单体液压支柱支撑力测试工作。
2、每班至少交替抽检5-10棵单体液压支柱。
3、单体液压支柱支撑力测试工作由矿安全副矿长具体负责落实。
煤矿液压支架立柱说明煤矿液压支架立柱是液压支架主要承载顶板压力的重要部件之一，它是将支架顶梁和底座边接起来的主要部件，是用于液压支架承受顶板载荷和调节支护高度的。
压支架立柱具有足够的强度,工作可靠,使用寿命长。
液压支架立柱常用的：双伸缩立柱、单伸缩立柱、机械加长杆立柱、DW型外注式单体液压支柱、单体液压支柱。
双伸缩立柱调高范围大,使用方便,但其结构复杂,加工精度高,成本高。
双伸缩立柱的用途及功能：双伸缩立柱调高范围大，属于全二级液压无级调高，操作方便灵活，结构复杂，加工要求高，成本比较高。
多用于薄煤层和大高采，使用的工作介质为乳化液。
对环境无污染，性能优良。
质量可靠。
满足液压支架安全性能要求。
单伸缩立柱不仅具有较高的调高范围,而且具有成本低,可靠性高等优点,但使用时不如双伸缩立柱方便。
液压支架单双伸缩立柱主要用于各种不同的采煤工作面。
它可与金属铰接顶梁配合,也可单独作点柱，用以满足不同煤层。
如果采用一定的安全措施,使用范围可扩大到倾角25°~35°的倾斜回采工作面,保证了足够的支护强度,从而提高了回采率,降低了采煤成本,降低了工人的劳动强度,提高了自动化保证了工人的安全生产。
机械加长杆立柱是当支架的支撑高度不能满足回采高度的要求，可在液压支架立柱上安装加长杆来补偿立柱高度，。
在一般煤层厚度变化不大的工作面中，在安装时就将加长杆调节到需要的高度，然后，在回采过程中，随着采高的变化，只调节活柱液压行程，而不再调节加长杆长度。
只有在煤层高度变化超过活柱的液压行程时，才不得不调节加长杆。
DW型外注式单体液压支柱是一种外供液恒阻式支柱，与HDJA或HDJC金属顶梁配合，用于煤矿井下回采工作面顶板支护，亦可用于综采综放工作面端头支护或临时支护。
外注式单体液压支柱是往工作面乳化液泵站提供的压力液体作用下达到支撑顶板目的的，包括升柱与初撑、承载、卸载回柱三个过程。
单体液压支柱即可与金属铰接顶梁配套使用，也可单独作点柱用，供煤矿一般机械化工作面支护顶板，或供综合机械化采煤工作面作端头支护及其它临时性支护。

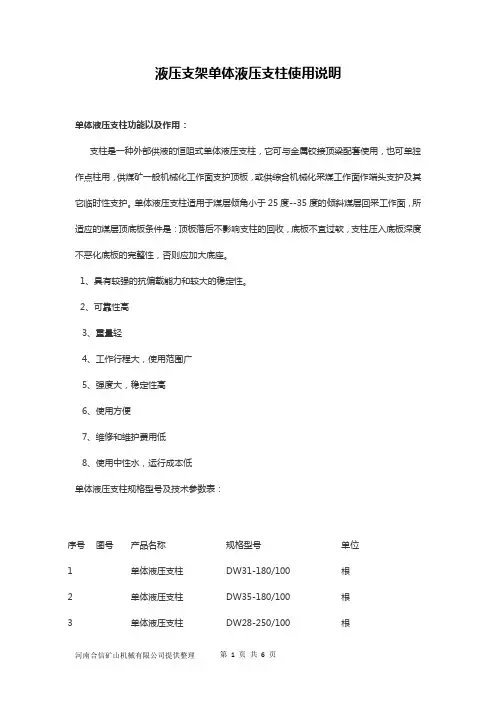

液压支架单体液压支柱使用说明单体液压支柱功能以及作用：支柱是一种外部供液的恒阻式单体液压支柱，它可与金属铰接顶梁配套使用，也可单独作点柱用，供煤矿一般机械化工作面支护顶板，或供综合机械化采煤工作面作端头支护及其它临时性支护。
单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底板的完整性，否则应加大底座。
1、具有较强的抗偏载能力和较大的稳定性。
2、可靠性高3、重量轻4、工作行程大，使用范围广5、强度大，稳定性高6、使用方便7、维修和维护费用低8、使用中性水，运行成本低单体液压支柱规格型号及技术参数表：序号图号产品名称规格型号单位1单体液压支柱DW31-180/100根2单体液压支柱DW35-180/100根3单体液压支柱DW28-250/100根4单体液压支柱DW25-250/100根5单体液压支柱DW22-300/100根6单体液压支柱DW20-300/100根7单体液压支柱DW18-300/100根8单体液压支柱DW16-300/100根9单体液压支柱DW14-300/100根10单体液压支柱DW12-300/100根11单体液压支柱DW10-300/100根12单体液压支柱DW08-300/100根13单体液压支柱DW06-300/100根单体液压支柱的组成部分及结构：单体液压支柱由顶盖、三用阀、活柱体、复位弹簧、手把体、油缸、活塞、底座体等主要零部件组成顶盖是直接和顶梁接触的受载零件，它通过三只弹性圆柱销和活柱体相连接。
三用阀由单向阀、安全阀、卸载阀组成。
单向阀供支柱注液时用。
安全阀的作用是保证支柱具有恒阻性，即保证支柱载荷达到额定工作阻力时具有可缩性。
卸载阀供支柱卸载回柱用。
活柱体是支柱上部承载杆件，它由柱头、弹簧上挂钩、活柱筒等构成。
复位弹簧的作用，是回柱时使活柱体迅速复位，缩短回柱时间。
单体液压支柱检修操作规程1、拆卸1.1拆卸前的准备工作使用清洗机对支柱外表面进行清洗，除去表面的煤粉等物。
除去支柱外表面的铁丝等异物。
用钢丝刷对支柱外表面进行除锈。
1.2DW25 （包括DW25）以下支柱的拆卸用改锥挑出底座和手把体连接钢丝的头部，用手钳和榔头拔下底座和手把体连接钢丝，顶出底座体。
用手钳摘下底座体和复位弹簧。
用榔头和卸销工具退出三个弹性圆柱销，然后用榔头轻轻敲下顶盖，将活柱体从油缸中顶出。
用改锥挑出活塞连接钢丝头部，用手钳和榔头拔下活塞连接钢丝，用专用工具撞下活塞。
1.3DW28（包括DW28）以上支柱的拆卸用钩子将复位弹簧和支柱挂钩相连的一端钩开。
用改锥挑出顶盖和手把体连接钢丝的头部，用手钳和榔头拔下顶盖和手把体连接钢丝。
用榔头将顶盖和手把体轻轻敲下，拔除手把体，取下手把体。
用改锥将顶盖和手把体轻轻敲下，拔出活柱体，取下手把体。
用改锥挑出活塞连接钢丝的头部，用专用工具取出活塞和堵头及复位弹簧。
1.4零部件的分解零部件送到清洗车间进行分解。
用工具取下活塞、底座体、堵头、手把体上的O形密封圈、Y形密封圈、防挤圈、导向环等物。
2.清洗和选件2.1油缸和活柱体的清洗清洗部位：活柱体的内外表面，油缸内表面。
清洗顺序：使用加清洗剂的热水，做专用清洗工具对清洗部位进行多次清洗，然后用清洗机冲掉清洗下的杂物。
清洗要求：清洗后的清洗部位应无油污杂物，符合清洁标准。
2.2零部件的清洗清洗零件：活塞、堵头、手把体、复位弹簧、底座、导向环、防挤圈。
清洗顺序：用加清洗剂的热水浸泡后，擦去内外表面的油污杂物。
清洁要求：清洗后的零部件应无油污杂物，符合清洁标准。
2.3选件按照支柱零部件检验标准对清洗合格的零部件进行检查。
对于不符合标准的零部件，在修复后符合标准的继续使用；不可修复的作报废处理。
按相关规定进行一定比例的信件更换。
3.组装3.1零部件的组装在活塞、底座、堵头上装好O形密封圈及防挤圈。
把Y型密封圈、导向环、防挤圈装在活塞上。
详细信息:一、支柱用途DW/100型矿用单体液压支柱是一种外部供液的恒阻式支柱，它可与金属铰接顶梁配套使用，适用于煤矿机械化采煤工作面和炮采工作面及端头支护和临时支护的使用。
二、产品型号遵循MT112.1—2006标准的型号编制规定，支柱型号为：DW油缸直径，mm支柱工作阻力，kN支柱最大高度，dm外注式单体示例：DW22-300/100即表示：最大高度2.2m、额定工作阻力为300kN、油缸内径为100mm的外注式矿用单体液压支柱。
三、支柱主要技术特征我厂生产的支柱共十几种。
其中有2.2m.110型.125型缸径机采立柱。
0.6m-3.5m 的100缸径外注式单体液压支柱。
主要技术特征见表1。
表1 DW型矿用单体液压支柱主要技术特征3、支柱的回收：当工作面支柱需要回收时，将卸载手把插入三用阀的卸载孔中，转动手把，迫使阀套轴向移动，从而打开三用阀的卸载阀，支柱内腔液体排入老塘。
在活柱和复位弹簧的作用下支柱快速回缩，达到回柱目的。
我厂生产的DW/100型支柱所配顶盖为弧形顶盖。
五、支柱的拆装1、支柱的组装（1）组装前的准备a用压力油或支柱乳化液清洗活柱、油缸、底座、柱头、手把体、复位弹簧零件。
不允许有铁屑污物。
b在底座上安装“O”型密封圈及其挡圈。
并注意挡圈安装在密封圈的低压一侧。
c把Y型密封圈、活柱挡圈和活柱导向环装在活柱上，并检查活柱导向环外径应大于活柱最大外径。
d防尘圈、手把体导向环装入手把体槽内。
（2）组装a把复位弹簧挂在活柱内的挂簧杆上。
b将手把体安装在油缸上，打入连接钢丝。
c在活柱上，打入连接钢丝。
d铁钩拉出复位弹簧，并将其挂在挂簧板上，然后再将底座安装在油缸底部e用手将活柱从油缸中拔出300********400mm，活柱应在复位弹簧的作用下自动回缩。
否则应拆检零件，查找原因。
（3）组装注意事项a各配合面均应涂防锈油，连接钢丝槽内涂抹黄油。
b各连接钢丝都要打入槽内不得裸露，并用腻子将口封上。
单体液压支柱的使用说明ﻫ单体液压支柱报价，单体液压支柱型号，单体液压支柱故障分析,单体液压支柱生产厂家，单体液压支柱使用方法,单体液压支柱用途,单体液压支柱操作流程，单体液压支柱工作原理,哪里卖单体液压支柱,单体液压支柱使用环境，单体液压支柱使用寿命，单体液压支柱配件，如何选购单体液压支柱,如何分类单体液压支柱，单体液压支柱结构图,单体液压支柱优缺点,山东单体液压支柱，单体液压支柱价格，单体液压支柱市场现状，单体液压支柱常识,新一代单体液压支柱1、支设（１)支设前的准备a检查乳化液泵机械电器部分是否正常,油箱内乳化液是否足够，浓度是否合适,然后启动乳化液泵,待泵各部运转正常、供液压力达到泵站额定工作压力时方可向工作面供液。
b检查管路系统是否完好，各处接头是否漏液,注液枪是否工作正常。
ﻫｃ将支柱移至预定支设地点,先用注液枪冲洗单向阀、注液嘴，然后将注液枪插入三用阀中并连接好。
ﻫ d三用阀的单向阀应朝老塘方向或下顺槽,以便安全回柱。
ﻫ (2)操作注液枪,向支柱内腔供液，并使支柱柱帽与金属顶梁接触，此时应使支柱尽量与顶梁、底板垂直（注意迎山),使支柱处于良好受力状态，待支柱完全“顶死”即初撑力达到额定负荷后松开注液***＊****把。
并拔出注液枪，并检查是否漏液。
待完全正常后升柱与初撑即完成。
ﻫ (3)当采高太于支柱最大高度时应采取措施(如垫木垫，更换支柱等）。
否则不得支设。
ﻫ（4)当高太低时(支柱活柱伸出不足200mm）也应采取措施（如更换更矮的支柱)。
当支柱行程小于100mｍ时,应将支柱先行撤出，以防压死柱。
ﻫ (5)第一次使用或维修后下井的支柱，在第一次升柱时，应先将支柱内腔气体排净后再进行支设(即连续升降柱１*****＊＊*２次）。
（6)不合格的支柱不允许支设。
ﻫ2、回柱ﻫ（1)严格遵守回采工作面的支护作业规程与回柱时的安全要求,确保安全生产。
ﻫ（２)将卸载手把插入三用阀卸载孔中。
顶板状况较好时采用近距离卸载，转动卸载手把使卸载手把呈水平位置，这时卸载阀打开,支柱内腔乳化液外溢，活柱下缩;顶板条件较差时应采取远距离卸载，即卸载手把呈水平位置,卸载阀打开,活柱下缩，直到可以撤出支柱为止。
内注式液压单体柱说明书————————————————————————————————作者：————————————————————————————————日期：DＮ型内注式单体液压支柱使用说明书执行标准:ＭT 11２.1－2006湖南汉寿煤矿机械有限公司20１１年元月尊敬的用户:您好！感谢您选购本公司ＤＮ型煤矿矿用单体液压支柱，本产品由煤炭科学院设计，执行煤炭行业ＭＴ112.1-2006《矿用单体液压支柱》标准,现有13种规格分别适用于0.5—３．5米煤层厚度的工况使用，希望它能顺利的为您生产作出贡献。
本公司是IＳO9000—2000质量管理体系认证企业,具有生产支柱30年的历史，有成熟的生产技术和完善的质量管理体系,采用优质钢材和先进的工艺装备生产。
本公司的产品在出厂前均已经过严格的质量检验和测试,但为确保安全、可靠、耐久的使用,请您使用前详细阅读使用说明书,以便正确的使用和保养。
如您对本使用说明书的内容有不了解之处，或需要采购零配件，请与本公司联系，我们一定竭诚为您服务,您的期望就是我们的追求。
本公司对产品不断研究、改进，保有设计更改权,本公司如对说明书有修改，恕不另行通知。
本公司特别声明:违反使用说明书规定所造成的后果，不在本公司服务范围之内。
公司服务热线：0736—目录1 型号和规格 (3)2 支柱的用途及适用范围………………３３主要技术特征 (4)4 支柱的结构 (4)5 工作原理 (15)6支柱拆装 (18)７支柱的使用、维护及常见故障………2２8附件……………………………………２８９运输、储存…………………………… 2８1 型号和规格DＮ型内注式单体液压支柱共有1２种型号和规格,分别为:ＤN0６-2５0/8０、DN08-25０/8０、DＮ10-250／80、DN12－２５０/８0、ＤN1４-2５０/８０、DN16－250/８0、ＤN18-250/8０、DN２０-3００／９0、DN22-300/90 、DＮ25－２5０/90 DN28-２00/９０、ＤN31．5-１60／９0。
