比较指令(CMP)的应用举例

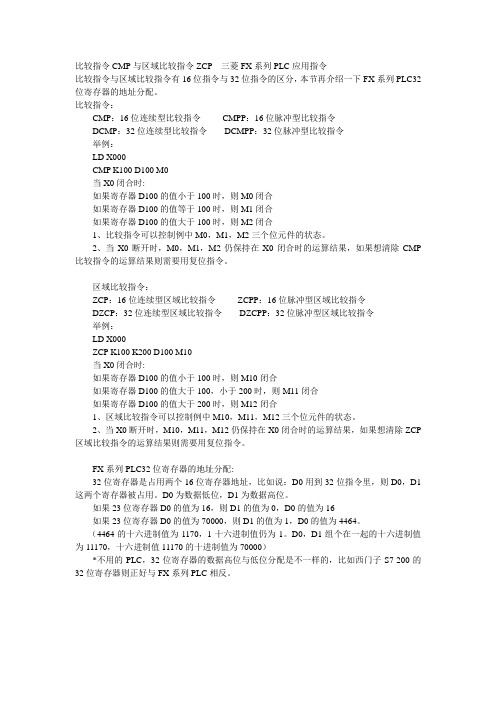

比较指令CMP与区域比较指令ZCP---三菱FX系列PLC应用指令比较指令与区域比较指令有16位指令与32位指令的区分，本节再介绍一下FX系列PLC32位寄存器的地址分配。

比较指令：CMP：16位连续型比较指令CMPP：16位脉冲型比较指令DCMP：32位连续型比较指令DCMPP：32位脉冲型比较指令举例：LD X000CMP K100 D100 M0当X0闭合时:如果寄存器D100的值小于100时，则M0闭合如果寄存器D100的值等于100时，则M1闭合如果寄存器D100的值大于100时，则M2闭合1、比较指令可以控制例中M0，M1，M2三个位元件的状态。

2、当X0断开时，M0，M1，M2仍保持在X0闭合时的运算结果，如果想清除CMP 比较指令的运算结果则需要用复位指令。

区域比较指令：ZCP：16位连续型区域比较指令ZCPP：16位脉冲型区域比较指令DZCP：32位连续型区域比较指令DZCPP：32位脉冲型区域比较指令举例：LD X000ZCP K100 K200 D100 M10当X0闭合时:如果寄存器D100的值小于100时，则M10闭合如果寄存器D100的值大于100，小于200时，则M11闭合如果寄存器D100的值大于200时，则M12闭合1、区域比较指令可以控制例中M10，M11，M12三个位元件的状态。

2、当X0断开时，M10，M11，M12仍保持在X0闭合时的运算结果，如果想清除ZCP 区域比较指令的运算结果则需要用复位指令。

FX系列PLC32位寄存器的地址分配:32位寄存器是占用两个16位寄存器地址，比如说：D0用到32位指令里，则D0，D1这两个寄存器被占用。

D0为数据低位，D1为数据高位。

如果23位寄存器D0的值为16，则D1的值为0，D0的值为16如果23位寄存器D0的值为70000，则D1的值为1，D0的值为4464。

（4464的十六进制值为1170，1十六进制值仍为1。

比较指令cmp前言比较指令（cmp）是计算机中一种用于比较两个数据（通常是数据对象或文件）之间的指令。

通过比较指令，我们可以判断两个数据是否相等或者大小关系。

在实际应用中，比较指令被广泛应用于程序的流程控制、排序算法、查找算法等方面。

本文将对比较指令cmp的使用方法进行全面、详细、完整且深入地探讨。

使用方法比较指令cmp的基本语法比较指令cmp的基本语法如下：cmp [选项] 文件1 文件2其中，文件1和文件2是需要比较的两个文件的路径。

比较指令cmp的常用选项常用的比较指令cmp选项如下： - -b 或–bytes：以字节为单位进行比较（默认情况下以行为单位进行比较）。

- -i 或–ignore-initial：忽略共同长度的初始部分。

- -l 或–verbose：显示不同的同时还显示字节的编号。

- -s 或–quiet 或–silent：不显示不同之处。

- -z 或–zero-terminated：以空字节作为结束符，而不是换行符。

比较指令cmp的返回值比较指令cmp根据比较结果的不同返回不同的值： - 若两个文件相同，cmp返回0。

- 若两个文件不同，cmp返回1。

- 若比较出错，cmp返回2。

比较指令cmp的应用场景程序的流程控制在程序的流程控制中，我们经常需要判断两个数据是否相等或者大小关系。

比较指令cmp可以帮助我们实现这些判断。

通过结合条件语句，我们可以根据cmp的返回值来执行不同的代码块，实现程序的各种流程控制逻辑。

排序算法排序算法是计算机领域中非常重要的基础算法之一。

在排序算法中，我们需要比较数据的大小关系来进行排序。

比较指令cmp可以帮助我们快速比较两个数据的大小关系，从而实现各种排序算法，如冒泡排序、快速排序、归并排序等。

查找算法查找算法是计算机领域中解决查找问题的算法。

在查找算法中，我们需要比较数据是否相等来确定是否找到目标数据。

比较指令cmp可以帮助我们进行数据的比较，从而实现各种查找算法，如二分查找、哈希查找、线性查找等。

触点比较指令应用实例触点比较指令应用实例一、触点比较指令（CMP）1、CMP的功能CMP指令的功能是比较目的操作数与源操作数的大小，它会把比较的结果存入标志寄存器中，因此仅需要查看标志寄存器的值就能够得到比较结果。

它有以下功能：（1）CMP指令可以用来比较两个数的大小，如果两个操作数相等，比较结果为零；（2）CMP指令可以比较两个数的符号，如果源操作数的符号比目的操作数大，比较结果为正；（3）CMP指令可以检测两个操作数的值是否越界，如果越界，比较结果为负；（4）CMP指令可以检测两个操作数的位数是否相等，如果不等，比较结果为负。

2、CMP指令的应用实例（1）比较寄存器和立即数的大小：CMP DX，#0x0004此指令比较的是DX寄存器与立即数0x0004，DX寄存器的值大于0x0004时，CF=0，ZF=0，SF=0；DX寄存器的值小于0x0004时，CF=1，ZF=0，SF=1；DX寄存器的值等于0x0004时，CF=0，ZF=1，SF=0。

（2）比较内存单元和寄存器的大小：CMP AX，[DI]此指令比较的是AX寄存器和DI指针指向的内存单元的大小，当AX值大于内存单元的值时，CF=0，ZF=0，SF=0；当AX值小于内存单元的值时，CF=1，ZF=0，SF=1；当AX值等于内存单元的值时，CF=0，ZF=1，SF=0。

（3）比较两个内存单元的大小：CMP [SI]，[DI]此指令比较的是SI指针指向的内存单元和DI指针指向的内存单元的大小，当SI指针指向的内存单元的值大于DI指针指向的内存单元的值时，CF=0，ZF=0，SF=0；当SI指针指向的内存单元的值小于DI指针指向的内存单元的值时，CF=1，ZF=0，SF=1；当SI指针指向的内存单元的值等于DI指针指向的内存单元的值时，CF=0，ZF=1，SF=0。

二、跳转指令（JMP）1、JMP指令用来改变程序流程，它可以用来实现程序的条件转移，无条件转移，循环等操作。

案例3-1 数码管循环显示数字
1.案例原理与提示
(1) 数码管的ABCDEFG七段对应Y0～Y6，计数器循环计数。

(2) 用数据寄存器存放变化的数字，用INC(加1)指令使数字不断递增，用CMP(比较)指令实现数据的循环。

(3) 也可以用功能指令直接七段译码。

2. 案例实施过程
1) I/O分配
数码显示控制输入/输出端口分配表如下表所示。

数码显示控制输入/输出端口分配表
2) 控制程序编写
数码显示控制程序梯形图如下图所示。

数码显示控制程序梯形图
用数据寄存器D0存放变化的数字0～9。

由特殊功能继电器M8013产生秒脉冲，采用加1指令使D0中的数据不断递增，每过一秒加1。

当D0中的数据递增为10时，D0中再次
赋值为0。

程序中M8002对程序初始化，把K0(十制数0)放入数据寄存器D0中。

当比较指令(CMP)的比较结果为等于时(D0=10)，M11=1，则D0中赋值0。

当SB12断开时，D0=0，[INCP D0]指令不工作，数码管上显示0。

3) 接线与调试
数码显示控制外部接线图如下图所示。

数码显示控制外部接线图
3. 思考与提升
(1) 当SB12开关闭合时，数码管就循环显示0~A，每个数字显示0.5s；当SB12开关断开时，数码管上显示“H”。

(2) 当SB12开关闭合时，数码管就循环显示9~0，每个数字显示0.8s。

罗克韦尔cmp指令罗克韦尔CMP（Compare）指令是一条用于比较两个操作数的指令，常用于在编程中进行条件判断和跳转操作。

语法：CMP destination, source功能：将两个操作数进行减法运算，并根据结果设置相应的标志位。

操作数：- destination：比较的目标操作数，通常是寄存器或内存中的值。

- source：比较的源操作数，通常是寄存器、立即数或内存中的值。

指令执行过程：1. 将源操作数的值从目标操作数中减去。

2. 根据减法结果设置标志位（Carry Flag、Zero Flag、Sign Flag等）。

常见的标志位设置情况如下：- 如果结果为零，将设置Zero Flag。

- 如果结果为正，将设置Sign Flag为0，Carry Flag为0。

- 如果结果为负，将设置Sign Flag为1，Carry Flag为1。

示例代码：assemblyMOV AX, 5 ; 将5赋值给AX寄存器CMP AX, 10 ; 比较AX寄存器的值和10JE equal ; 如果相等则跳转到equal标签处JG greater ; 如果大于则跳转到greater标签处JL less ; 如果小于则跳转到less标签处equal: ; 相等的情况下执行的代码...JMP done ; 跳转到done标签处greater: ; 大于的情况下执行的代码...JMP done ; 跳转到done标签处less: ; 小于的情况下执行的代码...JMP done ; 跳转到done标签处done: ; 执行完毕后的代码...上述代码中，首先将AX寄存器的值设置为5，然后使用CMP指令将AX寄存器的值与10进行比较。

根据比较结果，可通过跳转指令（JE、JG、JL）来执行不同的代码块。

字节比较指令字节比较指令是计算机中常用的一种指令，用于比较两个字节的大小关系。

在计算机中，数据以字节为单位进行存储和操作，而字节比较指令则可以帮助程序员判断两个字节的值的大小关系，从而进行相应的逻辑处理。

在计算机中，字节是最小的可寻址单元，一般由8个二进制位组成，可以表示0~255之间的整数。

字节比较指令可以直接比较两个字节的值，判断它们的大小关系。

常见的字节比较指令有以下几种：1. CMP指令：CMP指令用于比较两个操作数的值，并根据比较结果设置标志位。

比较的结果可以通过标志位来判断，例如ZF（零标志位）表示两个操作数相等，CF（进位标志位）表示第一个操作数小于第二个操作数，SF（符号标志位）表示第一个操作数小于第二个操作数。

2. TEST指令：TEST指令用于按位与操作，可以将两个操作数的对应位进行与操作，并根据结果设置标志位。

通过比较两个字节的结果，可以判断它们的大小关系。

3. SUB指令：SUB指令用于进行减法运算，可以比较两个操作数的差值，并根据结果设置标志位。

通过比较两个字节的差值，可以判断它们的大小关系。

通过这些字节比较指令，程序员可以方便地比较两个字节的大小关系，并根据比较结果进行相应的逻辑操作。

例如，在排序算法中，可以使用字节比较指令来比较数组中的元素，从而实现对数组的排序。

字节比较指令在计算机中的应用非常广泛。

它不仅可以用于比较字节的大小关系，还可以用于比较其他数据类型的大小关系。

例如，可以使用字节比较指令来比较整数、浮点数等不同类型的数据。

在使用字节比较指令时，需要注意以下几点：1. 数据类型的选择：不同的数据类型需要使用不同的字节比较指令。

例如，对于无符号整数，应该使用无符号字节比较指令；对于有符号整数，应该使用有符号字节比较指令。

2. 比较结果的判断：根据比较结果设置的标志位，可以判断两个字节的大小关系。

程序员需要根据具体的需求来选择判断条件，以实现正确的逻辑操作。

3. 内存地址的访问：在比较字节时，需要注意访问内存地址的正确性。

三菱PLC传送与比较指令的用法1、比较指令CMPCMP指令有三个操作数：两个源操作数[S1.]和[S2.]，一个目标操作数[D.]，该指令将[S1.]和[S2.]进行比较，结果送到[D.]中。

CMP指令使用说明如图所示。

2、区间比较指令ZCPZCP指令是将一个操作数[S.]与两个操作数[S1.]和[S2.]形成的区间比较，且[S1.]不得大于[S2.]，结果送到[D.]中。

ZCP指令使用说明如图所示。

3、传送指令MOVMOV指令将源操作数的数据传送到目标元件中，即[S.]→[D.]。

MOV指令的使用说明如图所示。

当X0为ON时，源操作数[S.]中的数据K100传送到目标元件D10中。

当X0为OFF，指令不执行，数据保持不变。

4、移位传送指令SMOV首先将二进制的源数据（D1）转换成BCD码，然后将BCD码移位传送，实现数据的分配、组合。

源数据BCD码右起从第4位（m1=4）开始的2位（m2=2）移送到目标D2/的第3位（n=3）和第2位，而D2/的第4和第1两位BCD码不变。

然后，目标D2/中的BCD码自动转换成二进制数，即为D2的内容。

BCD码值超过9999时出错。

5、取反传送指令CMLCML指令使用说明如图所示。

将源操作数中的数据（自动转换成二进制数）逐位取反后传送。

6、块传送指令BMOVBMOV指令是从源操作数指定的元件开始的n个数组成的数据块传送到指定的目标。

如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。

BMOV指令的使用说明如图所示。

7、多点传送指令FMOVFMOV指令是将源元件中的数据传送到指定目标开始的n个目标元件中，这n个元件中的数据完全相同。

FMOV指令使用说明如图所示。

8、数据交换指令XCHXCH指令是将两个目标元件D1和D2的内容相互交换。

使用说明如图所示。

9、BCD变换、BIN变换指令BCD是将源元件中的二进制数转换为BCD码送到目标元件中。

对于l 6位或32位二进制操作数，若变换结果超出0-9999或0-99999999的范围就会出错。
