北京瑞斯康达EPON开局配置2008-8

瑞斯康达光收发配置raisecom 光纤收发设备的配置;[登录方式]用户名raisecom密码raisecom高级密码raisecom进入高级模式enable进入配置模式config[业务配置]ITN125-4FE端口分为两种类型：line和client。

使用端口类型+端口号可以进入每个端口进行业务配置。

具体可以看设备的前面板。

1、创建并激活VLANRaisecom(config)#create vlan XXXX active2、登录用户侧端口1，配置其为Access vlan100：具体配置方法Raisecom(config)#interface client 1Raisecom(config-port)#switchport accessvlan 1003、进入线路侧端口1，配置其为TRUNK口，允许VLAN100，200通过：具体配置方法Raisecom(config)#interface line 1Raisecom(config-port)#switchport mode trunkRaisecom(config-port)#switchport trunkallowed vlan 100,200[网管配置]在config模式下，输入ip address A.B.C.D（IP）+255.255.255.0（掩码）+VLAN将vlan 3配置为管理vlan ，ip地址为192.168.168.21具体配置方法：配置IP：Raisecom(config)#ip address 192.168.168.21255.255.255.0 3 配置公同体名：Raisecom(config)#snmp-server communitypublic ro Raisecom(config)#snmp-server community privaterw我公司vlan 1、2作为公司内部管理预留，不能使用。

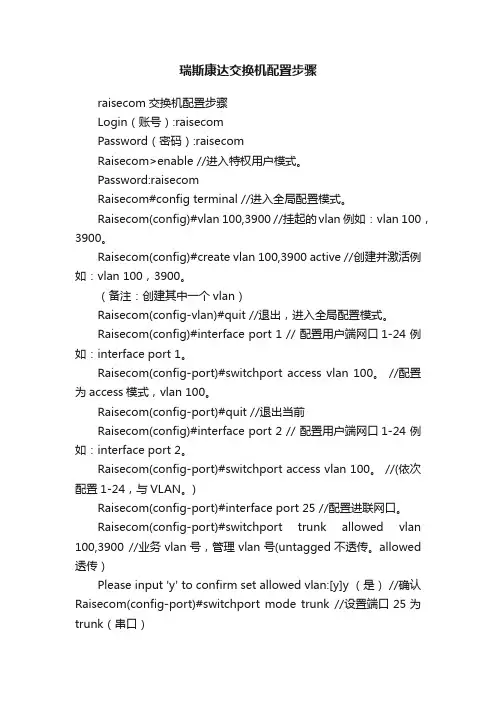

瑞斯康达交换机配置步骤raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。

Password:raisecomRaisecom#config terminal //进入全局配置模式。

Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。

Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。

（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。

Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。

Raisecom(config-port)#switchport access vlan 100。

//配置为access模式，vlan 100。

Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。

Raisecom(config-port)#switchport access vlan 100。

//(依次配置1-24，与VLAN。

)Raisecom(config-port)#interface port 25 //配置进联网口。

Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。

allowed 透传）Please input 'y' to confirm set allowed vlan:[y]y （是） //确认Raisecom(config-port)#switchport mode trunk //设置端口25为trunk（串口）Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 192.168.1.2 255.255.255.0 100 //分配交换机（ip地址，内网地址、子网掩码、管理vlan）Raisecom(config-ip)#quit //退出当前端口Raisecom#write //保存完Raisecom(config-port)#description medium-type //设置电口，或光口（copper 电口），（fiber 光口）。

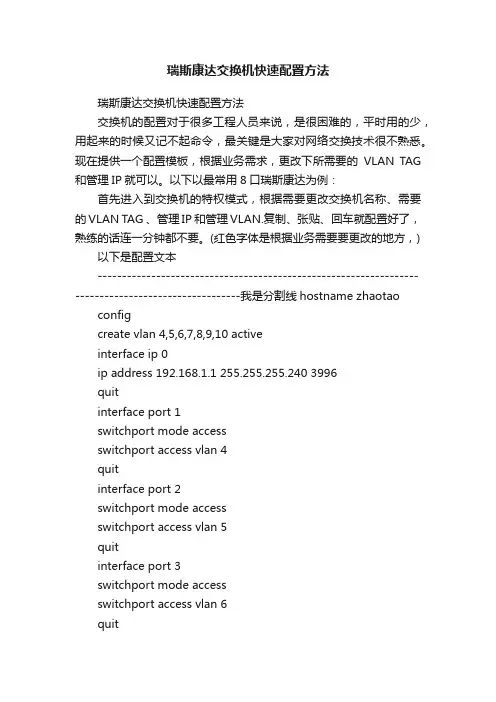

瑞斯康达交换机快速配置方法瑞斯康达交换机快速配置方法交换机的配置对于很多工程人员来说，是很困难的，平时用的少，用起来的时候又记不起命令，最关键是大家对网络交换技术很不熟悉。

现在提供一个配置模板，根据业务需求，更改下所需要的VLAN TAG 和管理IP就可以。

以下以最常用8口瑞斯康达为例：首先进入到交换机的特权模式，根据需要更改交换机名称、需要的VLAN TAG 、管理IP 和管理VLAN.复制、张贴、回车就配置好了，熟练的话连一分钟都不要。

(红色字体是根据业务需要要更改的地方，) 以下是配置文本----------------------------------------------------------------------------------------------------我是分割线hostname zhaotao configcreate vlan 4,5,6,7,8,9,10 activeinterface ip 0ip address 192.168.1.1 255.255.255.240 3996quitinterface port 1switchport mode accessswitchport access vlan 4quitinterface port 2switchport mode accessswitchport access vlan 5quitinterface port 3switchport mode accessswitchport access vlan 6quitinterface port 4switchport mode accessswitchport access vlan 7quitinterface port 5switchport mode accessswitchport access vlan 8quitinterface port 6switchport mode accessswitchport access vlan 9quitinterface port 7switchport mode accessswitchport access vlan 10quitinterface port 8switchport mode trunkswitchport trunk allowed vlan allyesquitquitwrite说明：hostname zhaotao (可以理解为交换机安装地址) config （进入编辑）create vlan 4,5,6,7,8,9,10 active （创建和激活业务vlan）interface ip 0 （进入0端口为交换机本身的地址）ip address 192.168.1.1 255.255.255.240 3996（按规划设置交换机的内网地址、子网掩码、管理vlan）quit（退出当前端口）interface port 1（进入交换机1端口设置业务vlan）switchport mode access（定义vlan的方式）switchport access vlan 4（绑定已创建和激活好的业务vlan）quit（退出当前端口）..........interface port 8（进入交换机8端口设置业务vlan）switchport mode trunk（定义vlan的方式）switchport trunk allowed vlan all（所有vlan全部通过，回车后会提示确认的yes？）yes（确认）quit（退出当前端口）quit（退出当前端口，上一个是退出端口，这个是退出config）write（保存）保存后一定重启（断电或reboot）交换机后确认配置正确无误。

瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。

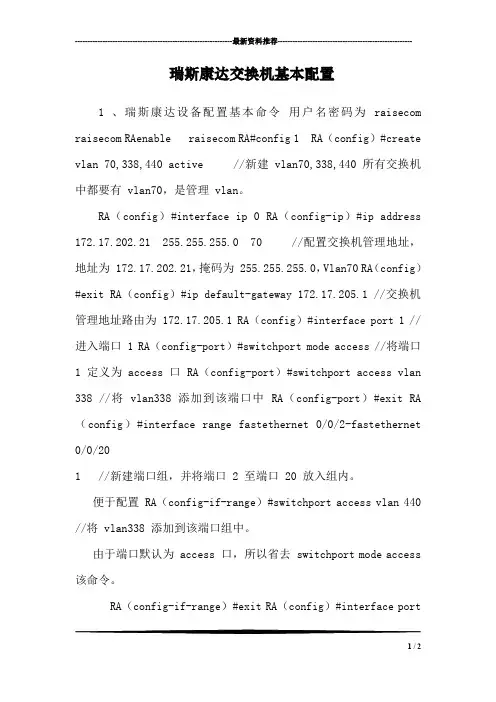

---------------------------------------------------------------最新资料推荐------------------------------------------------------瑞斯康达交换机基本配置1 、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom RAenable raisecom RA#config 1 RA（config）#createvlan 70,338,440 active //新建 vlan70,338,440 所有交换机中都要有 vlan70，是管理 vlan。

RA（config）#interface ip 0 RA（config-ip）#ip address172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为 172.17.202.21，掩码为 255.255.255.0，Vlan70 RA（config）#exit RA（config）#ip default-gateway 172.17.205.1 //交换机管理地址路由为 172.17.205.1 RA（config）#interface port 1 //进入端口 1 RA（config-port）#switchport mode access //将端口1 定义为 access 口 RA（config-port）#switchport access vlan338 //将 vlan338 添加到该端口中 RA（config-port）#exit RA （config）#interface range fastethernet 0/0/2-fastethernet0/0/20 1 //新建端口组，并将端口 2 至端口 20 放入组内。

便于配置 RA（config-if-range）#switchport access vlan 440//将 vlan338 添加到该端口组中。

瑞斯康达交换机配置步骤SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。

Password:raisecomRaisecom#config terminal //进入全局配置模式。

Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。

Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。

（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。

Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。

Raisecom(config-port)#switchport access vlan 100。

//配置为access模式，vlan 100。

Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。

Raisecom(config-port)#switchport access vlan 100。

//(依次配置1-24，与VLAN。

)Raisecom(config-port)#interface port 25 //配置进联网口。

Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。

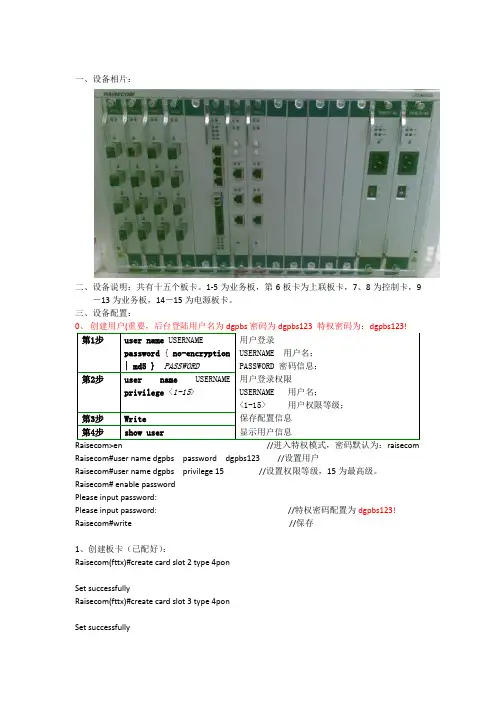

一、设备相片：二、设备说明：共有十五个板卡。

1-5为业务板，第6板卡为上联板卡，7、8为控制卡，9－13为业务板，14－15为电源板卡。

三、设备配置：Raisecom>en//进入特权模式，密码默认为：raisecom Raisecom#user name dgpbs password dgpbs123 //设置用户Raisecom#user name dgpbs privilege 15 //设置权限等级，15为最高级。

Raisecom# enable passwordPlease input password:Please input password: //特权密码配置为dgpbs123! Raisecom#write //保存1、创建板卡（已配好）：Raisecom(fttx)#create card slot 2 type 4ponSet successfullyRaisecom(fttx)#create card slot 3 type 4ponSet successfullyRaisecom(fttx)#create card slot 4 type 4ponSet successfullyRaisecom(fttx)#create card slot 6 type 4ge<cr>Raisecom(fttx)#create card slot 6 type 4ge2、（隔离端口：已配置好）Raisecom(fttx)#slot 2Raisecom(fttx-slot:2)#port-isolation enable port-list 1-4Set successfullyRaisecom(fttx-slot:2)#exRaisecom(fttx)#slot 3Raisecom(fttx-slot:3)#port-isolation enable port-list 1-4Set successfullyRaisecom(fttx)#slot 4Raisecom(fttx-slot:4)#port-isolation enable port-list 1-43、（创建VLAN及设IP，已配置好）Raisecom(config)#create vlan 1072-1103,29 active //创建VLAN。

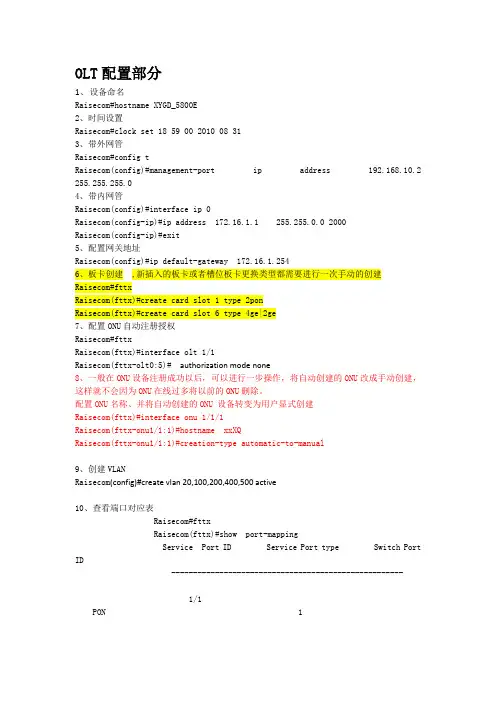

OLT配置部分1、设备命名Raisecom#hostname XYGD_5800E2、时间设置Raisecom#clock set 18 59 00 2010 08 313、带外网管Raisecom#config tRaisecom(config)#management-port ip address 192.168.10.2 255.255.255.04、带内网管Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 172.16.1.1 255.255.0.0 2000Raisecom(config-ip)#exit5、配置网关地址Raisecom(config)#ip default-gateway 172.16.1.2546、板卡创建,新插入的板卡或者槽位板卡更换类型都需要进行一次手动的创建Raisecom#fttxRaisecom(fttx)#create card slot 1 type 2ponRaisecom(fttx)#create card slot 6 type 4ge|2ge7、配置ONU自动注册授权Raisecom#fttxRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt0:5)# authorization mode none8、一般在ONU设备注册成功以后，可以进行一步操作，将自动创建的ONU改成手动创建，这样就不会因为ONU在线过多将以前的ONU删除。

配置ONU名称、并将自动创建的ONU 设备转变为用户显式创建Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#hostname xxXQRaisecom(fttx-onu1/1:1)#creation-type automatic-to-manual9、创建VLANRaisecom(config)#create vlan 20,100,200,400,500 active10、查看端口对应表Raisecom#fttxRaisecom(fttx)#show port-mappingService Port ID Service Port type Switch Port ID-----------------------------------------------------1/1PON 11/2PON 2……6/1GE 116/2GE 12…….11、配置OLT上行数据GE口VLAN模式Raisecom(config)# interface port 11Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,66 12、配置OLT下行EPON口VLAN模式Raisecom(config)# interface port 1Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,6613、配置ONU FE口的VLANRaisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#uni ethernet 1Raisecom(fttx-onu-uni1/1/1:1)#vlan mode trunkRaisecom(fttx-onu-uni1/1/1:1)#vlan trunk allowed 901,1503Raisecom(fttx-onu-uni1/1/1:1)#exitRaisecom(fttx-onu1/1:1)#uni ethernet 2Raisecom(fttx-onu-uni1/1/1:2)#vlan mode taggedRaisecom(fttx-onu-uni1/1/1:2)#native vlan 901Raisecom(fttx-onu-uni1/1/1:2)#exit14、配置同一个PON下不同ONU之间的互相访问Raisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#p2p-access add 2Raisecom(fttx-onu1/1:1)#exitRaisecom(fttx)#int onu 1/1/2Raisecom(fttx-onu1/1:2)# p2p-access add 115、配置ONU 的FE口隔离Raisecom(fttx)#int onu 0/5/1Raisecom(fttx-onu0/5:1)#uni ethernet 1Raisecom(fttx-onu-uni0/5/1:1)#switchport isolation enableONU更换ONU更换：PON 1/1口下的第一个ONU故障，需更换，新ONU的MAC地址为000e.5e00.0002 Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#rebind mac 000e.5e00.0002新ONU更换上去后，会注册成为onu 1/1/1，然后自动读取onu 1/1/1的配置；查看设备的学习到的MAC地址：Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#show interfaceonu 1/1/1 mac-address-table l2-address allRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt1:1)#show interface olt 1/1 mac-address-table l2-addressRaisecom#show mac-address-table l2-address port 5EOC配置部分在olt上通过partner方式配置ISCOM5800(fttx)#int onu 4/1/6ISCOM5800(fttx-onu4/1:6)#partner discovery enable--------》启用partner发现协议ISCOM5800(fttx-onu4/1:6)#show int onu 4/1/6 partner ------》查看发现的设备 Device ID : 2Device name : ISCOM4002Device type : homePlugAVDevice SN :MAC address : 000e.5e07.272eHW version : A.3SW version : 1.10.11Boot version: 1.10.3IP address type : ManualIP address : 192.168.15.219[255.255.255.0]Default GW : 192.168.15.1Outband IP address : 192.168.1.100[255.255.255.0]Outband Default GW : 192.168.1.1MNG VLAN : CVLAN 0[SVLAN 0][Pri 5]ISCOM5800(fttx-onu4/1:6)#partner 2 mng-ip 192.168.10.3 default-gw192.168.10.1 vlan 100 0 5注意：配置vlan 时，svlan 为0 代表不打外层标签。

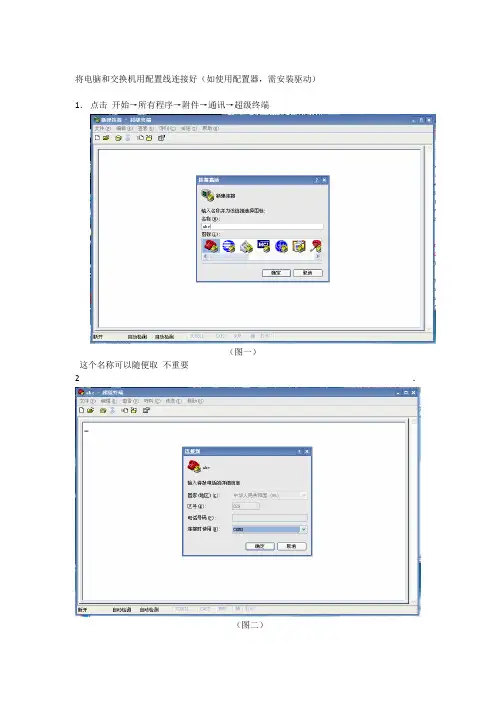

将电脑和交换机用配置线连接好（如使用配置器，需安装驱动）
1．点击开始→所有程序→附件→通讯→超级终端
（图一）
这个名称可以随便取不重要
2．
（图二）
第一次进入会要求输入区号直接输029就可以
“连接时使用”要求选择端口端口可以在设备管理器-—端口种查看（一般为COM3）3．
(图三)
图二点击确定后弹出图三点击还原默认设置然后确定
4．
(图四）
进入配置界面后按回车会弹出图四,默认密码1234，输入1234后会自动跳转到图五5．
（图五）
输入“2”对端口进行VLAN划分
（图六）
划分完毕后按任意键到图七
（图七）继续输入“2”为交换机配置上行口
(图八）
输入：“m"
输入：“1”配置完成接着输入：“q”退出
输入：“y”保存设置配置完成。

瑞斯康达交换机基本配置1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440 所有交换机中都要有vlan70，是管理vlan。

RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70//配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20 1//新建端口组，并将端口2至端口20放入组内。

便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。

由于端口默认为access口，所以省去switchport mode access该命令。

RA（config-if-range）#exitRA（config）#interface port 23//进入端口23RA（config-port）#switch mode trunk//将该端口定义为trunk口RA（config-port）#switchport trunk allowed vlan 70,338,440//该端口允许vlan70,338,440通过RA（config-port）#exitRA（config）#exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line。

//新建 70 掩码为1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>e nable raisecom1 RA#co nfigRA( config ) #create vlan 70,338,440 activevla n70,338,440所有交换机中都要有vlan70，是管理vlan 。

RA (config )#interface ip 0RA (con fig-ip )#ip address 172.17.202.21 255.255.255.0 //配置交换机管理地址，地址为172.17.202.21255.255.255.0，Vlan70RA (config )#exitRA (config )#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA( config )#interface port 1//进入端口 1RA (con fig-port )#switchport mode access//将端口 1定义为access 口RA (con fig-port )#switchport access vla n 338//将vian338添加到该端口中RA (con fig-port )#exitRA(config ) #interface range fastethernet 0/0/2-fastethernet0/0/20// 新建端口组，并将端口 2 至端口 20 放入组内。

便于配置RA( config-if-range )#switchport access vlan 440// 将 vlan338 添加到该端口组中。

由于端口默认为 access 口，所以省去 switchport mode access 该命令。

RA( config-if-range )#exitRA(config ) #interface port 23// 进入端口 23RA( config-port )#switch mode trunk// 将该端口定义为 trunk 口RA( config-port )#switchport trunk allowed vlan 70,338,440// 该端口允许 vlan70,338,440 通过RA( config-port )#exitRA(config ) #exitRA#write // 保存，必要的一步2、瑞斯康达设备故障处理基本命令1) 查看交换机端口状态2) 查看交换机端口描述3) 查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达 551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为 line ，下行口为 client 口即可，将原来的 eth ， ge 口命令改为 client ， line 。

目录第8章 VLAN配置..................................................................................................................8-18.1 简介....................................................................................................................................8-18.1.1 VLAN的产生...........................................................................................................8-28.1.2 VLAN的实现...........................................................................................................8-48.1.3 VLAN间的通信........................................................................................................8-78.1.4 VLAN Trunk.............................................................................................................8-98.1.5 VLAN聚合.............................................................................................................8-108.1.6 VLAN的Stacking和Mapping功能.......................................................................8-108.1.7 VLAN Damping功能.............................................................................................8-118.1.8 参考信息................................................................................................................8-118.2 配置基于端口的VLAN.....................................................................................................8-118.2.1 建立配置任务.........................................................................................................8-118.2.2 创建VLAN并配置其属性......................................................................................8-138.2.3 配置交换式以太网接口的属性...............................................................................8-138.2.4 将交换式以太网接口加入到VLAN中....................................................................8-148.2.5 配置VLAN间路由.................................................................................................8-148.2.6 检查配置结果.........................................................................................................8-158.3 配置子接口支持VLAN间的通信......................................................................................8-158.3.1 建立配置任务.........................................................................................................8-158.3.2 配置子接口的IP地址............................................................................................8-168.3.3 配置子接口封装dot1q...........................................................................................8-168.3.4 检查配置结果.........................................................................................................8-178.4 配置VLAN Trunk.............................................................................................................8-178.4.1 建立配置任务.........................................................................................................8-178.4.2 配置接入VLAN......................................................................................................8-188.4.3 配置端口允许多个VLAN通过...............................................................................8-188.4.4 检查配置结果.........................................................................................................8-198.5 配置VLAN聚合...............................................................................................................8-198.5.1 建立配置任务.........................................................................................................8-198.5.2 配置sub-VLAN......................................................................................................8-208.5.3 创建super-VLAN...................................................................................................8-218.5.4 配置VLAN接口的IP地址.....................................................................................8-218.5.5 配置super-VLAN的ARP代理功能.......................................................................8-228.5.6 检查配置结果.........................................................................................................8-228.6 配置VLAN的Stacking和Mapping功能.........................................................................8-228.6.1 建立配置任务.........................................................................................................8-228.6.2 配置VLAN Stacking功能......................................................................................8-238.6.3 配置VLAN Mapping功能......................................................................................8-238.6.4 检查配置结果.........................................................................................................8-24 8.7 配置VLAN Damping功能................................................................................................8-248.7.1 建立配置任务.........................................................................................................8-248.7.2 配置VLAN Damping功能.....................................................................................8-258.7.3 检查配置结果.........................................................................................................8-25 8.8 维护..................................................................................................................................8-258.8.1 清除VLAN报文统计信息......................................................................................8-258.8.2 调试VLAN.............................................................................................................8-25 8.9 配置举例...........................................................................................................................8-268.9.1 配置VLAN示例.....................................................................................................8-268.9.2 配置基于端口的VLAN示例...................................................................................8-288.9.3 配置不同VLAN通过路由器通信示例....................................................................8-318.9.4 配置VLAN与非VLAN通过路由器通信示例.........................................................8-348.9.5 配置VLAN Trunk示例...........................................................................................8-358.9.6 配置Trunk接口示例..............................................................................................8-388.9.7 配置VLAN聚合示例..............................................................................................8-39 8.10 故障处理.........................................................................................................................8-438.10.1 向VLAN中加入端口失败....................................................................................8-438.10.2 删除VLAN失败...................................................................................................8-448.10.3 配置VLAN接口失败............................................................................................8-448.10.4 把VLAN设置成super-VLAN失败......................................................................8-458.10.5 把VLAN加入到super-VLAN时失败...................................................................8-458.10.6 从Trunk端口中删除VLAN时失败......................................................................8-46第8章 VLAN配置虚拟局域网VLAN（Virtual Local Area Network）用来把某些特定的用户从逻辑上进行划分，而无需考虑他们所在的物理位置。

EPON开局数据配置及案例总结滨州联通设备维护中心王云兰从2008年下半年开始，滨州联通陆续开通EPON设备，主要布放在新建小区、写字楼内。

市区选取的设备主要是华为MA5680T（OLT）＋MA5620E(ONU),通过IP承载网挂接在NGN核心设备上实现窄带业务。

目前全市已经开通180个ONU网点。

网络拓扑图：现以华为MA5680T（OLT）＋MA5620E(ONU)为例，将EPON开局数据配置方法及日常维护中遇到的由于数据原因导致的故障案例总结出来，供大家参考。

一、地址分配设备类型外层标签管理VLANPPPOE VLAN 语音VLAN管理地址MG IP MGC IP 网管ONTMACMA5680T 3101 144 / / 218.56.169.186 / / /MA5620E / 401 3000--3023 505 10.254.224.2---15 10.3.127.132--14510.3.124.4 暂无0018-8287-BED5二、softx3000侧数据配置1、 ADD MGW: EID="10.3.127.132:2944", GWTP=AG, MGWDESC="EPON", MGCMODULENO=23,PTYPE=H248, LA="10.3.124.4", RA1="10.3.127.132", RP=2944, NOTHWDEV=FALSE;2、ADB VSBR: SD=K'3800000, ED=K'38000015, LP=0, DID=ESL, MN=23,EID="10.3.127.132:2944", STID="0", RCHS=0, CSC=10, NS=CLIP-1, CNTRX=NO, PBX=NO, CHG=YES, TFPT=T_PORE, ENH=NO;三、MA5680T（OLT）侧数据配置huawei(config)#sysname BZ_XinDaLou_MA5680T //修改主机名huawei(config)#autosave time 07:00:00huawei(config)#autosave interval on onhuawei(config)#emu add 0 fan 0 1 //添加环境监控huawei(config)#interface emu 0huawei(config-if-fan-0)#fan speed mode automatichuaweiconfig#mac-address timer 30 //设置MAC地址老化时间huaweiconfig#ring check enable //设置环路检测功能huawei(config-if-fan-0)#ont resume resource resume //设置ONT下发策略(HG850EC01B022版本与MA5680T配合情况下使用该)huawei(config)#vlan 144 stand //建立网管VLANhuawei(config)#vlan 3101 smart //建立外层VLANhuawei(config)#vlan attrib 3101 q-in-q //设置VLAN 3101的属性为QINQ huawei(config)#port vlan 144 0/19 0 //将上行口添加到VLAN huawei(config)#port vlan 3101 0/19 0 //将上行口添加到VLANhuawei(config)#vlan 505huawei(config)#port vlan 505 0/19 0huawei(config)#vlan 401huawei(config)#port vlan 401 0/19 0huawei(config)#interface vlanif 144huawei(config-if-vlanif144)# ip address 218.56.169.186 255.255.255.252 //添加OLT管理地址huawei(config)# ip route-static 0.0.0.0 0.0.0.0 218.56.169.185 //添加网管路由huawei(config)#snmp-agent community read public //网管写团体名huawei(config)#snmp-agent community write private //网管读团体名huawei(config)# snmp-agent target-host trap address x.x.x.x securityname N2000serverv1 huawei(config)#snmp-agent trap enable standardhuawei(config)#ont-profile add epon profile-id 30 profile-name //创建ONT模板//NT管理模式<1-SNMP, 2-SNMP-NOPARA, 3-OAM> MA5620E选择“1-SNMP”//UNI属性是否关注<1-不关注, 2-关注> MA5620E选择“1-不关注”huawei(config)#interface epon 0/1 //进入EPON单板配置模式：0框1槽huawei(config-if-epon-0/1)#port 0 tag-based-vlan //基于端口的VLAN：0号PON口huawei(config-if-epon-0/1)# port 0 ont-auto-find enable 打开PON口自动发现huawei(config-if-epon-0/1)#ont confirm 0 ontid 1 mac-auth 0018-8287-BED5profile-id 30huawei(config-if-epon-0/1) #ont ipconfig 0 1 ip-address 10.254.224.2 . mask255.255.255.128 gateway 10.254.224.1 manage-vlan 401 // 为MDU下发三层接口IP和管理VLAN huawei(config-if-epon-0/1) #quithuawei(config)#service-port vlan 401 epon 0/1/0 ont 1 multi-service user-vlan 401 //建立ONU网管业务流OLT侧的业务数据：huawei(config)# service-port 1 vlan 3101 epon 0/1/0 ont all multi-service user-vlan 3000 to3223 //添加数据业务流huawei(config)# service-port 17 vlan 505 epon 0/1/0 ont 1 multi-service user-vlan 505 //添加语音业务流huawei(config)#telnet 10.254.224.2 //登陆ONU设备四、MA5620E侧配置（在onu里操作）huawei(config)#sysname BZ_XinDaLou_MA5620E_1 //修改主机名huawei(config)#vlan 401 //建立网管VLAN （此步骤可省，已在OLT下发）huawei(config)# vlan 3000 to 3015 //建立PPPOE VLANhuawei(config)#vlan 505 //建立语音 VLANhuawei(config)#port vlan 401 0/0 1 //将上行口添加到VLAN （此步骤可省略，已在OLT下发）huawei(config)#port vlan 3000 to 3015 0/0 1 //将上行口添加到VLANhuawei(config)#port vlan 505 0/0 1 //将上行口添加到VLANhuawei(config)#interface vlanif 401 //进入VLAN401虚接口（此步骤可省略，已在OLT下发）huawei(config-if-vlanif-401) #ip address 10.254.224.2 255.255.255.128 //网管IP （此步骤可省略，已在OLT下发）huawei(config)#ip route-static 0.0.0.0 0.0.0.0 10.254.224.1 //网管默认路由（此步骤可省略，已在OLT下发）huawei(config)#vlan desc 401 description "manage" 对vlan401做修饰huawei(config)#vlan desc 505 description "voip" 对vlan505做修饰huawei(config)#interface vlanif 505 //进入VLAN3599虚接口huawei(config-if-vlanif-3599) # ip address 10.3.127.132 255.255.255.128 //配置三层接口，以实现经过OLT与软交换互通huawei(config)#quithuawei(config)#ip route-static 10.3.124.4 255.255.255.128 10.3.127.129 //到软交换精确路由huawei(config)# voip //进行VOIP模式huawei (config-voip)# ip address media 10.3.127.132 10.3.127.129//增加媒体IP huawei (config-voip)# ip address signaling 10.3.127.132 // 增加信令IPhuawei (config-voip)# quit //退出VOIP模式huawei(config)#interface h248 0 //增加一个H.248接口huawei (config-if-h248-0)# if-h248 attribute mgip 10.3.127.132 mgport 2944 transfer udphuawei (config-if-h248-0)# if-h248 attribute mgcip_1 10.3.124.4 mgcport_1 2944 huawei (config-if-h248-0)# if-h248 attribute mg-media-ip 10.3.127.132huawei (config-if-h248-0)# if-h248 attribute start-negotiate-version 1huawei (config-if-h248-0)# reset coldstart //复位H.248接口huawei (config-if-h248-0)#display if-h248 state 验证是否注册成功huawei (config-if-h248-0)#quithuawei(config)#esl user //进入esl-user模式huawei (config-esl-user)# mgpstnuser batadd 0/2/1 0/2/16 0 terminalid 0//批增加用户huawei(config)# pstnporthuawei (config-pstnport)# pstnport attribute batset 0/2/1 0/2/16polarity-reverse-mode hard-polarity-reverse //增加端口反极性添加数据业务：huawei(config)#Undo service-port allhuawei(config)# service-port 0 vlan 3000 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 6service-port 1 vlan 3001 eth 0/1/2 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 3002 eth 0/1/3 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 3003 eth 0/1/4 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 3004 eth 0/1/5 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 3005 eth 0/1/6 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 3006 eth 0/1/7 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 3007 eth 0/1/8 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 3008 eth 0/1/9 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 3009 eth 0/1/10 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 3010 eth 0/1/11 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 3011 eth 0/1/12 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 3012 eth 0/1/13 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 3013 eth 0/1/14 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 3014 eth 0/1/15 user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 3015 eth 0/1/16 user-vlan untagged rx-cttr 6 tx-cttr 6 //创建业务流huawei(config)#ping 10.3.124.4 测试与上端软交换是否互通huawei(config)#ping 10.254.224.1 测试宽带管理是否互通五、由于数据原因导致的故障案例总结1、某日开通一个ONU网点后，媒体网关状态正常，用DSP EPST显示用户状态也正常，但用户无拨号音。

瑞斯康达配置脚本说明（1）1、初始化配置login:raisecompassword:raisecomRaisecom>enablePassword:raisecomRaisecom#hostname iscom2126-ea-ma-pwriscom2126-ea-ma-pwr#user name raisecom password raisecomiscom2126-ea-ma-pwr#clock set 01 36 11 2012 06 08iscom2126-ea-ma-pwr#config2、交换机保护配置iscom2126-ea-ma-pwr(config)#spanning-tree disable 关闭生成树协议iscom2126-ea-ma-pwr(config)#loopback-detection enable port-list 1-24 开启环路检查功能iscom2126-ea-ma-pwr(config)#storm-control broadcast enable port 1-24 开启广播风暴抑制iscom2126-ea-ma-pwr(config)#ip igmp snooping vlan-list 4000 immediate-leave 开启IGMP SNOOPING3、交换机端口配置iscom2126-ea-ma-pwr(config)#create vlan 5，4000 active 创建VLAN并激活iscom2126-ea-ma-pwr(config)#interface range 1-24 进入批量端口配置模式iscom2126-ea-ma-pwr(config-range)#switchport mode access 将端口设置为ACCESS模式iscom2126-ea-ma-pwr(config-range)#switchport access vlan 4000 为端口打VLAN标记iscom2126-ea-ma-pwr(config-range)#switchport protect 开启端口保护iscom2126-ea-ma-pwr(config-range)#quitiscom2126-ea-ma-pwr(config)#interface range 25-26 进入上联端口iscom2126-ea-ma-pwr(config-range)#descriptioniscom2126ea-ma-pwr-25 创建端口描述信息iscom2126-ea-ma-pwr(config-range)#switchport mode trunk 配置端口为TRUNK模式iscom2126-ea-ma-pwr(config-range)#switchport trunk allowed vlan 5,4000 confirm 允许透传VLAN5，4000iscom2126-ea-ma-pwr(config-range)#switchport trunk untagged vlan remove 1 不透传VLAN 1iscom2126-ea-ma-pwr(config-range)#quit4、交换机管理配置switchport trunk allowed vlan 5iscom2126-ea-ma-pwr(config)#interface ip 0iscom2126-ea-ma-pwr(config-ip)#ip address 172.22.103.14 255.255.248.0 5 配置交换机管理IP地址及对应的VLAN iscom2126-ea-ma-pwr(config-ip)#quitiscom2126-ea-ma-pwr(config)#ip default-gateway 172.22.103.254 配置默认网关iscom2126-ea-ma-pwr(config)#quitiscom2126-ea-ma-pwr(config)#snmp-server enable traps 开启SNMP功能iscom2126-ea-ma-pwr(config)#snmp-server communityprivate view raisecomview rw 设置团体名、其对应的视图和访问权iscom2126-ea-ma-pwr(config)#snmp-server community public view raisecomview roiscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c public 设置目标主机地址iscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c privateiscom2126-ea-ma-pwr(config)#logging on 设置SYSLOG功能iscom2126-ea-ma-pwr(config)#logging host 172.16.27.243 local0 alerts5、保存配置并检查iscom2126-ea-ma-pwr#writeiscom2126-ea-ma-pwr#show running-configiscom2126-ea-ma-pwr#show startup-config6、查看状态iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address vlan 4000 | ex 25 查看MAC地址iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address port 26iscom2126-ea-ma-pwr(config)#show interface ip 查看IP接口信息iscom2126-ea-ma-pwr(config)#show interface port 查看端口信息iscom2126-ea-ma-pwr(config)#show poe port-list 1-24 detail 查看POE供电情况iscom2126-ea-ma-pwr(config)#interface port 1iscom2126-ea-ma-pwr(config-port)#poe disable 关闭POE供电iscom2126-ea-ma-pwr(config-port)#poe enable 开启POE供电iscom2126-ea-ma-pwr(config-port)#shutdowniscom2126-ea-ma-pwr(config-port)#no shutdowniscom2126-ea-ma-pwr(config-port)#quit7、重启交换机iscom2126-ea-ma-pwr#reboot now8、删除配置iscom2126-ea-ma-pwr#erase。
