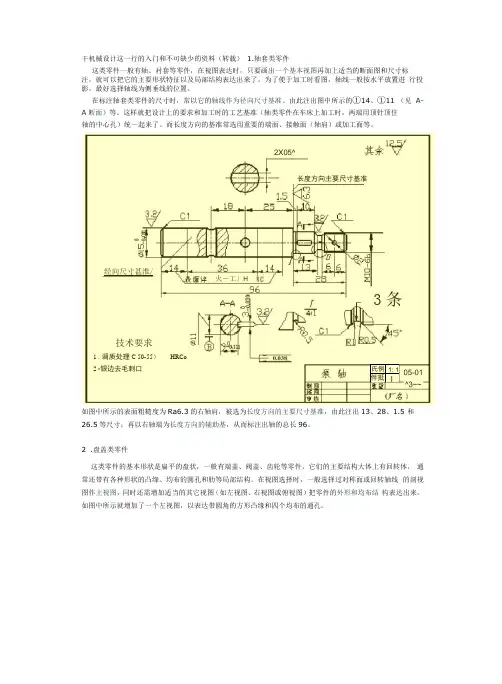

干机械设计这一行的入门和不可缺少的资料（转载） 1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标 注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进 行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的①14、①11 （见 A-A 断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5 和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2 .盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体， 通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线 的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结 构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
氏例 1: 1件抵 ]轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
经向尺寸甚淮/2X05^火―工〕HHRCo0.038技术要求1 .调质处理C 50-55）2 •银边去毛刺口3条05-01 ^3~~长度方向主要尺寸基准技术要求1.替件应经时效处理，消除内应丈L2 .未注明铸造圆角为RIF%在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选 用重要的端面。
3 .叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作 位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、 断面图等表达方法来表达零件的局部结构。
第九章零件图★轴类★盘类★箱体类★标准件根据零件的作用及其结构, 通常分为以下几类：组成机器的最小单元称为零件。
齿轮轴齿轮箱盖端盖箱体滚动轴承齿轮减速箱螺栓9.1 零件图的作用与内容表达单个零件的图样称为零件图。
一、零件图的作用:加工制造、检验、测量零件。
二、零件图的内容:⒈一组视图表达零件的结构形状。
⒉完整的尺寸确定各部分的大小和位置。
⒊技术要求加工、检验达到的技术指标。
⒋标题栏零件名称、数量、材料9.2 零件图的视图选择为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。
如：轴套一个视图即可Φ1025Φ18⒈完全⒉正确⒊清楚零件各部分的结构、形状及其相对位置表达完全且唯一确定。
视图之间的投影关系及表达方法要正确。
所画图形要清晰易懂。
一、视图选择的要求:⒈分析零件几何形体、结构功用加工方法二、视图选择的方法及步骤要分清主要、次要形体形状与功用有关形状与加工方法有关⒉选主视图零件的安放位置投射方向加工位置（轴、盘类）工作位置（支架、壳体类）⒊选其它视图能清楚地表达主要形体的形状特征首先考虑表达主要形体的其它视图，再补全次要形体的视图。
⒋方案比较在多种方案中比较，择优。
工件旋转车床车刀移动三、典型零件的视图表达承座⑴分析零件功用：支撑轴及轴上零件。
结构：分析四部分主要形体的相对位置关系。
形体：轴承孔、底版、支撑板、肋板等。
轴承孔肋板支撑板底版装油杯孔螺钉孔轴承座功用图端盖轴承齿轮轴轴承座轴承座⒈支架类零件⑵选择主视图●零件的安放位置轴承座的工作位置。
●投射方向主视图主视图表达了零件的主要部分：轴承孔的形状特征，各组成部分的相对位置，三个螺钉孔，凸台也得到了表达。
轴承座⑶选其它视图向局部视图表达上撑板断面及肋板断面的形状。
CCAA BBDDB －B A －A还需选择什么视图呢？,表达轴承孔的内部结构及肋板形状。
D 向视图表达底板的形状。
B B⑷方案比较CCB －B视图方案二:左视图位置对调。
