火检冷却风系统改造

嘉峪关宏晟电热有限责任公司二期工程FSSS火检及冷却风系统技术规范书1. 总则1.1本技术规范书适用于嘉峪关宏晟电热有限责任公司二期工程2X300MW机组FSSS火焰检测器及其冷却风系统的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准、规程和规范的条文，投标商应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。

投标商在投标文件中应详细列出包括设计、供货、安装和验收指导、设备及配套附件、连接件、材料等所采用的标准、规程和规范名称，并能应招标方要求提供标准、规程和规范全文供审查确认。

1.3投标商应在投标文件中详细列出设备及配套附件、连接件、材料的供货清单。

1.4投标商如对本技术规范书中的技术条款有异议，应以书面形式明确提出，在征得招标方同意后，方可对有关条文进行修改。

如招标方不同意修改，则仍以招标方意见为准。

如投标文件与本技术规范书之间有明显的差异，投标商应在偏差表中列出，并给以充分的说明和提供相应的证明资料；如投标商没有以书面形式对本技术规范书明确提出异议，那么招标方认为投标商提供的产品完全符合本技术规范书的要求。

1.5在签订合同之后，到投标商开始制造之日的这段时间内，招标方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，投标商应执行这个要求。

具体内容由双方共同商定。

1.6本技术规范书所使用的标准如与投标商所执行的标准不一致时，按较高标准执行。

1.7投标文件必须用中文进行编写。

所有数据的单位均采用国际单位。

投标商提供的技术文件应包括所有的图纸、样本、说明书、操作和维修手册以及类似性质的其他手册或资料、相互通讯等，均应使用中文。

不论在合同谈判及签约后的工程项目建设期间，中文是主要的工作语言。

若文件为英文，应同时附中文说明。

陆亿江（大唐洛河发电厂，安徽　淮南 ２３２００８） 大唐洛河发电厂１～４号机组均为３００　ＭＷ燃煤发电机组，其中１，２号机组采用双炉膛式汽包锅炉，３，４号机组采用单炉膛汽包锅炉。

４台锅炉安全监控系统（ＦＳＳＳ）的火焰监测系统均采用ＦＯＲＮＹ公司的火焰监测器。

１，２号机组进行技术改造后，火焰检测系统经常火检不稳。

从日常缺陷的统计来看，与火检有关的缺陷占热控保护班缺陷总数的９０％，而其中１，２号炉的火检不稳又占到近９０％，且很多是在锅炉负荷２００　ＭＷ以上甚至更高的情况下发生的。

在锅炉负荷小于１７０　ＭＷ时，个别火检有时会出现检测不到火焰信号的现象。

这种情况的直接后果是使与该火检对应的给粉机或油枪退出运行，造成燃烧器内部燃烧不稳定；同时，对机组的正常稳定运行，也是一个不容忽视的不安全因素。

１ 原因分析 自从１，２号锅炉火检不稳的现象出现以来，热控保护班在历次大、小修中均利用停炉期间更换火检镜片和光纤，并且加大清洁冷却风机滤网的频率，确保冷却风畅通，但仍未解决问题。

常常是刚点火不久，就有火检发生故障，而且发现新换的镜片已被烧坏，镜片上沾有炉膛内迸入的焦渣。

从这些现象可以判断，相对于炉膛内压力，冷却风的风压、风量相对不足是造成１，２号锅炉火检不稳的原因。

与未发生同样火检问题的３，４号炉进行比较发现，虽然１，２号炉的火检与３，４号炉的火检有着相同的冷却风机系统，但１，２号炉有４８只火检，而３，４号炉只有２４只火检，致使１，２号炉每只火检的冷却风量只有３，４号炉每只火检的一半，这也进一步说明上述判断是正确的。

２ 解决方法２．１ 加装１台同型号的冷却风机 加装的方法有２种：锅炉火检不稳的原因及系统改进电力安全技术Jishugaizao技术改造第９卷　（２００７年第１期） （１）　加装后的冷却风机与原有的冷却风机各为２４只火检提供冷却风，形成各自独立运行的２个冷却风系统，使每只火检的冷却风量、风压得到提高。

但是这种方法不能保持原有的母管环形供风，同时还需对“火检探头冷却风压力低”保护的逻辑进行改动。

阐述火检系统的应用问题与改进措施火焰检测器的作用是对火焰进行检测和监视，在锅炉点火、低负荷运行或有异常情况时，防止锅炉灭火或炉内爆炸事故，确保锅炉安全运行。

按照《火电厂煤粉炉燃烧防爆规程》中规定，蒸发量在670t/h及以上的锅炉应配有炉膛安全监控装置（FSSS），其中包括各单火嘴及各层火焰监测在内必须配有炉膛火焰监测装置。

目前，国外进入中国市场的火检产品，包括FORNEY、BAILY、ABB、CE 等公司的多种型号的火焰监测装置，某电厂2×600MW机组炉膛火焰检测系统采用美国FORNEY公司生产的IDD-IIU型智能动态火焰检测器，能够对油火焰、煤火焰进行准确的检测和识别。

1 电厂火检系统配置情况某电厂2×600MW机组锅炉为哈尔滨锅炉厂HG-1900/25.4-YM4型锅炉，锅炉为一次中间再热、超临界压力变压运行带内置式再循环泵启动系统的本生（Benson）直流锅炉，单炉膛、平衡通风，燃烧器采用30只低NOX轴向旋流燃烧器（LNASB）前后墙布置、对冲燃烧，火检系统采用美国FORNEY公司产品，探头型号为IDD-IIU，放大器型号为RM-IDD。

单台锅炉共配置火检探头55只，其中油火检25只、煤火检30只，与25只油燃烧器和30只煤燃烧器一一对应，等离子点火装置不设火检。

该系统自投入使用以来，系统运行稳定，维护成本和工作量较少，可靠性较高，火焰检测基本能正确反映锅炉燃烧状况，未发生过误动和拒动，较好地实现了防止锅炉灭火爆炸的功能。

但在实际运行过程中，也暴露出一些问题，需要引起注意并进行研究改进。

2 火检系统的组成及工作原理2.1 火检系统的组成FORNEY IDD-IIU型火检系统主要有火焰监测系统、冷却风及辅助系统，其中火检系统包括火检光纤、IDD-IIU型火检探头、RM-IDD型放大器等；火检冷却风系统主要是给探头和光纤起冷却作用，主要有火检冷却风机及提供联锁保护用的压力开关等。

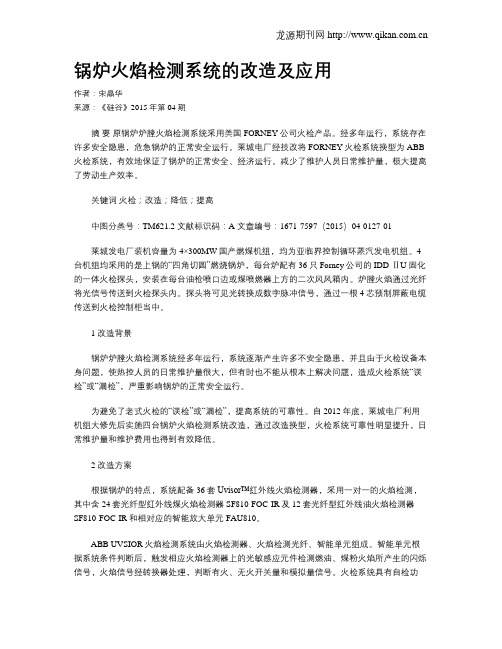

锅炉火焰检测系统的改造及应用作者：宋晶华来源：《硅谷》2015年第04期摘要原锅炉炉膛火焰检测系统采用美国FORNEY公司火检产品。

经多年运行，系统存在许多安全隐患，危急锅炉的正常安全运行。

莱城电厂经技改将FORNEY火检系统换型为ABB 火检系统，有效地保证了锅炉的正常安全、经济运行。

减少了维护人员日常维护量，极大提高了劳动生产效率。

关键词火检；改造；降低；提高中图分类号：TM621.2 文献标识码：A 文章编号：1671-7597（2015）04-0127-01莱城发电厂装机容量为4×300MW国产燃煤机组，均为亚临界控制循环蒸汽发电机组。

4台机组均采用的是上锅的“四角切圆”燃烧锅炉，每台炉配有36只Forney公司的IDD-ⅡU固化的一体火检探头，安装在每台油枪喷口边或煤喷燃器上方的二次风风箱内。

炉膛火焰通过光纤将光信号传送到火检探头内。

探头将可见光转换成数字脉冲信号，通过一根4芯预制屏蔽电缆传送到火检控制柜当中。

1 改造背景锅炉炉膛火焰检测系统经多年运行，系统逐渐产生许多不安全隐患，并且由于火检设备本身问题，使热控人员的日常维护量很大，但有时也不能从根本上解决问题，造成火检系统“误检”或“漏检”，严重影响锅炉的正常安全运行。

为避免了老式火检的“误检”或“漏检”，提高系统的可靠性。

自2012年底，莱城电厂利用机组大修先后实施四台锅炉火焰检测系统改造，通过改造换型，火检系统可靠性明显提升，日常维护量和维护费用也得到有效降低。

2 改造方案根据锅炉的特点，系统配备36套Uvisor™红外线火焰检测器，采用一对一的火焰检测，其中含24套光纤型红外线煤火焰检测器SF810-FOC-IR及12套光纤型红外线油火焰检测器SF810-FOC-IR和相对应的智能放大单元FAU810。

ABB UVSIOR火焰检测系统由火焰检测器、火焰检测光纤、智能单元组成。

智能单元根据系统条件判断后，触发相应火焰检测器上的光敏感应元件检测燃油、煤粉火焰所产生的闪烁信号，火焰信号经转换器处理，判断有火、无火开关量和模拟量信号。

3、4号炉煤火检光纤频繁烧坏原因分析及改造李志忠贵州黔西中水发电有限公司贵州黔西 551500摘要：我厂3、4机组分别为2006年9月和12月投产，火检检测装置运行一直很好。

但在2010年以来，我厂3、4号炉煤火检光纤发生频繁烧坏的现象，每月至少要更换10支火检光纤，不仅增加检修人员的劳动强度，还大幅度提高了检修维护成本，当机组负荷比较低时极大的威胁机组的安全稳定运行，给机组留下了安全隐患。

班组利用3号机组A修机会，仔细对3号炉煤火检光纤进行了详细检查，查找和分析光纤烧坏的原因，提出整改方案，经设备改造后，光纤烧坏原因得以解决，大大提高了煤火检运行的稳定性，同时保证机组的安全稳定运行。

关键词：火检光纤烧坏改造一、概述我厂3、4号机组锅炉是巴威公司生产的“W”型燃烧锅炉，其配置的火检系统是美国FORNEY公司的带内部火焰继电器的一体化探头。

每台炉前后拱共16只煤粉燃烧器和16只油燃烧器。

其中16只煤火检是光纤式的检测装置，16只油火检是非光纤式的检测装置，直接观看炉膛内部的火焰情况。

每台炉分别使用FORNEY UNIFLAME 95IRS2型红外传感器（煤火检）和295UVS2型紫外传感器（油火检）火焰探头，火焰探头传感器内部有火焰继电器，可调整ON/OFF门槛值，不需远程火焰放大器。

探头能自动选择检测相关的频率和探头增益，21种火焰闪烁频率选择；4种用来存储设定值的可选编程文件，通过FORNEY WINDOWS 95/98NT应用软件，增加了远程通讯功能（FS950W通讯软件）。

每套火检配有两台互为备用的冷却风机，每支火检配置一路探头冷却风对火检探头加以空气冷却和清洁处理。

FORNEY UNIFLAME 95IRS2型红外传感器煤火检探头，在机组投运以来，运行了3年多的一直检测良好，但在今年，3、4号炉煤火检光纤分别出现导管前端光导头积灰严重，积灰阻挡光纤透镜，使探头看不到火。

另外，还发现大部分煤火检光纤前端部分有高温烧坏的迹象，导致光纤透光性差等现象。

FSSS系统(煤粉锅炉)一、FSSS系统概述我国大型电站锅炉炉膛和制粉系统爆炸事故时有发生,造成设备严重破坏,危及人身安全,影响电力工业安全生产。

对于大容量锅炉来说，炉膛内可燃混合物积存到发生爆炸往往发生在一、二秒时间内，运行人员根本来不及反应，同时随着锅炉容量增加，设备日益复杂，要监控的项目很多，特别是在起停过程中操作十分频繁，即使最熟练的运行人员，误操作也难免发生，因此对于大容量的锅炉必需具备一个周密可靠的安全监控系统。

锅炉炉膛安全监控系统FSSS（Furnace Safeguard Supervisory System）是锅炉必须具备的一种监控系统。

锅炉安全监控系统能在锅炉正常工作和起停等各种运行方式下，连续地密切监视燃料系统及燃烧状态的大量参数与状态，不断地进行逻辑判断和运算，必要时发出动作指令，通过种种连锁装置，使燃烧设备中的有关部件严格地按照既定的合理程序完成必要的操作或处理未遂性事故，以保证锅炉燃烧系统安全。

煤粉锅炉整体示意图（一）FSSS独立系统是由操作盘、控制屏、现场设备三部分组成的。

1、操作盘l 运行人员中央操作盘(工控机)l 现场就地点火操作柜2、控制屏l 公共管理逻辑屏l 油路控制屏3、现场设备现场设备主要是用来监测炉内燃烧和燃料空气系统的装置，如炉内有无火焰，空气燃油的压力、温度是否满足规定要求以及阀门、挡板开关的情况等。

主要包括：压力开关、温度开关、流量、差压开关、限位开关以及火焰检测器等。

·压力开关：用于反映燃料、空气、炉膛压力。

例如当炉膛压力超过规定允许值时，使机组跳闸。

·温度开关：用于反映燃料、空气温度。

例如当磨煤机出口温度过高时，使得磨煤机热风挡板和热风门关闭或进行报警。

·流量差压开关：用于指示燃料空气系统的流量或差压。

如进入炉膛的风量，磨煤机磨碗上下差压等。

·限位开关：用于限制阀门和挡板的行程，以保证运行在规定的安全限度之内，防止阀门、挡板开关过紧而卡死，同时利用限位开关触点来提供阀门开关位置，或推进机构伸进、缩回位置信号。
