冷却风系统

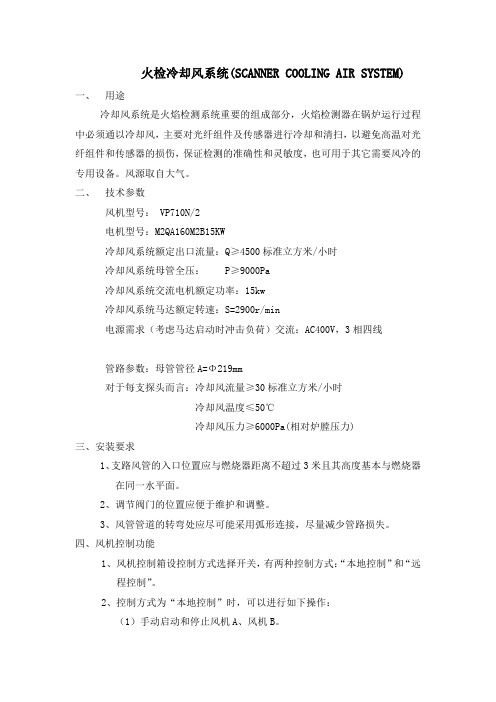

火检冷却风系统(SCANNER COOLING AIR SYSTEM) 一、用途冷却风系统是火焰检测系统重要的组成部分，火焰检测器在锅炉运行过程中必须通以冷却风，主要对光纤组件及传感器进行冷却和清扫，以避免高温对光纤组件和传感器的损伤，保证检测的准确性和灵敏度，也可用于其它需要风冷的专用设备。

风源取自大气。

二、技术参数风机型号： VP710N/2电机型号：M2QA160M2B15KW冷却风系统额定出口流量：Q≥4500标准立方米/小时冷却风系统母管全压： P≥9000Pa冷却风系统交流电机额定功率：15kw冷却风系统马达额定转速：S=2900r/min电源需求（考虑马达启动时冲击负荷）交流：AC400V，3相四线管路参数：母管管径A=Φ219mm对于每支探头而言：冷却风流量≥30标准立方米/小时冷却风温度≤50℃冷却风压力≥6000Pa(相对炉膛压力)三、安装要求1、支路风管的入口位置应与燃烧器距离不超过3米且其高度基本与燃烧器在同一水平面。

2、调节阀门的位置应便于维护和调整。

3、风管管道的转弯处应尽可能采用弧形连接，尽量减少管路损失。

四、风机控制功能1、风机控制箱设控制方式选择开关，有两种控制方式：“本地控制”和“远程控制”。

2、控制方式为“本地控制”时，可以进行如下操作：（1）手动启动和停止风机A、风机B。

（2）给出控制方式为“本地控制”信号。

3、控制方式为“远程控制”时，可以进行如下操作：（1）可接受一个“远方启动”信号，启动风机A或风机B。

（2）可接受一个“远方停止”信号，停止风机A或风机B。

（3）给出控制方式为“远程控制”信号。

4、给出风机A和风机B的“运行”、“停止”信号。

5、冷风系统出口母管装有5只压力变送器，用于监视风压，当风压低于第一设定值时，给出“风压低一值”信号，用于报警；当风压低于第二设定值时，给出“风压低二值”信号，用于启动另一台备用风机；当风压低于第三设定值时（3只压力变送器3取2停炉），给出“风压低三值”信号，用于停炉保护。

风力发电机组冷却系统风力发电机运行过程中，齿轮箱、发电机、控制变频器、刹车机构、调向装置及变桨系统等部件都会产生热量，其热量大小取决于设备类型及厂商的生产工艺。

目前，兆瓦级机组中主要散热部件为齿轮箱、发电机和控制变频器。

因此要解决机组的散热问题，首先应对以上三大部件进行散热分析。

齿轮箱在运转中，必然会有一定的功率损失，损失的功率将转换为热量，使齿轮箱的油温上升。

若温度上升过高，会引起润滑油的性能变化，黏度降低、老化变质加快，换油周期变短。

在负荷压力作用下，若润滑油膜遭到破坏而失去润滑作用，会导致齿轮啮合齿面或轴承表面损伤，最终造成设备事故。

由此造成的停机损失和修理费用都是十分可观的。

因此，控制齿轮箱的温升是保证风电齿轮箱持久、可靠运行的必要条件。

冷却系统应能有效地将齿轮动力传输过程中发出的热量散发到空气中去。

此外，在冬季如果长期处于0℃以下时，应考虑给齿轮箱的润滑油加热，以保证润滑油不至于在低温黏度变低时无法飞溅到高速轴轴承上进行润滑而造成高速轴轴承损坏。

目前大型风力发电机组齿轮箱均带有强制润滑冷却系统和加热器，但在一些地区，如我国广东省的沿海地带，气温很少低于0℃，则无须考虑加热器。

发电机在工作过程中也会产生大量的热，其各种损耗是电机发热的内在因素，主要包括：①铁损耗，包括转子表面损耗、转子磁场中的高次谐波在定子上产生的附加损耗、齿内的脉振损耗、定子的谐波磁势磁通在转子表面上产生的损耗，以及定子端部的附加损耗（这是定子端接部分的漏磁通在附近各部件中产生的铁损耗）；②铜损耗，包括绕组导线中的铜损耗（常称为基本铜损耗）和槽内横向漏磁通使导线截面上电流分布不均匀所增加的附加铜损耗；③励磁损耗，指维持发电机励磁所产生的损耗，主要是励磁绕组中的铜耗和励磁回路中元件损耗；④机械损耗，主要是轴承损耗和通风损耗（包括风摩损耗）及炭刷损耗。

单机容量增大是当今风电技术的发展趋势，而发电机容量的提高主要通过增大发电机的线性尺寸和增加电磁负荷两种途径来实现。

冷却系统系统设计指南1、概述：汽车发动机大多为内燃机，内燃机将燃料的化学能通过燃烧转化为机械能来驱动汽车行驶，工作时会产生大量热量，为确保发动机在一个合适的温度下有效的工作，需要对发动机本身，尤其是发动机缸体进行及时的冷却。

冷却系统中的散热器就承担着给发动机进行散热的任务。

对于大多数柴油机而言，都采用了增压器以改善发动机的燃烧和功率。

从增压器出来的空气温度是比较高的，不利于发动机的工作。

为此需要对进入发动机前的空气进行冷却。

冷却系统中的中冷器就起到了这样一个作用。

冷却系统设计的好坏直接影响发动机的性能和可靠性，从而影响整车的性能和可靠性。

2、冷却系统的作用冷却系统的功能是保证发动机保持在合适的温度环境中工作，提高发动机的性能和寿命。

3、冷却系统的组成冷却系统主要部件为散热器、中冷器、膨胀水箱和连接管路等，其设计质量直接影响着发动机的性能和可靠性。

4、冷却系统设计一、设计准则1、发动机冷却系统各部件匹配合理，以保证冷却系统的良好散热性能。

2、冷却系统安装方便、可靠。

二、冷却系统各种参数的确定1. 散热器和风扇之间距离的选择根据各车型的布置经验和发动机厂推荐的安装规范，风扇前端与散热器芯子距离选50～100mm较为合适，在这个范围之内尽量取大一些。

2.散热器的计算（1）首先要知道发动机的一些性能参数，如：额定功率Ne(kW)、额定功率时转速n(r/min)、最大扭矩Me(N.m)、最大扭矩时转速n1(r/min)等等。

（2）设计工况点的选择冷却系的设计要以额定功率点为设计点，以最大扭矩点作校核。

（3）发动机水套散热量Qw因无发动机水套散热量Qw的试验数据，现按经验公式计算QwQw=（0.5～0.7）×Ne（kW）（4）散热器的最大散热能力Qmax由于散热器使用一段时间后，散热能力一般下降10%左右；另外压力盖的泄漏以及气流分布不均等原因，也会造成散热器性能的下降，因此散热器的最大散热能力Qmax要比设计工况的水套散热量要高，最大散热量系数定为K，一般K 取1.15。

风冷却系统维修保养
风冷却系统的维修保养包括以下几个方面：
保持制冷剂和机油清洁，无水分，以免水分污染。

在维护冷却系统的任何部分之后，以及重新开始工作之前，都需要抽真空以除去水分。

保持风冷式油冷却器入口过滤器清洁。

需要定期检查，特别是对于压缩机的吸入通道，可能存在焊渣和管道生锈。

保持机油滤清器清洁。

如果压降增加，则表明存在污垢，因此必须关闭风冷式油冷却器以清洁或更换机油滤清器。

避免制冷压缩机被液体制冷剂阻塞。

确保有足够的过热和合适的吸气蓄能器，以避免将液态制冷剂充入压缩机。

长期停机期间保护压缩机。

如果长期不运行，则应将压缩机抽真空至低压，然后充入氮气或机油。

只要压缩机在任何时候都表现出明显的振动水平、噪声或性能变化，就应该进行预防性维护检查。

HXD3型电力机车通风冷却系统故障处理解析1. 背景介绍HXD3型电力机车是中国铁路系统中较为常见的型号之一。

它装备了先进的通风冷却系统，能够有效地控制机车内部的温度和湿度，保障乘务员的工作和生活条件。

然而，在日常使用中，通风冷却系统有时也会出现故障，影响机车的使用效率和安全性。

因此，本文将对HXD3型电力机车通风冷却系统故障的检测和处理方法进行详细介绍。

2. 通风冷却系统介绍HXD3型电力机车的通风冷却系统包括以下几个部分：•新风系统：从外界引入新鲜空气，以保证机车内部空气的质量。

•冷却系统：使用循环水来降低机车的温度，减少机车内部的热量积聚，以保证机车内部设备的正常运行。

•排风系统：排出车舱内部的废气和湿气，以保证机车内部环境的稳定和舒适性。

3. 通风冷却系统故障类型通风冷却系统的故障种类繁多，其中常见的故障类型包括：•通风系统故障：空气输入不足或者传感器异常等问题。

•冷却系统故障：循环水泵故障、循环水系统漏水等问题。

•排风系统故障：风机故障、换气量不足等问题。

4. 故障检测方法针对不同的故障类型，我们可以采取不同的故障检测方法。

4.1 通风系统故障检测方法•检查空气输入量是否达标：可以通过在机车内部设置空气质量检测仪器来检测空气输入是否正常。

•检测传感器状态：通过对传感器进行实时监测，及时发现传感器的故障现象。

4.2 冷却系统故障检测方法•检查循环水泵的状态：可以通过在机车内部设置特定的检测传感器来检测循环水泵的状态，及时发现泵的故障。

•检查循环水系统的漏水情况：可以在机车内部进行定期检修和防水处理，及时发现和修补循环水系统中的漏水，并定期清洗循环水网络管路。

4.3 排风系统故障检测方法•检查风机状态：可以通过在机车内部设置风机传感器来检测风机的状态，并对风机进行定期保养和更换。

•检查换气量是否正常：可以通过在机车内部安装特定的温度和湿度传感器来检测机车内部的湿度和环境，及时发现并解决排风系统的故障。

冷却系统工作原理
冷却系统是汽车发动机中至关重要的一个部件，它的作用是排除发动机产生的
过热，保持发动机正常工作温度。

冷却系统通常由水泵、散热器、风扇、冷却液和管路组成。

下面我们来详细了解一下冷却系统的工作原理。

首先，冷却系统的工作原理基于热量传递的物理原理。

当发动机工作时，会产
生大量的热量，如果不及时排除，就会导致发动机过热，甚至损坏。

因此，冷却系统的主要任务就是将发动机产生的热量带走，保持发动机在适宜的工作温度范围内。

其次，冷却系统通过循环冷却液来实现热量的带走。

冷却液首先由水泵抽入发
动机内部，经过发动机散热后，热量被带走，然后再流回到散热器。

在散热器中，冷却液与外界空气进行热量交换，通过散热器的散热片，将热量散发到空气中。

这样，冷却液就完成了一次循环，将热量带走，保持发动机的正常工作温度。

另外，冷却系统中的风扇也起着重要的作用。

当汽车行驶时，风扇通过高速旋转，加速空气对散热器的冷却作用，帮助冷却液更快地散发热量。

在低速行驶或怠速状态下，风扇也能及时帮助散热器进行散热，保持发动机的工作温度。

最后，冷却系统中的冷却液也需要定期更换。

冷却液中的添加剂会随着时间的
推移而逐渐耗尽，失去对发动机的保护作用。

因此，定期更换冷却液是非常重要的，可以保证冷却系统的正常工作。

综上所述，冷却系统通过循环冷却液、散热器和风扇的协同作用，将发动机产
生的热量带走，保持发动机在适宜的工作温度范围内。

冷却系统的正常工作对于发动机的性能和寿命有着至关重要的影响，因此，我们应该定期检查和维护冷却系统，确保它的正常运行。

航空发动机短舱通风冷却系统设计方案分析及对比航空发动机作为飞行器的核心，需要不断降低温度以确保其正常运行。

短舱通风冷却系统作为一种重要的散热方式，具有简单可靠、易于维护、成本低廉的优点，广泛应用于各类航空发动机中。

本文将针对短舱通风冷却系统设计方案进行分析和对比，以期能够为实际应用提供帮助。

基本原理短舱通风冷却系统的基本原理是通过阀门控制外界空气的进入，形成一定的空气压力差，从而将热量从发动机中排出。

其通风路径包括外部空气进气口、进气道、短舱通道、排气口等。

短舱通风冷却系统主要分为两种形式：机械式和自然式。

机械式短舱通风冷却系统机械式短舱通风冷却系统通过电动或液压的方式控制进气口和排气口的大小，从而调节进出风量，实现发动机的热量控制。

该系统的优点是可以实现精确的进出风控制，效果比较稳定。

但同时也存在着系统复杂、故障率较高、造价昂贵等缺点。

自然式短舱通风冷却系统自然式短舱通风冷却系统通过机体外表面的缝隙和通道实现进出风量调节，凭借自然风力的作用达到发动机的散热。

该系统的优点是结构简单、稳定可靠、成本低廉，且几乎不需要维护。

但缺点是需要依赖气流进行散热，受环境气流变化的影响比较大，而且精度不如机械式短舱通风冷却系统。

技术对比机械式短舱通风冷却系统和自然式短舱通风冷却系统各有其优缺点，为了能够更好的进行选择和应用，在设计方案上应该综合分析两种系统的特点，从而选择最为合适的方案。

常见的分析因素如下：1. 效率：机械式短舱通风冷却系统可以更准确地调节进出风量，对于对散热效率要求较高的情况较为适用；自然式短舱通风冷却系统虽然散热相对不稳定，但结构简单，几乎不需要维护。

2. 成本：机械式短舱通风冷却系统的构造较复杂，需要较高的成本投入；而自然式短舱通风冷却系统的成本较低，但是效率、稳定性等方面可能差一些。

3. 维护：机械式短舱通风冷却系统的系统复杂，故障率较高，需要较为复杂的维修保养；而自然式短舱通风冷却系统的系统简单可靠，一般几乎不需要维护。

玻璃窑炉冷却风
玻璃窑炉冷却风系统是确保窑炉稳定运行和延长其使
用寿命的关键组成部分之一。

在玻璃熔制过程中，窑炉内部温度极高，达到上千摄氏度，为了防止过热及保持窑炉结构的完整性，必须有有效的冷却措施。

冷却风系统通常设计为：
冷却风箱与管路：窑炉两侧配备冷却风箱，通过连接的冷却管路向窑炉表面或特定部位（如电极、碹顶、池底等）输送冷风进行冷却。

温度控制：冷却风可能经过恒温控制系统调节，例如采用热电偶监测外界环境风温度，并根据窑炉不同部位的实际需求自动调整冷却风的温度，以保证窑炉各部分不会因冷却过度而损坏，也不会因冷却不足导致过热。

压差控制：通过压差计监测冷却风的压力变化，确保冷却风能够均匀、有效地吹向窑炉，维持稳定的气流状态。

安全与节能：除了冷却功能外，良好的冷却风管理还能降低能耗，减少不必要的热量损失，同时避免因窑炉局部过热引发的安全隐患。

因此，玻璃窑炉的冷却风系统是精密设计且需实时监控的重要子系统，对于窑炉的整体性能和生产效率有着直接的影响。
