第七章：火检及火检风机第二节ALSTOM锅炉火检装臵一火检基本知识火焰检测器是燃烧器自动装臵中的重要部件之一，它利用各种火焰检测管对炉膛中的火焰进行检测和监视，在锅炉点火、低负荷运行或者有异常共况时，及时检测出炉膛内是否灭火，根据火检检测结果BMS（燃烧器管理系统）进行相关连锁动作，防止炉膛灭火和炉内爆炸事故，确保锅炉安全运行。

火检检测器是利用炉膛中火焰特性及辐射光谱，对炉膛是否有火进行判断的。

锅炉使用的燃料主要有煤、油、天然气等，这些燃料在燃烧过程中会发出可见光、红外线，紫外线等。

燃料不同，三种光线的强度也不同。

煤粉火焰除了不发光的二氧化碳和蒸汽三原子气体外，还有部分灼热发光的焦碳粒子和灰粒等，他们有较强的可见光和一定数量的紫外线，而且火焰的形状会随着负荷的变化而有明显的变化；天然气火焰中除了含有大量二氧化碳和蒸汽等三原子气体外，还包含了较强的紫外线和一定数量的可见光，天然气火焰的紫外线主要产生在火焰根部的初始燃烧区；重油火焰除了一部分不发光的二氧化碳和蒸汽三原子气体外，还悬浮着大量发光的碳黑粒子等。

可见光、紫外线、红外线三种光线的光谱不一样，而不同的火焰检测管对光线光谱的使用范围及相对灵敏度也不一样。

这样根据炉膛燃用的燃料特性不同，我们就可以选择不同的火焰检测管，检测和监视炉膛中的火焰。

二 #5、6锅炉火检配臵#5、6锅炉为CE-ALSTOM生产，配臵了CE公司研制的最新安全火检SAFE SCAN TM DFS .CE公司研制的安全火检有好几代 SAFE SCAN-1，SAFE SCAN-2， SAFE SCAN3，SAFE SCAN3和SAFE SCAN TM DFS等，其中SAFE SCAN TM DFS是CE公司最新的火检产品，它正逐步取代前面几代SAFE SCAN火检。

CE公司SAFE SCAN几代产品的结构及工作原理基本一样，都是利用探测矿物燃料发出的可见光谱来鉴别火焰是否存在的新型火焰检测器。

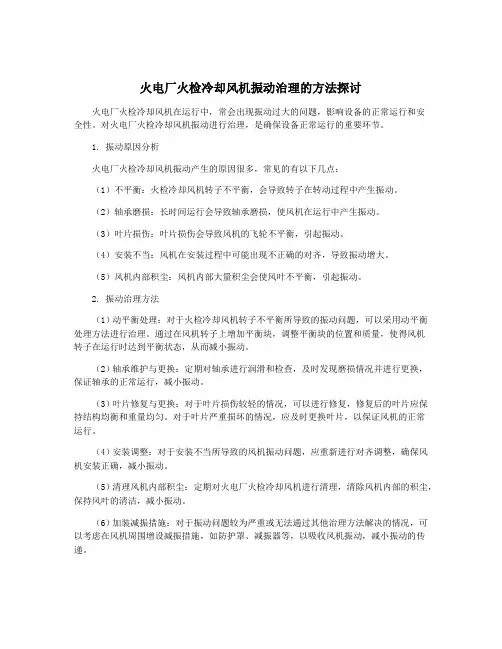

火电厂火检冷却风机振动治理的方法探讨火电厂火检冷却风机在运行中，常会出现振动过大的问题，影响设备的正常运行和安全性。

对火电厂火检冷却风机振动进行治理，是确保设备正常运行的重要环节。

1. 振动原因分析火电厂火检冷却风机振动产生的原因很多，常见的有以下几点：（1）不平衡：火检冷却风机转子不平衡，会导致转子在转动过程中产生振动。

（2）轴承磨损：长时间运行会导致轴承磨损，使风机在运行中产生振动。

（3）叶片损伤：叶片损伤会导致风机的飞轮不平衡，引起振动。

（4）安装不当：风机在安装过程中可能出现不正确的对齐，导致振动增大。

（5）风机内部积尘：风机内部大量积尘会使风叶不平衡，引起振动。

2. 振动治理方法（1）动平衡处理：对于火检冷却风机转子不平衡所导致的振动问题，可以采用动平衡处理方法进行治理。

通过在风机转子上增加平衡块，调整平衡块的位置和质量，使得风机转子在运行时达到平衡状态，从而减小振动。

（2）轴承维护与更换：定期对轴承进行润滑和检查，及时发现磨损情况并进行更换，保证轴承的正常运行，减小振动。

（3）叶片修复与更换：对于叶片损伤较轻的情况，可以进行修复，修复后的叶片应保持结构均衡和重量均匀。

对于叶片严重损坏的情况，应及时更换叶片，以保证风机的正常运行。

（4）安装调整：对于安装不当所导致的风机振动问题，应重新进行对齐调整，确保风机安装正确，减小振动。

（5）清理风机内部积尘：定期对火电厂火检冷却风机进行清理，清除风机内部的积尘，保持风叶的清洁，减小振动。

（6）加装减振措施：对于振动问题较为严重或无法通过其他治理方法解决的情况，可以考虑在风机周围增设减振措施，如防护罩、减振器等，以吸收风机振动，减小振动的传递。

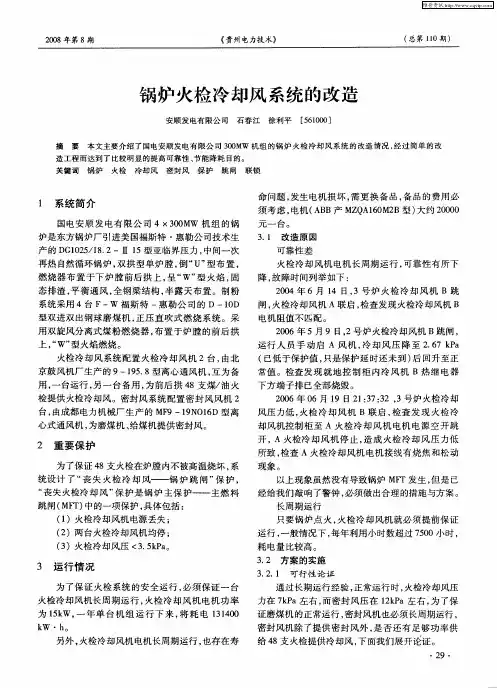

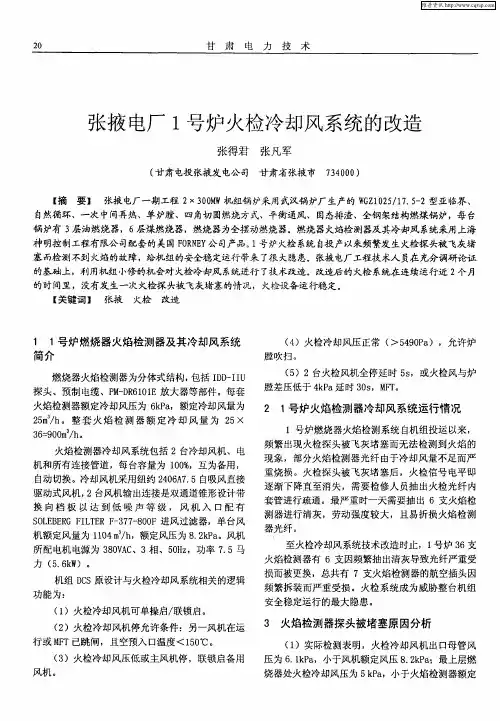

火检冷却风机资料：
因为火检探头的工作环境温度高、灰尘大。

冷却风的主要作用就是改善火检探头的工作环境，冷却风可使探头得到适当的冷却降温，不使其温度过高；另外冷却风的吹扫也起到了清洁探头的作用。

一般有两台风机，一台风机特点是大风量低压力，另一台风机特点是小风量高压力。

该两台风机叶轮采用双出轴电机直联，结构紧凑、运转平稳。

风机输送空气和其他不自燃的，对人体无害的、对钢材无腐蚀性的气体。

气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80℃
二、型式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。

风机采用双出轴电机直联，其中高压风机为右旋，低压风机为左旋。

风机的出口位置，以机壳的出风口角度表示。

两台风机出口角度均为900。

火焰检测探头冷却风系统说明书哈尔滨市中能自动化设备有限公司1、用途：火焰检测装置是电站锅炉等大型燃烧设备炉膛安全监控系统（FSSS）的关键设备。

火焰检测探头冷却风系统是其中一个重要部分，只有保证冷却风质量才能保证火焰检测效果及火检探头的寿命。

本系统的基本功能是冷却及清洁火焰检测探头，保证其在锅炉内最佳检测点安全可靠地运行。

2、主要技术参数及选型参考2.1主要技术参数见表12.2选型时应根据火检探头型式、数量（Z）、风量（Q＝D╳q╳z,k-余量系数，一般可取1.1~1.3，q-每个探头的需风量，一般取1.0m3/min,z-探头数量），布置形式等组成通风管网系统，然后进行系统空气动力计算，得出风阻特性曲线。

根据高压离心通风机性能曲线得出最佳工作点，从而确定风机及所需冷却风系统型号。

2.3冷却风系统保证在不同工况下运行的火检探头的入口风压比炉膛压力高出一定的整定值，以使维持每个探头导管的风量至少为每分钟1.0立方米。

管路测点对炉膛差压开关的设定值为2000 Pa，低于此值延时5秒钟后应报警，同时启动另一台风机。

测点位置见附图。

图1 压力测点示意图2.4过滤器进出口设置差压开关，用以做为判断过滤网堵塞报警开关。

判断堵塞的差压开高于400pa时，应报警，提示运行人员去清洗滤网。

3主要组成部分及结构特征3.1冷却风系统主要由冷却风机、空气过滤器、转换档板、差压开关及冷却风就地控制柜等组成。

来自外界或送风机出口的空气经两路并联过滤器的过滤，送至两台并联的冷却风机入口，冷却风机将空气变为高压风送入三通路的换向挡板，再由一个总出口进入管网，两台风机互为100%备用，任一台均能满足所有探头的冷却风要求。

3.2在探头冷却风机附近设有风机控制箱，负责风机的控制，其控制方式应遥控\就地手操兼容，控制箱上有风机的状态显示，箱体为悬挂防雨结构。

3.3风机控制柜所需电源要求两路供电，采用一控二方式，电源取自AC380V母线两个半段母线上。

浅谈火检冷却风作者：陈帮海来源：《科技视界》2015年第22期【摘要】煤、油、气的开发利用现在绝大部份还是靠锅炉燃烧经能量转换成电能供广大工厂和市民使用。

谈到锅炉燃烧就一定少不了火焰检测器（简称火检），而由于锅炉燃烧使火检工作环境温度高，所以火检必需要冷却风冷却才能长时间稳定运行。

针对不同的锅炉炉型和条件，可以根据实际条件选用不同的冷却风源。

根据笔者多年的工作经验提出几点看法仅供电厂施工时参考。

【关键词】火检冷却风；油气开发；锅炉燃烧火焰检测器是燃烧器自动装置中的重要部件之一，它利用各种火焰检测管对炉膛中的火焰进行检测和监视，在锅炉点火、低负荷运行或者有异常工况时，及时检测出炉膛内是否灭火，根据火检检测结果BMS（燃烧器管理系统）进行相关连锁动作，防止炉膛灭火和炉内爆炸事故，确保锅炉安全运行。

为了保证探头能在安全、可靠的工况下运行，避免烧坏，必须使探头有足够的冷风进行不断的冷却，故需配备冷却风机系统。

根据不同的炉型火检安装处的烟气压力大体分三种情况。

一种情况火检安装处烟气压力正常运行在微负压，一般在-20Pa左右；一种情况火检安装处烟气压力正常运行在微正压，一般在200-300Pa左右；一种情况火检安装处烟气压力正常运行在正压15kPa左右。

不管火检安装处正常工作烟气压力多大，只有冷却火检的冷却风压力大于等于该处烟气压力2kPa以上，流量一般大于等于1.5m3/min就可以满足火检冷却要求。

根据火检探头数量及冷却风风压要求可选用不同的冷却分源。

一般四角切圆煤粉炉、W 火焰炉、对冲炉以及各种燃煤、燃油、燃气锅炉燃烧器数量在4个以上的最好都配用专用的火检冷却风机，微负压和微正压炉可配置离心风机，正压较大的需配置罗茨风机。

不管是离心风机还是罗茨风机组成的火检冷却风机系统通常由互为备用的两台冷却风机、压力表、压力开关、风道转换挡板、冷却风机控制柜等组成。

控制柜根据冷却风系统的运行工况自动控制两台风机的启停。

山东潍坊发电厂二期(2×670MW)工程FSSS火检及冷却风系统招标文件第三卷附件招标人：山东潍坊发电厂工程设计单位: 山东电力工程咨询院2004年11月目录附件 1 技术规范…………………………………………………………………附件 2 供货范围…………………………………………………………………附件 3 技术资料及交付进度…………………………………………………附件 4 交货进度………………………………………………………………附件 5 监造(检验)和性能验收试验………………………………………附件 6 价格表………………………………………………………………附件7 技术服务和设计联络……………………………………………附件8分包与外购………………………………………………………附件9 大（部）件情况…………………………………………………附件10 罚款条件…………………………………………………………………附件11 差异表…………………………………………………………………附件12 设备质量承诺函……………………………………………………附件13 技术服务承诺函……………………………………………附件14 投标人需要说明的其它问题……………………………………附件15 投标函（格式）……………………………………………………附件16 投标人法定代表人授权书（格式）………………………………附件17 招标文件第一卷有关商务条款的确认（格式）…………………附件18 招标文件第二卷合同条款的确认（格式）……………………附件19 投标保证金保函（格式）…………………………………………附件20 履约保证金银行保函（格式）……………………………………附件21 投标人的资格文件（格式）…………………………………………山东潍坊发电厂二期(2×670MW)工程 FSSS火检及冷却风系统招标文件附件1 技术规范1 总则1.1 本技术规范书适用于潍坊发电厂二期FSSS火焰检测器及其冷却风系统的技术要求。
