电子电力技术考试试题一、选择题（每题 2 分，共 40 分）1、下列不属于电力电子器件的是（）A 晶闸管B 晶体管C 电阻D 场效应管2、电力电子器件一般工作在（）状态。

A 导通B 截止C 开关D 放大3、晶闸管导通的条件是（）A 阳极加正电压，阴极加负电压，门极加正电压B 阳极加正电压，阴极加负电压，门极加负电压C 阳极加正电压，阴极加正电压，门极加正电压D 阳极加正电压，阴极加正电压，门极加负电压4、以下哪种电力电子器件属于电流驱动型器件（）A IGBTB GTOC MOSFETD SCR5、电力电子技术中，用于实现交流变直流的电路称为（）A 整流电路B 逆变电路C 斩波电路D 变频电路6、在单相桥式全控整流电路中，带电阻负载，控制角α的移相范围是（）A 0°～90°B 0°～180°C 90°～180°D 0°～360°7、三相桥式全控整流电路带电阻负载，当控制角α=30°时，输出电压的平均值为（）A 234U₂B 117U₂C 135U₂D 217U₂8、下列属于无源逆变电路的是（）A 直流斩波电路B 晶闸管相控整流电路C 交直交变频电路D 电压型逆变电路9、电流型逆变电路的特点是（）A 直流侧串联大电感B 直流侧并联大电容C 交流侧电流为正弦波D 交流侧电压为正弦波10、以下哪种斩波电路的输入输出电流均连续（）A 降压斩波电路B 升压斩波电路C 升降压斩波电路D Cuk 斩波电路11、绝缘栅双极型晶体管（IGBT）的特点是（）A 驱动功率大B 开关速度慢C 通态压降高D 输入阻抗高12、电力电子器件在实际应用中，需要考虑的参数有（）A 额定电压B 额定电流C 通态压降D 以上都是13、电力电子装置中，用于缓冲电路中电压和电流变化的元件是（）A 电阻B 电容C 电感D 二极管14、软开关技术的主要目的是（）A 降低开关损耗B 提高开关频率C 减小电磁干扰D 以上都是15、下列哪种控制方式常用于交流调速系统（）A 恒压频比控制B 矢量控制C 直接转矩控制D 以上都是16、在电力电子系统中，用于检测电流的传感器通常是（）A 电压互感器B 电流互感器C 霍尔传感器D 光电传感器17、电力电子系统中的保护电路通常包括（）A 过压保护B 过流保护C 短路保护D 以上都是18、下列哪种电路可以实现直流电压的升压变换（）A 降压斩波电路B 升压斩波电路C 反激式变换电路D 正激式变换电路19、对于 PWM 控制技术，以下说法错误的是（）A 可以改变输出电压的幅值B 可以改变输出电压的频率C 可以改变输出电压的相位D 可以实现能量的双向流动20、电力电子技术在下列哪个领域应用广泛（）A 电力系统B 交通运输C 工业控制D 以上都是二、填空题（每题 2 分，共 20 分）1、电力电子技术包括、、三个部分。

电⼒电⼦技术试题20套及答案考试试卷( 1 )卷⼀、填空题（本题共8⼩题，每空1分，共20分）1、电⼦技术包括______________和电⼒电⼦技术两⼤分⽀，通常所说的模拟电⼦技术和数字电⼦技术就属于前者。

2、为减少⾃⾝损耗，提⾼效率，电⼒电⼦器件⼀般都⼯作在_________状态。

当器件的⼯作频率较⾼时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之⽐称为_____________，当它为常数时的调制⽅式称为_________调制。

在逆变电路的输出频率围划分成若⼲频段，每个频段载波频率与调制信号频率之⽐为桓定的调制⽅式称为___分段同步_________调制。

4、⾯积等效原理指的是，___冲量______相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最⼤的是__GTO_，应⽤最为⼴泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最⼤反向电压为电源线电压的峰值，即，其承受的最⼤正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。

(1)0~t1时间段，电流的通路为___VD1_____；(2)t1~t2时间段，电流的通路为___V1____；(3)t2~t3时间段，电流的通路为__VD2_____；(4)t3~t4时间段，电流的通路为__V2_____；(5)t4~t5时间段，电流的通路为___VD1____；..⼆、选择题（本题共10⼩题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制⼯作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下⾯说法错误的是（ C ）A、晶闸管的触发⾓⼤于电路的功率因素⾓时，晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时，必须加宽脉冲或脉冲列触发，电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时，晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时，晶闸管的导通⾓不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所⽰，在t1~t2时间段，有（）晶闸管导通。

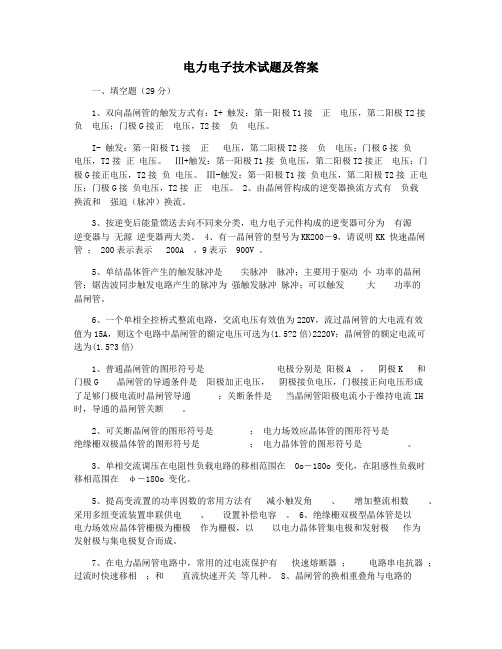

电力电子技术试题及答案一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。

I- 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。

Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接正电压，T2接负电压。

Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。

2、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。

3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。

4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管； 200表示表示 200A ，9表示 900V 。

5、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。

6、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为(1.5?2倍)2220V；晶闸管的额定电流可选为(1.5?3倍)1、普通晶闸管的图形符号是电极分别是阳极A ，阴极K 和门极G 晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流IH 时，导通的晶闸管关断。

2、可关断晶闸管的图形符号是；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是。

3、单相交流调压在电阻性负载电路的移相范围在0o―180o 变化，在阻感性负载时移相范围在φ―180o 变化。

5、提高变流置的功率因数的常用方法有减小触发角、增加整流相数、采用多组变流装置串联供电、设置补偿电容。

6、绝缘栅双极型晶体管是以电力场效应晶体管栅极为栅极作为栅极，以以电力晶体管集电极和发射极作为发射极与集电极复合而成。

哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题4（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1.晶闸管的基本工作特性可概括为：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。

要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。

2.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。

选用时，一般取额定电压为正常工作时晶闸管所承受峰值电压2～3倍。

3.使晶闸管维持导通所必需的最小电流称为维持电流。

晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。

对同一晶闸管来说，通常I L约为I H的称为2～4倍。

4.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。

5. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 s左右。

高频晶闸管的不足在于其电压和电流定额不易做高。

6.双向晶闸管晶闸管可认为是一对反并联联接的普通晶闸管的集成。

7.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。

8. 光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。

光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。

9.带隔离变压器的DC-DC变换器的基本类型包括单端正激变换器和单端反激变换器，其中单端是指变压器磁通单方向变化。

10.正激变换器是指在开关管开通时电源将能量直接传送给负载。

11.反激变换器是指在开关管开通时电源将电能转为磁能储存在电感（变压器）中，当开关管关断时再将磁能变为电能传送到负载。

12.三相电压型逆变电路中，180度导电角的控制方式下，每个桥臂的导电角度为180˚，各相开始导电的角度依次相差120˚，在任一时刻，有3个桥臂导通。

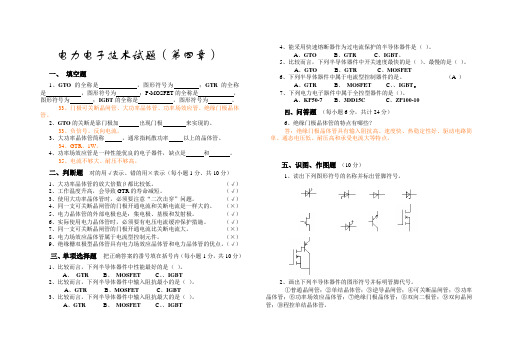

电力电子技术试题（第四章）一、填空题1、GTO的全称是，图形符号为；GTR 的全称是，图形符号为；P-MOSFET的全称是，图形符号为；IGBT的全称是，图形符号为。

33、门极可关断晶闸管、大功率晶体管、功率场效应管、绝缘门极晶体管。

2、GTO的关断是靠门极加出现门极来实现的。

33、负信号、反向电流。

3、大功率晶体管简称，通常指耗散功率以上的晶体管。

34、GTR、1W。

4、功率场效应管是一种性能优良的电子器件，缺点是和。

35、电流不够大、耐压不够高。

二、判断题对的用√表示、错的用×表示（每小题1分、共10分）1、大功率晶体管的放大倍数β都比较低。

（√）2、工作温度升高，会导致GTR的寿命减短。

（√）3、使用大功率晶体管时，必须要注意“二次击穿”问题。

（√）4、同一支可关断晶闸管的门极开通电流和关断电流是一样大的。

（×）5、电力晶体管的外部电极也是：集电极、基极和发射极。

（√）6、实际使用电力晶体管时，必须要有电压电流缓冲保护措施。

（√）7、同一支可关断晶闸管的门极开通电流比关断电流大。

（×）8、电力场效应晶体管属于电流型控制元件。

（×）9、绝缘栅双极型晶体管具有电力场效应晶体管和电力晶体管的优点。

（√）三、单项选择题把正确答案的番号填在括号内（每小题1分，共10分）1、比较而言，下列半导体器件中性能最好的是（）。

A、GTRB、MOSFETC、、IGBT2、比较而言，下列半导体器件中输入阻抗最小的是（）。

A、GTRB、MOSFETC、IGBT3、比较而言，下列半导体器件中输入阻抗最大的是（）。

A、GTRB、MOSFETC、、IGBT4、能采用快速熔断器作为过电流保护的半导体器件是（）。

A、GTOB、GTRC、IGBT。

5、比较而言，下列半导体器件中开关速度最快的是（）、最慢的是（）。

A、GTOB、GTRC、MOSFET6、下列半导体器件中属于电流型控制器件的是。

一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。

I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。

Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。

Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。

2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。

3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。

4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。

5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。

6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。

1、普通晶闸管的图形符号是 电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。

2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 。

3、单相交流调压在电阻性负载电路的移相范围在 0º—180º 变化，在阻感性负载时移相范围在 φ—180º 变化。

5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。

《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。

（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。

（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。

（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。

（错）5、三相半波可控整流电路的最大移相范围是0°～180°。

（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。

（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。

（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。

（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。

（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。

（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。

（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。

（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。

（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。

（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。

一、 填空题(每空题2分，共30 分)1．电力电子技术是应用于 的电子技术；2．功率二极管属于不控器件，晶闸管属于 器件，GTR 属于 器件； 3．电力晶体管的简称为 ； IGBT 是BJT 和 的复合管；4．整流电路按电路结构可分为桥式电路和 ； 5．相控整流电路的换流方式是电网换流，PWM 整流电路的换流方式是 ； 6．无源逆变电路的PWM 波生成方式有计算法、 和 ；7．直流斩波电路中最基本的两种斩波电路分别是 和 ；8．SPWM 的载波是等腰三角波，调制波是 ；SHEPWM 是指 脉宽调制技术； 9．零电压开通和零电流关断要靠电路中的 来实现；10．间接交流变流电路的典型应用包括两个方面，分别是 和恒压恒频变流电路；二、 简答题(每小题6分，共30 分)1．晶闸管的导通条件是什么？2. 使变流器工作在有源逆变状态的条件是什么？ 3．电压型逆变电路中反馈二极管的作用是什么？ 4．衡量PWM 控制方法优劣的三个基本标志？5．为什么PWM 逆变电路比方波（六拍阶梯波）逆变器输出波形跟更接近正弦波？三、 计算题(每小题10分，共40分)1.图1中阴影部分为晶闸管处于通态区间的电流波形，波形的电流最大值均为I m ，试求： （1）计算波形的电流平均值I d 与电流有效值I ； （2）100A 的晶闸管能送出的平均电流I d 。

图12．单相桥式全控整流电路，U 2=100V ，负载中R =2Ω，L 值极大，反电势E =60V ，当a =30︒时，要求： （1）求整流输出平均电压U d 、电流I d ，变压器二次侧电流有效值I 2；（2）考虑安全裕量（电压电流都取2倍裕量），确定晶闸管的额定电压和额定电流。

3．在图2 所示的升压斩波电路中，已知E=50V ，L 值和C 值极大，R=20Ω，采用脉宽调制控制方式，当T =40μs ，t on =25μs 时，计算输出电压平均值U o ，输出电流平均值I o 。

电力电子技术试题库答案一、填空题（每空1分，共20分）1．电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术.2、晶闸管是一种既具有（开关作用），又具有（整流作用）的大功率半导体器件。

3．电力电子技术研究的对象是（电力电子器件的应用）、（电力电子电路的电能变换原理）和电力电子装置的开发与应用。

.4. 电力二极管的主要类型有（普通二极管），（快恢复二极管）和肖特基二极管。

5、电力二极管的主要类型有普通二极管，（快恢复二极管）和（肖特基二极管）。

6、晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

7、半控型电力电子器件控制极只能控制器件的（导通），而不能控制器件的（关断）。

8、电流的波形系数Kf指（电流有效值）和（电流平均值）比值。

9、电力晶体管是一种（耐高压）、（大电流）的双极型晶体管。

10、晶闸管有三个电极，分别是阳极，（阴极）和（门极或栅极）。

二、判断题（每题1分，共10分）1、晶闸管的门极既可以控制它的导通，也可以控制它的关断。

（错）2、晶闸管的门极既不能控制它的导通，也不能控制它的关断。

（错）3、晶闸管的门极可以控制它的导通，但不能控制它的关断。

（对）4、晶闸管的门极不可以控制它的导通，但能控制它的关断。

（错）5、额定电流为100A的晶闸管，允许通过的最大平均电流为157A。

（对）6、在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。

（对）7、在室温下门极断开时，晶闸管从较大的通态电流降至刚好能保持导通的最小阳极电流称为掣住电流。

( 错)8、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。

（对）9、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为维持电流。

（错）10、反励式变换器是指开关管导通时电源将电能转换为磁能储存在电感中，开关管截止时再将磁能转换为电能传送给负载。
