全国2004年7月高等教育自学考试 电力电子变流技术试题 课程代码02308

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考试资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 7 月自考电力电子变流技术试题课程代码： 02308一、填空题 (每小题 1 分，共 15 分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是 _________________。

2．为防止晶闸管误触发，应使干扰信号不超过_________________ 。

3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。

5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和 E d _______________ 的状态。

6．采用α1=π-α2配合有环流的控制的单相反并联(双重 )全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。

7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

二是用 _________________ 元件限制过电压的幅值。

8．在整流电路中，晶闸管的换流属于_________________。

9 ．若用集成触发电路KC04触发三相全控桥，则KC04的引脚 1 和15 分别接至三相全控桥_________________ 的上下两只晶闸管。

10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________ 和防止开关器件承受反压的作用。

11．脉冲宽度调制(PWM) 电路的调制比M 愈高，输出电压基波幅值愈_________________。

12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________ 。

13．为防止过电压和抑制功率晶体管的du/dt ，对功率晶体管需加接_________________ 。

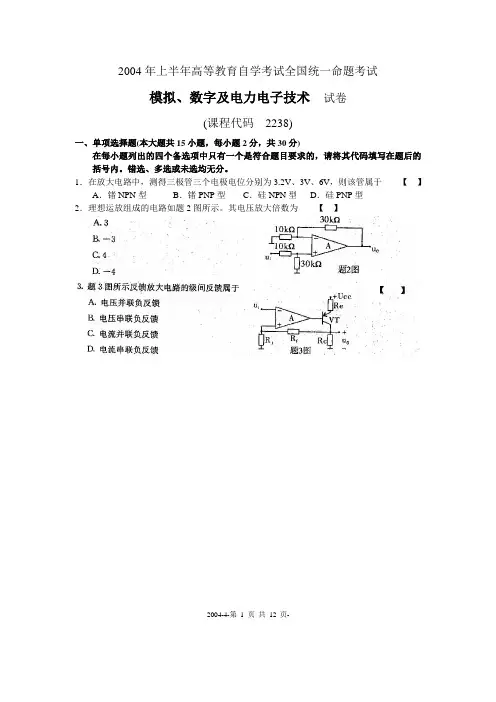

2004年上半年高等教育自学考试全国统一命题考试模拟、数字及电力电子技术试卷(课程代码2238)一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在放大电路中，测得三极管三个电极电位分别为3.2V、3V、6V，则该管属于【】A．锗NPN型B．锗PNP型C．硅NPN型D．硅PNP型2．理想运放组成的电路如题2图所示。

其电压放大倍数为【】2004-4-第1 页共1 页-2004-4-第 2 页 共 2 页-A ．输出信号幅度增大B ．输出信号幅度减小C ．输出信号频率增大D ．输出信号频率减小13．单相半波可控整流电路带电阻性负载，a 的移相范围是 【 】 A ．0°≤α≤90° B ． 0°≤α≤120° C ．0°≤α≤150° D ．0°≤α≤180°2004-4-第 3 页 共 3 页-14．单相桥式全控整流电路带电阻性负载，电源电压有效值为U 2，电路中晶闸管SCR 承受的最大反向电压为 【 】 A ．U 2 B ．2 U 2 C ．3U 2 D ．6 U 215．将直流电变为频率、电压可调的交流电称为 【 】A ．整流B ．斩波C ．逆变D ．变频 二、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

16．正弦渡振荡电路起振的幅值条件是 。

17．为了稳定放大电路的输出电压，电路中应引入 负反馈。

18．二进制数(101101011)2对应的十六进制数是 。

19．2421BCD 码(101100111100)对应的十进制数为 。

20．负逻辑约定的与门按正逻辑约定为 门。

21．用555定时器构成的施密特触发器，电源电压为15V ，控制端通过旁路电容接地，则回差电压△U ＝ V 。

1全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．若要增大SPWM 逆变器的输出电压，可采用的控制方法是（ ）A ．增大三角波频率B ．增大三角波幅度C ．增大正弦控制电压频率D ．增大正弦控制电压幅值2．三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为_______（其中U 2为变压器二次侧相电压有效值）（ ）A ．22U 3B ．2U 6C ．22U 2D ．2U 33．普通晶闸管不具备自关断能力，常被称为（ ）A ．全控制器件B ．半控型器件C ．不控制器件D ．触发型器件4．三相桥式变流电路工作于有源逆变状态，其逆变角的变化范围为（ ）A ．0°～90°B ．0°～120°C ．90°～180°D ．0°～150°5．三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔____度（ ）A ．60B ．90C ．120D ．1806．单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的最大导通角为（ ）A ．60°B ．90°C ．120°D ．180°7．单相半控桥式带续流二极管带感性负载电路，设触发角为α，则整流晶闸管导通角为（ ）A ．α-π65B ．α-π32 C ．π-αD ．α-π28．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是（）A．干扰信号B．触发电压信号C．触发电流信号D．干扰信号和触发信号9．在三相不控整流电路中，在自然换相点R与U间，整流输出电压u d为（）A．u CB B．u ABC．u AC D．u BC10．单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（）A．90°B．120°C．150°D．180°二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

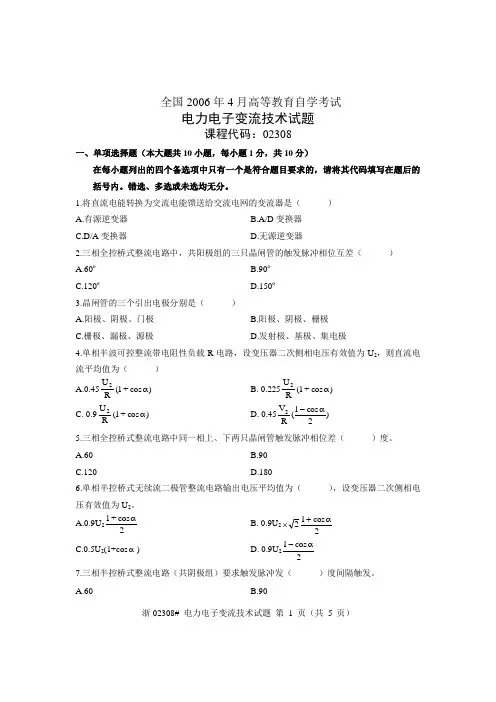

浙02308# 电力电子变流技术试题 第 1 页（共 5 页）全国2006年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.将直流电能转换为交流电能馈送给交流电网的变流器是（ ） A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器2.三相全控桥式整流电路中，共阳极组的三只晶闸管的触发脉冲相位互差（ ） A.60ºB.90ºC.120ºD.150º3.晶闸管的三个引出电极分别是（ ） A.阳极、阴极、门极 B.阳极、阴极、栅极 C.栅极、漏极、源极D.发射极、基极、集电极4.单相半波可控整流带电阻性负载R 电路，设变压器二次侧相电压有效值为U 2，则直流电流平均值为（ ）A.0.45)cos +1(R U 2αB. 0.225)cos +1(RU 2α C. 0.9)cos +1(RU 2αD. 0.45)2cos 1(R V 2α-5.三相全控桥式整流电路中同一相上、下两只晶闸管触发脉冲相位差（ ）度。

A.60 B.90 C.120D.1806.单相半控桥式无续流二极管整流电路输出电压平均值为（ ），设变压器二次侧相电压有效值为U 2。

A.0.9U 22cos +1αB. 0.9U 22cos 12α+⨯C.0.5U 2(1+cos α)D. 0.9U 22cos 1α-7.三相半控桥式整流电路（共阴极组）要求触发脉冲发（ ）度间隔触发。

A.60B.90浙02308# 电力电子变流技术试题 第 2 页（共 5 页）C.120D.1808.当晶闸管承受反向阳极电压且门极施加正向脉冲时，正常情况下晶闸管都将工作在（ ）A.导通状态B.关断状态C.饱和状态D.不定9.在直流降压斩波电路中，电源电压U d 与负载电压平均值U O 之间的关系是（ ），设开关周期和开关导通时间分别为T 、T ONA.Ud T T =U ONOB. O ONU TT =Ud C. Ud T T =U ONOD. O ONU T T =Ud10.三相半波可控电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ），设U 2为变压器二次侧相电压有效值。

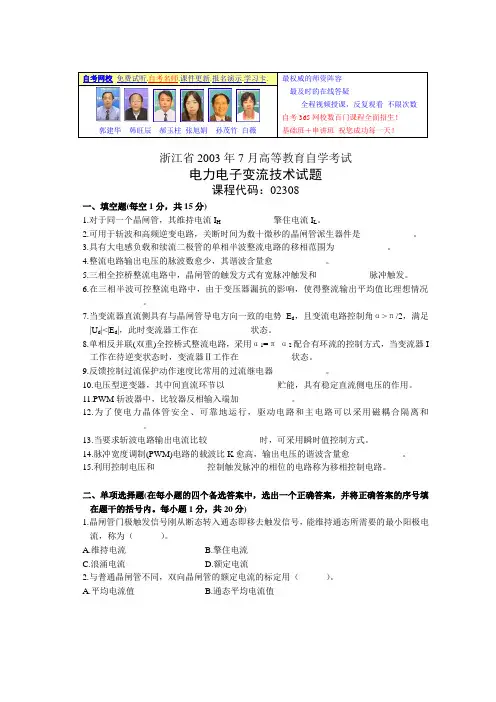

自考网校 免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看 不限次数 自考 365 网校数百门课程全面招生！ 基础班＋串讲班 祝您成功每一天！郭建华韩旺辰郝玉柱 张旭娟孙茂竹 白薇浙江省 2003 年 7 月高等教育自学考试电力电子变流技术试题课程代码：02308一、填空题(每空 1 分，共 15 分) 1.对于同一个晶闸管，其维持电流 IH____________擎住电流 IL。

2.可用于斩波和高频逆变电路，关断时间为数十微秒的晶闸管派生器件是____________。

3.具有大电感负载和续流二极管的单相半波整流电路的移相范围为____________。

4.整流电路输出电压的脉波数愈少，其谐波含量愈____________。

5.三相全控桥整流电路中，晶闸管的触发方式有宽脉冲触发和____________脉冲触发。

6.在三相半波可控整流电路中，由于变压器漏抗的影响，使得整流输出平均值比理想情况 ____________。

7.当变流器直流侧具有与晶闸管导电方向一致的电势 Ed，且变流电路控制角α >π /2，满足 |Ud|<|Ed|，此时变流器工作在____________状态。

8.单相反并联(双重)全控桥式整流电路，采用α 1=π -α 2 配合有环流的控制方式，当变流器 I 工作在待逆变状态时，变流器Ⅱ工作在____________状态。

9.反馈控制过流保护动作速度比常用的过流继电器____________。

10.电压型逆变器，其中间直流环节以____________贮能，具有稳定直流侧电压的作用。

11.PWM 斩波器中，比较器反相输入端加____________。

12. 为了使电力晶体管安全、可靠地运行，驱动电路和主电路可以采用磁耦合隔离和 ____________。

13.当要求斩波电路输出电流比较____________时，可采用瞬时值控制方式。

全国2004年7月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.在读电路图时，发现有的运放处于开环状态，那么此运放所在的本级电路可能是( )。

A.基本运算电路B.信号放大电路C.信号产生电路D.电压比较器2.完全译码的译码矩阵是( )。

A.固定的B.只能一次编程的C.可反复编程的D.电可擦除的3.双积分A/D转换器中，｜U i｜与｜U REF｜相比较，应使( )。

A.｜U i｜=｜U REF｜B.｜U i｜<｜U REF｜C.｜U i｜>｜U REF｜D.｜U REF｜=04.单稳态触发器一般用来( )。

A.产生脉冲B.定时，延时，整形C.计数D.寄存5.用555构成的多谐振荡器的振荡频率可以是( )。

A.10-6—10-2HzB.0.1—300KHzC.109—1012HzD.1012—1015Hz6.由三个反相器首尾相连组成的多谐振荡器的脉冲宽度为( )。

A.1t pdB.2t pdC.3t pdD.4t pd7.RC环形振荡器输出的脉冲周期为( )。

A.T=1RCB.T=2.3RCC.T=6RCD.T=7RC8.TTL与CMOS输入电流相比较，关系为( )。

A.前者大B.后者大C.一样大D.CMOS输入电流反向9.半导体数码管每一段电流约为( )。

A.几微安至十几微安B.几毫安至十几毫安C.几安培至十几安培D.十几至几十安培10.在都使用+5伏电源时，CMOS门和TTL门的U OH的关系是( )。

A.前者大于后者B.一样高C.前者小于后者D.CMOS门U OH为0二、填空题(每空1分，共30分)1.要使三极管具有放大电流的作用，必须满足的外部条件是______和______。

2.直接耦合放大电路产生零点漂移的主要原因是______和______。

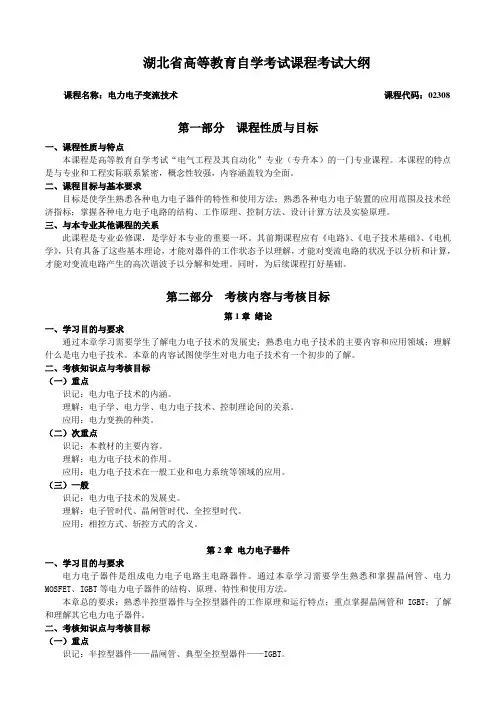

湖北省高等教育自学考试课程考试大纲课程名称：电力电子变流技术课程代码：02308第一部分课程性质与目标一、课程性质与特点本课程是高等教育自学考试“电气工程及其自动化”专业（专升本）的一门专业课程。

本课程的特点是与专业和工程实际联系紧密，概念性较强，内容涵盖较为全面。

二、课程目标与基本要求目标是使学生熟悉各种电力电子器件的特性和使用方法；熟悉各种电力电子装置的应用范围及技术经济指标；掌握各种电力电子电路的结构、工作原理、控制方法、设计计算方法及实验原理。

三、与本专业其他课程的关系此课程是专业必修课，是学好本专业的重要一环。

其前期课程应有《电路》、《电子技术基础》、《电机学》，只有具备了这些基本理论，才能对器件的工作状态予以理解，才能对变流电路的状况予以分析和计算，才能对变流电路产生的高次谐波予以分解和处理。

同时，为后续课程打好基础。

第二部分考核内容与考核目标第1章绪论一、学习目的与要求通过本章学习需要学生了解电力电子技术的发展史；熟悉电力电子技术的主要内容和应用领域；理解什么是电力电子技术。

本章的内容试图使学生对电力电子技术有一个初步的了解。

二、考核知识点与考核目标（一）重点识记：电力电子技术的内涵。

理解：电子学、电力学、电力电子技术、控制理论间的关系。

应用：电力变换的种类。

（二）次重点识记：本教材的主要内容。

理解：电力电子技术的作用。

应用：电力电子技术在一般工业和电力系统等领域的应用。

（三）一般识记：电力电子技术的发展史。

理解：电子管时代、晶闸管时代、全控型时代。

应用：相控方式、斩控方式的含义。

第2章电力电子器件一、学习目的与要求电力电子器件是组成电力电子电路主电路器件。

通过本章学习需要学生熟悉和掌握晶闸管、电力MOSFET、IGBT等电力电子器件的结构、原理、特性和使用方法。

本章总的要求：熟悉半控型器件与全控型器件的工作原理和运行特点；重点掌握晶闸管和IGBT；了解和理解其它电力电子器件。

二、考核知识点与考核目标（一）重点识记：半控型器件——晶闸管、典型全控型器件——IGBT。

30．试列写出三相半波可控整流电路(大电感负载)在A相向B相换流期间输出电压表达式和交流漏感上的压降表达式。
31．对于正弦脉冲宽度调制(SPWM)，何谓载波比?提高载波比有什么好处?
32．如图为单相桥式SPWM逆变器的主电路，试说明单极性控制方式在调制波正半周时的工作过程。
四、分析计算题(本大题共5小题，共40分)
A．五层B．四层
C．三层D．二层
5．全控桥式变流器直流电动机卷扬机拖动系统中，当α< 时，变流器输出电压平均值
Ud为( )
A．Ud>0B．Ud<0
C．Ud=0D．Ud≤0
6．单相全控桥电阻性负载整流电路中，晶闸管可能承受的最大正向电压为(U2为整流
变压器二次电压有效值)( )
A． B．
C． D．
7．单相全控桥式反电动势负载整流电路中，当控制角 大于不导电角δ时，晶闸管的导
17．三相全控桥式有源逆变电路，每隔60°产生一次换相，其换相顺序的管子号码是__________。
18．逆变电路是将__________电能转换成交流电能的变流电路。
19．逆变器可分为无源逆变器和__________逆变器两大类。
20．若变流电路的控制角为α，则逆变角β=__________。
21．三相全控桥式变流电路工作于有源逆变状态时，处于关断的晶闸管大部分时间是承
通角 =( )
A． B．
C． D．
8．单相半波可控整流电路中，晶闸管可能承受的正向峰值电压为(U2为整流变压器二
次电压有效值)( )
A．U2B．
C． D．
9．单相半波可控整流电阻性负载源自路中，控制角α的最大移相范围是( )
A．90°B．120°
C．150°D．180°

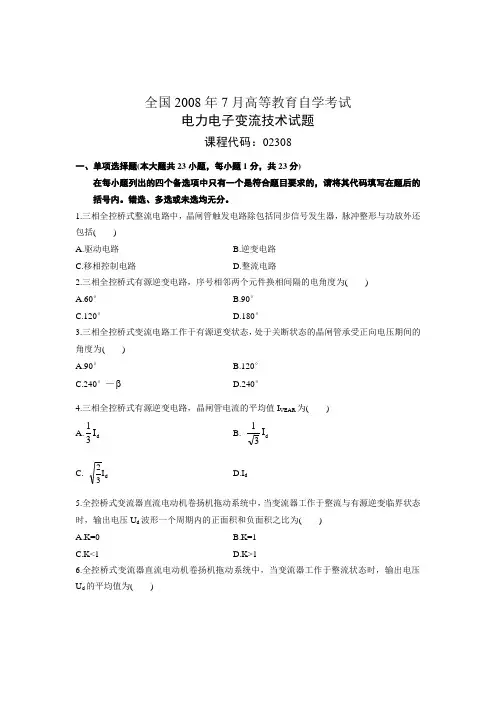

全国2008年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题(本大题共23小题，每小题1分，共23分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.三相全控桥式整流电路中，晶闸管触发电路除包括同步信号发生器，脉冲整形与功放外还包括( )A.驱动电路B.逆变电路C.移相控制电路D.整流电路2.三相全控桥式有源逆变电路，序号相邻两个元件换相间隔的电角度为( )A.60°B.90°C.120°D.180°3.三相全控桥式变流电路工作于有源逆变状态，处于关断状态的晶闸管承受正向电压期间的角度为( )A.90°B.120°C.240°—D.240°4.三相全控桥式有源逆变电路，晶闸管电流的平均值I VEAR 为( ) A.d I 31B. d I 31 C. d I 32 D.I d5.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流与有源逆变临界状态时，输出电压U d 波形一个周期内的正面积和负面积之比为( )A.K=0B.K=1C.K<1D.K>16.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流状态时，输出电压U d 的平均值为( )A.U d ≤0B.U d =0C. U d >0D. U d=∞ 7.将直流转换为直流的变换是( )A.整流器B.逆变器C.斩波器D.交流调压器8.已知三相桥式不控整流电路的相电压表达式u A =t sin U 22ω,则u c 的表达式为( )A. u C =)32t sin(U 22π-ω B. u C =)32t sin(U 22π+ω C. u C =)32t sin(U 32π-ω D. u C =)32t sin(U 32π+ω 9.在三相桥式全控整流电路中(纯电阻负载)控制角α=0°,则整流输出电压的平均值是（输入相电压的有效值为U 2）( ) A.2U 62πB. 2U 23πC. 2U 63πD.2U 24π 10.电阻性负载三相半波可控整流电路,输入相电压有效值为U 2,当控制角α=30°时,整流输出电压平均值等于 ( )A.0.9U 221B. 1.17U 221 C. 1.17U 223 D. 2.34U 221 11.大电感负载三相全控桥式整流电路,其输入电流有效值I 2为(设整流输出电流平均值为I d )( ) A.d I 31 B. d I 32 C. d I 32π D.d I 322 12.由于整流输入支路存在漏感,从而使晶闸管电流换相不能瞬间完成,由导通至关断的晶闸管和由关断至导通的晶闸管会出现( )A.逆变颠覆B.换相重叠C.可控整流D.有源逆变13.三相桥式全控整流电路的自然换相点是( )A.交流相电压的过零点B.在相电压与相邻相电压的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后30°14.在三相全控桥式变流电路中,变压器二次线圈流过的是正向和负向对称的120°矩形交变电流,避免了( )A.换相重叠B.直流磁化C.使用续流二极管D.使用滤波器15.在电感性负载三相半波可控整流电路中,三个晶闸管的触发脉冲相位互差的电角度为( ) A.60° B.90°C.120°D.150°16.单相桥式全控整流纯电阻负载电路,触发角 >0,则输出电压的脉动频率与输入交流电压频率之比为( )A.1B.2C.3D.417.下列4种电力电子器件,哪种是半控型电力电子器件。

浙02187# 电工与电子技术试题 第 1 页 共5页全国2004年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共30分)1.把下图1所示的电路用下图2所示的等效电压源代替，该等效电压源的参数为( )。

A.E 0=1V ,R 0=2ΩB.E 0=2V ,R 0=1ΩC.E 0=2V ,R 0=0.5ΩD.E 0=1V ,R 0=1Ω2.在图示电路中，已知：E=9V ,I k =6mA ，当电压源E 单独作用时，通过R L 的电流是1mA ，那么当电压源E 和电流源I k 共同作用时，通过电阻R L 的电流I L 是( )。

A.3mAB.4mAC.-3mAD.-4mA3.已知单相交流电路中某负载无功功率为3kVar,有功功率为4 kW ，则其视在功率为( )。

A.1kV AB.7kV AC.5kV AD.0kV A4.某交流电路中，电感L 与电阻R 串联，已知感抗X L =7.07Ω，电阻R=7.07Ω，则其串联等效阻抗|Z|为( )。

A.14.14ΩB.10ΩC.7.07ΩD.0Ω5.某三相交流电源的三个电动势接成星形时线电压有效值为6.3kV ，若将它接成三角形，则线电压有效值为( )。

A.6.3kVB.10.9kVC.3.64kVD.4.46kV6.一单相变压器额定容量为50kV A ，额定电压为10000/230V 。

则此变压器的原边绕阻的额定电流为( )。

A.5AB.217AC.50AD.20A浙02187# 电工与电子技术试题 第 2 页 共5页7.有一单相照明变压器，容量为10kV A,电压为3000/220V 。

今欲在副边接上60W 、220V 的白炽灯，如果要变压器在额定情况下运行，这种电灯可接( )个。

设变压器无损耗。

A.100B.217C.12D.1668.图示的控制电路中，SB 为按钮，KM 为交流接触器，若按动SB 1，试判断下面的结论哪个是正确的( )。

全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．将交流电能转换成直流电能的变换器为（）A．整流器B．逆变器C．斩波器D．交交变频器2．电流型逆变器中间直流环节储能元件是（）A．电容B．电感C．蓄电池D．电动机3．采用多重化电压源型逆变器的主要目的是（）A．减小输出电压幅值B．增大输出电压幅值C．减小输出电压谐波D．减小输出电压功率4．若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是（）A．增大三角波幅度B．增大三角波频率C．增大正弦调制波频率D．增大正弦调制波幅度5．快速熔断器可用于过电流保护的电力电子器件是（）A．功率晶体管B．IGBTC．功率MOSFET D．晶闸管6．如下变流器中，输出电压可能出现负值的变流电路是（）A．三相半波可控整流带阻感负载电路B．单相桥式半控整流带电阻性负载电路C．接有续流二极管的三相半控桥式整流电路D．接有续流二极管的单相半波可控整流电路7．三相桥式变流电路工作于有源逆变状态，其整流侧平均输出电压U o与直流反电动势电源E d的关系为（）A．|U o|<|E d| B．|U o|>|E d|C．U o=E d D．|U o|=|E d|128．逆变电路的功能是将直流电能转换为（ ） A ．直流电能 B ．交流电能 C ．磁场能D ．化学能9．下面四个电力电子器件中，属于全控型电力电子器件的是（ ） A ．二极管 B ．晶闸管 C ．功率晶体管D ．逆导晶闸管10．单相全控桥式电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ）。

设U 2为变压器二次侧相电压有效值。

A ．6U 2 B ．22U 2 C ．2U 2D ．22U 2 11．单相全控桥式整流大电感负载电路中，控制角α的移相范围是（ ） A ．0°~90° B ．0°~180° C ．90°~180°D ．180°~360°12．单相全控桥式整流带反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ等于（ ） A ．π-α B ．π+α C ．π-δ-αD ．π+δ-α13．三相半波可控整流电路，换相重叠角 与哪几个参数有关_________，设U 2为整流输入相电压有效值，α为控制角，I d 为负载电流，X c 为变压器漏抗（ ） A ．α、I d 及X c B ．α及I dC ．α及U 2D ．α、U 2及X c14．三相半波可控整流电路的自然换相点是（ ） A ．交流相电压的过零点B ．本相相电压与相邻相电压的交点C ．比三相不控整流电路的自然换相点超前30°D ．比三相不控整流电路的自然换相点滞后60°15．单相全控桥式整流大电感负载电路中，晶闸管可能承受的最大正向电压为_______，设U 2为整流输入相电压有效值（ ） A ．22U 2 B ．2U 2 C ．2U 2D ．6U 2二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

2004高教自考-电力电子变流技术试题二000年上半年全国高等教育自学考试电力电子变流技术试题电力系统及其自动化专业注意：准考证号和姓名不写、不写全或写在密封线外者，试卷作废。

（可以使用计算器）一、空题（每小题1分，共15分）1. 处于阻断状态的晶闸管，只有在阳极，且在门极加正向触发电压时，才能使其开通。

2. 造成在不加门极触发控制信号，即能使晶闸管从阻断状态转为导通状态的非正常转折有二种因素。

一是阳极的电压上升率du/dt太快，二是。

3. 功率集成电路PIC分为二大类，一类是智能功率集成电路，另一类是集成电路。

4. 单相全控桥反电动势负载电路中，当控制角a大于不导电角δ时，晶闸管的导通角&Oslash;= 。

5.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为逆变器。

6.确定最小逆变角βmin要考虑的三个因素是晶闸管关断时间taf所对应的电角度δ，安全裕量角&Oslash;0和。

7. 三相全控桥式有源逆变电路，每个晶闸管导通角1200，每隔产生一次换相。

8. RC电路可用作直流侧的保护元件。

9. 金属氧化物非线性压敏电阻可作为保护元件。

10. 晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能。

11. 电流型逆变器中间直流环节以贮能。

12. 电流源型逆变器的输出电流波形为。

13. 在PWM斩波器中，电压比较器两个输入端信号分别是三角波信号和14. 在升压斩波电路中，已知电源电压Ud=16V,导通比,则负载电压U0= V。

15. 功率晶体管的驱动电路，一般有恒流驱动电路和驱动电种型。

二、单项选择题（每小题1分，共25分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内）。

16.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（）①减小至维持电流IH以下②减小至擎住电流IL以下③减小至门极触发电流IG以下④减小至5A以下17.功率晶体管的安全工作区由以下四条曲线限定:集电极-发射级允许最高击穿电压线,集电极最大允许直流功率线,集电极最大允许电流线和( )①基极最大允许直流功率线②基极最大允许电压线③临界饱和线④二次击穿触发功率线18.对于同一晶闸管,维持电流IH与擎住电流IL的关系是( )①IH≈(2~4)IL②IL≈(2~4) IH③IH=IL ④IH≥IL19.可关断晶闸管，（GTO）的电流关断增益βaff的定义式为（）①②③④20. 单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（）①U2 ②③④21. 单相半控桥式整流电阻性负载电路中，在负载两端并联一个续流二极管的目的是（）①90°②120°③150°④180°22. 单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是（）①增加晶闸管的导电能力②抑制温漂③增加输出电压稳定性④防止失控现象的产生23. 电阻性负载二相半波可控整流电路，控制角a的范围是（）①30°~150°②0°~120°③15°~125°④0°~150°24. 三相全控桥式变流电路工作于有源逆变状态，处于关断状态的晶闸管承受的的反向电压的期间角为（）①120°②120°—β③180°—β④β25. 在三相全控式变流电路直流电动机托动系统中，当a&gt; 时，网侧功率因数为（）①②③④正负不定26. 三相全控桥式变流电路工作于有源逆变状态，输出电压平均值Ud的表达式是（）①Ud=- 2.34U2cosβ②Ud=1.17U2cosβ③Ud= 2.34U2cosβ ④Ud=-0.9U2cosβ27.可在第二象限工作交流电路是（ ） ①单相全控桥 ②单相半控桥③单相反并联(双重)全控桥 ④三相半波可控变流电路28. 在高压直流输电系统中,变流器1和变流器2中间的直流环节起着功率传输作用,控制率流向的方法是( ) ①调节变流1侧变压器 ②调节变流器2侧变压器③同时调节两侧变压器④调节变流器1和变流器2的Ud1、Ud2的极性和大小29. 若减小SPWM 逆变器输出电压基波幅值，可采用的控制方法是（ ） ①减小三角波频率 ②减小三角波幅度③减小输入正弦控制电压幅值 ④减小输入正弦控制电压频率30. SPWM 逆变器有两种调制方式：双极性和（ ） ①单极性TOP“诚聘高压、低压成套工程师”我们这里您总有尽情发挥的空间木野狐2# 大 中 小 发表于 2005-7-1 13:01 只看该作者三、简答题（每小题5分，共20分） 41. 在单项半波可控整流大电感负载有续流二极管的电路中，晶闸管的控制角a 的最大移相范围是多少？晶闸管的导通角、续流二极管的导通与a 关系如何？42. 在三相全控桥式有源逆变电路中，以连接于A电气版主帖子11089精华59威望2000土木币9567在线时间5 小时注册时间2002-11-11∙发短消息∙加为好友相的共阴极组晶闸管V11为例，说明其在一个周期中，导通及关断期两端承受电压波形的规律。

全国2013年7月自学考试电力电子变流技术试题课程代码：02308请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共15小题，每小题1分-共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．直接将直流电变换为另一电压直流电的电路是A．整流电路B．逆变电路C．变频电路D．斩波电路2．按器件的可控性分类IGBT是A．全控型器件B．半控型器件C．不控型器件D．单极性器件3．电力电子技术是使用电力电子器件对什么进行控制和变换的技术A．模拟信号B．电能C．数字信号D．高频信号4．电力电子技术是由三个学科交叉形成的电子学、控制理论和A．信息论B．电磁场C．电力学D．图论5．电力电子器件总是工作在A．放大状态B．饱和状态C．截止状态D．开关状态6．三相全控桥式整流电路，同一组(共阴组或共阳组)两个晶闸管之间触发脉冲相位互差A．60° B．90°C．120° D．180°7．若减小SPWM逆变器的输出电压，可采用的控制方法是A．增大载波频率B．增大载波幅度C．增大信号波频率D．增大信号波幅值8．单相全控桥式整流电路带电阻性负载，晶闸管可能承受的最大正向峰值电压为A．B．2C．D．9．带有续流二极管的单相半波大电感负载可控整流电路，设晶闸管的控制角为，续流二极管的导通角为A．B．C．D．10．可用作晶闸管过电压保护的元器件是A．快速开关B．快速熔断器C．非线性压敏电阻D．电抗器11．在降压斩波电路中，已知，Ud=240V，则U0为A．60V B．80VC．120V D．180V12．在输入相同幅度的交流电压和相同控制角的条件下，与单相可控整流电路比三相可控整流电路A．输出电压低，输出脉动频率和输出纹波高B．输出电压高，输出纹波和脉动频率低C．输出电压和输出脉动频率高，输出纹波低D．输出电压高，输出脉动频率低，输出纹波高13．带有续流二极管的单相半波可控整流大电感负载电路，控制角的最大移相范围是A．90° B．120°C．150° D．180°14．晶闸管额定通态平均电流IVEAR定义中规定条件下要求的环境温度为A．20℃ B．25℃C．35℃ D．40℃l5．晶闸管是一种四层结构的几端器件A．二B．三C．四D．五非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

全国4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单选题(本大题共26小题，每题1分，共26分)在每题列出旳四个备选项中只有一种是符合题目规定旳，请将其代码填写在题后旳括号内。

错选、多选或未选均无分。

1.功率晶体管旳安全工作区由( )A.2条曲线限定B.3条曲线限定C.4条曲线限定D.5条曲线限定2.功率晶体管GTR从高电压小电流向低电压大电流跃变旳现象称为( )A.一次击穿B.二次击穿C.临界饱和D.反向截止3.晶闸管旳正向不反复峰值电压U Dsm与转折电压U80旳关系是( )A.U Dsm=U B0B.U Dsm>U B0C.U Dsm<U B0D.U Dsm=1.2U B04.晶闸管在正常工作中，触发控制信号应加在( )A.阳极B.阴极C.门极D.漏极5.晶闸管旳伏安特性是指( )A.阳极电压与门极电流旳关系B.门极电压与门极电流旳关系C.阳极电压与阳极电流旳关系D.门极电压与阳极电流旳关系6.晶闸管是( )A.2端器件B.3端器件C.4端器件D.5端器件7.三相半波可控整流电路中旳三个晶闸管旳触发脉冲相位互差( )A.60°B.90°C.120°D.150°8.在电感性负载三相半波可控整流电路中，晶闸管承受旳最大正向电压为( )A. B.2C. D.29.在电感负载三相全控桥中，当α>60°时，在下一自然换相点之前整流输出u d为正值，交流电源提供能量，电感( )A.释放能量B.既不释放能量也不储能C.储能D.以储能为主10.已知三相桥式不控整流电路旳相电压u A旳体现式为u A=sinωt，请写出u c旳体现式。

( )A. B.C. D.11.三相全控桥式变流电路工作在有源逆变状态旳条件是( )A.α<B.α<C.α<D.α>12.斩波电路是( )A.AC／DC变换器B.DC／AC变换器C.AC／AC变换器D.DC／DC变换器13.可在第一和第二象限工作旳变流电路是( )A.单相全控桥B.单相半控桥C.接有续流二极管旳三相半控桥D.接有续流二极管单相半波可控变流电路14.在三相全控桥式变流电路直流电动机拖动系统中，当变流器工作于有源逆变状态时，网侧有功功率为( )A.P d=0B.P d正负不定C.P d>0D.P d<015.在三相全控桥式有源逆变电路中，电路工作于晶闸管V15、V16导通状态，现触发V11导通，则V15承受旳线电压为( )A.u bcB.u abC.u cbD.u ca16.可用作晶闸管过电压保护旳元器件是( )A.迅速熔断器B.RC电路C.迅速开关D.电抗器17.在三相全控桥式有源逆变电路中，晶闸管也许承受最大正向电压为( )。

电力电子变流技术试题参考答案课程代码：02308一、填空题(每小题1分，共14分)1.大于(或≈(2～4))2.智能功率集成电路3.小于(或<)4.U Fm=U25.120°6.下降7.静态均压 8.Y形和△形 9.储能元件10.同一相 11.输出电压基波12.(一个)较大的负电流13.减小存储时间 14.快速恢复二、单项选择题(每小题1分，共16分)15.B 16.B 17.A 18.B 19.D20.B 21.C 22.A 23.C 24.A25.B 26.A 27.D 28.C 29.C 30.B三、简答题(每小题5分，共30分)31.意义：利用电感的储能作用来平衡电流的脉动和延长晶闸管的导通时间。

原则：在最小的负载电流时，保证电流连续，即使晶闸管导通角θ=180°。

32.33.(1)横向控制原理(2)1A为同步变压器1B为同步信发发生器1C为移相控制电路F为6倍频脉冲信号发生器E为环形分配器和译码器1D～6D为脉冲整形与功放电路34.设u r为正弦调制波，u c为负向三角形载波。

在u r的负半周，关断V31、V34，使V32始终受控导通，只控制V33。

在u r<u c时，控制V33导通，输出电压u0为-U d，在u r>u c时，使V33关断，输出电压为0V。

35.改变导通比Kt即可改变直流平均输出电压U0又可改变负载上消耗功率的大小，这就是斩波电路的直流调压和调功原理。

降压斩波电路U0=Kt·Ud升压斩波电路U0=36.V12为换相辅助晶闸管L1、C、V22构成换相单方向半周期谐振电路，C为换相电容V22为单方向振荡限制二极管。

V11承受反压时间由C、L和R决定。

四、分析计算题(每小题10分，共40分)37.(1)波形u d, i V11(2)I V1=I d≈12.9A(3)I V2AR=I d≈8.3A38.ωL=2πfL=6.28×300×0.2=376.8Ω>>R,可视为大电感负载。

全国2018年7月自考电力电子变流技术试题课程代码：02308一、填空题(每小题1分，共15分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是_________________。

2．为防止晶闸管误触发，应使干扰信号不超过_________________。

3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。

5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和E d _______________的状态。

6．采用α1=π-α2配合有环流的控制的单相反并联(双重)全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。

7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

二是用_________________元件限制过电压的幅值。

8．在整流电路中，晶闸管的换流属于_________________。

9．若用集成触发电路KC04触发三相全控桥，则KC04的引脚1和15分别接至三相全控桥_________________的上下两只晶闸管。

10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________和防止开关器件承受反压的作用。

11．脉冲宽度调制(PWM)电路的调制比M愈高，输出电压基波幅值愈_________________。

12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________。

13．为防止过电压和抑制功率晶体管的du/dt，对功率晶体管需加接_________________。

14．普通晶闸管为半控型器件，在直流斩波电路中，由触发脉冲控制其开通，关断则由_________________完成。
